Железобетонные перемычки — одно из основных изделий любого железобетонного завода. Эти изделия используются в конструкциях оконных и дверных проемов, арок, а также для формирования фасада при определенных типах кладки.

Важна роль перемычек при строительстве различных зданий, поэтому застройщики чаще всего предпочитают закупать эти изделия непосредственно у производителей, что гарантирует высокое качество перемычек. Заводы работают в соответствии с ГОСТами, а также реализуют продукцию по доступным ценам, что делает сотрудничество с ними максимально выгодным. Иногда допускается изготовление перемычек на самом объекте — в нестандартных случаях.

Классификация и виды

Государственный стандарт, регламентирующий производство данной продукции, существует с 1984 года. Изначально он был создан для создания перемычек под кирпичные здания, однако, допускается использование этих перемычек в зданиях из других материалов.

1. Перемычки ПБ — это бруски, шириной до 250мм. Стандартная ширина зависит от марки и варьируется от 1030 до 5960мм. Существует некоторое количество вариаций длин этих перемычек, а также можно подобрать армированное изделие или с подходящим весом.
2. Плитные перемычки (ПП) состоят из нескольких брусков и формируют цельный блок железобетонных изделий. Характеризуются шириной более 250мм.
3. ПГ — железобетонные перемычки балочного типа, Г-образные. Отличаются наличием специальной выемки, обеспечивающей надежное соединение перекрытий.
4. Перемычки фасадные (ПФ) необходимы для перекрытия проемов. Используются на фасаде зданий.

Маркировка

Все заводские изделия из железобетона должны соответствовать требованиям и классификации государственного стандарта. Маркировка на ЖБ-перемычки наносится производителем в соответствии с размерами изделия и другими техническими характеристиками. Маркировка позволяет расшифровать тип изделия.

• Первая группа знаков в маркировке содержит сведения о параметрах сечения, классификации перемычки и ее длине.
• Вторая часть маркировки информирует о допустимой нагрузке на данное изделие и классе используемой арматуры.
• Третья часть маркировочной записи содержит дополнительные сведения: монтажные петли, анкерные выпуски, допустимость монтажа в условиях специальной эксплуатации, эксплуатация в сейсмический районах или агрессивных средах и пр.

Стоит помнить, что все размеры железобетонных перегородок соответствуют стандарту и изготавливаются из марочного бетона М250 и выше. При необходимости можно найти производителя, который изготавливает не только стандартные перекрытия. В любом случае изделие будет соответствовать необходимым стандартам.

Нагрузочные расчеты

Основной функцией перемычек является перекрытие проемов между этажами и регламентное стыкование плит, поэтому перемычки из  железобетона должны выдерживать определенные нагрузки. Принято выделять следующие нагрузочные типы перекрытий:

• усиленная несущая перемычка выдерживает нагрузку 3,4-3,7 т/м;
• ненесущие перемычки должны выдерживать нагрузку стеновой кладки, расположенной над проемом;
• тонкие перемычки являются несущими, выдерживают нагрузку межкомнатных дверных проемов и характеризуются толщиной 120мм;
• прогонные перемычки отличаются несущей функцией и большой длинной;
• ригельные перемычки имеют значительный вес и специальные выемки, которые позволяют реализовывать упор конструкций.

Типы перемычек рассчитываются на этапе проектирования с учетом необходимой нагрузки. В малоэтажных зданиях чаще всего используют первые три типа железобетонных перемычек.

Обращаем внимание, что возведение бани, сарая или гаража позволяет выполнить все необходимые нагрузочные расчеты своими силами. Конструкция таких построек позволяет использовать изделия 2ПБ, то есть длинные палки. Основные технические характеристики этого изделия:

• длина от 103 до 295 см;
• сечение 120*140 мм;
• вес от 43 до 125 кг;
• нагрузка для перемычек окна 200-800 кг/м;
• нагрузка для перемычек двери — около 3,7 т/м.

Производители учитывают вес конструкций, поэтому оснащают перемычки специальными элементами, облегчающими погрузку, перевозку и монтаж перемычек — монтажными петлями или стопорными отверстиями.

Изготовление перемычек на объекте допускается, однако требует соблюдения технологии. Ведь в случае нарушения процесса срок эксплуатации и безопасность конструкции существенно снижаются.

Заводские перемычки отличаются невысокой ценой и доступностью. Поэтому самостоятельное изготовление перемычек, требующее создания опалубки, соблюдения технологии заливки бетона, времени для выстаивания состава, нерационально.

Перемычки железобетонные: размеры и маркировка, виды

Строительство — трудоемкая отрасль. Облегчить процесс возведения зданий и сооружений призваны готовые железобетонные конструкции, которые отливаются прямо на заводе. В их число входят перемычки, представляющие собой конструктив из тяжелого бетонного раствора с добавками, усиленный каркасом из арматуры. На заводах производят ЖБ перемычки в универсальных типовых размерах, маркируя определенным образом.

Содержание

1. Что это такое и для чего применяется?
2. Для оконных проемов
3. Для дверных проемов
4. Для усиления несущих конструкций
5. Для монтажа кровли
6. Виды перемычек
7. Перемычки брусковые (ПБ)
8. Перемычки модульные
9. Перемычки плоские или плитные(ПП)
10. Перемычки плоские модульные (ПП)
11. Перемычки фасадные (ПФ)
12. Перемычки Г-образные (ПГ)
13. Перемычки Г-образные (для промышленных зданий)
14. Маркировка перемычек
15. Размеры
16. Маркировка и размеры МП
17. Маркировка и размеры ПП
18. Маркировка и размеры ПМП
19. Маркировка и размер ГП
20. Маркировка и размеры ГП для промзданий
21. Расчет сечения
22. Армирование ЖБП
23. Монтаж
24. Правила
25. Контроль качества
26. Утепление

Что это такое и для чего применяется?

Железобетонные перемычки незаменимы для верхнего оформления стеновых проемов — внутренних и внешних. ЖБ элемент состоит из бетона подходящей марки, каркаса из железного прутка нужного диаметра.

Основная задача железобетонной перемычки всех размеров — перенять часть нагрузки на себя, распределив ее равномерно.

Совет: не стоит думать, что перемычки используются исключительно для дверных или оконных проемов. Железобетонное изделие применимо везде, где только подходит по размеру — для строительства заборов, ограждающих конструкций, каркасов зданий и др.

Для оконных проемов

Оконные проемы могут оформляться самыми разными видами перемычек. Последние — это не только конструктивное, но и интерьерное решение. Например, сводчатые перемычки оконных проемов выполняются с помощью кирпичной кладки. Но самые популярные в строительстве — готовые железобетонные изделия. Объяснить такую популярность просо — дешевизна, удобство монтажа, скорость возведения здания.

Универсальные железобетонные изделия применяются только в том случае, если ширина оконного проема не превышает три метра.

Для дверных проемов

Изделие для оформления дверного проема выполняет целый ряд функций:

• укрепление стеновой конструкции — без перемычки нужного размера весь конструктив здания может просто завалиться на бок. Ведь выдержать колоссальную нагрузку без дополнительной опоры просто не получится. Особенную актуальность дверные перемычки приобретают для несущих стен;
• формирование проема — изделие одновременно выступает верхней частью проема, определяя размер дверной коробки;
• исполнение роли основы для дальнейшего строительства.

Важно: после установления дверной перемычки изменить высоту проема будет крайне сложно. Да и для расширения придется предусмотреть наращивание поперечного укрепления.

Для усиления несущих конструкций

Несущие стены дома часто испытывают предельные нагрузки. Для их усиления используют поперечные железобетонные изделия. После установка такая железобетонная оболочка берет на себя часть нагрузки, разгружая стену и предотвращая ее разрушение.

Старые кирпичные перемычки быстро разрушаются, восстановить их в прежнем виде сложно и затратно. В этом случае часто используют ЖБ перемычки — прочные, долговечные.

Для монтажа кровли

Железобетонные поперечные изделия с каркасом из арматуры — надежная основа для установки тяжелых кровельных элементов. В зависимости от материала, их которого выполняется крыша или стропильная система выбирают сборные конструкции из ассортимента ЖБ перемычек.

Виды перемычек

Требования, которые предъявляются к конструкции, размерам и маркировке железобетонных поперечных балок определяются ГОСТом. На сегодняшний день выпускается несколько типовых видов перемычек.

Перемычки брусковые (ПБ)

Название изделия говорит само за себя — изделия напоминают обычные бруски. С той лишь разницей, что выполнены они из бетона и арматуры. Применяются для перекрытия проемов в жилых и производственных зданиях из кирпича, натурального и искусственного камня и других материалов.

Основные характеристики ПБ:

• имеют поперечное квадратное сечение одинаковое по всей длине;
• большое количество размеров — от 1,3 метра до 5,96;
• огромный вес — от нескольких десятков кг до нескольких тонн.

Перемычки модульные

При необходимости на ЖБИ изготавливают модульные изделия, которые используются на конкретном строительном объекте.

Перемычки плоские или плитные(ПП)

Это плоские железобетонные бруски прямоугольной формы с толщиной изделия от 250 мм.

Перемычки плоские модульные (ПП)

ПП — модифицированные модульные железобетонные перемычки, которые применяются в случае, если есть ограничения по высоте.

Перемычки фасадные (ПФ)

Железобетонные ПФ имеют четверной уступ, поэтому с успехом применяются не только для перекрытия проема, но и закрывают его снаружи одной из граней.

Перемычки Г-образные (ПГ)

ПГ — железобетонные изделия разных размеров, на одной грани которых есть выемка в четверть. Такой тип используется в там, где есть непосредственный контакт плиты перекрытия и железобетонной перемычки.

Перемычки Г-образные (для промышленных зданий)

Для широкоформатного строительства на заводах изготавливаются изделия увеличенных размеров. Такие перемычки с успехом выдерживают предельные нагрузки и могут перекрывать достаточно длинные пролеты.

Маркировка перемычек

Каждое изделие имеет свою заводскую маркировку. Для того чтобы правильно прочитать данные маркировки, необходимо разбить ее на сектора:

• первая позиция маркировки (цифровая) — порядковый номер сечения изделия;
• две заглавные буквы в маркировке после цифры — тип изделия;
• третья позиция маркировки (цифровая) — длина в дм;
• следующая цифра — расчетная нагрузка;
• следующая позиция — индекс, указывающий на марку арматуры, использованную для каркаса;
• наличие буквы “п” в маркировке означает наличие железных ушек для строповки;
• буква “а” в маркировке изделия говорит о том, что на заводе оставили выступающие участки арматуры для крепления к элементам здания;
• литера “б” отвечает за закладные и такелажные элементы.

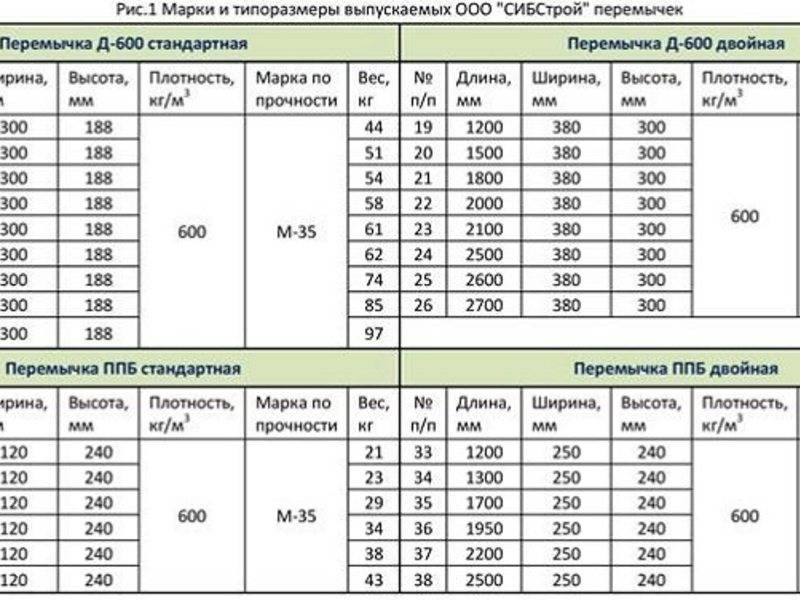

Размеры

Размеры и маркировка определенных железобетонных изделий остаются неизменными и диктуются требованиями ГОСТа.

Основные размеры и маркировка брусковых перемычек (серия 1.038.1 — для жилых строений)

Маркировка и размеры МП

Сечение перемычки (b\h)	Маркировка	Вес (кг)	Размер (L)	Объем (куб. м)	Нагрузка
4 (120/290)	ПБ 30-4п	260	2992	0,104	400
4	ПБ 48-8	720	4800	0,167	800
4	ПБ 60-8	520	5971	0,208	800
6 (250/290)	ПБ 35-37	610	3500	0,253	3800
7 (250/585)	ПБ 60-52	2190	5980	0,874	5200
8 (120/90)	ПБ 10-1п	30	3040	0,032	100
8	ПБ 17-2	90	1700	0,018	200
8	ПБ 19-3	50	1950	0,021	300
9 (120/190)	ПБ 13-37п	70	1300	0,029	3800
9	ПБ 30-4	160	2990	0,068	400
10 (250/190)	ПБ 18-27	220	1850	0,087	2800
10	ПБ 25-27	300	2460	0,117	3800
10	ПБ 27-27	330	2850	0,135	2800
10	ПБ 27-37	330	2700	0,128	3800
	БУ 31 М	390	3100	250	3800

Маркировка и размеры ПП

Сечение перемычки (b/h)	Маркировка	Вес (кг)	L	Объем (куб. м)	Нагрузка
1 (380/65)	ПП-12-3	70	1160	0,028	300
2 (380/140)	ПП-14-4	190	1450	0,077	400
2	ПП-17-5	220	1700	0,09	500
2	ПП-21-6	280	2070	0,110	600
2	ПП-23-7	310	2330	0,124	700
2	ПП-25-8	330	2500	0,133	800
3 (380/220)	ПП-14-71	300	1450	0,121	7200
3	ПП-16-71	330	1550	0.129	7200
3	ПП-18-71	380	1850	0,155	7200
3	ПП-21-71	430	2075	0,173	7200
3	ПП-27-71	570	2730	0,228	7200
3	ПП-30-10	620	2980	0,249	1000

Маркировка и размеры ПМП

Сечение изделия (b/h)	Маркировка	Вес (кг)	L	Объем (куб. м)	Нагрузка
4 (510/65)	ПП-12-4	100	1180	0,039	400
6 (510/220)	ПП-30-3	820	2980	0,334	1300
7 (380/90)	ПП-12-3	100	1160	0,04	300
7	ПП-14-4	120	1420	0,048	400
8 (380/190)	ПП-17-5	300	1690	0.122	500
8	ПП-21-6	370	2070	0,149	600
8	ПП-23-8	420	2300	0,166	800
8	ПП-16-71	280	1560	0,113	7200
8	ПП-27-71	490	2720	0,196	7200
9 (510/190)	ПП-17-6	190	1680	0,163	600
9	ПП-19-6	220	1880	0,184	600

Маркировка и размер ГП

Сечение ГП (b/h)	Маркировка	Вес (кг)	L	Объем изделия (куб. м)	Нагрузка
1 (250/290)	ПГ-44-8	480	4430	0,321	800
1	ПГ-48-8	530	4800	0,348	800
2 (250/440)	ПГ-29-31	790	3890	0,427	3200
2	ПГ-42-31	850	4150	0,456	3200
2	ПГ-44-31	900	4450	0,489	3200
2	ПГ-48-31	980	4800	0,528	3200
3 (380/585)	ПГ-60-73	2460	5950	1,322	7400
4 (380/290)	ПГ-30-40	750	2980	0,328	4100
5 (380/290)	ПГ-16-40	380	1550	0,170	4100
5	ПГ-35-17	810	3500	0,385	1690
6 (380/440)	ПГ-44-40	1520	4410	0,737	4100
6	ПГ-60-31	2650	6950	1,162	3200
7 (510/290)	ПГ-35-23	1130	3500	0,517	2340
7	ПГ-35-52	1130	3800	0,562	5260
8 (510/440)	ПГ-60-40	2910	5960	1,337	4100

Маркировка и размеры ГП для промзданий

Сечение ГП	Маркировка	Вес (кг)	L	Объем изделия (куб. м)	Показатели допустимой н
2 (250/290)	БП-2	600	3550	0,257	6/8,7
6 (250/290)	БП-1	900	5000	0,362	3,8/8,6
3 (380/290)	БП-2	800	3500	0,385	6/8,7
4 (510/290)	БП-2	1100	3500	0,517	8/12,8
7 (380/290)	БП-1	1100	5000	0,551	5/8,6
8 (510/290)	БП-1	1600	5000	0,739	5,5/11

Расчет сечения

Чтобы понять какой размер и сечение изделия подойдет для конкретного проема, нужно будет тщательно его замерить. Важно правильно выполнить расчеты. Этапы:

• расчет предельных показателей нагрузки, которые будет испытывать перемычка;
• выяснение показателя предельной нагрузки на изгиб;
• подбор изделия по табличным показателям.

Определение нагрузки — самый важный этап. Здесь можно ориентироваться на вес кладки или собственный вес металлической перемычки определенного размера. Последний показатель можно выяснить в таблицах по ГОСТ. Но лучше доверить такие расчеты профессионалам, которые смогут учесть малейшие нюансы.

Армирование ЖБП

Любые железобетонные перемычки обязательно армируются — вид и размер прутка выбирают, исходя из вида изделия. Все требования изложены в ГОСТ. Например, для частного строительства используют перекладины с прутками 8-10 мм в диаметре. Для перекрытий с большей нагрузкой необходимо будет выбрать другой размер и диаметр прутков.

Важно: при производстве БП и ПП стандартных размеров используются разные тип каркаса — до 12 см плоские, до 25 см — пространственные.

Монтаж

Само поперечное железобетонное изделие любого размера и маркировки должно усилить конструктив здания, но его неправильный монтаж может привести к обратному эффекту — усиливающая конструкция придет в негодность. Следом за ней деформация начнется и у несущих стен.

Если длина проема не превышает 2 метра, монтаж можно проводить руками — размер и вес перекладины это позволяет. Для больших по длине пролетов придется привлечь к работе автокран.

Способ монтажа зависит от размера и типа железобетонной перекладины:

• установку осуществляют только после того, как будет закончена кладка;
• монтаж осуществляют точно на отметки, которые согласованы с проектной документацией и рассчитаны в соответствие размерами перекладины. Предварительно необходимо будет проверить уровень и надежность выполненной кладки.

Важный момент — при установке перекладины выбранного размера нужно определить глубину опоры железобетонной перекладины:

• если это несущая стена — минимум 2,5 см;
• для самонесущей — не менее 120 мм.

Указанные показатели справедливы для двух сторон опирания железобетонной перекладины выбранного размера. Если необходимо перекрыть проем полностью, можно использовать сборные изделия — несколько элементов. Но перемычка не должны выступать за плоскость.

Правила

Во время монтажа железобетонных перекладин необходимо соблюдать некоторые правила:

• высота БП. Минимальный показатель — 5 % от высоты проема, который нужно перекрыть;
• в строительстве используют изделия выбранного размера, изготовленное как минимум месяц назад. Так бетон успеет набрать марку;
• последний обязательный этап монтажа — проверка уровня. Он должен быть строго горизонтальным.

Контроль качества

Покупка готового железобетонного изделия на заводе ЖБИ гарантирует все характеристики, которые заявлены в маркировке, четкое соблюдение размера. На любом производстве проводится периодический контроль качества — от поступающего сырья до готовой продукции. Чтобы результат стройки не принес неожиданностей, проектирование здания и выбор размера, типа перемычек лучше доверить проектному бюро. А монтаж — профессиональным строителям.

Утепление

Чтобы сохранить тепло в доме в холодный сезон обычно проводят мероприятия по утеплению откосов, подоконников, рам. Забывая при этом о несущих элементах. А перемычки большого размера — это огромная теплопотеря. Если при строительстве здания утепление не производилось, лучше сделать это.

Утепление железобетонных перемычек проводится с фасадной стороны. Для этих целей можно использовать пенопласт или пеноплекс. Перемычку очищают от грязи и пыли, заделывают швы и трещины монтажной пеной или цементом, а затем утепляют куском пеноплекса (тип “стена”) — кусок изоляционного материала по размеру должен быть чуть больше самой перекладины.
