Перемычки из железобетона
Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.
Определение
Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.
Назначение
В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:
сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
плотные тяжелые бетоны.
Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

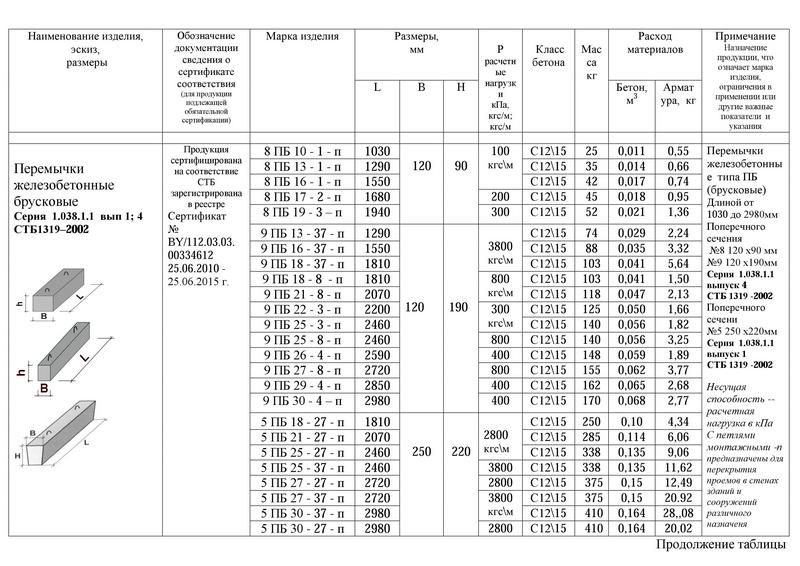

Виды и маркировка
Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:
Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.
Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.
Геометрия
Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.
доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.
Основные виды
Предлагается несколько видов перемычек из железобетона:
оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.
Опалубка и ее укрепление
Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.
Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.
Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.
Утепление
Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.
В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.
Армирование
Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра.  Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.
Заливка
Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.
Советы при работе
При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:
Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
Перемычки должны быть надежными и выполнены качественно.
Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
Тип перемычки определяет вес общей конструкции.
Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.
Вывод
Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

ЖБИ перемычки и кольца с доставкой по Казани

Железобетонные перемычки — ЖБИ изделия, которые используются в строительстве каменных, кирпичных зданий используются для перекрытия оконных, технологичных и дверных проемов. Они производятся по установленным стандартам, имеют марки, которые содержат информацию о технических параметрах.

Устройство и назначение бетонных перемычек

Конструктивный элемент востребован при строительстве объектов и предназначен для передачи нагрузки от возводимой стены на кладку, расположенную в нижней части. Данные ЖБИ изделия компенсируют вес кирпичей или панельных перекрытий, рассчитаны на воздействие агрессивной среды и условия с сейсмической активностью 7 баллов.

Применение перемычек позволяет сохранить дверные и оконные проемы. Согласно требованиям государственного стандарта, строительные элементы состоят из таких частей:

• арматуры, обеспечивающей прочность;
• тяжелого бетона;
• элементов, облегчающих доставку и монтаж;

Применение бетона, устойчивого к воздействию низких температур, строительные элементы можно эксплуатировать в условиях регионов с суровым климатом. Конструкции, усиленные каркасом из стали, отличаются повышенной прочностью. Ригели предназначены для установки в зданиях из различных материалов. Армированные элементы увеличивают нагрузочную способность.

Основные разновидности ж/б перемычек

Перекрытия производятся различных габаритов, размеры указываются в маркировке. Изделия предназначены для снятия напряжения на несущие конструкции.

В зависимости от конструкции различают такие виды перемычек:

1. ПБ — брусковые.
2. ПП — плиты перекрытия.
3. ИП — индивидуальные.
4. ПФ — ригели для фасада.
5. ПГ — балочные изделия с четвертью.

Часто перегородки называют оконными, что не соответствует термину по ГОСТ. Каждый из перечисленных видов можно использовать для перекрытия оконного или дверного проема. Брусковый тип незаменим в строительстве объектов различной сложности.

Его применяют в сооружениях из различных материалов (кирпича, дерева, камня), при сооружении заборов, быстровозводимых зданий. Продукция изготовляется из качественных материалов, не подвергается влиянию атмосферных условий.

Тип плитной перегородки рекомендуется использовать в конструкциях из блоков и кирпича. Строительные элементы производятся из бетона высокой плотности, что обеспечивает надежность и возможность применения при обустройстве несущих конструкций. Широкий ассортимент позволяет покупателям приобрести ригели необходимых нагрузочных параметров.

Проем в стене можно обустроить с помощью строительного элемента балочного типа. Перегородки дополнены карнизом, который обеспечивает плотность соединения между поверхностями. Продукция с маркировкой ПФ содержит уступ в виде четверти, предназначенный для лучшего перекрытия проемов с внешней стороны здания.

Основные характеристики бетонных перемычек

Строительный материал изготовляется в соответствии с требованиями ГОСТ, который регламентирует:

• прочность перемычек;
• трещиностойкость;
• морозостойкость;
• качество бетона;
• форму и размеры металлического каркаса;
• защиту от коррозии.

При производстве используется тяжелый бетон средней плотности 220-250 кг/м³, который соответствует классу, указанному в технической документации.

Компания ООО «Новотех-Строй» производит все виды ЖБИ: плиты перекрытия, фундаментные блоки ФБС, перемычки железобетонные, прогоны, бетонные кольца, лестничные марши, лестничные ступени, дорожные плиты.

Как маркируются перемычки

Строительная продукция обозначается марками, которые состоят из набора букв и цифр, разделенных между собой. В первой части индексации содержатся сведения о номере поперечного сечения, типе и длине в дециметрах, округленной до целого показателя.

Следующая комбинация указывает на расчетную нагрузку, создаваемую на изделие, и класс используемого металла для каркаса. Если в группе символов присутствует индекс «а», то он указывает на то, что в железобетонных изделиях предусмотрены анкерные выпуски для крепления балконных плит. Буквенное обозначение «п» свидетельствует о наличии в брусковых перемычках петель для монтажа.

Пример условного обозначения 8ПП18-71АтV указывает на тип ПП длиной 1810 мм, поперечное сечение №8 по таблице №6 ГОСТ. Строительный элемент рассчитан под нагрузку 70,61 кН/м, а при изготовлении использован каркас класса АтV.

Изделие марки 8ПБ 17-2-п применяется для перекрытия дверных и оконных проемов в кирпичных стенах зданий. Брусковая перемычка усиливает прочность конструкции и перекрытия. Для производства используется марка бетона В-15. Длина изделия 1680 мм, высота — 90 мм, ширина — 120 мм, вес — 45 кг.

Пример маркировки 2ПБ-27-4п содержит информацию об изделии, где 2ПБ — сечение 120х140мм, 27 мм — длина, 4 — нагрузка 400 кг на 1 м. Условное обозначение перемычки 5ПБ25-37-п, где 5 по таблице государственного строительного стандарта указывает на тип изделия.

Индексация брускового перекрытия 25 указывает на длину 2460 мм, 37 — показатель расчетной нагрузки, а п — на наличие петель. Надписи и знаки по ГОСТ наносятся на торцевой или верхней стороне. Значения фактических параметров железобетонных изделий не должны превышать установленных отклонений от допустимых норм.

В маркировке изделий возможно присутствие обозначения дополнительных параметров, которые обеспечивают надежность конструкции при эксплуатации. Прописная буква «С» обозначает стойкость к сейсмическому воздействию.

Характеристика степени плотности бетона применяется для перемычек, которые эксплуатируются в условиях воздействия агрессивной среды. Различают перекрытия О — особой и П — повышенной плотности.

ЖБ перемычки: этапы производства

Производство стеновых блоков и других железобетонных изделий регламентируется ГОСТ-948-84. В результате на рынок поступают конструкции, которые прошли испытание по заявленным техническим параметрам.

Перемычки различных типов отливаются в прямоугольных формах, выпускаются с уклоном торцевых и боковых граней с допустимыми отклонениями параметров по ширине и длине. При изготовлении ЖБ-перемычек используется предварительно напряженная арматура. Тип каркаса может меняться в зависимости от конструкционного назначения ригеля.

При строительстве зданий из газобетонных, газосиликатных блоков используются П-образные перекрытия. Для сохранения теплоизоляционных характеристик стены их изготавливают из материала специального состава.

На изделиях предусмотрены строповочные отверстия. Они предназначаются для проведения погрузочных и разгрузочных работ с помощью автокрана. Транспортировка перекрытий к объекту строительства проводится автотранспортом. Изделия складываются в штабеля высотой до 2 м с прокладками толщиной 2,5 см.

Подбор правильных перемычек

Применение ригелей в строительстве требует расчета их размеров. Чтобы правильно выбрать конструкционный элемент, потребуется:

• параметры проема;
• показатель нагрузки;
• толщина стен.

Подбор ригелей нужно проводить согласно инженерным проектам. Определяющим фактором при этом является расчет динамической нагрузки. Правильно подобранные конструктивные элементы ускоряют строительство.

В процессе изготовления ригели подвергаются предварительному напряжению. При этом испытывается каркас конструкции. Цена этой строительной продукции формируется в зависимости от типа используемых материалов.

Где купить перемычки железобетонные в Казани

Железобетонные перемычки — важнейшая часть любой строительной конструкции. Компания «Новотех-Строй» предлагает элементы забора и другие ЖБИ изделия высокого качества. Мы находимся по адресу г. Казань, ул. Г. Баруди д. 20. По всем интересующим вопросам обращайтесь к менеджерам по телефонам +7 (843) 290-57-41, +7 (843) 226-77-00.

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Перемычки — предварительно напряженные и высокопрочные

Компания JDP предлагает ряд предварительно напряженных и высокопрочных перемычек. Предварительно напряженная перемычка является одним из самых популярных диапазонов перемычек в стране. метод изготовления дает высокоэффективный предварительно напряженный бетонный блок, предназначенный для использования в оштукатуренных ситуациях. Этот диапазон также можно использовать в качестве заземляющих балок, которые можно использовать непосредственно на фундаментных подушках, экономя ваше время и деньги. При использовании в сочетании с нашей стальной перемычкой может соответствовать части E: 2002 и части L: 2002 для решения проблем теплового моста и акустики.

Особенности и преимущества

• Химическая стойкость
• Огнестойкость
• Широкий ассортимент для различных применений
• Различные варианты отделки

Перемычки имеют низкое водопоглощение, и благодаря тому, что при их изготовлении используется плотная бетонная смесь Hi-Spec с контролируемым качеством, они могут использоваться под землей при условии, что концы перемычек покрыты слоем раствора не менее 45 мм до концов армирующие нити.

Применение

• Опорные балки здания
• Сервисные перемычки

Доступны перемычки для широкого спектра применений в соответствии со следующими критериями:

• Толщина стенки: 100, 140, 190, 220 или 254 мм
• Чистый пролет: 700-3200 мм
• Огнестойкость: нет-4 часа
• Отделка: Чистовая отделка, Химическая стойкость, Цветная отделка, Экономичный вариант, L-образный стальной профиль, Радиусные перемычки, Стальной C-образный профиль

Стандарты

• Конструкция перемычек из предварительно напряженного бетона соответствует стандарту BS8110 часть 1:1997: раздел 4
• Перемычки производятся в соответствии со стандартом BS5977: часть 2: 1983
• Материалы, используемые при производстве предварительно напряженных перемычек, соответствуют требованиям BS12 и BS882
• Предварительно напряженная прядь/проволока соответствует стандарту BS5896

Диапазон

Длина (мм)	Пролет (мм)
900	700	17,67	34,27	50,74	78,18	100,05	18. 14	49,17	63,32	100,57	128	30,88	81,86	126,49	162,2	32,53	90,15	138,94	178,6	34,85
1100	900	10,89	23,18	40,47	62,44	79,9	11.15	33.04	50,5	80,31	102,2	19.02	60,78	101	129,49	20.02	63,86	110,93	142,58	21,43
1200	1000	8,86	19.04	36,74	56,72	72,57	9,06	27.08	41,89	72,95	98,82	15,48	50,12	91,72	117,6	16,29	52,65	92,25	129,48	17,43
1500	1200	6,18	13,48	26,19	48,57	60,85	6,31	19. 11	29,81	62,22	77,58	10,79	35,69	70,66	97,99	11,35	37,48	74,26	107,73	12.13
1800	1500	3,95	8,75	17,14	36,27	49,66	4	12,38	19,49	41,6	63,3	6,88	23,34	46,87	79,77	7,23	24,49	49,23	83,95	7,71
2100	1800	2,72	6.1	12.04	25,78	41,91	2,73	8,62	13,67	29,53	51,38	4,72	16,36	33,22	56,74	4,96	17,15	34,87	59,68	5,27
2400	2100	1,96	4,47	8,89	19,21	31,7	1,96	6,31	10,07	21,97	38,35	3,41	12. 03	24,68	42,28	3,57	12,6	25,89	44,45	3,79
2700	2400		3,39	6,8	14,83	24,53		4,79	7,68	16,93	29,64		9,17	18,98	32,63		9,59	19,89	34,28
3000	2700		2,64	5,34	11,76	19,49		3,74	6,03	13,4	23,53		7,17	14,99	25,85		7,49	15,69	27,14
3300	3000		2,1	4,29	9,53	15,83		2,98	4,83	10,83	19.09		5,73	12. 08	20,92		5,97	12,63	21,94
3600	3200		1,82	3,75	8,36	13,49		2,59	4,2	9,49	16,25		4,98	10,56	17,77		5,18	11.04	18,62
Вес перемычки кг/м		17	26	35	53	69,6	24	34	47	72	97,4	32	66	98	132,2	36	75	111	150	43

Все предварительно напряженные перемычки доступны стандартной длины от 600 до 3600 мм.

Бетонные перемычки также доступны короткой длины для использования в качестве подкладочных камней с высокой степенью сжатия.

Свяжитесь с нами

Установка

• Перемычки должны быть тщательно уложены на швы, заполненные раствором.
• Стеновые стяжки должны располагаться в соответствии с действующими строительными нормами.
• Для всех перемычек в наружных стенах следует использовать влагонепроницаемый слой, который должен быть закреплен в соответствии со строительными нормами.
• В конструкциях с полостями рекомендуется, чтобы как внутренние, так и внешние листы поднимались одинаково.
• Для пролетов более 1200 мм рекомендуется обеспечить временную поддержку (в центрах 1200 мм). Если перемычки несут нагрузку от бетонного пола, рекомендуется минимальная глубина перемычки 140 мм, чтобы учесть ударные нагрузки во время фактического укладки бетонного пола.

Резка

Бетонные перемычки можно резать с помощью высокоскоростного дискового резака. Использовать это должен должным образом обученный оператор с должным учетом действующих правил охраны труда и техники безопасности.

Бетонные перемычки | Перемычки из предварительно напряженного бетона

Компания Naylor Concrete по-прежнему может и готова удовлетворить ваши требования. Хотя в настоящее время мы не производим продукцию, у нас есть скелетный персонал, безопасно работающий на месте, и нам повезло, что у нас есть достаточные запасы. Поэтому мы можем выполнить любые поставки, которые требуются.

Пожалуйста, позвоните по обычному офисному номеру 01226 320810 или позвоните Полу Вуду по телефону 07879 480679 с любыми заказами или запросами.

В ответ на постоянно меняющуюся строительную отрасль мы предлагаем широкий ассортимент бетонных перемычек, в том числе:

• Фасадный
• Пожарная спецификация
• Высокопрочный
• Эконом
• Индивидуальные решения

Особенности и преимущества

• Самый широкий ассортимент перемычек из предварительно напряженного бетона от любого производителя в Великобритании
• Служба доставки по всей стране независимо от местонахождения объекта
• Качество и постоянство – Отличные процедуры контроля качества на нашем современном и инновационном заводе гарантируют достижение прочности и огнестойкости
• Простая ценовая политика. Вы платите только за метр, поэтому за определенную длину не взимается дополнительная плата*.
  * Условия распространяются на длину более 3,6 м
• Все перемычки имеют четкую маркировку, что исключает риск застройки в неправильной перемычке
• Бесплатная техническая поддержка и помощь в любой точке Великобритании
• Бесплатная служба планирования
• Горячая линия технической поддержки (0800 5424192) и резервная служба

СПЕЦИФИКАЦИЯ

Конструкция предварительно напряженных перемычек Naylor соответствует стандарту BS8110: часть 1: 19.97: Раздел 4.

Перемычки Naylor соответствуют стандарту BSEN845, часть 2: 2013.

Материалы, используемые при производстве предварительно напряженных перемычек Naylor, соответствуют требованиям BSEN206:2013 и BS8500-1:2015. Проволока для предварительного напряжения соответствует стандарту BS5896:2012.

Перемычки Naylor имеют низкое водопоглощение, и, благодаря использованию в их производстве высокоплотной бетонной смеси с контролируемым качеством, их можно использовать под землей при условии, что концы блоков покрыты раствором толщиной не менее 45 мм до концы армирующих прядей.

Все перемычки Naylor отливаются мокрым способом и имеют прочность бетона 50 кН/мм2. Они подходят для крепления при условии, что арматура, содержащаяся внутри блока, остается неповрежденной.

Все противопожарные перемычки производства Naylor Lintels соответствуют стандарту BS8110: таблица 4.3: раздел 2: 1985.

Все L-образные полосы изготавливаются из стали, соответствующей стандарту BS EN10025, с минимальным пределом текучести 275 Н/мм2. Цинковое покрытие оцинковано до BS2929z2. L-образные полосы из нержавеющей стали также производятся в соответствии с классом прочности 304:S15:BS1449.: Часть 2.

Соответствие строительным нормам, часть L и часть E

Реализация поправок к частям E и L Строительных норм и правил вступила в силу в 2002 г. Среди новых мер требуется, чтобы тепловые мосты и тканевая изоляция быть улучшена (часть L) и повышена устойчивость к звуковой реверберации, особенно на низких частотах (часть E).

Соответствие новым правилам может быть легко достигнуто с помощью нашего ассортимента перемычек.
