Соединение резьбовое муфтовое: Муфтовые резьбовые соединения обсадных труб LC

Муфтовые резьбовые соединения обсадных труб LC

Область применения

Муфтовое соединение обсадных труб с резьбой закругленного (треугольного) безупорного профиля, предназначено для строительства и эксплуатации вертикальных скважин нефтяных, газовых и газоконденсатных месторождений.

Описание конструкции

Особенностью конструкции обсадных труб с резьбой закругленного (треугольного) профиля является то, что посадка резьбы осуществляется по боковым сторонам треугольного профиля. Надлежащая герметичность соединения создается уплотнением в зазорах резьбовой смазки при свинчивании механическим способом с натягом. Профиль резьбы имеет угол 60°, шаг 3,175 мм, конусность 1:16. Соединение с удлиненной резьбой LC обладает большей герметичностью и сопротивляемостью растягивающим нагрузкам по сравнению с короткой резьбой STC.

Герметичность обеспечивается давлением резьбоуплотнительной смазки в конструкционных зазорах профиля резьбового соединения.

Контроль свинчивания

При правильном механическом свинчивании торец муфты перемещается до плоскости конца сбега резьбы на трубе.

Основные характеристики соединения LC
Обозначение размера трубы,

дюйм

ТрубаМуфта
Наружный диаметр

D, мм

Толщина стенки

S, мм

Внутренний диаметр

d, мм

Масса*

1м трубы,

кг

Наружный диаметр

Dм, мм

Мин.длина муфты

Lм, мм

Масса*, кг
12345678
4 1/2114,306,35101,6516,91127,00177,804,15
7,3799,5619,44
8,5697,1822,32
5127,006,43114,1419,12141,30
196,85
5,75
7,52111,9622,16
9,19108,6126,70
11,10104,8031,73
12,14102,7234,39
12,70101,6035,80
5 1/2139,706,98125,7425,85153,67203,206,42
7,72124,2625,13
9,17121,3629,52
10,54118,6233,57
6 5/8168,28
7,32
153,6429,06187,71222,2511,34
8,94150,4035,13
10,59147,1041,18
12,06144,1646,46
7177,88,05161,7033,70194,46228,6010,83
9,19159,4238,21
10,36157,0842,78
11,51154,7847,20
12,65152,5051,52
13,72150,3655,52
7 5/8193,688,33177,0238,08215,90234,9515,63
9,52174,6443,24
10,92171,8449,22
12,70168,2856,68
14,27165,1463,14
15,11163,4666,54
15,88161,9269,63
8 5/8219,088,94201,2046,33244,48254,0021,67
10,16198,7652,35
11,43196,2258,53
12,70193,6864,64
14,15190,7871,51
9 5/8244,488,94226,6051,93269,88266,7025,45
10,03224,4057,99
11,05222,4063,61
11,99220,5068,75
13,84216,8078,72
15,11214,2585,47
* — расчетное значение

Муфтовое резьбовое соединение гладких насосно-компрессорных труб NU API Spec 5CT

Область применения

Предназначено для эксплуатации в нефтяных и газовых скважинах.

Описание конструкции

Особенностью конструкции соединений с резьбой закругленного (треугольного) профиля является то, что посадка резьбы осуществляется по боковым сторонам треугольного профиля. Надлежащая герметичность соединения создается уплотнением в зазорах резьбовой смазки при свинчивании механическим способом. Профиль резьбы имеет угол 60°, конусность 1:16.

Контроль свинчивания

При правильном механическом свинчивании торец муфты перемещается до плоскости конца сбега резьбы на трубе.

Основные характеристики соединения гладких насосно-компрессорных труб по API Spec 5 CT

Обозначение размера трубы,

дюйм

ТрубаМуфта
Наружный диаметр D, ммТолщина стенки S, ммВнутренний диаметр d, ммМасса*

1м трубы,

кг

Наружный диаметр

Dм, мм

Длина муфты,

Lм, мм

Масса*, кг
12345678
1,05026,67
2,87
20,931,7033,3580,960,23
3,9118,852,20
1,31533,403,3826,642,5342,1682,550,38
4,5524,303,26
1,66042,163,5635,043,4252,1788,900,59
4,8532,464,51
1,90048,263,6840,904,0955,8895,250,56
5,0838,105,43
6,3535,566,58
7,6233,027,66
60,324,2451,845,9573,02107,951,28
4,8350,666,85
6,4547,428,63
7,4945,349,82
8,5343,2610,94
2 7/873,025,51
62,00
9,5288,90130,182,34
7,0159,0011,61
7,8257,3812,80
8,6455,7513,91
9,9653,1015,63
11,1850,6617,11
3 1/288,905,4977,9211,46107,95142,883,71
6,4576,0013,69
7,3474,2215,18
9,5269,8618,90
10,9267,0621,28
12,0964,7223,07
13,4661,9825,30
4101,605,7490,1214,14120,65146,054,35
8,3884,8419,64
10,5480,5223,96
12,7076,2028,13
15,4970,6233,04
4 1/2114,306,88100,5418,75
132,08
155,584,89
8,5697,1822,62
9,6595,0025,30
10,9292,4628,13
12,7088,9032,00
14,2285,8635,27
16,0082,3038,84
* — расчетное значение

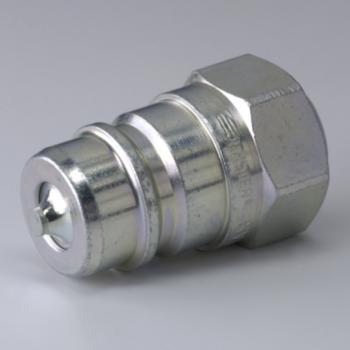

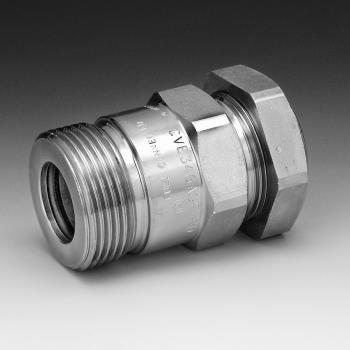

Муфты для шлангов с резьбовыми соединениями | Промышленные шланги

Название Фото Информация
Шланговые муфты тип 1VH/1VR (152KB)
CULD COUPPLING с внешней веткой и плоской платкой 1-й. Максимальное рабочее давление составляет 10 бар. Эта муфта устанавливается на трубу с помощью хомутов (например, ABA или TORRO).
Муфты для шлангов типа 2VH (91kB)

Муфта точеная с внутренней поворотной резьбой и плоским уплотнительным кольцом из полиуретана (с уплотнением муфты из нержавеющей стали из ПТФЭ) тип 2ВХ. Максимальное рабочее давление составляет 10 бар. Эта муфта также крепится к шлангу с помощью хомутов (например, типа ABA или TORRO).
Муфты для шлангов латунные 1KH (129kB)
Муфты для шлангов из точеной латуни с шестигранной и наружной резьбой BSP, отрицательным коническим уплотнением 37°.
Муфты для шлангов из латуни 2KH (97kB)
Муфты для шлангов из точеной латуни с шестигранной и поворотной внутренней резьбой BSP, положительным коническим уплотнением 37°.
Муфта ALBRA (80kB)

Муфта всасывания/нагнетания Albra. (LUG-PIN) Состоит из шланговой муфты с накидной гайкой (часть 2/3) и наконечника с фиксированной наружной резьбой (часть 1/3) с 2 наконечниками. Резьба BSP с плоским уплотнением. Уплотнительное кольцо (2/3 часть) из натурального каучука.
Материал: Латунь
Двойной (переходной) ниппель (117kB)
С шестигранником
Материал: латунь, сталь или нержавеющая сталь.
Резьба: BSP, BSPT или NPT (или их комбинация).
Поверхность уплотнения: отрицательное коническое уплотнение 60° или плоское уплотнение.
Втулочный ниппель (117kB)
С шестигранником
Материал: латунь, сталь или нержавеющая сталь.
Резьба: BSP, BSPT или NPT (или их комбинация).
Поверхность уплотнения: отрицательное коническое уплотнение 60° или плоское уплотнение.
Переходное кольцо (113kB)
Материал: латунь или нержавеющая сталь.
Втулочные муфты Тип HGM (191kB)
Втулочные муфты для самостоятельной сборки, латунная втулка. Максимальное рабочее давление составляет 10 бар.
Способ: Сначала наверните наружную втулку на обрезанный под прямым углом шланг. Установите тиски, после чего можно будет вкрутить хвостовик.
С наружной резьбой, плоское уплотнение.
Втулочные муфты Тип HGF (117kB)

Втулочные муфты с накидной гайкой и внутренней резьбой с плоским уплотнением из полиуретана. Муфта из нержавеющей стали с плоским уплотнением из ПТФЭ.
Муфты с предохранительными хомутами Тип ECM (242kB)
Муфта с наружной резьбой и плоским уплотнением без предохранительных хомутов в комплекте. Предохранительный хомут отдельный, ‘см. загрузку предохранительных хомутов типа RK (56kB)’
Муфты с предохранительным хомутом Тип ECF (149kB)

Муфта для шланга с поворотной внутренней резьбой и плоским уплотнением. Уплотнительное кольцо: полиуретан (уплотнительное кольцо муфты из нержавеющей стали PTFE). Отдельные предохранительные хомуты, ‘см. загрузку предохранительных хомутов типа RK (56kB)’
Lactafix: Пищевая муфта согласно DIN11851 (113kB)
Специально разработанная муфта для пищевых шлангов. Муфта неразрывно соединена со шлангом с помощью гидравлически запрессованной зажимной втулки из нержавеющей стали. Переход хвостовика к внутренней стенке трубы очень плавный. Эта гигиеничная конструкция особенно полезна для пищевой и фармацевтической промышленности, где рост бактерий после соединительного патрубка является проблемой. Эти муфты также могут быть оснащены предохранительными хомутами. Соответствующие уплотнения также доступны.
Материал: нержавеющая сталь AISI 304 или 316. Также доступны в соответствии с DIN 11864 и SBS.
Муфты с предохранительными хомутами — для тяжелых условий эксплуатации Тип ECM-HP (180kB)
Муфта с наружной резьбой без предохранительных хомутов. Муфты для шлангов с рифленым наконечником и предохранительным кольцом для сборки с латунными предохранительными хомутами. Затяжка предохранительных хомутов осуществляется с помощью стальных болтов с потайной головкой и гаек, поэтому допускается допуск на толщину стенки шланга. Устойчив к температурам до 210°C и разрывному давлению до 100 бар. Примечание: с латунным наконечником рабочее давление 40 бар. Эта муфта может использоваться как паровая муфта. Эти муфты соответствуют стандарту EN 14423/DIN 2826. Идеально подходит для монтажа на паровых шлангах в соответствии с EN ISO 6134.
Муфты с предохранительными хомутами для тяжелых условий эксплуатации Тип ECF-HP (109kB)
  Муфта с поворотной внутренней резьбой, включая термостойкое плоское уплотнение (с уплотнением из нержавеющей стали из ПТФЭ), без предохранительных хомутов. Хомуты предохранительные раздельные, ‘см. скачать хомуты предохранительные типа РК (56kB)’
Муфта AKZO в полиэтилене (242kB)
Химические вещества, такие как каустическая сода, соляная кислота и отбеливающий раствор, перевозятся цистернами наливом. Затем жидкий продукт сливается через шланговое соединение в резервуар для хранения покупателя. Детали, контактирующие с жидкостью, изготовлены из коррозионностойкого полиэтилена. Соединение обычно подходит для неорганических жидких кислот, оснований и солевых растворов, а также подходит для органических растворителей. Муфты устанавливаются на шланги с помощью предохранительных хомутов, см. загрузку предохранительных хомутов типа RK (56kB)’
Зажимы безопасности (EN 14420-3/DIN 2817 — EN 144423/DIN 2826) (56KB)
См. DataSheet
Steam Coupling муфты для использования с паром и сжатым воздухом в тяжелых условиях. При использовании специальных зажимных пластин, которые крепятся за предохранительным кольцом наконечника, соскальзывание шланга невозможно. Зажимные пластины можно подобрать по размеру исходя из толщины стенки шланга. Максимальное рабочее давление от 264 бар (1/2 дюйма) до максимум 70 бар (2 дюйма). Материал: сталь, оцинкованная. Также доступны из нержавеющей стали.
Связывание трикламбов (104KB)
См. Диаш -лист
Слепые колпачки и подключения (79KB)16.
  Соединитель шланга поставляется без предохранительных хомутов. Отдельный предохранительный хомут, ‘см. загрузку предохранительных хомутов типа RK (56kB)’ Эти соединения полностью соответствуют EN 14420-5/DIN 2817. Идеально сочетаются со шлангами согласно EN 12115.
Соединитель для шланга, тип SHH (74kB)
  Соединитель для шланга поставляется без предохранительных хомутов. Предохранительный хомут отдельный, ‘см. загрузку предохранительных хомутов типа RK (56kB)’. Соединитель для шланга с зубчатым профилем. Рабочее давление: макс. 10 бар. Сборка на шланге с помощью хомутов.

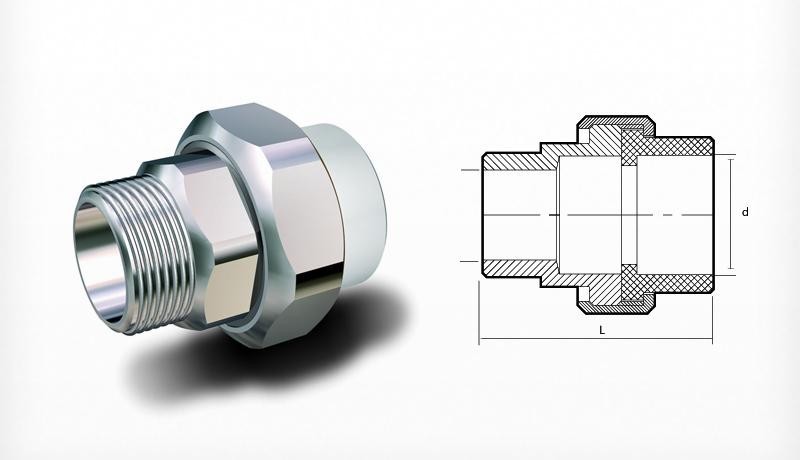

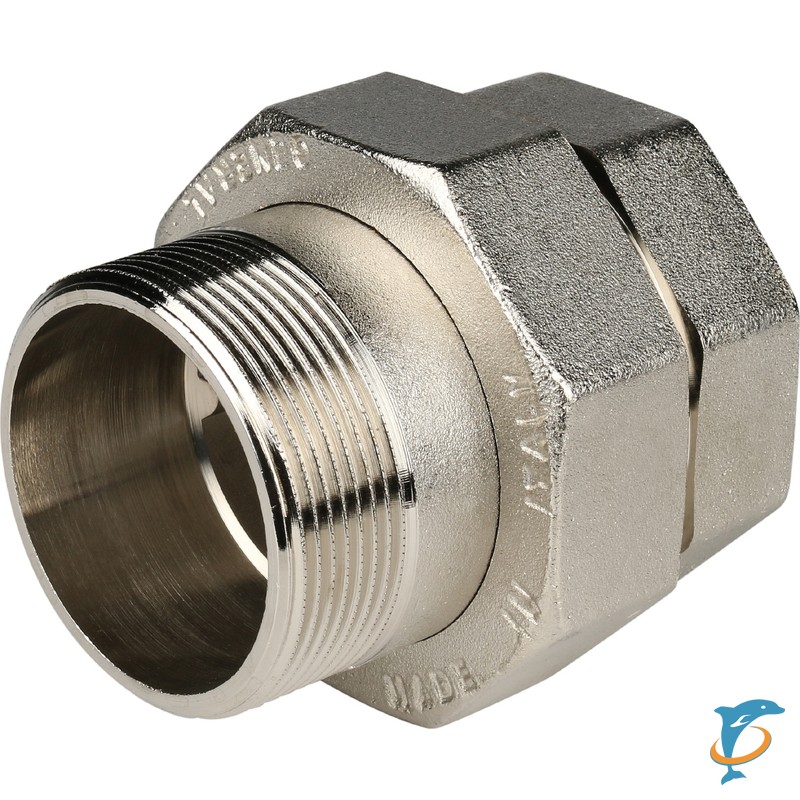

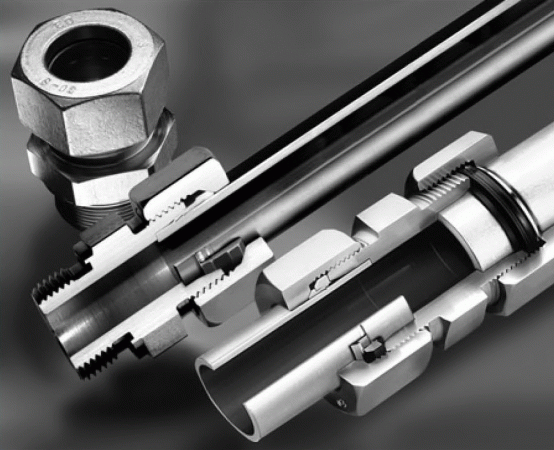

Коническая трубная резьба и фитинги: выполнение соединения

NPT, National Pipe Taper (American) и BSPT (Британский стандарт Pipe Taper) являются стандартами конической трубной резьбы.

Наружная и внутренняя конические трубные резьбы заклинивают друг друга, но для полностью герметичного соединения требуется герметик. Герметики заполняют любые пустоты между витками резьбы, которые могут перемещаться по спирали резьбы.


Труба и труба — не одно и то же
Труба и труба — это полые конструкции, предназначенные для обеспечения пути для потока жидкостей или газов. Основное различие между трубой и трубой заключается в том, что стенки трубы толще и жестче. Трубка никогда не имеет резьбы , потому что ее стенки слишком тонкие. Стенки трубы достаточно прочны, чтобы выдерживать нарезанную или формованную резьбу. Резьбовая труба может обеспечить газо- или жидкостно-непроницаемые соединения, обладающие механической прочностью.


Трубная резьба
Существует множество национальных и международных стандартов на трубную резьбу. Они различаются в зависимости от предполагаемого использования, например, резьбы для садовых шлангов и резьбы для пожарных шлангов. За «стандартными» размерами труб и формами резьбы также стоят исторические разработки. Примерами этого являются различия между американскими и британскими нитями. Единицы измерения тоже играют роль.

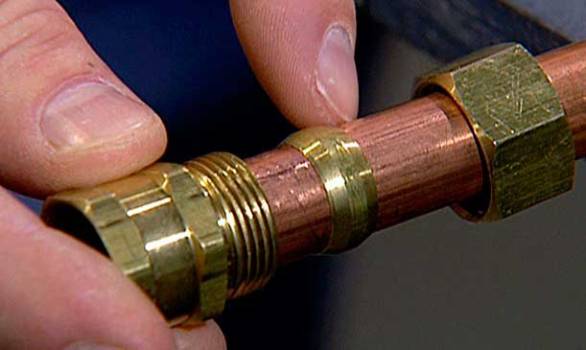

Как установить

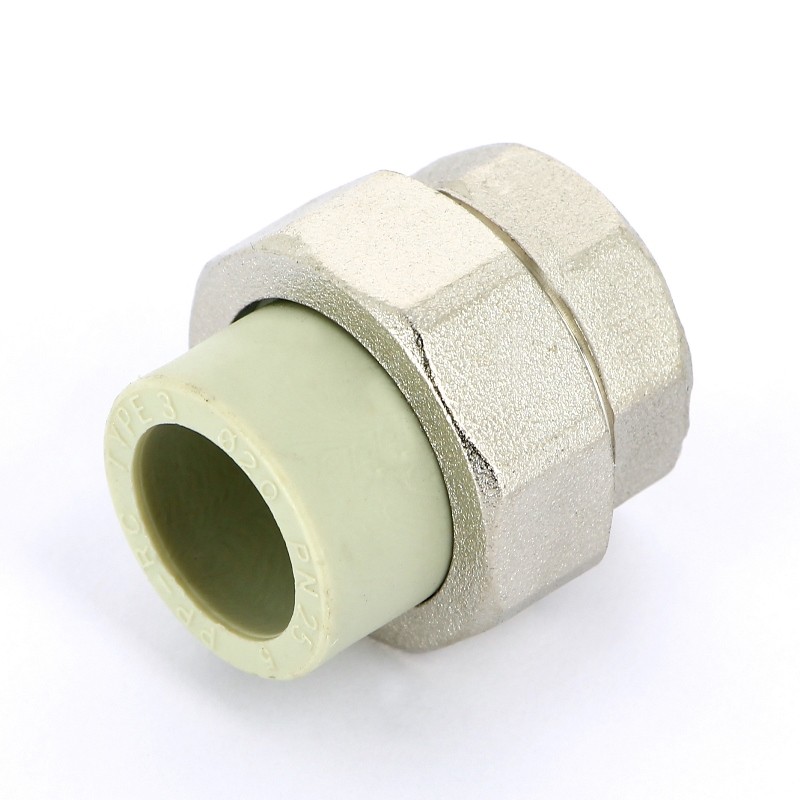

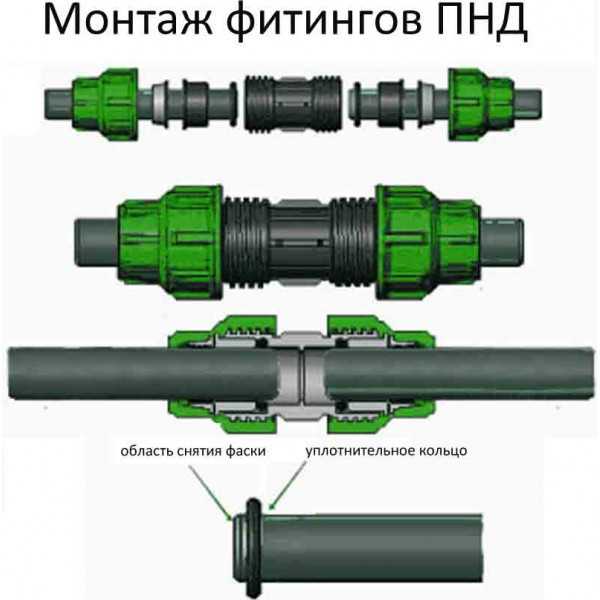

Фитинги с пластиковой резьбой


Две основные категории трубной резьбы

• Цилиндрическая или прямая трубная резьба

• Коническая трубная резьба



Ознакомьтесь с набором фитингов ISM с металлической резьбой, и с пластиковой резьбой. В них приведены примеры наиболее распространенных типов трубной резьбы.


Коническая трубная резьба
Трубопроводы и фитинги в основном используются для транспортировки жидкостей и газов. Из-за этого они должны иметь резьбовые соединения, герметичные для газа или жидкости. Коническая резьба способствует лучшему уплотнению. Наружная и внутренняя нити сжимаются и заклинивают друг друга. В результате эти соединения становятся более прочными и устойчивыми к утечкам.

Два наиболее распространенных стандарта на коническую трубную резьбу

  • NPT Американский национальный стандарт на коническую трубную резьбу
  • Коническая трубная резьба Британского стандарта BSPT

Трубная резьба NPT является наиболее распространенной конической трубной резьбой, используемой в США и Канаде, и несовместима с трубной резьбой BSPT.


Почему трубные резьбы NPT и BSPT несовместимы

Угол резьбы или внутренний угол

  • Резьба NPT имеет угол 60 градусов
  • Резьба
  • BSPT имеет угол 55 градусов


Форма резьбы

  • Резьба NPT со сглаженными вершинами и впадинами
  • Резьба BSPT имеет закругленные вершины и впадины


Шаг резьбы (TPI, витков на дюйм)

  • Каждый размер трубной резьбы NPT и BSPT имеет определенное количество витков на дюйм


Некоторые распространенные сокращения для американских типов конической трубной резьбы

  • NPT                             Коническая трубная резьба National
  • FPT, FNPT, NPT(F)*     Внутренняя или внутренняя коническая трубная резьба
  • MPT, MNPT, NPT(M)    Наружная или наружная коническая трубная резьба

*Это не NPTF. NPTF расшифровывается как National Pipe Taper Fuel. Его также называют конической трубной резьбой американского национального стандарта Dryseal. Конструкция НПТФ обеспечивает герметичность соединений без использования герметиков.

Имеются параллельные и конические трубные резьбы для всех стандартов труб. NPS, National Pipe Straight, является американским стандартом для цилиндрической или прямой трубной резьбы. Для герметизации резьбовых соединений NPS требуются прокладки или уплотнительные кольца.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.

Герметик и коническая трубная резьба
Для конической трубной резьбы требуется герметик для герметичного соединения. Он заполняет любые пустоты между двумя нитями, которые могут вызвать спиральную утечку. Они также выполняют функцию смазки между наружной и внутренней резьбой. Сборка деталей и труб из разнородных материалов требует особой осторожности. Это связано с тем, что герметики облегчают чрезмерное затягивание фитингов. Чрезмерная затяжка фитингов может привести к повреждению и утечкам.


Загрузить руководство по установке фитингов с пластиковой конической резьбой ISM >>


Заключение
Понимание конической трубной резьбы облегчает выбор наилучшего компонента, особенно фитингов для конических труб. Детали с подходящей резьбой всегда работают лучше, потому что подходящая резьба механически прочнее и создает более газонепроницаемые и непроницаемые для жидкостей уплотнения.

Какие проблемы возникали у вас при переходе от одного стандарта конической трубной резьбы к другому при поиске компонентов для вашего приложения? Помогите нам, рассказывая другим о том, что вы узнали.

Есть вопросы о конической или прямой трубной резьбе, используемой в компонентах управления потоком? Если да, пришлите мне письмо по адресу steven. [email protected]. Вы также можете задавать вопросы, используя раздел комментариев ниже.



Некоторые дополнительные сведения

  • Номинальный размер трубы NPS (Северная Америка) из Википедии
  • BSPT Британский стандарт размеров и размеров трубной конической резьбы от AMES, Advanced Mechanical Engineering Solutions
  • Труба Британского стандарта BSP из Википедии
  •

    Об авторе

    Стивен С. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике миниатюрных пневматических, вакуумных и жидкостных схем по стандарту ISO 9001-2015 для OEM-производителей и дистрибьюторов по всему миру.
