Содержание

Резьбовые соединения арматуры с трубопроводом в зависимости от размещения резьбы на присоединительны…

Резьбовое соединение арматуры

Резьбовые соединения арматуры с трубопроводом в зависимости от размещения резьбы на присоединительных концах арматуры, бывают двух видов – МУФТОВОЕ или ШТУЦЕРНО-ТОРЦЕВОЕ.

Немецкое происхождение термина «штуцер» от глагола stutzen (подрезать, нарезать) выдает даже его звучание. Так из-за наличия нарезного ствола именовали использовавшиеся для вооружения армий вплоть до XIX столетия мушкеты. В современной технике это существительное применяется для определения короткого отрезка трубы (другими словами – втулки) с резьбой на обоих концах, служащего для присоединения труб и трубопроводной арматуры к агрегатам, установкам и резервуарам.

В штуцерном соединении присоединительный конец арматуры с наружной резьбой посредством

накидной гайки подтягивается к трубопроводу. Его используют для арматуры малого и сверхмалого (с номинальным диаметром до 5,0 мм) диаметров.

Как правило, это лабораторная или иная специальная арматура. Например, редукторы, устанавливаемые на баллонах со сжатым газом. С помощью штуцерного соединения в трубопроводные сети «вживляются» различные контрольно-измерительные приборы (КИП), монтируются испарители, термостаты, многие виды оборудования, входящие в состав технологических линий химического производства.

Наиболее широкое применение получило МУФТОВОЕ СОЕДИНЕНИЕ. В этом случае в присоединительных концах корпуса арматуры нарезается

внутренняя резьба, при помощи которой арматура наворачивается на соответствующую наружную резьбу, имеющуюся на трубопроводе. Герметизация соединения осуществляется непосредственно по резьбе уплотнительными материалами в виде льна, пеньки, фума и т.

п. Это соединение используется обычно в литой арматуре, т. к. такая технология изготовления корпуса позволяет с минимальными затратами получить наружную конфигурацию присоединительного конца в виде муфты с шестигранником или специальными выступами под ключ.

Арматура, имеющая присоединительные концы с внутренней резьбой называется МУФТОВОЙ АРМАТУРОЙ. Изготавливается она, как правило, из сплавов цветных металлов (латунь, бронза), чугунов (серого и ковкого) и применяется на низких и средних давлениях. Однако встречается и стальная муфтовая арматура на давления до 16 МПа.

Для соединения с трубопроводом применяется внутренняя резьба трубная цилиндрическая по ГОСТ 6375-81 или трубная коническая по ГОСТ 6211-81. Размеры муфтовых концов с трубной цилиндрической резьбой для каждого

DN от 6 до 80 арматуры из латуни, бронзы и чугуна установлены ГОСТ 6521-68.

Для конической резьбы, а также для других материалов корпуса размеры – по технической документации заводов — изготовителей такой арматуры.

Второй вид резьбового соединения арматуры с трубопроводом – при помощи наружной метрической резьбы на присоединительном конце корпуса арматуры. На эту резьбу наворачивается накидная гайка, прижимающая к арматуре развальцованный конец трубопровода или ниппеля, приваренного или припаянного к трубопроводу.

Уплотнение осуществляется прокладкой или развальцованным концом присоединяемой трубы. Для этой цели на присоединительном конце корпуса выполняются конструктивные элементы, необходимые для уплотнения соединения. Такое соединение называют ШТУЦЕРНО-ТОРЦЕВЫМ.

Арматуру с наружной резьбой на присоединительных концах называют ЦАПКОВОЙ АРМАТУРОЙ. Она изготавливается из латуни, бронзы, алюминиевого и титанового сплавов, углеродистой и коррозионностойкой стали.

В зависимости от конструкции концы с наружной резьбой подразделяются на цапковые и штуцерные. Их размеры в зависимости от PN и DN для судовой арматуры регламентируются ГОСТ 2822-78, а для арматуры другого назначения – технической документацией заводов-изготовителей.
Следует отметить, что для проходной и угловой арматуры оба присоединительных конца делаются муфтовыми или цапковыми, штуцерными. Исключением из этого правила являются некоторые типоразмеры арматуры, у которых один конец выполнен с внутренней резьбой, а другой – с наружной (например, клапаны запорные латунные пожарные, клапаны из кислотостойкой стали на

PN 1,6 МПа).

Более подробная информация представлена в следующих видеороликах:

Поделиться
Механические способы стыковки арматуры
Особенность применения обжимных и резьбовых муфт заключается в существенном сокращении перерасхода арматуры и обеспечения надежного равнопрочного стыка между стержнями.
Арматурные работы являются трудозатратным процессом, занимающим продолжительное время и составляющим значительную часть стоимости сооружения. Из-за все время растущих объемов применения монолитного железобетона в строительстве важным фактором при выборе технологии армирования является не только стоимость изготовления, но и безопасность на протяжении всего периода эксплуатации.
Грамотный выбор технологии армирования способен обеспечить необходимую безопасность и сократить время и стоимость монтажных работ. Способ в каждом конкретном случае подбирается индивидуально, в соответствии с технологическими требованиями, и зависит от многих факторов. Подробнее рассмотрим плюсы и минусы различных технологий монтажа, сроки и экономическую составляющую.
Виды соединения арматурных стержней
Существует 3 основных вида соединения:
Внахлест без применения сварки (метод вязки арматуры).
Соединение встык методом ванной сварки.
Механические способы стыковки арматуры: резьбовые и обжимные муфты.
Каждый из этих способов делится на различные подвиды, имеет свои особенности и применяется в зависимости от ситуации. Например, соединение внахлест (для стержней арматуры ⌀<40 мм) не требует дополнительных приспособлений, что значительно удешевляет и упрощает процесс. В связи с этим широко применяется на практике. Однако при использовании метода соединения внахлест наблюдаются потери арматуры порядка 27%. Востребован также и монтаж сваркой для стыковки горизонтальных и вертикальных элементов конструкции, так как обеспечивает достаточно надежное соединение, но он занимает больше времени, чем другие методы и требует высокой квалификации монтажников.

Новейший мировой опыт армирования показывает высокую эффективность применения механического способа при возведении конструкций с повышенной несущей нагрузкой: многоэтажных домов, ГЭС и АЭС, стадионов, вокзалов, аэропортов, станций метро, мостов, эстакад. Чтобы подробнее изучить технологию использования муфтовых соединений арматуры, мы обратились к нашим партнерам – инжиниринговой компании «МосМуфта». Более шести лет они занимаются разработкой и производством высокопрочных изделий для стыковки арматуры на всех этапах монолитных работ. Совместно мы разработали альбом типовых технических решений на выполнение стыковых соединений арматурных стержней обжимными и резьбовыми муфтами. Далее в статье представлен краткий обзор технологии и экономические расчёты, подтверждающие эффективность метода.
Резьбовая муфтаОбжимные муфты

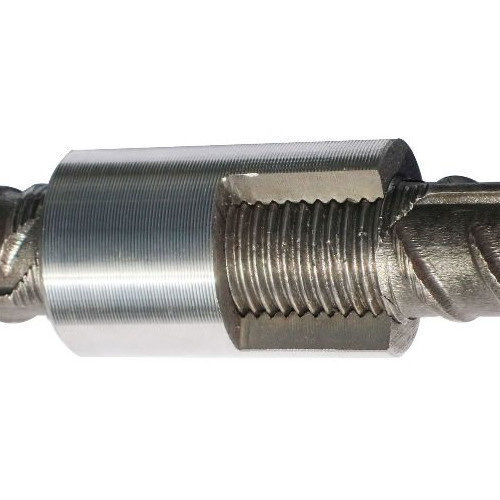

Резьбовые муфты
Стыковка резьбовыми муфтами обеспечивает равнопрочный стык арматуры и ускоряет темпы возведения арматурного каркаса. Работы производятся непосредственно на стройплощадке, при этом подготовка стержней и выполнение стыка занимает не более 5 минут. Применение муфт не только сокращает время монтажа, но экономически целесообразнее в сравнении с ванно-шовной сваркой.
Сырье: Муфты изготавливаются из стали 40Х или Ст45.
Характеристики: Размер от D18 до D40. Для соединения разных диаметров предусматривается дополнительная линейка муфт с параллельной резьбой, пригодная для соединения арматуры классов А400 и А500.
Необходимое оборудование: Резьбонакатной станок (вес 440 кг, производительность до 200 стыков в смену на арматуре средних диаметров), расходные резцы и ролики, динамометрический ключ.

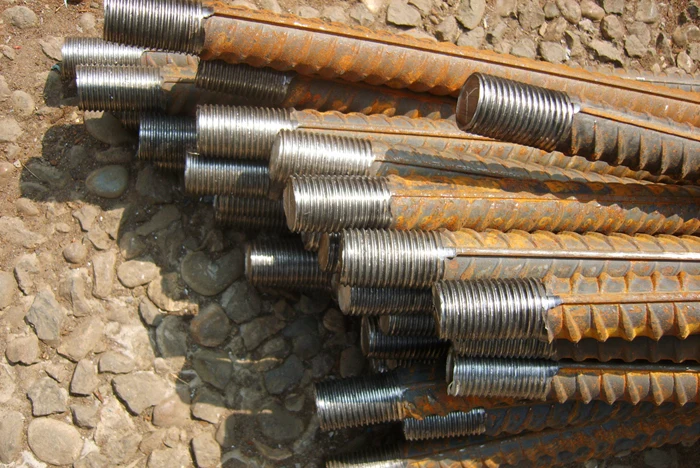

Технология: Резьбонакатной станок накатывает резьбу на концах стрежней арматуры. Стыковка выполняется при помощи накручивания и протяжки резьбовой муфты необходимого диаметра. Для выполнения надежного соединения необходим контроль усилия затяжки муфты, для чего применяется динамометрический ключ.
Применение по типу места в конструкции: Метод подходит для горизонтальных плоскостных решений, для горизонтальных балок/ригелей.
Типы резьбовых соединений
Стандартное – предназначено для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться. Применяется при сборке арматурных сеток и каркасов из отдельных стержней.
Переходное – предназначено для соединения стержней разного диаметра в тех же условиях, что и стандартные.
Позиционное – предназначены для соединения стержней арматуры, когда ни один из них не может вращаться.
Плюсы применения резобового стыка
Обеспечивает равнопрочный стык арматуры.
Ускоряет темпы возведения арматурного каркаса.
Экономически целесообразнее в сравнении с ванно-шовной сваркой.
Контроль качества соединения.
Обжимные муфты
Работы по устройству стыков арматуры на обжимных муфтах производятся непосредственно на месте производства арматурных работ. Это позволяет избежать необходимости создания дополнительного пространства на строительной площадке для выполнения подготовительных работ (нарезке резьбы, размещения станка по нарезке резьбы и складирования арматурных заготовок), что в условиях современного строительства в плотной застройке может вызвать дополнительные трудности.
Сырье: муфты изготавливаются из бесшовных горяче и холоднокатанных труб из Ст20 или из других марок стали по требованию заказчика.
Характеристики: Размер арматуры от D10 до D40. Обжимные муфты в серийном исполнении пригодны для соединения А400, А500 и А600, но возможно изготовление муфт по спецзаказу и для арматуры вплоть до А800 и А1000.
Необходимое оборудование: комплект обжимного оборудования схожей производительности (маслостанция высокого давления 700 атм (вес 70-90 кг) и гидравлический пресс (вес с матрицами 50-60 кг)). Для соединений арматуры диаметром 10-32 мм предназначен пресс ПО-80М, а для 10-40 мм – пресс ПО-100М. Также для повышения производственных мощностей могут использоваться вспомогательные устройства, позволяющие оптимально использовать трудовые ресурсы при работе с тяжеловесным гидравлическим оборудованием.
Технология: Обжимную муфту устанавливают на торцы арматуры без специальной подготовки в проектном положении. Обжим (опрессовка) муфт производится за счет работы гидравлического пресса усилием от 60 до 100 тонн. Стандарты и техусловия прописаны в ГОСТ 34278-2017 «Соединения арматуры механические для железобетонных конструкций», а технология соединения описана в ТУ №4842-009-26455602-2017.
Типы соединений: Возможен стык любого класса арматуры разных диаметров, например: переходные муфты, соединяющие арматуру 40 мм и 22 мм.
Применение по типу места в конструкции: Метод идеален по всем технико-экономическим параметрам в вертикальных конструкциях, горизонтальных плоскостных решениях. Может использоваться для горизонтальных балок/ригелей, но цена существенно возрастет, так как в данной конструкции необходимо применять позиционные муфты с повышенной осевой компенсацией.
Плюсы применения обжимных муфт
Сокращает расход арматуры.
Обеспечивает равнопрочный стык арматуры.
Ускоряет темпы возведения арматурного каркаса: за счёт уменьшения длины муфты, без потери усилия разрыва – скорость обжима муфт сокращается от 30 секунд до 3-х минут. Что в условиях больших объёмов позволит выиграть от 3 до 9 месяцев.

Выдерживает разрывное напряжение соединения более 600 МПа и циклическую нагрузке в 2 млн ед. .
Подходит для разных типов арматуры разного диаметра.
Позволяет осуществить сложные переходы и нестандартные конструкторские решения.
Несмотря на различия в технологии монтажа муфты обоих видов демонстрируют экономическую оправданность. Ниже приведена таблица с расчетом стоимостных показателей в зависимости от применяемого метода стыковки.
Сравнение стоимости стыка для разных видов соединений по данным компании «Мосмуфта»
Подводя итоги, можно говорить о следующих преимуществах механического метода:

Экономия порядка 30% от стоимости армирования за счет уменьшения расхода арматуры.
Обеспечение равнопрочного соединения арматуры.
Повышение производительности в сравнении со сваркой.
Минимизация воздействия человеческого фактора.
Возможность производства в любых погодных условиях и в сейсмически опасных районах.
Однако есть и некоторые сложности, сопряженные с такими факторами:
Тяжелое гидравлическое оборудование (пресс).
Потребность во вспомогательном персонале или обучении.
Контроль качества обжатия каждого стыка.
Стоимость оборудования и расходных материалов.
Заключение
При строительстве сложных инженерных сооружений с повышенной нагрузкой технология равнопрочного соединения позволяет уменьшит нагрузку на фундамент, обеспечив большие сроки эксплуатации объектов. Помимо этого, применение механического способа соединения арматуры может существенно снизить сроки возведения, а главное сократить расход арматуры. Экономические расчёты подтверждают преимущество механического способа над более распространёнными: сваркой и соединением внахлест. Как и любой метод, он не может подойти для абсолютно всех ситуаций: иногда использование традиционной сварки может полностью удовлетворить потребности на строительной площадке. В связи с дороговизной высокотехнологичного оборудования, отсутствием квалифицированного специалиста или технологической необходимости применение муфт может быть неоправданно. Поэтому понимание технологий и экономические расчёты помогут грамотно подобрать метод, подходящий для каждой конкретной задачи.
Знакомство с фитингами: типы соединений
Какой фитинг вам нужен? Существует множество стандартов, доступных для выбора. Мы работали с нашим партнером и экспертом по фурнитуре Brennan Industries, чтобы поделиться информацией о различных типах. В этом посте мы рассмотрим следующее:
Американский
Британский
Немецкий
Японский
ISO
Контрольно-измерительные приборы
Американские соединения 90
021
Трубная резьба NPT (National Pipe Tapered) широко используется уже более 100 лет. NPT — это стандарт США для конической резьбы, используемой на трубах и фитингах. Они используются для эффективной герметизации труб для транспортировки жидкости и газа. Номинальный размер трубы можно определить, физически измерив диаметр резьбы и вычитая 1/4″.
Они изготавливаются из железа или латуни для применения при низком давлении, а также из углеродистой и нержавеющей стали для высокого давления. Соединения типа
NPTF (National Pipe Tapered Fuel) широко используются в гидравлических системах. Они имеют коническую резьбу, с помощью которой за счет деформации резьбы производится уплотнение. Резьба NPTF измеряется по диаметру резьбы и вычитается 1/4 дюйма, чтобы установить номинальный размер трубы. 9Соединения 0003 NPTF
NPSM (National Pipe Straight Mechanical) также часто встречаются в гидравлических системах. Охватывающий компонент имеет прямую резьбу с перевернутым седлом под углом 30°. Охватываемый компонент имеет прямую резьбу и внутреннюю фаску 30°. Уплотнение производится путем сжатия посадочного места 30° на фаске. Это считается механическим соединением. Если наружная резьба NPTF имеет правильную фаску, она также будет уплотняться с внутренней резьбой NPSM.
NPSM
Резьба Общества автомобильных инженеров (SAE)
SAE J1926 Уплотнительное кольцо с цилиндрической резьбой (ORB) рекомендовано Национальной ассоциацией противопожарной защиты (N. F.P.A.) для предотвращения утечек в гидравлических системах среднего и высокого давления. Соединение с наружной резьбой представляет собой прямую резьбу с уплотнительным кольцом. Гнездовой порт имеет прямую резьбу и обработанную поверхность, обеспечивающую гладкую плоскую поверхность (минимальное пятно), а также фаску в месте установки уплотнительного кольца. Он герметизируется, когда уплотнительное кольцо вдавливается в фаску при сопряжении охватываемого соединения. Это также считается механическим соединением.
Уплотнительное кольцо с цилиндрической резьбой SAE
SAE J514 JIC/37° Гидравлические соединения распространены в большинстве гидросистем. И мужские, и женские компоненты имеют седла под углом 37°. Уплотнение производится путем установления контакта между раструбным и коническим седлами охватываемой части. Это также считается механическим соединением.
SAE JIC37°
SAE J512 Соединения 45° используются в автомобильных, холодильных и грузовых трубопроводных системах. Эти соединители обычно изготавливаются из латуни. Соединения с наружной и внутренней резьбой имеют гнезда под углом 45°, где уплотнение выполнено в месте соединения раструба с наружной резьбой и конуса с внутренней резьбой. Это тоже механическое соединение.
Примечание. Размеры приборной панели: -02, -03, -04, -05, -08 и -10 по SAE 37° и SAE 45° имеют одинаковую резьбу, но НЕ ТАКИЕ посадочные углы. Смешивание двух разных типов фитингов приведет к утечке, поэтому будьте осторожны при измерении углов посадки.
SAE J1453 (ORFS) Соединения с торцевым уплотнением с уплотнительным кольцом считаются лучшими для контроля утечек. Штекерный соединитель имеет прямую резьбу и уплотнительное кольцо на лицевой стороне. Матрица имеет прямую резьбу и обработанную плоскую поверхность. Уплотнение происходит путем прижатия уплотнительного кольца к плоской поверхности внутренней резьбы, аналогично фитингу с разъемным фланцем. Нити поддерживают соединение механически.
SAE (ORFS)
SAE J512 Перевернутые соединения обычно используются в автомобильных системах. Штекерный соединитель представляет собой либо раструб под углом 45° внутри трубного фитинга, либо гнездо под углом 42° в обработанном адаптере. Матрица имеет прямую резьбу с перевернутым раструбом под углом 42°. Фитинги герметизируются на развальцованных поверхностях. Эти нити также поддерживают механическое соединение.
Фланец с 4 болтами SAE J518* Для этих соединений предусмотрено два номинальных давления: код 61, который считается стандартной серией, и код 62, который соответствует серии 6000 фунтов на квадратный дюйм. Конструкция одинакова для каждой серии, однако диаметр головки фланца и расстояние между отверстиями под болты больше для соединения высокого давления 6000 фунтов на квадратный дюйм, код 62. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными по прямоугольной схеме вокруг порта. Патрубок представляет собой фланцевую головку с канавкой для уплотнительного кольца, разъемными или невыпадающими половинками фланца и отверстиями для болтов, соответствующими порту. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.
*За исключением размеров болтов, SAE J518, JIS B 8363, ISO/DIS 6162 и DIN 20066 взаимозаменяемы.
Фланец с 4 болтами SAE
Британские соединения
Британские стандартные трубные (BSP) и BSPT (конические) соединения сравнимы с NPT, за исключением того, что большинство размеров имеют другой шаг резьбы, плюс наружный диаметр и форма резьбы близки, но не такой же. Герметизация происходит за счет перекоса резьбы. По этой причине для фиксации этих соединений рекомендуется использовать герметик для резьбы.
BSP Коническое
BSPP (параллельное) соединение с наружной резьбой сравнимо с соединением с наружной резьбой NPSM, за исключением того, что большинство размеров имеют другой шаг резьбы. Невыпадающее уплотнение изготавливается с использованием угловых поверхностей металл-металл или комбинации металл-металл и уплотнительное кольцо. Этот тип соединения очень похож (но не взаимозаменяем) с американским штекером NPSM. Вертлюг с внутренней резьбой BSPP имеет вертлюг с конической головкой без раструба, где уплотнение происходит на конусном гнезде штекерного соединителя.
BSP Параллельный
Примечание: размеры резьбы часто выражаются в дробных размерах, которым предшествуют буквы «G» или «R», где «G» представляет собой параллельную резьбу, а «R» — коническую резьбу. Пример: BSPT 5/8-14 может быть обозначен R 5/8, а BSP 1/16-28 может быть обозначен G 1/16.
Примечание: размеры резьбы часто выражаются в виде дробных размеров, которым предшествуют буквы «G» или «R», где «G» представляет собой параллельную резьбу, а «R» представляет собой коническую резьбу. Пример: BSPT 5/8-14 может быть обозначен R 5/8, а BSP 1/16-28 может быть обозначен G 1/16.
Соединения по немецкому языку
Серия DIN 7631 представляет собой обычное метрическое соединение в гидравлических системах. Штекерный соединитель имеет прямую метрическую резьбу с углом 60° на утопленном конусе. У самки прямая резьба с седалищем, представляющим собой заостренный нос. Соприкосновение конуса патрицы и суженного носа вертлюжка без раструба — это место, где происходит уплотнение.
Серия DIN 3902 представляет собой обычный штекер с тремя различными возможными женскими половинами. Прямая метрическая наружная резьба имеет угол 24°. Его утопленная раззенковка соответствует наружному диаметру трубы. это связано с. Внутренняя резьба может быть одной из следующих:
Трубка, гайка и феррула (компрессионного типа)
Вертлюг с конической головкой без расширения
Вертлюг с конической головкой без расширения с уплотнительным кольцом типа DKO в носовой части
DIN 3902
DIN 3852 представляет собой разъем типа «папа» и порт «мама». Это стиль, контролируемый немецкими спецификациями. Другие страны иногда используют его в качестве эталона для конструкций разъемов и портов.
Японские соединения
Коническая труба JIS (PT) имеет метрическую резьбу в соответствии с JIS B 0203. Это коническая резьба JIS, которая по своим размерам и внешнему виду сравнима с конструкцией соединений BSPT. Соединения с конической резьбой JIS взаимозаменяемы с соединениями BSPT.
JIS Коническая труба
JIS 30° Наружная резьба с перевернутым седлом Соединения представляют собой параллельную трубную резьбу в соответствии с JIS B 0202. Параллельные соединения JIS сопоставимы с соединениями BSPP. Параллельные резьбовые соединения JIS взаимозаменяемы с соединениями BSPP.
JIS, перевернутая наружная резьба
JIS, внутренняя резьба 30° (конус) Седло представляет собой параллельную трубную резьбу в соответствии с JIS B 0202. Японские соединения с раструбом 30° JIS сравнимы с американскими соединениями с развальцовкой SAE 37° по применению и принципам уплотнения. Тем не менее, угол расширения JIS 30 ° и размеры отличаются от резьбы, аналогичной BSPP.
JIS Внутренняя резьба (конус)
JIS B 8363 Фланцевые соединения с 4 болтами часто используются в гидравлических системах. Фланцевые фитинги с 4 болтами JIS B 8363 имеют два номинала давления:
1) Тип I, код 61, представляет собой стандартную серию фланцев с 4 болтами. соединение типа II 6000 PSI. С этими соединителями используются метрические и дюймовые болты. Штекерный соединитель имеет фланцевую головку с канавкой для установки уплотнительного кольца и либо невыпадающий фланец, либо разъемный фланец с отверстиями под болты, соответствующие отверстию. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными по прямоугольной схеме вокруг порта. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.
JIS 210 кгс/см2 Квадратный фланец с 4 болтами включает в себя 4-болтовое квадратное фланцевое соединение JIS, которое сравнимо с 4-болтовым фланцевым соединением SAE с одним отличием — сам фланец отличается, а расположение болтов JIS квадратное.
Фланец с 4 болтами JIS
Соединения ISO
Фланец с 4 болтами ISO/DIS 6162 — еще одно распространенное соединение, используемое в гидросистемах. Для этого соединения существует два номинала давления: код 61: PN 35/350 бар, который считается стандартной серией, и код 62: PN 415 бар, который относится к серии высокого давления. Они сохраняют ту же конструкцию, но с большим расстоянием между отверстиями и диаметром фланцевой головки на соединении высокого давления PN 415 бар. В этих соединениях используются дюймовые или метрические болты, однако на порте имеется штамп «М», если должны использоваться метрические болты. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными по прямоугольной схеме вокруг порта. Патрубок представляет собой фланцевую головку с канавкой для установки уплотнительного кольца, разъемными или невыпадающими половинками фланца и отверстиями для болтов, соответствующими отверстию. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.
ISO/DIS 6162 4-болтовый фланец
ISO 6149 порт и концы шпилек с резьбой ISO 261 и кольцевым уплотнением, хотя он похож на бобышку уплотнительного кольца с прямой резьбой SAE J514 (ORB), этот тип соединения включает метрическую резьбу . Штекерный разъем имеет прямую резьбу с уплотнительным кольцом. Гнездовой порт также представляет собой обработанную поверхность с прямой резьбой, обеспечивающую гладкую, плоскую, точно расположенную поверхность (минимальное пятно), а также фаску в месте установки уплотнительного кольца. Он герметизируется, когда уплотнительное кольцо вдавливается в фаску при сопряжении охватываемого соединения. Это также считается механическим соединением.
Резьба ISO 261 и уплотнительное кольцо
КИПиА

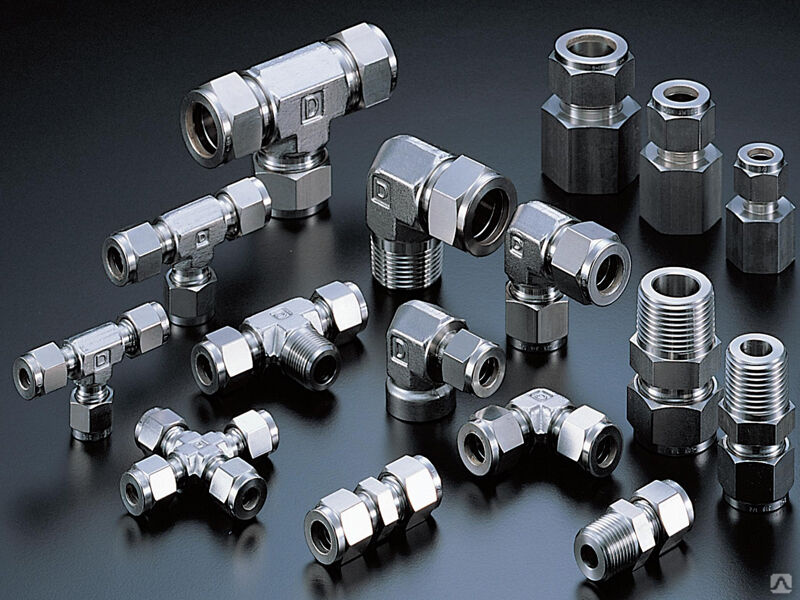

Двойные и одинарные фитинги КИП. КИПиА широко используются в системах перекачки жидкости или газа, таких как нефтеперерабатывающие заводы, химические заводы и предприятия пищевой промышленности. Охватываемый конец инструментального фитинга с двойным обжимным кольцом имеет углубленное отверстие, соответствующее наружному диаметру используемой трубки, а также внутренний конус. Уплотнение выполнено между передним обжимным кольцом и конусом. Трубка удерживается на месте обжимным действием, вызванным затяжкой гайки, которая заставляет переднюю и заднюю втулки врезаться в трубку, прочно удерживая ее на месте. Это позволяет использовать с этими соединителями нерасширенные трубки.
Фитинг с двойным обжимным кольцом
Фитинг с одним обжимным кольцом аналогичен, но имеет переднее обжимное кольцо большего размера и не имеет заднего обжимного кольца. Метод герметизации также аналогичен. Оба типа контрольно-измерительных приборов обычно доступны из нержавеющей стали и латуни.
Фитинги для КИПиА имеют резьбу UNEF (сверхтонкую), а размер определяется внешним диаметром используемой трубки.
Герметичное соединение
На нашем веб-сайте доступны различные фитинги Brennan для различных типов соединений. Проверьте их здесь.
Резьбовые фитинги – The Piping Engineering World
Резьбовые фитинги используются в некритических областях применения, а также в тех случаях, когда рабочая среда находится при температуре окружающей среды, например воздух КИПиА, заводской воздух, охлаждающая вода, питьевая вода и т. д. Поскольку они не требуют сварки, они применяются в местах, где сварка запрещена. Хотя ASME B16.11 предоставляет размеры для резьбовых фитингов размером от 1/8″ до 4″, обычно на технологических установках используются фитинги от 1/2″ до 1-1/2″.
Теги : #Piping_Engineering #Piping_Fitings #Threaded_Fittings
Резьбовые фитинги для трубопроводов
Номиналы для резьбовых фитингов относятся к классам 2000, 3000, 6000. Выбор класса зависит от графика толщины трубы, как указано в ASME B16.11.
Класс 2000 для Sch80 и XS,
Класс 3000: Sch 160, 6000: XXS
Диапазон размеров согласно ASME B16.11 составляет от 1/8″ до 4″.
Стандарты размеров
ASME B16.11 : Кованые фитинги, сварка внахлест и резьба.
MSS-SP-83 : Соединения стальных труб класса 3000, приварные и резьбовые
Доступные фитинги
Колено с резьбой 90 градусов
Используется для поворота трубопровода на 90 градусов в резьбовых трубопроводных системах. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Колено с резьбой 45 градусов
Используется для изменения направления трубопровода на 45 градусов. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Резьбовая заглушка
Используется для закрытия конца трубы. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Прямой и переходной тройник с резьбой
Используется для разветвления под углом 90 градусов того же или уменьшающегося размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Крестовина с резьбой
Они экономно используются для сокращения складских запасов. Вместо них используются два тройника. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16. 11.
Таблица размеров
Полная резьбовая муфта
Используется для прямого соединения одного отрезка трубы с другим. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Резьбовая полумуфта
Используется для соединения резьбового патрубка малого диаметра со сварной трубой большого диаметра. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Резьбовой переходник
Эти фитинги используются в качестве переходника в резьбовых трубопроводных сетях. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Резьбовая шестигранная заглушка
Используется для закрытия одного конца резьбового фитинга, такого как тройник или колено и т. д. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Ниппель с резьбой
Наружный диаметр соответствует стандартным размерам трубы. Длина соответствует требованиям проекта. Изготовлен из стандартного отрезка трубы.
Ниппель с резьбой на обоих концах
Изготовлен из стандартного отрезка трубы в соответствии с требованиями проекта. Используется для соединения двух резьбовых фитингов рядом друг с другом. Внешний диаметр соответствует стандартным размерам трубы.
Ниппель POE TOE
Используется для соединения труб малого диаметра с раструбным сварным швом и труб с резьбой малого диаметра. Внешний диаметр соответствует стандартным размерам трубы. Длина соответствует требованиям проекта.
Резьбовой соединитель трубы к трубке
Типичное использование — соединение трубок приборов с воздуховодами. Также используется для трубок анализатора.
Втулка с шестигранной резьбой
Они используются в качестве переходников в сети трубопроводов с резьбой путем соединения трубы меньшего размера с фитингом с внутренней резьбой большего размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Резьбовые соединения
Соединения позволяют легко устанавливать, снимать или заменять отрезки труб, клапанов или сосудов в резьбовых трубопроводных системах. Для снятия клапана он должен иметь по крайней мере один смежный штуцер, а для удаления трубопровода из сосуда с резьбовыми соединениями каждый выход из сосуда должен иметь один штуцер между клапаном и сосудом. Внутри Union предпочтительны шлифованные швы, хотя доступны и другие облицовки.
Резьбовая переходная вставка
Эти фитинги используются для соединения двух фитингов с внутренней резьбой разных размеров друг с другом.
Заглушка с квадратной головкой
Используется для закрытия одного конца фитинга с внутренней резьбой для будущего расширения. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16. 11.
Таблица размеров
Резьбовая заглушка с круглой головкой
Используется для закрытия вентиляционных и дренажных отверстий клапанов, конденсатоотводчиков и т. д. Также для закрытия концов трубных фитингов с внутренней резьбой. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Резьбовая втулка заподлицо
Используется для соединения трубы меньшего размера с фитингом с внутренней резьбой большего размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.
Таблица размеров
Преимущества резьбовых фитингов
Резьбовые соединения можно легко изготовить из труб и фитингов на месте.
Сводят к минимуму опасность возгорания при установке в местах, где присутствуют легковоспламеняющиеся газы и жидкости.
Недостатки резьбовых фитингов
Использование резьбовых соединений не разрешено ANSI B31. 1, если ожидается сильная эрозия, щелевая коррозия, удары или вибрация, а также при температурах выше 925 F.
При резьбовых соединениях высока вероятность утечки.
Сварка уплотнений может потребоваться в более опасных ситуациях.
Для резьбовых соединений прочность трубы снижается, так как формирование резьбы уменьшает толщину стенки.
Конструкционные материалы
Эти фитинги представляют собой кованые фитинги. Итак, строительные материалы следующие.
A105 : Стандартные технические условия на поковки из углеродистой стали для трубопроводов.
A181 : Стандартные технические условия на поковки из углеродистой стали для трубопроводов общего назначения.
A182 : Стандартные технические условия на кованые или катаные фланцы труб из сплава и нержавеющей стали, кованые фитинги, клапаны и детали для работы при высоких температурах.
A350 : Стандартные технические условия для поковок из углеродистой и низколегированной стали, требующие испытаний на ударную вязкость с надрезом для компонентов трубопроводов.
Образец спецификации материала трубопровода
Элементы: колено 45 градусов, колено 90 градусов, тройник, переходной тройник, заглушки, полная муфта, переходная муфта
Материал: CS: ASTM A105. Оцинкованные, NIC, HIC согласно спецификации.
Материал: SS: ASTM A182 F304L
Резьбовые: 2000:Sch80 и XS, 3000:Sch 160, 6000:XXS
Концы: резьбовые концы с внутренней резьбой,
Размер Стандарт: ASME B16.11
Элементы: переходник «труба-трубка»
Материал: CS:ASTM A105,
Класс: нет данных,
Наконечники: Конец с внутренней резьбой / Двойной компрессионный наконечник, Размер Стандарт: Производитель.
Элементы: Втулка с шестигранной головкой
Материал: CS: ASTM A105,
Концы: Резьбовые концы с наружной/резьбовой внутренней резьбой,
Стандарт: АСМЭ Б16.11
Элементы: Концентрический обжим, Эксцентриковый обжим
Материал: CS: Изготовлен из бесшовной трубы ASTM A234 Gr.
