Соединение арматуры на углах: Армирование углов ленточного фундамента

Содержание

Армирование углов ленточного фундамента

Содержание

  1. Готовимся выполнять угловое армирование – оцениваем факторы и планируем работы
  2. Проектные работы
  3. Подготовка инструмента и необходимых материалов
  4. Армирование углов фундамента – критерии выбора арматуры
  5. Армирование углов ленточного фундамента – оправданная необходимость
  6. Правильное армирование углов – конструктивные нюансы
  7. Как правильно армировать углы
  8. Неправильное армирование – характерные ошибки
  9. Особенности соединения арматуры
  10. Похожие статьи:

Долговечность и устойчивость зданий определяются прочностью фундамента, воспринимающего значительные нагрузки. Для возведения строений широко используется основание в виде усиленной бетонной ленты, укрепленное в угловых зонах стальной арматурой. Армирование углов ленточного фундамента – ответственная операция, позволяющая повысить прочностные характеристики основы. Неправильное армирование является причиной преждевременного разрушения здания. Ведь в стыковых участках концентрируются значительные напряжения. Рассмотрим угловое армирование.

Готовимся выполнять угловое армирование – оцениваем факторы и планируем работы

На подготовительной стадии целесообразно изучить положения строительных норм и правил, соблюдение которых является гарантией надежности возводимых зданий.

Устойчивость строений зависит от различных факторов и усилий, возникающих в процессе эксплуатации:

  • веса постройки;
  • стабильности грунта;
  • реакции почвы при замерзании.
Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго

На здание действуют различные нагрузки:

  • сжимающие усилия;
  • растягивающие напряжения;
  • изгибающие моменты.

Наибольшая концентрация усилий возникает в угловых участках основания.

Именно поэтому важно на подготовительной стадии строительства выполнить следующие работы:

  • проанализировать комплекс факторов, влияющих на прочность конструкции;
  • профессионально разработать проектную документацию на основание;
  • правильно подобрать арматуру для реальных условий эксплуатации.

До начала мероприятий необходимо также приобрести необходимые материалы и подготовить инструменты для выполнения работ. Остановимся на главных моментах подготовительного этапа.

Проектные работы

При отсутствии строительной квалификации, проектирование целесообразно осуществлять силами специалистов. Правильно произведенные проектные мероприятия позволяют создать прочную ленточную основу, которая на протяжении длительного периода сможет обеспечить устойчивость здания.

Без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго

При этом важно учесть следующие моменты:

  • конструктивные особенности и массу будущего здания;
  • почвенно-климатические характеристики этого региона;
  • виды нагрузок, действующих на укрепленное основание.

По результатам анализа выполняются специальные расчеты. В результате принимается решение о глубине закладки бетонной ленты фундамента.

Для различных видов грунтов основа погружается в почву на разную глубину:

  • мелкозаглубленная обеспечивает устойчивость строений на стабильных почвах;
  • глубокопогруженная применяется на грунтах с повышенной концентрацией влаги.

Фундаменты отличаются конструктивными особенностями, в том числе конструкцией силовой решетки. Разработанный в процессе проектирования чертеж содержит информацию о сортаменте применяемой проволоки и особенностях усиления.

Подготовка инструмента и необходимых материалов

[adsense1]

Для усиления продольных и угловых зон ленточного фундамента потребуются следующие материалы:

  • стальные стержни, марка и размеры которых соответствуют требованиям проектной документации;
  • вязальная проволока, применяемая для обеспечения надежной фиксации элементов арматурного каркаса;
  • подкладки под прутки, изготовленные из неметаллического материала, которые поддерживают стабильность зазора.
Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство

Обратите внимание, что проволока для вязания должна быть отожженной. Это повышает ее гибкость и облегчает выполнение работ.

Армирование фундамента ленточного типа производится с помощью стандартного инструмента. Потребуется:

  • оснастка для загиба арматурных прутков;
  • инструмент для резки стержней, например, специальные кусачки или болгарка;
  • строительная рулетка с длиной ленты, соответствующей габаритам каркаса;
  • специальный крючок или плоскогубцы для скручивания вязальной проволоки;
  • молоток, необходимый для рихтовки заготовок силового каркаса.

Инструменты и материалы должны находиться в непосредственной близости от места выполнения работ.

Армирование углов фундамента – критерии выбора арматуры

[adsense2]

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы.

Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Следует изучить, как обозначается арматурный прокат, и использовать стержни со следующими особенностями маркировки:

  • обозначенные индексом C. Он свидетельствует о возможности соединения элементов электрической сваркой;
  • маркируемые буквой К. Это подтверждает повышенную стойкость прутков к воздействию коррозионных процессов;
  • с буквенно-цифровой аббревиатурой А2 или A3. Такую проволоку нельзя соединять дуговой сваркой, ее можно фиксировать только вязальной проволокой.

Укрепление арматурного каркаса осуществляется прутками диаметром 1–1,2 см. Используется прокат, соответствующий требованиям чертежа.

Армирование углов ленточного фундамента – оправданная необходимость

[adsense3]

Нет необходимости дискутировать о целесообразности усиления фундамента строения.

Это обязательная операция, позволяющая повысить характеристики основания:

  • обеспечить увеличенный запас прочности;
  • улучшить устойчивость к воздействию нагрузок;
  • увеличить ресурс эксплуатации основы.

Силовой каркас устанавливается в опалубку до заливки бетона на уровне нулевой отметки и на верхней отметке капитальных стен. Наиболее нагруженные участки находятся в краях основания, где происходит концентрация нагрузок. Важно правильно выполнить усиление для повышения долговечности и устойчивости здания.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке

Изогнутые стальные прутки, размещенные в угловых зонах, повышают прочность фундамента, демпфируют изгибающие нагрузки и обеспечивают целостность бетонной ленты.

Правильное армирование углов – конструктивные нюансы

[adsense4]

Производя армирование участков основания ленточного типа, соблюдайте следующие требования:

  • применяйте цельную арматуру, изогнутую под прямым углом;
  • избегайте стыкового соединения арматурных элементов силового каркаса;
  • производите дополнительную фиксацию вертикальными стержнями;
  • соблюдайте уменьшенный интервал между вертикальными стержнями.

Армированная металлоконструкция в углах подвержена воздействию перпендикулярно направленных нагрузок. Для обеспечения жесткости контура необходимо уменьшить расстояние между вертикальными прутками. В угловых зонах оно должно быть на 50% меньше по сравнению с аналогичными элементами, расположенными на прямолинейных участках.

При выполнении армирования следует соблюдать размеры, указанные в рабочей документации. Необходимо обращать особое внимание на следующие параметры:

  • интервал между вертикальными стержнями каркаса, который должен составлять 0,5–0,8 м;
  • диаметр арматуры 10-16 мм, требуемый для обеспечения прочности;
  • сечение поперечных элементов, составляющее 0,4–1 см;
  • расстояние от каркаса до края бетонной поверхности, составляющее 40–50 мм.
Сгибание арматуры правильно производить под прямым углом

Соблюдайте приведенную очередность сборки пространственной конструкции:

  1. Установите с интервалом 50–80 см вертикальные стержни на прямолинейных участках.
  2. Привяжите к ним проволокой горизонтальные элементы верхнего и нижнего яруса.
  3. Произведите угловое армирование с помощью изогнутой по радиусу стальной арматуры.

При выполнении работ важно обеспечить жесткость соединяемых элементов с помощью вязальной проволоки, а также правильно усилить все зоны ленточной основы.

Как правильно армировать углы

[adsense5]

Максимальная концентрация напряжений, вызывающих растяжение и сжатие, возникает в углах армированной ленты. Это связано с перпендикулярным направлением усилий, которые воспринимает арматура в углах основы. При правильном укреплении угловых зон хорошо демпфируются нагрузки. Ошибки могут вызвать появление глубоких трещин в бетонном массиве.

Повышенная жесткость при усилении ленточного фундамента обеспечивается формированием жесткого замкнутого контура. При этом прочно зафиксированная арматура позволяет в полном объеме передавать усилия элементам пространственного каркаса. Важно не допустить растрескивания угловых зон, откалывания частей основы и расслоения бетонного массива в результате неправильного армирования.

После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован

Производя усиление углов важно соблюдать следующие требования:

  • укреплять угловые части цельными стержнями радиусной конфигурации, которые необходимо надежно зафиксировать;
  • замкнуть силовой контур, полностью исключив стыковые соединения прямых кусков арматуры;
  • использовать для усиления углов ленточного фундамента стальную арматуру диаметром более 10 мм.

После окончания мероприятий по армированию необходимо проверить соответствие размеров собранного пространственного каркаса требованиям чертежа. Отклонения от проектной документации и недостаточная жесткость фиксации прутков вызывают нарушение целостности каркаса. Сдвиг под нагрузкой элементов в точках соединения вызывает появление трещин на основании после бетонирования.

Возможны различные способы укрепления ленточных оснований:

[adsense6]

  • стальной сеткой. Ее можно приобрести в специализированных магазинах или изготовить самостоятельно. Сетка размещается на уровне цоколя и соединяется с перпендикулярно расположенными стальными стержнями. Сетка крепится к вертикальным прутикам по всему контуру с расстоянием между ними 50 см;
  • рифленой арматурой. Пространственная рама собирается из отдельных заготовок, которые крепятся между собой внахлест. Стальные стержни жестко связывают фундамент с несущими стенами строения и формируют общий силовой каркас. В углах основания расстояние между вертикальными прутками составляет 20–25 см.

Изгиб прутьев должен соответствовать форме основы строения и обеспечивается с помощью гибочного приспособления. В зонах нахлеста угловые элементы прочно крепятся к продольным пруткам верхнего и нижнего яруса.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Неправильное армирование – характерные ошибки

[adsense7]

При выполнении работ неопытными застройщиками неизбежно возникают ошибки, отрицательно влияющие на прочностные характеристики:

  • отклонение конструкции от требований чертежа;
  • применение арматуры уменьшенного диаметра;
  • соединение прутков сваркой, нарушающей структуру металла;
  • фиксация стержней в угловых зонах под прямым углом;
  • недостаточная прочность соединения арматуры проволокой;
  • несоответствие конфигурации угловых элементов форме строения;
  • контакт арматурного каркаса с воздушной средой после бетонирования.

В результате ошибок, допущенных в процессе армирования, появляются трещины, снижается прочность конструкции, что может вызвать серьезные последствия.

Особенности соединения арматуры

Размышляя о способе крепления элементов арматурной решетки, многие начинающие застройщики выбирают между двумя методами крепления:

  • применением проволоки для вязания;
  • использованием электросварки.

Часто возникают ситуации, когда стальная решетка изготовлена в точном соответствии с требованиями чертежа, но выбран неправильный способ фиксации арматуры. Обратите внимание, что усиление угловых зон и соединение продольных элементов каркаса может обеспечить повышенную прочность только при использовании вязальной проволоки для соединения стержней. Это проверенный вариант, в надежности которого не стоит сомневаться.

Сварка неспособна обеспечить необходимую жесткость, а повышенная температура изменяет структуру материала при нагреве. В результате велика вероятность повреждения каркаса при нагрузке.

Овладев технологией армирования углов, можно самостоятельно усилить фундамент и не допустить при этом ошибок. Правильно укрепленный фундамент может длительно эксплуатироваться, обеспечивая устойчивость здания.

Как вам статья?

схема действий, вязка и усиление

Ленточные фундаменты являются наиболее востребованным и популярным типом опорной системы в индивидуальном строительстве. Эти конструкции отличаются надежностью, практичностью и долговечностью. Однако эти преимущества удастся воплотить в жизнь только при условии соблюдения технологии монтажа на каждом его этапе. Одним из них является армирование. Наиболее ответственными точками являются углы, принимающие на себя максимальные вертикальные нагрузки.

Содержание

  1. Необходимость армирования углов ленточного фундамента
  2. Схема действий
  3. Правильная вязка и усиление углов
  4. Армирование примыканий
  5. Типичные ошибки и полезные советы

Необходимость армирования углов ленточного фундамента

Самая большая нагрузка приходится на углы ленточного фундамента

Бетон является очень прочным материалом, способным выдерживать большое давление на сжатие. Однако и у него есть свой запас прочности, особенно это касается нагрузок на скручивание и излом. Именно они приходятся на углы ленточных опорных систем.

Необходимость правильного армирования этих участков обусловлено следующими факторами:

  • Неравномерность давления на разные стороны основания. Это приводит к возникновению напряжения на стыках. Компенсировать и нейтрализовать их может металлический каркас.
  • Сосредоточение линейных нагрузок. Они передаются по монолитной ленте к углам, где достигают значительных величин.

Железный каркас выполняет функцию жесткой и упругой рамы, нейтрализующей оказываемое зданием и грунтом давление на опорную систему.

Схема действий

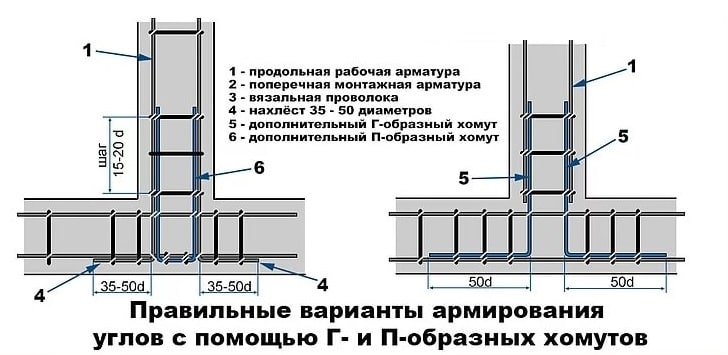

Способы армирования углов с помощью П-образных хомутов

Достижение прочности углового узла каркаса ленточного фундамента достигается правильным использованием уже имеющихся и проверенных практикой технологий.

Существуют такие способы углового соединения арматуры:

  • Внахлест. Производится сгибание свободных концов внешней и внутренних горизонтальных прутов и завод их внахлест на противоположные по ориентации линии. Дополнительная прочность обеспечивается перемычками.
  • Хомутами Г-образной формы. Здесь также осуществляется переход с внешней на внутреннюю продольную арматуру с помощью нахлестового соединения. Полученный узел фиксируется Г-образным фрагментом со стороной 50-80 см.
  • Хомут П-образной формы. Внутренние и внешние линии сгибаются в П-образные контуры, которые замыкаются вертикальными и горизонтальными фрагментами. Считается наиболее прочным и надежным узлом.
  • Тупой угол. Такие соединения не несут высокой нагрузки, но тоже требуют внимания. Соединение осуществляется путем перехода внешних и внешних прутов на противоположные стороны с нахлестом от 50 см. При этом вертикальные и горизонтальные перемычки ставятся в 2 раза чаще.

При создании вертикальной и замкнутой монолитной плиты рекомендуется использовать одну технологию для вязки арматуры углов. Это позволит создать равный запас прочности по всему фундаменту. Даже если лента заливается на ростверк, эти участки все равно остаются критическими в плане нагрузки.

Правильная вязка и усиление углов

Сварку использовать нельзя. Вместо нее применяют проволоку для соединения арматуры

Соединение прутов целесообразно осуществлять с помощью обжима прутов с помощью проволоки или пластиковых стяжек. Использование сварки не рекомендуется по двум причинам. Первая заключается в том, что после сильного нагревания металл становится гибким и хрупким. Второй минус — под окалиной развивается ржавчина, которая со временем разрушает соединение.

Для вязки нужно использовать проволоку толщиной 1-1,3 мм в рулонах или обоймах из готовых хомутов. Скручивать проволоку можно плоскогубцами, ручным крючком или полуавтоматическим аккумуляторным пистолетом. Пластиковыми стяжками работать проще и быстрее, но этот вариант не отличается должной прочностью и дорого стоит.

Сгибание угловых фрагментов следует проводить без предварительного нагревания арматуры, используя станок или тиски. После проведения соединений устанавливаются распорки на боковых и нижних фрагментах каркаса. Оптимальным вариантом являются звездочки, которые закрепляются без клея и сварки. Бетон тяжелый и вязкий, а жесткая фиксация армирующей конструкции не позволит ей сдвигаться в стороны при заливке раствора.

При монтаже каркаса нужно выдерживать расстояние не только между внутренними и внешними линиями. Вертикальные перемычки должны устанавливаться с шагом 40-80 см, а в углах — 20-40 см друг от друга. Основные пруты выбираются диаметром 10-16 см, а вспомогательные — 6-10 мм. Целесообразно выбирать арматуру с рифленой поверхностью, которая обеспечивает лучшее сцепление с вязальной проволокой и бетоном. Следует обращать внимание на маркировку металла. «С» означает, что его можно сваривать, а «К» — что он устойчив к коррозии.

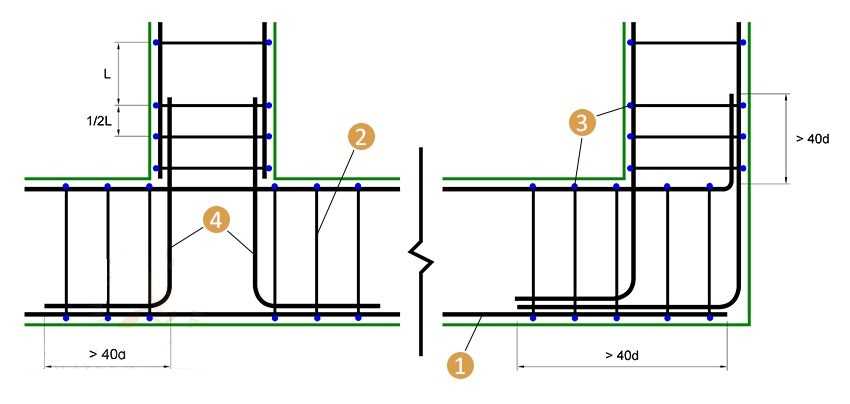

Армирование примыканий

Схема армирования углов ленточного фундамента аналогична способам, которые применяются при соединении прутов в острых, прямых и тупых углах.

В местах примыканий внутренних фрагментов к периметру фундамента используются такие методы стыковки:

  • внахлест;
  • Г-образными хомутами;
  • П-образными хомутами.

Соединение проводится аналогично угловым соединениям, только все действия выполняются дважды, в зеркальной ориентации. Дополнительно места стыков усиливаются продольными фрагментами, проходящими по внутренним и внешним прутам.

Типичные ошибки и полезные советы

Сварка арматуры встык приводит к появлению ржавчины

Основные ошибки, чаще всего встречающиеся при армировании ленточной опорной системы:

  • работа без чертежа и предварительных расчетов, что приводит к возникновению трудностей при сборке и нарушениям ее технологии;
  • армирование угловых зон с вязкой стержней продольных прутов под прямыми углами;
  • монтаж гнутых элементов без анкеровки;
  • соединение арматуры сваркой встык, что является крайне ненадежным вариантом;
  • вязка перекрестий без применения сгибов и нахлестов;
  • использование сварки для металла, который для этого не предназначен;
  • применение в качестве подставок и распорок железных деталей или материалов, которые впитывают влагу — это приводит к поражению каркаса ржавчиной;
  • армирование фундамента прутами сомнительного происхождения или не имеющими недостаточный запас прочности;
  • проведение сборки из металла покрытого ржавчиной и не прошедшего предварительной обработки от коррозии;
  • забивание вертикальных элементов каркаса в землю сквозь дренаж и гидроизоляцию.

Ошибки армирования являются причинами появления трещин в углах основания, дорогостоящего ремонта, перекосов и возможного обрушения строения.

БЕТОННЫЕ УГЛОВЫЕ ДЕТАЛИ — NCMA

ТЭК 05-09А

ВВЕДЕНИЕ

Углы здания обычно строятся первыми, затем заполняется оставшаяся часть стены. Поскольку они определяют конструкцию остальной части стены, строительство углов требует особого внимания. Крайне важно, чтобы угол был построен, как показано на фундаменте или плане этажа, чтобы сохранить модульные размеры.

Для обеспечения максимальной эффективности и экономичности строительства элементы из бетонной кладки должны проектироваться и изготавливаться с учетом модульной координации. Углы, однако, представляют собой уникальные ситуации, поскольку фактическая ширина стандартных единиц составляет 3 ⅝, 5 ⅝, 7 ⅝, 9⅝ и 11 ⅝ дюйма (92, 143, 194, 244 и 295 мм). Для того, чтобы сохранить 8-в. (203 мм), специальные угловые детали были разработаны для наиболее типичных ситуаций.

На рисунках с 2 по 6 показано, как можно сконструировать углы, чтобы свести к минимуму обрезку блоков при сохранении модульности конструкции. Вертикальная сталь, хотя и не всегда требуется, часто используется на угловых пересечениях.

БЛОКИ

В отличие от носилок, блоки, используемые в угловых конструкциях, имеют квадратные концы (см. рис. 1). Кроме того, доступны универсальные или прорезные блоки с двумя близко расположенными перемычками в центре, которые позволяют легко разбирать блок на стройплощадке, облегчая угловую конструкцию. Также могут быть доступны другие специальные блоки, такие как блоки со скошенными концами, образующие угол 45° с лицевой стороной блока, которые используются для формирования стен, пересекающихся под углом 135°. Справочник форм и размеров бетонной кладки (ссылка 2) содержит иллюстрации дополнительных угловых элементов, в том числе с архитектурными поверхностями. Элементы соседних рядов перекрываются, образуя бегущую связку в углу. Архитектурные блоки, например, с разделенными или рифлеными гранями, часто доступны с архитектурной отделкой с двух сторон для размещения угловой конструкции.

Для получения информации о наличии устройства необходимо связаться с местными производителями.

Рис. 1—Бетонные блоки, используемые для возведения углов
Рис. 2—Угловые детали, стены толщиной 4 дюйма (102 мм)
Рис. 3 и 4—Угловые детали НОРМЫ

ДЛЯ ПЕРЕСЕЧАЮЩИХСЯ СТЕН

Строительные нормы и правила для каменных конструкций (ссылка 4) предусматривают три варианта передачи напряжения от одной стены к другой в местах пересечения стен, каждый из которых требует, чтобы кладка была уложена подвижной связью. Эти три варианта через: бегущую связь; стальные соединители; и связующие балки. Угловая конструкция обеспечивает передачу сдвига за счет подвижной связи. Текучее соединение (определяемое как размещение каменных блоков таким образом, что головные стыки в последовательных рядах смещены по горизонтали не менее чем на одну четверть длины блока) обеспечивает достаточную блокировку блоков в углу для передачи сдвига. Когда какое-либо из этих условий не выполняется, необходимо предотвратить передачу сдвигающих усилий между стенами.

Ссылки

  1. Аннотированные детали проекта и конструкции для бетонной кладки, TR 90B. Национальная ассоциация бетонщиков, 2003 г.
  2. Каталог форм и размеров бетонной кладки, CM260A. Национальная ассоциация бетонщиков, 1997 г.
  3. Справочник инспектора по железобетонной кладке, 4-е издание. Институт масонства Америки, 2002 г.
  4. Строительные нормы и правила для каменных конструкций, ACI 530-02/ASCE 5-02/TMS 402-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.

NCMA TEK 5-9A, редакция 2004 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Automated Rebar for Wall Corners — программное обеспечение BIM и Autodesk Revit Apps T4R (Tools for Revit)0005

Стены можно соединять по-разному, в зависимости от страны и типа стены, будь то сборная или монолитная. Моделирование соединительных стержней для стен в Revit занимает довольно много времени, поэтому мы пошли дальше и автоматизировали его на основе примеров, которые прислали некоторые наши клиенты из сейсмических регионов.

Это новое обновление для нашего инструмента Wall Reinforcement позволяет вам как арматура должна быть размещена в угловых соединениях стен, что устраняет задачу моделирования этих соединений вручную. Еще один способ снизить нагрузку на BIM. Используйте его на монолитных или сборных бетонных стенах. Вот краткий обзор того, что теперь вы можете делать с углами стен автоматически.

Существует несколько вариантов определения размещения угловых арматурных стержней в конфигурациях. Вам просто нужно выбрать формы стержней, которые должны быть смоделированы, а затем создать армирование для выбранных стен.

В этом обновлении конфигурации можно применять к перпендикулярным углам стен. В будущем мы рассмотрим другие типы соединений со стенами и формы угловых перекладин в зависимости от поступивших запросов клиентов. Так что обращайтесь, если у вас есть запрос!

Вот краткое видео, показывающее автоматическое размещение угловой арматуры стены.


Текущие пользователи нашего решения BIM для сборного железобетона для Revit, обязательно загрузите это последнее обновление для функции армирования стен через док-станцию ​​TOOLS4BIM.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
