На днях встречался с моим будущим руководителем по новому объекту, ему предложили использовать муфты для стыковки арматуры при монолитных работах. Я решил разобраться с этим вопросом и посчитать выгоду их использования.
Производитель пишет о ряде плюсов использования, разберемся по порядку:

1. Время монтажа.

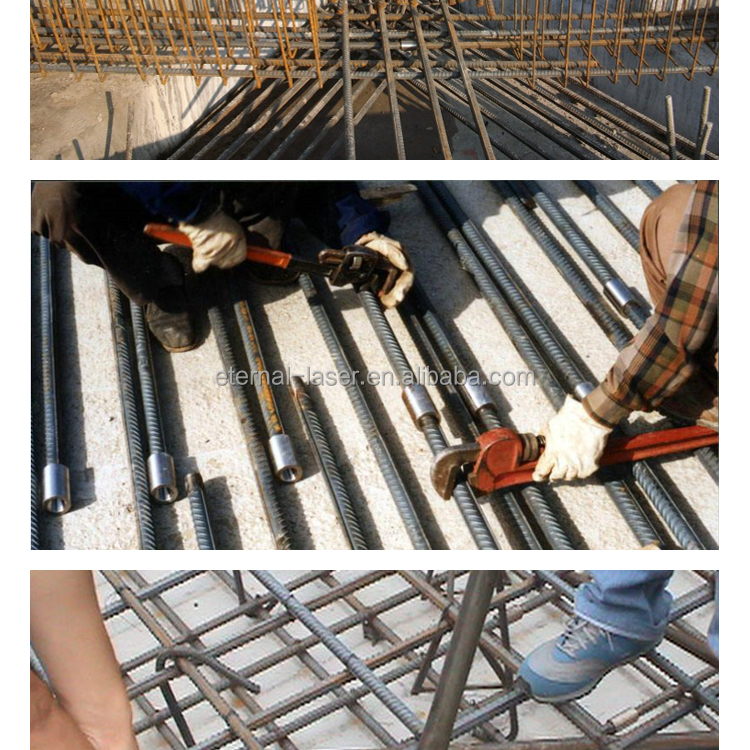

На ролике, с сайта производителя, рабочие (по всей видимости американские) соединяют арматуру внахлест и вяжут её плоскогубцами! Потом декларирует человек: после внедрения муфт, время монтажа значительно сократилось. Ещё бы, у нас даже таджики уже ни плоскогубцами, ни гвоздями не вяжут.
По существу. Время монтажа практически одинаковое. Но следует учитывать, для муфтовых соединений предварительно нужно нарезать резьбу и прикрутить муфту.

2. Переармированность конструкции в зоне соединений.
Да, полностью согласен. При стыковке внахлёст увеличивается количество стержней в месте соединения:

но не вдвое, как показано, а на половину, т.к. соединения делаются вразбежку. Иногда даже небольшое увеличение стержней в сечении создает проблемы, это явный плюс муфтам.

3. Стоимость.
Стоимость муфтового соединения складывается из станка, для нарезки резьбы (+ электричество) и самих муфт.
Стоимость при соединении внахлёст —  главным образом перерасход арматуры (40 — 45 диаметров соединяемой арматуры) на одно соединение.

По сути надо сравнить стержень длинной в 45 диаметров, со стоимостью муфты. На неделе узнаю стоимости у нас по области и напишу всё в цифрах.

Нашел на одном из сайтов аналогичный расчёт по Украине.

Вывод.
Из расчетов видно, что использовать муфтовые соединения для арматуры меньше 26 диаметра не выгодно. А если учесть что при строительстве монолитного дома основной является арматура 10 — 12 диаметра, то нет смысла заморачиваться. Покупать и устанавливать станок на стройплощадке, для монтажа только муфт на арматуру от 26 диаметра и выше тоже не вижу смысла, а делать все на муфтовых соединениях боюсь приведет к перерасходу денежных средств.

Ещё один минус муфтовых соединений — они усложняют монтаж уже связанных арматурных каркасов. Для этого необходимо использовать позиционные муфты, которые дороже.

• grifith28 : Муфтовые соединения арматуры [+0]
• elvaso : муфтовые соединения [+0]
• Алексей Петров : (no subject) [+0]
• ext_4574924 : (no subject) [+0]
• Виктор Федоров : одна реклама [+0]

Powered by LiveJournal. com

Соединение арматуры муфтами — «Кременчук

24 июля 2021, 00:09

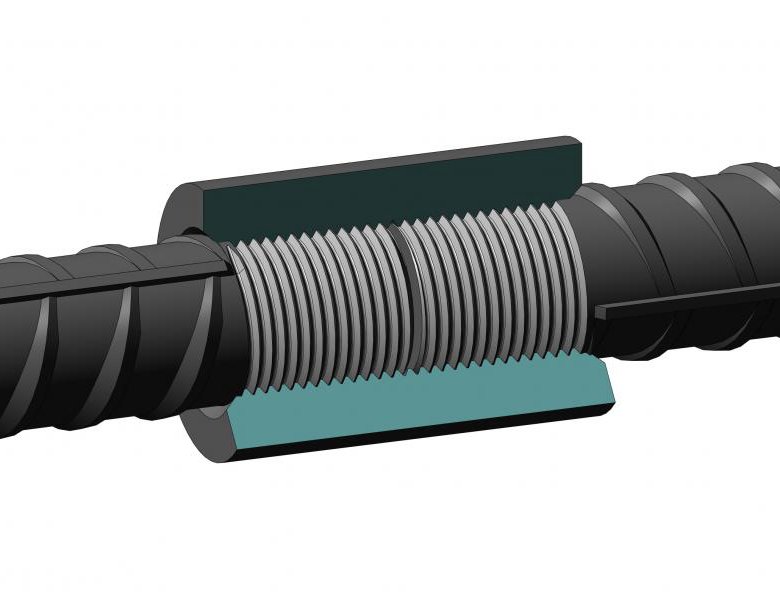

Муфтовое соединение арматуры – простота и надежность

На сегодняшний день, соединение арматуры муфтами является стандартизированным методом, который активно используется на территории многих стран. Данный метод заключается в использовании специальной муфтовой системы, которая позволяет фрагментами устранить стыки на арматурных вязках с помощью их замены на муфтовые соединения арматуры.

В настоящее время муфтовое соединение арматуры, подробнее о котором можно узнать на сайте https://sprut-ukraina.com.ua/, используют практически в любой строительной отрасли. Таким образом, предоставляется возможность максимально надежно сооружать практически любые современные строения и при этом исключить вероятность возникновения какие-либо разрушений в будущем.

Метод соединения арматуры муфтами является инновационным, но в то же время широко востребованным при строительстве многоэтажных зданий, гидростанций, мостов и даже атомных станций. Если использовать муфтовое соединение арматуры, то автоматически исключается вероятность появления механических конструкционных повреждений.

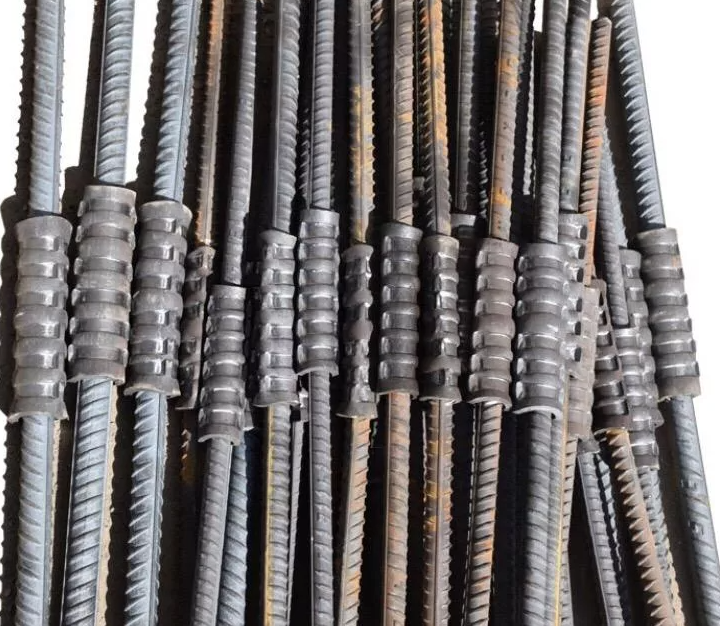

Соединение арматуры муфтами: особенности и преимущества

Муфтовое соединение арматуры получило достаточно широкое распространение, прежде всего, за простоту и надежность подобного метода. Однако, это далеко не все преимущества, которыми обладает соединение арматуры на муфтах, поэтому предлагаем рассмотреть их более подробно.

Соединение арматуры муфтами обладает следующими основными преимуществами:

• Муфты для соединения арматуры имеют достаточно маленькие габаритные размеры, которые, несмотря на это, гарантируют надежное равнопрочное соединение арматуры.
• Благодаря простоте и достаточно высокой скорости проведения сборки необходимой конструкции, не понадобится даже специальное оборудование, а также можно будет сэкономить достаточно много времени и усилий.
• В случае использования соединения арматуры муфтами прочность между всеми соединенными частями распределяется равномерно, что гарантирует дополнительную надежность и прочность всей строительной конструкции.
• В случае необходимости, соединение арматуры на муфтах позволяет, чтобы стыки располагались в одном сечении.
• Примечательно также и то, что соединение арматуры муфтами можно использовать даже в криогенных условиях, что достаточно важно и востребовано.
• Качество бетона и диаметр арматуры никак не влияет на это, какое будет качество соединения.

Используя муфтовое соединение арматуры от Спрут-Украина, соблюдаются все требования и нормы технологического процесса, что в итоге приводит к достижению качественного и надежного соединения.

Строительство

Поделиться:

Похожие статьи

Популярные статьи

Руководство по фитингам для труб и их использованию

Если вы занимаетесь монтажом или ремонтом сантехники, вам необходимо купить трубы и фитинги.

Сомневаюсь, что найдется сантехник-сделай сам, который не испытывал разочарования, совершая многочисленные поездки в хозяйственный магазин, чтобы завершить ремонт. Я знаю, что у меня есть.

Собирать сеть труб разного диаметра и из различных материалов можно так же, как собирать пазл. Иногда вы не знаете точно, какой фитинг купить, пока не дойдете до той части головоломки, где он вам нужен.

Сантехника различается по размеру, назначению и материалу. Вам часто приходится связывать трубы из разных материалов с помощью переходных фитингов. Широко используемые сегодня материалы — медь, ПВХ и ХПВХ, PEX, АБС, оцинкованная сталь и чугун — практически все можно соединить друг с другом с помощью соответствующих фитингов.

При всем многообразии размеров труб и материалов можно запутаться. Фитинги для водопроводных линий отличаются от фитингов для дренажных и канализационных линий. Неудивительно, что профессиональные сантехники никуда не уезжают без грузовика с фитингами. Это их волшебный шкаф, позволяющий выполнять установку и ремонт намного эффективнее, чем такие любители, как я.

На этой странице

Фитинги для водопровода

PEX быстро становится предпочтительным материалом для водопроводов. Но ПВХ, ХПВХ и медь по-прежнему широко используются, как и оцинкованная сталь на открытом воздухе.

Популярность материала PEX обусловлена ​​его гибкостью (он может сгибаться вокруг углов), долговечностью и простотой сборки. Вы просто соединяете трубы и фитинги PEX вместе, а не склеиваете (ПВХ и ХПВХ), паяете (медь) или скручиваете их (оцинкованная сталь).

Вот фитинги, которые вам, скорее всего, понадобятся при сборке или ремонте водопровода:

• Муфта: Соединяет два отрезка трубы по прямой линии. Всякий раз, когда вы разрезаете трубу во время ремонта, вам понадобится муфта, чтобы собрать ее обратно.
• Колено: Для изменения направления трубы. Наиболее распространенными углами изгиба являются 90 градусов (иначе локти) и 45 градусов. Отводы обычно изготавливаются из того же материала, что и труба, за исключением отводов PEX, которые изготавливаются из латуни или твердого пластика.
• Тройник: В форме буквы «Т» с двумя параллельными портами и одним перпендикулярным. Используется для добавления ответвления. Когда ответвление отличается по размеру от основного, можно выполнить соединение с помощью переходного тройника.
• Переходник: Еще один способ соединения труб разного диаметра. Он может иметь форму раструба (обычно для медных и оцинкованных труб) или входить в большую трубу (чаще для пластика). Первый тип представляет собой раструбный переходник, а второй — переходную втулку.
• Соединение: Тип соединителя, который можно разобрать. Его большая резьбовая гайка скрепляет две половины соединенной трубы. Вы можете использовать его вместо муфты в любой ситуации, когда вы временно разбираете трубы.
• Резьбовой переходник: Чтобы соединить трубу с помощью шлицевого соединения клеем или пайкой с трубой с резьбой, вам понадобится резьбовой переходник. Он может иметь мужские или женские резьбы. Резьбовые переходники соединяют пластиковые трубы друг с другом, или медные сами с собой или с латунными.
• Компрессионный фитинг: Позволяет соединять пластиковые или медные трубы без клея или пайки. Большинство из них имеют кольцо, которое надевается на трубу, и гайку, которая затягивается на фитинге, заклинивая кольцо в зазоре между трубой и фитингом. Компрессионные фитинги позволяют легко ремонтировать трубы. Большинство современных запорных клапанов для кранов и унитазов имеют компрессионные фитинги.

Семейный мастер на все руки

Канализационная и дренажная арматура

Чугун был распространенным материалом для дренажных труб в первой половине 20-го века. Обычно они соединяются с помощью муфт с резиновыми прокладками, окруженными оболочкой из нержавеющей стали.

В настоящее время большинство трапов изготавливается из ПВХ или АБС-пластика. Пластиковые сливные фитинги обычно приклеиваются, но те, которые вам, возможно, придется временно снять, например заглушки для очистки, имеют резьбу.

Вот самые распространенные сливные фитинги. В список не включены муфты и обычные отводы, потому что они аналогичны тем, которые используются для водопроводных труб и служат тем же целям.

• Удлиненный отвод: Делает изгиб на 90 градусов по более длинной дуге, чем у обычного отвода, что позволяет воде течь более плавно. Используется для соединения вертикальных дренажных линий с горизонтальными.
• Прямой тройник: Выполняет ту же функцию, что и тройник для водопровода, но редко используется для дренажа. Они в основном предназначены для вентиляционных отверстий, связывая горизонтальные трубы с вертикальными трубами.
• Гигиенический тройник: Также известный как санти, он имеет патрубок на перпендикулярном отверстии, чтобы вода текла в направлении патрубка. Используйте его, чтобы соединить горизонтальную сливную линию с вертикальной, но не вертикальную с горизонтальной. Это работа следующей примерки.
• Звездочка: Звездочка в форме буквы «Y» выполняет ту же функцию, что и санитарный тройник, но с меньшей вероятностью обратного потока. Это фитинг, необходимый для подключения вертикального слива от раковины или унитаза к канализации. Вы также можете использовать его для соединения горизонтальной канализационной трубы с вертикальной.
• Двойная звезда: Как и следовало ожидать, здесь два впускных порта вместо одного. Он обычно используется для подключения раковины с двумя раковинами к одинарному P-сифону.

Семейный мастер на все руки

Переходные фитинги

Если вы соединяете трубы из ПВХ или ХПВХ с медью, чугунные трубы с АБС или оцинкованные трубы с медью, вам понадобится переходной фитинг. В некоторых случаях можно сделать это, взяв два резьбовых переходника из разных материалов и скрутив их между собой. Но часто проще использовать адаптер, специально предназначенный для их соединения, если вы можете его найти.

• Переходник для соединения пластмассы с медью: Этот фитинг имеет наружную медную резьбу на одном конце и шлицевое соединение из ПВХ или ХПВХ на другом. Припаяв адаптер с внутренней резьбой к медной трубе, вы ввинчиваете адаптер и приклеиваете пластиковую трубу к скользящему соединению.
• Диэлектрическое соединение: Используется для соединения меди или латуни с оцинкованной сталью, его изолирующая шайба обеспечивает электростатическое разделение труб для предотвращения коррозии. Диэлектрические соединения обычно используются при установке водонагревателей.
• Соединение чугун-пластик: Они широко известны как соединения Fernco по имени компании, которая производит большинство из них. Они состоят из резинового цилиндра, окруженного оболочкой из нержавеющей стали, и двух или более трубных хомутов с резьбой, затягиваемых отверткой.

Семейный мастер на все руки

Крис Дезиел

Крис Дезиел работает в сфере строительства более 30 лет. Он помог построить небольшой город в пустыне Орегона с нуля и помог основать две компании по ландшафтному дизайну. Работал плотником, сантехником, мебельщиком. Дезиэль пишет статьи о «сделай сам» с 2010 года и работал онлайн-консультантом, в последнее время — в службе Pro Referral компании Home Depot. Его работы были опубликованы на Landlordology, Apartments.com и Hunker. Дезиэль также публикует научные материалы и является заядлым музыкантом.

Фитинги по типам — Типы фитингов, Thepipefittings.com

Главная / Фитинги по типам

Фитинги широко востребованы в любых трубопроводных и водопроводных системах, используемых в промышленных и коммерческих целях. Фитинги позволяют соединять трубы или устанавливать их в соответствующем месте, а также заканчивать или закрывать их, где это необходимо. Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требуют времени и различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводов и сантехнических систем. Выпускаются тысячи специализированных фитингов. Для каждого типа труб или труб требуется свой тип фитингов, но обычно все фитинги имеют некоторые общие черты. Фитинги доступны везде, где продаются сантехнические материалы.

Типы фитингов и их функции

1. Колена: Такие фитинги используются для изменения направления потока. Они в основном доступны в двух стандартных типах — с углами 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено 90 градусов в основном используется для подсоединения шлангов к водяным насосам, клапанам и стокам настила, в то время как колено 45 градусов в основном используется в водопроводных сетях, электронных и химических промышленных трубопроводных сетях, пищевых продуктах, трубопроводах кондиционирования воздуха, садовом производстве, сельское хозяйство и солнечная энергетика.

Возможные варианты: Акрилонитрил-бутадиен-стирол (АБС-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая сталь (оцинкованная и черная) и медь.

2. Муфты: Муфта представляет собой трубную арматуру, используемую для остановки утечек в сломанных или поврежденных трубах. Соединяемые трубы должны быть одинакового диаметра. В сантехнике используются два типа муфт: обычная муфта и скользящая муфта. Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Возможные варианты: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкая (оцинкованная и черная) и нержавеющая сталь.

3. Муфта: Этот тип фитинга почти аналогичен муфте по функциям, но с той лишь разницей, что муфту можно легко снять в любое время, а муфту нельзя. Различные диэлектрические муфты используются для соединения труб из разных материалов, чтобы избежать гальванической коррозии между ними. Эти фитинги для труб состоят из гайки, внутренней и наружной резьбы.

Возможные варианты: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры присоединяются к трубам либо для увеличения их длины, либо если трубы не имеют соответствующих концов. Эти фитинги для труб делают концы трубы с наружной или внутренней резьбой в соответствии с необходимостью. Это позволяет соединять разные трубы без какой-либо сложной настройки. Они в основном используются для ПВХ и медных труб.

Возможные варианты: АБС, ХПВХ, медь, ковкий (оцинкованный и черный), ПВХ, латунь и нержавеющая сталь.

5. Ниппель: Это короткий конец трубы, который работает как соединение между двумя другими фитингами с наружной резьбой. Закрытый ниппель — это тип фитинга трубы, на котором нарезана непрерывная резьба. Они в основном используются в шлангах и сантехнике.

Возможные варианты: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Переходник: Этот параметр трубы используется для уменьшения размера потока трубы от большего к меньшему. Существует два вида редукторов: концентрический редуктор и эксцентриковый редуктор. Первый имеет форму конуса, используемого для постепенного уменьшения размера трубы. Последний имеет один край, обращенный к горловине соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Этот Т-образный фитинг, используемый в водопроводной системе, имеет один вход и два выхода, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и обеспечения их направления потока как одного. Если все три стороны этого фитинга одинаковы по размеру, он называется равным тройником, в противном случае — неравным тройником.

Возможные варианты: АБС, медь, ХПВХ, ПВХ, латунь, хромированная латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

8. Крестовина: Этот тип фитинга имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединен к четырем трубам, сходящимся в одной точке. Есть либо один вход и три выхода, либо наоборот, чтобы вода или любая другая жидкость текла в четырех разных направлениях. Эти виды трубной арматуры обычно используются в системах пожаротушения.

Возможные варианты: ПВХ, латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

9. Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов в полноценную трубопроводную систему. Они позволяют легко очищать или проверять всю систему изнутри. Они крепятся к трубам с помощью сварки, резьбы или завинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступный в: Латунь, медь, ковкий (оцинкованный и черный) и ПВХ.

10. Крышки и заглушки: Оба эти фитинга используются для временного или постоянного закрытия концов трубы. Заглушки устанавливаются внутри трубы и имеют резьбу, чтобы сохранить трубу для будущего использования. Существует множество способов крепления колпачка к трубе, таких как пайка, клей или резьба, в зависимости от материала трубы.

В наличии: АБС, латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с соединением или муфтой, используемыми для той же цели.

Возможные варианты: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (оцинкованный и черный).

12. Тройник: Этот тип трубной арматуры используется в дренажных системах и имеет отвод под углом 45 градусов, чтобы обеспечить плавный поток воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Они бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части трубопроводной системы для обслуживания или ремонта. Дроссельные клапаны служат для регулирования величины давления жидкости в трубе; они также могут противостоять стрессу, вызванному этим процессом.

14. Штуцер: Штуцер — еще один полезный фитинг, используемый в водопроводной системе для соединения гибких трубок с трубами. Он имеет конец с наружной резьбой на одной стороне, который соединяется с внутренней резьбой, а другой конец имеет трубку с одним или несколькими шипами, которая вставляется в гибкую трубку. №

Доступный в: Латунь для горячей воды и пластик для холодной воды.

15. Тройник-переходник: Этот тип тройникового фитинга обычно используется в напорных водяных системах отопления для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: эти фитинги используются, когда стандартный размер фитинга не подходит для этой цели. Как фитинги соединяются с трубами?
Фитинги для труб бывают либо с наружной, либо с внутренней резьбой. В резьбе фитингов, внутренняя резьба находится внутри, а наружная резьба на внешней стороне. Фитинги для труб с одним концом с внутренней резьбой и одним концом с наружной резьбой называют уличной арматурой. Фитинги используются для соединения труб или трубы двумя способами:

• С помощью резьбы: Трубы с резьбой свинчиваются для соединения или присоединиться. Как правило, металлические трубы имеют резьбу, и они имеют резьбу. арматура.
• С помощью скользящей посадки: Трубы с скользящей посадкой используют втулки, которые вставляются в друг друга. Пластиковые трубы имеют резьбу или скользящую посадку.

Соответственно фитинги организованы следующим образом:

• Наружная резьба: Наружная резьба. вкручиваются в внутри конца трубы большего диаметра с внутренней резьбой.
• Внутренняя резьба: Внутренняя резьба. Получите резьбу с наружной резьбой фитинги.
• Штуцер с наружной резьбой: Без резьбы. Получите более узкий.
• Муфта с внутренней резьбой: Муфта с внутренней резьбой: Без резьбы. Сделано, чтобы проскальзывать в чуть больший мужской рукав.

Назначение фитинга:

Основное назначение любого трубопроводного фитинга заключается в следующем:

• Соединение отверстий двух или более труб или трубок.
• Соединение секций труб.
• Подсоединение трубы к другому аппарату.
• Изменение направления жидкости/потока жидкости.
• Поддержание или регулирование потока.
• Закрытие и герметизация трубы.

Критерии выбора фитингов:

Трубопроводная арматура должна выбираться с учетом определенных факторов. Они как следует:

• Типы соединений: При покупке фитингов вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может быть с внутренней резьбой. в то время как другая женщина резьба. Один конец может быть мужским, а другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют соответствующие концы, которые могут удовлетворить любые требования.
• Материалы конструкции: Как правило, фитинг должен быть из того же материала, что и материал, используемый для изготовления труба, в которую он будет вставлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным кодам или стандартам. в трубах из другого материала.
• Проверка потока: Чтобы поддерживать постоянный поток, концы фитинги должны быть немного больше, чем остальная часть трубы, поэтому что они могут вмещать соединения без сужения внутреннего диаметр (ID) трубы.
• Тип фитинга: Помимо материалов для труб, фитинги для труб идентифицируются по типу фитинга — резьбовой или накидной, с наружной резьбой или женский.
• Размер: При измерении размеров трубной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи край или наружный диаметр, в то время как фитинги с внутренней резьбой измеряются до внутреннего края вход или ID.
• Толщина: Так же, как трубы доступны в ряде разной толщины или «графика», так еще и труба арматура.
• Конструкция: Каждая труба или трубка предназначена для передачи определенных конкретных типов жидкостей, жидкостей, газов, химических веществ при различных условия. Соответственно, фитинги для труб также доступны в разнообразие дизайнов.
• Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, по которым разные трубы фурнитура градуированная. Например, ASTM, ASME, BSP и т. д. стандарты, установленные для фитингов труб, и эти стандарты диктуют их использование.

Фитинги для труб в зависимости от назначения:

В зависимости от предназначения трубопроводную арматуру можно разделить на: под:

• Фитинги для удлинения или окончания участков трубопровода: Для Например, муфты, переходники, соединения, заглушки и заглушки для труб.
• Фитинги для изменения направления трубы: Например, Отводы
• Фитинги для соединения двух или более труб: Например: Тройники, крестовина, колена с боковым входом, тройники
• Фитинги для изменения размера трубы: Например, переходники, Втулки, Муфты
• Фитинги для управления или регулирования потока: Например, Клапаны
• Инструменты для монтажа труб: Например, крепеж для труб
• Фланцы труб

На основе вышеуказанных категорий ниже мы даем представление о различные типы трубной арматуры, доступные на рынке.
