квалифицированный расчет плиты перекрытия позволит изготовить даже нетиповую конструкцию, необходимую при строительстве или реконструкции

Для того чтобы определить, выдержит ли перекрытие здания нагрузку, которая будет приходиться на нее от веса технологического оборудования, скопления людей, мебели и других факторов, проектными организациями производится расчет плиты перекрытия, на основании которого подбираются серийные железобетонные конструкции заводского изготовления.


Какие данные служат основанием для расчета плиты перекрытия

Проектирование перекрытий промышленных и гражданских зданий начинается с определения суммарной нагрузки, воздействующей на них. Здесь учитывается:

  • вес технологического оборудования, установленного на перекрытии;
  • проектный вес конструкции пола;
  • вес подвесного потолка и инженерных коммуникаций, закрепленных на нижней плоскости перекрытия;
  • собственный вес плиты перекрытия;
  • масса перегородок, смонтированных на перекрытии;
  • в общественных зданиях, в расчет включается также вес людей, которые могут находиться на одном квадратном метре площади этого перекрытия.

Сбор нагрузок является одним из наиболее важных и ответственных этапов проектирования строительных конструкций, поскольку правильный учет всех факторов гарантирует безопасность здания в целом.

После того как определена величина нагрузки, приходящейся на конструкцию, производится статический расчет плиты перекрытия, который заключается в вычислении усилий в середине изделия и на ее опорных частях.

С учетом величин пролетных и опорных моментов, перерезывающих усилий рассчитывается необходимое для восприятия расчетных нагрузок количество, диаметр и механические характеристики арматуры и прочностные показатели бетона. При конструировании плит, испытывающих значительные усилия и перекрывающих большие пролеты, эти железобетонные изделия могут быть запроектированы с предварительно напряженной арматурой.

Конструктивные решения плит перекрытия зависят от вида конструкции. Так, в ребристых плитах основная рабочая арматура, воспринимающая пролетные нагрузки размещается в главных ребрах, располагающихся вдоль длинных сторон плиты, а равномерно-распределенная нагрузка приходится на второстепенные ребра, идущие поперек пролета и полку плиты.

Ребра армируются плоскими каркасами, а полка – сеткой.

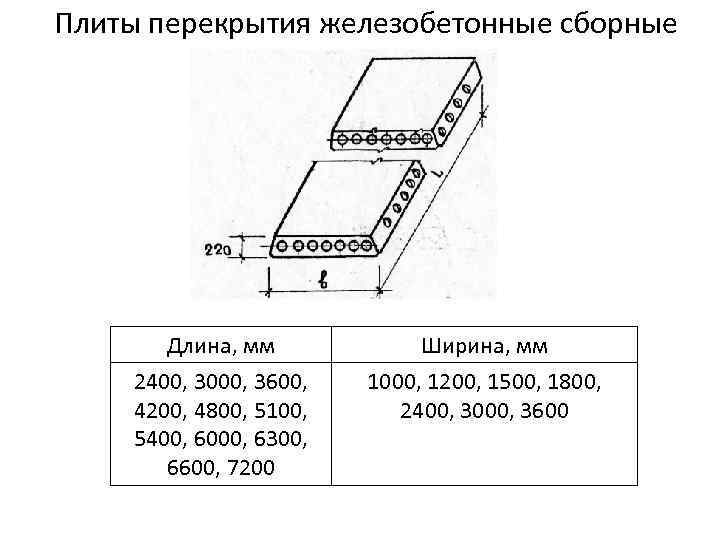

Иначе устроены пустотные плиты. Здесь каркасы с рабочей арматурой устанавливаются в ребра между пустотами и по краям, а сверху и снизу плиты укладывается арматурная сетка.


Типовая документация – альбомы чертежей

С целью вовлечения арматуры в работу бетона, предусматривается защитный слой — расстояние между арматурным стержнем и наружной гранью конструкции. Проектная толщина защитного слоя обеспечивается фиксаторами арматуры – специальными пластиковыми изделиями определенных размеров, на которые укладывается арматура. Толщина защитного слоя учитывается в расчете плиты перекрытия и должна безукоснительно выдерживаться при установке арматурных изделий в форму.

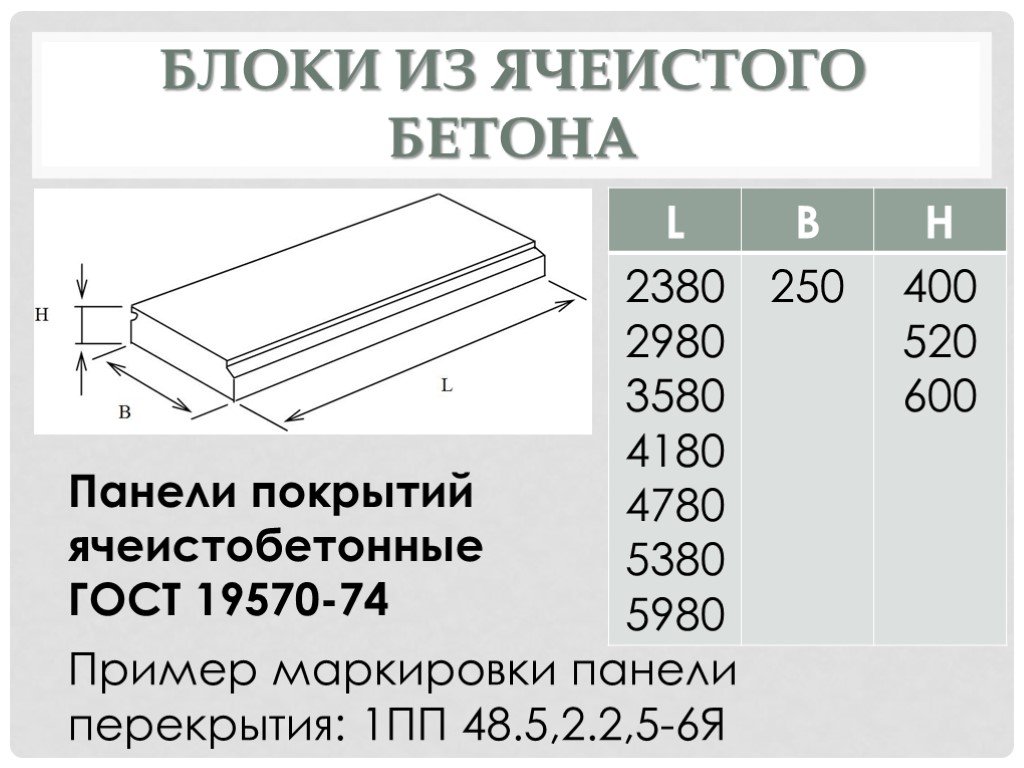

Конструктивные разработки плит перекрытия сводятся в альбомы типовых серий, которые состоят из нескольких выпусков, в которых приведены рабочие чертежи собственно плит, арматурных изделий, закладных элементов, указаны требования к готовой продукции и условия применения той или иной конструкции. Эти материалы используются предприятиями стройиндустрии при производстве железобетонных конструкций.

Проектные материалы разработаны на плиты перекрытия различного вида, которые выпускаются отечественными производителями, в т.ч. и одним из лучших предприятий этого профиля в столичном регионе – заводе ЖБИ-4, мы изготавливаем:

  • плиты перекрытий пустотные – стандартные и облегченные, причем у последних, вес плиты перекрытия снижен за счет уменьшения толщины конструкции, что достигается за счет более мощного армирования и использования бетона повышенного класса прочности;
  • плиты перекрытий ребристые;
  • плиты перекрытий сплошные доборные;
  • полнотелые плиты перекрытий каналов.

Верный расчет и правильное конструирование железобетонных изделий, обеспечивает прочность, надежность и долговечность всего сооружения.

< Предыдущая Вернуться к списку статей Следующая >

3.

Расчетно-конструктивный раздел

Для надежной работы здания в целом и отдельных его элементов, их необходимо рассчитать. В связи с конструктивными особенностями клуба расчету подлежат междуэтажные перекрытия, покрытие в виде структурных плит, несущие клуба – арки с верхней затяжкой, фундаменты под арки.

3.1. Расчет структурных плит

3.1.1. Расчет перекрытия первого этажа

Структурная плита в здании клуба является перекрытием в уровне пола первого этажа. В плане плита имеет размеры 30х30 м, и высотой 2 м. Принимаем плиту с расположением ферм в двух направлениях с квадратной ячейкой со стороной 2 м. Поскольку плита не имеет конструктивных отверстий (под лестницу или лифт), то расчет выполняем приближенным методом [4].

3.1.1.1. Сбор нагрузок

В соответствии со СНиП 2.01.07-85 «Нагрузки и воздействия» на структурную плиту действуют постоянные и временные нагрузки (табл. 3.1.). Нормативные значения веса конструкций заводского изготовления определяем на основании стандартов или по проектным размерам и удельному весу материала с учетом влажности.

Постоянная нагрузка включает в себя собственный вес конструкции плиты, вес перекрытия, веса перегородок и веса оборудования.

Собственный вес структуры на данном этапе принимаем по фактическим данным литературы. По Шерешевскому вес одного квадратного метра 20-30 кг. Для металлоконструкций коэффициент надежности по нагрузке fдля принимаем по табл.1 [11], равный 1,05.

Перекрытие принимаем из металлического профнастила, в качестве подстилающего слоя, бетонного пола толщиной 70 мм и мраморной крошки, толщиной 30 мм. Для профнастила коэффициент надежности по нагрузке 

f1,05 по табл.1 [11]. Для бетона нормативное значение собственного веса назначаем по проектным размерам и удельному весу материала с учетом влажности 0,17 кН/м2. Для бетонаfпо табл.1 [11], равен 1,1. Для мраморной крошки нормативное значение собственного веса 0,07 кН/м2. Для мрамораfпо табл.1 [11], равен 1,1.

Перегородки имеют нормативное значение — 1 кН/м2, но в связи с их местным расположением нормами вводится коэффициент эффективности К

э, Для нашего случая он равен 0,3.fдля перегородок – 1,1.

Таблица 3.1

Вид нагрузки

Норм. нагрузка Fн, кН/м2

Коэф. эффективности Кэ

Норм. нагрузка Fн, кН/м2

Коэф.

надежности по нагрузке f

Расчет. нагрузка F, кН/м2

Постоянная:

Собственный вес плиты

0,3

1,05

0,32

Перекрытие:

металлический профнастил

0,08

1,05

0,084

бетон (=2400, 70 мм)

0,17

1,1

0,187

мраморная крошка (=2200, 30 мм)

0,07

1,1

0,077

Перегородки

1

0,3

0,3

1,1

0,33

Вес оборудования

3

0,4

1,2

1,2

1,44

Итого постоянная

4

2,62

3,018

Временная распределенная

2

1,2

2,4

Итого

4,12

5,42

Для нахождения нормативного значения нагрузки от веса оборудования поступаем аналогично. Коэффициент эффективности Кэ принимаем 0,4, f = 1,2. Нормативное значение веса оборудования — 3 кН/м2 [11].

Временная нагрузка в себя включает вес людей. Средняя нормативная величина распределенной нагрузки 2 кН/м2. При нормативном значении расчетной нагрузки  2 кН/м2, принимаем f равным 1,2 [11].

Постоянные грузы — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 05 апр 2022

См. полная история

Существует ряд различных типов нагрузок, которые могут воздействовать на конструкцию, характер которых зависит от конструкции, местоположения и т. д. Требования к конструкции обычно указываются с точки зрения максимальных нагрузок, которые должна выдерживать конструкция.

Нагрузки обычно классифицируются либо как постоянные нагрузки (DL), либо как временные нагрузки (LL).

  • Постоянные нагрузки , также известные как постоянные или статические нагрузки, представляют собой нагрузки, которые остаются относительно постоянными во времени и включают, например, вес структурных элементов здания, таких как балки, стены, крыша и компоненты несущего перекрытия. Постоянные грузы могут также включать постоянные ненесущие перегородки, стационарные приспособления и даже встроенные шкафы.
  • Временные нагрузки (приложенные или вынужденные нагрузки) могут меняться со временем. Типичные живые нагрузки могут включать в себя вес аудитории в аудитории, книг в библиотеке, нагрузку от трафика и т.д.

Постоянные нагрузки включают вес конструкции или других неподвижных элементов до учета временных нагрузок. Временные нагрузки добавляются к статической нагрузке , чтобы получить общую нагрузку, воздействующую на конструкцию.

Оценка постоянных нагрузок является частью структурных расчетов инженера — важной частью обеспечения безопасного проектирования строительных конструкций и других построенных объектов, таких как туннели, мосты и плотины.

Статическая нагрузка может быть рассчитана путем оценки веса указанных материалов и их объема, как показано на чертежах. Это означает, что теоретически должна быть возможность рассчитать постоянные нагрузки с хорошей степенью точности. Тем не менее, инженеры-строители иногда консервативны в своих оценках, минимизируя допустимые отклонения, допуская погрешность и допуская изменения с течением времени, и поэтому проектируют 9Постоянные нагрузки 0013 часто намного превышают те, которые возникают на практике.

NB Шотландские строительные стандарты, Часть I. Технический справочник – Внутренние, Приложение А Определения терминов, определяет статическая нагрузка как: «…нагрузка от веса всех стен, постоянных перегородок, полов, крыш и отделки, включая услуги и прочее капитальное строительство и оборудование».

  • Несущая способность.
  • Концептуальный конструктивный проект зданий.
  • Элементы конструкции здания.
  • Нагрузка на пол.
  • Сила.
  • Боковые нагрузки.
  • Активные нагрузки.
  • Несущий подшипник.
  • Несущая способность.
  • Несущая стена.
  • Точечная нагрузка.
  • Стена жесткости.
  • Инженер-строитель.
  • Типы структурной нагрузки.
  • Равномерно распределенная нагрузка.
  • Доля
  • Добавить комментарий
  • Отправьте нам отзыв

Первичные нагрузки

Первичные нагрузки

Первичные нагрузки


Нагрузка на строительную конструкцию может принимать самые разнообразные формы. Во многих случаях точная загрузка не будет точно вписываться в конкретную категорию. Тем не менее, нагрузки обычно можно рассматривать как первичные или вторичные. Первичная нагрузка обычно включает материалы, из которых построена конструкция. был построен, жильцы, их мебель, прямое влияние различных типичные погодные условия, а также уникальные условия загрузки, испытанные во время строительства, экстремальных погодных условий и природных катастроф. Среднее нагрузки – это нагрузки, вызванные изменениями температуры, эксцентриситетом конструкции, усадка конструкционных материалов, осадка фундамента и т.п. нагрузки. Основное внимание в этом курсе будет уделено основным нагрузкам. Несмотря на тот факт, что каждая нагрузка и комбинация нагрузок должны быть рассмотрены чтобы уменьшить вероятность структурного разрушения, определение строительные нагрузки остаются статистическим упражнением. Каждая нагрузка не может быть предусмотрительным; таким образом, очень важно определить сценарий наихудшего случая, который разумно предположить, что они действуют на структуру.

Первичные нагрузки делятся на две широкие категории в соответствии с как они воздействуют на структуру или структурный элемент. Это ПОСТОЯННЫЕ НАГРУЗКИ и ПЕРЕМЕННЫЕ НАГРУЗКИ.

ПОСТОЯННЫЕ НАГРУЗКИ
Постоянные нагрузки — это такие нагрузки, которые считаются действующими постоянно; они являются «мертвыми», стационарными и не могут быть удалены. собственный вес структурных элементов обычно обеспечивает наибольшую часть мертвых нагрузка здания. Это будет явно варьироваться в зависимости от фактических выбранных материалов. Постоянные ненесущие элементы, такие как кровля, полы, трубы, воздуховоды, внутренние перегородки, оборудование систем экологического контроля, лифт машины и все другие строительные системы внутри здания также должны включать в расчет полной статической нагрузки. Офисное оборудование или мебель, которая может считаться постоянной в глазах пользователя не являются частью расчетов мертвого лаода. Постоянные нагрузки представлены красная стрелка на иллюстрации.

Величина статической нагрузки здания обычно может быть определена с погрешностью всего 5%. Свойства строительных материалов часто сведены в таблицы и опубликованы авторами учебников и производителями. Всегда очень важно быть в курсе изменений в строительные материалы. Свойства строительных материалов различаются в зависимости от быстро меняющийся рынок. Самонагрузка, или собственный вес, из-за этих материалов часто выражается как удельный вес в единицах кН/ м 3 или фунты/ футов 3. Обратите внимание, что эти единицы даны в терминах силы, не масса.

Обычно необходимо преобразовать единицу веса в нагрузку на единицу площади (psf) или нагрузки на единицу длины (plf) для завершения структурного анализ структурного элемента. Это достаточно просто определить, взяв объем (площадь поперечного сечения, умноженная на длину) элемента умножают на единицу веса материала и распределяют его по длина элемента. Поскольку нормально выражать собственный вес в с точки зрения нагрузки на единицу длины, обычно берут только поперечное сечение площади и умножить ее на единицу веса. Общий собственный вес одного Затем элемент будет определяться путем умножения этого значения на длину. Статическая нагрузка на пол или крышу обычно выражается в виде нагрузки. на единицу площади (т. е. фунтов на квадратный фут или килограммов ньютонов на квадратный метр).

Общая статическая нагрузка на здание определяется путем сложения всех различных статических нагрузок на элементы здания. Это важно держите блоки свободными, когда статическая нагрузка на балку (plf) комбинируется с полом или статическая нагрузка на крышу (psf).

НАГРУЗКИ НАПРЯЖЕНИЯ
Конструкции обычно имеют функцию. Функция является частью программы для которого разработан дизайн. Однако точные функции, которые структура придется сопротивляться в течение всего срока службы конструкции не совершенно предсказуемо. Таким образом, были установлены строительные нормы, которые пытаются «предсказать» разумную нагрузку, на которую следует рассчитывать определенный тип пространства. Временные нагрузки — это те нагрузки, которые являются переходными. и может изменяться по величине. Они включают в себя все предметы, найденные в здании. течение своей жизни (люди, диваны, пианино, сейфы, книги, машины, компьютеры, машины или хранящиеся материалы), а также воздействия внешней среды например, нагрузки из-за солнца, земли или погоды. Ветровые и сейсмические нагрузки относятся к специальной категории боковых временных нагрузок из-за тяжесть их воздействия на здание и их способность вызывать отказ.

Есть надежда, что срок службы большинства зданий превышает изначально предполагаемое использование здания. Почти невозможно предсказать все возможные варианты использования любой данной структуры до того, как он будет снесен. Если и когда здание будет использоваться по назначению помимо оригинального дизайна, способность здания к новому использование должно быть определено. Поскольку совокупность знаний о поведении зданий всегда увеличивается, здание, которое могло бы быть спроектировано согласно последней информации о загрузке за один год, может не удовлетворить Требования несколько лет спустя. Особенно это касалось последствия сейсмической нагрузки.

Величины временных нагрузок трудно определить с помощью одного и того же степень точности, которая возможна при постоянных нагрузках. Вероятный максимум значение временных нагрузок было определено исследованиями и включено в национальные строительные нормы. Обычно это минимальная расчетная нагрузка на единицу площади. Здание коды также предусматривают снижение нагрузки при определенных условиях. В качестве примера, полные временные нагрузки, скорее всего, не будут возникать на каждом этаже многоэтажного дома. строят одновременно. Таким образом, расчетная временная нагрузка для некоторых колонны и фундамент можно уменьшить. Строительные нормы по всему миру не согласны с величиной соответствующих расчетных значений динамической нагрузки. Крайне важно, чтобы проектировщик потратил время на определение установленных значений. в местных строительных нормах. Это юридические документы и ДОЛЖНЫ быть последовал.

Комбинации нагрузки При рассмотрении возможных комбинаций эти две категории нагрузки, вероятность того, что определенные нагрузки возникнут одновременно предполагаются нулевыми. Одной из таких комбинаций может быть максимальная нагрузка толпы, мокрый и сильный снег, тайфун силой девять баллов, бушующий адский огонь и землетрясение. Не исключено, что два из первых трех могут возникнуть как землетрясения, но не то, чтобы все четыре присутствовали одновременно. Таким образом, нужно только рассмотреть разумные комбинации нагрузки.


Таблица 17-1. Общие удельные веса массивных строительных материалов
Материал Вес единицы
Алюминий 24 кН/ м 3
Кирпичи (широкий ассортимент) 22 кН/ м 3

Бетон 24 кН/ м 3

Блок из легкого бетона 12 (сред.) кН/ м 3

Сталь 70 кН/ м 3
Древесина 6 кН/ м 3

Таблица 17-2. Стандартный удельный вес листовых строительных материалов
Материал Вес блока
Акустические потолочные плиты 0,1 кН/ м 2
Алюминиевое покрытие крыши 0,04 кН/ м 2

Стекло 0,1 кН/ м 2

Гипсокартон 0,15 (сред.) кН/ м 2

Стальной кровельный лист 0,15 кН/ м 2
Деревянные половицы 0,15 кН/ м 2

Таблица 17-3. Общие нагрузки на пол
Пространство Единичная загрузка
Художественная галерея 4,0 кН/ м 2
Стержни 5,0 кН/ м 2

Парковочные сооружения 2,5 кН/ м 2

Классы 3,0 кН/ м 2

Танцевальные залы 5,0 кН/ м 2
Офисы 5,0 кН/ м 2
Частный дом 1,5 кН/ м 2
Театры (фиксированные места) 4,0 кН/ м 2
Основано на BS 6399:Part1:1984
Copyright © 1995, 1996 by Крис Х.
