Защитный слой бетона для арматуры по СП 63.13330

Требования к защитному слою бетона для защиты арматуры приведены в  разделе 10.3 действующего и обязательного к применению СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003».

Защитный слой бетона — это толщина слоя бетона от грани элемента до ближайшей поверхности арматурного стержня (п.3.5 СП 63.13330.2018).

Для чего необходим защитный слой бетона:

• обеспечение совместной работы арматуры с бетоном;
• обеспечение возможности устройства стыка арматурных элементов и анкеровки арматуры в бетоне;
• сохранность арматуры от воздействий окружающей среды, в том числе агрессивных воздействий;
• обеспечение огнестойкости конструкций.

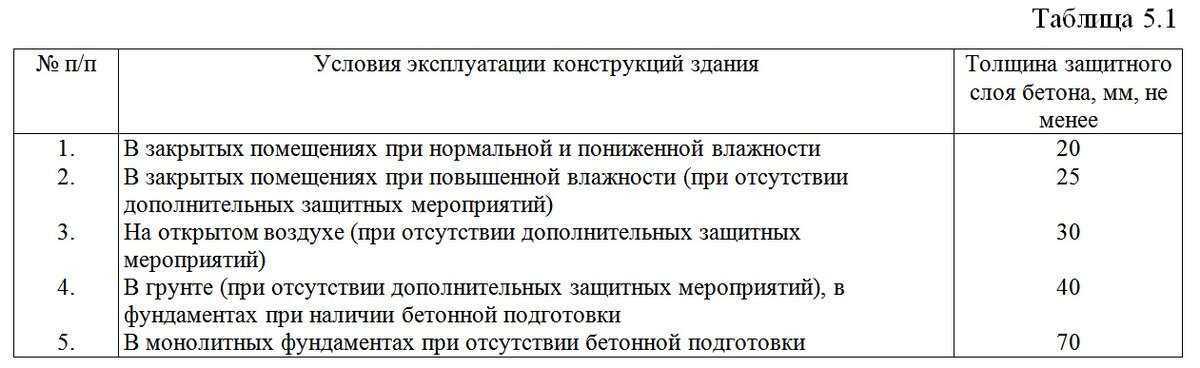

Согласно п. 10.3.2 и таблице 10.1  СП 63.13330.2018 толщина минимального защитного слой бетона должна составлять:

• В закрытых помещениях при нормальной и пониженной влажности не менее 20 мм.
• В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий) не менее 25 мм.
• На открытом воздухе (при отсутствии дополнительных защитных мероприятий) не менее 30 мм.
• В грунте (при отсутствии дополнительных защитных мероприятий), в монолитных фундаментах при наличии бетонной подготовки не менее 40 мм.
• В монолитных фундаментах при отсутствии бетонной подготовки (только для нижней рабочей арматуры)
  не менее 70 мм

Важные примечания!

1. Толщину защитного слоя бетона следует принимать не менее диаметра стержня арматуры и не менее 10 мм.

2. Для конструктивной арматуры (не рабочей) толщину защитного слоя бетона допустимо уменьшать на 5 мм (по сравнению с требуемыми для рабочей арматуры).

3. Для сборных элементов (сборные плиты перекрытия и покрытия, балки и т.д.)  толщину защитного слоя бетона рабочей арматуры уменьшают на 5 мм.

4. В однослойных конструкциях из ячеистого бетона толщина защитного слоя во всех случаях принимается не менее 25 мм.

5. В однослойных конструкциях из легкого и поризованного бетонов классов В7,5 и ниже толщина защитного слоя должна составлять не менее 20 мм, а для наружных стеновых панелей (без фактурного слоя) — не менее 25 мм.

6. Толщина защитного слоя бетона у концов предварительно напряженных элементов на длине зоны передачи напряжений должна составлять не менее 3d  и не менее 40 мм — для стержневой арматуры и не менее 20 мм — для арматурных канатов.

7. Допускается защитный слой бетона сечения у опоры для напрягаемой арматуры с анкерами и без них принимать таким же, как для сечения в пролете для преднапряженных элементов с сосредоточенной передачей опорных усилий при наличии стальной опорной детали и косвенной арматуры (сварных поперечных сеток или охватывающих продольную арматуру хомутов).

8. В элементах с напрягаемой продольной арматурой, натягиваемой на бетон и располагаемой в каналах, расстояние от поверхности элемента до поверхности канала следует принимать

9. При расположении напрягаемой арматуры в пазах или снаружи сечения элемента толщину защитного слоя бетона, образуемого последующим торкретированием или иным способом, следует принимать не менее 20 мм.

Расстояние между арматурой по СП 63.13330 (СНиП 52-01-2003)

Арматурные работы. Допустимые отклонения при укладке по СП

Защитный слой бетона для арматуры

Любая, слабо- или высоко нагруженная бетонная конструкция нуждается в армировании. Как известно бетон отлично воспринимает нагрузку на сжатие и без соответствующего армирования практически не воспринимает нагрузки на изгиб и растяжение. Если говорить в цифрах, то сопротивляемость бетонного сооружения изгибающим и растягивающим нагрузкам в 15 раз меньше чем сопротивляемость «на сжатие».

СодержаниеСвернуть

• Основные функции защитного слоя бетона для арматуры
• Зависимость толщины защитного слоя бетона для арматуры
• Как при заливке бетона выдержать минимальный или максимальный защитный слой бетона?
• Способы восстановления защитного слоя бетона

При этом, учитывая подверженность стальной арматуры атмосферной и химической коррозии арматурный пояс должен иметь защитный слой бетона определенной толщины. Если толщина защиты не соответствует минимальному защитному слою бетона, регламентированного требованиями документа СП 63.13330.2012, актуализированной редакции СНиП 52-01-2003, произойдет масштабное корродирование арматуры с последующим разрушением бетона.

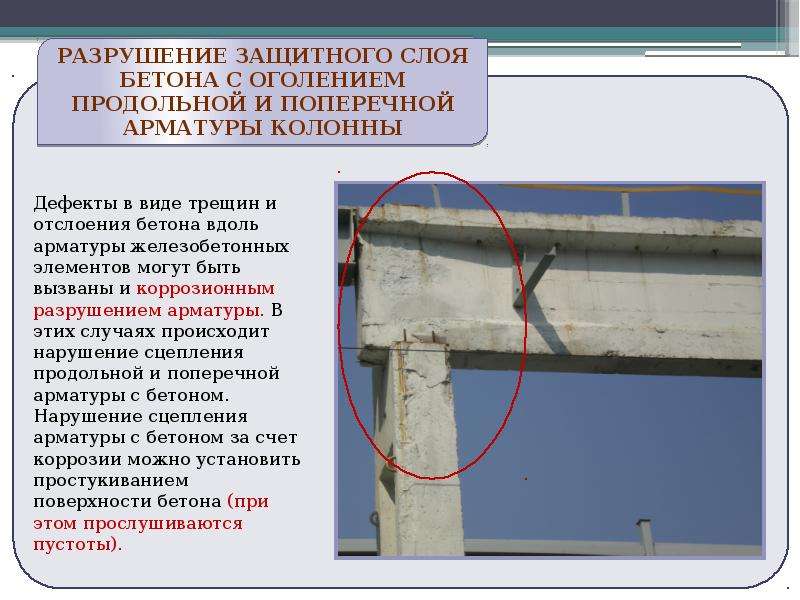

Технический смысл процесса разрушения бетона заключается в следующем. В соответствии с законами химии и физики размер сильно корродированного арматурного стержня значительно увеличивается в диаметре.

Получается что, кроме того, что сильно корродированный стержень уже не может выполнять возложенные на него функции, он как замерзшая вода, разрывает бетонный материал сначала на трещины, потом на куски, и так до полного разрушения.

Основные функции защитного слоя бетона для арматуры

Кроме указанной выше эффективной защиты арматуры от коррозии, слой бетона выполняет следующие функции:

• Обеспечивает эффективную работу арматурного пояса и бетона: на сжатие, растяжение и изгиб.
• Обеспечивает надежную анкеровку арматурных стержней и их сочленений.
• Обеспечивает защиту от открытого пламени и значительных перепадов температуры.

Зависимость толщины защитного слоя бетона для арматуры

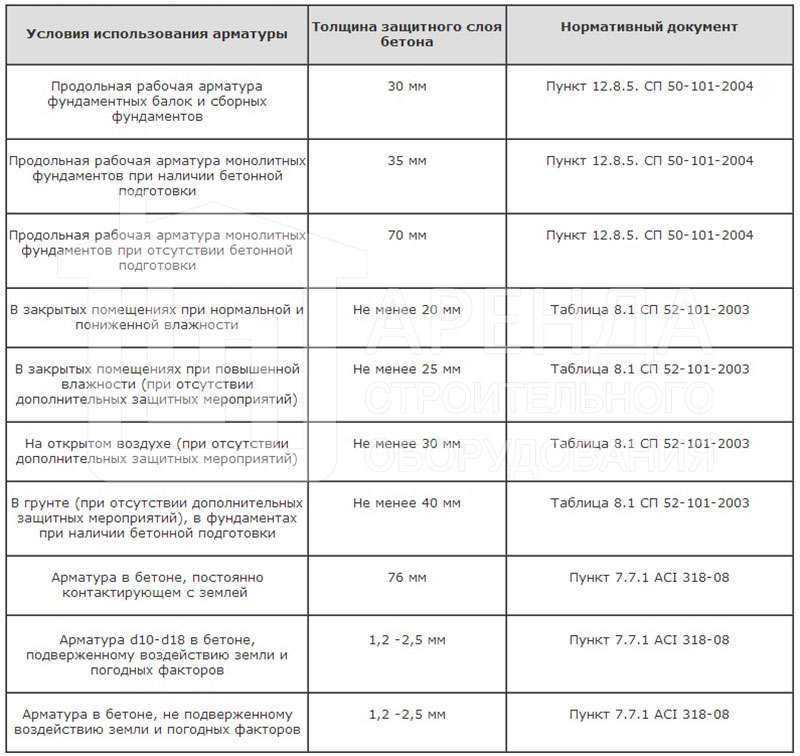

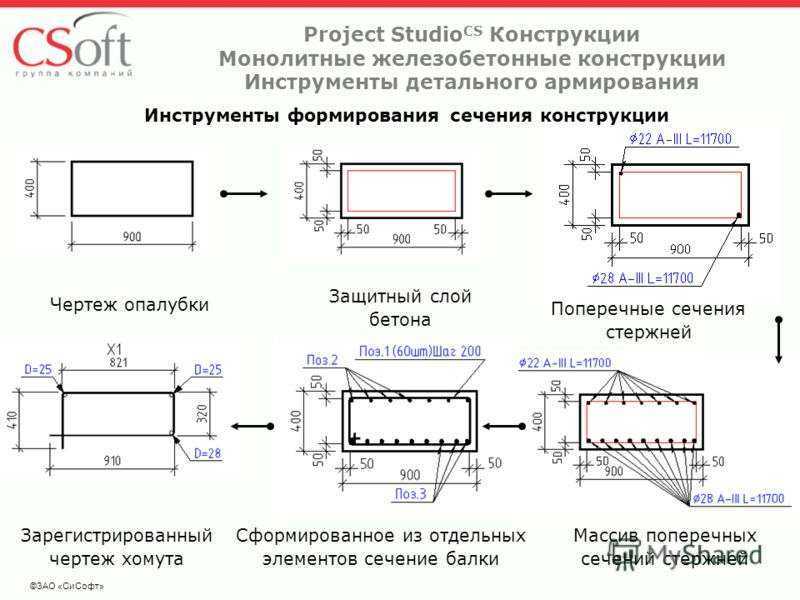

Толщина защитного слоя бетона регламентируется нормативными документами, назначается проектировщиками зданий и сооружений и обозначается в рабочих чертежах. В общем случае минимальный защитный слой бетона для арматуры зависит от следующих основных факторов:

• Тип арматуры: рабочая, конструктивная, продольная, поперечная, напряженная, ненапряженная.
• Тип конструкции: фундамент, плита перекрытия, балка, колонна, опора.
• Размеры сечения бетонного элемента и диаметр арматурных стержней.
• Среда и условия эксплуатации: в закрытых отапливаемых или неотапливаемых помещениях, на улице, в воде, в агрессивной среде, в условиях повышенной влажности, под землей или над землей.

Таким образом, если идет речь об официальном строительстве того или иного объекта в соответствии с обязательным в этом случае проектом, толщину защитного слоя бетона для арматуры можно посмотреть в рабочих чертежах т четко следовать указанным цифрам и требованиям.

В случае если сооружение возводится непрофессиональным застройщиком без проекта, можно заливать конструкции, ориентируясь на следующий документ – Таблица защитного слоя бетона для арматуры СНИП 52-01-2003:

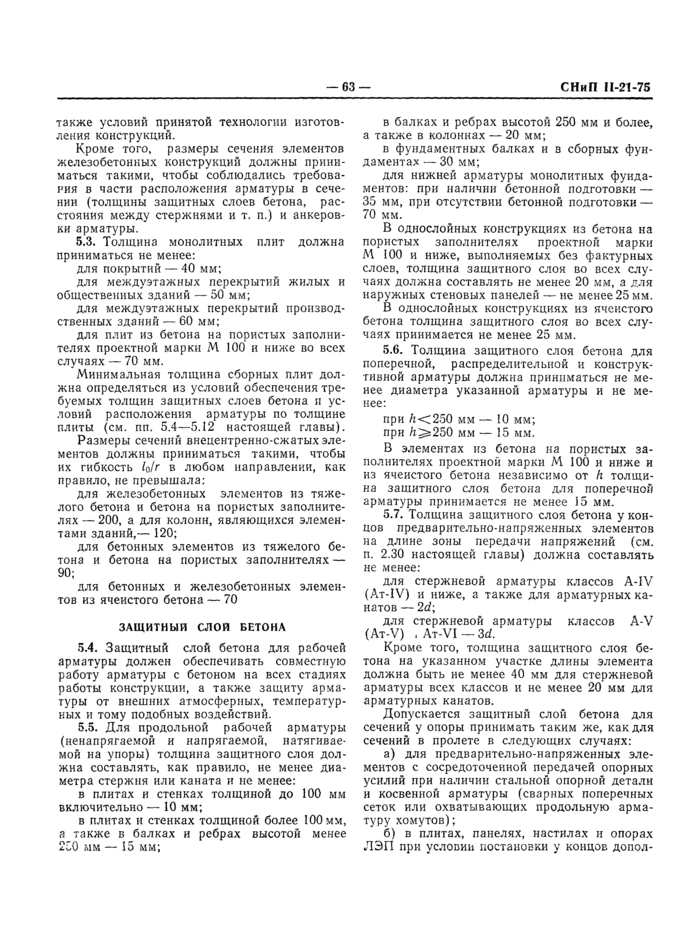

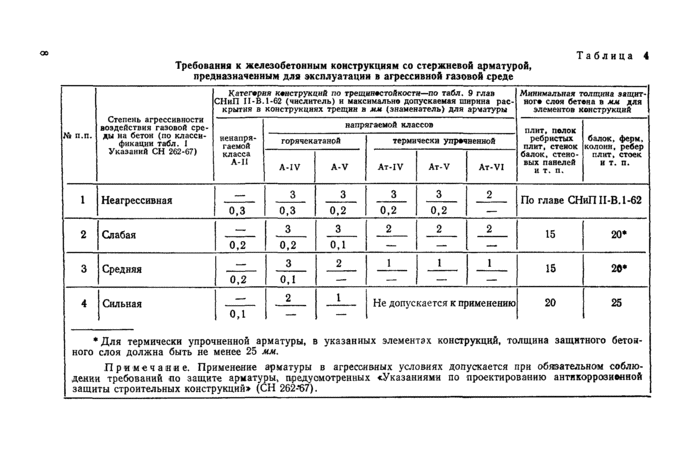

Как при заливке бетона выдержать минимальный или максимальный защитный слой бетона?

Есть несколько вариантов, с помощью которых, заливая бетонное сооружение, можно четко выдерживать заданную толщину слоя материала:

• Специальные фиксаторы защитного слоя бетона. Данные изделия можно приобрести в магазинах строительных материалов или в магазинах производителей фиксаторов. Стоимость одного фиксатора в зависимости от назначения или конструкции колеблется в пределах 1,4-6 рубля за 1 единицу.
• Опалубка, выставленная на нужный размер с помощью удлиненных стержней армпояса.
• Бетонные сухари (закладные) габаритами в плане 100х100 мм, толщиной равной толщине минимального или максимального защитного слоя бетона для арматуры. Данный вариант используется, когда стоит задача защитить нижний слой стержней армопояса.

Способы восстановления защитного слоя бетона

Существует несколько способов полного или частичного восстановления поврежденного защитного слоя бетона для арматуры.  Выбор того или иного варианта зависит от нескольких факторов: геометрии поверхности (криволинейная, вертикальная или горизонтальная), площади повреждений и условий эксплуатации.

В практике профессиональных строителей и ремонтников применяются следующие способы восстановления защитного слоя бетона:

• Штукатурные работы. Поврежденная поверхность тщательно очищается от аморфного слоя и отштукатуривается слоем цементно-песчаного раствора с присадками повышающими: водонепроницаемость, устойчивость к образованию трещин и морозостойкость. После высыхания слой штукатурки либо окрашивается красками по бетону, либо не окрашивается.
• Обетонирование. В этом случае, после соответствующей подготовки (очистка от расслоений и коррозии арматуры) поверхность обрабатывается полимерным или общестроительным бетонным раствором, прочность которого соответствует прочности основы.
• Оклеивание. Поврежденные участки оклеиваются специальными полимерными материалами. Подготовка поверхности аналогична предыдущим вариантам.
• Торкетирование. Защитный слой восстанавливается бетонным или цементным раствором, подаваемым под избыточным давлением из специальной пушки. Подготовка поверхности аналогична предыдущим вариантам.

При полной замене защитного слоя его толщина может быть несколько увеличена, но во всех случаях, толщина слоя должна быть не менее 30 мм для рабочей арматуры и не менее 20 мм для хомутов и конструктивной арматуры.
