Железобетонные строительные конструкции нуждаются в защитном слое бетона. За такой берется расстояние от края каркаса до монолитной поверхности. Нормативные документы устанавливают минимальное значение данного параметра. Важно, чтобы слой надежно защищал металл от коррозии, если край получит какие-либо механические повреждения.

Что это такое и зачем нужен?

Если металлический каркас железобетонного строения смонтирован верно, то даже на фотографии будет заметно, что прутья не прикасаются к опалубке.

Как правило, пруты для арматуры создаются по ГОСТам и имеют определенный запас прочности, которого хватит для длительной эксплуатации. Однако сталь подвержена воздействию влаги и химвеществ, которые могут привести к коррозии. Чтобы снизить негативное влияние на металлические пруты, можно воспользоваться антикоррозионной обработкой в виде оцинкования и оксидирования. Конечно, эти методы весьма недешевые и не дают полной гарантии от возникновения ржавчины.

Образующаяся пленка на прутах настолько тонкая, что при плохой перевозке или неаккуратной сварке легко повреждается.

Металлический каркас внутри монолитной плиты перекрытия нуждается в максимальной защите от проникновения влаги.

• фиксирование каркаса из стали внутри бетона определенным образом;
• равномерное распределение нагрузки на армирование и бетон;
• защита металлических элементов от влажности, химических веществ и различных негативных воздействий;
• качественная анкеровка стальных прутов в бетонной массе с целью стыковки соседних каркасов или перехода на другой уровень;
• повышение огнеупорности всей конструкции;
• создание качественного основания для того, чтобы в дальнейшем смонтировать допзащиту на участках фундамента, находящихся над землей.

Какой должна быть толщина?

Минимальная и максимальная толщина берется из установленных нормативов. Если не придерживаться указанных значений, то металлические части быстрее поддадутся коррозии. Требования к толщине также учитывают расчетные размерные параметры арматуры, чтобы не допустить роста затрат на стройматериалы. Поэтому важно выбирать данный параметр, руководствуясь СНиП и другой документацией.

Толщина защиты из бетона зависит от целого ряда моментов.

• Величина диаметра и тип металлического прута для арматуры. Как правило, чем больше сечение прута, тем нужно делать защитный слой большей толщины.
• Предполагаемая нагрузка механического характера на фундамент, а точнее ее сила.
• Условия среды, в которых планируется эксплуатировать готовое строение или изделие. К примеру, для основания на влажном грунте важна надежная гидроизоляция. При этом желательно делать толщину слоя максимально возможной по СП.
• Тип железобетонной конструкции. Есть определенные нормы, которые диктуют, каким должен быть слой бетона для каждого отдельного типа.
• Технические условия для эксплуатации.
• Функциональная нагрузка на пруты из металла.

Конечно, все нормативы невозможно найти в одном документе, но можно выделить и собрать воедино ряд основных пунктов по толщине защитного слоя.

• Согласно Строительным нормам и правилам 52–01-2003 (пункт 7.3), бетон должен быть наложен слоем не менее, чем диаметр металлического прута. При этом он не может быть менее 1 сантиметра.
• В СП 50–101-2004 толщина защиты указывается для более конкретных вариантов.
  • Для ленточных и сборных оснований слой должен составлять от 3 сантиметров.
  • Для монолитных желательно подготовить основание с толщиной 10 сантиметров. При этом его можно сделать путем утрамбовки песка или щебенки в виде заполнения, которые затем заливаются стяжкой. При этом минимальная защита для арматуры, лежащей продольно, начинается от 3,5 сантиметров.
  • Для монолитных оснований на подушке из песка и щебня важно положить защитный слой толщиной от 7 сантиметров.
• По своду правил 52–01-2003 защитный слой должен иметь следующие значения.
  • Для конструкций из железобетона, которые располагаются в помещениях, где наблюдается нормальная или пониженная влажность, достаточно защиты с толщиной 2 сантиметра.
  • Для помещений с повышенной влажностью и без специальных защитных мер минимальный слой должен составлять 2,5 см.
  • Для конструкций, находящихся на открытом воздухе без специальных дополнительных мер, понадобится защита в 3 сантиметра.
  • Для железобетона, который будет располагаться в почве, защитный слой должен начинаться от 4 см. Если в данном случае использовать сборные элементы, то можно сократить защиту на 5 миллиметров. Однако важно, чтобы слой был не меньше, чем диаметр арматурного прута.
• Справочное пособие под названием «Проектирование железобетонных конструкций», выпущенное в 1985 году, стало для многих профессионалов настольной книгой. В нем приведены следующие значения.
  • Для фундаментов сборного типа и фундаментных балок защитный слой составляет от 3 см. При этом сечение не играет никакой роли.
  • Для монолитных конструкций с бетонной подготовкой и без нее, но при учете скального грунта, толщина защиты должны быть не менее 3,5 сантиметров.
  • Для монолитных фундаментов без подготовки слой бетона с защитной целью необходимо брать минимум в 7 сантиметров.
  • Для арматуры распределительного, поперечного и конструктивного видов с минимальным размером сечения до 25 см стоит выбирать защиту от 1 сантиметра. При сечении от 25 см слой должен вырасти до 1,5 см.
• В Строительных нормах и правилах 3.03.01–87 указаны отклонения, которые допустимы при определенной толщине слоя защиты из бетона:
  • от полутора сантиметров – на 3 мм;
  • более 1,5 сантиметра – на 5 мм;
  • до 20 сантиметров – на 9 мм.

Как правильно заливать?

Важно понимать, что величина защитного слоя из бетона должна быть заложена еще на стадии, когда фундамент только проектируется. Согласно рекомендациям и ряду требований, которые указаны в нормативах, определяется расстояние до края основания от конца арматуры. Данный параметр обязательно надо внести в план.

Практика показывает, что важно добросовестно подходить к стандартным требованиям. Следует арматурную сетку, а точнее ее нижний уровень, приподнять выше дна котлована на определенную величину. Это нужно для того, чтобы каркас не упирался в подсыпку. Для этого следует воспользоваться подпорками, в роли которых могут выступать полимерные материалы, камень, кирпич или бетон.

Не рекомендуется брать недолговечные материалы, боящиеся влаги, к примеру, дерево.

Еще один важный момент при заливке – равномерное распределение раствора по всей опалубке. Также надо постараться избегать различных неоднородностей и пропусков в бетоне.

Если предстоит работа с тяжеловесным раствором, то стоит подстраховаться, чтобы каркас не сместился. С этой целью его следует качественно зафиксировать в одном положении. Для чего лучше всего подходят специальные фиксаторы, которые часто называются звездочками. Они легко устанавливаются и могут отличаться радиусом.

Как восстановить?

Порой встречается разрушение защитного слоя с оголением, и его приходится частично, а иногда даже полностью восстанавливать. При этом надо учитывать геометрические особенности рабочей поверхности (вертикальная, горизонтальная, с кривыми линиями), поврежденную площадь и условия эксплуатации.

Чаще всего профессионалы с большим опытом пользуются следующими способами, которые позволяют восстановить защитный слой из бетона.

Штукатурные работы

Начинать надо с тщательного очищения поверхности, которая была повреждена. После того как аморфный слой удален, следует провести оштукатуривание раствором из цемента и песка. При этом необходимо использовать присадки, которые повысят устойчивость к влаге, образованию трещин и низким температурам. Когда штукатурка высохнет, можно ее окрасить при помощи красок по бетону.

Оклеивание

Данный способ подразумевает, что на все участки, получившие повреждения, наклеиваются специальные полимерные материалы.

При этом поверхность также необходимо заранее подготовить.

Обетонирование

Предварительная подготовка для восстановления этим способом подразумевает, что сначала надо убрать разрушившийся слой, а затем зачистить арматуру. После этого на поверхность следует нанести бетонный раствор. Причем можно использовать как полимерный, так и общестроительный. Главное, чтобы его прочность соответствовала прочности основания.

Торкетирование

В этом случае для восстановления применяют раствор бетона или цемента, который подается под высоким давлением из специального устройства.

Конечно, предварительно поверхность нужно очистить и подготовить.

О защитном слое бетона для арматуры смотрите в видео.

Защитный слой бетона — назначение и правила укладки — Всё про бетон

• Что такое защитный слой? v
• Как определяется толщина защитного слоя? v
• Фиксаторы защитного слоя v
• Заключение v

Защитный слой бетона необходим для того, чтобы предотвратить коррозию и разрушение армокаркаса. Он укладывается вне зависимости от того, какими прочностными качествами должен обладать фундамент. Сегодня будем говорить о том, что такое защитный слой бетона и для чего он нужен.

Что такое защитный слой?

Это слой раствора, располагающийся между внешними поверхностями бетонных конструкций. Он необходим, чтобы продлить срок службы сооружения. Позволяет обойтись без постоянной диагностики и ремонта. Защитный слой используется для большинства бетонных конструкций — фундаментов, монолитных стен, стяжек и т. д.

Функции, которые выполняет защитный слой бетона для арматуры:

• соединение прутьев с бетоном;
• долгий срок службы конструкции;
• анкеровка арматуры;
• создание внешних соединений;
• защита армокаркаса от разрушения и коррозии;
• сопротивление возгоранию.

Бетон полностью защищает арматуру от внешних негативных воздействий — влаги, огня, мороза.

Как определяется толщина защитного слоя?

Защита каркаса зависит от толщины цементного раствора. Если сделать слишком тонкий слой, то арматура быстро придет в негодность. Начнет разрушаться. Делать слишком толстый слой невыгодно. Он обойдется очень дорого.

Чтобы правильно подобрать толщину защитного слоя, надо руководствоваться такими требованиями:

• Бетон должен полностью защищать арматуру от влаги.
• Должен хорошо крепиться с прутьями.
• Конструкция должна получиться жесткой и надежной.

Толщина определяется также строительными нормативами. В документах должны быть указаны параметры, при которых сооружение будет иметь максимальную продолжительность службы, с учетом нагрузок, которые будут на него оказываться.

К примеру, при использования прутьев диаметром 4-18 мм, надо выбирать толщину защиты в 10-25 мм.

Если говорить об общих случаях заливки защитного слоя, можно выделить такое соотношение:

• для сборных конструкций минимальная толщина составит 30 мм;
• при заливке фундамента и наличии бетонной подушки, толщина будет 35 мм;
• если под фундаментом не будет подушки, тогда 70 мм;
• согласно СНиП, толщина защитного слоя для стен, панелей и плит составляет 20 мм;
• под балками основания — 35 мм;
• под колоннами — 20 мм.

Фиксаторы защитного слоя

Такие приспособления используются по большей части при монолитном строительстве. Крепежи позволяют регулировать зазор между опалубкой и каркасом. Это нужно для правильного размещения арматуры в бетоне, чтобы конструкция получилась жесткой и надежной.

Фиксаторы могут иметь разную форму. Круглые и в виде звездочек используются для вертикальных плоскостей. “Стульчики” и треугольные крепежи подходят для горизонтальных плоскостей.

Заключение

Защитный слой бетона необходим для предотвращения разрушения арматурного каркаса, и соединения всех частей сооружения в единую, связанную конструкцию. Защитный слой бетона продлевает срок службы постройки, укрывая арматуру от влаги, низких температур и механических воздействий.

Защитный слой бетона и его толщина

Назначение защитного слоя бетона говорит само за себя. Остается лишь понять от чего конкретно он защищает. Для справки: главные факторы, от которых приходится защищать – воздействия влаги или воздуха, а также температуры. Все эти факторы приводят к ускоренному разрушению малых и больших строительных конструкций. Защитный слой бетона — это расстояние в миллиметрах от арматурной связки до поверхности. Он выполняет функцию защиты металла в бетоне.

Толщина защитного слоя бетона

Для каждого вида железобетонных конструкций достаточно различной толщины защиты. Этот параметр регламентируется нормативными документами, в частности СНИП 52-101-2003 (Бетонные и железобетонные конструкции без предварительного напряжения арматуры). Описываются нормы в разделе Железобетонные конструкции. Выделяются четыре основных типоразмера защиты:

• Первый (наименьший) вариант в толщину составляет 20 мм. Он применяется в закрытых помещениях, где уровень влажности не превышает нормируемых показателей.
• Следующий вариант несколько толще – 25 мм. Его используют при аналогичных условиях, но в случае отсутствия дополнительных защитных мероприятий.
• Вариант толщиной 30 мм применяется на открытом воздухе, если не предусмотрено других защитных мероприятий.
• Последний вариант имеет минимальную толщину 40 мм и может применяться в грунтах и в фундаментах при условии бетонной подготовки.

Дополнительный 5-й вариант используется для тех конструкций, которые непосредственно контактирует с грунтом. В таком случае рекомендуемая толщина защиты – 70-75 мм. Но в некоторых источниках упоминается меньшая толщина.

Существуют также особые спецификации для конкретных железобетонных изделий, к примеру, колонн, балок, плит, блоков. Аналогичная ситуация с требованиями для разных типов бетона, например, легкого, тяжелого, ячеистого и т.п.

Защитный слой бетона для арматуры

Под воздействием воздуха и влаги элементы арматуры могут покрыться ржавчиной или коррозией, а под воздействием различных температур могут менять линейные размеры. Защитный слой бетона для арматуры нивелирует их влияние, скрывая арматуру внутри слоя бетона. Чтобы закрепить металлические элементы внутри используются специальные приспособления, которые изготавливаются вручную или промышленным способом. Эти элементы (фиксаторы) могут быть изготовлены из того же бетона с применением вязальной проволоки, пластика или других соответствующих материалов.

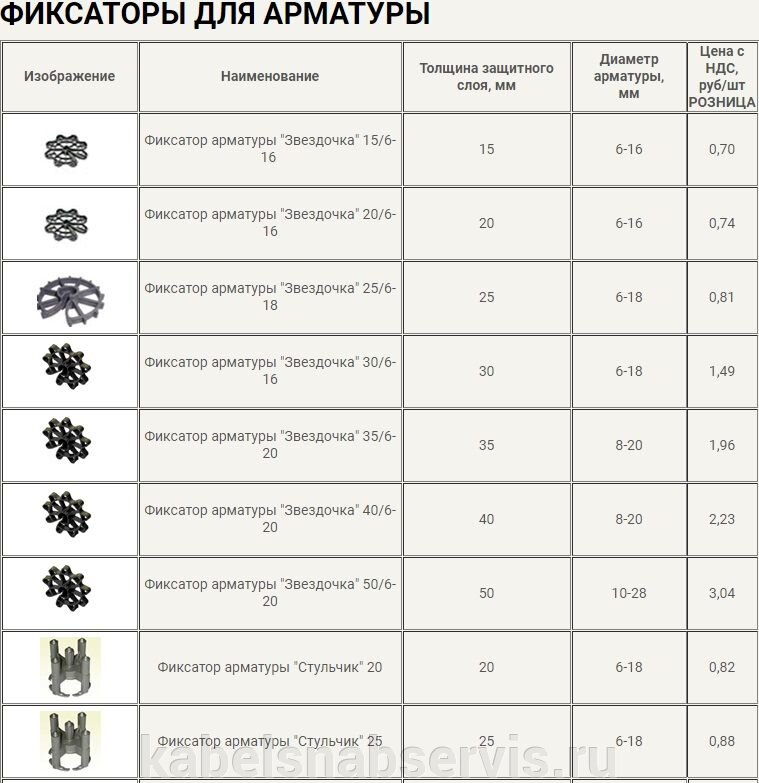

Фиксаторы приподнимают на нужную высоту арматуру, обеспечивая необходимую толщину защитному слою.

Подробная статья о видах фиксаторов арматуры читайте в этой статье — фиксаторы Звездочка, Стульчик, Кубик.

Таблица защитного слоя бетона для арматуры:

Измерители защитного слоя бетона

Для измерения толщины защитного слоя в современных условиях применяется специальная электронная аппаратура, которая позволяет обнаружить скрытые элементы. Для ее использования требуются специальные навыки, но ее использование дает возможность провести нужные расчеты, не разрушая конструкции. Помимо основного назначения подобные устройства могут проводить замер глубин залегания арматуры, выявлять свободные от нее участки и сохранять данные для удобного их последующего анализа на ПК. Такие устройства имеют удобную форму и компактные размеры, что позволяет их использовать в любых условиях. Дополнительное и преимущество – работа от аккумуляторов, которые обеспечивают ему мобильность.

Для поиска скрытой в стенах проводки используют специальные устройства — детекторы скрытой проводки.

Измеритель защитного слоя бетона ИПА-МГ4

Приборы ИПА-МГ4 и ИПА-МГ4.01 предназначены для оперативного контроля толщины защитного слоя бетона и расположения стержневой арматуры в железобетонных изделиях и конструкциях магнитным методом по ГОСТ 22904.

Технические характеристики измерителя защитного слоя бетона ИПА-МГ4

Наименование характеристики	ИПА-МГ4	ИПА-МГ4. 01
Контролируемые диаметры арматуры, мм	3…40
Диапазон измерения толщины защитного слоя бетона, мм:    — при диаметре стержней арматуры 3 … 5 мм    — при диаметре стержней арматуры 6 … 10 мм    — при диаметре стержней арматуры 14 … 20 мм    — при диаметре стержней арматуры 22 … 40 мм	3…70 3…90 5…120 5…140
Диапазон определения расположения арматурных стержней, мм:	3…80	3…140
Погрешность измерения толщины защитного слоя бетона hзс , не более, мм	∆h =±(0,05 hзс + 0,5 мм)
Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм	± 10
Объем памяти результатов измерений	200	999
Количество групп индивидуальных градуировочных зависимостей	9
Габаритные размеры,  мм: — блока электронного — преобразователя	175х90х30 160х33х40
Масса с преобразователем, не более, кг	0,72
