Снип плитка тротуарная: СНИП и ГОСТ на укладку тротуарной плитки

Правила укладки тротуарной плитки

Благоустройство территорий, мощение пешеходных дорожек, тротуаров, мест парковки автомобилей и т.д. придаёт законченный вид застройке, повышает комфортабельность проживания, помогает сохранить окружающую среду и улучшает экологическую ситуацию, так как предотвращает эрозию почвы, не допускает образования пыли.

Благоустройство территорий, мощение пешеходных дорожек, тротуаров, мест парковки автомобилей и т.д. придаёт законченный вид застройке, повышает комфортабельность проживания, помогает сохранить окружающую среду и улучшает экологическую ситуацию, так как предотвращает эрозию почвы, не допускает образования пыли.

В отличие от сплошного асфальтового и бетонного покрытия, мощение тротуарной плиткой, выпускаемой заводом «СтройКамень», экологически безвредно, поскольку не выделяет опасных для здоровья людей веществ и хорошо дренирует атмосферные осадки.

Разнообразные по цвету элементы мощения предназначены для устройства покрытий тротуаров, пешеходных дорожек во внутриквартальных проездах и на магистралях, а также для мощения дорог, автомобильных стоянок, площадей и т.

Устройство мощения с применением этих изделий осуществляется традиционным способом, с соблюдением требований, действующих на территории стран бывшего СССР строительных норм СНиП III-10-75 «Благоустройство территорий. Правила производства и приемы работ».

Строительные коды (стандарты) Национальной ассоциации по строительству из вибропрессованных бетонных элементов (NCMA) — ТЕК 11-2, ТЕК 11-4, рекомендуют следующие конструктивные и технологические решения по укладке тротуарной плитки.

Укладка тротуарной плитки — 9 простых этапов

Этап 1. Планирование

Нарисуйте планировку участка, который будет вымощен. Измерьте участок, нанесите размеры на план. Если вы планируете комплексное благоустройство с монтажом водоотводных систем, системы полива и устройство газонов с заготовкой растительной земли, произведите эти работы заранее. Обратную засыпку канав после прокладки коммуникаций под участком мощения осуществляйте строительным песком с послойным (100-150 мм) трамбованием и поливкой водой во избежание просадки основания в дальнейшем.

При работе по укладке тротуарной плитки вам потребуется следующие инструменты и расходные материалы:

• Перчатки
• Строительный шнур
• Тачка
• Рулетка
• Несколько реек 50×50×300 мм
• Веник (щетка)
• Одна доска 25×150×2400 мм
• Киянка резиновая
• Колышки
• Отвертка
• Стандартный плотницкий уровень
• Садовые грабли
• Виброплита
• Лопата
• Болгарка с алмазными дисками для сухой резки камней

Этап 2. Подготовка

Разметьте с помощью колышков и шнура участок укладки плитки, согласно разработанному ранее плану. Если есть коммуникации, то убедитесь, что глубина их залегания достаточна для безопасного проведения работ и должна быть ниже общей глубины выемки грунта.

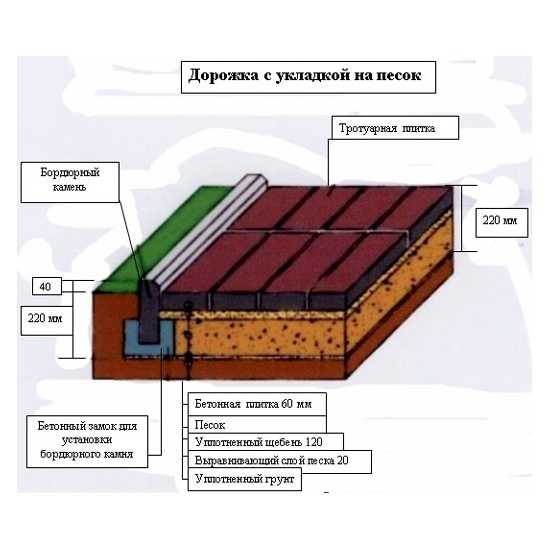

Этап 3. Выемка грунта

После разметки участка укладки вы можете приступить к выемке грунта. Используя данную таблицу, вы сможете определить глубину выемки грунта на участке укладки тротуарной плитки.

Толщина плитки: 60 мм	Малая нагрузка (дорожки, внутренние дворики, игровые площадки)	Средняя нагрузка (стоянка под автомобиль)
Подушка из песка	толщиной 50-100 мм	толщиной 100-150 мм
Материал основания	толщиной 100-150 мм	толщиной 150-250 мм
Общая глубина	Сумма вышеуказанных значений+ толщина плитки и толщина песчано-цементной смеси (4-5 см)	Сумма вышеуказанных значений+ толщина плитки и толщина песчано-цементной смеси (5-6 см)
Примечание: толщина слоев измеряется после утрамбовки каждого материала.

Выемку грунта на участке укладки следует осуществлять, отступив на 150-200 мм за пределы ограждающих линий для устройства бортового камня. Обязательно удалите растительный слой, но аккуратно сохраните слой дёрна для укладки его по периметру участка после окончания работ с тротуарной плиткой.

Этап 4. Бордюрный камень

После того, как вы произвели выемку грунта, вы готовы для укладки бордюрного камня или краевого камня для предотвращения раскатывания или расползания основания и плитки. Для определения местоположения бордюра выложите ряд плитки с краевыми камнями от одной стороны участка до другой (от края дома до бордюра). Расположите ваш бордюрный камень таким образом, чтобы вы могли использовать как можно больше целых плиток (например, 50 плиток вместо 49 и 1/2), чем уменьшается число плиток, которые надо разрезать.

Измерьте расстояние и перенесите результат измерения на линию укладки бордюрного камня. Определите необходимую высоту бордюрного камня, для чего сложите толщину всех слоев основания, ПЦС и плитки (при укладке плитки толщина слоя ПЦС уменьшится, так как плитку вы будете вбивать), при этом обеспечьте небольшой уклон (если необходимо). При устройстве дорожек принято бордюрный камень укладывать на одном уровне с брусчаткой для обеспечения стекания воды с поверхности плитки, при этом, камень скошенной стороной укладывается наружу. Перед монтажом бордюрного камня подготовьте под него основание и тщательно утрамбуйте, сохраняя необходимый уровень. Натяните шнур по всей линии укладки камня и установите камни на всю длину строго по линии разметки, стараясь не допускать зазора между камнями, после чего закрепите его с обеих сторон бетоном. К следующему этапу работ можно приступать на ранее одних суток после монтажа камня.

Примечание: не монтируйте бортовой камень сразу по всему участку мощения для избегания возможных переделок.

Этап 5.

Заполните участок укладки, где вынут грунт, строительным песком и тщательно утрамбуйте его виброплитой (можно пролить водой), при этом старайтесь сохранить ровность поверхности. Затем заполните выемку материалом основания, выровняйте его и утрамбуйте с помощью виброплиты. Обратите внимание, что одновременно можно утрамбовывать не более 150 мм материала. Основание состоит из песчано-гравийной смеси или щебня фракции 20-40 с маркой прочности не ниже 600. Под стоянку автомобиля используйте щебень марки прочности не ниже 1000.

Для участков с малой нагрузкой мы советуем уложить основание на толщину как минимум 100 мм. Такими участками являются дорожки, внутренние дворики и игровые площадки. Для обустройства стоянки под автомобиль основание должно быть толщиной как минимум 150 мм. в зависимости от массы автомобиля.

Это утрамбованное основание должно быть выровненным и полностью соответствовать профилю окончательной укладки и иметь небольшой уклон для обеспечения стока воды. Необходимый уровень задан бордюрным камнем.

Этап 6. Подготовка подушки под плитку из песчано-цементной смеси.

После подготовки основания вы должны подготовить подушку из песчано-цементной смеси для, непосредственно, укладки тротуарной плитки. ПЦС готовиться в пропорции 1 часть цемента (М-400), 5 частей строительного песка. Для получения более однородного состава смеси желательно использовать бетономешалку, если ее нет, то можно смешать и ручным способом, используя емкость или лист металла (шифера и пр.), но не на земле во избежание попадания ее в состав смеси.

Положите направляющую рейку 50×50 мм на утрамбованное основание с одного края участка укладки. Затем сверху положите тротуарную плитку. Верхний край плитки должен быть приблизительно на 5-6 мм выше окончательного уровня укладки.

Положите вторую направляющую рейку на требуемом расстоянии от первой, убедившись при этом, что плитка, положенная на нее так же возвышается над окончательным уровнем.

Между направляющими рейками на утрамбованное основание насыпьте ровный слой ПЦС. Можно утрамбовать его ногами, затем подсыпать недостающее количество ПЦС. Опираясь доской по направляющим, выровняйте ПЦС. Вы увидите, что поверхность песка стала ровной и выровненной по одному уровню. Не допускайте хождения по выровненной смеси.

После выравнивания выньте направляющие, заполните оставшееся место ПЦС по общему уровню. Готовьте подушку из ПЦС небольшими участками по 10-15 м², необходимыми для дневной нормы укладки плитки.

Этап 7. Укладка плитки

Уложите плитку на подготовленную поверхность, слегка ударяя по ней резиновой киянкой. С помощью тротуарной плитки можно выложить много рисунков в зависимости от вашего вкуса и выбранного стиля.

Мы предполагаем, что вы проверяете правильность рядов через каждые 1,5 метра, для чего необходимо натянуть шнур. Так же производите контроль ровности укладки плитки, прикладывая рейку. Возвышающуюся плитку вбейте в с помощью резиновой киянки, в случае занижения извлеките плитку и добавьте ПЦС.

Примечание: при работе с цветными плитками возможно, что оттенки могут изменяться в зависимости от количества красителя и качества песка (он может меняться в поставляемых партиях и в связи со сменой места добычи (поставщика). Всегда укладывайте плитку, используя продукт из нескольких связок (поддонов) одновременно.

Этап 8. Резка

После того, как вы уложили все плитки и заполнили весь участок, вам может потребоваться разрезать несколько плиток для заполнения пустых мест. При работе с пилой для резки обрезайте плитку так, чтобы она вплотную прилегала к месту укладки.

Этап 9. Окончательная доводка

Посыпьте вымощенный участок тонким слоем песка и, прометая щеткой, заполните стыки между плитками. Эту процедуру необходимо проделать не менее двух раз с перерывом в несколько дней. Это очень важно для хорошей укладки. Песок, правильно распределенный по стыкам, будет воспринимать нагрузки, прилагаемые к поверхности примыкающих плиток, и поможет сохранить твердую и надежную поверхность, укрепит плитки между собой. После дождей просыпку песком можно повторить.

Примечание: не допускайте проезда по мощеному участку до заполнения стыков песком.

Песок, засыпаемый в стыки, должен быть чистым и не содержать солей и органических материалов, которые могут вызвать появление в нем растений.

всё про ремонт и обустройство жилья

С 1 марта 2018 г. после длительных обсуждений и согласований введен в действие в качестве межгосударственного стандарта ГОСТ 17608-2017 «Плиты бетонные тротуарные», взамен предыдущему ГОСТ 17608-91.

Стандарт разработан НИИЖБ им. А.А. Гвоздева ( АО «НИЦ «Строительство») и Ассоциацией «Производителей мелкоштучных бетонных изделий», в которую входят такие компании, как Braer, Выбор С, Каменный Век, Steingot.

Эксперты «Мегаполис Про» проанализировали новый ГОСТ 17608-2017 и выделили основные новшества и важные моменты.

1. Бетонные плиты стали подразделять на группы эксплуатации в зависимости от нагрузок и воздействий:

Группа А – Тротуары улиц местного значения, пешеходные и садово-парковые дорожки, газоны, придомовые территории частных строений (без заезда легкового и грузового автотранспорта), эксплуатируемые кровли зданий и сооружений.

Группа Б – Тротуары магистральных улиц, пешеходные площади и посадочные площадки общественного транспорта, велосипедные дорожки.

Группа В – Дороги с малоинтенсивным движением (внутриквартальные проезды) и площади, территории стоянок легкого автотранспорта, территории АЗС.

Группа Г — Зоны высокой нагрузки (территории для стоянок грузового автотранспорта, порты и доки).

2. Для плит группы Б и выше, с целью обеспечения физико-механических характеристик, при приготовлении бетонных смесей обязательно применение щебня по ГОСТ 8267.

• марки G1 — не более 0,7 г/см;
• марки G2 — не более 0,8 г/см;
• марки G3 — не более 0,9 г/см.

• первая буква — группа эксплуатации плит;
• цифра после первой буквы — порядковый номер конфигурации согласно номенклатуре предприятия-изготовителя;
• вторая буква — тип плиты в зависимости от конфигурации;
• цифра после второй буквы — толщина плиты в сантиметрах, округленная до целого числа.

Пример условного обозначения квадратной плиты группы эксплуатации А длиной 200 мм, шириной 200 мм и толщиной 40 мм:

Пример условного обозначения плиты фигурного типа смешанной коллекции группы эксплуатации Б трех типоразмеров (172x115x60 мм, 115x115x60 мм, 115x57x60 мм):

4.3.4 Марку бетона плит по морозостойкости принимают по проекту строительства, но не ниже F200.

Для обустройства дорожек на придомовой территории хотим купить качественную брусчатку. Так же хотим разобраться с правилами укладки для долговременной качественной эксплуатации. Каким нормативом описывается данный материал и работа с ним.

Для ответа на Ваш вопрос более подходит не СНиП, а ГОСТ. Называется он «ПЛИТЫ БЕТОННЫЕ ТРОТУАРНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ» ГОСТ 17608-91. В этом документе описаны технические условия для тротуарных плит, которые изготовлены из тяжёлого и мелкозернистого бетонов, для устройства сборных покрытий тротуаров, пешеходных и садово-парковых дорожек, пешеходных площадей и посадочных площадок общественного транспорта. Но Вы написали, что хотите приобрести качественную брусчатку и получить инструкцию как с ней работать. В таком случае предлагаю просмотреть техническую информацию о проектировании, дизайне и изготовлении клинкерной брусчатки. Очень интересная и позновательная документация, которая раскроет тайны не только проектирования этой брусчатки, но и её монтажа.

Строительный процесс полностью зарегламентирован и ни одну строительную операцию нельзя выполнить с отступлением от требований соответствующих госорганов, которые излагаются в одном из конкретных выпусков СНиПа. Конечно же, есть СНиП и на работы по укладке брусчатки. Процесс мощения оговорен в 7-й главе 2-й части СНиПа 3. 06.03, введенного в действие в 1985 году. Познакомиться с его содержанием можно по этому адресу. Правила, по которым следует производить и принимать работы по укладке брусчатки, изложены в третьей части СНиПа III-10 от 1975 года и познакомиться с ними можно по этому адресу. Отдельные нюансы, возникающие при укладке тротуарной плитки, расшифровываются в технологической карте ВСН-50-79. Ее можно найти здесь. Ну, а нормативы по изготовлению брусчатки сконцентрированы (как это и положено для любого из производимых в стране товаров) в ГОСТе под номером 17608, введенным в действие в 1991 году. Если это необходимо, то увидеть его текст можно здесь.

Чтобы изделие могло прослужить максимально долго и отвечало заявленным требованиям, важно обращать внимание на ГОСТ – тротуарная плитка. Качественное покрытие влияет на долговечность, а соответствие стандартам позволяет без риска использовать его в течение длительного эксплуатационного периода.

Межгосударственный стандарт строго регламентирует всё, начиная от состава изделия и заканчивая его формой и характеристиками. Так, тротуарная плитка ГОСТ 17608-91 не может быть изготовлена из цемента ниже 300 марки. Эти и другие условия являются обязательными к соблюдению, а значит вы можете рассчитывать на высокое качество материала.

ГОСТ тротуарной плитки – ключевые особенности

Учитывая, что материал, о котором идёт речь, применяется для отделки уличных поверхностей, важно обращать внимание на тип его применения, отсюда и основные требования. Особое внимание уделяется толщине, весу и величине, которые сильно отличаются в зависимости от конкретного вида камня и типа покрытия. С учетом предполагаемой нагрузки, классифицируют такие категории:

• 30 мм – материал, применяемый для дворовых территорий и дорожек;
• 40 мм – может быть использован в качестве пешеходной зоны;
• 60 мм – такая вибропрессованная плитка применяется для автомобильных дороги и стоянки легкого транспорта;
• 80 мм – в отличии от менее тонкого покрытия, способно выдерживать и грузовой транспорт.

В нормах не регламентируют размеры одного изделия, но в целом некоторые стандарты распространены. Например, вы всегда найдёте в наличии тротуарную плитку 300х300х30 и с аналогичным соотношением, но если вам нужно что-то эксклюзивное, то такие камни делают обычно на заказ. Обратите внимание, что свой межгосударственный стандарт имеет и бордюрный камень, который также используется при строительстве дорог в обязательном порядке.

Укладка тротуарной плитки под ключ с материалом

• выезд на замер Бесплатно
• составление сметы Бесплатно
• консультация по выбору плитки Бесплатно
• выемка грунта
• засыпка песка с вибротрамбовкой
• укладка слоя щебня с вибротрамбовкой
• покрытие геотекстилем
• установка бордюрного камня
• Укладка сухой смеси 2-3 см
• укладка тротуарной плитки на сухой смеси

Укладка тротуарной плитки без материалов

• выезд на замер Бесплатно
• составление сметы Бесплатно
• консультация по выбору плитки Бесплатно
• выемка грунта
• засыпка песка с вибротрамбовкой
• укладка слоя щебня с вибротрамбовкой
• покрытие геотекстилем
• установка бордюрного камня
• Укладка сухой смеси 2-3 см
• укладка тротуарной плитки на сухой смеси

Каковы технические характеристики тротуарной плитки по ГОСТ 17608-91?

Единый стандарт качества важен, ведь он заставляет производителя не опускаться ниже заявленных требований. Как мы уже отмечали выше, вопрос покрытия дорог особенно важен. В частности, в документе прописаны следующие ключевые моменты:

• прочность – материал должен выдерживать определенную нагрузку;
• износостойкость – возможность переноса атмосферного влияния, истирания;
• термостойкость – отсутствие влияния температуры на материал;
• водостойкость – снег, дождь не должны быть угрозой для покрытия.

Также регламентируются технологии. Различается вибролитая тротуарная плитка, вибропрессованная и гиперпрессованная. Чётко прописан состав и сама технология производства. Разумеется, в зависимости от метода изготовления, будут отличаться и характеристики, но это уже тема отдельной статьи.

Как регулируются размеры?

Конечно, ГОСТ тротуарной плитки 17608-91 должен регулировать и величину. Это важно, т.к. при укладке должна быть точная стыковка фрагментов. Однако всё зависит от конкретного типа брусчатки, где каждый имеет свои размеры. И если тротуарная плитка 400х400х40 соответствует классическому соотношению, то как быть с моделями, типа «Клевер», «Колодец», «Флорида», «Восьмерка», «Мостовая» и другими? Все эти данные строго соблюдаются при производстве брусчатки, хотя и толщина её может быть разной, точно так же, как и и форма. К тому же мы нередко сталкиваемся с индивидуальными проектами, где реализуются сложные дизайнерские рисунки.

Остались вопросы? Вы можете обращаться к нам за консультацией в любое удобное для вас время. Наша компания производит тротуарную плитку по ГОСТ, а также согласно индивидуальным проектам.

Тротуарная плитка широко используется в обустройстве улиц, проспектов, частных придомовых территорий. Однако ее качество на протяжении длительного времени вызывало много вопросов и нареканий, в связи с чем 1 марта 2018 г. был введен новый ГОСТ на данный вид бетонных изделий.

После внимательного изучения и анализа всех параметров документа специалисты завода-производителя «АльянсСтрой» провели глубокое экспертное исследование, где были выделены наиболее значимые моменты, призванные улучшить качество выпускаемой продукции, продлить сроки ее эксплуатации и повысить ответственность производителей.

1. Было проведено разделение мест укладки бетонных изделий на группы, в зависимости от их свойств.

• Группа А: Объединила следующие места укладки плитки: тротуары городских и сельских улиц, дорожки в садах, парках, газоны, места возле частных домовладений (без использования для заезда легкового и грузового транспортного средства).
• Группа Б: Сюда отнесены площади для пешеходов, тротуары магистральных улиц, остановки общественного автотранспорта, велосипедные дорожки.
• Группа В: Дороги с небольшой интенсивностью движения, парковки легковых автомобилей, участки, на которых размещаются автозаправочные станции.
• Группа Г: характеризует места, предназначенные для стоянок грузового ТС, порты, доки, другие зоны с высокой нагрузкой.

2. Плиты группы Б и выше производятся из смесей бетона с обязательным использованием щебня (ГОСТ 8267), обеспечивающего высокое качество физико-механических свойств.

3. Минимально допустимая толщина должна составлять не менее 40 мм.

4. Требованиями нового ГОСТа предусмотрены допустимые соотношения габаритов (высота, длина, ширина). Они не могут превышать параметры указанных в п. 4.2.3. (исключение составляют армированные конструкции).

5. ГОСТ допускает на поверхности изделий выцветов (высолов), но абсолютно исключается наличие ржавчины, жирных пятен.

6. Разрешено наличие потертостей, трещин, сколов, других мелких дефектов, но не более 3% от всего объема изделий.

7. В ГОСТ добавили понятие «Колормикс», характеризующее технологию изготовления многоцветных плит.

После принятия нового ГОСТа, который соответствует стандарту Евросоюза (EN 1338:2004), значительно улучшится качество производимых заводом «АльянсСтрой» изделий.

Для заказчиков, которые впервые решили облагородить свой участок и приобрести тротуарную плитку, ГОСТ имеет важнейшее значение. Ведь очень важно, чтобы производитель следовал стандартам качества и изделие можно было применять по назначению. На строительном рынке настолько много материалов, что запутаться в них – проще простого. И именно поэтому важно, чтобы точно соблюдались технические характеристики тротуарной плитки по ГОСТ 17608-91. Иначе вы не получите гарантию, что тот или иной образец прослужит достаточно долго и вообще может быть уложен в местах общественного пользования. Эта тема достаточно важна, чтобы поговорить о ней подробнее.

ПОКАЗАТЕЛИ ПРОЧНОСТИ ПО ГОСТУ ТРОТУАРНОЙ ПЛИТКИ

Государственному стандарту принято доверять, ведь он позволяет достигать не просто определенного уровня качества, но и точно знать все характеристики изделия. Как вы знаете, брусчатка предназначается для укладки на улице и изготавливается из высококачественного бетона. Это важно, потому что даже марка цемента регламентирована и зависит от самого изделия. Большое внимание уделяется и возможной нагрузки. Тут речь идёт не только о составе, но и о толщине. По ГОСТу тротуарной плитки эти моменты также отмечены:

• Садовые дорожки. В таких ситуациях используют брусчатку любой толщины, но в среднем это 30 мм;
• Пешеходные зоны. Использовать такую плитку можно и в частных территориях, и создавая уличные тротуары. Как правило, речь идёт о 40 мм;
• Автомобильные дороги. В первую очередь это легковой транспорт и всевозможные стоянки. Для таких ситуаций подойдёт материал с толщиной 60 мм;
• Дороги для грузового транспорта. Как несложно догадаться, здесь должна использоваться максимальная толщина брусчатки. Как минимум – 80 мм.

Таким образом, брусчатка 200х100х40 мм может активно применяться для пешеходных зон и легкого транспорта (не во всех случаях). А вот если вы начнёте использовать её для автомобильных дорог, то мало того, что это может повлечь за собой определенный уровень ответственности, так ещё и прослужит такое покрытие недолго.

Какие ещё показатели регламентируются согласно ГОСТ тротуарной плитки 17608-91?

Учитывая, что нередко материал закупается для нужд городских властей и покрытия местных дорог и тротуаров, важно точно знать, что вес тротуарной плитки, её прочность, стойкость и другие характеристики строго соответствуют. Компания «Рентек» уже не первый год активно занимается производством строительных материалов из бетона, и мы знаем, как важно соблюдение госстандартов. Преимущества изделий, изготовленных строго по регламенту, очевидны:

• Высокий уровень прочности. Учитывая, что такой материал может применяться в парках, подъездных дорог, необходимо, чтобы он сохранял свою целостность в любой ситуации;
• Стойкость к истиранию. Важно помнить, что по такому тротуару в день могут проходить сотни и тысячи людей, и проезжать столько же автомобилей;
• Невосприимчивость нагревания. Сюда также стоит добавить возможность службы при любых температурных условиях, что особенно актуально в России;
• Водостойкость. Разве можно воспрепятствовать попаданию влаги на материал, который уложен на улице? Именно поэтому нужно, чтобы бетон впитывал влагу и высыхал.

Все эти моменты регламентируются по ГОСТу тротуарной плитки 17608-91. Всё зависит от вида изделий, предназначения и технологии изготовления. Вам достаточно связаться с нами по телефону или оставить заявку на сайте, чтобы сделать заказ на любой образец. Вы можете не сомневаться в том, что мы соблюдаем ГОСТ тротуарной плитки, а также оказываем профессиональные услуги по её укладке.

Размеры: 240x120x40мм
Количество: 32 шт/кв.м

Серый — 390 350 руб кв/м

Пешеходные дорожки подвергаются интенсивному воздействию при эксплуатации. Технические характеристики используемого для их оформления материала должны быть рассчитаны на определенное механическое давление. Там, где изготавливается плитка тротуарная вибропрессованная, ГОСТ, утвержденный в 1991 году, считается главным документом. Стандарт предписывает порядок и правила выпуска подобных изделий.

Виды плит

Брусчатка изготавливается по ГОСТ. Она представляет собой прочный и долговечный материал, способным выдержать воздействия атмосферных осадков и значительные температурные колебания.

Брусчатка, сделанная по ГОСТу, делится на типы в зависимости от конфигурации:

• квадратная;
• прямоугольная;
• шестиугольная;
• фигурная;
• окаймляющая четырех- и пятиугольная.

Внимание! В обозначение первых четырех типов присутствует первая буква наименования. Последний маркируется буквой «Д». Производители предлагают и декоративные дорожные элементы. В их маркировке присутствует обозначение ЭДД.

Бетонная плитка различается по размеру. Минимальная длина одной из сторон равна 125 мм. Размер второй зависит от типа изделия.

Совет! Чтобы получить больше информации о конкретной плитке, стоит внимательно изучить ее маркировку. Буква, присутствующая в обозначении, соответствует форме конкретного изделия. Далее идет ее типоразмер, выраженный в сантиметрах.

Технологическая карта допускает изготовление плит с одним или двумя слоями, у которого толщина бетонного слоя превышает 20 мм. Форма изделия строго регламентирована. Грани обязательно перпендикулярны. Допустим небольшой технологический уклона, но его величина ограничена 5 мм.

Внимание! Если размер стороны превышает 0,75 метра, допустимо армирование изделия с целью повышения прочности.

Преимущества брусчатки

Если технология при изготовления не нарушена, и состав используемой смеси соответствует нормативным требованиям, готовая продукция получается:

• Прочной. Она выдерживает высокую эксплуатационную нагрузку, сохраняя геометрию после сильных точечных ударов. Такой материал допустимо укладывать в различных местах, в том числе при оформлении подъездных дорог любого назначения;
• Износостойкой. Находясь под воздействием большого количества разноплановых факторов, включая абразивные частички, покрытие не утратит целостность;
• Термостойкой. Периодический нагрев до высокой температуры не окажет никакого влияния на свойства брусчатки. Введение специальных добавок, процентное содержание которых предписывает технологическая карта, дает нужный уровень морозостойкости;
• Водостойкой. Постоянное воздействие атмосферных осадков ухудшает свойства любого изделия. Состав бетона допускает частичное впитывание влаги. Однако со временем каждый элемент полностью высыхание без утраты эксплуатационных свойств.

Внимание! Характеристики материала определяются в соответствии со СНиП, делающим разграничения на различные времена года. Летом требования одни, зимой – другие. СНиП позволяет разграничить сезоны.

Состав материал гарантирует его безопасность для здоровья человека. Это делает возможным отделку территории в общественных местах и на детских площадках. Технологическая карта исключает использование компонентов, вызывающих аллергическую или любую другую негативную реакцию. Это расширяет возможную область использования отделочного материала.

Производители предлагают изделия в широком ассортименте. Многообразие форм, оттенков и размеров позволяет реализовать разнообразные дизайнерские проекты. Можно выполнить укладку одноцветных элементов одного типа и размера или создать комбинированный узор, включающий сразу несколько видов.

Сфера применения

Укладка тротуарной плитки выполняется по-разному. Все зависит от их размера и конфигурации. С помощью плитки квадратной или прямоугольной можно сформировать оригинальный узор или орнамент. Часто уложенные элементы визуально расширяют или уменьшают габариты дорожек.

Состав материала и его прочностные свойства определяют назначение конкретных марок плит. Если для изготовления партии использовался бетон В25 и ниже, такую плитку можно смело использовать при оформлении территории, прилегающей к дому или пешеходных дорожек. Если надо оформить тротуар в местах с повышенной проходимостью, стоит обратить внимание на изделия, изготовленные из бетона В30 и выше. Они отвечают требованиям СНиП и способны выдержать высокую эксплуатационную нагрузку.

Технологическая карта, предписывающая порядок выполнения монтажа, предписывает выполнение укладки на тщательно выровненное основание. Физико-механические свойства и толщина декоративного материала диктуют требования к показателям основания.

Внимание! Для выравнивания основания используют сухую или увлажненную песчано-цементную смесь. Зазоры после завершения укладки заделывают с помощью цементного раствора.

Выбирая тротуарную плитку, убедитесь, что она соответствует ГОСТ 17608 и ряду СНиП. В этом случае сформированное покрытие будет обладать нужными механическими свойствами и сохранит презентабельный внешний вид на протяжении длительного периода. Однако в этом случае еще потребуется правильно выполнить монтаж, чтобы исключить преждевременного повреждении основания из-за чрезмерного усилия.

Изготовленная в соответствии с ГОСТ 17608 91 тротуарная плитка, наделена выносливостью, влагостойкостью, имеет длительный срок эксплуатации и многоцикличность замерзания/размерзания. Соблюдая все пропорции в правильном соотношении, изделия будет радовать внешними и техническими характеристиками на протяжении нескольких десятков лет. ГОСТ 17608 91 был принят в 1991 году, а в 2018 был обновлен в соответствии с современными технологиями.

«СтройДомИнвест» больше 20 лет производит и реализует тротуарные камни и другие бетонные изделия, придерживается установленным стандартам и при этом предлагает лучшую цену в регионе. Благодаря полученному опыту и профессиональной команде, мы предоставляем гарантию на все виды продукции, включая вибропрессованную тротуарную плитку и бордюрный камень гост 6665 91.

Обращайтесь по указанным на сайте контактам или закажите обратный звонок. С вами непременно свяжется наш менеджер, поможет выбрать подходящий для вашего участка материал и рассчитает примерные объемы. Также вы сможете получить консультацию по поводу поребрика и бордюра, отличия и сходство этих элементов покрытия. Или приезжайте в наш офис в Домодедово и убедитесь в качестве изделий лично.

Бетонная тротуарная плитка ГОСТ — состав и характеристики

Плиточный состав должен обладать такими характеристиками:

• стойкость к истиранию и разрушению, не больше 0,7 г/см²;
• отсутствие пористости;
• низкое водопоглощение, не более 6%;
• выносливость к перепадам температур, более 200 циклов при замерзании.

В состав смеси включаются: цемент, песок, мелкофракционный просеянный щебень, пластификаторы и краситель по необходимости.

Плитка бетонная тротуарная ГОСТ 17608 91: сферы применения и размеры

По утвержденной технической документации, вибропрессованная и вибролитая плитка используется для укладки различных зон в соответствии с толщиной модуля:

• до 30 мм предназначена в садово-парковое оформление, мощению аллей и тротуаров с низкой пешеходной нагрузкой;
• дворовые территории укладываются камнем толщиной 40 мм;
• 60 мм подойдет для парковочных зон, дорог с небольшой проездной нагрузкой;
• 80 и более устанавливается на проезжей части с грузовым и легковым автотранспортом.

Мы предоставляем услуги по укладке брусчатки тротуарной, бордюр и других элементов дорожного покрытия. Технологии нашего завода позволяют изготавливать вибропрессованную и вибролитую, соответствующую ГОСТ 17608 91, тротуарную плитку, которая будет доставлена на объект заказчика в аккуратно сложенных поддонах.

ГОСТ — это стандарт качества.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Плиты подразделяют на типы в зависимости от конфигурации:

Д — окаймляющие четырех- и пятиугольные для окаймления шестиугольных плит и пятиугольные для окаймления квадратных и прямоугольных плит при диагональном способе их укладки;

Ф — фигурные плиты и элементы мощения;

ЭДД — элементы декоративные дорожные.

1.2.2. Марки, форма и размеры плит должны соответствовать указанным в приложении 1.

1.2.3. Плиты могут изготовляться одно- или двухслойными с толщиной верхнего (обычного или цветного) слоя бетона не менее 20 мм.

1.2.4. Плиты с размерами сторон 750, мм допускается изготовлять с конструктивным армированием в соответствии с приложением 2.

1.2.5. Грани плит должны быть взаимно перпендикулярны. Допускается изготовление плит с технологическим уклоном боковых граней, не превышающим 5 мм размера в плане на каждую сторону.

1.2.6. Грузоподъемные работы (перенос, складирование, погрузка, выгрузка, монтаж) плит массой более 50 кг должны осуществляться с помощью вакуумных захватов, а при их отсутствии в плитах должны быть отверстия для цангового захвата либо монтажные петли, устанавливаемые в соответствии с приложением 2.

1.2.7. Плиты обозначают марками в соответствии с ГОСТ 23009. Марка квадратных, прямоугольных, шестиугольных и окаймляющих плит состоит из буквенно-цифровых групп, разделенных точками, обозначающих: первая цифра — порядковый номер типоразмера, буква — тип плиты, цифра после буквы — толщину плиты в сантиметрах, зависящую от вида основания.

Марка фигурных плит состоит из буквенно-цифровых групп, разделенных точками, обозначающих: первая цифра — порядковый номер данной конфигурации, буква Ф — тип плиты, цифра после буквы Ф — порядковый номер плиты, последняя цифра — толщину плиты в сантиметрах.

Пример условного обозначения квадратной плиты длиной 375 мм, шириной 375 мм, толщиной 70 мм: 4.К.7

То же, фигурной плиты длиной 300 мм, шириной 296 мм, фигуры 1, толщиной 70 мм: 2.Ф.1.7

То же, элемента декоративного дорожного фигуры 1, толщиной 100 мм: ЭДД.1.10

То же, пятиугольной доборной плиты для окаймления шестиугольных плит 10-го типоразмера, толщиной 10 см: 10Д10

1.3. Характеристики

1.3.1. Прочность бетона плит на сжатие характеризуют классами по прочности на сжатие: В22,5; В25; В30; В35. Класс бетона плит по прочности на растяжение при изгибе принимают Ввtв 3,2; Ввtв 3,6; Ввtв 4,0; Ввtв 4,4. Прочность бетона плит на сжатие и растяжение при изгибе принимают по проекту строительства и указывают в заказе потребителя.

1.3.2. Значение нормируемой отпускной прочности мелкозернистого бетона плит должно составлять 90 % от класса бетона по прочности на сжатие и класса бетона по прочности на растяжение при изгибе в любое время года. Значение нормируемой отпускной прочности тяжелого бетона плит должно составлять 90 % от класса бетона по прочности на сжатие и класса бетона по прочности на растяжение при изгибе в холодный период года и 70 % — в теплый период года.

Примечания:

1. Периоды года принимают, начиная и кончая месяцами, характеризующимися среднемесячной температурой наружного воздуха в соответствии со СНиП 2.01.01 и ГОСТ 13015.0.

2. Допускается по согласованию потребителя с изготовителем значение нормируемой отпускной прочности бетона плит принимать 70 % в любое время года.

1.3.3. Фактическая прочность бетона должна соответствовать требуемой по ГОСТ 18105, в зависимости от нормируемой прочности и показателей фактической однородности прочности бетона.

1.3.4. Марку бетона по морозостойкости принимают по проекту строительства, но не ниже указанной в табл. 1, в зависимости от расчетной температуры наружного воздуха наиболее холодной пятидневки района строительства и указывают в заказе на изготовление камней.

Расчетная температура наружного воздуха наиболее холодней пятидневки района строительства, °С

Как резать тротуарную плитку

Toggle Nav

Поиск

• сравнить продукты

Позвоните нам 0800 032 6306

Ричард Партингтон

Опубликовано: 19 ноября 2021 г.

От ломания плит пополам до вырезания изогнутых садовых дорожек — вы можете подумать, что резка тротуарной плитки — это навык, предназначенный для профессионалов отрасли.

Тем не менее, при наличии правильных инструментов и небольшой практики вы тоже можете изменить форму брусчатки в соответствии со своими потребностями в ландшафтном дизайне. Вы даже можете выполнить работу с помощью надежного набора молотка и долота и, конечно же, подходящего защитного снаряжения (например, качественных рабочих перчаток, защитных очков и респиратора).

Чтобы дать вам необходимое ноу-хау, мы разделили три различных метода резки.

Читайте дальше, чтобы узнать, как профессионально резать тротуарную плитку.

Молоток и долото

Самая старая техника резки тротуарной плитки одновременно и самая простая. Правильно, вы можете убрать свои электроинструменты для этого; базовое оборудование и немного терпения — все, что требуется для этой техники.

Идеально подходит для использования с:

• Плитка из натурального камня
• Мощение из индийского камня

Что нужно для резки тротуарной плитки:

• Рулетка
• Мел или карандаш
• Молоток
• Долото с острым концом
• Резиновый молоток

Как резать тротуарную плитку молотком и зубилом:

1. Сначала измерьте рулеткой периметр пространства, которое необходимо заполнить тротуарной плиткой.
2. Принимая во внимание эти размеры, начертите мелом вырезы, которые вам нужно сделать для асфальтоукладчика.
3. Затем с помощью молотка и зубила прорежьте неглубокий (1-2 мм) канал в асфальтоукладчике.
4. После того, как вы сделали надрезы на асфальтоукладчике, вы можете расколоть плиту, ударив по ней резиновым молотком. Если он не порвется сразу, прорежьте канал немного глубже.
5. Подровняйте все неровные края, сбивая лишний камень молотком и долотом.
6. Теперь вы готовы установить плиту на место.

Полезный совет: этот метод лучше всего подходит для резки тротуарной плитки, где не требуются четкие прямые линии.

Электропила

Чистая и быстрая ручная циркулярная пила пользуется неизменной популярностью у специалистов по ландшафтному дизайну.

Если вы планируете резать плиты для патио с помощью электропилы, помните, что они образуют облака пыли и могут оставить после себя много остатков. Чтобы оставаться в безопасности, наденьте защитные очки и пылезащитную маску и, если возможно, используйте систему пылеподавления. Распыляя воду в месте реза, системы пылеподавления смывают пыль до того, как она попадет в воздух.

Идеально подходит для использования с:

• Керамической плиткой
• Мощение из гранита
• Бетонная тротуарная плитка

Что нужно для резки тротуарной плитки:

• Рулетка
• Мел или карандаш
• Верстак
• Четыре С-образных зажима (для фиксации плиты)
• Электропила или угловая шлифовальная машина с алмазным диском, специально изготовленным для камня или кирпичной кладки (это важно, так как диски, сделанные для дерева, практически сразу затупляются)
• Резиновый молоток
№

Как резать тротуарную плитку электропилой:

1. С помощью рулетки и мела/карандаша измерьте пространство, в котором будет прорезан брусчатка, и отметьте линию реза с обеих сторон брусчатки.
2. Закрепите тротуарную плитку на верстаке с помощью С-образных зажимов. Если все сделано правильно, асфальтоукладчик не должен двигаться после закрепления.
3. Начните пилить асфальтоукладчик электропилой, ориентируясь по отмеченной линии. Отрезав около 1 см с одной стороны, переверните брусчатку и повторите процесс с другой стороны.
4. Продолжайте до тех пор, пока не прорежете полностью, а затем уложите заново вырезанную брусчатку на место.

Главный совет: Электропилы — единственный вариант для резки плотных и твердых материалов, таких как фарфор; имейте это в виду, когда вы решаете, как выглядит ваш внутренний дворик или подъездная дорожка.

Дробилки для плит

Настоящие профессионалы будут использовать большие дробилки для резки плит, и, благодаря компаниям по аренде инструментов, вы тоже можете их использовать.

Доступно несколько типов, в том числе версии с электрическим и гидравлическим приводом, но наиболее распространенным является простой рычажный пресс, который сжимает асфальтоукладчик между верхним и нижним ножами до тех пор, пока он не сломается. Мы рекомендуем использовать рассекатель плит, если вы имеете дело с особенно плотной брусчаткой.

Ознакомьтесь с нашими советами по безопасному использованию разделителя плит.

Идеально подходит для использования с:

• Бетонным покрытием
• Мощение для тяжелых условий эксплуатации

Что необходимо для резки тротуарной плитки:

• Разрезатель плит рычажного пресса
• Рулетка
• Мел
• Резиновый молоток

Как резать тротуарную плитку с помощью разделителя плит:

1. Установите разделитель плит на твердой ровной поверхности, где у вас будет достаточно места для работы.
2. Измерьте пространство, которое необходимо заполнить тротуарной плиткой, и отметьте мелом необходимый вырез на брусчатке.
3. Поднимите ручку раскола и поместите в нее плиту так, чтобы меловая линия находилась в месте разреза.
4. Опустите ручку и приложите соответствующее усилие, чтобы расколоть плиту.
5. Поместите свежесрезанную брусчатку на место, при необходимости закрепив ее резиновым молотком.

Как вырезать кривые в тротуарной плитке?

Если вы мечтаете о извилистых садовых дорожках, вам нужно научиться делать изогнутые срезы. Хотя это может оказаться немного сложнее, чем прямые линии, мы обеспечим вас.

Для этих более сложных разрезов мы рекомендуем использовать электропилу (см. выше). Многие этапы такие же, как и при распиле по прямой линии, но вы рисуете линию разреза как плавную плавную кривую на нескольких брусчатках.

Когда дело доходит до фактического процесса резки, электрические пилы могут относительно легко выполнять большие дуги вдоль мела. Однако для более узких дуг вам нужно будет сделать серию более мелких прямых надрезов. Хотя брусчатка может выглядеть немного неровной после того, как вы закончите, вы не заметите никаких грубых порезов, когда она будет уложена на место.

А если это кажется слишком трудоемким, вы всегда можете купить изогнутую тротуарную плитку , чтобы создать привлекательные формы внутреннего дворика.

Нужна помощь?

Хотите купить тротуарную плитку для своего проекта или просто задать вопрос, как резать тротуарную плитку? Позвоните в компанию Simply Paving по телефону 0800 032 6306 или начните чат с нами, чтобы получить ответы на все вопросы.

Просто мощение, 5-й этаж, Инновационный центр Элси Уайтли, Хопвуд-лейн, Галифакс, Западный Йоркшир, HX1 5ER. Юридический адрес: Bardon Hall, Copt Oak Road, Markfield, Leicestershire, England, LE67 9ПиДжей © Simply Paving — торговое подразделение компании Aggregate Industries UK Limited, входящей в группу компаний Holcim. Все права защищены.

Как резать тротуарную плитку | Советы, хитрости и советы

• Советы по укладке тротуарной плитки

5 января 2022 г. Комментариев нет

При укладке террасы вам почти всегда придется делать надрезы на некоторых плитах.

Резка плит для установки вокруг водосточных крышек, ступеней или просто установка тротуарной плитки на краю доступной площади — это лишь несколько примеров того, почему вам это может понадобиться, и мы расскажем вам о двух наиболее распространенных методах, используемых для резки тротуарной плитки, чтобы вы могли получить наилучшие результаты!

Оригинальный метод резки плитки заключается в использовании простого молотка и зубила.

Лучше всего подходит для песчаника или сланца и часто рекомендуется для тротуарной плитки Riven Paving или любых плит с обрезанным вручную краем. Это поможет сохранить единообразный внешний вид плит, сопоставив ваши разрезы с существующими краями, вырезанными вручную.

• Рулетка
• Карандаш
• Молоток
• Отбойное долото
• Резиновый молоток

1. Начните с измерения пространства, которое необходимо заполнить плитой, затем отметьте размеры на плите, чтобы использовать их в качестве ориентира при резке.

2. С помощью молотка и зубила прорежьте в плите неглубокий канал по отметкам глубиной около 1-2 мм.

3. Теперь, когда на плите сделаны надрезы, разделите брусчатку, ударив резиновым молотком по части, которую вы хотите отрезать. Сделайте надрезы на плите немного глубже, если брусчатка не раскалывается легко.

4. При необходимости подровняйте неровные края с помощью молотка и долота.

5. Теперь плита готова к укладке.

Наиболее распространенным методом резки тротуарной плитки является циркулярная электрическая пила. Это лучше всего подходит для фарфора, гранита и пиломатериала из песчаника для гладкого среза с прямым краем, и ваши разрезы будут соответствовать остальным вашим плитам.

Для этого можно использовать настольную или ручную циркулярную пилу, а для резки камня всегда рекомендуется диск с алмазным наконечником. Алмазные диски обеспечивают более постоянную глубину резания, в то время как обычные абразивные диски очень быстро изнашиваются, что влияет на качество резов. Перед тем, как начать, всегда проверяйте, подходит ли имеющееся у вас лезвие для того типа камня, который вы будете резать.

Вы всегда должны носить защитные очки, пылезащитную маску и использовать систему пылеподавления, чтобы защитить себя и окружающих. Система пылеподавления смоет любую пыль до того, как она превратится в облако, распыляя постоянный поток воды в точке реза.

Облака пыли опасны для глаз и при вдыхании, поэтому любой ценой следует избегать сухой резки. Все необходимые инструменты и защитное оборудование можно взять напрокат в любой регулярной компании по прокату инструментов. Если вы сомневаетесь, ваша местная компания по аренде инструментов сможет посоветовать вам необходимые инструменты и защитное оборудование.

• Рулетка
• Карандаш
• Стальная/алюминиевая линейка
• Верстак
• С-образные зажимы
• Электропила
• Лезвие с алмазным наконечником
• Резиновый молоток

1. Начните с измерения пространства, которое необходимо заполнить плитой, затем отметьте размеры на плите, чтобы использовать их в качестве ориентира при резке.

2. Закрепите плиту на верстаке с помощью С-образных зажимов, чтобы камень не мог двигаться.

3. Используйте линейку в качестве ориентира для пилы и начните резать тротуарную плитку по карандашным отметкам. Когда у вас получится надрез глубиной примерно 1 см, переверните плиту и повторите процесс.

4. После того, как вы сделаете надрез глубиной 1 см с обеих сторон, используйте резиновый молоток, чтобы отделить камень. В зависимости от толщины плит вам может вообще не понадобиться молоток. Если вы используете более толстые плиты, вам, возможно, придется продолжить и сделать более глубокие надрезы.

5. Теперь плита готова к укладке.

При измерении отрезов убедитесь, что все ваши измерения точны, прежде чем приступить к работе, и не забудьте учесть ширину швов. Полная подготовка и перепроверка ваших измерений всегда помогут вам добиться наилучших результатов и избежать чрезмерных потерь, которых можно было бы избежать.

Всегда рекомендуется заказывать дополнительные 10-15%, чтобы покрыть расходы во время установки. Обрезки будут исходить из общего покрытия в м², которое вы заказали, и, будучи готовым к этому, позволив себе несколько дополнительных плит, вы не останетесь без материалов.

В целом, резка тротуарной плитки — простой процесс, и если вы в чем-то не уверены, всегда консультируйтесь со специалистом, прежде чем приступить к работе.
