Снип мелкозаглубленный ленточный фундамент: Ленточный мелкозаглубленный фундамент по СНИПам в разрезе

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

В Крыму  при строительстве дома надо учитывать следующие геологические особенности:

Пучинистые грунты

В Крыму преобладают глины и суглинки, они относятся к пучинистым грунтам. Это не идеальная почва для строительства дома. Подобные грунты обладают свойством накапливать воду, при замерзании накопленная вода расширяется и грунт поднимается – пучинится. Казалось бы, и пусть себе поднимается вместе с домом и опускается, но проблема в том, что эти изменения под домом происходят неравномерно. Силы при пучении могут достигать нескольких десятков тонн и способны просто сломать фундамент, если он не учитывает свойств пучинистого грунта.

Считается, что для того, чтобы избежать этого негативного явления ленточный фундамент нужно опускать ниже глубины промерзания, чтобы он стоял на неизменяющемся основании. Это справедливо лишь отчасти. Действительно, снизу силы пучения не воздействуют, но они будут направлены на стенки фундамента и за счет этого выдавливать строение наверх.

Одно из бюджетных и эффективных решений при строительстве частного дома в Крыму – это замена пучинистого грунта под фундаментом на непучинистый – песок, щебень, отсев и использование мелко заглублённого ленточного фундамента или монолитной плиты.

Для этого формируется амортизационная комбинированная подушка из песка и щебня, которая выполняет сразу несколько функций:

— Отводит воду от фундамента, не допуская пучения под ним.

— Компенсирует неравномерность пучения грунтов.

— Служит амортизирующим буфером при подземных толчках

Что надежнее — монолитная плита или мелкозаглубленный ленточный фундамент?

Конечно плита надежней, но она стоит существенно дороже. Однако, расходов на нее можно избежать, потому что при строительстве частного дома в Крыму нужно учитывать сеймику и усиливать стены за счет монолитного каркаса. Фундамент связывается с монолитным каркасом и усиливает его. Таким образом, мелкозаглубленного ленточного фундамента на комбинированной подушке чаще всего достаточно для строительства коттеджа на пучинистых грунтах и ровном участке.

Внимание! Незаглубленный фундамент не подходит для строительства дома в Крыму по следующим причинам:

Незаглубленный ленточный фундамент (НЗЛФ) — разновидность фундамента, нижняя отметка которого совпадает с нулевым уровнем или ниже его не более чем на 10 см. Такие основания отличаются простотой исполнения и низкой стоимостью. НЗЛФ отлично подходит для садовых домиков, хозяйственных построек, бань, веранд и беседок.

Ленточное основание незаглубленного типа не подходит под кирпичный дом, зато может применяться для возведения каркасных коттеджей и брусовых домиков высотой не более 2-х этажей. При этом грунты на участке должны быть непучинистые, в Крыму же, как было указано ыше, грунты пучиничтые.

 Самые распространённые ошибки, совершаемые при устройстве МЗЛФ:

  1) выбор основных рабочих размеров фундамента вообще без какого-либо (даже самого упрощённого) расчёта;

   2) заливка фундамента непосредственно в землю без выполнения обсыпки непучинистым материалом (песком). По рис. 1 (справа) можно сказать, что в зимнее время года грунт будет примерзать к бетону и, поднимаясь, тащить ленту кверху, т.е. на фундамент будут действовать касательные силы морозного пучения. Особенно это опасно, если МЗЛФ не утеплён и не обустроена качественная отмостка;

    3) неправильное армирование фундамента — выбор диаметра арматуры и числа стержней на своё усмотрение;

    4) Оставление МЗЛФ не нагруженным на зиму — рекомендуется весь цикл работ (сооружение фундамента, возведение стен, утепление фундамента и обустройство отмостки) выполнять за один строительный сезон до наступления сильных морозов.

Расчёт мелкозаглубленного ленточного фундамента

 Необходимо учитывать, что расчёт МЗЛФ, как и любого другого фундамента, основывается, во-первых, на значении нагрузки от веса самого дома и, во-вторых, на расчётном сопротивлении грунта. Т.е. грунт должен выдерживать вес дома, передаваемый на него через фундамент. Обратите внимание, что именно грунт держит на себе массу дома, а не фундамент, как некоторые полагают.

Несущая способность мелкозаглубленного ленточного фундамента (МЗЛФ)

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

В разрезе фундамент мелкого заложения выглядит следующим образом:

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

• Глубина заложения подошвы основания зависит от глубины промерзания грунта.
• Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
• При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
• Основание, на которое устанавливается монолитная лента, максимально уплотняется.
• Обязательно обустройство отмостки для отвода дождевой воды и снега.

Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

• при промерзании грунта менее 1 м — 50 см;
• при промерзании грунта на глубину до 2 м — 75 см;
• при промерзании грунта до 3 м — 100 см.

Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона. Для регионов средней полосы это значение не превышает 8-10 см.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтов	Число этажей здания	Ширина поошвы фундамента b, м	Толщина подушки t, м	Вариант конструкции фундамента	Вариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые	1	0,3 / 0,2	0,6/0,7	г.	3
	2	0,3 / 0,2	0,5 / 0,6	г.	3
	3	0,3 / 0,2	0,4 / 0,5	г.	3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые	1	0,3 / 0,2	0,7 / 0,8	г.	4
	2	0,3 / 0,2	0,6 / 0,7	г.	4
	3	0,3 / 0,2	0,5 / 0,6	г.	4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Устройство мелкозаглубленного фундамента: технология строительства

Технология возведения МЗЛФ не сложная, заливку можно проводить по СНиПам 3. 03.01-87, 2.02.01-83 или по нашей инструкции. Основание для каркасного дома 10 х 10 м можно залить за 1-2 дня. Перед началом заливки необходимо определиться с тем, где вы будете брать бетонный раствор. Существует два варианта:

1. заказать бетон класса В22,5…В17,5 на ближайшем РБУ. В этом случае смесь будет доставлена вам в указанное время автобетоносмесителем. Если АБС не сможет подъехать к месту заливки, то используется специальный рукав, по которому бетонный раствор будет подаваться к опалубке. Заказ рукава немного увеличит стоимость услуг АБС. К тому же вам придется оплатить каждый час простоя спецмашины.
2. приготовить бетон самостоятельно. При этом вы не будете зависеть от РБУ и потратите значительно меньше денег, однако и качество бетонной смеси будет немного ниже. При замесе бетона следует строго соблюдать рецептуру. Чтобы бетон не начал схватываться раньше времени можно использовать специальные добавки. Готовить бетон можно начинать сразу после монтажа опалубки.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

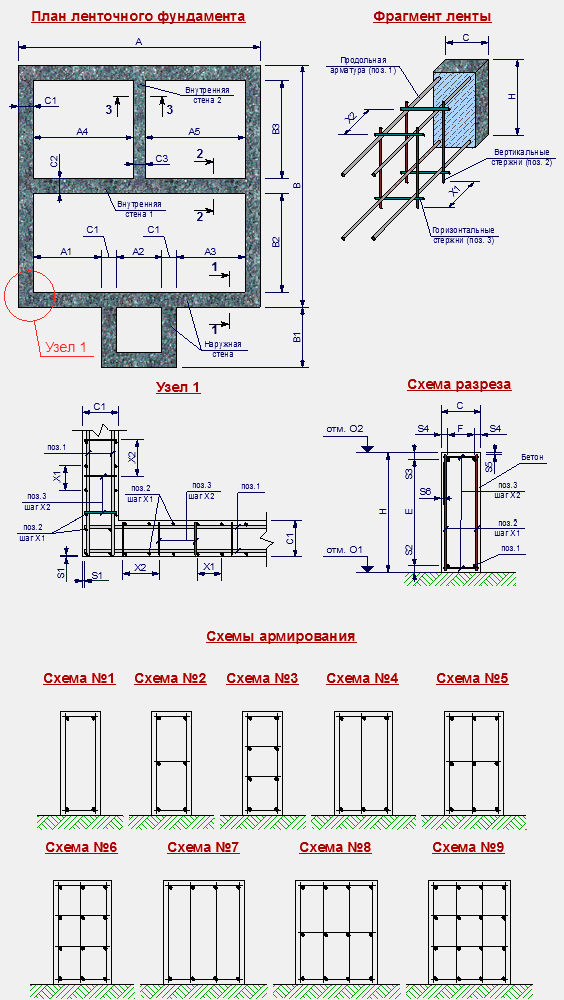

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

Послойная заливка фундамента

После окончания заливки опалубка покрывается паронепроницаемой пленкой. Затвердение бетона длится 25-30 дней, после чего опалубка разбирается, а пазухи между фундаментом и траншей засыпаются грунтом.

Утепление мелкозаглубленного фундамента

Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции. Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю.

Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:

• Пеноплекс. Плотный теплоизолятор, отлично сберегающий тепло. Срок его службы значительно больше, чем у обычного пенопласта. Пеноплекс устойчив к грызунам, плесени и практически не впитывает влагу. По соотношению цена/качество это лучший материал для теплоизоляции мелкозаглубленного основания.
• Пенополистирол. Экструдированный материал немного уступающий пеноплексу по физико-механическим свойствам. Однако по цене плиты пенополистирола на 20-30% дешевле. Его можно использовать в сухих и пылеватых грунтах с минимальной влажностью.
• Пенополиуретан. Жидкая напыляемая теплоизоляция — дорогостоящий вариант, но при этом имеющий множество преимуществ: отсутствие стыков между плитами, срок службы не менее 50 лет, минимальное водопоглощение и устойчивость к агрессивным средам.

Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.

Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

Комплекс мер по защите МЗЛФ на пучинистых грунтахПри соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.

Сборный мелкозаглубленный ленточный фундамент

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.

https://fazenda.guru/melkozaglublennyj-lentochnyj-fundament/

плюсы и минусы такого заложения, требования снип, инструкция, как сделать своими руками, подойдет ли для дома из кирпича

Содержание

• Расчет ленточного фундамента для частного дома
• 4 разновидности основания ленточного типа
• Глубина и ширина
• Кладка первого ряда
• Технология строительства ленточного фундамента малого заложения
• Что это за конструкция?
• Что такое МЗЛФ и отличия от заглублённого
• Технология выполнения мелкозаглубленного ленточного основания
• Расчёт ленточного фундамента малого заглубления
• Особенности для фундаментного основания с ростверком

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2. 01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

Ленточный фундамент

4 разновидности основания ленточного типа

Перед началом строительства вам необходимо знать, какие разновидности имеются, чтобы наиболее правильно и точно подобрать соответствующую. Каждая из разновидностей применятся в конкретных условиях, которые вам стоит учитывать.

1. Цельнолитое основание

Оно возводится непосредственно на строительной площадке. Для этого подготавливается место, выполняется разметка, устанавливается опалубка, в которой укладывается арматура и заливается бетонная смесь. В результате чего получается замкнутый железобетонный контур, который равномерно воспринимает и распределяет все нагрузки на конструкцию. Можно без затруднений возводить на любых грунтах, в том числе и на нестабильной и пучинистой почве.

Цельнолитой фундамент используется в основном для строительства многоэтажных загородных коттеджей. Процедура возведения достаточно простая и не затратная как по времени, так и по ресурсам. Можно делать абсолютно любую форму по периметру несущих стен.

2. Сборная конструкция

В этом случае применяются готовые железобетонные блоки соответствующего размера. Они укладываются в подготовленные места, а стыки блоков соединяются при помощи бетонной смеси. Процедура сборки очень простая, не требуется наличие специальной техники и дополнительных строительных материалов. Используется при возведении одноэтажных домов небольшой массы.

3. Фундамент мелкозаглубленного типа

Можно применять только для легких домов или построек хозяйственного назначения из бруса и других деревянных материалов. Главная отличительная черта – это небольшая глубина залегания. В большинстве случаев глубина залегания меньше, чем глубина промерзания грунта в данном регионе. Поэтому его можно возводить только на стабильной почве. Обязательно необходимо выполнять качественную гидроизоляцию, а также теплоизоляцию. Это позволит снизить разрушительное воздействие окружающей среды и увеличить срок службы. Стоимость постройки значительно снижается, так как нет необходимости проводить земельные работы высокой сложности.

4.

Последняя разновидность основания ленточного типа – это фундамент глубокого залегания. В данном случае необходимо выкопать глубокий котлован. Глубина залегания будет превышать глубину промерзания в конкретном регионе. Подходит для обустройства сооружений в несколько этажей, которые обладают большой массой. Конструктивные особенности позволяют сделать подвальное помещение. К минусам такого типа возведения относятся большие финансовые затраты, а также трудовые затраты. Потребуются достаточно сложные земельные работы и много строительных материалов надлежащего качества.

Рекомендуем к прочтению:

Глубина и ширина

Расчет параметров бетонной ленты — достаточно сложная задача, требующая определенной подготовки и практического опыта. Рекомендуется бурение разведочных скважин для определения состава грунта, понадобится использование большого числа специальных показателей и местных коэффициентов.

Некоторые значения можно найти в таблицах СНиП (например, глубину промерзания грунта в регионе), можно обратиться в местное геологическое управление и выяснить состав грунта. Но общие расчеты лучше заказать специалистам или использовать онлайн-калькулятор.

Если ни один из вариантов не подходит, а геологические условия вполне удачные (песчаный или супесчаный грунт), можно использовать стандартные размеры ленты — ширина около 40 см, высота — 60 см. Этот вариант является самым распространенным, подходит для большинства построек на мелкозаглубленных основаниях.

Глубина траншеи получается около 60 см (с учетом толщины засыпки).

Оптимальный вид бетона Для армирования выбирается горячекатаная металлическая арматура диаметром 12 мм и гладкий пруток 8 мм

Композитная арматура пока не завоевала широкую популярность, большинство строителей из осторожности предпочитает знакомые материалы

Кладка первого ряда

Первый ряд газобетонных блоков надо укладывать на ровное гидроизолированное основание

Это важно, так как капиллярное впитывание влаги у ячеистых видов бетона происходит весьма активно

Порядок действий:

• Поверхность ленты выравнивается, при необходимости — штукатурится для получения идеально ровной и горизонтальной поверхности.
• Укладывается двойной слой гидроизоляции — обычно используется рубероид.
• Определяется самый высокий участок ленты (обычно это один из углов). В идеале никакой разницы быть не должно.
• По углам укладываются газобетонные блоки и тщательно выравниваются по осям будущих стен и по горизонтали. При необходимости используется увеличенная толщина клеевого слоя.
• Между угловыми блоками натягиваются шнуры и укладываются промежуточные блоки. Ориентируясь по шнурам, выравнивается их положение по осям стен и горизонтали.
• Поверхность первого ряда армируется.
• После этого можно переходить к укладке второго ряда.

Технология укладки газобетона не отличается от обычной, важным моментом становится качественная и накдежна отсечка от материала фундамента, препятствующая проникновению влаги.

Технология строительства ленточного фундамента малого заложения

 Для возведения мелкозаглубленного основания достаточно вырыть траншеи полуметровой глубины и шириной 60-80 сантиметров

Обратите внимание, мы намерено упускаем этап разметки участка, о котором вы можете прочитать в следующей нашей статье. После того как траншеи будет вырыто и зачищены нужно сделать 20-40 сантиметровую плотную песчаную подушку на которую уложится наше основание

Для того чтобы максимально уплотнить песчаную прослойку ее обильно проливают водой и хорошенько трамбуют трамбовкой. К этому процессу следует подойти с полной ответственностью так как от того насколько плотный будет песчаной слой зависит образование просади фундамента до окончательного затвердевания бетонного раствора. Песчаная подушка не только замещает часть вспучиваемого грунта тем самим, сокращая его воздействие на ростверк основания, но и выполняет условия распределителя: даже если слой насыщен водой и с приходом холодов она замерзает, он вспучивается равномерно по всему периметру основания, при этом равномерно распределяет нагрузку по всей площади подошвы фундамента.

 Следующий этап возведения мелкозаглубленного основания, так как и при возведении любых других монолитных оснований, в том числе и свайного фундамента с ростверком из монолитного железобетона является изготовление и монтаж опалубки. Проще всего, а к тому же дешевле изготовить опалубку с обрезной доски с таких досок очень легко сбить щит необходимых размеров и изготовить опалубку. Для установки и качественной фиксации щитов, а впоследствии опалубки используются распорки и опорные колья, которые вбиваются по всему периметру траншеи. При этом тщательно выверяют и контролируют правильность вертикального и горизонтального положения всех щитов опалубки. С внутренней стороны опалубка гидроизолируется толем или плотной полиэтиленовой пленкой.

 Далее осуществляется армирование ленточного фундамента. Для этого используется прутья стальной арматуры диаметром 12-14 миллиметров, которые укладываются вдоль ленты фундамента и с помощью металлических прутьев диаметром 6-8 миллиметров формируется каркас с помощью специальной вязочной проволоки

При армировании, то есть формованию арматурного каркаса очень важно выдержать расстояние от арматуры до поверхности будущего основания, так как основное воздействие объекта припадает на верхнюю часть фундамента. Обычно достаточно 5 сантиметров — этого расстояния вполне достаточно чтобы обеспечить защиту металлическим прутьям от коррозии

 После того как каркас создан можете приступать к заливке опалубки фундамента бетонным раствором

Очень важно избежать образований пустот в бетонном растворе чему активно будет способствовать арматурный каркас, поэтому каждые 15-20 сантиметров слоя раствора нужно тщательно уплотнять. Спустя три-четыре дня в зависимости от погоды после заливки бетонным раствором можно снимать опалубку, а поверхность фундамента обработать гидроизоляционным материалом типа битумной мастики или тому подобным

При этом пазухи необходимо засыпать песком, а с внешней стороны фундамента защитить бетонной отмосткой.

Что это за конструкция?

Мелкозаглубленный столбчатый фундамент — это конструкция несущего строительного основания, состоящая из опорных столбов округлой или прямоугольной формы.

Устанавливаются они в углах здания, в местах где сосредоточены наибольшие нагрузки:

• на пересечениях перегородок,
• под колоннами,
• под каминами.

Для каких сооружений используется?

Такие основания широко применяются для сооружений, который не сильно нагружают грунт, весом не более 1 т/м3, не имеющие подвалов:

• каркасные домики,
• деревянные бани,
• времянки;
• беседки;
• садовые домики,
• хозпостройки.

Благодаря конструктивным особенностям, столбчатый фундамент с небольшим заглублением выбирают для строений из дерева.

Для какого типа грунта подходит?

Для лёгких конструкций есть смысл размещать мелкозаглубленный столбчатый фундамент на почвах со слабой пучинистостью. На скальной или крупнообломочной почве он выдержит и постройки посолиднее из брёвен и бруса.

Чтобы правильно соорудить конструкцию для пучинистых почв, делают специальные инженерные расчёты и под опорами сооружают армированную подушку.

Использование дорогостоящего и трудозатратного железобетонного ростверка сведёт экономический эффект к нулю.

Материалы

Традиционно мелкозаглубленное столбчатое основание делается из армированного бетона. Может быть выполнено из брёвен, блоков, кирпича, камня.

Из бревен

Под хозпостройки часто делают деревянные опоры из бруса, бревна диаметром 15-20 см. У них ограниченный срок эксплуатации около 10 лет и невысокая несущая способность.

Основное требование к такому материалу — его обязательная обработка антисептиком и нанесение сверху гудрона или другого гидроизолятора.

Из кирпича и бетонных блоков

Для каркасных строений часто используют кирпичные столбы. Это должен быть полнотелый керамический и силикатный кирпич, который не сильно впитывает воду.

В противном случае он быстро разрушится. Бетонные блоки должны быть хорошего качества, достаточной плотности.

Под кирпичные или блочные опоры устраивают подушку из щебня, пролитую цементным молочком. После установки столбов необходимо подождать, пока кладочный раствор наберёт прочность. Обычно это происходит в течение 12-20 дней.

Железобетонный монолит

Монолитные армированные железобетонные опоры обладают хорошей несущей способностью и надёжностью. Устанавливаются в ямы с щебневой подушкой и армирующим каркасом.

Опалубку делают из:

• обрезной доски,
• фанеры,
• листов железа.

Трубы

Трубы из асбеста, железа и пластика применяют в сочетании с армирующим каркасом как несъёмную опалубку для столбов из бетона.

Диаметры зависят от назначения:

• 100 мм хватит для террас, навесов и беседок;
• 250-300 мм выбирают для бревенчатых построек.

Что такое МЗЛФ и отличия от заглублённого

Мелкозаглубленный ленточный фундамент по внешнему виду представляет собой базисную бетонную ленту, которая располагается над горизонтом промерзания почвы. В этом заключается главное отличие МЗЛФ от заглубленного ленточного фундамента, для которого требуется готовить глубокий котлован или траншею.

Траншею для заглубленного ленточного фундамента делают ниже уровня промерзания, что способствует увеличению его прочности и устойчивости при возможном движении грунта во время длительных морозов. Земельные работы при устройстве котлована требуют привлечения тяжелой техники. Фундамент, закладываемый на небольшую глубину, несложно возвести вручную. Принципиальных отличий в конструктивных особенностях между этими двумя типами ленточных оснований нет.

Преимущества и недостатки мелкозаглублённого фундамента

МЗЛФ выигрывает перед другими видами фундаментов по нескольким критериям. Эти плюсы связаны как с процессом возведения конструкции, так и с эксплуатацией готового строения. Они проявляются в виде экономической выгоды и технической гарантии. Главными преимуществами мелкозаглубленного бетонного основания являются:

• Небольшой расход бетона.

• Пониженные трудозатраты.

• Прочность при морозах.

• Низкая себестоимость.

• Высокая устойчивость.

При всех достоинствах ленточное основание мелкого заглубления имеет и свои недостатки. Во-первых, такой фундамент не выдерживает полноценные тяжелые конструкции, так как приспособлен для незначительной нагрузки. Во-вторых, требуется точное соблюдение результатов расчетов при строительстве на подвижных грунтах. Третий минус заключается в строгом планировании строительных работ. Они должны быть закончены до морозов, так как МЗЛФ нельзя оставлять на зиму без нагрузки.

На каких грунтах можно возводить фундамент

Устройство бетонного основания мелкого заложения разрешается в случае большой глубины промерзания почвы, присутствия пучинистых субстратов и высокого уровня подземных вод. Небольшое заглубление ленты позволяет постройке подниматься вместе с фундаментом. При этом вся конструкция сохраняет целостность. Устойчивость и несущая способность напрямую зависят от ширины ленты.

Для каких построек подходит МЗЛФ

Такой тип фундамента целесообразен при возведении небольших зданий с малым количеством этажей. Именно поэтому он популярен в частном строительстве. Мелкозаглубленный ленточный фундамент подходит для домов из штучных материалов: пеноблоков, газоблоков, пустотного кирпича. Небольшой вес стен создает оптимальную нагрузку на базовую ленту. Такой тип основания рекомендуется также для построек из бруса и каркасных домов.

Важно обращать внимание не только на качество материала стен, но и на габариты здания. На фундаменте малого заглубления не рекомендуется строить высотные и большие по площади дома. Последний критерий влияет на промерзание грунта

Из-за разницы этого показателя под зданием и вокруг него возможно разрушение конструкции.

Последний критерий влияет на промерзание грунта. Из-за разницы этого показателя под зданием и вокруг него возможно разрушение конструкции.

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины

Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

• На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
• К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
• Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Фото правильного армирования можно увидеть ниже.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

• Первый слой бетона распределить по всему периметру фундамента.
• Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
• Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
• Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.

Расчёт ленточного фундамента малого заглубления

Грамотный расчет параметров бетонного базиса является гарантией надежности всей конструкции. При математических вычислениях учитывают нагрузку, которую оказывает само здание, а также сопротивление грунтовых масс. Помимо этого при расчетах учитывают перепады высот на участке размещения здания, уровень грунтовых вод.

При частном строительстве расчеты для мелкозаглубленного ленточного фундамента проводят, пользуясь стандартными таблицами, в которых ширина подошвы, толщина подушки, варианты конструкции и армирования определяются, исходя из типа грунта.

Весовую нагрузку вполне реально рассчитать самостоятельно. Для этого пользуются строительными онлайн-калькуляторами или готовыми формулами. Этот показатель получают путем сложения постоянной и переменной величин. К последней относится ветровая и снеговая нагрузка, масса используемого оборудования и мебели. При вычислении постоянной составляющей учитывают высоту строения, материалы, конструктивные особенности.

С расчетом сопротивления грунта все гораздо сложнее. Точно определить этот показатель могут лишь специалисты профильных организаций, занимающихся геолого-геодезическими изысканиями и проектированием.

Особенности для фундаментного основания с ростверком

Ростверки предназначены для объединения опор и равномерного распределения нагрузки между ними. Особенности монтажа зависят от вида ростверка:

1. Из деревянных балок или стальных швеллеров формируют сборно-монолитный ростверк. Понадобится напарник, чтобы поднять и установить балки.

   Минус в том, что незащищённые места металла будут ржаветь. Древесину обрабатывают антисептиками. Способ подходит для беседок, дачных домиков, временных сооружений.

2. Монолитный бетонный в виде замкнутой балки или плиты, соединяющей сваи. По способу монтажа такие ростверки подразделяются на высокие, низкие и заглубленные. Этот вид наиболее удобный для малоэтажного строительства.

   Высокие располагают на 10-20 см выше над поверхностью земли, чаще на пучинистых землях. Низкий монолит заливают вровень с поверхностью грунта. Для заглубленного выкапывают траншею.

Есть ещё промышленные ростверки — готовые конструкции с замками и соединениями. Стоимость их немалая, поэтому для частного домостроительства обычно не используются.

Мелкие фундаменты | Подробное объяснение —

22 сентября 2021 г. от Civillearners

Большинство мелкозаглубленных фундаментов представляют собой простые бетонные основания. Фундамент колонны представляет собой квадратный бетонный блок со стальным армированием или без него, который воспринимает сосредоточенную нагрузку, приложенную к нему сверху колонной здания, и распределяет эту нагрузку по площади грунта, достаточно большой, чтобы допустимое напряжение смятия грунта составляло не превышен. Фундамент стены или ленточный фундамент представляет собой непрерывную полосу бетона, выполняющую ту же функцию, что и несущая стена (рис. 2.30 и 2.31).

Чтобы свести к минимуму осадку, фундаменты обычно располагаются на ненарушенном грунте. При некоторых обстоятельствах фундаменты могут быть сооружены с чрезмерно спроектированной насыпью, то есть землей, отложенной под наблюдением инженера-грунтовика. Инженер, работая по результатам лабораторных испытаний на уплотнение образцов, взятых из грунта, используемого для отсыпки, следит за тем, чтобы грунт укладывался тонкими слоями при контролируемой влажности и уплотнялся в соответствии с подробными процедурами , обеспечивающими известную несущую способность. и долгосрочная стабильность.

Фундаменты бывают разных форм в различных системах фундаментов. В климатических условиях с небольшим промерзанием грунта или без него бетонная плита класса прочности
с утолщенными краями является наименее дорогой системой фундамента и перекрытий, которую можно использовать, и она применима к одно- и двухэтажным зданиям любого типа конструкции (см. главу 14). для получения дополнительной информации о плитах по классу).

Или, в более холодных регионах, края плиты на уровне грунта могут поддерживаться более глубокими фундаментами стен, опирающимися на почву ниже линии промерзания. Для полов, приподнятых над землей, либо над подвалом, либо над подвалом, опора обеспечивается бетонными или каменными фундаментными стенами, опирающимися на бетонные ленточные фундаменты (рис. 2.32). При строительстве на склонах часто бывает необходимо сделать уступы фундаментов для поддержания необходимой глубины фундамента во всех точках вокруг здания

(рисунок 2.33). Если этого требуют грунтовые условия или меры предосторожности при землетрясениях, фундаменты колонн на крутых склонах могут быть соединены между собой железобетонными стяжками, чтобы избежать возможного дифференциального проскальзывания между фундаментами. Фундаменты не могут по закону выходить за границы участка, даже если здание построено вплотную к нему. Если бы внешний носок фундамента был просто отрезан на границе участка, фундамент не был бы симметрично нагружен колонной или стеной и имел бы тенденцию вращаться и разрушаться. Комбинированные фундаменты и консоли

Рис. 2.31 Эти бетонные фундаментные стены многоквартирного дома с еще не снятой стальной опалубкой опираются на фундаменты стен. Более подробные иллюстрации фундаментов стен и колонн см. на рисунках 14.5, 14. 7 и 14.11 и 14.13 (перепечатано с разрешения Ассоциации портландцемента из раздела «Разработка и контроль бетонных смесей»; фотографии: Ассоциация портландцемента, Скоки, Иллинойс)

Рис. 2.30 Фундамент колонны и фундамент стены из бетона. Стальные арматурные стержни не показаны на этом рисунке для ясности. Роль стальной арматуры в конструкционных характеристиках бетонных элементов объясняется в главе 13.

Эти бетонные фундаментные стены многоквартирного дома с еще не снятой стальной опалубкой опираются на фундаменты стен. Более подробные иллюстрации фундаментов стен и колонн см. на рисунках 14.5, 14.7 и 14.11 и 14.13 (перепечатано с разрешения Ассоциации портландцемента из раздела «Разработка и контроль бетонных смесей»; фотографии: Ассоциация портландцемента, Скоки, Иллинойс)

Рисунок 2.32 Три типа подконструкций с мелкозаглубленными фундаментами. Плита на уклоне является наиболее экономичной во многих случаях, особенно там, где уровень грунтовых вод находится близко к поверхности земли. Подполье часто используется под деревянным или стальным перекрытием и
обеспечивает гораздо лучший доступ к сливу или трубопроводам и электропроводке, чем плита на уровне земли. Подвалы обеспечивают полезное пространство для жильцов здания.

Рисунок 2.33 Фундаменты на наклонных площадках, вид в разрезе здания. Ломаная линия указывает контур надстройки. Фундаменты стен делаются ступенчатыми, чтобы сохранить необходимое расстояние между нижней частью фундамента и поверхностью земли.

Фундаменты отдельных колонн, будь то кессоны, как показано здесь, или фундаменты колонн, часто соединяются железобетонными анкерными балками, чтобы уменьшить дифференциальное движение между колоннами. Наклонная балка отличается от анкерной балки тем, что она усилена для распределения непрерывной нагрузки от несущей стены на отдельные фундаменты. Фундаменты решают эту проблему, привязывая фундаменты внешнего ряда колонн к фундаментам следующего ряда таким образом, чтобы нейтрализовать любую тенденцию к вращению

(рисунок 2. 34). В ситуациях, когда допустимая несущая способность грунта низка по отношению к весу здания, фундаменты колонн могут стать достаточно большими, чтобы было более экономично объединить их в единый мат или плотный фундамент, поддерживающий все здание. Маты для очень высоких зданий могут иметь толщину 6 футов (1,8 м) и более и сильно армированы

(рис. 2.35). Там, где несущая способность грунта низкая и необходимо тщательно контролировать осадку, иногда используется плавающий фундамент. Плавающий фундамент аналогичен матовому фундаменту, но размещается под зданием на такой глубине, что вес грунта, извлеченного из котлована, равен весу здания над ним. Один этаж выкопанного грунта весит примерно столько же, сколько пять-восемь этажей надстройки, в зависимости от плотности грунта и конструкции здания

Читайте также: Источники камней

(рис. 2.36). Разрез здания с плавающим фундаментом. Здание весит примерно столько же, сколько грунт, вынутый для фундамента, поэтому напряжение в грунте под зданием остается таким же после строительства, как и раньше.

Читайте также : Фонд

Распространение Фундамент | Штраф

Ссылка была отправлена ​​на вашу электронную почту.

Нам не удалось отправить ссылку на вашу электронную почту. Пожалуйста, проверьте свою электронную почту.

Отсутствует код капчи. Пожалуйста, проверьте, не блокирует ли ваш браузер reCAPTCHA.

Неверный код проверки. Пожалуйста, попробуйте еще раз.

Эта программа используется для проектирования фундаментов (распор
или ленточный фундамент) с учетом общей нагрузки. Он вычисляет вертикаль
и горизонтальную несущую способность, осадку и вращение фундамента,
и определяет требуемую продольную и поперечную арматуру (штамповку).

Подписка Вечный

800 € Стоимость лицензии

+ 120 € Ежегодное обслуживание

Купить

• Пакеты со скидкой:

320 € Ежегодно

Преимущества подписки

Купить

• Пакеты со скидкой:

Основные характеристики

Дополнительные функции

Подписка Вечный

800 € Стоимость лицензии

+ 120 € Ежегодное обслуживание

Купить

• Пакеты со скидкой:

320 € Ежегодно

Преимущества подписки

Купить

• Пакеты со скидкой:

Учебные материалы

• Технические руководства

  Расчет геометрии фундамента Расчет геометрии фундамента. Осадка фундамента. Расчетный фундамент

• Видеоуроки

  Введение в программы подпорных стен Знакомство с распорным основанием GEO5

• Онлайн-контекстная справка
• Руководство пользователя
• Руководства по проверке

  Распределённое основание GEO5 — Руководство по проверке Распределённое основание GEO5 — Руководство по проверке

Образец выходного отчета «Расширенный фундамент»

Основные преимущества

• Настраиваемая структура отчета
• Персонализация заголовка отчета
• Добавление и редактирование неограниченного количества изображений из анализа
• Изображения автоматически обновляются для отображения результатов на основе текущих настроек

Новые функции в GEO5 2023

Поддерживаемые типы конструкций

Программа GEO5 Spread Footing позволяет проектировать следующие типы мелкозаглубленных фундаментов и конструкций фундамента:

• Изолированный фундамент (подкладочный фундамент)
• Ленточный неразрезной фундамент

GEO5 экономит ваше время!

Интуитивно понятный интерфейс Рабочий процесс сверху вниз

GEO5 имеют унифицированную среду и интуитивно понятный рабочий процесс сверху вниз.

От исследования к передовому дизайну

GEO5 объединяет моделирование геологических данных с расширенными геотехническими задачами.

Аналитические методы и МКЭ

GEO5 позволяет сравнить два независимых решения.

Поддержка BIM

GEO5 экспортирует данные в распространенные форматы BIM и передает их сторонним программам.

Многие стандарты и методы

GEO5 — универсальный инструмент для инженеров всего мира.

Комплексные результаты

GEO5 можно легко редактировать или экспортировать в форматы PDF или MS Word.

Программы, связанные вместе

GEO5 позволяет передавать данные между отдельными программами.

Языки выходных отчетов

GEO5 генерирует выходные отчеты на разных языках, что полезно для зарубежных проектов.

Все модули просты для понимания, и вы можете добиться очень хороших результатов за короткое время.

Фрау Брем, Geschäftsführerin, Institut für Angewandte Geologie und Umweltanalytik, Dipl.
