Снип ленточный фундамент: Ленточный фундамент, технология его изготовления, расчеты, СНиП и ГОСТ

СНиП основания и фундаменты — нормативный документ в области строительства

Фундамент – основа дома. Его основным заданием является надежность. Именно поэтому еще в СССР были выпущены строительные нормы и правила, в которых учитывался фундамент. СНиП основания и фундаменты описывает нормы и положения, которые предъявляются фундаменту при строительстве тех или иных сооружений. Ведь основа здания не должна проседать, трескаться или перекашиваться.

Различие между фундаментами

Фундамент бывает очень разнообразный, различие между ними лишь по технологии закладки, областью применения и, конечно, прочностью. При строительстве фундамента экономить не стоит, потому что, дальнейшие последствия могут оказаться куда катастрофичнее и обойдутся вам намного дороже.

Еще одна из разновидностей фундамента – свайный фундамент. Он применяется в местах со слабым грунтом и где собираются возводить здания в несколько этажей. Требования к свайному фундаменту так же представлены в письменном виде и выложены полностью в «СНиП свайные фундаменты».

Фундамент является основой здания, и поэтому стоимость его возведения оценивается в 20% от общей суммы здания. Но главное помнить, что экономия на таких работах очень чревата. Все нормы указаны в СНиП фундаменты, поэтому стоить учитывать нормы и качественно возводить фундамент. В противном случае, ремонт обойдется намного дороже, а смещения здания могут привести к катастрофическим последствиям. Поэтому не пожалейте и присмотритесь к «СНиП основания и фундаменты».

Материалы для фундамента

Бетон, железобетон и кирпич – это основные составляющие для строительства фундамента. Фундамент бывает еще песчаный, щебенчатый, железобетонный монолитный или сборный, из деревянных, металлических, железобетонных или асбоцементных труб и столбов.

Фундаменты и основания бывают столбчатые, ленточные и плитные, все зависит от способа опоры на грунт.

Для возведения фундамента необходимо его спроектировать, а для этого необходимо произвести огромную работу по расчетам. Вам необходимо учесть многие аспекты – глубина промерзания, глубина сточных вод, свойства почвы, нагрузка на фундамент. Эта работа может вам влетит в копеечку, если ее заказывать у профессионалов, или же влетит вам в количество времени, затраченное на расчеты самостоятельно. Решать вам.

Ну, допустим, вы решили рассчитать самостоятельно, и возвести небольшое здание (баня или дачный домик). Но все равно необходимо какие-то базовые знания основополагающих правил.

Самостоятельное возведение фундамента

При огромном желании, ну и, конечно, в целях экономии, все проектировочные и строительные работы можно выполнять самостоятельно. Тем более, если здание, которое вы решили соорудить, не очень большое.

Для начала определимся с составом грунта, на котором будет строиться здание. Для этого необходимо выкопать яму около метра и рассмотреть структуру. Наиболее благоприятными для строительства считаются песчано-каменистые, грунты из целинного песка гравийные грунт. Так же оцениваем влажность, так как это свойство грунта наиболее важное. Если в выкопанной вами яме не скапливается вода, то такой тип грунта можно считать приемлемым для небольших построек.

Песчаная подушка для фундамента

Для строительства ленточного фундамента необходимо снять плодородный слой почвы (от 20 до 40 см) по всей площади фундамента. После чего по всей площади выкапываем траншею глубиной от 30 до 50 см, на дне которой будет обустраиваться основание фундамента, засыпанное обычным песком.

Для обеспечения прочность можно не создавать песчаною подушку, можно просто использовать доски, но в таком случае они должны быть достаточной длины и обеспечивать нужную прочность (выдерживать нагрузку). Если выбор пал на каменный или кирпичный фундамент, то кладку лучше начать из песка. Запомните, что швы необходимо заполнять цементным раствором, ровным и плотным слоем. Желательно немного уплотнить раствор в шве, для достижения большей прочности конструкции. Так же, для увеличения прочности, можно добавить армированную проволоку, это позволит распределить нагрузку по всей площади фундамента.

Если у вас не очень хорошие условия почвы, а точнее грунтовые воды находятся очень близко к поверхности земли, то необходимо учесть, что глубина траншеи под фундамент должна быть больше глубины промерзания грунта. Эти нехитрые правила позволят уберечь ваш фундамент и конструкцию в целом от сезонных грунтовых деформаций.

Глиняная и рыхлая почва требует дополнительных укреплений. Так, если у вас имеется такой тип почвы, то необходимо будет соорудить платформу, в виде расширения внизу фундамента, а сам фундамент должен быть шире стен на 20 см.

Когда фундамент доведен до уровня земли, то проводиться гидролокация. Это означает, что необходимо разместить рубероид в два слоя, по всей поверхности. Следом заливается жидким битумом и выравниваем при помощи гидроуровня. Далее фундамент, до уровня чернового пола, выкладывают кирпичом. Для проветривания пола необходимы отверстия в противоположных стенах здания. Последним этапом является укладка слоя гидроизоляционного рубероида.

Видео: СНиП основания и фундаменты

Как правильно сделать армирование ленточного фундамента: схема, СНиП, последовательность работ

Тяжесть любого здания передается на грунт через фундамент. Фундамент не позволяет строению деформироваться или смещаться под отрицательным воздействием почвы и климатических условий. Эта важная конструкция может быть линейной, столбчатой, плитной (плавающей), свайной. Первые три вида требуют использования бетонной смеси и ее армирования.

• Для чего нужно армировать фундамент
• Требования СНиП к монтажу арматуры
• Как правильно армировать ленточный фундамент
• Как армировать фундамент столбчатой конструкции
• Армирование плитной конструкции фундамента

Для чего нужно армировать фундамент

Фундамент чаще всего деформируется из-за неравномерной нагрузки или пучения грунта под воздействием низких температур. Если конструкция состоит из бетона, то следует учитывать его характеристики: высокие показатели прочности на сжатие и низкую прочность на разрыв. Для компенсации последнего качества используется схема каркаса, которая монтируется из металлических прутьев для армирования. Сталь обладает более высокой устойчивостью к растяжению, что помогает фундаменту выдерживать повышенные нагрузки.

Верхняя часть конструкции фундамента под весом здания сжимается, нижняя растягивается при замерзании грунта, вследствие чего в области растяжения могут появиться трещины. Поэтому арматура укладывается в нижней и верхней части фундамента. В армированном бетоне цементный раствор сопротивляется сжатию, металл — процессу растяжения. Укладывать прутья посередине нет смысла, так как там повышенной нагрузки не наблюдается.

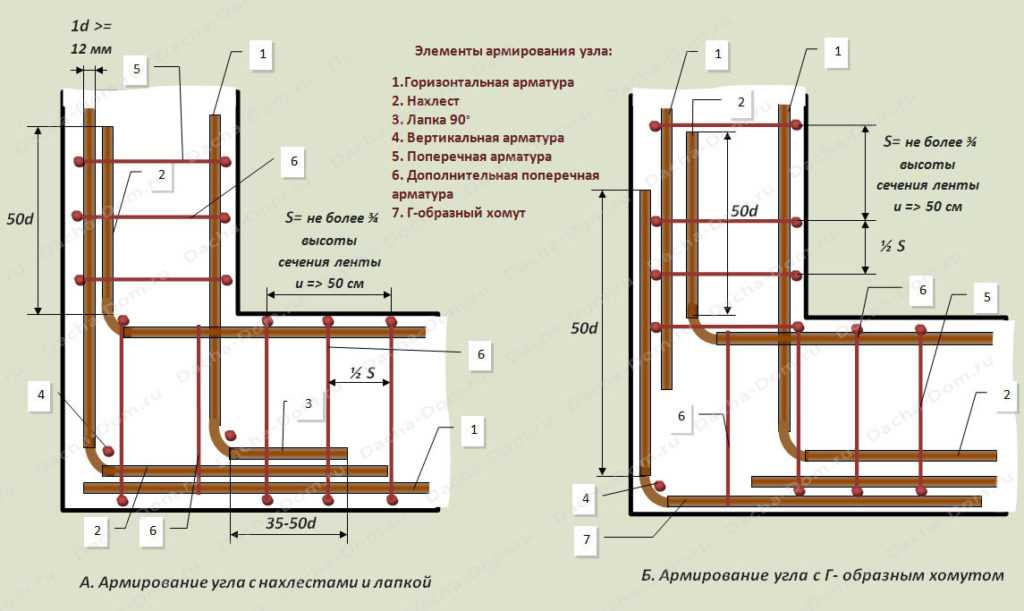

При возведении фундамента особое внимание необходимо уделить тем частям конструкции, которые выделяются на пристройки и эркеры. Для армирования бетона в этих областях используются согнутые под определенным углом прутья на примыкающие стены. Металл не должен выступать за опалубку или уходить в грунт, расстояние между прутьями не должно превышать 5 см. Для соединения можно использовать только проволоку (но не сварку). Форма каркаса из арматурных прутьев должна быть квадратной (прямоугольной).

Требования СНиП к монтажу арматуры

Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52−01−2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:

• при возведении фундаментов можно использовать только арматуру, соответствующую стандартам, с сертификатом качества, определенную в проектной документации;
• прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
• если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
• радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
• механические стыки арматуры по прочности не должны уступать прочности основного материала;
• расстояние между вертикальными стержнями зависит от их диаметра, вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
• расстояние между продольными прутьями не должно превышать 40 см;
• расстояние между прутьями, установленными поперечно, не должно превышать 30 см.

Для вертикального армирования используются прутья с диаметром 10−12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.

Как правильно армировать ленточный фундамент

Перед тем как заливать ленточный конструкцию, необходимо ее армировать при помощи металлической арматуры. Ленточный фундамент — полоса из железобетона по всему периметру дома, заложенная под наружными и внутренними стенами. Толщина конструкции зависит от материала стен и их толщины.

Мелкозаглубленные фундаменты (глубина от 50 до 70 см) возводятся на пучинистых почвах для строений из бревна или бруса, а также каменных домов с площадью не более чем 6×6 м. Заглубленные фундаменты возводятся при строительстве больших и тяжелых домов с цоколями, подвалами и гаражами. Глубина заглубленной конструкции — на 20−30 см ниже, чем уровень замерзания грунта.

Количество арматурных сеток зависит от вида фундамента. Для конструкции глубиной 50 см и шириной 40 см шаг между продольными прутьями может быть 10−15 см. Если высота конструкции около метра, то между горизонтальными прутьями с ребрами и диаметром 10−16 мм должно быть 30−40 см. Вертикальная арматура (гладкие прутья с диаметром 6−8 мм) устанавливается, если высота фундамента больше, чем 15 см. В любом случае арматура для ленточного фундамента должна иметь структуру жесткой рамы прямоугольного или квадратного сечения.

Особая разновидность ленточного фундамента — конструкция с пенополистирольной несъемной опалубкой в виде листов или пустотелых блоков, которые также подвергаются армированию. Подобная опалубка собирается просто, а после заливки бетонной смеси она не требует разборки.

Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания. Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП — 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией. Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке.

Как армировать фундамент столбчатой конструкции

Столбчатый фундамент — это вкопанные в грунт столбы различной формы, расположенные в местах, где пересекаются стены, а также в пролетах. Их нижнюю часть называют основанием, верхнюю — оголовком. Оголовок должен быть идеально ровным, располагаться от 40 до 50 см над грунтом (на него возводятся стены). Этот вид фундамента можно использовать практически в любом грунте (кроме пучинистого), он менее затратный, чем ленточный, легко монтируется собственными силами.

Столбы для фундамента можно брать круглые, квадратные или прямоугольные. Опалубка строится:

• из досок толщиной не менее 4 см,
• ДСП,
• фанеры,
• железа.

При круглом сечении вместо опалубки можно использовать трубы длиной 2−2,5 м, с диаметром 10−20 см. Скважины круглой формы высверливаются ручным буром. Для армирования достаточно двух вертикальных прутьев с ребрами, перевязанных в трех или четырех местах монтажной проволокой.

Столбы квадратной формы можно сделать не только с одинаковым, но и с различным сечением на концах (в виде ровного параллелепипеда или с расширенным основанием). Расширение увеличивает показатели несущей способности и сопротивляемости деформациям при промерзании грунта. Для установки столбов квадратной или прямоугольной формы роются ямы и монтируется опалубка, задающая форму столба. Перед заливкой бетонной смеси на дно устанавливается гидроизоляция и монтируется арматура из вертикальных прутьев, перевязанных проволокой.

Угол стыковки арматуры необязательно должен быть 90 градусов. Главное, чтобы не нарушалась общая картина армирования фундамента, схема, которая соответствует проекту.

Для заливки можно использовать стандартную бетонную смесь (марка В25) или добавить в нее бутовый камень или плитняк средних размеров. Смесь заливается постепенно, примерно по 20 см, чтобы предотвратить скопление воздуха. После затвердения бетона опалубка демонтируется, столбы засыпаются грунтом.

Армирование плитной конструкции фундамента

Плитная (плавающая) конструкция фундамента — это цельная плита из железобетона, толщина которой 10 см или более, уложенная на подушку из песка и гравия и расположенная по всей площади здания. Этот вид конструкции фундамента бывает двух видов:

• мелкозаглубленный;
• заглубленный.

Для мелкозаглубленной конструкции достаточно снять верхний слой грунта и заменить его подушкой из песка и гравия. При установке заглубленного фундамента требуется рытье достаточно глубокого котлована, поэтому подобные конструкции сооружаются при возведении домов с цоколями или подвалами.

На подушку из гравия и песка укладывается гидроизоляционный материал и монтируется опалубка. Потом создается арматурный короб, состоящий из нижней и верхней сетки, которые связаны между собой. Используются прутья с ребрами и диаметром от 12 до 16 мм, расположенные на расстоянии 20 см друг от друга. Арматурные прутья можно заменить вязаной сеткой или каркасом, соединенным резьбовыми соединениями. Сетки можно укладывать в двух, трех или четырех плоскостях. Независимо от вида арматуры, необходимо монтировать ее так, чтобы верхняя часть плиты после заливки бетона была гладкой.

Построить фундамент из бетона можно и своими руками, если все правильно рассчитать и выбрать соответствующую марку бетона и арматуру. Для ленточной, столбчатой и мелкозаглубленной плитной конструкции даже земельные работы можно выполнить вручную. Трудности могут возникнуть только с заглубленным плитным фундаментом, требующим рытья глубокого котлована и большого объема бетона.

ScadSoft

Запрос позволяет выполнять расчет и проверку грунтов и элементов фундамента по СНиП 2. 02.01-83* и СП 50-101-2004, СНиП 2.02.03-85 и СП 50-102-2003 , СП 22.13330 и СП 24.13330 или ДБН В.2.1-10-2009. Приложение также предоставляет справочную информацию, обычно используемую в геотехнической инженерии. Расчетно-справочные функции, реализованные в приложении, классифицируются по следующим группам: Фундаменты , Сваи , Полевые испытания свай , Информация .

Режимы группы Фундамент позволяют выполнять следующие операции: определять наклон прямоугольного фундамента от действующих на него нагрузок; выполнить расчет деформаций грунта под прямоугольными в своей плоскости кустовыми и ленточными фундаментами и жесткими плитами; определяют жесткостные параметры грунта, состоящего из конечного числа слоев, каждый из которых линейно деформируется и имеет постоянную толщину; рассчитать предельное давление под основанием фундамента (расчетное сопротивление грунта).

Группа Сваи включает два информационных режима — Коэффициенты эксплуатации свай и Номенклатура свай , а также следующие расчетные режимы: определение несущей способности сваи, подверженной вертикальной нагрузке; определение коэффициента устойчивости грунта, минимального и максимального изгибающего момента и перерезывающей силы в заданном сечении сваи и некоторых других характеристик сваи; определение осадки сваи под действием вертикальной нагрузки.

Группа Полевые испытания свай включает расчет несущей способности свай, полученных в результате динамических испытаний; определение несущей способности забивной (рабочей) висячей сваи, подвергнутой сжатию, полученной при испытании грунта сваей-образцом; определение несущей способности забивной (рабочей) висячей сваи, подвергнутой сжатию, полученной при опробовании грунта сваей-зондом; определение несущей способности забивной (рабочей) висячей сваи, подвергнутой сжатию, полученной при испытании на конусное проникновение.

Справочные режимы позволяют просматривать предельные значения относительной разности осадок, наклона, а также среднюю или максимальную осадку для различных типов конструкций; привести сведения о расчетном сопротивлении различных видов грунтов, приведенные в нормах; свойства грунта, приведенные в СНиП, СП и ДБН; и сервисные факторы.

Интерфейс

Запрос работает в операционной среде Windows. Все окна, диалоговые окна и элементы управления полностью соответствуют этой среде.

Справка (Справочная информация)

Приложение снабжено подробной справкой, которая включает описания пользовательского интерфейса и правила использования приложения.

Программа ЗАПРОС выполняет различные виды расчетов и проверок элементов фундаментов/оснований на соответствие требованиям СНиП 2.02.01-83* и СП 50-101-2002. 03-85 и СП 50-102-2003, СП 22.13330.2011 и СП 24.13330.2011, ДБН В.2.1-10:2009. Приложение также предоставляет справочные данные, обычно используемые при проектировании оснований и фундаментов.

В первой версии программы реализованы режимы расчета деформаций прямоугольных фундаментов, расчета уклона данного типа фундаментов, расчета коэффициентов реакции земляного полотна и безопасного рабочего давления (расчетного сопротивления грунта земляного полотна).

Режимы вызываются соответствующими кнопками и могут быть как справочными (входят в группу Информация), так и аналитическими (входят в группу Анализ).

Справочно-информационные режимы включают следующее:

Пределы деформации для фундаментов — помогает просматривать предельные значения относительной разницы осадки, крена и средней или максимальной осадки для различных типов конструкций;

Расчетное сопротивление грунта земляного полотна — представляет информацию о расчетном сопротивлении различных видов грунтов, перечисленных в коде;

Свойства грунтов — представляет информацию, приведенную в СНиП, СП или ДБН;

Коэффициенты эксплуатации — предоставляет информацию из Таблиц СНиП, СП или ДБН.

Группа Фундаменты содержит следующие действия:

Уклон фундамента — определяет укос прямоугольного фундамента от нагрузок на него;

Осадка фундамента — производит расчет на деформацию оснований стоечных и ленточных фундаментов, прямоугольных в своей плоскости, и жестких плит;

Коэффициенты реакции грунтового основания — рассчитывает коэффициенты реакции ложа, состоящего из конечного числа слоев, каждый из которых линейно деформируем и постоянен по своей толщине;

Предельное давление для расчета деформации — рассчитывает предельное давление под основанием фундамента (расчетное сопротивление грунта).

Группа Сваи включает два информационных режима — Коэффициенты эксплуатации сваи и Диапазон свай, а также следующие режимы расчета:

Несущая способность сваи — рассчитывает несущую способность сваи, сопротивляющейся вертикальной нагрузке;

Расчет сваи — рассчитывает коэффициент устойчивости фундамента, минимальный и максимальный изгибающий момент и усилие сдвига в заданном сечении сваи и некоторые другие числа, относящиеся к свае;

Осадка сваи — рассчитывает осадку сваи, загруженной вертикально.

Группа Полевые испытания свай состоит из:

Динамические испытания свай — Анализ несущей способности свай по результатам динамических испытаний;

Испытание сваей-образцом — расчет несущей способности забивной (полевой) висячей сваи, сопротивляющейся сжатию, по результатам испытаний грунта сваей-образцом;

Испытание сваей-зондом — расчет несущей способности забивной (полевой) висячей сваи, сопротивляющейся сжатию, по результатам испытаний грунта сваей-зондом;

Статическое зондирование — расчет несущей способности забивной (полевой) висячей сваи, сопротивляющейся сжатию, по результатам испытаний грунта статическим зондированием (испытание на проникновение).

Интерфейс

Запрос работает в операционной среде Windows Vista/7/8/10. Методы диалога с пользователем и элементы управления организованы в полном соответствии с этой средой.

Справка (Справочная информация)

Приложение снабжено подробной справочной справкой, которая включает описания пользовательского интерфейса и правила использования приложения.
