СНиП фундаменты ленточные можно заливать бетоном с помощью двух различных методов – либо укладывать бетонную смесь одновременно по всему периметру фундамента, перед тем, как бетон схватится, либо укладывать бетонный состав в несколько подходов, после того, как уложенный слой схватится.

Если использовать второй метод, присутствует образование рабочего (холодного) шва. Перед тем, как продолжить бетонирование, необходимо удаление с рабочего шва бетонной пленки, которая образуется на схватившемся бетоне.

Рассчитать ленточный фундамент калькулятор поможет. Его можно найти на нашем сайте.

Сделать фундамент под дом ленточный лучше всего первым способом, поскольку его монолитная конструкции обеспечит наибольшую прочность.

СНиП фундаменты ленточные иногда (по техническим или технологическим причинам) заливают вторым методом. В этом случае наличие холодных швов необходимо предусмотреть в проектной документации

Мы намеренно будем упоминать документацию, поскольку простое описание технологического процесса не может полностью рассказать о том, как правильно построить ленточный фундамент заглубленный.

Порядок укладки бетонного состава

Как описано в СНиПе, бетонный состав укладывается в траншею, борта которой ограничены при помощи опалубки горизонтальными пластами непрерывно. При этом все пласты должны быть уложены в одном направлении. Если планируется достаточно широкий ленточный фундамент, размеры траншеи не позволяют сделать ровные пласты, поэтому СНиПом допускается укладка наклонных слоев. Углы наклона не должны превышать 30 градусов.

После того, как укладка завершена, а бетонный состав равномерно распределен по траншее, уплотнение начинают с опережающих участков. Перед тем, как начать уплотнять бетонную смесь, она должна быть равномерно распределена по всей площади траншеи, которая бетонируется. Использование вибраторов для распределения бетонного состава запрещено.

После того, как слой бетона уложен и уплотнен, можно приступать к укладке следующего слоя до того, как предыдущий слой схватится.

Если же у вас большой и широкий ленточный фундамент, размеры которого не позволяют организовать следующий слой до того, как предыдущий схватится – организуйте холодный шов.

Порядок очистки рабочего шва

Перед тем, как бетонировать скальное основание (горизонтальная, а также наклонная цементная поверхность), поверхность очищают от мусора, обезжиривают, удаляют цементную пленку. После этого (перед укладкой следующего слоя) необходима промывка очищенного бетона водой и просушка теплым воздухом.

Рабочий шов необходимо очищать, поскольку укладка на него следующего пласта бетона нарушит монолитность конструкции, поскольку между слоями бетона будет находиться цементная пленка.

Ленточный фундамент заглубленный, таким образом, утратит прочность. При очистке бетона от пленки пользуются металлической щеткой, если бетон не совсем основательно затвердел, прочность не меньше 1,5 МПа, металлическим фрезерованием (5МПа), гидропескоструйной обработкой (5Мпа), промывкой водой с последующей просушкой (0,3 МПа). Самым недорогим способом является последний, следовательно, это самый удачный ответ на вопрос о том, сколько стоит ленточный фундамент.

Процесс выполнения правильной отсечки (рабочего шва)

Поверхность рабочего шва, который устраивается в процессе заливки бетонного состава в несколько этапов, располагается перпендикулярно к осям колонн и балок, поверхностям стен и плит.

Отсечка выполняется при помощи дощатого щита. Для того чтобы щит не мешал установке арматуры, в нем проделываются отверстия.

Перед тем, как правильно сделать ленточный фундамент, необходимо также дождаться, пока прочность предыдущего слоя бетона не достигла 1,5 МПа. На начальном периоде отвердевания бетону необходима защита от дождя, холода и высоких температур. Кроме того необходимо не заходить на поверхность бетона и устанавливать опалубку до того, как прочность бетона не достигнет отметки в 1,5МПа.

Методы проверки прочности бетона

Прочностью называют свойства материалов противостоять разрушениям под воздействием внутреннего напряжения, которое вызывается какой-либо внешней силой или иным фактором (стесненной усадкой, неравномерным нагреванием).

Прочностные характеристики определяются при помощи метода стандартных образцов, методики использования выбуренного из фундамента керна, методики неразрушающего контролирования. Это самая недорогая методика, которая основывается на анализе нескольких параметров, от которых зависит прочность.

Сколько стоит ленточный фундамент при этом – трудно сказать, поскольку все зависит от конкретного проекта, но применение последнего метода удешевляет его.

Еще по этой теме на нашем сайте:

1. Каким должен быть фундамент под блочным строением
   Тяжелый фундамент для дома из пеноблоков может привести к выполнению лишних работ. Это может быть расход большого количества бетона, строительство опалубки, обустройство каркаса. Поэтому выбирая.

Устройство ленточного фундамента из блоков ФБС
Блоки ФБС это элементы, которые формируют фундамент здания. Самый распространенный вид построек это строительство фундамента из блоков ФБС.

Фундамент ленточный монолитный армированный — правильное армирование углов ленточного фундамента
Дело в том, что железобетонный фундамент может обеспечить прочность конструкции стен дома и выдержит весь список расчетных нагрузок. Мы решили рассказать именно о ленточном армированном.

Расчет ленточного фундамента калькулятор
Старая русская пословица «Семь раз отмерь — один раз отрежь» как никогда подходит к процессу создания основного элемента конструкции будущего строения — фундамента. От правильности.

Работа над утеплением фундамента требует особого понимания всего комплекса работ, применяемых на этом этапе строительства. Выполнить утепление фундамента можно и собственными руками. Если придерживаться норм СНиП «Ленточные фундаменты обязательного утепления», то все реально сделать самому.

К таким задачам можно отнести утепление мелкозаглубленного ленточного фундамента.

Для того, чтобы сделать все качественно, следует обратить внимание на стандарты. Именно по ним стоит работать.

Шаг за шагом будет продвигаться работа, и поэтому вы сможете сделать все самостоятельно. Что нужно сделать для того, чтобы утеплить фундамент согласно СНиП ленточные фундаменты?

Подготовительные работы при утеплении фундамента

В первую очередь, следует купить материал. Он может быть как высокого качества, так и нет. Утепление ленточного фундамента согласно нормам строительства нужно проводить тем материалом, который указан в таблице. СНиП ленточные фундаменты предполагает замену одного материала на другой.

То есть использование альтернативных вариантов. Стоит выбирать бюджетный строительный материал. Он будет соответствовать вашим запросам по соотношению «цена – качество».

Не нужно гнаться за дорогими материалами, самое главное – насколько качественно вы сделаете работу.

В магазине продавец-консультант может вам помочь в выборе, разъясняя особенности и технические характеристики каждого предложения. Руководствуйтесь собственными убеждениями и нормами утепления фундамента МЗФЛ по СНиП, только тогда добьетесь положительного результата.

Как приступить к работе?

На первом этапе лучше всего работать с помощниками. Они помогут провести все необходимые работы. Ленточные фундаменты и их утепление – это не так просто. Прежде чем подойти к их утеплению, вы должны знать о них все. Все особенности и изъяны, а также вы должны понимать, с чем вы работаете. В случае возникновения проблем не спешите самостоятельно их устранять, ведь они могут нанести вред всей конструкции.

В данном случае не стоит экономить. От того, как точно осуществляется утепление фундамента МЗФЛ по СниП, будет зависеть сохранение тепла в доме.

Есть сооружения, требующие, чтобы их протапливали постоянно, чтобы не допустить резких перепадов температур. Холодный пол в доме — это не только дискомфорт, это потраченные ваши деньги.

Через пол уходит около двадцати процентов тепла. СНиП ленточные фундаменты поможет избавиться от такой траты.

Вы не будете отапливать улицу или грунт. Ведь если стены и крыша утеплены, то пол, тем более, нуждается в утеплении. Эту задачу можно решить в процессе утепления самого фундамента.

Утепление ленточного фундамента на зимний период

В первую очередь, нужно учитывать влияние окружающего фундамент грунта. Оставлять ленточный фундамент не прикрытым на зиму не стоит. Грунт может сильно повлиять на постройку. За небольшой зимний период он приводит фундамент к деформации, что повлечет за собой множество трещин. Чтобы избежать этого, требуется укрыть фундамент, а точнее – грунт, который находится под ним.

Утепление мелкозаглубленного ленточного фундамента можно сделать при помощи небольшого набора строительных материалов. Полимерной пленкой укрывается грунт от осадков и морозов. На время можно утеплить фундамент и грунт вокруг него опилками, пенопластом и многими иными материалами. Не стоит забывать о забетонированных конструкциях. Они должны быть качественно укрыты и утеплены.

Согласно стандартам утепление фундамента МЗФЛ по СНиП должно быть не менее чем на 0,5 м. Нужно также выставить снегозадерживающие щиты. Это позволит удерживать снег и не даст сильно промерзать грунту. Также можно перекопать грунт.

Теплоизоляция дома и утепление мелкозаглубленных фундаментов

Для того чтобы построить хорошее здание, нужно качественно сделать фундамент под ним.

Но фундамент — это еще не все. Нужно утеплить грунт под ним, ведь промерзание фундамента приведет не только к большим потерям тепла, также будут проходить процессы порчи самого основания.

При работе с ленточным фундаментом и при выполнении работ по его утеплению нужно знать некоторые особенности.

Первое – это правильное распределение материалов для выведения фундамента. Как правило, при таком виде фундамента хозяева нацелены на экономию материалов. Но все же, утеплять придется даже данный вид основания. Второе — небольшая глубина заложения фундамента. Этот факт говорит о том, что основание дома будет подвергаться промерзанию. Третье — технология заложения фундамента. СНиП ленточные фундаменты – это то, что вам необходимо. По стандартам можно качественно сделать работу, исключая «пробелы» в технологическом процессе.

Правильное утепление МЗФЛ по СНиП позволяет грамотно использовать все преимущества ленточного фундамента — его простоту изготовления и бюджетность. при этом силы морозного пучения будут нивелированы утеплением, что позволяет строить на ленточном фундаменте постройки любого типа в любых регионах.

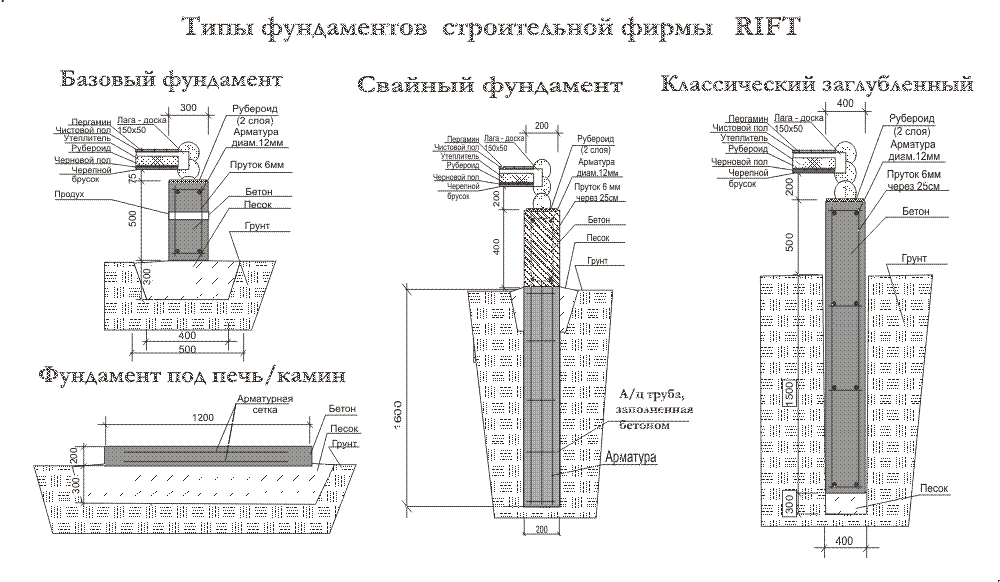

требования СНИП, стыковка в углах, чертежи и схемы

Ленточный фундамент потому и получил такое название, что он непрерывной железобетонной лентой лежит в качестве основания под сооружением. Если бы армировки в виде закладных в нем не было, то бетонная масса не выдержала и разрушилась бы под действием механических, температурных, гидравлических атак.

Оглавление:

1. Особенности усиления фундамента
2. Руководство по шагам
3. Рекомендации и возможные ошибки

Что следует учесть?

Выполнение строительных работ требует соблюдения некоторых инструкций и норм. Их знание позволяет сделать грамотный чертеж или схему и на основании этого произвести расчет для выяснения количества прутьев, их сечения и формы каркаса. При этом учитываются такие факторы:

• тип почвы;
• глубина заложения;
• материал возводимого сооружения;
• этажность;
• назначение постройки и другое.

Отсюда вытекает что самому, своими силами, без специальной помощи с предварительной проектной подготовкой и расчетом материалов справиться трудно. Но и пренебрегать данным этапом работы не допустимо. А если на руках имеется чертеж или схема, а также подсчитано необходимое количество закладных элементов, то можно приступать к монтажу.

Армирование ленты начинается после предварительных работ. То есть:

• имеется траншея нужной ширины;
• организована опалубка, обеспечивающая гладкие стены основанию;
• выполнена запроектированная подсыпка песчано-гравийной смеси.

Это сложный процесс, требующий кропотливости и применения физической силы. С учетом того, что сечение основного хлыста должно быть не меньше 10 мм и с рифленой поверхностью, а вспомогательного стержня – 0,5–1,0 мм, в бетон может уходить 3–4 пояса армирования. Это с условием высоты заливки 0,7 м или когда основание имеет значительную ширину. Если высота ленточного фундамента меньше 0,15 м, то двухэтажное усиление нецелесообразно.

Поэтому осуществить эту работу самостоятельно, исключительно своими руками вряд ли удастся. Необходимо дополнительно как минимум 2 человека в помощь, независимо от того, какой будет выбран вариант сборки каркаса. Его можно собирать рядом с траншеей или, если позволит ширина, непосредственно в котловане.

В первом случае придется укладывать готовую часть каркаса в форму, что довольно тяжело. А для второго последовательность армировки выглядит так:

• В опалубке укладываются куски кирпичей (они наиболее популярны у строителей) и на них пристраивают продольные хлысты, которые требуется располагать от стен формы в 5 см.
• Поперечные стержни скрепляются проволокой с продольными на дистанции друг от друга, указанной в схеме или чертеже.
• Если уже имеется связанный верхний контур, то его привязывают к нижнему. Если нет, то начинают вязку вертикальных перемычек и после их фиксирования занимаются устройством следующего пояса из продольных хлыстов.

Имеется еще один популярный вариант для самостоятельного формирования каркасной конфигурации ленточного фундамента.

• Вначале по углам на глубину 2 метра забиваются вертикальные опоры на расстояние чуть меньше длины горизонтальных хлыстов. Диаметр этих стоек – 1,6-2,0 см, от опалубки они отстоят на 5 см.
• Затем через 30 см, опять же в углах ленты, вбиваются вертикальные стержни заданного расчетом диаметра.
• К вертикальным опорам привязывают нижние продольные хлысты конструкции. В их местах пересечения вяжут еще и горизонтальные.
• Затем идет формирование следующего пояса каркасного тела так, чтобы самый верхний был утоплен на 5-7 см в бетон.
• Привязывание горизонтальных перемычек.

Один из лучших вариантов армирования, когда используются уже готовые собранные заранее квадратные или прямоугольные контуры. Для этого вначале сгибается стержень, создающий прямоугольник заданной ширины. Такая технология гарантирует правильную ориентацию осей, а само каркасное тело получается устойчивым и крепким.

В соответствии со строительными инструкциями ширина фигуры должна быть равна половине высоты. А так как лента длинная и неширокая, то это влечет экономию вертикальных и поперечных прутьев. Подобные заготовки способствуют сокращению сроков возведения фундамента.

Наиболее оптимальный вариант фиксации элементов каркасного тела – это вязка, которую можно выполнять специальным пистолетом, шуруповертом или дрелью с гвоздем. Для этого используется мягкая вязальная проволока сечением 0,8-1,0 мм, длиной примерно 30 см, которая складывается пополам и приставляется к точке фиксации стержней.

Советы и возможные ошибки

1. Приобретение материалов. При закупке важно учитывать тот факт, что армирование выполняется с нахлестом в 30-60 мм. Количество килограммов (прутья продаются только на вес), указанное в проекте, нужно увеличить на 10-15 %, и проконтролировать, чтобы заказ укомплектовали хлыстами стандартной длины 11,7 м. Наличие коротких обрезков повышает трудоемкость работы. Допускается не более 50 % соединений.

2. Подготовка. За 2 дня до монтажа стержни необходимо очистить металлической щеткой от ржавчины и замочить для увеличения сцепления металла и бетона. Вместо популярных кирпичей в качестве подкладки под каркас целесообразно применять специальные промышленные пластиковые держатели.

Не допускается при возведении зданий использовать для армирования другие металлические предметы. Эти посторонние включения не придадут ленточному фундаменту должной крепости, не выдержат расчетных нагрузок, и неизбежен факт разрушения.

3. Монтажные работы. Необходимо придерживаться требований СНиП 52–01–2003, где регламентируются минимальные расстояния между:

• продольными хлыстами – до 0,5 м;
• поперечными и вертикальными – до 0,3.

Если при выполнении монтажа своими руками эти инструкции не соблюдаются, то возводимому зданию грозит быстрое разрушение. Горизонтальные и вертикальные пруты необходимо располагать друг к другу строго перпендикулярно, под 90⁰. Для гарантированной прочности и надежности основания армирование строится так, чтобы один ряд располагался по отношению к другому под прямым углом. Кривизны в конструкции не допускается, так как по истечении времени фундамент покосится. Нагревать стержни перед сгибом противопоказано, так как в результате система оказывается непрочной.

Запрещено контактирование деталей с грунтом и элементами опалубки. Их должен разделять пласт бетона больше 5 см. Сооружая каркасную фигуру своими руками, согласно разработанным чертежам и схемам, необходимо следить за натяжением хлыстов по всему периметру основания и не допускать их провисания и ослабления. При этом необходимо соблюдать одинаковость сечения продольного хлыста по всей длине ленты. Если случится замена диаметров, то прутья с большим сечением следует располагать внизу, в углах и где перегибаются хомуты.

Крайне важно при создании армирования монолитного фундамента правильно сделать угловую стыковку. Для этого используются П- и Г-образные схемы, которые создаются с помощью предварительного сгибания. Поперечные прутья в этих зонах устанавливаются в 2-3 раза чаще, и здесь не разрешаются стыковка или укладывание их внахлест. Первый от угла должен быть выполнен не ближе 60-70 см. Стержни обязательно нужно согнуть на 90°.

4. Крепление. Соединение элементов каркасной фигуры осуществляется паянием, вязанием проволокой или муфтами. Паять допускается арматуру только с литерой «С». Не рекомендуется применять сварку, так как она способствует ослаблению конструкции, в местах швов становится более хрупкой. Использование муфты для ленточного монолитного фундамента позволяет сократить расход прутьев. При спаивании выдерживается нахлест в 10-15 см, при вязании длина места фиксации должна быть около 10 диаметров стержня при заливке бетоном М300, 15 – при М200.

Муфта и спаивание – не дешевые технологии. В последнем случае места фиксации нужно до покрытия бетоном защищать от попадания влаги. Наиболее оптимальный вариант – это вязка, которую можно выполнять специальным пистолетом, шуруповертом или дрелью с гвоздем.
