Армирование отмостки арматурой

Отмостка – это обязательный конструктивный элемент здания или частного дома, имеющий уклон для отвода воды от фундамента. Она является также пешеходной зоной вокруг дома и придает фасаду завершенный архитектурный вид.

Она может быть бетонной или каменной. Ее выполняют из бетонной брусчатки, тротуарной плитки или щебня.

Перед тем как приступить к заливке отмостки бетоном, важно соблюсти требования, предъявляемые к материалам и конструкции к этому строительному сооружению.

Важную роль играет армирование отмостки при помощи сетки, которая обеспечивает прочность и долговечность конструкции.

Зачем это нужно

Отмостка – обязательный элемент здания, имеющий небольшой уклон для отвода влаги из фундамента. Деталь часто выполняет роль пешеходной зоны вокруг дома. Компонент придает строению архитектурную завершенность, поэтому его часто декорируют (плиткой, камнем).

По строительным нормам армирование отмостки не является обязательной процедурой. Усиление конструкции позволит улучшить параметры твердости элемента и фундамента. Применение технологии помогает продлить эксплуатационные сроки сооружения и облегчить ремонт.

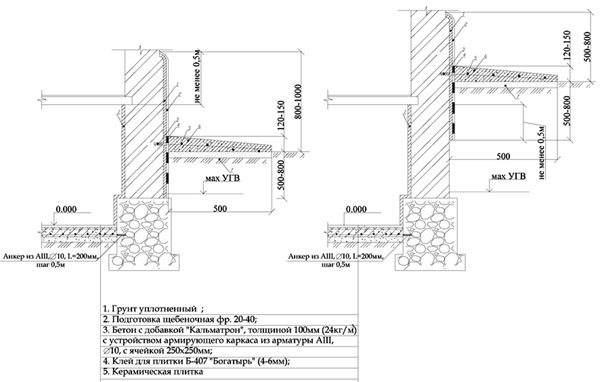

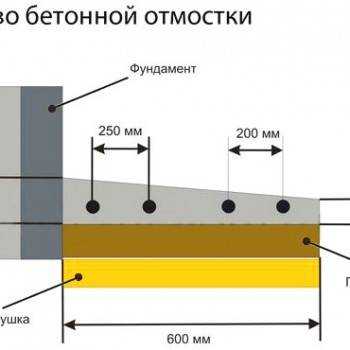

Структура сооружения Источник stroitel-lab.ru

Для чего необходимо армирование отмостки


Одним из важных этапов при строении дома считается армирование отмостки.
Несмотря на то что в нормах не прописано обязательное армирование, данная процедура позволит решить несколько проблем:
  • повысить прочностные характеристики;
  • улучшить ремонтопригодность;
  • продлить срок службы конструкции, следовательно, обеспечить надежную защиту фундамента.

Правильный выбор материала для проведения процедуры – залог идеального результата, а также вопрос экономии.

Виды сырья

Усиливать конструкцию можно вдоль, поперек или в обоих направлениях. С использованием специальных материалов проходит армирование отмостки: арматурой, диаметром ячеек в 10*10 см, созданной по разным технологиям. У каждого из видов сырья есть сильные и слабые стороны.

Классический

Обычная разновидность – набор прутов, соединенных между собой под прямым углом. Средний диаметр проволоки – 7 мм. Полученная конструкция по весу намного легче стандартного варианта. Изделие сворачивают в рулоны, которые разрезают специальными ножницами по металлу или болгаркой.


Обычная усиливающая сетка Источник stpulscen.ru

Армирование отмостки посредством арматуры классической уместно при усилении кирпичной кладки дома. Обычная разновидность подходит для асфальтобетона. Модель увеличивает прочность и устойчивость к нагрузкам на парковках, при возведении промышленных зданий или при создании опалубки в парках.

Стандартный

Для изготовления сетки применяют проволоку, диаметром до 8 мм. Элементы между собой перпендикулярно скручены, а не сварены, как в классическом виде. Полученный в итоге материал достаточно тяжелый. Сырье используют при:

  • усилении фундамента;
  • укреплении стен, перекрытий;
  • стяжке поверхностей;
  • отделке.

При армировании отмостки стандартный вид сетки показывает намного лучшие результаты, чем у обычных разновидностей. Прочные, надежные модели отличаются долговечностью и устойчивостью к различным видам нагрузки. Стоимость материала часто совпадает с классическими типами.


Стандартный вид сеток Источник sd-souz.ru

Металлический

При усилении фундаментов в строениях профессионалы отдают предпочтение этой разновидности сырья. Проволоку от внешних воздействий покрывают слоем цинка. Крепкая, прочная сетка не боится атмосферных факторов окружающей среды и агрессивной химии. Металлическая арматура не ржавеет, что обеспечивает долговечность отмостки.


Популярный вид арматуры Источник prom.ua

Геотекстильный

Кроме стали в конструкции присутствуют текстильные и полимерные компоненты, которые для надежности сверху обрабатывают каучуком. Сырье очень крепкое и дорогостоящее. Материал уместно использование в сейсмически опасных регионах или при строительстве в рыхлом грунте.

Особенности арматурной сетки

Материалом для изготовления сетки служит металлическая арматура, имеющая различный диаметр. Структура сетки представляет собой металлические пруты, перпендикулярно уложенные относительно друг друга, и скрепленные при помощи точечной сварки. Размер ячеек зависит от толщины прутьев и расстояния между ними.

Для устройства отмостки применяют арматурные сетки следующих размеров: 50х50х5,100х100х4,150х150х8.

Легкий вариант имеет диаметр арматуры 3 мм, а тяжелый от 12 мм. Поставляется она в виде листов (карт) или рулонов.

Арматуру применяют для различных видов работ:

  • при строительстве монолитных и сборных конструкций в качестве армирующей части;
  • при армировании фундаментов;
  • при устройстве стяжки пола;
  • при устройстве отмостки;
  • в качестве армирующего материала при дорожных работах.

Армирование отмостки позволяет создавать прочную конструкцию, не подверженную деформациям и разрушениям под воздействием осадков, грунтовых вод, температурных перепадов.

Достоинства

К положительным качествам материала относятся следующие его особенности:

  • высокие прочностные характеристики отмостки;
  • сжимающие и растягивающие нагрузки распределяются равномерно по всей конструкции;
  • дополнительная жесткость бетона;
  • исключено появление трещин, деформации и разрушения конструкции;
  • устойчивость к тепловым и механическим воздействиям.

Основная задача

Армирование отмостки сеткой направлено на увеличения ее эксплуатационного срока и улучшение технических характеристик. Также это способствует увеличению срока службы фундамента здания.

Видео описание

Отмостка вокруг дома своими руками.

Усиление и заливка

Разобравшись, какую арматуру использовать для отмостки, можно приступать к монтажу. Сетку разрезают ножницами по металлу (болгаркой) по длине конструкции. Отрезки располагают в опалубке, приподнимая над щебнем на 3 см. Все стержни нужно сварить между собой, иначе сооружение станет функционировать только на продольные нагрузки.

Для увеличения прочности запрещено привязывать отмостку к основанию здания, присверливая армирующую сетку к фундаменту. При усадке строения защитная конструкция начнет двигаться. Из-за деформации в усиливающем слое возникнут трещины.


Компенсационный шов при армировании Источник samstroy.com

Преимущества сетки при армировании отмостки

Обустройство бетонной отмостки вокруг дома предполагает использование различных материалов для армирования.

Рационально применение арматурной сетки, которая справится со всеми поставленными задачами. При армировании плит перекрытий обустраивают полноценный арматурный каркас. В случае с бетонной отмосткой данный выбор нерационален, поскольку он сделает конструкцию тяжелее, потребует больших финансовых вложений. Другие строй технологии дома из бруса и других типов строений позволяют использовать арматурный прут или хлыст. Этот вариант отличается меньшей надежностью, поскольку конструкция будет выдерживать только продольную нагрузку, что скажется на качестве отмостки. В связи с этим армирование отмостки сеткой считается надежным и экономичным вариантом, отлично подходящим для подвижных бетонных конструкций.

Обслуживание сооружения

Защитное опоясывающее сооружение готово к эксплуатации после окончательного набора прочности. Армирование бетонной отмостки изнутри ограждает элемент от разрушения в течение 15-20 лет. Чтобы не снижались твердость и долговечность сооружения, нужно его правильно обслуживать.

Владелец дома должен контролировать плотность заполнения пристенного пространства и температурных швов гидроизоляционными материалами. При помощи виниловых лент легко отремонтировать небольшие дефекты в строении.


Красивое оформление конструкции Источник twitter.com

Увеличить герметичность цементного слоя поможет обработка грунтовкой, потом гидрофобизирующей пропиткой, для надежности – смесью из бетона и жидкого стекла. Армированную отмостку вокруг дома рекомендуем спрятать под декоративным камнем или плиткой.

Компенсационные швы первыми выходят из строя. Причиной поломки становятся нарушения технологии во время набора прочности. Небольшие проблемы можно ликвидировать порозаполнителем или герметиками.

Крупные щели в отмостке расширяют, заполняют раствором бетона и мелким щебнем. После высыхания поверхность обязательно покрывают грунтовкой. Маленькие появившиеся трещины по секциям конструкции убирают при помощи жидкого цемента. Средние дефекты лучше прикрыть мастикой битумной и присыпать песком. Крупные расколы тщательно бетонируют, увлажняя и пряча под пленкой при затвердении.

Какие материалы применяются при армировании

Сетка для отмостки представлена на рынке в различных вариантах. Она отличается по конструкции. Размер ячеек зависит от выбранного типа. Эти нюансы влияют на качественные характеристики материала.

Классическая

Классический вариант отличается легкостью, что уменьшает нагрузку на основание. Сетка имеет вид перпендикулярно сваренной проволоки. Такой материал универсален, может применяться при укладке конструкций из кирпича и при заливке бетонной стяжки.

Стандартная

Стандартная сетка со средним размером ячеек применяется не только для фундамента. Отмостка, армированная таким материалом отличается хорошей прочностью, надежностью и долговечностью. Стержни переплетаются под прямым углом. Размер ячеек составляет 6-7 см.

Металлическая

Металлическая сетка превосходит предыдущие по прочностным характеристикам и эксплуатационным качествам. Распространенное использование арматуры из металла обусловлена рядом преимуществ:

  • устойчивость к воздействию окружающей среды;
  • неподверженность коррозии;
  • противостояние химическому влиянию;
  • простота эксплуатации и хранения;
  • длительный срок службы.

Прочность и надежность материала обусловлена использованием качественного металла, который подвергается цинкованию для улучшения эксплуатационных параметров.

Геотекстильная

Инновационный материал, получивший распространение в последние годы, – геотекстильная сетка. Стоимость этого варианта немалая, поэтому его рационально использовать только при наличии определенных условий, к примеру при проведении работ в сейсмически опасных зонах, а также при обустройстве конструкций на рыхлом грунте.

Требования к конструкции и размеры

Изготовление отмостки из бетона регулируется нормативной документацией СНИП 3.03.01-87 «Несущие и ограждающие конструкции». В ней указаны допустимые размеры, требования к материалам, правила сооружения.

Определить основные параметры отмостки помогут следующие правила:

  1. Ширина. Она на 20 см больше конечной точки выступающего свеса кровли. Если есть водосток, то его параметры также учитываются. Конечный показатель ширины зависит от типа и особенностей грунта. Но он не должен превышать 1 м.
  2. Глубина размещения. Зависит от уровня промерзания почвы. При необходимости такой показатель уточняется в местном управлении архитектуры. Здесь важно учитывать нюанс — уровень заглубления не должен препятствовать одновременному движению отмостки и грунта. Иначе рассматриваемая конструкция будет выполнять только одну функцию: отвод воды.
  3. Толщина. Минимальное значение — 7-10 см. При наличии гаража этот показатель увеличивается до 15 см. Такая толщина позволит конструкции выдержать значительные весовые нагрузки.
  4. Длина. Она соответствует периметру здания. Однако не учитывается длина бетонного крыльца. Элемент уже является усиливающим сооружением.

Дополнительные важные параметры:

  1. Угол наклона. Оптимальное значение — 92-94 градуса. Угол наклона отмостки должен направляться строго от фундамента строения.
  2. Высота от уровня почвы. Должна быть не менее 5 см. Так исключается скопление влаги на краях конструкции.
  3. Высота цоколя. Составляет 50 см.

Бордюр

Он выполняет декоративную функцию. Поэтому человек сам выбирает размер элемента, исходя из личных желаний и финансовых возможностей. Используется бетонный или пластиковый бордюр.

Декоративные элементы монтируются последними. Выставляются по натянутому шнуру, выравниваются с использованием уровня, фиксируются колышками. Снаружи они цементируются для защиты облицовки от расползания.

Армирование монолитной плиты фундамента под дом

Основой любой конструкции — от бани до многоквартирного дома — является фундамент. И для того, чтобы он простоял долгое время, не требуя ремонта углов и не создавая опасности для постройки, его следует должным образом укрепить своими руками и сделать правильный монтаж ростверка и балок.

Армирующий каркас для плиты фундамента

Обустройство, а также армирование фундаментной плиты и армирование отмостки дома своими руками нужно использовать в двух случаях: первый – когда по проекту строительства дома расчет предусматривает оборудование цокольного этажа для дома, второй – когда оборудование и укладка основания для дома выполняется своими руками на почве имеющей большой поцент насыщения влагой.

Назначение и особенности

Фундаментная плита является залитой из бетона монолитной конструкцией. Использовать монтаж и оборудование фундамента на основе такой плиты считается одним из самых надежных типов оснований пола, сколько по параметру несущей способности, так и по устойчивости дома к внешней динамической нагрузке по грунту.

В дополнение к вышеперечисленным достоинствам, можно добавить, что оборудование и монтаж цельнобетонной плиты своими руками позволяет оптимальным образом распределить по фундаменту поперечное напряжение дома. Вследствие чего остается минимальный процент опасности образования просадок дома, из-за сезонного пучения почвы.

Виды плитных фундаментов своими руками по грунту имеют только один минимальный но существенный недостаток – высокий процент материалоемкости, так как правильное оборудование монолитной плиты, согласно требованиям СНиП и ГОСТ, требует выбрать и использовать большой процент бетона и арматуры.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

к оглавлению ↑

Расчет арматуры

Учитывая расчет, что в больших объемах металлическая или стеклопластиковая арматура под фундамент заказывается в тоннах, а на армирование фундамента своими руками требуется использовать большое количество материала, вам понадобится выполнить расчет необходимой длины арматуры, ее диаметр, после чего перевести его в массу.

Для примера возьмем фундаментную плиту габаритами 980*720 сантиметров. Расчет производится по следующему алгоритму:

  1. Выполняем расчет необходимого количества арматуры для поперечной укладки (учитывая шаг в 20 см) – 720/20= 36 прутьев длиною в 7.2 м: 36*7.2=259,2 метра на одну сторону каркаса, а поскольку нам нужно две стороны, мы получаем: 259,2*2= 518.4 метра.
  2. Расчет арматуры продольной укладки на армопояс для фундамента пола: 980/20=49; 49*9,2=450,8; 450,8*2= 901,6 метров.
  3. Общая длина арматуры, которая нам потребуется, составляет: 901,6+518,4= 1420 метров.
  4. Учитывая, что один погонный метр арматуры (допустим, 16-го диаметра), равен 1.58 кг, мы получаем: 1420*1,58=2243,6 килограмм арматуры.

Вес арматуры в зависимости от диаметра

к оглавлению ↑

Особенности выполнения работ по армированию

Для резки арматуры на прутья необходимого диаметра вам понадобится ручная болгарка, и круг по металлу, диаметром 125, либо 250 миллиметров. Если армирование плитного фундамента выполняется посредством арматуры имеющей средний диаметр 10-12 мм, то целесообразно резать по нескольку прутьев сразу, что несколько ускорит процент подготовительных работ.

Нарезку своими руками можно выполнять поэтапно, шаг за шагом – сперва можно поперечные прутья, затем продольные. Поскольку стандартный размер цельных арматурных прутьев составляет 12 метров, то в большинстве случаев у вас будут остатки по 2-3 метра, которые можно сваривать между собой, и укладывать в центре арматурного каркаса под армирование монолитной плиты.

Учитывайте, что согласно требований СНиП и ГОСТ раскладка и оборудование подразумевает, что армирующий каркас должен быть утоплен в фундаментной плите на глубину как минимум на 5 сантиметров, поэтому прутья необходимо сваривать или резать на 10 сантиметров короче, чем соответствующие размеры плиты.

Читайте также: как делается ручная вязка арматуры для фундамента?

к оглавлению ↑

Соединение арматуры

Споры о том, как можно лучше соединять (скручивать или варить) виды прутьев арматуры в один каркас, наверное, не утихнут никогда. Существует два способа, которые предусмотрены стандартами СНиП и ГОСТ – сваривать каркас посредством дуговой сварки, и монтаж углов с помощью вязальной проволоки.

Процент противников первого способа доказывают, что сварка, которая дает возможность варить армопояс под плиты перекрытия, полностью жесткого, монолитного каркаса, негативно влияет на итоговые виды прочностных характеристик железобетонного фундамента.

Так как арматура под фундамент ослабевает вследствие повышенных температур, при которых происходит сваривание. При использовании вязальной проволоки шаг за шагом, этого не происходит. Плюс ко всему, композитная арматура для фундамента приобретает дополнительную эластичность, которая помогает ему лучше переносить внешние динамические нагрузки. Если вы не знаете как правильно армировать фундамент, то мы рекомендуем отдать предпочтение второму варианту в котором не используется сварка, ввиду важности вышеприведенных доводов.

к оглавлению ↑

Монтаж нижней части каркаса

После завершения всех подготовительных работ можно приступать к оборудованию нижней части каркаса пола по грунту.

Чтобы приподнять его на требуемую высоту (5 см) можно приобрести специальное проставочное оборудование, или воспользоваться обрезками уголка, либо обычными кирпичами, подогнанными по размер углов. Подставлять их по грунту необходимо не в хаотичном порядке, а в виде дорожек, при этом, стоит учитывать, что перед заливкой плиты бетоном основной процент кирпичей будет необходимо убрать, так как они снижают проектную прочность фундаментной плиты.

Для начала укладки нижней части каркаса пола по грунту лучше всего выбрать поперечное направление, так как арматура под фундамент идущая по ширине плиты пола короче – с ней удобнее работать, а уже потом укладывать продольные прутья.

Как поперечное, так и продольное укладывание арматурного каркаса пола по грунту, выполняется с четко фиксированным шагом в 20 сантиметров.

Поперечный разрез плиты

Именно такое расстояние имеет арматура под фундамент которое нормируется стандартами СНиП и ГОСТ, и гарантирует максимальную прочность монолитной плиты пола. После укладки всех элементов каркаса арматура под фундамент соединяется вязальной проволокой.

к оглавлению ↑

Монтаж верхней части каркаса

Поскольку всю нагрузку на сжатие принимает на себя бетонная часть монолитного фундамента, а нагрузку на разрыв – крайние стороны углов арматурного каркаса пола, особого смысла в создании трехшарового армирования нет. По этому, верхнюю часть арматурного каркаса необходимо поднять над его нижней частью по грунту так, чтобы верхняя сетка находилась на расстоянии пяти сантиметров от поверхности дорожной фундаментной плиты.

Зная какая арматура нужна для фундамента, вам понадобится варить вертикальные арматурные прутья подходящей длины к нижней части столбчатого каркаса (ориентировочно, к каждому шестому прутку). После этого соединить их между собой горизонтальной арматурой, которая будет выполнять несущую функцию для остального столбчатого каркаса.

Далее, по той же технологии выполните укладку и соединения остальной арматуры. По завершению монтажа, удалите из под центра каркаса большую часть кирпичей, оставив лишь необходимое количество проставок по периметру углов – жесткость сетки будет держать её в нужном положении.

к оглавлению ↑

Заливка плиты бетоном

После того как все работы с обустройством армирующего каркаса закончились, можно приступать к заливке плиты бетоном. Не стоит экономить на его качестве, так как именно от бетона, в первую очередь будет зависеть, получит ли фундаментная плита необходимые прочностные характеристики. Согласно требованиям СНиП и ГОСТ, для заливки должен использоваться бетон марки М250, либо М300.

Расчет сколько необходимо требуемого объема бетона выполняется по формуле: А*Б*С, в которой: А – длина плиты, Б – ширина, С – её высота. Бетон лучше всего заказывать на заводе с доставкой, так как рекомендуется осуществлять в короткий временной промежуток, поскольку заливание свежего бетона на уже затвердевший участок чревато образованием микротрещин, негативно влияющих на итоговую прочность плиты.

Читайте также: этапы и правила укладки фундаментных блоков.

к оглавлению ↑

Нюансы армирования фундаментной плиты (видео)

к оглавлению ↑

Основные ошибки при армировании фундаментной плиты

Если в процессе выполнения работ по обустройству фундаментной плиты вы усомнились в квалификации привлеченных специалистов, либо вами принято решение делать всё собственноручно, а человек, который мог бы оценить итоговый результат на предмет соответствия стандартам технологии, отсутствует, очень важно обращать внимание на недопущение следующих распространенных ошибок:

  1. Пренебрежение уплотнительной подушкой. Категорически воспрещается заливать бетон сразу же, после создания котлована, на неподготовленную почву. Отсутствие хорошо утрамбованной подсыпной подушки, созданной из смеси песка и мелкофракционного щебня, пагубно сказывается на прочности конструкции балок, столбчатого основания и ростверка.
  2. Неравномерный шаг вертикальных перемычек при армировании фундаментной плиты или ростверка столбчатого фундамента. Расстояние, принятое согласно нормам СНиП и ГОСТ, составляет 40 сантиметров по нормальному грунту, и 20 сантиметров для проблемных грунтов склонных к движениям и пучения.
  3. При выполнении работ по армированию плиты столбчатого фундамента или ростверка также часто встречается ситуация, когда строители не придерживаются необходимой глубины залегания арматурного каркаса в стенках бетонной плиты, вследствие чего темпы коррозии арматуры увеличиваются, и она быстро ржавеет от углов.
  4. Неправильное соединение армирующего каркаса у углов плиты ростверка столбчатого основания и в местах приямков, вследствие которого каркас не приобретает процент необходимых прочностных характеристик (правильно и неправильное соединение демонстрирует схема 1.2).
  5. Отсутствие гидроизоляции углов, без которой будет происходить ускоренное вымывание бетона грунтовыми водами.
  6. После выполнения всех работ по строительству плиты, залитую конструкцию очень часто не покрывают полиэтиленовой пленкой, что крайне необходимо, так как такая пленка способствует удержанию цементного молочка внутри бетона.
  7. Нарушение целостности опалубки. Если в материалах, использующихся для создания опалубки, есть трещины, то после заливки плиты, раствор может вытекать в них, вследствие чего плита будет иметь неровную поверхность.
  8. Для поднятия арматурного каркаса на необходимую высоту над предварительной плитой используются деревянные бруски. Для подставочных элементов необходимо использовать специальные железные основания, либо, на крайний случай, кирпичи.

Перейти к расчету
