Сколько выдерживает плита перекрытия на 1м2: Сколько выдерживает плита перекрытия на 1м2: допустимая нагрузка

Допустимая нагрузка на плиту перекрытия | Cколько выдерживает плита перекрытия

Содержание:

1. Что такое пустотная плита перекрытия;
2. Основные характеристики пустотных плит ПБ;
3. Понятие несущей способности перекрытия;
4. Особенности конструкции и расчета несущей способности пустотных плит;
5. Классификация нагрузок на перекрытия;
6. Несущая способность и размеры пустотной плиты перекрытия;
7. Особенности расчетов пустотных перекрытий в жилых домах;
8. Особенности монтажа пустотных плит перекрытия;
9. Почему выгодно использовать готовые железобетонные пустотные плиты для перекрытий.

Что такое пустотная плита перекрытия

Несущая плита перекрытия типа ПБ изготавливается по безопалубочной технологии в соответствии с ГОСТ 9561-2016. Ее появление на рынке стало результатом оптимизации стандартных строительных деталей – для более эффективного проектирования требовалось создать несущий горизонтальный элемент конструкции, имеющий высокие показатели прочности и уменьшенный, в сравнении с монолитными деталями, вес.

Преимуществом пустотных плит типа ПБ стало уменьшение веса не менее чем на 20% и сохранение достаточных для строительства прочностных показателей. Практические наблюдения и расчетные исследования показали, что при изъятии из объема плиты части монолитного материала снижение прочности и веса происходит не пропорционально. Если в теле плиты сделать продольные отверстия (каналы), то перемычки между ними будут играть роль ребер жесткости. При этом вес станет заметно меньше из-за высокой плотности бетона и массы арматуры, которая окажется изъятой из детали.

Основные характеристики пустотных плит ПБ

Согласно ГОСТ плиты пустотные ПБ маркируются с указанием длины, ширины и допустимой максимальной нагрузки в кгс на квадратный метр. При подборе плит исходят из указанных в маркировке данных. Пример: плита ПБ 82.12-8 имеет длину и ширину соответственно 8180 и 1195 мм (8,2 на 1,2 м), толщину 220 мм и показатель равномерно распределенной нагрузки 7,5 кПа, то есть, 800 кгс/м² при собственном весе 3296 кг.

Согласно требованиям ГОСТ, для жилых зданий расчетная нагрузка на плиту находится в пределах 150-200 кгс/м², то есть, запаса прочности плиты вполне достаточно для использования ее в роли детали перекрытия. Более прочная плита с показателем нагрузки 12,5 способна выдержать вертикальное усилие 1250 кгс/м². Такие элементы имеют меньший размер, они короче. При этом прирост прочности достигается за счет:

• увеличения прочности и плотности бетона;
• уменьшения размеров плиты, что дает эффект распределения нагрузки по поверхности и ребрам жесткости.

Для изготовления плит ПБ перекрытия используется бетон класса не менее В15 марки М300 – М400.

Понятие несущей способности перекрытия

Несущая способность перекрытия из пустотных плит рассчитывается для самой плиты без учета и с учетом собственного веса. Чем длиннее плита, тем больше она прогибается под нагрузкой, создаваемой собственным весом.

Особенности конструкции и расчета несущей способности пустотных плит

По условию принято считать, что перекрытие испытывает нагрузки на сжатие в местах опирания на плиту несущей конструкции расположенных сверху этажей. Ближе к середине плиты нагрузки изменяются в сторону деформационных. Для бетона характерно хорошее сопротивление сжатию (прочность на сжатие) и ограниченная способность сопротивляться нагрузкам на прогиб, растяжение и перекручивание.

Предотвратить разрушение, и снижение несущей способности пустотной плиты перекрытия позволяет армирование. Внедренный в монолит каркас из стальной проволоки А1 – А3 изменяет характер распределения усилий в детали. Стальная проволока, связанная в каркас, хорошо принимает нагрузки на растяжение и перекручивание.

Классификация нагрузок на перекрытия

Нагрузки на плиты перекрытия принято классифицировать:

• сжимающие, созданные весом лежащих выше конструкций;
• изгибающие, созданные весом самой плиты и расположенных на ней предметов;
• перекручивающие относятся к тем, которых следует избегать, поскольку возникновение таких нагрузок говорит о недостатках проектирования;
• динамические нагрузки формируются при движении по перекрытию людей, оборудования, техники в промышленных зданиях;
• конструкционные динамические нагрузки связаны с особенностями здания, например, с реакцией всей конструкции на ветер, вибрации, усадку строения;
• статические постоянные возникают от взаимодействия элементов конструкции, в том числе и внутренних ненесущих перегородок;
• статические временные создаются размещением на перекрытии редко перемещаемых предметов, например, мебели в жилом помещении или станков в промышленном здании.

Допустимая нагрузка на плиту перекрытия существенно меняется в зависимости от назначения здания и особенностей конструкции. Расчет несущей способности несущих плит перекрытия делается с учетом дополнительных факторов:

• количество линий и профиля опирания детали в конструкции здания, например, на две несущие стены, на стену и колонну, на поперечные балки;
• материалы и вид несущих конструкций – кладочная стена из блоков, кирпичей и бетонной панели может по-разному вести себя внутри строения;
• общая этажность строения и расположение перекрытия по высоте, на определенном уровне;
• допуски по подвижности конструкции, заложенные в проект как расчетные.

Несущая способность и размеры пустотной плиты перекрытия

Существенное значение имеют размеры плиты. Увеличение длины в любом случае повышает вероятность ее прогиба под нагрузкой. Причем такая нагрузка может возникнуть на этапе строительства от складирования материалов и установки оборудования. Более предсказуема статическая нагрузка эксплуатационного происхождения. Для повышения точности расчетов вводится специальный коэффициент 1,3, позволяющий задать запас прочности плиты еще при проектировании. Например, при паспортном значении допустимой распределенной нагрузки 800 кгс/м² умножение на 1,3 дает результат 1040 кгс на квадратный метр. Эта нагрузка называется максимальной точечной, сосредоточенной в одной небольшой локализованной зоне плиты. В любом случае для жилых помещений это значительный запас прочности. Для промышленных зданий необходимо вносить в расчеты поправку на вес оборудования, перемещения транспорта и другие особенности.

Особенности расчетов пустотных перекрытий в жилых домах

При расчете нагрузок необходимо учесть, на какую часть конструкции они приходятся. Если расчет делается для плиты перекрытия, то из общей формулы исключается ее собственный вес. Если расчет делается для несущей стены, балки или колонны, то вес плиты должен учтен.

В жилом строительстве факторы динамического воздействия ограничены, поэтому применяются стандартные пустотные плиты с показателем допустимой распределенной нагрузки 800 кгс на квадратный метр. Особенности планировок жилых помещений таковы, что плита ПБ длиной более 4 м используется достаточно редко. Обычно плиты перекрытия укладываются поперек жилой комнаты. Такие помещения в большинстве проектов имеют размеры 5х3 м, что позволяет ограничить общий вес всего перекрытия. Например, плита ПБ 39.12-8 имеет максимальный вес около 1600 кг при размерах (с округлением) 3900х1200 мм, то есть около 4х1,2 м.

• вычисление площади плиты перемножением длины и ширины;
• вычисляем нагрузку на квадратный метр, разделив массу плиты на площадь;
• отнимаем от нормативного значения нагрузки собственный вес плиты, приведя его к одной системе измерения;
• от полученного значения отнимаем вес стяжки, предполагаемой мебели и предметов (примерно 300 кг), то есть, отнимаем 0,3;
• результат показывает нагрузку в распределенном значении, которую можно умножить на 1,3 для получения запаса прочности.

Исходя из этого результата можно делать дальнейшие расчеты, включив в них нагрузку от частей строения на этажах выше. Для расчета нагрузки и несущей способности на зоны опирания плиты необходимо иметь данные о конструкции. Например, есть существенная разница между нагружением несущей стены из конструкционно-теплоизоляционных блоков и деталей бетонного каркаса. Для каждого проектного решения расчет делается индивидуально.

Особенности монтажа пустотных плит перекрытия

В жилых домах при расчете несущих характеристик плиты делаются поправки на конструктивные особенности. При монтаже каркаса из бетонных деталей вес расположенных выше частей рассматривается как сумма нагрузок, распределенных по совокупности деталей. Для кирпичной и блочной кладки строится другая картина, при этом по линиям опирания плит перекрытия обязательно закладываются армопояса из стандартных ЖБ деталей.

Почему выгодно использовать готовые железобетонные пустотные плиты для перекрытий

Использование стандартных деталей заводского изготовления позволяет не только ускорить строительство. По несущей способности и нагрузочной устойчивости пустотная плита имеет ряд преимуществ:

• выигрыш в соотношении массы и прочности – если суммировать снижение веса по всей конструкции, то разница будет существенной;
• распределение нагрузок по внутренним ребрам жесткости позволяет использовать плиту как полноценно несущую;
• продольные полости создают условия для лучшей теплоизоляции и шумоизоляции;
• в каналах плиты можно прокладывать коммуникации.

Важным преимуществом пустотных плит остается большой выбор типоразмеров. Их можно подобрать под помещения любой формы, а при необходимости заказать в сложном исполнении, срезанными под разными углами.

В сочетании с другими стандартными строительными деталями плиты пустотные образуют прочную, хорошо связанную конструкцию, принимающую и распределяющую нагрузки. За счет эффекта снижения веса можно сэкономить на монолитном фундаменте и сократить время его твердения.

какой вес выдерживает, сколько на 1м2

Проектирование строений должно учитывать нагрузку на плиты перекрытия (ПП), которая отличается по величине и направлению действия. Для этого проводятся расчеты, помогающие подобрать железобетонное изделие для строительства.

Содержание

1. Максимальная нагрузка на ПП: для чего ее надо знать
2. Виды панелей перекрытия
3. Преимущества и недостатки плит с полостями
4. Какие виды нагрузок воздействуют на конструкцию
5. Как рассчитать предельные нагрузки
6. Способ пересчета нагрузок на квадратный метр
7. Максимальная нагрузка на плиту перекрытия в точке приложения усилий

Максимальная нагрузка на ПП: для чего ее надо знать

Для любого проектировщика неизменно встает вопрос, какая должна быть допустимая нагрузка на плиту перекрытия. Точно определить вес, который она способна выдержать, значит избежать разрушения строения.

Внимание! Использование онлайн калькулятора – не гарантирует точных расчетов. При проектировании объекта обращайтесь только к профессионалам!

Виды панелей перекрытия

На возведении жилых и промышленных комплексов используются такие плиты перекрытия:

• Полнотелая. Отличительная особенность – более надежно предохраняет сооружения, дома от деформаций и трещин. Кроме этого, обладает превосходными звукоизоляционными качествами. Толщина панелей – от 16 см.
• Пустотная. Эта разновидность панелей широко применяется на монтаже кирпичного или бетонного строения. А также на тех зданиях, где используются стеновые блоки; как правило, идут они на междуэтажные перекрытия. Поскольку в основе это не монолитная конструкция, то имеет повышенную тепло- и звукоизоляционную степень.

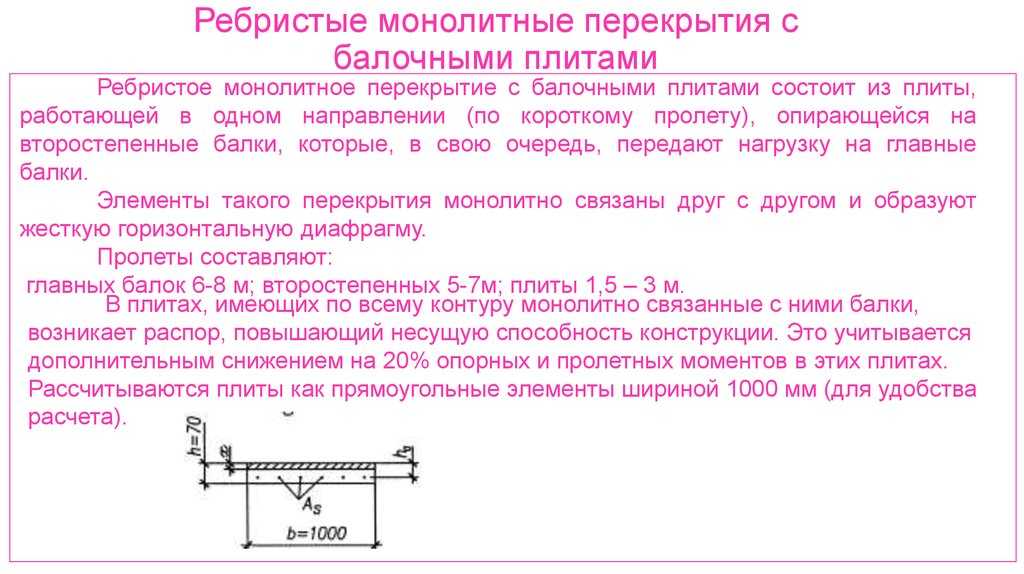

• Ребристая. Наиболее популярна при монтаже кровель различных сооружений промышленного типа. Часто используют для возведения складских помещений, удобна при гаражном либо ангарном строительстве – неотапливаемых и крупногабаритных объектов.
• Монолитная. Данная разновидность перекрытий тоже относится к разряду прочных, поскольку отличается способностью вынести очень высокую силовую нагрузку. Для производства используются железобетонные (сплошное армирование) конструкции. Популярны на возведении многоэтажных строений.
• Сплошная доборная. На производство таких плит идет бетон более высокого типа прочности. Повышенная плотность панелей позволяет им выдерживать значительные нагрузки. Они, как правило, применяются в качестве несущих.
• Облегченная. Эта разновидность перекрытия отличается от других сравнительно небольшим весом. Обладает многопустотной структурой. Рекомендуется применять, когда фундамент не очень прочный, так как другие виды перекрытий будут оказывать более значительную дополнительную нагрузку. В качестве примера можно назвать полистиролбетонные плиты.

Кроме названных видовых разновидностей, существуют подразделения плит перекрытия по пустотной составляющей или ее отсутствии, толщине и т. п.

Для выпуска плит используется бетон разных марок, например, тяжелый, который предполагает большую нагрузку (с маркировкой «т»), идет на плиты многоэтажек. Также разделяется по классу арматура. Производство плит в РФ нормируется ГОСТом и другой документацией.

Преимущества и недостатки плит с полостями

При одинаковых с другими панелями габаритах у пустотелых есть масса положительных отличий:

• Малая масса. При таких показателях они, тем не менее, считаются высокопрочными и без проблем соперничают с цельной разновидностью плит, которые, благодаря большей своей массе сильнее воздействуют на стены и фундамент объекта.
• Низкая стоимость. В сравнение с аналогичными плитами цельного типа производство пустотелого перекрытия требует намного меньше бетонной смеси. Это позволяет снизить расценки при составлении сметы.
• Высокая звуко-теплоизоляция помещения. Это становится возможным благодаря конструктивным отличиям, которые заключаются в присутствии продольных каналов в бетонной массе.
• Особенности технологии производства. Возможно только промышленное изготовление плит, так как конструкторские и технические решения исключают кустарное.
• Быстрый монтаж. Установка в отличие от цельной конструкции занимает меньше времени.
• Габаритное разнообразие. Это дает возможность применения стандартизированных плит на строительстве усложненных перекрытий.

Важно! Плиты сейсмостойкие, их можно устанавливать даже в регионах до девяти бальной сейсмоактивностью!

Кроме этого, популярности продукции придает то, что конструктивные особенности позволяют прокладывать различные инженерные коммуникации в полостном пространстве. Они хороши для отделки, так как имеют ровную поверхность. Плиты вибростойки, не боятся температурных перепадов и сильной влажности.

На заметку! Изделия не усаживаются, коррозиеустойчивые, минимально отклоняются в размерах.

Недостатки тоже есть. Для установки понадобятся грузоподъемники или краны и соответственно – место для их размещения. А значит возрастут затраты. Помимо этого, такие плиты требуют точных расчетов по прочности и выдерживанию статических и динамических нагрузок.

Чтобы установить плиты, нужна формировка армопояса по верхнему стеновому уровню.

Какие виды нагрузок воздействуют на конструкцию

Основной нагрузкой на плиты является масса стройматериалов, включая отделочные, которые применяются при строительстве объекта. Воздействие ветров, осадков и других внешних факторов также бывают значительными для конструкции. Среди общих разновидностей нагрузок на плиту перекрытия выделяются две:

1. Постоянная. В нее включаются находящиеся выше инженерные коммуникации, стройматериалы, строительные конструкции.
2. Временная. К ней относят воздействия осадков и ветров, передвижка мебели и т. п. внутри помещения.

Временная подразделяется на кратковременную и длительную.

По характеру нагрузки, которая накладывается на плиту, выделяют:

1. Статическую. Она обусловлена воздействием отделки на верх и низ панели. К ней же относятся: подвесная система потолка, перегородки из кирпича и иные массивные конструкции.
2. Динамическую. Образуется при перемещениях по горизонтали весомых предметов. Данное усилие создается как человеком, так и пушистыми членами семьи (кошка, собака). Или какими-нибудь другими экзотическими питомцами.

Кроме указанных выше разновидностей нагрузок, есть еще:

• точечная;
• распределенная.

Каждой присущ свой порядок приложения нагрузки на панели перекрытия. При множественных локализациях это будет считаться распределенной нагрузкой. Сюда причисляют натяжные потолки с располагающимися шагами крепежей 50 см. При размещении объекта в одном месте – сосредоточенной (точечной). Как пример – боксерская груша, весом 0,2 тонны.

Вкупе с двумя названными выше видами нагрузки существует еще один – комбинированный, который встречается довольно часто. Как пример – предмет на ножках. Здесь учитывается вес объекта и точечное усилие, создаваемое всеми ножками по отдельности.

Как рассчитать предельные нагрузки

Допустимая нагрузка на плиту перекрытия для пустотного типа одна, для монолитного – другая. Для вычисления предельного значения пустотелой продукции исходными показателями служит масса модели. Затем производится расчет площади несущей поверхности. У типовых панелей форма, как правило, прямоугольная. Для нахождения искомой квадратуры ширина умножается на длину.

Чтобы определить предельный показатель допустимой нагрузки, умножается максимально допустимая нагрузка на 1 кв. метр на S-площадь плиты. Результат выражается единицей массы. От этого показателя минусуется вес непосредственно панели. Плюс к этому уменьшается результат на массу:

• теплоизоляционного материала;
• стяжки;
• напольного покрытия.

Суммарный показатель может разниться. Чтобы обеспечить необходимую прочность и долгий срок службы, нужно добиться в итоге суммарной массы данных элементов на 1 кв. м. не более 1,5 ц или 150 кг.

Это и будет являться показателем допустимой нагрузки плиты железобетонной, которую рассчитывали. Как правило, он равен сотням килограммов. Из него вычитаем 150 кг/м2, приходящийся на статическую и динамическую нагрузку, минимум. Оставшийся вес не ограничен по применению – либо на перегородки, либо – на монтаж какого-то декора.

На заметку! Если не получается соблюсти рамки нужного показателя, необходимо перераспределить плиточную нагрузку, используя меньшие по весу теплоизолятор или покрытие пола.

Способ пересчета нагрузок на квадратный метр

По этой методике находится нагрузочная выдержка ПП стандартного типа. Зная габариты плиты и сколько она весит, производятся:

• Расчеты площади. ЖБИ квадратной формы – длина умножается на ширину. В других ситуациях – производится разделение на простые составляющие, вычисляются квадраты каждой и затем суммируются (в м2).
• Определение загрузочной способности (макс.). Умножается полученный результат на коэффициент, который соответствует загрузке по максиму. Размерность полученного значения – т. От загрузочной способности вычитается вес изделия.
• Определение нормативного значения массы заливаемой стяжки и декор-покрытия. Средний (для индивидуального строительства жилья) показатель нагрузки на ПП от стяжки и покрытия принимается как 0,20 – 0,25 т/м2.
• Расчеты суммарного веса будущего пола. Умножается нормативный показатель на площадь.
• Расчеты запаса прочности. Вычитается от разности загрузочной способности и веса плиты вес пола.

И, наконец, делится полученный результат на общую напольную площадь в кг и сравнивается с расчетными цифрами. При полученной нагрузке на ПП менее 800 кг/м2 – прочность хорошая.

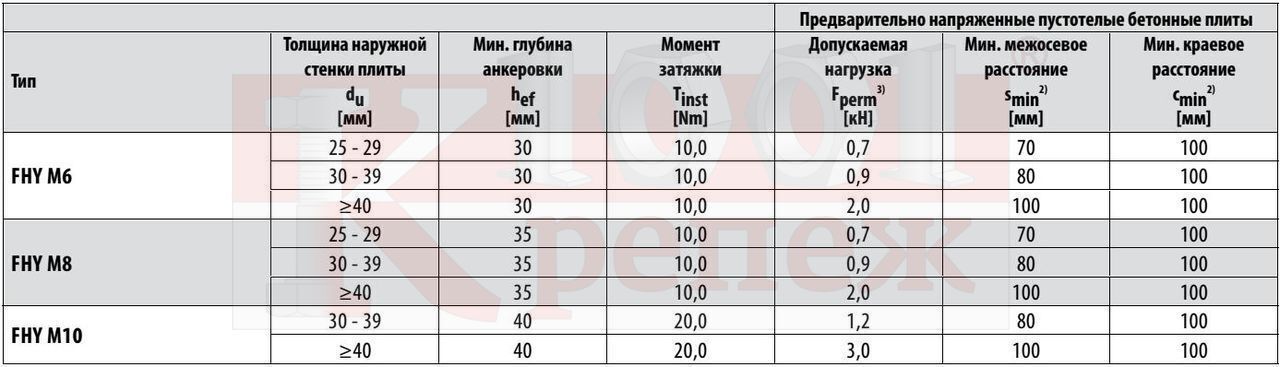

Максимальная нагрузка на плиту перекрытия в точке приложения усилий

Максимум приложения статической нагрузки в одной точке определяется с помощью коэффициента запаса 1. 3. Его следует умножить на норматив 0,8 т/м2. Получается в итоге – 0.8х1.3=1.04 т. При динамических нагрузках, действующих в одной точке, коэффициент запаса рекомендуется поднять до 1.5.

Бетонные плиты — Несущая способность

Несущая способность свободно опертых бетонных плит.

Спонсируемые ссылки

Нагрузочные возможности простого поддерживаемых бетонных плит:

s7ss7ss sss7s. 0013 1,5 кН/м ² (153 кг/м ² ) в жилых зданиях до примерно 1 0 кН/м ² (1053 кг/м ² ) в тяжелых промышленных зонах. 500 кг/м ² Типично для офисов, складских помещений и т.п.

Рекламные ссылки

Связанные темы

Связанные документы

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите продвигать свои товары или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Citation

Эту страницу можно цитировать как

• Engineering ToolBox, (2011). Бетонные плиты — Грузоподъемность . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/simply-supported-slabs-load-capacity-d_1803.html [День обращения, мес. год].

Изменить дату доступа.

. .

close

Проектирование и расчет опалубки Требования к перекрытиям

Содержание

Опалубка — это конструкции, используемые для поддержки и удержания свежего бетона на месте с целью получения желаемой формы перед схватыванием, отверждением и твердением. Опалубка может быть временной (выбитой из бетона после застывания) или постоянной. Обычно опалубка предназначена для восприятия нагрузки от свежего бетона (включая гидростатическое давление), собственного веса, динамической нагрузки от рабочего персонала и нагрузки от другого оборудования.

Типовая конфигурация опалубки для плит перекрытий показана на рисунке ниже;

Перед началом строительства очень важно правильно спроектировать опалубку. Требуемые усилия по проектированию будут определяться размером формы, сложностью, высотой над землей и материалами (с учетом повторного использования). Во всех случаях при проектировании следует учитывать прочность и исправность опалубки. Кроме того, следует проверить устойчивость всей системы и коробление элементов.

Опалубка для железобетонных конструкций должна быть спроектирована таким образом, чтобы безопасно выдерживать все вертикальные и боковые нагрузки, которые могут возникнуть до тех пор, пока бетонная конструкция не сможет выдерживать такие нагрузки. Вес арматурной стали, свежего бетона, вес самих опалубок и многочисленные временные нагрузки, действующие во время строительства, — все это нагрузки на опалубки.

Кроме того, ветровая нагрузка может вызывать боковые силы, которым опалубка должна противостоять, чтобы избежать бокового разрушения. Система опалубки или сборная конструкция с подходящей для этой цели прочностью должны выдерживать вертикальные и боковые нагрузки на землю.

Нагрузки и давления на опалубку

Несимметричная заливка/укладка бетона, воздействие бетона, доставляемого машинным способом, подъем и сосредоточенные нагрузки, вызванные сохранением материалов на свежесобранной плите, – все это необходимо учитывать при проектировании опалубки. Редко когда можно получить точные данные о нагрузках, которые будут воздействовать на формы, поэтому проектировщик должен сделать определенные безопасные предположения, которые будут справедливы в большинстве ситуаций. Последующие разделы предназначены для того, чтобы помочь проектировщику установить нагрузку, на которой основывается расчет опалубки для типичных конструкционных бетонных ситуаций.

Боковое давление свежего бетона на опалубку

Гравитационная нагрузка на горизонтальную опалубку перекрытий или балок отличается от нагрузок свежего бетона на опалубку стен или колонн. Свежеуложенный бетон в течение короткого времени ведет себя как жидкость, пока бетон не начнет схватываться, вызывая боковое воздействие гидростатического давления на вертикальные формы.

Давление бетона на опалубку в первую очередь определяется несколькими или всеми из следующих факторов:

1. Скорость укладки бетона в формы (R)
2. Температура бетона (Т)
3. Вес или плотность бетона (ρ)
4. Тип цемента или смесь, используемая в бетоне.
5. Способ уплотнения бетона.
6. Способ укладки бетона.
7. Глубина размещения.
8. Высота формы.

Уравнения бокового давления

Американский институт бетона потратил много времени и усилий на исследования и изучение методов проектирования и строительства опалубки. Полное гидростатическое боковое давление, определяемое следующими уравнениями, является максимальным давлением на опалубку, согласно Комитету ACI (347).

p = ρgh (кПа) ——— (1)

Следует понимать заданные характеристики бетонной смеси, а уровень жидкого бетона можно рассчитать по норме укладки. Если необходимо уложить более одного бетона, за (h) следует принимать полную высоту опалубки или расстояние между горизонтальными строительными швами для колонн или других опалубок, которые можно быстро заполнить до того, как произойдет затвердевание бетона.

При работе со смесями с использованием вновь введенных добавок, увеличивающих время схватывания или повышающих осадку, таких как самоуплотняющийся бетон, ур. (1) следует использовать до тех пор, пока влияние на давление опалубки не станет понятным при измерении.

Для бетона, имеющего осадку 175 мм или менее и уложенного с нормальной внутренней вибрацией на глубину 1,2 м или менее, опалубка может быть рассчитана на боковое давление следующим образом:

Для колонн :
Для определения давления бетон на опалубке ACI 347 определяет колонну как вертикальный конструктивный элемент с размерами в плане не более 2 м. Для бетона с осадкой (175 мм):

p _max = C _w C _c [7,2 + (785R/T + 17,8)] ——— (2)

Минимум 30°C _w кПа, но ни в коем случае не выше ρgh.

Для стен: Для определения давления бетона на опалубку ACI 347 определяет стену как вертикальный элемент конструкции, по крайней мере, один размер в плане которого превышает 2 м. Для давления опалубки на стенку приведены два уравнения:

(a) При скорости укладки менее 2,1 м/ч и высоте укладки не более 4,2 м :
p _max = C _w C _c [ 7,2 + (785R/T + 17,8)] ——— (3)

Минимум 30°C _w кПа, но ни в коем случае не выше ρgh .

(b) со скоростью укладки менее 2,1 м/ч, если высота укладки превышает 4,2 м, и для всех стен со скоростью укладки от 2,1 до 4,5 м/ч:
p _max = C _w C _c [7,2 + 1156/(T + 17,8) + 244/(T + 17,7)] ——— (4)
Минимум 30C _w кПа, но ни в коем случае не более ρgh .

Где;
C _w = Коэффициент удельного веса, зависящий от удельного веса бетона
C _c = Химический коэффициент, который зависит от типа вяжущих материалов

В качестве альтернативы можно использовать метод, основанный на соответствующих экспериментальных данных, для определения поперечного давления, используемого для расчета формы.

Весовой коэффициент C _w можно рассчитать с помощью приведенной ниже таблицы;

Плотность бетона	Весовой коэффициент (C w )
Less than 2240 kg/m 3	Cw = 0.5[1 + ρ c /2320] but not less than 0.8
2240 – 2400 kg/m 3	C w = 1,0
Более 2400 кг /м 3	C W = ρ C /2320

ниже;

Type of cement	Chemistry Coefficient C c
Types I, II, and III without retarders	1. 0
Types I, II, and III with retarders	1.2
Другие типы или смеси, содержащие менее 70% шлака или 40% золы-уноса без замедлителей схватывания	1.2
Другие типы или смеси, содержащие менее 70% шлака или 40% золы-уноса с замедлителями схватывания	1,4
Другие типы или смеси, содержащие более 70 % шлака или 40 % летучей золы	1,4

приведенное ниже уравнение, которое не должно быть больше, чем гидростатическое давление.

P _max = [C ₁ √R + C ₂ K √(H ₁ – C ₁ √R)]γ

max231 = Максимальное боковое давление на опалубку (кПа)
R = Скорость укладки (м/ч)
C ₁ = Коэффициент размера и формы опалубки (1 для стен).
C ₂ = Коэффициент для составляющих материалов бетона (0,3 – 0,6).
γ = удельный вес бетона (кН/м ³ ).
H ₁ = Высота вертикальной формы (м).
K = Температурный коэффициент K = (36/T + 16) ²

Вертикальные нагрузки на опалубку

Помимо бокового давления на опалубку действуют и вертикальные нагрузки. Вертикальные нагрузки состоят из постоянных и временных нагрузок. Вес опалубки, вес арматуры и свежеуложенного бетона является статической нагрузкой. Живая нагрузка включает в себя вес рабочих, оборудования, хранения материалов, взлетно-посадочных полос и ударов.

Вертикальные нагрузки, предполагаемые для проектирования крепления и переопоривания многоэтажного строительства, должны включать все нагрузки, передаваемые от верхних этажей, как это предусмотрено предлагаемым графиком строительства.

Большая часть всей опалубки состоит из бетона весом 22 – 24 кН/м ³ . Незначительные отклонения в этом весе несущественны, и в большинстве случаев при расчете обычно принимается 24 кН/м ³ , включая вес арматурной стали. Вес опалубки варьируется от 0,15 до 0,7 кН/м ² . Когда вес опалубки мал по отношению к весу бетона плюс динамическая нагрузка, им часто пренебрегают.

Комитет ACI 347 рекомендует, чтобы как вертикальные опоры, так и горизонтальные элементы каркаса опалубки были рассчитаны на минимальную динамическую нагрузку 2,4 кН/м ² горизонтального выступа для обеспечения веса рабочих, подкрановых путей, стяжек и другого оборудования. При использовании моторизованных тележек минимальное значение должно составлять 3,6 кН/м ² . Независимо от толщины плиты, минимальная расчетная нагрузка для комбинированных постоянных и временных нагрузок должна быть не менее 4,8 кН/м ² или 6,0 кН/м ² , если используются моторизованные тележки.

Горизонтальные нагрузки на опалубку

Горизонтальные нагрузки включают предполагаемое значение нагрузки от ветра, сброса бетона, наклонной укладки бетона, натяжения тросов и оборудования. Воздействие ветра увеличивается с высотой. Горизонтальные нагрузки должны быть не менее 1,5 кН/м кромки пола или 2% от общей статической нагрузки на опалубку.

Должны быть предусмотрены распорки, чтобы противостоять эффектам бокового раскачивания, которые возникают, когда бетон укладывается несимметрично на опалубку плиты. Распорки опалубки стен должны быть спроектированы таким образом, чтобы соответствовать требованиям к минимальной ветровой нагрузке, установленным местными строительными нормами и правилами, с поправками на более короткие интервалы повторения.

Для опалубки стен, подверженных воздействию стихии, минимальная расчетная ветровая нагрузка должна быть не менее (0,72 кН/м ² ). Распорки стеновых опалубок должны быть рассчитаны на горизонтальную нагрузку не менее 1,5 кН/м длины стены, приложенную сверху. Особое внимание следует уделить формам стен необычной высоты или экспозиции.

Требования к опалубке для подвесных плит

В Нигерии приведенный ниже стандарт действует для железобетонных плит нормальной пропорции.

Обшивка – морская фанера толщиной 20 мм
Балки – деревянные двутавровые балки глубиной 200 мм с шагом 600 мм
Стрингеры – деревянные двутавровые балки глубиной 200 мм с шагом 1090 мм c2c1 – Стальные стойки с шагом 1000 мм по центру

Для недорогого строительства можно использовать следующее;

Обшивка – деревянные доски толщиной 25 мм
Балки – деревянные доски 2″ x 3″ (50 мм x 75 мм) на расстоянии 400 мм друг от друга
Стрингеры – деревянные доски 2″ x 4″ (50 мм) 100 мм) с шагом 600 мм по центру
Шорс – Бамбуковая древесина с шагом 600 мм по центру

Теперь, зная, как расположить опалубку для перекрытия, следующим этапом является определение того, как разместить заказ материалов. . Мы будем использовать типичный пример, чтобы показать, как это делается.

Ниже показан план первого этажа здания. Мы должны определить требования к опалубке плиты перекрытия. В этом расчете мы будем пренебрегать балками перекрытия.

Изучив чертеж,
Длина длинной стороны здания = 16,120 м
Длина короткой стороны здания = 12,530 м
Следовательно, общая площадь здания =  201,9836 м ²

Площадь проемов (лифт и лестница) = 18,21 м ²

Следовательно, чистая площадь плиты = 201,9836 — 18,21 = 183,7736 М ²

Требование морской фанеры
Область каждой морской плиты = 2,4M x 1.2m = 2,88 M <sup>2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2







.0004 Требуемое количество морской фанеры = 183,7736/2,88 = 63,8
Следовательно, поставьте 64 шт. (2,4 м x 1,2 м) морской фанеры (без учета потерь)</sup>

Если предполагается использовать доски;
Площадь одной доски = 3,6 м x 0,3 м = 1,08 м ²
Таким образом, поставка 183.7736/1,08 = 171 шт. -луч = Обычно у нас есть варианты 3,9 м или 2,9 м
Принимая во внимание более длинную сторону здания;

Требуемое количество двутавровых балок на линию = 16,12/3,9 = 4,13 №
Таким образом, мы можем сказать, что необходимо обеспечить 4 двутавровых балки 3,9 м и 1 двутавровую балку 2,9 м на линию (однако будут выступы,

Расстояние = 600 мм

Таким образом, необходимое количество линий = 12,53/0,6 + 1 = 22 линии

Следовательно, укажите;
Двутавровая балка 3,9 м = 4 x 22 = 88 шт.
Двутавровая балка 2,9 м = 1 x 22 = 22 шт.
Длина поставки древесины 2″ x 3″ в Нигерии = 3,6 м

Необходимое количество древесины 2″ x 3″ на линию = 16,12/3,6 = 4,47 шт. 1 = 33 линии

Таким образом, для балок перекрытия требуется доски размером 2″ x 3″ = 4,47 x 33 = 148 штук

Требование к косоуру
Мы также будем использовать деревянные двутавровые балки для косоуров. Это будет проходить параллельно более короткой стороне здания;

Требуемое количество двутавровых балок на линию = 12,53/3,9= 3,21
Таким образом, мы можем сказать, что количество двутавровых балок составляет 3,9 м и 1 двутавровая балка длиной 2,9 м на линию

Расстояние = 1000 мм

Таким образом, необходимое количество линий = 16,12/1,0 + 1 = 17 линий

Предоставить в упрощенном порядке;
Двутавровая балка 3,9 м = 3 x 17 = 51 шт.
Двутавровая балка 2,9 м = 1 x 17 = 17 шт.
Расстояние = 1 м c/c

Необходимое количество на длинной стороне = 16,12/1 + 1 = 17 шт.
