этапы и правила постройки, проекты

Многие автолюбители, приобретя машину, задумываются над необходимостью постройки гаража. Однако не все представляют, какие материалы могут использоваться для данного сооружения. В предлагаемом материале рассматривается, как построить своими руками гараж из пеноблоков, с учетом особенностей составления проекта и поэтапного выполнения работ.

Содержание

  • 1 Характеристики и особенности пенобетонных блоков
  • 2 Составление проекта
  • 3 Расчет количества пеноблоков
  • 4 Инструменты
  • 5 Как построить гараж из пеноблоков своими руками
    • 5.1 Выбор и постройка фундамента
    • 5.2 Смотровая яма
    • 5.3 Армопояс для пенобетона
    • 5.4 Возведение стен
    • 5.5 Возведение кровли
    • 5.6 Балка над проемом ворот
    • 5.7 Установка ворот
    • 5.8 Обустройство пола

Характеристики и особенности пенобетонных блоков

Пенобетон – строительный материал, отдельная разновидность шлакоблока. Его характерная особенность – пористая структура, что достигается добавлением в состав, наряду с песком, цементом, различными присадками, пенообразующих компонентов. В результате материал вспенивается, занимая больший объем по причине значительного количества внутренних полостей.

Таким способом получают пенобетон или его отдельную разновидность – газобетон. Различия между ними определяются свойствами пенообразующих добавок. Если процесс пенообразования сопровождается выделением газов (кислород, водород, ацетилен), получается газобетон. При изготовлении пенобетона используются вещества, вызывающие вспучивание остальных компонентов и насыщение структуры материала воздухом.

В результате подобной технологии изготовления пенобетон получает дополнительные преимущества, по сравнению с кирпичом или обычным шлакоблоком:

  • меньшую массу, в связи с чем не допускается значительной нагрузки на фундамент;
  • уменьшение массы облегчает выполнение строительных работ – подъем и перемещение материалов;
  • в связи со значительными размерами ускоряется темп строительства;
  • хорошо поддается обработке резанием, сверлением, фрезеровкой;
  • экологически чистый материал, не наносящий вред окружающей среде;
  • нет необходимости сооружать высокий цоколь по причине закрытых пор;
  • не вызывает усадки строительных конструкций, поэтому отделку можно начинать сразу после возведения стен;
  • хорошо сохраняет тепло и поглощает шум.

Материал производится немного с большими габаритными размерами по отношению к шлакоблоку. Стандартные размеры – 0,6х0,3х0,2 метра.

Составление проекта

Перед началом строительства необходимо разработать проект или воспользоваться готовым типовым решением.

При отсутствии опыта и соответствующего образования достаточно изобразить на бумажном листе будущее строение в различных видах – горизонтальной, фронтальной и профильной проекции, с учетом глубины фундамента, высоты стен, конструкции кровли и других предполагаемых особенностей.

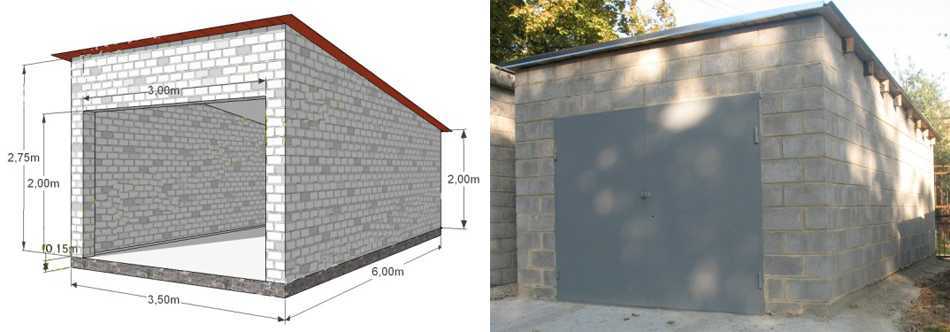

Стандартные размеры гаража для одного автомобиля – 6 на 4 метра. Если предполагается строительство гаража на 2 машины, габариты строения увеличиваются соответственно.

При планировании будущей постройки следует учесть, предусматривается ли устройство следующих дополнительных составляющих:

  • смотровой ямы;
  • погреба для хранения продуктов и консервации на зиму;
  • стеллажей для запчастей, материалов и инструмента;
  • дополнительной площади для установки вспомогательного оборудования и прочих.

Если гараж предполагается совместить с домашней мастерской или комнатой для отдыха, в целях экономии пространства рекомендуется запланировать двухэтажную постройку.

Расчет количества пеноблоков

Когда определятся общие размеры строения, нетрудно подсчитать необходимое количество пеноблоков. Габариты одного блока известны, подсчитывается, сколько их потребуется для одного ряда, затем умножается на количество рядов, исходя из высоты одного элемента. Общая высота одноэтажного здания проектируется в пределах трех метров.

Инструменты

Для выполнения работ потребуется подготовить следующие инструменты:

  • штыковую и совковую лопату, лом – для земляных работ при устройстве фундамента;
  • строительный и водяной уровень, отвес;
  • бетономешалку – для приготовления раствора и бетона;
  • деревообрабатывающий инструмент – чтобы обработать деревянные элементы – стропильные конструкции и прочее;
  • молоток и гвозди – для сборки конструкций опалубки;
  • болгарку – подрезать пеноблок и другие материалы;
  • строительный инструмент – кельгу, приспособления для штукатурки.

Представлен примерный список, возможно, его потребуется дополнить, в зависимости от индивидуальных особенностей отдельно взятого строительства.

Как построить гараж из пеноблоков своими руками

Для правильного выполнения работ необходимо учитывать важные нюансы строительства, исходя из отдельных этапов. Далее представлен порядок производства постройки для каждого этапа.

Выбор и постройка фундамента

Чтобы определиться с необходимой глубиной траншеи под фундамент, требуется провести предварительное исследование почвы. Указанный параметр зависит от глубины залегания грунтовых вод, характеристики грунта. Учитывая, что пеноблок – легкий материал, для обычного грунта достаточно восьмидесяти сантиметров.

Порядок устройства фундамента следующий:

  • после предварительной разметки выкапывается канава шириной не менее трехсот пятидесяти миллиметров (с учетом габаритов пеноблока) на вышеуказанную глубину;
  • утрамбовывается дно;
  • насыпается песочно-щебневая подушка по основанию траншеи;
  • устанавливается опалубка и монтируется каркас из арматуры;
  • опалубка заливается бетоном, необходимо исключить образование внутри материала воздушных полостей посредством вибрации.

До высыхания бетона освободится время для обустройства смотровой ямы, если она предусмотрена проектом.

Смотровая яма

Смотровая яма – очень удобный конструктивный элемент для выполнения технического обслуживания и ремонта автомобиля. Она обеспечивает свободный доступ к конструктивным элементам и узлам машины, расположенным снизу.

К ее постройке можно приступать после выполнения наружного фундамента. Для этого определяются необходимые размеры, учитывая габариты авто, выкапывается канава, аналогично наружному фундаменту, бетонируются стены ямы, верхняя часть очерчивается металлическим профилем – уголком или швеллером.

Необходимо заблаговременно определиться с ее месторасположением, чтобы было удобно разместить над ней автомобиль. Оптимальное место – сразу за воротами. Для безопасного спуска устраивается стационарная или съемная лестница, выполняются съемные щиты, позволяющие перекрыть проем, когда яма не используется.

Армопояс для пенобетона

Армопояс выполняется по верху фундамента в виде цокольной его части. Для этого устанавливаются опалубочные конструкции высотой около трехсот миллиметров, внутри сооружается армированный каркас и заливается бетон.

Если предусмотрена двухэтажная постройка, правила строительства включают возведение промежуточного армокаркаса по верхней части первого этажа. Это требуется для устройства опоры для плиты перекрытия. Подобная конструкция позволит обеспечить жесткость постройки.

Аналогичный пояс на верхнем этаже станет надежной опорой для кровельных элементов.

Возведение стен

Один из наиболее ответственных этапов – возведение стен. Правильно начинать кладку с углов, тщательно выдерживая горизонтальность и вертикальность рядов. Выставив угловые блоки и обеспечив полное совпадение по высотным отметкам, между ними натягивают шнур, по которому кладут остальные участки.

Через каждые пару рядов между кладкой прокладывается арматура для обеспечения необходимой жесткости. Следующий ряд выкладывается вперевязку, чтобы не совмещались стыки блоков.

Возведение кровли

Наиболее простой вариант – односкатная крыша в виде железобетонной плиты с уклоном к заднему фасаду – не самый лучший вариант для пенобетонного здания. В этом случае нагрузка окажется чрезмерная, поэтому рекомендуется выполнить кровельные конструкции из стальных двутавровых балок.

Порядок производства работ следующий:

  • стальные балки укладываются сверху по ширине постройки на расстоянии 0,8 метра. Длина балок выбирается на полметра больше, по сравнению с шириной гаража, чтобы обеспечить наличие свесов;
  • нижние полки заполняются доской толщиной сорок миллиметров, сверху настилается рубероид, с небольшим запасом по сторонам;
  • пространство до верха балок заполняется легким изолирующим материалом, подойдет шлак, минеральная вата;
  • сверху выполняется цементная стяжка толщиной около трех сантиметров;
  • после высыхания раствора на поверхность накладывается битумная мастика и настилается рубероид. Полосы укладываются поперек строения, начиная с нижней части, с небольшим нахлестом.

Завершающий штрих кровельных конструкций – козырек над входом. Выполняется из металлического уголка и накрывается легким кровельным материалом.

Балка над проемом ворот

Чтобы не допустить опирание конструкций стен сверху на ворота, над проемом устанавливается балка, которая станет надежной опорой рядам, расположенным выше. Это выполняется двумя способами – заливкой бетона с заложенной арматурой или закладкой стальной балки необходимой длины. Если отсутствует двутавр, альтернативный вариант – выполнить сварной каркас из уголка.

Установка ворот

Ворота должны быть установлены перед возведением стен, и впоследствии они окажутся встроенными в конструкцию здания. Их необходимо предварительно покрасить. Снизу, от фундамента, прокладывается слой водоизолирующего материала.

Установка ворот должна быть произведена со строгим соблюдением вертикальности и горизонтальности посредством уровня и отвеса. Конструкцию предварительно закрепляют временными опорами, регулировку положения выполняют деревянными клиньями. По мере возведения стен, через пару рядов к наружным вертикальным боковинам ворот приваривают металлические стержни, чтобы они располагались между кладкой. Это позволит обеспечить монолитность конструкции.

Обустройство пола

Это завершающий этап строительства. Для заезда автомобиля наилучшее решение – выполнить бетонное основание. Предварительно засыпается подушка из песка и щебня, выравнивается и утрамбовывается, поверху заливается бетонная стяжка толщиной около двухсот миллиметров.

Пешеходную зону рекомендуется выполнить с деревянным покрытием. Это обеспечит необходимый температурный режим и уровень комфорта.

Постройка гаража из пеноблока – оптимальное решение при выборе материала. Этот материал, помимо прекрасных строительных качеств, отличается разумной ценой, что позволит существенно сэкономить на возведении строения. Главное – основательно подойти к организации выполнения работ и обеспечить строгое соблюдение технологии.
