Сколько арматуры нужно на фундамент 10 на 10

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания. Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

Содержание

• 1 Подсчет количества арматуры
• 2 Расход арматуры на кубический метр бетона
• 3 Сколько арматуры нужно на ленточный фундамент 10х10
• 4 Сколько арматуры нужно на плитный фундамент 10х10

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

• «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
• «Р» — это периметр фундамента.

Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м³ бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м³, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м³ бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м³ раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько арматуры нужно на ленточный фундамент 10х10

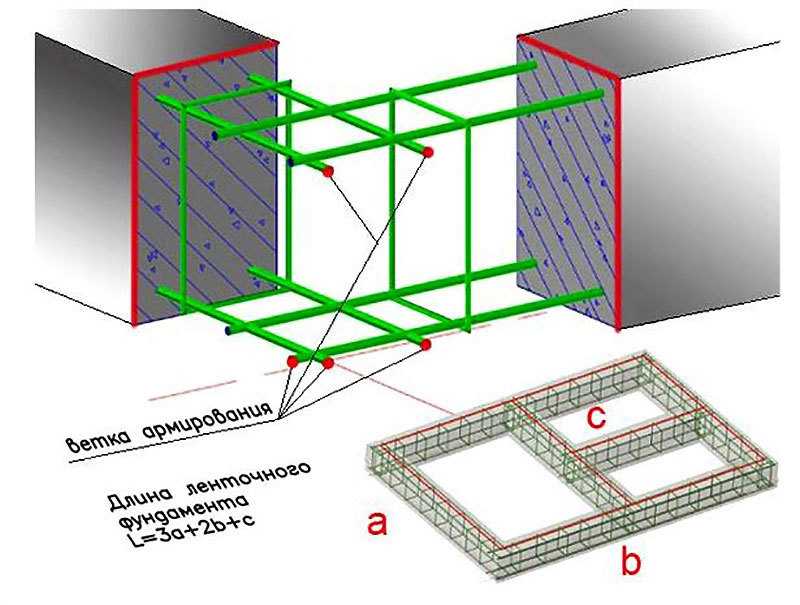

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м. При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня. А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6. Умножаем эту цифру на длину стержня (10 м) и получаем результат. Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев. Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

Сколько арматура нужно на столбчатый фундамент 10х10.

Сколько арматуры надо на фундамент — расчет арматуры для фундамента

Главная » Фундамент

22.12.2017Рубрика: ФундаментАвтор: admin

Фундамент служит опорой для здания, его основной несущей конструкцией, воспринимающей и равномерно распределяющей по основанию нагрузки от возведенного над ним строения. Обычно для строительства жилых домов используют ленточные, плитные или свайные фундаменты. Выбор типа и мощности фундамента определяется строением грунтов и конструктивными особенностями возводимого здания.

Сколько необходимо арматуры для фундамента, решается на основании расчета, выполняемого для каждого отдельного строения.

Если расчет выполнен неверно и фундамент получился недостаточно прочным, то дом может покоситься и разрушиться. С другой стороны, неоправданное увеличение мощности фундамента многократно увеличивает стоимость строительства, что также не приветствуется.

Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и характеристик участка.

Содержание

1. Расчет арматуры для сплошного (плитного) фундамента
2. Расчет каркаса ленточного фундамента
3. Расчет арматуры для столбчатых фундаментов

Расчет арматуры для сплошного (плитного) фундамента

Сплошной (плитный) фундамент чаще всего используется при возведении жилых домов.

Чтобы узнать, сколько арматуры надо на фундамент, нужно исходить из следующих данных:

• в сплошном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
• на 1 м фундамента расходуется 5 прутьев арматуры, то есть на фундамент размером 10×10 м требуется 50 прутьев длиной 10 м;
• обвязка плитного фундамента выполняется двумя арматурными поясами, следовательно, количество прутьев следует увеличить вдвое и прибавить необходимое количество прутьев для поперечной обвязки;
• для скрепления элементов арматурной конструкции используют вязальную проволоку, которую тоже нужно включить в расчет.

Расчет каркаса ленточного фундамента

Обеспечить необходимую устойчивость здания в условиях слабых грунтов способен ленточный фундамент, но в сравнении с другими типами фундаментов он требует значительного расхода материалов и больших трудозатрат. Такой фундамент выполняется в виде ленты, располагаемой по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее эксплуатации. Для этой цели подходит арматурный прут на 10–12 мм в диаметре.

При расчете учитываются следующие параметры:

• Длина и ширина основания фундамента – для примера берем ленточный фундамент на 40 см под дом размером 10×10 м, в котором имеется одна внутренняя несущая стена, в этом случае общая длина ленточного фундамента равна 4×10+10=50 м.
• Число прутьев на единицу длины – для того, чтобы фундамент получился достаточно прочным в него нужно заложить 3 прута.
• Количество поясов – обвязка фундамента выполняется минимум из двух поясов, таким образом, всего требуется 4 прута. В общей сложности на ленту фундамента необходимо 40 прутьев длиной по 10 м.
• Шаг ячеек в арматурном каркасе фундамента не должен быть больше 50 см – для поперечной обвязки потребуется еще по 30 м арматуры на каждую ленту фундамента.
• Затем нужно умножить полученное количество арматуры на число лент фундамента.

Расчет арматуры для столбчатых фундаментов

При расчете арматуры для столбчатых фундаментов исходят из следующих положений:

• для обвязки столбчатых фундаментов можно использовать арматуру от 10 мм;
• на 1 столб квадратного сечения необходимо 4 прута, на столб круглого сечения – 3–4 прута;
• прутья устанавливают вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
• горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

Посчитать сколько арматуры надо на фундамент, можно самостоятельно, но лучше все же поручить эту работу специалистам.

Обычно все расчеты выполняются на стадии проектирования и учитывают все возможные нагрузки, о которых человек несведущий может просто не догадываться.

Надеемся, что наша статья поможет вам избежать ошибок при обустройстве фундамента.

0

Понравилась статья? Поделиться с друзьями:

Размещение арматурных стержней в фундаментах — горизонтальные и вертикальные арматурные стержни

🕑 Время чтения: 1 минута

Стальная арматура является важной частью бетонных фундаментов. Таким образом, правильное размещение горизонтальных и вертикальных стержней в фундаменте имеет первостепенное значение, как и укладка бетона. Размещение, размер, покрытие, связывание и допуск в стальной арматуре считаются необходимыми для достижения максимальной эффективности фундамента.

Содержимое:

• Расположение арматуры в ланях
  • 1. Минимальное бетонное покрытие
  • 2. Размещение арматуры
  • 3. Подкрепление усиления
  • 4. Связывание для подкрепления
  • Типы репортаж.

  Укладка арматуры в фундамент требует таких действий, как проверка защитного слоя бетона, местоположения, крепления арматуры и опор и т. д.

  1. Минимальный защитный слой бетона

  Защитный слой бетона представляет собой толщину или количество бетона, помещенного между арматурной сталью и поверхностью бетонного элемента. Покрытие является наиболее важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо для обеспечения достаточного сцепления стали с бетоном для развития его прочности.


  Рис. 2: Бетонные распорки, используемые в фундаменте.

  Минимальный защитный слой для монолитного бетона указан в Строительном кодексе ACI 318.

  • Для бетона, залитого и постоянно соприкасающегося с землей (например, фундаменты) — 3 дюйма
  • Для бетона, подверженного воздействию погодных условий или земли (например, стены подвала)
    • Стержни №6 и больше — 2 дюйма
    • Стержни #5 или меньше — 1½ дюйма
  • Для бетона, не подвергающегося воздействию погодных условий или соприкасающегося с землей:
    • Плиты, стены и балки — Стержни #14 и #18 — ½ дюйма
  • плиты, стены и балки —
    • #11 бар и меньшие — ¾ дюйма
    • Балки и столбцы — 1½ дюйма

  2.

  Плосы

2. Арматура должна быть размещена со стороны растяжения в нижней части фундамента. В квадратном фундаменте арматура размещается равномерно в обоих направлениях. Код ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 дюймов друг от друга.

В прямоугольном фундаменте арматура в длинном направлении размещается равномерно, но не в коротком направлении. Код ACI (15.4.4.2) требует, чтобы определенная часть арматуры в коротком направлении размещалась в полосе, равной ширине фундамента. в коротком направлении.

Отношение длины к короткой стороне рассчитывается на основе соотношения сторон фундамента как —

Размещение арматурных стержней в фундаменте оказывает большое влияние на несущую способность фундамента. Любое неправильное размещение может привести к серьезным поломкам конструкции. Например, если опустить верхние стержни или поднять нижние стержни на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, это может снизить ее несущую способность на 20 %.

3. Арматурные опоры

Армирование фундамента нельзя размещать в почве или твердом грунте, так как оно подвержено коррозии. Даже размещение арматуры над слоем свежего бетона с последующей заливкой бетона также недопустимо, так как положение арматуры может измениться при заливке бетона.

используются для удержания арматурных стержней на месте для достижения надлежащей глубины покрытия.

Для правильной установки используются арматурные опоры различных размеров и из различных материалов, таких как стальная проволока, сборный железобетон или пластик.
Стулья и опоры доступны разной высоты для поддержки арматурных стержней определенного размера и положения.

4. Арматурная вязка

Хотя анкерная сталь не увеличивает прочность арматуры, она используется для фиксации и предотвращения смещения арматурных стержней во время строительных работ и укладки бетона.

Для связывания арматурных стержней используется вязальная проволока, которая обычно представляет собой черную мягкую отожженную проволоку калибра 16½ — или 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматурный стержень в правильном положении.

Связывание всех пересечений не требуется, обычно достаточно каждого четвертого или пятого. Необходимо следить за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Следите за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

Типы вязки арматуры

Существуют различные способы крепления вязальной проволоки к арматуре в зависимости от ситуации и места, где они были связаны —

1. Деталь A:  Стяжка с защелкой является самой простой и обычно используется для арматуры в горизонтальном положении.
2. Деталь B:  «Стяжка с защелкой» обычно используется при связывании арматуры вертикальной стены, чтобы надежно удерживать стержни на месте.
3. Деталь C:  «Седельный галстук» сложнее, чем стяжки с кнопками или стяжки с защелками. Они обычно используются для крепления связей к угловым стержням колонн и хомутов к угловым стержням балки.
4. Деталь D:  «Седловая стяжка») аналогична седельной стяжке, за исключением того, что проволока оборачивается 1-1/2 раза вокруг первого стержня, а затем завершается, как деталь C.
5. Деталь E: «Галстук в виде восьмерки» можно использовать на стенах вместо седла или галстуков с завязками и кнопками. Этот тип галстука используется для закрепления тяжелых матов.

Дополнительная информация о размещении арматуры в фундаменте

1. Стержневые опоры не предназначены для поддержки строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
2. Расстояние между опорами стержней зависит от размера поддерживаемого арматурного стержня. Например, для односторонней сплошной плиты с термоусадочными стержнями № 5 высокие стулья используются на расстоянии 4 фута от центра; для баров № 4 стульчики для кормления должны быть размещены на расстоянии 3 фута от центра.
3. Укладка арматуры на слои свежего бетона или регулировка положения стержней или арматуры из сварной проволоки во время укладки бетона не допускается. Опрометчивая практика в строительстве плит размещения арматуры на земляном полотне и вытягивания ее вверх во время укладки бетона называется «зацеплением».
4. Распорки для вертикального бетона (строительство стен) традиционно не являются обязательными. Распорки боковых опалубок включают гвозди с двойной головкой, сборные железобетонные блоки (доби) и запатентованные цельнопластиковые формы.
5. Сварщик, бригадир слесарей, подрядчик и инспектор несут ответственность за правильность размещения арматурных стержней в бетонных конструкциях.
6. Отклонение от указанного положения: В перекрытиях и стенах, кроме хомутов и связей ±3 дюйма. Хомуты: высота балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

Размер стальной арматуры для фундамента здания G+0, G+1, G+2 и G+4

Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4 | размер стальной арматуры для фундамента здания G+0 | диаметр стального стержня арматуры для фундамента здания G+1 | диаметр стального стержня арматуры для фундамента здания G+2 | диаметр стального стержня арматуры для фундамента здания G+3.

Фундаментный фундамент является важной частью конструкции вашего здания. Обычно они изготавливаются из бетона со встроенной арматурой (арматурным стержнем), который заливается в выкопанную траншею. Целью фундаментов является поддержка фундамента и предотвращение оседания.

В конечном счете, вся общая нагрузка вашей строительной конструкции поступает на фундамент, от фундамента она благополучно переходит на другой слой грунта, чтобы предотвратить оседание или разрушение конструкции, вам понадобится прочный фундамент из фундаментов. На ум приходят общие вопросы: «Какой размер или диаметр арматурного стержня лучше всего подходит для фундамента вашего здания G+1, G+2 и G+4, некоторые люди путают использование арматуры. Обычно мы используем арматурный стержень размером 10 мм (#3), 12 мм (#4), 16 мм (#5) и 20 мм (#6) для сетчатого стержня прочных оснований.

Фундамент фундамента здания G+0, G+1, G+2 и G+4 обычно выполняется из железобетона, в котором сетчатые стержни, состоящие из основной арматуры и распределительной арматуры, залитой в бетон, повышают прочность бетона на растяжение.

Поскольку бетонная конструкция состоит из смешанной смеси портландцемента, песка, гравия и воды в требуемой пропорции для достижения их заданной прочности на сжатие, она хороша на сжатие, но слаба на растяжение, для повышения прочности бетона на растяжение встроен арматурный стержень. в нем, если бетон армирован сталью, которая известна как железобетон цемента.

Как мы знаем, в разных странах мира есть своя градация, спецификация стали и запись обмеров арматурного проката. Во-первых, помните, что арматура измеряется по-разному в США и Европе. в то время как Соединенные Штаты используют обычную систему измерения США. В Соединенном Королевстве измерения основаны на имперской и метрической системе, и в большинстве других стран мира используется метрическая система.

Арматура представляет собой короткую форму арматурного стержня или стальной арматуры, это стальной стержень или стальная арматура, используемая в качестве натяжного стержня, используемая в железобетонных конструкциях, таких как фундамент, фундамент, колонна, балка и плита домостроения, а также используется в армированной кладке. структуры, такие как подпорная стена и несущая стена. Применяется для повышения прочности бетонной конструкции.

В этой статье вы узнали о размерах (диаметре) арматурного стержня или железного стержня для фундамента здания G+0, G+1, G+2 и G+4. Это поможет зрителям лучше понять и легко выбрать наиболее подходящую арматуру в соответствии с требованиями.

В Соединенных Штатах, в соответствии с имперской и американской системой измерения, обычно мы используем номер 3 (# 3), № 4, № 5 до № 6 (# 6) или диаметр от 3/8 дюйма до 3/4 дюйма стали. арматурный стержень для фундаментов 1-го этажа (Г+0), 2-го этажа (Г+1), 3-го этажа (Г+2) и 4-го этажа (Г+4) здания.

В Индии, в соответствии с метрической системой, обычно мы используем стальной арматурный стержень размером 10 мм, от 12 мм до 16 мм или диаметром для фундаментов 1-го этажа (G+0), 2-го этажа (G+1), 3-го этажа (G+2). ) и 4-й этаж (G+4) здания.

Используя эмпирическую линейку, как правило, арматурный стержень диаметром 10 мм или № 3 на расстоянии 6 дюймов C/C ([email protected]″ C/C из Fe500), используемый для фундамента одноэтажного здания (G+0), 12 мм или №4 ([email protected]″C/C из Fe500) для двухэтажного (G+1) и трехэтажного (G+2) диаметр арматурного стержня 16 мм или №5 ([email protected]″C/C из Fe500) используется для фундамента четырехэтажного (G+3) здания.

Размер стального арматурного стержня для фундамента G+0/ 1-го этажа здания :- мы предполагаем структуру G+0 (одноэтажного) жилого дома, используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 10 мм или номер 3 (#3) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен быть минимум 3-4 фута в трапециевидной форме и с использованием бетона марки m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 10мм (№3) арматуры (стальной арматуры) для фундамента 1 этажа/1 этажа/жилого дома G+0.

Размер стального арматурного стержня для фундамента здания G+1/ 2-го этажа :- мы примем конструкцию жилого дома G+1 (двухэтажное) со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 12 мм или номер 4 (#4) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 4 до 5 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундаментов двухэтажных/2-х этажей/жилых домов Г+1.

Размер стального арматурного стержня для фундамента G+2/3-го этажа здания :- мы примем конструкцию G+2 (трехэтажного) жилого дома, используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 12 мм или номер 4 (#4) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 5 до 6 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундамента трехэтажного/3-го этажа/жилого дома G+2.

Размер стального арматурного стержня для фундамента G+3/4-этажного здания :- мы примем конструкцию G+3 (четырехэтажного) жилого дома со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, используйте ячеистой сетки 16 мм или номер 5 (#5) размер (диаметр) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен иметь трапециевидную форму минимум от 6 до 7 футов и использовать бетон класса m20 с прозрачным покрытием 50 мм.
