Расчет арматуры фундамента: как рассчитать арматуру на фундамент

Бетонная основа является ключевым элементом при возведении железобетонных частей здания, например, стен, колонн и перекрытий. Однако она не должна сгибаться и тянуться, поэтому для дополнительной устойчивости к ней добавляют арматуру. Правильно выполненный расчет арматуры фундамента позволит основе здания выполнять возложенные на нее функции, так как будут учтены все нагрузки, воздействующие на такие железобетонные конструкции.

Расчет арматуры для фундамента выполняется в индивидуальном порядке, так как предполагаемая прочность каркаса зависит от ряда факторов. Чтобы свести к минимуму вероятность возникновения трещин, а также сделать сооружение более устойчивым к деформациям, учитывают:

• общее количество арматуры;
• площадь фундамента;
• диаметр стержней;
• нагрузку на строение с учетом дополнительных факторов — снега, ветра и прочих.

Существует два способа, как рассчитать арматуру на фундамент — вручную и с помощью специальных онлайн-калькуляторов. Последние могут незначительно различаться, но в большинстве случаев пользователю нужно указать тип фундамента, марку бетона, общую длину, высоту и толщину ленты, а также ряд дополнительных параметров.

Произведя таким образом расчет арматуры на фундамент, вы сможете понять, сколько потребуется бетона, рядов прутьев, какими должны быть длина нахлеста, диаметр стержней и так далее. Однако произвести расчет можно и самостоятельно, не прибегая к помощи узкоспециализированных калькуляторов и других программ.

Расчет арматуры вручную предполагает осуществление определенных расчетов, однако для начала нужно определиться с типом фундамента.

Как правильно рассчитать, сколько нужно арматуры на фундамент ленточного типа

Для ленточного предпочитают схему, предполагающую монтирование прутьев в три ряда. В таком случае у строения будет достаточная прочность, независимо от его назначения.

Прутья нужно устанавливать:

• горизонтально — ребристые прутья;
• вертикально — гладкие стержни, причем их сечение может быть немного меньше, чем у горизонтальных.

Расход арматуры на фундамент может различаться, но для данной схемы рекомендуется укладывать четыре продольных прута арматуры.

Расчет выполняется сначала для ребристых стержней. Он включает три этапа, во время которых нужно:

• произвести замеры периметра строения, под которым будет закладываться ленточное основание;
• замерить параметры стен, расположенных на фундаменте, а затем это значение прибавить к предыдущему;
• умножить число на предполагаемое количество прутьев.

Если взять фундамент 6×8 м, нужно подсчитать периметр основания с учетом несущих стен, располагающихся над фундаментом:

• 6 + 6 + 8 + 8 = 28 м

Если внутри здания предусмотрена еще одна несущая стена, для нее также необходим фундамент, который важно учитывать. То есть, в нашем случае к 28 метрам следует прибавить еще 6 (или 8, в зависимости от расположения стены), получив 34.

Так как укладывать рекомендуется четыре продольных прута, это число умножается на общее количество стержней:

• 34 x 4 = 136 м

Важно помнить, что средняя длина стержней составляет 3-6 метров, но при этом очень малое количество поставщиков могут предложить арматуру нестандартных размеров. Чем меньше или больше длина, тем меньше шансов найти соответствующее предложение. Для решения этой задачи прибегают к простому решению — стыковать прутья внахлест.

Перед тем как рассчитать количество арматуры на фундамент, учтите, что соседние прутья нельзя соединять на одном уровне. Это может негативно отразиться на прочности каркаса, так как в схеме появятся наиболее уязвимые места. Чтобы не допустить этого, соблюдайте расстояние между соединениями двух разных стержней — от 61 см. Оптимальное значение — 1,5 длины нахлеста.

То есть, если длина нахлеста в одном стержне составляет 35 см, в соседнем от него нахлест должен располагаться на расстоянии от 61 см. Причина в том, что 1,5 от 35 см составит 52,5 см — меньше рекомендуемой длины.

Расчет арматуры для ленточного фундамента предполагает соответствие определенным стандартам, например, касающимся диаметра стержней. Для продольных оптимальным значением является 12 мм.

Оптимальное расстояние нахлеста зависит от диаметра прутьев, который нужно умножить на 30. При этом важно учитывать число стыков или просто учесть запас в виде 15% от длины прутьев. Благодаря этому получится учесть припуски на нахлест. В итоге, рассчитанную ранее длину продольных прутьев (136 м) нужно увеличить до:

• 20,4 (15% от 136) + 136 = 156,4 м

Узнать, сколько требуется прутьев можно, подсчитав периметр прямоугольника, описывающего продольную арматуру. Зачастую используют стержни диаметром около 6 мм.

Если взять в качестве примера значение 4×6, периметр составит:

• 40 + 40 + 60 + 60 = 200 см или 2 м

Подсчитав, сколько потребуется таких прямоугольников, вы сможете узнать расход арматуры на ленточный фундамент. Осуществить это можно:

• подсчитав на предварительно подготовленном чертеже, сколько потребуется прямоугольников в сумме;
• разделив длину периметра на расстояние между прутьями.

Рассчитав количество перемычек, учитывая, что между ними нужно оставлять расстояние 0,5 м, вы узнаете необходимое их количество для фундамента. Это число нужно умножить на периметр прутьев — 2 м. Для фундамента 4×6 м понадобится около 40 перемычек — 2 x 40 = 80 м.

Расчет арматуры на монолитный фундамент

Если взять в пример фундамент 6×6, в нем прутья нужно укладывать перпендикулярно, сеткой, на расстоянии около 20 см друг от друга. При этом в конструкции должно быть предусмотрено два уровня армирования. Рекомендуемый диаметр прутьев — 10 мм, но для рыхлой почвы рекомендуется использовать арматуру от 12 мм.

В данном примере потребуется около 60 стержней для каждого из уровней, то есть, 120 прутьев в целом. Умножив число стержней на их длину (6 м), получим 720 м — расход на 6×6 м.

При этом расчет арматуры для монолитного фундамента должен учитывать дополнительную нагрузку на строение, например, снеговую и ветровую. От этого будет зависеть количество требуемой арматуры, ее диаметр и так далее.

Расчет арматуры для плитного фундамента

Плитный фундамент — это более сложный, а значит и затратный в плане требуемых материалов вариант, что прямо влияет на его стоимость. Он состоит из двух сеток, которые соединяются друг с другом.

Как правило, для армирования берут рифленые стержни диаметром 12-14 мм. Каждая ячейка имеет размер 20×20 см. Если взять для примера фундамент 6×6 м, для него потребуется:

• 6 ÷ 0.2 (шаг 20 см) = 30 шт. вдоль фундамента и столько же поперек, для образования сетки.

Количество прутьев в сетке (60) нужно умножить на их длину (6 м) = 360 м.

Оба уровня соединяют вертикальными стержнями, количество которых соответствует всем пересечениям горизонтально расположенной арматуры:

• 30 x 30 = 900 соединений

Между сетками необходимо соблюдать отступ 10 см, поэтому потребуется:

• 900 x 0,10 = 90 метров вертикальных ребристых стержней

То есть, для одной из двух сеток потребуется 450 (360 + 90) метров арматуры. Для обеих сеток — 900 м. При этом, чтобы рассчитать арматуру на плитный фундамент, нужно учитывать запас на связку внахлест и так далее.

Что нужно учитывать, производя расчет арматуры фундамента

Важный момент, о котором следует помнить, планируя армирование фундамента — нахлест прутьев. Дело в том, что везде, где пересекаются прутья, необходимо стыковать их при помощи специальной вязальной проволоки. Но ее количество напрямую зависит от схемы расчета и чертежа.

Например, для плитного фундамента проволоки потребуется больше: в местах соединения пересекаются не только горизонтальные, но и вертикальные стержни. То есть, вместо одного узла понадобится сделать два. Из-за этого финансовые затраты на вязальную проволоку для плитного фундамента будут как минимум в два раза выше, чем для ленточного, а затраты на арматуру — в 6 раз и более.

Высчитываем количество арматуры

Применяется во всех видах строительства. Широкое распространение он получил из-за небольшой стоимости и возможности формировать конструкции любых размеров.

Зачем нужен каркас из арматуры

Бетон – искусственно созданный строительный материал, в состав которого входит вяжущее вещество и разнообразные наполнители (песок, гравий) и вода. Исключением служит асфальтобетон. В его состав вода не входит. Смесь всех компонентов через время отвердевает и становится монолитом, который очень стойкий к разрушению.

Имея столько положительных качеств бетон, при определенных нагрузках, становится хрупким материалом.

Монолитные блоки не переносят сгибания и растягивания. В уже построенном доме, при просадке грунта, в каком-либо месте на бетонный монолитный фундамент будет действовать продольная нагрузка, которая может привести к деформации блока или его разрушению.

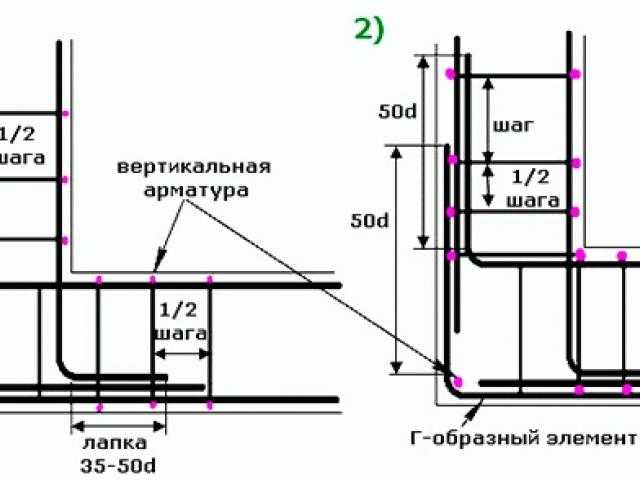

Такие же проблемы могут возникать и на углах постройки. Просадка или вспучивание грунта даст нагрузку на изгиб и как следствие на растягивание.

Возникают трещины. Причина: неправильный определение свойств почвы, грунт по длине фундамента неоднородный и на разных участках по-разному воспринимает нагрузку. Для уменьшения такого влияния на бетон применяется армирование, которое поможет защититься от подобных воздействий.

Правильное армирование

Армирование бетона обычно выполняется с использованием стальных прутков диаметром от 8 до 14 мм, хотя ее толщина зависит от общей толщины изделий. Вертикальная и поперечная решетки служат больше для связки, чем для крепости конструкции.

Основная нагрузка в проблемных случаях ложится на продольные прутья, которая должна быть изготовлена обязательно из ребристых прутков.

Подготовленная сетка с ячейкой 20 или 30 сантиметров укладывается на место заливки в каркас опалубки. Обычно используют два слоя сетки, которая должна заполнить все пространство бетонирования, а особенно проблемные участки — углы конструкции.

Верхняя и нижняя решетки соединяют между собой обычной проволокой посредством металлических прутьев. Сетка обязательно должна быть в толще бетона, а не на поверхности. Слой раствора над или под сеткой не должен быть меньше 20 мм. Это защитит металл от быстрой коррозии и продлит срок службы железобетона.

Формула

Универсальной формулы для определения количества металла для применения, необходимой для заливки монолитной плиты не существует. Можно изучить «СП 52-101-2003 бетонные и железобетонные конструкции без предварительного напряжения арматуры» и получить необходимые данные.

На сайтах производителей стройматериалов металла есть онлайн калькуляторы для получения данных количества, веса и стоимости необходимого количества катанки для постройки, укрепления фундамента. Вычисления очень приблизительные и только квалифицированный специалист даст правдивую информацию.

Как рассчитать количество

Расчет арматуры на монолитную плиту металла для армирования бетонного фундамента или перекрытия нужно начать с расчета.

Определить размеры фундамента. Учесть, что размер фундамента больше размера стен постройки.

В зависимости от этих размеров рассчитать количество слоев армирования. Число прутьев в одном слое будет зависеть от ширины фундамента. Вычисления проводить для ячеек 20 см, 30 см. Для укрепления верхнего и нижнего слоя используют подпорки.

Расход на один квадратный метр решетки примерно 1 погонный метр.

Верхний и нижний слой армировки соединяют с подпорками, которые вяжут проволокой. Это тоже надо учесть.

В зависимости от нагрузки на фундамент выбирают толщину прутьев. Она может быть 10-14 мм. Этот параметр тоже очень важен, потому что от диаметра прутка зависит вес одного метра, а пруток продается в килограммах, а не в метрах.

Так можно сделать расчет арматуры на монолитную плиту, которая будет служить фундаментом строящегося здания. Прутья продольные должны применяться только ребристые, а поперечные и подпорки можно выполнить из гладкого прутка.

Пример

Провести расчет арматуры на монолитную плиту. Исходные данные: рассчитать количество и вес арматуры, необходимой для заливки монолитного основания для здания размером 6*8 метров.

Высота заливки 60 см, ширина – 60 см, длина получится (6+0,2)*(8+0,2) = 50,84 м. 0,2 м берется на то, что размер основания больше размера стен.

Учитывая то, что решетка должна быть накрыта слоем бетона минимум на 2 см, можно рассчитать длину прутьев:

6+0,2-0,02-0,02=6,16 м. – длина прутьев на одну сторону

8+0,2-0,02-0,02=8,16 м. – длина на другую сторону

Ширина блока 60 см. Значит на решетку пойдет 3 прутка и ячейка будет: (60-2-2)/3=18,7 см, что соответствует норме.

(6,16*3+8,16*3)*2=85,92 м – длина прутка на 1 слой

85,92*2=171,84 м – всего ребристых прутьев.

Если поперечные прутки укладывать через 20 см, то понадобится:

6,16/0,2=31 шт., 8,16/0,2=41 шт.

По предыдущим данным получить размер поперечных элементов 18,7*2=35 см.

Для установки поперечных элементов нужно 35*(31+41)*2=50,4 м.

Рассчитать количество квадратных метров решетки (6,16+8,16)*2=28,64 м2

Получить метраж прутка на стойки 28,64*1=28,64 м. Результат 28,64+50,4=79 м на поперечные и стойки.

Итого:172 м ребристых прутьев, 79 м гладких.

Вычисления очень приблизительные.

Для одноэтажного здания достаточным будет диаметр в 10 мм.

Из таблиц взять данные:

1 метр 10 мм прутка весит 0,617 кг.

(172+79)*0,617=155 кг.

1 м 12 мм прутка – 0,888 кг

(172+79)*0,888=223 кг.

Можно купить 12 мм катанку или 10 мм. Разница будет в цене и в запасе прочности залитого основания.

При строительстве зданий необходимо применять армирование монолитного бетона. Затраты на приобретение металла увеличат расходы, но уберегут в дальнейшем от расходов на восстановление треснувшего или осевшего помещения.

Читайте статьи

Выбираем арматуру для ленточного фундамента

Все что нужно знать о фундаментах

Какой вес у 1м2 арматуры

Как работать с бетоном зимой

Расчет арматуры на фундамент: методы расчета, калькулятор онлайн

На стадии проектирования первостепенную роль отводят грамотному расчету арматуры для фундамента. В процессе набора максимальной прочности бетон проявляет высокое сопротивление на сжатие и низкое – на растяжение, арматура предотвращает деформации фундамента и стен в процессе вспучивания грунта.

Содержание

• Способы расчета
• Онлайн калькулятор
• Вручную
• Примеры расчета под конкретные типы основания
• Для ленточного типа
• Для плитного типа

Способы расчета

Необходимые вычисления можно сделать вручную на основе проекта или в режиме онлайн – с помощью удобного калькулятора.

Онлайн калькулятор

Введите в программу данные, касающиеся типа фундамента, габаритов будущего строения, специфики используемого бетона, толщины основания.

Алгоритм расчета основывается на отраслевых нормативах, в результате выводятся сведения о том, сколько материала по длине и массе следует закупить до начала строительных работ. Учитывается также и метод укладки фундамента – плиточный или ленточный.

Трактовка результатов онлайн-подсчета:

• Калькулятор учитывает, что от края плиты до арматуры остается обязательный зазор в 5 см.
• Итоговые вычисления приводятся вместе с 10% запаса – он будет направлен на обустройство нахлестов в случае применения нескольких металлических элементов в одной линии.
• Конечные цифры транслируются в метрах, при желании их можно пересчитать на отдельные пруты – их длина стандартно отмеряется 11,7 м.

Вручную

Чтобы самостоятельно выполнить расчет арматуры под фундамент, необходимо отталкиваться от марки оптимального в данных условиях материала. Если плитное основание собирается на непучинистом грунте (он достаточно прочен, и здесь ничтожны шансы на горизонтальное смещение здания), можно закупить ребристый пруток диаметром не менее 10 мм класса A-I.

Если обустраивается уклон, а также для пучинистых и слабых грунтов применяются прутья большего диаметра – от 14 мм.

Вертикальные связующие между верхней и нижней сеткой создаются с применением гладких изделий класса A-I, достаточно диаметра в 6 мм.

На итоговые цифры окажет немаловажное влияние и материал, используемый для сборки стен. Деревянные и каркасные конструкции, строения из газобетонных блоков и кирпича создадут разные уровни нагрузки на основание. Согласно общей рекомендации, небольшие, легкие здания могут быть выстроены на фундаменте, армированном прутьями с диаметром в пределах 10-12 мм, под блочные и кирпичные стены закладываются заготовки от 14-16 мм.

Из прутьев собирается сетка со стандартным шагом в 20 см, их располагают крест-накрест по отношению друг к другу. Каждый метр длины строения должен содержать в себе минимум 5 прутьев арматуры. Элементы соединяются между собой перпендикулярно, для перевязки используется мягкая отожженная проволока. Чтобы было удобнее с ней работать, понадобится вязальный пистолет либо крючок для вязки.

Примеры расчета под конкретные типы основания

В зависимости от того, какая конструкция используется – ленточная или плитная – отличается не только общий объем вводимой арматуры, но и ее характеристики, рабочие свойства.

Для ленточного типа

Здесь базовая нагрузка на разрыв проявляется вдоль ленты, основание испытывает продольное давление. В целях армирования используют прутья с толщиной в пределах 12-16 мм, конкретный выбор соотносится с материалом стен и типом грунта. Продукция меньшего диаметра применяется для сборки связей в обеих рабочих плоскостях, здесь достаточно 6-10 мм. Обустраивается арматурная решетка с зазором между звеньями в рамках 10-15 см, здесь необходимо принимать во внимание высокие нагрузки на разрыв.

Далее в качестве примера для вычислений рассматривается основание для традиционного сруба на пучинистых супесях высотой 100 см и шириной 40 см, габариты – 6х12 м. Порядок вычислений для ленточного фундамента:

1. Укрепление выполняется в виде двух расположенных параллельно сеток, нижняя нужна для предотвращения деформации строения в случае просадки почвы, тогда как верхняя позволяет сохранять целостность конструкции при пучении грунта.
2. Если учесть, что номинально сторона ячейки составляет 20-25 см, обустройство фундамента подразумевает внедрение по паре продольных элементом в каждом слое.
3. Толщина указанных изделий – 12 мм, значит, двухслойное укрепление двух длинных граней фундамента потребует около 96-100 м изделий.
4. В отношении коротких сторон используется 48 м прутьев.
5. Поперечные связи обустраиваются с применением материала, толщина которого не превышает 10 мм, он укладывается с шагом 50 см.
6. Находится периметр основания, здесь он равен 36 м, он делится на шаг укладки в метрах, получается 72 шт. Длина изделий соответствует ширине фундамента, чтобы найти их общее количество, нужно поделить на 0,4, в итоге образуется 28,2 м.
7. При обустройстве вертикальных связей используется такой же пруток, высота конструкции составляет 1 м. Требуемое количество материала вычисляют, учитывая число пересечений: значит, при длине изделия в 1 м нужно закупить 288 м материала.

То есть для обустройства ленточного фундамента нужно подготовить:

• 144 м продукции толщиной не менее 12 мм;
• 316,2 м изделий размером 10 мм.

Чтобы найти количество вязальной проволоки, нужно удвоить число вертикальных соединений: 288·2 = 576. Каждое из них требует 40 см проволоки, значит, расход составит не более 231 м. Чтобы определить массу материала, нужно полученное количество умножить на 6,12 (столько весит 1 м проволоки диаметром 1 мм), то есть нужно купить около полутора килограммов.

Для плитного типа

Решение распространено при возведении компактных загородных жилищ, не оснащенных полноценным подвальным помещением. Конструкция выглядит как бетонная монолитная толстая площадка, укрепленная металлическими элементами в обеих перпендикулярных плоскостях. Если толщина фундамента превышает 20 см, армирование выполняется в нижнем и верхнем слоях.

Здание из газобетонных блоков собирается на плитном основании, толщина которого не менее 40 см – это оптимальное значение для среднепучинистых суглинков. В рассчитываемом далее примере габариты дома составляют 9х6 м.

Очередность вычислений:

1. Так как фундамент имеет значительную толщину, в него встраивают 2 арматурные сетки, объединенные вертикальными связками. Горизонтальные элементы основания, заглубляемого в среднепучинистый грунт, собирают из компонентов диаметром 16 мм, для создания вертикальной части используют 6-миллиметровый гладкий прут.
2. Количество изделий для продольного укрепления рассчитывают путем деления большей грани фундамента на шаг сетки, то есть в этом случае понадобится 45 продольных прутьев в 6 м, в целом нужно закупить 270 м.
3. Подобным способом находят количество прута, с помощью которого будут обеспечены поперечные связи: 6/0,2 = 30 штук или 30·9 = 270 м.
4. В итоге на обе арматурные сетки уйдет (270+270)·2 = 1080 м материала.
5. Длина вертикальных связей определяется высотой фундамента. Для нахождения их количества подсчитывают пересечения поперечных и продольных компонентов: 45·30 = 1350 шт. с суммарной длиной 1350·0,4 = 540 м.

В итоге для сборки плитного фундамента нужно закупить:

• 1080 м материала диаметром 16 мм, класс изделий – A-III;
• 540 м прутьев диаметром 6 мм класса A-I.

Расход вязальной проволоки полностью определяется тем, какая техника соединения используется. Если вязание осуществляется крючком, разовое соединение потребует около 40 см проволоки. Каждый слой содержит 1350 стыков, во всей конструкции 2700 таких точек. Получается, общий расход достигает 1080 м. Погонный метр обожженной обвязки со стандартным для этой цели диаметром 1 мм весит 6,12 г, следовательно, на всю плиту понадобится чуть более 6,5 кг материала.

Расчет арматуры на фундамент — калькулятор

В расчетах необходимо руководствоваться требованиями СНиП 52-01-2003 для выбора класса, сечения и нужного количества арматуры. Прежде чем приступать к расчетам, необходимо понимать, что если имеется монолитное бетонное основание, то потребуется металлическая арматура.

У бетона, при его высокой прочности на сжатие, на растяжение, прочность намного ниже. И поэтому, если вдруг случится вспучивание грунта, то бетонное основание может потрескаться, что ведет и к деформации стен, и становится причиной разрушения всего дома.

Арматура для фундаментной плиты

При строительстве дач и коттеджей или помещений без подвалов нередко используется фундаментная плита. Такой фундамент состоит из бетонной плиты, которая в перпендикулярных направлениях армирована прутком, где сетка выполняется в нижнем и верхнем слое. Толщина такого фундамента составляет более двадцати сантиметров.

Перед тем, как провести расчет арматуры для фундаментной плиты, нужно продумать, какой марки будет арматурный пруток. Если плитный фундамент воздвигается на грунте, который не имеет предрасположенности к пучинистости, и поэтому горизонтальный сдвиг вряд ли будет возможным, можно использовать арматурный пруток ребристого свойства класса А-I, диаметр которого составляет более десяти миллиметров.

Однако при слабом грунте либо если сооружение будет стоять на некотором уклоне, нужно использовать арматурный пруток, диаметр которого будет боле четырнадцати миллиметров.

Для того чтобы соорудить вертикальные связи между слоями арматурной сетки, потребуется пруток диаметром всего лишь в шесть миллиметров А-I.

Сколько арматуры нужно для фундамента, зависит и от материала для строительства стен, потому что деревянные дома, каркасные, из газобетонных блоков и кирпича очень отличаются по нагрузке. Так, для легких зданий можно использовать пруток, который в диаметре составляет десять-двенадцать миллиметров, а в блочных и кирпичных домах целесообразно использовать арматуру от четырнадцати до шестнадцати миллиметров в диаметре.

Обычная дистанция от одного прута до другого составляет двадцать сантиметров в поперечном направлении и продольном. И поэтому на один метр строения в длину нужно будет уложить пять прутков для арматуры.

В то же время пересекающиеся прутки связывают отожженной нетвердой проволокой специальным крючком.

Можно представить, сколько арматуры нужно для фундамента на следующем расчете:

Пример расчета

При доме с габаритами девять на шесть метров, состоящем из газобетонных блоков и на среднепучинистых суглинках, фундаментная плита должна устанавливаться толщиной в сорок сантиметров.

1. Ввиду того, что потребовалась достаточно значительная толщина фундамента, будут нужны две сетки для арматуры и вертикальные связки. Армированный пруток для горизонтальных сеток здесь потребуется в шестнадцать миллиметров диаметра, а вертикальных — в шесть миллиметров.
2. Вычисляется количество продольных прутьев, беря длину фундамента и разделив ее на шаг решетки. Таким образом, девять, разделив на две десятые, получится сорок пять арматурных прутьев длиной шесть метров, общее количество которых получается путем умножения на шесть. То есть двести семьдесят метров.
3. Таким же образом вычисляется и количество поперечных прутков, которые таким же путем дадут число в двести семьдесят метров.
4. Путем сложения получается общее количество прутков для сетки, которое будет равняться одной 1800 метрам.
5. У вертикальных связей длина аналогична высоте фундамента. Количество находится посредством числа пересечений арматурных прутков и составляет одну тысячу триста пятьдесят штук длиною в пятьсот сорок метров.

Суммарная площадь

Этот показатель зависит от инструмента, который будет применяться при вязке. Крючком на одно соединение будет уходить примерно сорок сантиметров. А всего соединений получится две тысячи семьсот.

Если взять диаметр проволоки в один миллиметр, то его масса составит шесть и двенадцать сотых граммов.

Для вязки арматуры потребуется всего немного больше шести с половиной килограмм проволоки. Если выполняется самостоятельный расчет арматуры на фундамент, калькулятор может значительно упростить задачу.

Арматура для фундамента ленточного

Самая большая нагрузка на разрыв идет в этом фундаменте по ленте. Поэтому, смотря какой тип грунта и выбираемый материал для стен, подбирается пруток от двенадцати до шестнадцати миллиметров в толщину, при этом, вертикальные и поперечные связи составляют от шести до десяти миллиметров.

Расчет — калькулятор арматуры для ленточного фундамента в целом напоминает расчет арматуры для фундаментной плиты, однако шаг арматурной решетки здесь составляет от десяти до пятнадцати сантиметров, потому что для разрыва ленточного фундамента усилий может потребоваться намного больше.

Это нужно учитывать при решении вопроса, какая лучше арматура для фундамента.

Калькулятор арматуры

Создано Filip Derma

Отзыв от Bogna Szyk и Steven Wooding

Последнее обновление: 06 декабря 2022 г.

• Что такое арматура?
• Размеры арматуры
• Как пользоваться калькулятором арматуры?
• Стоимость арматуры – пример расчета
• FAQ

Калькулятор арматуры поможет узнать сколько нужно арматуры для создания арматуры в бетонной плите и во сколько это вам обойдется. Кроме того, он может оценить размеры сетки, которые вы должны использовать. В статье ниже вы узнаете, что такое арматура, проверьте размеры арматуры и найдете пошаговое руководство по использованию калькулятора арматуры.

🔎 Чтобы узнать больше о различных бетонных конструкциях, воспользуйтесь калькулятором бетона Omni.

Что такое арматура?

Арматура (арматурная сталь/арматурная сталь) — строительный материал, используемый для улучшения свойств бетонных блоков. Эти проволоки сделаны из стали с рисунком (улучшает сцепление) и обычно размещаются таким образом, чтобы создать сетку. Благодаря характеристикам стали (коэффициент теплового расширения очень похож на коэффициент бетона) арматура компенсирует низкую прочность бетона на растяжение. Арматура может повысить сопротивление разрушению бетона в несколько раз .

Инженеры-строители применяют арматурную сталь при проектировании зданий и подъездных путей из бетона. Вы можете рассчитать, сколько это стоит, с помощью нашего калькулятора стоимости бетонного подъезда. Помимо повышенной прочности на растяжение, арматура также повышает устойчивость бетона к растрескиванию и позволяет уменьшить толщину бетонных блоков.

Применение армирования точно дороже строительный раствор. Однако подрядчики склонны использовать его практически во всех строительных проектах — неармированный бетон используется редко. Через несколько лет вы заметите, что размещение арматуры на самом деле было решением, позволяющим сэкономить деньги. Почему? Потому что железобетонные плиты, блоки, подъездные пути и здания прослужат намного, намного дольше.

Размеры арматурных стержней

Для стран с британскими единицами размеры стержней указывают диаметр в единицах ⅛ дюйма для стержней размеров от #2 до #8. Например, 8⁄8 = #8 = 1 дюйм в диаметре. Эквивалентный метрический размер обычно указывается как номинальный диаметр, округленный до ближайшего миллиметра. Эти размеры не считаются стандартными метрическими размерами — они считаются мягкое преобразование или мягкое преобразование метрических размеров . Система имперских размеров распознает настоящие метрические размеры стержней (№ 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60). Это указывает на номинальный диаметр стержня в миллиметрах.

🔎 Если вы собираетесь строить колонные конструкции, вам может пригодиться наш калькулятор бетонных колонн.

Как пользоваться калькулятором арматуры?

Не беспокойтесь о расчетах арматуры. Вся эта математика, стоящая за планированием строительства, может быть довольно запутанной, но калькулятор арматуры берет это на себя. Он вычисляет следующие параметры:

1. Размеры арматурной сетки (длина и ширина). Они рассчитываются путем вычитания расстояния между краями и арматурой (сеткой) из размеров плиты.

   длина сетки = длина_перекрытия - (2 × шаг краевой арматуры)

2. Общая длина необходимых арматурных стержней . Чтобы рассчитать это, нам нужно знать, сколько вертикальных и горизонтальных рядов арматурных стержней будет размещено. Например, количество рядов рассчитывается путем деления длины сетки на расстояние между арматурными стержнями. Чтобы получить длину арматурных стержней, умножьте это число на ширину сетки.

   общая длина арматурных стержней = (столбцы арматурных стержней × длина арматурных стержней) + (rebar_rows × ширина арматурных стержней)

3. Количество арматурных стержней . Чтобы оценить это, разделите общую длину арматурных стержней на длину одного арматурного стержня. Это значение следует округлить до целого числа (потому что мы не можем купить, например, 0,4 отрезка арматуры — только стандартные длины).

   штук арматуры = общая длина арматуры / длина одной арматуры

4. Общая стоимость арматуры . Умножьте количество арматурных стержней на цену одного арматурного стержня.

   стоимость арматуры = штук арматуры × цена одной арматуры

Стоимость арматуры – пример расчета

Узнайте, как правильно пользоваться калькулятором арматуры. Ниже приведен пошаговый пример расчетов. Для его целей мы сделали некоторые предположения относительно входных данных:

1. Сначала войдите в бетон Размеры плиты : длина = 6 м , ширина = 4 м .

2. Укажите интервалы :

   расстояние между арматурными стержнями = 40 см ,
   расстояние между кромками и сеткой = 8 см .

3. Введите цену и длину одинарного стержня , которую вы купите у своего поставщика:
   цена арматурного стержня = 2 €/м
длина одиночного стержня = 6 м .

4. Наконец, взгляните на расчет результаты :

   длина решетки = 5,84 м ;
   ширина сетки = 3,84 м ;
   общая длина арматуры = 112,13 м ;
   арматуры = 19 ; и стоимость
   арматуры = 228 евро.

Часто задаваемые вопросы

Как рассчитать стоимость арматуры для моего проекта?

Чтобы рассчитать стоимость арматуры для вашего проекта, выполните следующие действия:

1. Определите общую длину арматуры, которую вы будете использовать в своей плите.
2. Умножьте на цену за метр выбранного диаметра арматуры — теперь у вас есть общая стоимость арматуры.
3. Вы также можете использовать калькулятор арматуры на веб-сайте Omni Calculator, чтобы проверить свои выводы.

Как рассчитать вес арматуры?

Для расчета веса арматурного стержня:

1. Если это стандартная арматура, найдите код производителя и проверьте ее плотность .

2. С длина ( L ) и диаметр ( d ) арматурного стержня, рассчитайте объем арматурного стержня , используя:
   (3,14 × d²/4) × L .

3. Умножьте объем на плотность материала. Теперь у вас есть вес арматуры.

Нужна ли арматура для патио?

Не обязательно. Если вы ожидаете больших нагрузок на поверхность, вам потребуется арматура, потому что вес вызовет напряжение растяжения бетона. Тем не менее, мы всегда рекомендуем проконсультироваться со специалистом.

Нужно ли сваривать арматуру?

Следует избегать сварки арматурных стержней. Вместо этого вы должны использовать стальную проволоку толщиной в одну шестнадцатую дюйма (1,6 мм), чтобы связать арматуру вместе. Материал арматурной стали обычно имеет высокое содержание углерода, что делает ее хрупкой после термического напряжения неконтролируемой сварки. Как следствие, конструкция со сварной арматурой может выйти из строя при более низком натяжении , чем то, на которое она была рассчитана.

Filip Derma

Размеры плиты

Длина

Scacings

Ребар-ребар (сетка)

Edge-Grid

на поставщике

Цена провода

Длина одиночной арматуры

Цена единого арбара

долл. длина

Ширина сетки

Общая длина арматурных стержней

Количество штук арматуры

Общая стоимость арматурных стержней

$

Посмотреть 31 похожий калькулятор строительных материалов 🧱

Вес алюминияКирпич9…0003

Калькулятор арматуры — Сколько арматуры мне нужно

Онлайн расчет бетонной арматуры помогает инженерам-строителям определить, сколько арматуры требуется для бетонной плиты. Калькулятор арматуры для перекрытий поможет оценить размер используемой сетки

В этом разделе мы узнаем, как рассчитать арматуру для вашего проекта, чтобы вы могли защитить свои активы.

Важнейшая характеристика арматуры и расширяться вместе с тепловым расширением стальных стержней. Это основная причина, по которой Арматура увеличивает прочность фундаментов из бетонных плит. Арматура для фундаментов лучше всего найти Арматура для фундаментов из плит. При установке арматурных стержней в бетонную арматурную плиту учитываются определенные расчеты. Лучше всего использовать эффективный калькулятор плиты арматуры, чтобы найти значение арматуры.

Мы можем эффективно найти стоимость бетонной плиты через арматуру бетонной плиты.

Арматура измеряется в британских барах, а также в метрических барах. Стоимость бетонной плиты можно эффективно измерить с помощью арматуры бетонной плиты за пару секунд. Номинальный диаметр арматуры в имперских единицах и метрической системе представлен в таблице ниже:

Имперский размер прутка	Номинальный диаметр (дюймы)	Размер метрического стержня (мягкий)	Номинальный диаметр (мм)
#2	0,250 = 1/4	№6	6,35
#3	0,375 = ​3/8	№10	9,525
#4	0,500 = ​1/2	№13	12,7
#5	0,625 = 5/8	№16	15. 875
#6	0,750 = ​3/4	№19	19.05
#7	0,875 = ​7/8	№ 22	22,225
#8	1,000 = ​8/8	№ 25	25,4
#9	1,128 ≈ 9/8	№ 29	28,65
#10	1,270 ≈ 10⁄8	№ 32	32,26
#11	1,410 ≈ 11/8	№ 36	35,81
#14	1,693 ≈ ​14⁄8	№ 43	43
#18	2,257 ≈ 18⁄8	№ 57	57,3

Необходимый арматурный стержень должен быть точно откалиброван, а калькулятор веса арматурного стержня может сделать ваши измерения точными.

Вам не нужно беспокоиться о расчетах арматуры. Мы можем эффективно найти стоимость бетонной плиты по арматуре бетонной плиты. Вы можете рассчитать арматуру, необходимую для плиты, если понимаете приведенные ниже термины:

Расчеты бетонной арматуры не могут быть выполнены без знания ее размеров, особенно длины и ширины. Формулы для размера сетки арматурных стержней, а также для расчета приведены ниже:

Длина сетки = длина перекрытия – (2 * расстояние между ребрами арматуры)

Общая длина, необходимая для арматурного стержня, измеряется по вертикали и горизонтали. Это важно, чтобы знать, сколько арматуры требуется для бетонной плиты. Калькулятор расстояния между арматурными стержнями идеально подходит для определения необходимого количества арматурных стержней.

Вы можете использовать расчет бетонной арматуры , чтобы найти количество арматуры для каждой плиты. Для этого количество рядов измеряется путем деления длины сетки на шаг арматуры, чтобы получить длину ширины сетки. Калькулятор веса арматуры — это хороший способ узнать общий вес рейбера.

общая длина арматуры = (колонны арматуры * длина арматуры) + (ряды арматуры * ширина арматуры)

Количество арматурных стержней можно рассчитать путем деления общей длины арматурного стержня на одну длину арматурного стержня.

штук арматуры = общая длина арматуры / длина одной арматуры

Умножьте общее количество арматуры на цену одной штуки, которую мы рассчитали ранее:

Стоимость арматуры=общая стоимость (единица стоимости/единица длины)

Стоимость арматуры можно рассчитать по длине и ширине рейки, а затем указать расстояние между арматурными стержнями. Необходимо рассчитать цену заполнения одного арматурного стержня, и это цена арматурного стержня, который вы покупаете у поставщика. Калькулятор стоимости арматуры — отличный онлайн-источник для расчета стоимости арматуры.

Общая длина арматурного стержня составляет 840 футов, единичная длина составляет 20 футов, а цена за единицу составляет 5,63 доллара США. Используйте оценщик Рабера для оценки Рабера.
Стоимость арматурного стержня = общая стоимость (стоимость единицы / длина единицы)
Стоимость арматурного стержня = 840 (5,36/20)

Стоимость арматурного стержня = 236,46 долларов США

Мы можем использовать Калькулятор стоимости арматуры, чтобы узнать общую стоимость арматуры.

Арматура имеет множество преимуществ для строительных площадок:

• Арматура повышает сопротивление бетона растяжению.
• Стойкость бетона к растрескиванию также улучшилась благодаря арматуре.
Арматура
• позволяет уменьшить толщину бетонного блока.

Калькулятор плит арматуры эффективен для расчета значений арматуры:

Ввод:

• Введите длину, ширину и сетку арматуры
• Введите сетку кромок, цену проволоки и длину одного арматурного стержня

Вывод:

Отображаются следующие выходные данные:

• Длина сетки
• Ширина сетки
• Цена одного арматурного стержня
• Общая длина арматурных стержней

Во-первых, вам нужно определить арматуру, необходимую для фундамента. Калькулятор арматуры для фундаментов удобен, чтобы найти арматуру для плитного фундамента. Общая оценка арматуры на 8 дюймов ширины фундамента. Если вы придерживаетесь этого расчета для 16-дюймовой арматуры, вам потребуется 2 арматурных стержня и так далее для ширины фундамента 24,32 дюйма. Для быстрой оценки вам может потребоваться использовать онлайн-инструмент, известные расчеты бетонной арматуры, чтобы найти оценку арматуры для ширины фундамента.

Рассчитайте расстояние между арматурными стержнями, используя таблицу расстояния между арматурными стержнями. Вам также необходимо использовать литературу производителя для максимального и другого расстояния между опорами. Соответствующее расстояние между арматурными стержнями для большинства плит составляет 12 дюймов. Чтобы найти точный размер плиты, воспользуйтесь калькулятором арматуры.

Для 4-дюймовой плиты толщина арматурного стержня должна составлять ⅛ плиты. Калькулятор арматуры для перекрытий лучше всего подходит для определения размера арматуры.

Вам нужен гравий под бетонную плиту, фундамент или террасу. Преимущество гравия в том, что он обеспечивает основу для вашего бетона. Гравий обычно используется для улучшения дренажа, предотвращая скопление воды. Расчет бетонной арматуры можно использовать для определения требуемой могилы.

Основное различие между арматурой номер 3 и номер 4 заключается в минимальном пределе текучести. Минимальный предел текучести арматурного стержня номер 3 составляет 6600 фунтов, тогда как минимальный предел текучести арматурного стержня номер 4 составляет 11 780 фунтов. Предел текучести арматурного стержня номер 4 превышает 78% по сравнению с арматурным стержнем номер 3. Калькулятор арматуры плиты может проверить минимальный предел текучести для арматуры.

Заключение:

Арматура – ​​это арматурная сталь, используемая для улучшения свойств бетонных блоков. Арматурная проволока изготавливается из узорчатой ​​стали и улучшает адгезию. Эти арматурные проволоки размещаются таким образом, чтобы создать сетку. Поскольку проволока Rebar изготовлена ​​из специально обработанной стали, это увеличивает срок службы бетонных плит.

Из источника Википедии: Арматура, Использование в бетоне и кирпичной кладке
Из источника Википедии: Армирование из нержавеющей стали, Почему армирование из нержавеющей стали лучше?

Расчет расстояния между арматурными стержнями, макета и веса в бетонной плите

?

Всегда показывать полное меню

Прилепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати

Расчет расстояния между стержнями, компоновки и веса в бетонной плите
Для расчета бетона и общей арматуры в многосторонней плите см. Расчет бетона и арматуры в многосторонней плите

Расстояние ↔

&варр;

Весы

Круглые измерения 1/32 дюйма 1/16 дюйма 1/8 дюйма 1/4 дюйма 1/2 дюйма

Точки ходовой части (длина — слева направо):

Точки бегущей полосы (ширина — сверху вниз):

Рассчитать количество арматуры по общей площади и периметру плиты

Чтобы рассчитать общую площадь многостороннего перекрытия, сначала разделите фигуру на прямоугольники или квадраты. (как на примере схемы)
Умножьте 2 разные длины сторон каждого прямоугольника, чтобы найти отдельные площади, а затем сложите их вместе, чтобы найти Общая площадь перекрытия .

Сложите длины всех (внешних) сторон, чтобы найти общий периметр плиты .
Или введите длины сторон, чтобы нарисовать форму с помощью калькулятора бетона и арматуры, чтобы автоматически рассчитать объем бетона и арматуру.

Обязательно соблюдайте технические требования к арматуре. — Неправильное размещение может привести к серьезным разрушениям бетонной конструкции.

Как рассчитать необходимое количество арматуры

Компания Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon. .ком.

Когда дело доходит до бетона, вам нужно знать все об арматуре. Конечно, он используется для укрепления и армирования бетона, причем одним из основных применений является повышение устойчивости больших бетонных зданий к землетрясениям, а также повышение способности фундаментов выдерживать большой вес.

Вставка арматуры в бетон действительно дает множество преимуществ. При этом важно не только добавление арматуры в бетон, но и то, сколько ее вы используете, также имеет значение.

Как рассчитать количество арматуры, которое вам нужно

Итак, главное, что мы здесь должны выяснить сегодня, это как рассчитать количество арматуры, которое вам нужно положить в бетон. Хотя это может показаться довольно пугающим, факт в том, что расчет включает всего несколько довольно простых шагов.

Хотя мы и собираемся рассказать вам, как пошагово рассчитать необходимое количество арматуры, помните, что существует множество онлайн-калькуляторов арматуры, где вам нужно только ввести необходимые параметры. , и все тяжелые расчеты будут сделаны за вас. Кроме того, давайте разберемся, как вручную рассчитать необходимое количество арматуры.

Имейте в виду, что если вы строите здание, вам нужно будет определить, сколько арматуры вам потребуется для фундамента и стен, поэтому наше пошаговое руководство будет включать в себя и то, и другое.

Шаг 1: Расчет погонных футов фундамента

Первым шагом в этом процессе является определение погонных футов вашего фундамента, или, другими словами, его размера. Например, если ваш фундамент должен быть 20 футов в длину и 40 футов в ширину, расчет будет следующим: 20 + 20 + 40 + 40 = 120 погонных футов.

Это очень важный шаг, и все, что вы будете делать после этого, будет зависеть от правильного расчета линейных футов. После того, как вы определились с метражом фундамента, вы можете перейти ко второму шагу.

Шаг 2. Определите количество арматуры, необходимой для фундамента

Теперь вам нужно определить, сколько арматуры вам понадобится для фундамента вашего фундамента. Имейте в виду, что фундамент — это основа вашего фундамента, так что это, конечно, очень важно.

Еще одна вещь, которую следует иметь в виду, это то, что общее практическое правило заключается в том, что вам нужен один кусок арматуры на каждые восемь дюймов фундамента. Следовательно, если высота фундамента составляет 32 дюйма, вам потребуется четыре куска арматуры и так далее и тому подобное.

Другой пример: если общая длина ваших фундаментов составляет 140 футов, а ширина каждого из них 32 дюйма (для 32 дюймов требуется четыре арматурных стержня), вы должны умножить 140 x 4, что равно 560. Арматура обычно бывает 20. футов, поэтому вы должны разделить 460 на 20, что означает, что вам нужно 23 куска 20-футовой арматуры.

Шаг 3: Определите количество арматуры, необходимой для фундаментных стен

Следующее, что вам нужно учитывать, это то, что каждые четыре фута фундаментной стены потребуются бетон и арматура. Итак, если у вас есть фундаментная стена общей длиной 140 футов, вы должны разделить ее на четыре, чтобы получить в общей сложности 35, что является количеством блочных ячеек, которые необходимо заполнить арматурой и бетоном.

Теперь, если размер вашего основания составляет 32 дюйма, это означает, что вам нужно умножить эти 32 дюйма на 35 слотов, что равняется 1120 дюймам. Вам нужно, чтобы это измерение было в футах, поэтому разделите 1120 на 12, что равно 9.3,3 метра арматуры. Помните, что вам также понадобятся пять кусков 20-футовой арматуры для вертикальных участков.

Шаг 4: Добавление повышающего стержня

Все, что вам нужно сделать сейчас, это добавить все необходимое количество повышающего стержня, чтобы соединить вместе выступы фундаментов. Вот и все, ребята, как точно рассчитать, сколько арматуры вам понадобится.

Что произойдет, если вы положите слишком много или слишком мало арматуры в бетон?

Когда дело доходит до укладки арматуры в бетон, важно помнить, что бывает слишком много или слишком мало. Слишком много арматуры не так плохо, как слишком мало, но и то и другое не идеально. Давайте посмотрим, почему это так.

Слишком много арматуры

Основная причина, по которой использование слишком большого количества арматуры является плохим, заключается в том, что это просто неэкономично. Арматура очень дорогая, но использование слишком большого количества ее в конечном итоге будет стоить вам слишком много денег по сравнению с преимуществами, которые она приносит на стол. Более того, если на месте слишком много арматуры, заливка и укладка бетона могут стать несколько трудными.

Слишком мало арматуры

Если арматура не используется вообще или в достаточном количестве, бетон становится очень склонным к растрескиванию из-за сил растяжения. Другими словами, недостаточное количество арматуры означает, что бетон недостаточно армирован, чтобы выдерживать экстремальное напряжение и давление. Проще говоря, бетон, в котором недостаточно арматуры, будет сравнительно слабым и не выдержит экстремальных нагрузок.

Существуют ли правила, определяющие, сколько арматуры нужно закладывать в бетон?

Да, есть некоторые правила, которые определяют, сколько арматуры нужно положить в бетон. Однако, с учетом сказанного, правила различаются от одной области к другой и от одной страны к другой. Кроме того, правила также зависят от конкретного типа строящегося здания, особенно с точки зрения высоты, размера и веса.

Когда речь идет о небольших жилых домах, например, если вы строите фундамент для гаража, то, как правило, нет особых правил, которым нужно следовать.

Однако, если вы строите большие коммерческие здания, будь то офисные здания или многоквартирные дома, вам необходимо изучить некоторые правила. Однако они сильно различаются, и необходимо учитывать множество факторов, поэтому сегодня мы не можем подробно обсуждать эту тему.

Ошибки, которых следует избегать, советы и рекомендации

Наконец, давайте рассмотрим несколько моментов, которые следует учитывать при принятии решения о том, сколько арматуры использовать:

• Бетон довольно долговечен, поэтому обязательно дважды измерьте его; после заливки бетона его удаление для исправления ошибок будет очень дорогостоящим и трудоемким делом
• Существуют различные типы арматуры, как с точки зрения того, из чего они сделаны, так и с точки зрения их размеров, поэтому обязательно используйте правильный один для приложения под рукой

Сводка

Как видите, рассчитать необходимое количество арматуры совсем не сложно. Теперь, если вы не уверены в собственных математических способностях, вы всегда можете воспользоваться онлайн-калькулятором арматуры. Да, это именно то, на что это похоже, это то, где вы можете ввести свои параметры, и программа автоматически сообщит вам, сколько арматуры вам нужно для проекта.

Просто помните, что арматура и бетон довольно долговечны, поэтому обязательно дважды измерьте, прежде чем что-либо делать.

Оценщик | Concrete Mobile

Квадратная или прямоугольная бетонная плита

Бетонная плита обычно используется в качестве основного элемента в современных зданиях. Часто эти плиты имеют стальную арматуру.

Обычно бетонные плиты имеют толщину от 4 до 20 дюймов и используются для устройства полов и потолков. Более тонкие плиты можно использовать для наружного мощения.

Перед любой заливкой необходимо знать, сколько бетона потребуется. Пожалуйста, используйте калькулятор ниже, чтобы дать вам приблизительную оценку конкретной суммы.;

Бетонное основание

Бетонное основание используется в качестве фундамента для наружных конструкций, таких как дома, террасы или веранды. Ширина фундамента зависит от типа почвы.

Обычная ширина от 16 до 20 дюймов может использоваться для поддержки дома среднего класса, построенного на типичной почве. Пожалуйста, обратитесь к вашим требованиям к дизайну, чтобы получить точные размеры.

Бетонная стена

Разница между бетонным основанием и бетонной стеной заключается в размерах. Бетонная стена обычно имеет высоту и длину, измеряемую в футах, а толщина стены измеряется в дюймах. Используйте приведенный ниже калькулятор, чтобы рассчитать количество бетона, необходимого для стены, над которой вы работаете.

Бетонная колонна

Бетонная колонна может использоваться в качестве основания для столбов и других конструкций. Если вы делаете бетонную колонну, вам нужно знать диаметр колонны и ее высоту.

Ограждение бордюра и желоба

Для расчета объема бордюра и водосточного желоба подготовьте следующие измерения: длина (футы), толщина плиты (дюймы), ширина желоба (дюймы) и высота бордюра (дюймы) – см. рисунок ниже.

Калькулятор лестниц

Для расчета объема ступеней вам потребуются следующие измерения: количество ступеней, проступь (дюймы), подступенок (дюймы), ширина (футы).

Рассчитайте количество стальной арматуры для бетонного фундамента.

Определите следующую информацию на основе конструкции вашего бетонного основания.

Из собранной информации определите длину отрезка арматурного стержня фундамента. Если размеры длины и ширины фундамента различаются, получите обе длины обрезки.

Стальные стержни обычно доступны в продаже пяти (5) длин: 6 м, 7,5 м, 9 м, 10,5 м и 12 м. Чтобы рассчитать количество заказываемых стальных стержней, нам необходимо определить, сколько разрезов можно сделать в куске стального стержня.

Если частное не является целым числом, это означает, что выбранная коммерческая длина не делится на длину нарезки. Это приведет к дополнительным сокращениям. Во избежание избыточного отрезания выберите коммерческую длину, кратную длине отрезка.

Например, если длина реза составляет 2,5 метра, стальной стержень длиной 6 метров даст избыточный отрез на 1 метр.

= 2,4 — Коммерческая длина не делится на длину реза и, следовательно, дает избыточный отрезок (1 метр превышения).

Однако, если вы выберете стальной стержень длиной 7 метров, лишних резов не будет.

Если не указано иное на чертежах, общее количество разрезов стержней, которые вам понадобятся для фундамента, будет зависеть от указанного расстояния между фундаментами.

Рассчитайте количество стальных стержней, необходимых для независимого фундамента длиной 1500 мм и шириной 1000 мм, со следующей заданной спецификацией:

Защитная крышка = 75 мм
Расстояние между стержнями = 200 мм O. C.

РЕШЕНИЕ

1. Определите длину, ширину и подземное защитное покрытие вашего бетонного основания:

Длина фундамента = 1500 мм
Ширина основания = 1000 мм
Защитная крышка = 75 мм


2. Определите длину обрезки одного арматурного стержня:

Длина отреза _L = Длина основания — (Подземное защитное покрытие * 2) = 1500мм — (75мм * 2) = 1350 мм
Длина реза _Ш = Ширина основания — (Подземное защитное покрытие * 2) = 1000мм — (75мм * 2) = 850 мм

3. Определите используемую коммерческую длину стального стержня и количество разрезов, которые можно сделать на стальном стержне:

Для обеих отрезков коммерческой длиной, которая приводит к наименьшим потерям, является стальной стержень длиной 6 м.
Количество резов на стальной стержень = Коммерческая длина стального стержня / Длина реза _L = 6000 мм / 1350 мм = 4,44 ~ 4 шт. на 6 м стального стержня Количество резов на стальной стержень = промышленная длина стального стержня / длина реза _W = 6000мм / 850мм = 7,05 ~ 7 шт. на 6 м стального стержня

4. Определите указанное расстояние между стержнями или, если оно уже указано, количество разрезов стержней вашего фундамента:

Общее количество пропилов _L = (длина основания / указанное расстояние между стержнями) + 1 = (1500 мм / 200 мм) + 1 = 8,5 ~ 8 шт. стальных стержней длиной 850 мм Общее количество резов _W = (ширина цоколя / указанное расстояние между стержнями) + 1 = (1000 мм / 200 мм) + 1 = 6 шт. стальных стержней длиной 1350 мм

5. Получите количество стальных стержней для заказа:

Количество стальных стержней _L = Общее количество резов _L / Количество резов на стальной стержень _L = 8шт. / 4шт. = 2 шт. Требуется стальной стержень длиной 6 м. Количество стальных стержней _W = общее количество резов _W / количество резов на стальной стержень _W = 6шт.
