Сколько нужно арматуры для фундамента 10х10 ленточный: Сколько арматуры нужно на фундамент 10 на 10 и 6 на 6

Сколько нужно арматуры для фундамента 10х10 ленточный. Расчет арматуры для фундамента. Подсчет количества бетона

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для плитного фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

Расчет арматуры для ленточного фундамента

В основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно.

Пример расчета

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

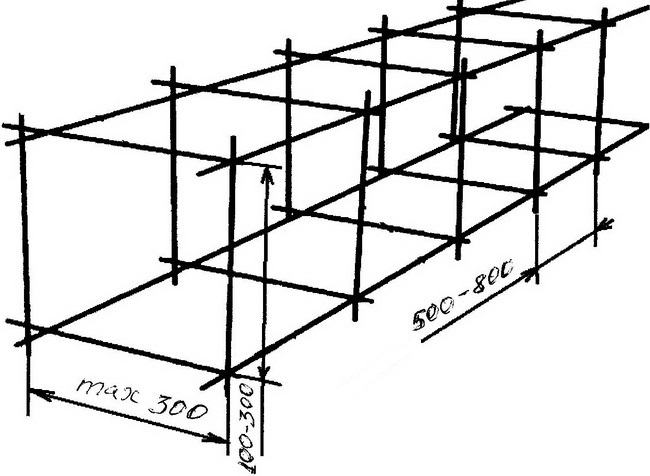

1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
2. Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
3. Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
4. Для коротких сторон 2·6·2·2 = 48 метров.
5. Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
6. Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
7. Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
8. Таким образом, для выполнения армирования ленточного фундамента понадобятся:

• 144 метров прутка класса A-III D12;
• 316,2 метров прутка класса A-I D10.
• По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.

Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений. Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Любое фундаментное строительство начинается составлением сметы. Это позволяет приблизительно определить его стоимость и рационально распределить финансы на требуемые направления. Поскольку фундамент является начальным этапом любой постройки, то расчеты начинаются именно с него.

В настоящей статье будет рассмотрено, сколько стоит железобетонный фундамент дома 10 на 10 мразличного типа. Основные затраты приходятся на расход стройматериалов, поэтому стоимость транспортных расходов, оплаты труда рабочих и аренды строительной техники рассматриваться не будут.

Стоимость ленточного фундамента 10х10 м

Начинать строительство основания необходимо с учетом планировки всего строения. На участке должны быть размечены все несущие и дополнительные стены. Для подсчета сразу же нужно решить, какими будут габариты основания. Конечно, ленточный фундамент 8х10 м обойдется дешевле, но так как мы возводим основание 10 х 10 м, то все расчеты привязываем именно к нему.

Допустим, глубина его залегания с учетом цоколя будет составлять 1,7 м, ширина — 0,5 м, а общая длина всей ленты — 62 м. Зная габариты фундамента, определим необходимое количество арматуры и бетона для его возведения.

Подсчет количества арматуры

Для создания каркаса обычно используется рифленая арматура, имеющая сечение 10-16 мм. Мы будем использовать среднее значение, то есть диаметр 12 мм. Арматурный каркас состоит из 4 продольных прутьев, которые соединены между собой перемычками. Для перемычек можно использовать и рифленую, и гладкую арматуру. Сечение перемычек возьмем 10 мм.

Внимание! Габариты арматурного каркаса должны быть меньше габаритов фундаментной ленты на 5 см от каждой из его сторон для исключения образования коррозии арматуры.

Таким образом, габариты каркаса будут составлять 35 см х 1,5 м. Зная общую длину ленты, подсчитываем количество продольных прутьев: 62 м х 4 = 248 м. Далее подсчитываем количество вертикальных и горизонтальных перемычек для одного кольца: 1,5 х 2 +0, 35 х 2 = 3,7 м. Теперь определяем количество таких колец: 62 м: 0,5 м = 124 шт. Добавляем крайнее кольцо и получаем 125 шт. Длина арматуры для перемычек будет равна: 125 х 3,7 = 463м.

По этим данным производится точный расчет стоимости арматуры. Необходимо учесть количество проволоки для вязки каркаса. На одно соединение уйдет 30 см проволоки. На каждом кольце будет 4 отрезка. Получается 124 х 4 = 496 соединений. Общее количество проволоки составит 496 х 0,3 м = 149 м.

Подсчет количества бетона

Для облегчения процесса заливки монолитного фундамента проще всего заказать доставку бетонного раствора в миксере непосредственно с бетонного завода.

Необходимое количество бетонной смеси определяется по общему объему ленточного основания. Объем основания высчитывается путем перемножения высоты, длины и ширины железобетонной ленты. В нашем случае он составит 0,5 м х 62 м х 1,7 м = 52,7 кубометра. При округлении данной суммы получаем 53 куба бетона.

Приплюсовав стоимость бетона к стоимости песчаной подушки, добавив стоимость подвоза бетона на миксере, можно подсчитать, сколько стоит ленточный фундамент 10х10 м. В случае, если бетон изготавливается самостоятельно, необходимо учесть расход всех его составляющих на 1 кубометр готового раствора. Так вот, для получения бетона М200 потребуется песка — 760 кг, цемента М400 — 320-330 кг, щебня — 1100 кг, воды — около 150 л.

Стоимость плитного фундамента 10х10 м

По такому же алгоритму производится вычисление стоимости плитного фундамента, который состоит из монолитной железобетонной плиты. В некоторых случаях требуется большее количество стройматериалов, особенно, если плита имеет солидную толщину. На вопрос — сколько стоит фундамент для дома 10х10 м, сразу сказать невозможно. Все это зависит от размеров основания и марки используемого бетона.

Подсчет количества арматуры

Чтобы сделать фундамент под дом 10х10 ммаксимально качественным, необходимо использовать арматуру диаметром 10-12 мм. Располагаются прутья двумя поясами, соединенными между собой перемычками. Каждый пояс выглядит как арматурная сетка с размером ячейки 20 см. Перемычки, при толщине каркаса 20 см, имеют длину 25 см.

На 10 метров плиты потребуется 51 пруток длиной 10 м. Перпендикулярная сетка потребует также 51 пруток. Итого — 102 прута. Второй пояс состоит из такого же количества арматурных прутьев, поэтому всего нужно подготовить 204 штуки по 10 м. Что касается перемычек, то их число равно количеству пересечений продольных и поперечных прутьев. Для двух поясов это число равно 51 х 51 = 2601 шт.

Если перемычки ставить не на каждый стык, а через один, что вполне допустимо, то можно ограничиться числом 1301 шт. Число стыков равно числу кусков вязальной проволоки, умноженному на 2. Следовательно, потребуется 5202 куска проволоки. Каждый кусок должен иметь длину порядка 30-40 см.

Ни одна постройка, будь то небольшой дачный домик или гигантский небоскрёб, не может обойтись без фундамента. Основной же конструктивной частью монолитного фундамента является внутренний каркас, монтируемый из арматуры. Согласно данным лабораторных испытаний, внутренний каркас в разы увеличивает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «хождении» грунта.

Виды арматуры, применяемой для монолитных фундаментов

На современном строительном рынке представлен огромный ассортимент различной арматуры. Она различается по своему диаметру, материалу изготовления, технологическим особенностям. При строительстве частных домов наиболее распространённым является ленточный заливной фундамент. При его заливке самым востребованным является прокат диаметром от 8 до 12 мм, реже – до 16 мм. Наиболее же распространённый вариант для устройства фундамента – прокат сечением 10 мм.

При создании каркаса ленточного бетонного основания деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм. Дело в том, что арматура диаметром 10 мм идеально отвечает технологическим требованиям СНиП для лёгких построек. Она обладает достаточной прочностью, и в то же время – умеренной ценой. Таким образом, её использование позволяет застройщику получить достаточно прочный каркас, в то же время избежав перерасхода сметных средств.

Выбор диаметра полностью зависит от предполагаемых нагрузок. Поэтому, для возведения прочного основания постройки нужно не ошибиться с определением необходимого диаметра, а также количества ниток.

Расчёт количества арматуры в каркасе

Особенности использования 10-мм стального проката даны в таблицах строительных нормативов (СНиП). Согласно этим нормам, отношение площади сечения каркаса к общей площади сечения фундамента должна составлять 1 к 1 000. То есть, если площадь поперечного сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса – 10 кв. см. Зная, что площадь сечения 10-мм стального прутка составляет 0,78 кв. см, можно рассчитать, сколько «нитей» нужно будет использовать в фундаменте данного сечения.

В представленной ниже таблице указано, сколько «ниток» арматуры различного диаметра будет нужно для создания каркаса того или иного сечения. С помощью этого норматива можно рассчитать, сколько надо будет 10-мм арматуры для возведения основания нужной длины.

Пример расчета

Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м. Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену. Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).

Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.

Следующий шаг — высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.

При произведении расчётов, для большей надёжности каркаса, все данные необходимо округлять в большую сторону. Ещё лучше — брать все данные с разумным запасом (10-15%).

Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м. При этом, 400 метров – расход арматуры только на продольные нити, без учёта поперечных перемычек.

Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.

Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг. Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.

Разновидности 10-мм арматуры

По области применения и своим конструктивным особенностям 10-мм арматура подразделяется на два основных класса:

• рабочая;
• монтажная.

Главной отличительной особенностью рабочей арматуры является её рифлёная поверхность. Это необходимо для её лучшей сцепки с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическое значение нагрузки на фундамент. При создании пространственного внутреннего каркаса применяется она в основном для продольных нитей, реже – для поперечных перемычек.

Монтажная арматура имеет гладкую поверхность и используется чаще всего в качестве поперечных перемычек. Она придаёт каркасу внутреннюю жёсткость, не позволяя ему деформироваться под действием нагрузок.

По виду материала изготовления вся современная арматура делится на два вида – стальная и стеклопластиковая. Посмотрите видео, как использовать стеклопластиковую арматуру.

Стальная арматура проверена десятилетиями использования в строительной промышленности. Главными её достоинствами являются:

• Отличная гибкость и в то же время замечательная прочность, достигающая показателя 19 кН.
• Функциональность в использовании. Металлический каркас возможно не только связывать, но и сваривать.
• Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.

Стеклопластиковая арматура, не так давно появившаяся на нашем строительном рынке, также имеет ряд собственных преимуществ:

• Устойчивость к влаге. Стеклопластик в принципе не подвержен коррозии, что делает арматуру из него весьма долговечной.
• Высокая прочность. По этим характеристикам стеклопластик мало в чём уступает стали.
• Лёгкость. Малая масса позволяет максимально облегчить общий вес каркаса.

В качестве итога можно сказать, что выбор того или другого варианта арматуры, вида каркаса и так далее, должен опираться на соответствующие строительные нормативы. В данном случае, при устройстве фундамента, прежде всего нужно принимать во внимание массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.

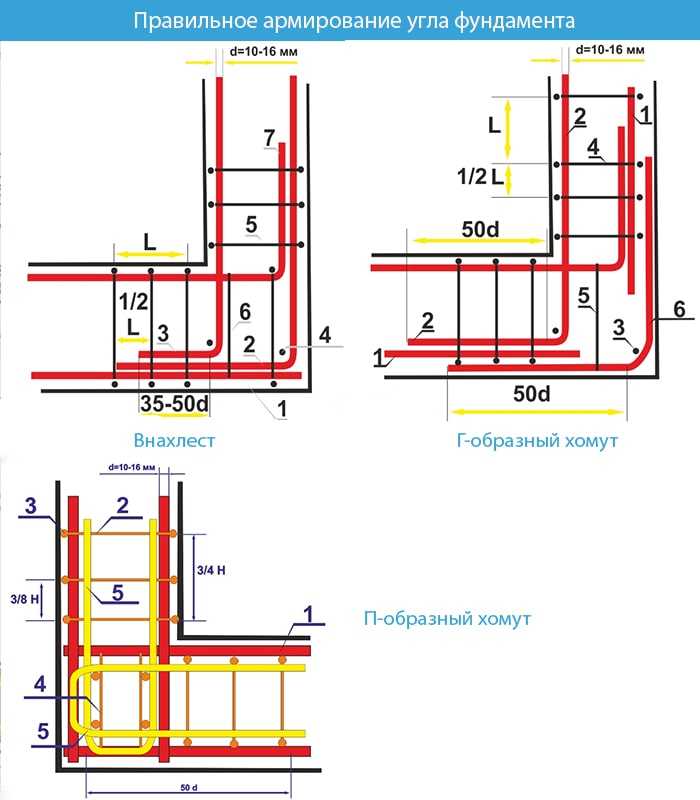

Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

Комментариев:

Бетонный фундамент для дома в обязательном порядке армируется. Расчет арматуры для фундамента выполняется согласно СНиП. При самостоятельном строительстве дома это один из важнейших этапов работ. Точное определение типа и количества армирующих элементов позволит создать фундамент, хорошо переносящий деформационные нагрузки. Если бетон в основании принимает на себя сжимающие нагрузки, то металлические элементы противостоят растяжению. Вторым существенным моментом определения необходимого количества арматуры является расчет себестоимости проекта.

Расчет для ленточного основания

В соответствии с требованиями строительных нормативов содержание армирующих элементов в ленточном основании должно составлять 0,001% от площади его сечения . Расчетную площадь сечения профиля и теоретическую массу 1 п.м можно взять из таблицы (изображение 1).

Информацию о том, какой прут нужно использовать, можно найти в пособии по проектированию. Так, при длине стороны более 3 м разрешается укладывать продольную арматуру диаметром от 12 мм. Для уравновешивания сопротивления нагрузке создают два пояса армирования.

Для поперечного армирования существуют следующие ограничения: для каркаса высотой до 0,8 м используется стержень от 6 мм, для каркаса высотой свыше 0,8м — более 8 мм. При этом его диаметр должен быть не менее ¼ от диаметра продольных прутьев.

• протяженность ленты — 10х2+(6-2х0,4)х3 = 35,6 м;
• площадь сечения — 60х40 = 2400 кв. см.

Таким образом, суммарная площадь сечения арматурного пояса должна быть не менее 2400х0,001= 2,4 кв. см. Данной площади соответствуют два прута сечением 14, 3 — сечением 12 или 4 — сечением 10 мм. Учитывая то, что протяженность стены более 3 м, оптимальным будет использование стержня диаметром 12 мм. Для равномерного распределения нагрузки его укладывают в 2 пояса по 2 прута.

Суммарная длина по продольному направлению при укладке 4 прутьев с учетом запусков (10 м) будет:

35,6х4+10 = 152,4 м.

Теперь произведем вычисление для поперечной сетки. Высота каркаса с учетом отступа от краев 50 мм получится:

600-2х50 = 500.

Так как высота каркаса меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, соответствует ли он второму условию:

12/4=3

Размер одного горизонтального стержня в миллиметрах с учетом двух отступов от краев будет:

400-2х50 = 300,

а размер вертикального:

600-2х50 = 500.

На одну связку понадобятся по 2 горизонтальных и вертикальных прута общей длиной:

2х300+2х500 = 1600 мм = 1,6 м.

Таких связок при расстоянии между ними 30 см и общей длине фундамента 35,6 м будет:

Вычисляем общую протяженность поперечной сетки:

199х1,6 = 190,4 м.

Вернуться к оглавлению

Расчет для свайного основания

Произведем расчет количества арматуры для фундамента из свай для аналогичного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см. Сколько потребуется прута?

На каждую сваю уйдет 4 прута, каждый из которых имеет длину, равную длине сваи плюс 350 мм запуска для связки с остовом ростверка. Итого:

4х(2+0,350) = 9,4 м.

Таких свай у нас 16, поэтому общая длина периодического профиля будет равна:

16х9,4 = 150,4 м.

Для связки вертикального профиля, формирующего каркас столба, используем гладкие прутья сечением 6 мм. Соединение производим на трех уровнях. Размер одного прутка будет равен:

3,14х200 = 628 мм.

На одну сваю нужно 3 обвязки:

3х628 = 1884 мм (с округлением 1,9 м).

Общая длина связующих элементов на 16 точек:

16х1,9 = 30,4 м.

Подсчет продольной арматуры для ростверка аналогичен подсчету для ленточного фундамента. Всего нужно 152,4 м. А вот поперечного стержня с учетом высоты ростверка 400 мм потребуется несколько меньше. Суммарная длина четырех профилей для одной связки будет составлять:

4х(400-2х50) = 1200 мм = 1,2 м.

На 119 соединений необходимо:

119х1,2 = 142,8 м.

Для свай, диаметр поперечного сечения которых меньше 200, можно брать 3 прута. При увеличении этого размера количество необходимой арматуры возрастает.

Вернуться к оглавлению

Расчет для монолитного основания

Монолитная железобетонная плита укладывается под всей площадью строения.

Среди всех видов фундаментов плитный наиболее материально затратный, это касается как бетона, так и арматуры.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Оно обеспечивает максимальную устойчивость и лучше всего противостоит силам пучения. При любых подвижках грунта опускается или поднимается вся плита, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание получило название плавающего.

Произведем расчет арматуры для плитного фундамента под здание 10х6 м. Толщина плиты определяется расчетом нагрузки, приходящейся на основание. В нашем примере она будет составлять 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Нетрудно подсчитать, что на каждый пояс понадобится:

1000/200 = 50 поперечных прутьев длиной 6 м,

6000/200 = 30 продольных прутьев длиной 8 м.

Суммарная длина на 2 пояса составит:

(50х6+30х8)х2 = 1200 м.

Соединение поясов производится арматурой гладкого профиля. Всего насчитываем.

Арматура для фундамента-как расчитать нужное коллиество

Здравствуйте, друзья! Сегодня публикую статью по теме- арматура для фундамента. Для того чтобы фундамент был надёжный и служил долгие десятилетия, его необходимо армировать. Расчёт необходимого количества арматуры для фундамента зависит от типа фундамента.

Если не учесть свойства грунта и количество арматуры, фундамент может получить разрывы уже после первой зимовки. В статье дана информация по расчёту количества арматуры при разных типах фундамента и грунтов.

Contents

• 1 Арматура для фундамента-расчет
• 2 Расчет каркаса ленточного фундамента
• 3 Расчет арматуры столбчатых фундаментов
• 4 Арматура для фундамента-сколько весит
  • 4. 1 Полезные записи по теме:

Арматура для фундамента-расчет

Для монолитного фундамента на устойчивых грунтах и лёгком доме используется арматура с диаметром 10 мм. На подвижном грунте диметр увеличивается до 15 мм. Армирование делается в 2 ряда. Размер ячеек – 200 мм (при неустойчивом грунте или тяжёлом строении 150 мм).

Пример расчёта арматуры для плиты монолитного фундамента размером 10Х10 м.

Из расчёта ячейки в 200 мм на 1 м уходит 5 прутьев арматуры. Соответственно на 10 м будет 50 прутьев. Прибавляем столько же на поперечный слой и умножаем на 2 (второй ряд). Дальше прибавляется поперечная обвязка и проволока для вязания. Прутья при поперечной обвязке должны быть друг от друга на расстоянии до 400 мм.

Расчет каркаса ленточного фундамента

За счёт меньшей площади, но большей высоты, ленточный фундамент значительно меньше подвергается давлению, если его сравнивать с монолитным фундаментом. Диаметр прутков арматуры в большинстве случаев берётся 10 мм и только при больших нагрузках и сложных грунтах, диаметр может доходить до 14 мм.

Строительные нормы: п.8.3.6 СП52-101-2003 для ширины фундамента до 400 мм должно быть два стержня арматуры. Расстояние между вертикальными прутьями арматуры должно быть менее 400 мм.

В ширину каркаса, не зависимо от его высоты, делают 2 пояса. Прутки арматуры идущие вдоль каркаса, должны быть ребристыми, т.к. они берут на себя больше нагрузки. Остальные прутки могут быть гладкими.

Прутки арматуры, которые идут вдоль каркаса ленточного фундамента, крепятся на расстоянии 5 мм от поверхности. При расчёте каркаса арматуры ленточного фундамента, можно ориентироваться на рис. (см. ниже). Все размеры представленные на рисунке являются ориентировочными.

Расчет арматуры столбчатых фундаментов

Для столбчатого фундамента используют 4 вертикальных прута арматуры диам. 10 мм (при небольших круглых столбах 3 прута). Вертикальные прутья идут на всю высоту столба и должны быть ребристыми. Горизонтальная обвязка делается с шагом около 300 мм, но не больше 500 мм.

Арматура для фундамента-сколько весит

Если необходимо рассчитать цену арматуры по весу (в продаже цена считается за кг), можно воспользоваться таблицей, в которой по диаметру арматуры можно определить её вес. Для увеличения кликните по таблице.

В качестве дополнительных материалов, рекомендую ознакомиться со статьями:

«Дополнительная информация»

Виды фундаментов

Утепление фундамента

Сколько нужно цемента для фундамента

Полезные записи по теме:

Cost-for-30×30-concrete-slab — Googlesuche

AlleShoppingBilderVideosMapsNewsBücher

suchoptionen

Сколько стоит бетонная плита 30×30? — Barndominium Life

www.barndominiumlife.com › …

27.10.2022 · Заливка бетонной плиты может стоить от 4 до 8 долларов за квадратный фут, при средней стоимости 6 долларов за квадратный фут. Основываясь на среднем по стране, . ..

Ähnliche Fragen

Сколько стоит залить бетонную плиту 20×30?

Сколько метров бетона мне нужно для плиты 30×30?

Сколько стоит залить бетонную плиту 24×24?

Сколько стоит залить бетонную плиту 25 30?

Сколько стоит бетонная плита 30′ x 30′ (НОВЫЕ цены 2023 г.)

www.everything-about-concrete.com › сколько-d…

Ориентировочная стоимость 30-футовой плиты Бетонная плита толщиной 30 футов x 6 дюймов стоит 8,50 долларов за кв. фут или 7650,00 долларов. Я получаю 7650 долларов, вычисляя площадь в квадратных футах, 30 x 30 = 900 кв.

Сколько стоит бетонная плита 30х30? — Quora

www.quora.com › …

Обычная бетонная плита стоит от 4 до 8 долларов за квадратный фут, при этом большинство домовладельцев тратят от 5,35 до 6,17 долларов за квадратный фут или от 113 до 126 долларов за кубический ярд за …

2023 Стоимость бетонных плит | Стоимость заливки (на квадратный метр) — HomeGuide

homeguide. com › Справочники по стоимости

и тип …

Сколько стоит бетонная плита? — This Old House

www.thisoldhouse.com › Foundations › Reviews › Co…

10.01.2023 · Бетонная плита размером 30 на 30 футов для подъездной дорожки, пола гаража или большого патио стоит 3600 долларов США. – 7 200 долларов в среднем. Следующие факторы являются …

Сколько стоит бетонная плита? — Крыльцо

porch.com › стоимость проекта › стоимость бетонной плиты

15.01.2023 · Средняя стоимость бетонной плиты составляет 8,21 доллара США за квадратный фут на материалы и установку. Исходя из этой средней стоимости, бетонная плита 10×10 …

Стоимость бетонной плиты 30×30 толщиной 4 дюйма — Home Depot Near Me

waytoliberty.de › …

Преобразуйте глубину из дюймов в футы, разделив на 12 Теперь умножьте квадратные метры (ширину x длину) на преобразованная глубина (глубина в дюймах / 12) Это …

Стоимость бетонной плиты 30×30 толщиной 4 дюйма — Fiducia immobiliare

tqfibw. fiduciaimmobiliare.it › …

Для базового проекта с почтовым индексом 47474 с 120 квадратных футов, стоимость установки цементной плиты начинается от 9 долларов.0,39 – 11,45 долларов США за квадратный фут*.

Стоимость бетонной плиты 30×30 толщиной 4 дюйма

mfecrvc.zhidou-ecars.de › …

Цены начинаются от 8 585 долларов США + стоимость бетонной плиты (см. ниже).Цемент продается кубическими ярдами — и вы не указали глубину материала, …

Стоимость бетонной плиты 30×30 толщиной 4 дюйма

fpsnl.chatanakoncuswiata.pl › …

com. . Мы являемся единственными ведущими поставщиками высококачественной терракотовой плитки и других изделий из глины в Шри-Ланке. Терракота буквально означает «обожженная земля», …

ähnliche theanfragen

Стоимость 30×30 бетонной плиты толщиной 8 дюймов

Стоимость 20×20 бетонной плиты толщиной 4 дюйма

Столовый калькулятор

400004 40000 40000 40000 40000. Стоимость бетонной плиты 40×40 $4 дюйма толщиной

Сколько стоит залить бетонную плиту 24×24

Мат для дзюдо — Googlesuche

AlleBilderShoppingVideosMapsNewsBücher

SUCOOPTIONEN

MEINTEST DU: JURDOMAT

Дзюдо дзюдомат einzel-enthärtungsanlage JM 2-6 WZ-E

Judo.eu ›vdukte

44

Judo.eu› vedukte

44

. Enthärtungsanlage, für Trinkwasser bis 30 °C, Betriebsdruck мин. 3 бар / макс. 6 бар, курццайтигер макс.

Bilder

Alle anzeigen

Alle anzeigen

JUDO JUDOMAT Pendel-Enthärtungsanlage JM 2 — 10 D …

judo.eu › Produkte

Mengengesteuerte Pendel-Enthärtungsanlage ✓ schützt vor Kalk ✓ für Wasser bis 30 °C ✓ kurzzeitiger макс. Durchfluss 2 — 10 м³/ч.

JUDOMATTEN, TATAMI DELUXE MAT, IJF — — Fightstuff24

fightstuff24.de › Gymausstattung › Bodenbeläge › Tatami Judo

159,95 € Sicher, zuverlässig, extrem langlebig. Nicht umsonst werden unsere Matten bei vielen wichtigen Judo-Meisterschaften …

Ширина: 1 000 мм = международный стандарт
Длина: 2 000 или 1 000 мм = международный стандарт

Маты для боевых искусств дзюдо для домашних и профессиональных тренировок

www.greatmats.com › 1 judo-mats 900 24 из 56 · Коврики для дзюдо бывают разных форм. Сцепляющиеся коврики для дзюдо иногда называют ковриками-головоломками для боевых искусств. Складные маты для дзюдо также называются панельными …

Sport-Thieme Judo Mat

www.sport-thieme.com › … › Маты для упражнений

Bewertung 4,9

(22) · 151,25 € · Auf Lager

Идеальный коврик для дзюдо и джиу-джитсу · Практичный коврик для тренировок и соревнований · Соответствует европейскому стандарту NF EN 12503 · Отлично …

Татами для боевых искусств, дзюдо — Винил (M3) — DragonSports.eu

www. dragonsports.eu › … › Коврики, поверхности

69,00 € Auf Lager

— Интерьер состоит из специально разработанного AGGLOFOAM для дзюдоматов (100% повторно связанный полиуретановый пенопласт) различной плотности, чтобы соответствовать различным дисциплинам в …

Рисунок: рисовая солома
Цвет: зеленый, желтый, синий, серый, красный, черный, оранжевый

Cannons UK Маты для дзюдо с бесплатной доставкой по Великобритании

www.cannonsuk.com › collections › дзюдо-маты

Cannons Коврики для дзюдо UK™ — это коврики с высокими эксплуатационными характеристиками, предназначенные для использования в школах, развлекательных центрах, клубах ММА и спортивных залах. Изготовлены из …

Коврики для дзюдо KWON | Rhode Tatami Kwon.com Интернет-магазин боевых искусств

www.kwon.com › товары › маты для дзюдо

RHODE официальные маты для соревнований IJF ☆ высочайшее качество | долговечность | безопасность ▻ KWON Judo Tatamis ▻ профессиональная система матов от RHODE и KWON в ✓ .
