Сколько нужно арматуры для фундамента 10х10

Расчет арматуры для фундамента 10 на 10

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания.

Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость.

Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

  • «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
  • «Р» — это периметр фундамента.

Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Обратите внимание

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м.

Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута.

Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона.

На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика.

Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м3, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным.

Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м3 бетона будет использоваться для заливки фундамента.

Важно

Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов.

Они с максимальной точностью рассчитают расход материалов на м3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько арматуры нужно на ленточный фундамент 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м. При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня.

А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6. Умножаем эту цифру на длину стержня (10 м) и получаем результат.

Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев.

Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см.

Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см. На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

Источник: http://RuFundament.ru/armirovanie/armatura-10-x-10.html

Сколько арматуры фундамент 10х10

Фундамент 10 на 10: сколько стоит залить и сколько нужно арматуры

Что самое главное во время возведения дома? Конечно же, это крепкий фундамент. Именно от качества основания будет зависеть долговечность и надежность жилища.

Для того чтобы залить монолитный фундамент 10 на 10 без приключений рекомендуется составить подробную смету работ, где указать необходимые для работы материалы, их количество и стоимость. Зная это, можно заранее рассчитать расходы, а также найти пути экономии.

В статье будет рассказано, сколько стоит залить основание, сколько нужно арматуры для этого, а также, сколько кубов бетона надо.

Этапы сооружения основания

При составлении сметы нужно учитывать, что все работы по формированию фундамента можно разделить на несколько этапов:

Конкретные цифры приводить в данной статье ни к чему, так как стоимость монтажа основания будет отличаться в каждом отдельном регионе. Сколько стоит залить фундамент 10х10 можно рассчитать самому благодаря формулам и правилам расчета, которые будут приведены ниже для каждого этапа работ.

Подготовительные работы

Перед тем как перейти к основным работам необходимо подготовить почву. Для этого ее нужно очистить от деревьев и кустов, после чего разравнять. Далее понадобятся деревянные колышки и веревка. С их помощью обозначается расположение монолитного фундамента 10 на 10.

В обозначенных местах необходимо вырыть траншею или котлован. Объем необходимых углублений считается очень просто: ширина, длина и высота перемножаются между собой. Если основание ленточное, то сначала необходимо найти объем отдельных секций, после чего суммировать их.

Котлованы и траншеи обычно выкапываются при помощи специальной техники. Как лучше ее нанимать, необходимо смотреть в каждой отдельной ситуации. Если работы немного, больше подойдет почасовая оплата труда, а если основание будет залегать глубоко, лучше арендовать технику с посменной оплатой.

Возведение опалубки

Перед тем как перейти к вопросу, сколько нужно арматуры для формирования монолитного фундамента 10х10, необходимо определиться с опалубкой. Чаще всего она делается для того чтобы предотвратить осыпание земли, но если основание ленточное, стенки понадобятся и с внутренней стороны.

Обычно опалубка возводится из самых обыкновенных деревянных досок (см. видео). Для того чтобы узнать их количество нужно, прежде всего, рассчитать площадь стенок конструкции. Если доски имеют примерно одинаковый размер, получившуюся площадь достаточно разделить на площадь одной доски.

К получившемуся количеству рекомендуется добавить еще некоторое количество материала про запас.

Не нужно забывать и о гидроизоляции подземной части основания. Самый простой вариант – это покрытие опалубки рубероидом, что поможет избежать попадания подземных вод в цокольный этаж. Необходимое количество рубероида будет также зависеть от площади стенок конструкции. Обычно на возведение опалубки для фундамента 10 на 10 тратиться примерно 15% общей стоимости основания.

Необходимое количество арматуры

Теперь можно рассмотреть, сколько нужно арматуры для сооружения фундамента 10 на 10. Стоит отметить, что арматура является едва ли не самым дорогим элементом основания. Для ее монтажа потребуются металлические прутья диаметром от 0,8 до 1,2 сантиметра (см.

фото). Формула для расчета количества арматуры выглядит следующим образом:

L= 4*P,

где L – это количество материала на основные продольные несущие прутья, а Р — периметр основания в метрах.

Арматуры для установки перемычек потребуется в несколько раз больше. Необходимое количество рассчитывается по формуле:

Бетонный раствор: правила расчета

Основная часть денежных средств уходит как раз на то чтобы залить бетонное основание. Рассчитать сколько кубов бетона надо для фундамента 10 на 10 очень просто. Для этого достаточно лишь рассчитать объем конструкции, после чего полученный результат умножить на коэффициент 1,12. Умножение на коэффициент обязательно, ведь во время работ возможны утечки раствора, а также его усадка.

После того как ясно сколько необходимо кубов бетона необходимо переходить к возможным вариантам получения бетонной смеси. Ее можно заказать готовую.

Это выйдет, конечно же, несколько дороже, но залить фундамент 10 на 10 можно будет за один день, что значительно ускорит строительные работы (см. фото).

Совет

Если спешить некуда, сделать бетонный раствор можно и самому. Для этого нужно учитывать следующее:

смесь делается из цемента, песка и щебня, смешанных в пропорции 1:3:5;

стоимость доставки материалов;

стоимость электрической энергии и т.д.

Суммируя вышеописанное, можно получить действительную стоимость монтажа основания. При этом к получившейся сумме не нужно забывать добавлять оплату работы строителей.

В некоторых случаях самостоятельное изготовление бетонной смеси с учетом потраченного времени может вылиться в ту же сумму, что и готовый раствор.

Для того чтобы получить более точные расчеты можно также обратиться за помощью к специалисту, который учтет все нюансы работ, но за это нужно будет заплатить отдельно.

Если речь не идет о небольшом деревянно доме, где потолок представляет собой простейшую балочную конструкцию, в строительстве сталкиваются с проблемой.

  • Крыша – довольно сложная многослойная конструкция. Так что ошибки при ее сооружении или неправильный выбор материала чреваты нарушением герметизации, и.

  • Схема армирования и расчет арматуры для ленточного фундамента

    Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность постройки.

    Являясь основой здания, фундамент принимает на себя нагрузку и перераспределяет ее на грунт.

    Верхняя плоскость конструкции, представляющая собой основу для внешних и внутренних стен, называется обрезом, а нижняя, выполняющая функцию распределения нагрузки – подошвой.

    Источник: http://armaturasila.ru/armatura-dlja-fundamenta/skolko-armatury-fundament-10h20.html

    Сколько арматуры надо на фундамент

    Фундамент служит опорой для здания, его основной несущей конструкцией, воспринимающей и равномерно распределяющей по основанию нагрузки от возведенного над ним строения. Обычно для строительства жилых домов используют ленточные, плитные или свайные фундаменты. Выбор типа и мощности фундамента определяется строением грунтов и конструктивными особенностями возводимого здания.

    Сколько необходимо арматуры для фундамента, решается на основании расчета, выполняемого для каждого отдельного строения.

    Если расчет выполнен неверно и фундамент получился недостаточно прочным, то дом может покоситься и разрушиться. С другой стороны, неоправданное увеличение мощности фундамента многократно увеличивает стоимость строительства, что также не приветствуется.

    Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и характеристик участка.

    Расчет арматуры для сплошного (плитного) фундамента

    Сплошной (плитный) фундамент чаще всего используется при возведении жилых домов. Его прочность напрямую зависит от диаметра арматуры. Если на грунте с хорошей устойчивостью возводится легкий дом, то для устройства фундамента подойдет стальной арматурный прут сечением 10 мм, если на слабом грунте возводится тяжелое строение, то арматура должна быть не менее 14–16 мм.

    Чтобы узнать, сколько арматуры надо на фундамент, нужно исходить из следующих данных:

    • в сплошном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
    • на 1 м фундамента расходуется 5 прутьев арматуры, то есть на фундамент размером 10×10 м требуется 50 прутьев длиной 10 м;
    • обвязка плитного фундамента выполняется двумя арматурными поясами, следовательно, количество прутьев следует увеличить вдвое и прибавить необходимое количество прутьев для поперечной обвязки;
    • для скрепления элементов арматурной конструкции используют вязальную проволоку, которую тоже нужно включить в расчет.

    Расчет каркаса ленточного фундамента

    Обеспечить необходимую устойчивость здания в условиях слабых грунтов способен ленточный фундамент, но в сравнении с другими типами фундаментов он требует значительного расхода материалов и больших трудозатрат.

    Такой фундамент выполняется в виде ленты, располагаемой по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее эксплуатации.

    Для этой цели подходит арматурный прут на 10–12 мм в диаметре.

    При расчете учитываются следующие параметры:

    • Длина и ширина основания фундамента – для примера берем ленточный фундамент на 40 см под дом размером 10×10 м, в котором имеется одна внутренняя несущая стена, в этом случае общая длина ленточного фундамента равна 4×10+10=50 м.
    • Число прутьев на единицу длины – для того, чтобы фундамент получился достаточно прочным в него нужно заложить 3 прута.
    • Количество поясов – обвязка фундамента выполняется минимум из двух поясов, таким образом, всего требуется 4 прута. В общей сложности на ленту фундамента необходимо 40 прутьев длиной по 10 м.
    • Шаг ячеек в арматурном каркасе фундамента не должен быть больше 50 см – для поперечной обвязки потребуется еще по 30 м арматуры на каждую ленту фундамента.
    • Затем нужно умножить полученное количество арматуры на число лент фундамента.

    Расчет арматуры для столбчатых фундаментов

    При расчете арматуры для столбчатых фундаментов исходят из следующих положений:

    • для обвязки столбчатых фундаментов можно использовать арматуру от 10 мм;
    • на 1 столб квадратного сечения необходимо 4 прута, на столб круглого сечения – 3–4 прута;
    • прутья устанавливают вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
    • горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

    Посчитать сколько арматуры надо на фундамент, можно самостоятельно, но лучше все же поручить эту работу специалистам.

    Обычно все расчеты выполняются на стадии проектирования и учитывают все возможные нагрузки, о которых человек несведущий может просто не догадываться.

    Надеемся, что наша статья поможет вам избежать ошибок при обустройстве фундамента.

    Источник: https://www.stroitelstvosovety.ru/stroitelstvo-fundamenta-svoimi-rukami/skolko-armatury-nado-na-fundament

    Как правильно выбрать арматуру для фундамента

    Последнее обновление: 2019. 03.28

    Арматура – это довольно общее понятие, под этим названием в данной статье мы имеем в виду элементы, усиливающие бетонную конструкцию. Бетон – не самодостаточен. Это крепкий, но, в то же время, хрупкий материал, не обладающий никакой гибкостью. При появлении трещин бетон просто разваливается. Но совсем другое дело – железобетон!

    Железобетон – это комбинированный материал, состоящий из бетона, который несет основную нагрузку, и стальных стержней, помогающих ему в этом. Эти стержни и называются “арматура”.

    Фактически, это стальной стержень цилиндрической (или близкой к цилиндру) формы. Сталь и бетон очень “подходят” друг другу: они сочетаются между собой, дополняя и тем самым усиливая свойства друг друга.

    Эти материалы имеют прекрасное сцепление друг с другом.

    Виды арматуры

    Арматура различается по:

    1. Составу. Металл, используемый для арматуры, может быть как мягкий, так и более твердый (но хрупкий).

    2. Форме. Армирующие стержни могут быть как гладкими цилиндрическими, так и с шероховатостями, выступами разных форм. “Выступы” нужны для того, чтобы усилить сцепление бетона и стали.

    3. Диаметру. Диаметр арматуры для фундамента (и другие её параметры) выбираются в зависимости от задач и нагрузок армируемой конструкции.

    4. Свариваемости. Не всю арматуру можно сваривать при сборке арматурного каркаса. Это свойство зависит от того, какая сталь используется для арматуры.

      Чтобы применять сварку для сборки арматурного каркаса, сталь арматуры должна быть специально подготовленной при выплавке для этой операции.

      Если сварить арматуру, не предназначенную для такой операции, то произойдет ухудшение свойств арматуры.

    Какую арматуру использовать для фундамента?

    Сегодня мы хотим осветить вопрос именно арматуры под фундамент. Фундамент – это самый широко используемый железобетонный элемент в конструкции дома. Вопрос армирования фундамента – один из самых актуальных. Правильно выполненный фундамент – это залог “здоровья” здания, гарантия прочности и долговечности всей конструкции дома.

    Так, все же, какая должна быть арматура фундамента дома? Правильно на этот вопрос можно ответить после расчета всей конструкции дома. То есть, чтобы совершенно точно быть уверенным в своем выборе, нужно просчитать конструкцию фундамента и потом выполнить расчёт арматуры.

    Мы уверены, что расчет должен выполнять квалифицированный специалист.

    Но если по какой-то причине вы решите выполнять расчёт сами, то знайте: если ваш дом стоит на не проблемных грунтах, и он не больше двух этажей (без цокольного этажа и без подвала), то под свою ответственность можно воспользоваться типовыми решениями и расчётами. То есть, выбрать параметры фундамента и количество арматуры из предложенных в специализированной литературе, справочниках.

    Вот пример стандартных таблиц, из которых можно выбирать свои решения и показания (арматура для ленточного фундамента тоже выбирается по подобным таблицам).

    Вариант армированияДиаметр рабочей арматуры, ммКоличество арматурных стержней, шт
    в одном поясев сечении фундамента
    11024
    21036
    31224
    41236
    51436

    Если мы не говорим про свайные фундаменты, то большинство фундаментов усиливается металлической арматурой, уложенной вдоль и поперёк (пруты перекрещиваются, образуя единую сетку).

    Для того, чтобы прутья не сдвигались относительно друг друга во время заливки бетона, они свариваются или связываются между собой вязальной проволокой в каждой точке касания. В теле бетона арматура располагается примерно в пяти сантиметрах от поверхности.

    Необходимо делать два яруса армирования: верхний (предназначен для работы на изгиб фундамента вверх) и нижний (для защиты от изгиба вниз). В середине фундамента армировку производить не нужно.

    Обратите внимание

    Строительство фундамента – работа, требующая вдумчивого и тщательного подхода, ведь цена ошибки – аварийный дом. Необходимо со всей серьезностью отнестись к этому этапу строительства. Также хотим напомнить, что арматуру для фундамента можно выбрать на “Первой Металлобазе”: близко, быстро, и с доставкой!

    Любая постройка дома своими руками начинается с фундамента. Он принимает вес дома на себя. Поэтому правильный выбор фундамента позволит построить качественный и долговечный дом.

    Подробнее

    Профильная труба – металлопрокат, который используется повсеместно для создания объемных каркасов и конструкций: перекрытий (ферм), гаражей, заборов, навесов.

    Подробнее

    Сетки кладочные популярны в строительстве: они делают конструкции надежными и прочными, устойчивыми к деформациям.

    Подробнее

    Трубы ВГП (газопроводные) – изделия, основная задача которых – транспортирование воды и газа. Труба ВГП не сдает своих позиций даже на пике популярности современных материалов.

    Подробнее

    Выбор въездных ворот – непростая задача, требующая осмысления и планирования. Нужно определиться с размером ворот – он зависит от транспорта, который будет заезжать на участок.

    Подробнее

    Источник: https://www.1metallobaza.ru/blog/armatura-dlya-fundamenta

    Фундамент 10 на 10 на 10: сколько стоит ленточное и плитное основание для дома, цена

    Любое фундаментное строительство начинается составлением сметы. Это позволяет приблизительно определить его стоимость и рационально распределить финансы на требуемые направления.

    Поскольку фундамент является начальным этапом любой постройки, то расчеты начинаются именно с него.

    В настоящей статье будет рассмотрено, сколько стоит железобетонный фундамент дома 10 на 10 мразличного типа.

    Основные затраты приходятся на расход стройматериалов, поэтому стоимость транспортных расходов, оплаты труда рабочих и аренды строительной техники рассматриваться не будут.

    Начинать строительство основания необходимо с учетом планировки всего строения. На участке должны быть размечены все несущие и дополнительные стены. Для подсчета сразу же нужно решить, какими будут габариты основания. Конечно, ленточный фундамент 8х10 м обойдется дешевле, но так как мы возводим основание 10 х 10 м, то все расчеты привязываем именно к нему.

    Допустим, глубина его залегания с учетом цоколя будет составлять 1,7 м, ширина — 0,5 м, а общая длина всей ленты — 62 м. Зная габариты фундамента, определим необходимое количество арматуры и бетона для его возведения.

    Для создания каркаса обычно используется рифленая арматура, имеющая сечение 10-16 мм. Мы будем использовать среднее значение, то есть диаметр 12 мм. Арматурный каркас состоит из 4 продольных прутьев, которые соединены между собой перемычками. Для перемычек можно использовать и рифленую, и гладкую арматуру. Сечение перемычек возьмем 10 мм.

    Важно

    Внимание! Габариты арматурного каркаса должны быть меньше габаритов фундаментной ленты на 5 см от каждой из его сторон для исключения образования коррозии арматуры.

    Таким образом, габариты каркаса будут составлять 35 см х 1,5 м. Зная общую длину ленты, подсчитываем количество продольных прутьев: 62 м х 4 = 248 м.

    Далее подсчитываем количество вертикальных и горизонтальных перемычек для одного кольца: 1,5 х 2 +0, 35 х 2 = 3,7 м. Теперь определяем количество таких колец: 62 м : 0,5 м = 124 шт.

    Добавляем крайнее кольцо и получаем 125 шт. Длина арматуры для перемычек будет равна: 125 х 3,7 = 463м.

    По этим данным производится точный расчет стоимости арматуры. Необходимо учесть количество проволоки для вязки каркаса. На одно соединение уйдет 30 см проволоки. На каждом кольце будет 4 отрезка. Получается 124 х 4 = 496 соединений. Общее количество проволоки составит 496 х 0,3 м = 149 м.

    Для облегчения процесса заливки монолитного фундамента проще всего заказать доставку бетонного раствора в миксере непосредственно с бетонного завода. Намного дольше будет изготавливать бетон самостоятельно, даже имея в своем распоряжении электрическую бетономешалку.

    Необходимое количество бетонной смеси определяется по общему объему ленточного основания. Объем основания высчитывается путем перемножения высоты, длины и ширины железобетонной ленты. В нашем случае он составит 0,5 м х 62 м х 1,7 м = 52,7 кубометра. При округлении данной суммы получаем 53 куба бетона.

    Приплюсовав стоимость бетона к стоимости песчаной подушки, добавив стоимость подвоза бетона на миксере, можно подсчитать, сколько стоит ленточный фундамент 10х10 м.

    Совет

    В случае, если бетон изготавливается самостоятельно, необходимо учесть расход всех его составляющих на 1 кубометр готового раствора.

    Так вот, для получения бетона М200 потребуется песка — 760 кг, цемента М400 — 320-330 кг, щебня — 1100 кг, воды — около 150 л.

    По такому же алгоритму производится вычисление стоимости плитного фундамента, который состоит из монолитной железобетонной плиты. В некоторых случаях требуется большее количество стройматериалов, особенно, если плита имеет солидную толщину. На вопрос — сколько стоит фундамент для дома 10х10 м, сразу сказать невозможно. Все это зависит от размеров основания и марки используемого бетона.

    Чтобы сделать фундамент под дом 10х10 ммаксимально качественным, необходимо использовать арматуру диаметром 10-12 мм. Располагаются прутья двумя поясами, соединенными между собой перемычками. Каждый пояс выглядит как арматурная сетка с размером ячейки 20 см. Перемычки, при толщине каркаса 20 см, имеют длину 25 см.

    На 10 метров плиты потребуется 51 пруток длиной 10 м. Перпендикулярная сетка потребует также 51 пруток. Итого — 102 прута. Второй пояс состоит из такого же количества арматурных прутьев, поэтому всего нужно подготовить 204 штуки по 10 м. Что касается перемычек, то их число равно количеству пересечений продольных и поперечных прутьев. Для двух поясов это число равно 51 х 51 = 2601 шт.

    Если перемычки ставить не на каждый стык, а через один, что вполне допустимо, то можно ограничиться числом 1301 шт. Число стыков равно числу кусков вязальной проволоки, умноженному на 2. Следовательно, потребуется 5202 куска проволоки. Каждый кусок должен иметь длину порядка 30-40 см.

    Количество бетона, которое требуется для изготовления плитного основания, подсчитывается очень просто. Определяется общий объем плиты, который будет равен объему бетона.

    В нашем случае высчитать объем плиты можно следующим образом: умножить длину плиты на ее ширину и высоту. Например, толщина плиты запланирована 30 см.

    Тогда, путем умножения, получаем: 10 м х 10 м х 0,3 м = 30 кубов.

    Зная стоимость кубометра бетона, легко можно просчитать общую стоимость фундамента, включая арматуру, вязальную проволоку и необходимое количество гидроизоляции.

    Обратите внимание

    При расчетах также нужно учитывать стоимость песчаной или гравийной подушки, аренду землеройной и подъемной техники, стоимость транспортных услуг по подвозу бетонного раствора и прочих материалов, оплату труда наемных рабочих, а также некоторые другие факторы.

    Как видите, вполне возможно просчитать заранее примерную себестоимость строительства фундамента размерами 10 х 10 м для дома.

    Источник: http://opalubok.ru/fundament-dlya-doma-10-x-10.html

    Сколько арматуры надо на ленточный фундамент – Фундамент своими руками

    Монолитный фундамент обязательно должен быть армированным, чтобы хорошо переносить деформационные и прочие нагрузки. В идеале арматурные прутья должны работать на растяжение, а бетон должен принимать на себя сжимающие нагрузки.

    В том случае, если Вы самостоятельно возводите ленточную несущую конструкцию для дома, то придётся рассчитать не только бетонную смесь, также необходимо будет провести расчёт арматуры на ленточный фундамент.

    В данной статье будет рассказано о том, как выбрать правильную арматуру, а также как рассчитать необходимое для строительства количество данного материала.

    Какое количество арматуры положить в фундамент?

    Для большей понятности для читателей расчёт арматурных изделий будет производиться на примере ленточного основания со следующими параметрами: высота 600 миллиметров, ширина ленты 400 миллиметров.

    Минимальное допустимое количество арматуры, которое может содержаться в монолитном ленточном фундаменте, определено СНиП «Бетонные и железобетонные конструкции».

    В данном документе говорится о том, что содержание арматурных изделий не должно быть меньше 0,1% от суммарной площади сечения ЖБ-элемента.

    Расчёт арматуры монолитного ленточного фундамента должен учитывать отношение ленты и общего сечения арматурных прутьев.

    Площадь сечения ленты в нашем случае будет равняться 600*400=240000 мм.2. Учитывая эти данные, определяется количество арматурных прутьев, с помощью которых будет выполнено продольное армирование несущей конструкции.

    При расчётах Вы можете использовать нижеприведённую таблицу. Необходимо перевести квадратные миллиметры в квадратные сантиметры, а полученное число затем умножить на 0,001. То есть 240000 мм.2 = 2400 см.2, 2400 см.

    2*0,001 = 2,4 см.2.

    После получения данных параметров, расчёт арматуры для ленточного фундамента должен проводиться с использованием специализированной литературы.

    Важно

    В пособии по проектированию «Армирование элементов монолитных железобетонных зданий» указано, что если длина стороны основания превышает 3 метра, то разрешается применение арматурных прутьев, диаметр которых составляет 12 и более миллиметров.

    А чтобы нагрузки, приходящиеся на несущую конструкцию, более равномерно распределялись, следует создать два армирующих пояса, которые будут содержать в себе по два арматурных прута вышеописанного сечения.

    Если армирующий каркас в высоту не превосходит 800 миллиметров, то минимальный диаметр поперечных арматурных изделий не должен быть меньше 6 миллиметров, а также меньше четверти от диаметра продольных прутьев. В том случае, если каркас выше 800 миллиметров, то расчёт арматуры должен проводиться с учётом минимального диаметра арматурных изделий в 8 миллиметров.

    Расчёт и выбор армирующих изделий для плитных несущих конструкций осуществляется по такому же принципу. Только площадь сечения фундамента, выраженную в квадратных сантиметрах, следует умножить на количество продольных арматурных прутьев.

    А как провести расчёт арматуры для столбчатого основания? Можно использовать прутья сечением 10-12 миллиметров. Для столбов, диаметр которых меньше 200 миллиметров, хватит трёх прутьев. Если возрастает диаметр сваи, то возрастает и количество необходимых арматурных изделий.

    Гладкая шестимиллиметровая арматура пригодится в качестве связки для вертикально стоящих прутьев.

    При самостоятельном армировании несущей конструкции очень важным этапом является проведение максимально точных расчётов армирующих изделий перед их закупкой. В нижеприведённых примерах будет показан расчёт арматурных изделий для столбчатой, ленточной и плитной несущей конструкции, за основу будет взят дом 10×6 метров.

    Расчёт количества арматуры под ленточный фундамент

    Суммарная длина основания будет равняться 10000*2+(6000-2*400)* = 35600 мм. или 35,6 метров. Общая длина продольных армирующих изделий составит 35,6*4+10 = 152,4 метров при учёте общего количества запусков арматуры общей длиной 10 м. (40*250 = 10000 мм.) и использовании 4 прутьев, уложенных вдоль. В этих расчётах не учтена арматура гладкого профиля.

    Длина поперечной арматуры (и вертикальной и горизонтальной) с учётом отступа от поверхности бетона на 50 мм. будет равна 300*2*500*2 = 1600 мм. или 1,6 метров.

    Совет

    Если суммарная длина ленточного основания равна 35,6, а шаг между прутьями равен 300 мм., то таких соединений будет 35,6/0,3 = 119.

    В итоге конечная длина всех вместе взятых поперечных гладких арматурных прутьев будет равна 119*1,6 = 190,4 метров.

    Расчёт арматуры для свайного буронабивного фундамента

    В этом примере будем «строить» несущую конструкцию под такой же дом, но с применением буронабивных свай, расстояние между которыми будет составлять 2 метра, также в ход пойдёт сорокасантиметровая железобетонная обвязка. Нам понадобится 16 двухметровых столбов диаметром 20 сантиметров и высотой 2 метра. Какое количество армирующих изделий необходимо для такого основания?

    Для каждой сваи потребуется 4 прута арматуры длиной 2350 мм.: 2 метра арматуры на саму сваю и 350 миллиметров, чтобы связать её с каркасом ростверка. В итоге на один буронабивной столб понадобится 9,4 метра арматуры (4*2350 мм.), а на 16 столбов нужно 150,4 метров армирующих изделий.

    Чтобы правильно сформировать каркас, понадобится арматура гладкого профиля, с помощью которой будут соединены 4 вертикально стоящих прута в трёх местах. Одно соединение в длину представляет примерно 600 мм. (3*200), а три соединения – 1,8 метра.

    Чтобы сформировать каркас столбов из гладкой арматуры, потребуется 1,8*16 = 28,8 метров.

    Источник: https://postroifundament.ru/skolko-armaturyi-nado-na-lentochnyiy-fundament.html

    Использование арматуры для фундамента диаметром 10 мм

    Ни одна постройка, будь то небольшой дачный домик или гигантский небоскрёб, не может обойтись без фундамента.

    Основной же конструктивной частью монолитного фундамента является внутренний каркас, монтируемый из арматуры.

    Согласно данным лабораторных испытаний, внутренний каркас в разы увеличивает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «хождении» грунта.

    Виды арматуры, применяемой для монолитных фундаментов

    На современном строительном рынке представлен огромный ассортимент различной арматуры. Она различается по своему диаметру, материалу изготовления, технологическим особенностям.

    При строительстве частных домов наиболее распространённым является ленточный заливной фундамент. При его заливке самым востребованным является прокат диаметром от 8 до 12 мм, реже – до 16 мм.

    Наиболее же распространённый вариант для устройства фундамента – прокат сечением 10 мм.

    Обратите внимание

    При создании каркаса ленточного бетонного основания деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм.

    Дело в том, что арматура диаметром 10 мм идеально отвечает технологическим требованиям СНиП для лёгких построек. Она обладает достаточной прочностью, и в то же время – умеренной ценой.

    Таким образом, её использование позволяет застройщику получить достаточно прочный каркас, в то же время избежав перерасхода сметных средств.

    Выбор диаметра полностью зависит от предполагаемых нагрузок. Поэтому, для возведения прочного основания постройки нужно не ошибиться с определением необходимого диаметра, а также количества ниток.

    Расчёт количества арматуры в каркасе

    Арматура 10 мм

    Особенности использования 10-мм стального проката даны в таблицах строительных нормативов (СНиП). Согласно этим нормам, отношение площади сечения каркаса к общей площади сечения фундамента должна составлять 1 к 1 000.

    То есть, если площадь поперечного сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса – 10 кв. см. Зная, что площадь сечения 10-мм стального прутка составляет 0,78 кв.

    см, можно рассчитать, сколько «нитей» нужно будет использовать в фундаменте данного сечения.

    В представленной ниже таблице указано, сколько «ниток» арматуры различного диаметра будет нужно для создания каркаса того или иного сечения. С помощью этого норматива можно рассчитать, сколько надо будет 10-мм арматуры для возведения основания нужной длины.

    Пример расчета

    Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м.

    Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену.

    Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).

    Арматура в ленточном фундаменте

    Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.

    Важно

    Следующий шаг — высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.

    При произведении расчётов, для большей надёжности каркаса, все данные необходимо округлять в большую сторону. Ещё лучше — брать все данные с разумным запасом (10-15%).

    Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м. При этом, 400 метров –  расход арматуры только на продольные нити, без учёта поперечных перемычек.

    Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.

    Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг.

    Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом.

    Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.

    Разновидности 10-мм арматуры

    По области применения и своим конструктивным особенностям 10-мм арматура подразделяется на два основных класса:

    Главной отличительной особенностью рабочей арматуры является её рифлёная поверхность. Это необходимо для её лучшей сцепки с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическое значение нагрузки на фундамент. При создании пространственного внутреннего каркаса применяется она в основном для продольных нитей, реже – для поперечных перемычек.

    Монтажная арматура имеет гладкую поверхность и используется чаще всего в качестве поперечных перемычек. Она придаёт каркасу внутреннюю жёсткость, не позволяя ему деформироваться под действием нагрузок.

    Совет

    По виду материала изготовления вся современная арматура делится на два вида – стальная и стеклопластиковая. Посмотрите видео, как использовать стеклопластиковую арматуру.

    Стальная арматура проверена десятилетиями использования в строительной промышленности. Главными её достоинствами являются:

    • Отличная гибкость и в то же время замечательная прочность, достигающая показателя 19 кН.
    • Функциональность в использовании. Металлический каркас возможно не только связывать, но и сваривать.
    • Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.

    Стеклопластиковая арматура

    Стеклопластиковая арматура, не так давно появившаяся на нашем строительном рынке, также имеет ряд собственных преимуществ:

    • Устойчивость к влаге. Стеклопластик в принципе не подвержен коррозии, что делает арматуру из него весьма долговечной.
    • Высокая прочность. По этим характеристикам стеклопластик мало в чём уступает стали.
    • Лёгкость. Малая масса позволяет максимально облегчить общий вес каркаса.

    В качестве итога можно сказать, что выбор того или другого варианта арматуры, вида каркаса и так далее, должен опираться на соответствующие строительные нормативы. В данном случае, при устройстве фундамента, прежде всего нужно принимать во внимание массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.

    Источник: http://FundamentAya.ru/job/armirovanie/armatura_dlya_fundamenta_10.html

    Расчет арматуры для монолитного фундамента

    Здравствуйте, друзья! Сегодня публикую статью по теме арматуры. Для того чтобы фундамент был надёжный и служил долгие десятилетия, его необходимо армировать. Расчёт необходимого количества арматуры для фундамента зависит от типа фундамента.

    Если не учесть свойства грунта и количество арматуры, фундамент может получить разрывы уже после первой зимовки. В статье дана информация по расчёту количества арматуры при разных типах фундамента и грунтов.

    Для монолитного фундамента на устойчивых грунтах и лёгком доме используется арматура с диаметром 10 мм. На подвижном грунте диметр увеличивается до 15 мм. Армирование делается в 2 ряда. Размер ячеек – 200 мм (при неустойчивом грунте или тяжёлом строении 150 мм).

    Пример расчёта арматуры для плиты монолитного фундамента размером 10Х10 м.

    Из расчёта ячейки в 200 мм на 1 м уходит 5 прутьев арматуры. Соответственно на 10 м будет 50 прутьев. Прибавляем столько же на поперечный слой и умножаем на 2 (второй ряд). Дальше прибавляется поперечная обвязка и проволока для вязания. Прутья при поперечной обвязке должны быть друг от друга на расстоянии до 400 мм.

    Расчет каркаса ленточного фундамента

    За счёт меньшей площади, но большей высоты, ленточный фундамент значительно меньше подвергается давлению, если его сравнивать с монолитным фундаментом. Диаметр прутков арматуры в большинстве случаев берётся 10 мм и только при больших нагрузках и сложных грунтах, диаметр может доходить до 14 мм.

    Строительные нормы: п.8.3.6 СП52-101-2003 для ширины фундамента до 400 мм должно быть два стержня арматуры. Расстояние между вертикальными прутьями арматуры должно быть менее 400 мм.

    Обратите внимание

    В ширину каркаса, не зависимо от его высоты, делают 2 пояса. Прутки арматуры идущие вдоль каркаса, должны быть ребристыми, т.к. они берут на себя больше нагрузки. Остальные прутки могут быть гладкими.

    Прутки арматуры, которые идут вдоль каркаса ленточного фундамента, крепятся на расстоянии 5 мм от поверхности. При расчёте каркаса арматуры ленточного фундамента, можно ориентироваться на рис. (см. ниже). Все размеры представленные на рисунке являются ориентировочными.

    Расчет арматуры столбчатых фундаментов

    Для столбчатого фундамента используют 4 вертикальных прута арматуры диам. 10 мм (при небольших круглых столбах 3 прута). Вертикальные прутья идут на всю высоту столба и должны быть ребристыми. Горизонтальная обвязка делается с шагом около 300 мм, но не больше 500 мм.

    Сколько весит арматура?

    Если необходимо рассчитать цену арматуры по весу (в продаже цена считается за кг), можно воспользоваться таблицей, в которой по диаметру арматуры можно определить её вес. Для увеличения кликните по таблице.

    В качестве дополнительных материалов, рекомендую ознакомиться со статьями:

    Источник: http://dom-sad911.ru/skolko-armatury-nuzhno-dlya-fundamenta/

    Расход арматуры на фундамент



    Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

    Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

    Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

    Метраж на ленточный фундамент

    Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания.

    Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм.

    Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

    Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
    6 × 4 = 24 м.
    Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
    24 × 2 × 2 = 96 м.

    Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент.

    Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
    96 + 16 = 112 м.
    Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
    24/0,5 = 48 шт.

    Важно

    Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
    (0,3 + 1) × 2 = 2,6 м.
    Определяем общий метраж гладких прутьев:
    2,6 × 48 = 124,8 м ≈ 125 м.

    Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

    Метраж на плитное основание

    На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

    Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
    6/0,2 = 30 шт.
    Общее количество прутьев на одну сетку будет больше в 2 раза:
    30 × 2 = 60 шт.

    Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
    60 × 6 = 360 м.

    Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
    360 × 2 = 720 м.

    Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

    Метраж для буронабивных свай

    Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

    Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
    24/1,5 = 16 шт.
    Считаем, сколько нужно ребристых стержней на одну сваю:
    (1,5 + 0,3) × 3 = 5,4 м.
    На все сваи уйдет:
    5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.

    Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
    3,14 × 0,2 = 0,628 м.
    Таких хомутов на одну сваю потребуется как минимум два:
    0,628 × 2 = 1,256 м.

    Совет

    На все 16 буронабивных свай гладких прутьев потребуется:
    1,256 × 16 = 20,096 м ≈ 20 м.

    Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

    В заключение статьи

    Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

    Методика расчета фундамента Надежным и долговечным фундамент может быть лишь тогда, когда перед его устройством проведены все необходимые расчеты. В первую очередь это касается определения величины площади подошвы. Данный показатель напрямую связан с грунтовыми условиями на участке. Мы постарались подробно описать методику расчета фундамента.
    Мангал из металла и не только Собираетесь на природу – не забудьте прихватить с собой мангал! Нет оного в наличии? Конечно, можно сбегать в магазин и купить, но почему бы не сделать своими руками такой же, если не лучше, металлический мангал? Работы займут максимум пару часов. Мы попробуем подробно объяснить процесс изготовления этого незамысловатого приспособления.
    Дизайн интерьера бани и сауны Как сделать банную процедуру по-настоящему классной? Для этого важно соблюдение трех условий: удачная компания, исправная каменка и действительно уютный интерьер бани. В этой статье мы не сможем помочь вам советом относительно первых двух условий, зато расскажем об основных правилах оформления парной, моечной и комнаты отдыха. С легким паром!

    Источник: http://CdelayRemont.ru/rasxod-armatury-na-fundament

    Расчет того, сколько арматуры надо на фундамент

    В настоящее время трудно представить повседневную жизнь без строительства. Ежегодно во всем мире возводится тысячи новых зданий и сооружений. Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции.

    Чтобы основа была более прочной и долговечной, много лет назад придумали его армирование. Армирование позволяет повысить твердость и жесткость фундаментной основы. Таким образом создается своего рода крепкий каркас. В обычном состоянии фундамент может подвергаться разрушению.

    Чаще всего это происходит в результате сжимания конструкции или при растяжении.

    Схема армирования монолитной плиты.

    Стальной каркас позволяет предупредить растяжение фундаментной основы. На сегодняшний день для армирования используют стальные прутья различной толщины. Нередко их связывают при помощи проволоки в единую решетку. Используют специальную проволоку, обеспечивающую вязку каркаса.

    Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла. Данный показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным.

    Рассмотрим более подробно, сколько арматуры надо на фундамент, однако для более точного результата, такого как расчетные данные, понадобится квалифицированная помощь специалиста.

    Перед тем как возводить столбчатый фундамент, потребуется рассчитать арматуру. Данная конструкция является облегченной в отличие от монолитной, поэтому количество металлических прутьев небольшое. Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Прутья используют как горизонтальные, так и вертикальные.

    Вертикальные являются основными, располагаются они сверху вниз по всей длине столбиков. Вертикальные прутья должны иметь ребристую поверхность. Основная же функция горизонтального каркаса из металла — сцепление основного каркаса. Для армирования каждого столбика в большинстве случаев требуется не более 4 прутьев, которые устанавливают по всей высоте.

    Количество арматуры во многом зависит от ширины столбов.

    Армирование фундамента.

    Обратите внимание

    Посчитать арматуру довольно просто. Если диаметр столба равен 20 см, то достаточно взять 4 стальных прута и равномерно распределить их внутри.

    Если же столб более широкий, то количество прутьев целесообразно увеличить до 6 — 8. Расстояние между вертикальными стержнями составляет около 10 см.

    При этом они соединяются между собой горизонтальной проволокой сразу в четырех участках. Подойдет сечение в 6 мм.

    Таким образом, при высоте столба 2 метра и толщине 20 см нужно взять 8 метров ребристого материала и примерно 1,2 метра гладкой. Общий объем зависит от числа опорных элементов.

    Формула для получения длины выглядит следующим образом: Х = A х B х C, где A — это высота столба, B — необходимое число прутьев для конструкции заданной ширины, С — количество столбов.

    Источник: https://moifundament.ru/armirovanie/skolko-armatury-nado.html

    Как рассчитать количество арматуры для заливки фундамента?

    Казалось бы, всем понятно, что прочность и долговечность фундамента — это основа будущего дома. Ошибки, допущенные на этапе проектирования, армирования и заливки фундамента, в дальнейшем исправить практически невозможно. Поэтому во избежание трещин в фундаменте под действием нагрузок и движения грунта необходимо правильно рассчитать количество бетона, который будет работать на сжатие, а также количество и диаметр арматуры, которая будет работать на растяжение. В комплексе правильный расчет арматуры и четкое выполнение работ согласно проекту обеспечит вашему дому надежный фундамент на долгие годы.

    Фундаменты бывают разные, и расчет арматуры для каждого из них проводится по отдельной схеме:

    1. Ленточный фундамент — наиболее популярный вид фундамента для частных домов.
    2. Свайный буронабивной — используется на слабом грунте при глубине промерзания до 1,5 метров.
    3. Свайно-ростверковый — это сочетание свай и железобетонной ленты, которое обходится дешевле ленточного фундамента, но при этом отлично себя показывает на склонах и при подвижной почве.
    4. Столбчатый фундамент — применим для легких домов и построек.
    5. Плитный фундамент – самый прожорливый в плане использования бетона и арматуры фундамент, который очень дорого обходится в частном домостроении.

    Чтобы материал был более полезен для тех, кто пытается произвести расчет количества и диаметра арматуры самостоятельно, мы проведем расчет на примере ленточного фундамента под дачный дом 6 на 8 метров, а потом сравним расход арматуры на этот же проект с плитным и столбчатым фундаментом.


    Металлобаза «Аксвил» продает оптом и в розницу:

    • АРМАТУРУ РИФЛЕНУЮ А3 • ВЯЗАЛЬНУЮ ПРОВОЛОКУ • СВАРНУЮ СЕТКУ

    Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.



    Схемы армирования ленточного фундамента

    Для расчета количества и диаметра арматуры в первую очередь нужно определиться со схемой армирования фундамента. В зависимости от нагрузки на фундамент и пучинистости грунта для строительства частных домов чаще всего применяют армирование:

    1. Четырьмя стержнями арматуры;
    2. Шестью стержнями арматуры;
    3. Восемью стержнями арматуры.

    Как же определиться со схемой армирования, чтобы она была достаточно надежной, но в то же время не излишне затратной?

    Согласно правилам по проектированию и строительству (СП 52-101-2003), максимальное расстояние между продольными стержнями арматуры должно быть не более 40 см. А также арматурные стержни должны отстоять от края опалубки, верха и низа мелкозаглубленного ленточного фундамента на 5-7 см.

    Исходя из этих данных, если проектом предусмотрен ленточный фундамент шириной 50 см, то лучше всего подойдет армирование в четыре стержня:

    5+40+5=50 см.

    При более широком фундаменте будет целесообразно использовать схему армирования 6-8 стержнями.

    Расчет диаметра продольной арматуры

    От диаметра арматуры зависит прочность всей конструкции: чем толще арматура, тем прочнее. При выборе ее толщины стоит ориентироваться на вес дома и тип грунта. Если грунт плотный, то под нагрузкой от дома он будет меньше деформироваться, а значит, от плиты требуется меньшая устойчивость.

    Второй фактор — это вес здания. Если вы собираетесь построить легкий деревянный дом или гараж, то устойчивость такому дому может обеспечить и арматура диаметром 10 мм. Но если это капитальное строение в несколько этажей, то может потребоваться арматура 14-16 мм. Это все учитывается на этапе разработки проекта и отражается на глубине и ширине фундамента. Далее стоит полагаться на строительные нормы, которые зависят от ширины и высоты фундамента.

    Согласно правилам по проектированию и строительству (СНиП 52-01-2003), минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты.

    Для того, чтобы посчитать площадь поперечного сечения фундамента, нужно его ширину умножить на высоту. Допустим, высота нашего фундамента 80 см. Тогда при ширине 50 см поперечное сечение даст:

    80*50=4000 см2

    Тогда суммарная площадь поперечного сечения арматуры получится:

    4000*0,1%=4 см2

    При схеме армирования в 4 стержня и известной площади суммарного поперечного сечения арматуры в ленточном фундаменте мы можем определить диаметр продольной арматуры по таблице:

    Казалось бы, при площади поперечного сечения арматуры в 4 см2 и 4 стержнях можно сделать вывод, что вам хватит и десятки. Но в таблице видно, что 4 стержня диаметром 10 мм имеют площадь поперечного сечения 3,14 см2. Не попадитесь на эту удочку и не допустите глупых математических ошибок при расчете фундамента вашего дома.

    Выбрав столбец с 4 стержнями арматуры, нам нужно найти значение, наиболее приближенное к 4 см2, но не менее того. Поэтому нам подойдет значение 4,52 см2 и, соответственно, арматура 12 мм в диаметре.

    Согласно таблице, при 4 стержнях площадь их поперечного сечения будет 4,52 см2 при диаметре арматуры 12 мм. Это наиболее ходовой тип арматуры, применяемый для армирования ленточных фундаментов малоэтажных строений.

    Рассчитать диаметр арматуры при схеме армирования шестью или восемью стержнями можно аналогичным образом, найдя необходимой значение в соответствующей колонке.

    Также правилами регламентируется минимальный диаметр арматуры в зависимости от ее длины: При длине фундамента до 3 м этот минимум составляет 10 мм, а при длине от 3 м — 12 мм.

    Также отметим, что продольная арматура железобетонной ленты должна быть одинакового диаметра. Если же вы строите сарай или баню из остатков арматуры, то стержни большего диаметра должны оказаться в нижней части армокаркаса.

    Расчет диаметра поперечной и вертикальной арматуры

    Продольная арматура для ленточного фундамента должна быть рифленой, тогда как поперечная и вертикальная арматура может быть гладкой.

    Рассчитать диаметр поперечной и вертикальной арматуры можно без сложных вычислений. Стоит ориентироваться на данные таблицы:

    В нашем случае при высоте фундамента 80 см для поперечной и вертикальной арматуры можно брать гладкие стержни 6 мм в диаметре. Если же вы строите, скажем, двухэтажный коттедж, то для поперечной и вертикальной арматуры будет достаточно прутьев диаметром 8 мм.

    Расчет количества продольной арматуры

    Очень часто при возведении фундамента в разгар стройки становится понятно, что арматуры не хватает. Или же наоборот: после приемки работ оказывается, что несколько десятков погонных метров арматуры осталось, а ведь она не копейки стоит. А потом еще придется думать, куда ее пристроить. Поэтому так важно на этапе проектирования и планирования точно рассчитать количество необходимой арматуры для заливки фундамента.

    К примеру, наш дачный дом имеет вот такую схему фундамента:

    При фундаменте 6*8 нам потребуется посчитать периметр основания и добавить к нему длину несущих стен, под которыми также будет возводится фундамент. В нашем случае периметр равен:

     6+8+6+8=28 м

    К периметру прибавим еще длину несущей стены:

    28+6=34 м

    Полученную цифру нам необходимо умножить на количество стержней в схеме армирования, в нашем случае на 4:

    34*4=136 м

    При расчете арматуры необходимо помнить, что обычно она поставляется в стержнях длиной 3-6 метров. Далеко не каждый поставщик металлопроката имеет возможность поставлять арматуру длиной 0,5 до 11,7 метров. Чаще всего на месте арматуру приходится резать в размер и стыковать внахлест, как показано на схеме.

    При стыковке арматуры нужно помнить, что соседние прутья должны соединяться не строго друг над другом. Расстояние между соседними соединениями стержней арматуры должно составлять 1,5 длины нахлеста, но не менее 61 см.

    Нахлест рассчитывается исходя из диаметра арматуры, умноженного на 30. В нашем случае это:

    12*30=360 мм (36 см)

    Чтобы добавить припуски с учетом нахлеста, можно:

    1. Посчитать количество стыков;
    2. Прибавить 10-15% к общей сумме длины арматуры.

    Мы воспользуемся вторым способом и прибавим к нашей цифре 10%:

    136+136*0,1=149,6 м

    Учитываем то, что в угловой части фундамента арматуру придется изгибать  с загибом длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков или 20 м всего на весь фундамент. Прибавляем это количество к метражу ребристой арматуры:

    149,6+20=169,6 м

    Итого, для ленточного фундамента дачного дома 6*8 нам потребуется около 170 метров рифленой арматуры диаметром 12 мм.

    Расчет количества вертикальной и поперечной арматуры

    После того, как мы определились, сколько нам нужно купить рифленой арматуры 12 мм, нам нужно рассчитать, сколько потребуется гладкой арматуры диаметром 6 мм.

    Взглянем на схему поперечного сечения фундамента:

    Периметр каждого прямоугольника, который опоясывает продольную арматуру, в нашем случае составит:

    40+70+40+70=220 см (2,2 метра)

    Если взглянуть на припуски в местах соединения и учесть, что некоторые строители вертикальную арматуру вбивают в землю для устойчивости армокаркаса, то к этой сумме смело можно прибавлять сантиметров 20.

    220+20=240 см (2,4 м)

    Теперь нам нужно подсчитать, сколько таких прямоугольников разместится в нашем фундаменте. Это можно сделать двумя способами:

    1. Просто поделив длину нашего периметра и несущих оснований на расстояние между перемычками;
    2. Начертив схему фундамента и подсчитав места связок на чертеже.

    Мы попробуем подсчитать количество связывающих колец на плане фундамента. Связки продольной арматуры вертикальными и поперечными прутьями необходимо производить каждые полметра (допустимо расстояние 0,3-0,8 метра). К тому же, на углах у нас разместится по две таких связки.

    Сперва посчитаем, сколько таких опоясывающих прямоугольников поместится на стене 8 метров. Как видно из схемы, на восьмиметровой стене уже есть 6 угловых элементов. А если принять во внимание, что такие перемычки необходимо делать через каждые полметра, то на ней необходимо будет разместить еще 12 таких соединений. То же самое на второй восьмиметровой стене.

    (6+12)*2=36 штук

    Оставшиеся три стены по 5 метров предполагают еще по 9 перемычек:

    9*3+36=63 перемычки

    Получается, нам нужно длину гладкой арматуры, необходимой для фиксации в неподвижном состоянии продольной арматуры, умножить на количество таких соединений:

    2,4*63=151,2 м

    Получается, что для фундамента нашего дачного домика нам потребуется примерно 170 метров рифленой арматуры диаметром 12 мм и 150 гладкой арматуры диаметром 6 мм.

    Учитывайте также, что в процессе работы часто остается много коротких стержней, непригодных для дальнейшего использования, поэтому к полученной цифре лучше прибавить еще процентов 10.

    170+170*0,1=187 метров диаметром 12 мм

    151,2+151,2*0,1=166,22 метров диаметром 6 мм

    Зачастую поставщики считают количество арматуры не метрами погонными, а тоннами, поэтому на заключительном этапе подсчета вам может потребоваться перевести эти данные из расчета, что вес 1 мп рифленой арматуры 12 мм в диаметре равен 0,89 кг, а гладкой арматуры 6 мм в диаметре — 0,222 кг.

    Итого:

    187*0,89=166,43 кг

    166,22*0,222=39,9 кг

    Расчет количества вязальной проволоки

    В места пересечения продольных, поперечных и вертикальных прутьев стыки связываются проволокой. Сварка при армировании фундамента крайне нежелательна, так как ухудшает свойства металла в местах соединения и может вызвать трещины при вибрации.

    Рассчитать количество вязальной проволоки можно, зная количество стыков и длину проволоки, которая потребуется на каждый стык. Как правило, на каждый стык необходимо 15 см проволоки, сложенной вдвое, итого 30 см (0,3 м).

    Ранее мы подсчитали, что в нашем фундаменте будет 63 перемычки, в каждой из которых 4 соединения для связки проволокой.

    63*4=252 соединения

    Далее нам необходимо количество соединений умножить на длину проволоки, необходимой для  каждого соединения:

    252*0,3=75,6 метров

    Если вы не имеете навыков вязки арматуры, то лучше вязальной проволоки взять с запасом, так как в неумелых руках даже обожженная проволока часто ломается.

    Таким образом, для ленточного фундамента 6*8 с несущей стеной нам потребуется 166,43 кг рифленой арматуры диаметром 6 мм и 40 кг гладкой арматуры, а также 75,6 метров вязальной проволоки.

    Расход арматуры в сравнении с плитным и столбчатым фундаментом

    А теперь попробуем подсчитать, сколько бы нам понадобилось арматуры, если бы мы выбрали плитный или столбчатый фундамент.

    Примерный расчет арматуры для плитного фундамента

    Плитный фундамент состоит из двух арматурных сеток, связанных между собой. Для него, как правило, используется рифленая арматура диаметром 12 мм.

    Ячейка между продольными и поперечными стержнями арматуры в сетке представляет собой квадрат 20*20 см. При фундаменте 6*8 нам потребуется узнать, сколько прутьев арматуры ляжет вдоль каждой стены с шагом в 20 см.

    6/0,2=30 штук по 8 метров

    8/0,2=40 штук по 6 метров

    Если мы суммируем полученные цифры, мы получим количество прутков на одну сетку.

    30*2+40*2=140 штук

    В нашем варианте идеально было бы заказать 80 прутков длиной 6 метров и 60 прутков длиной 8 метров. Но чаще всего арматура продается длиной 3-6 метров, поэтому ее придется стыковать внахлест. Допустим, если заказать всю арматуру длиной 6 метров, то к 140 нужно будет прибавить еще 30 на наращивание по длинной стороне, которые потом разрежутся на трехметровые стержни с запасом на связку внахлест.

    140+30=170 штук

    170*6=1020 м рифленой арматуры

    После этого необходимо соединить верхнюю и нижнюю сетку вертикальными стержнями, которых будет ровно столько, сколько пересечений продольной и поперечной арматуры.

    30*40=1200 соединений

    Допустим, высота плитного фундамента 20 см, то, соблюдая отступ от верха и низа бетонной плиты по 5 см, мы получим расстояние между верхней и нижней сеткой арматуры в 10 см.

    1200*0,1=120 метров вертикальной арматуры

    Общее количество арматуры для плитного фундамента составит:

    1020+120=1122 метра погонных,
    что в 6 раз больше, чем для ленточного фундамента.

    Вязальной проволоки также нужно в несколько раз больше, так как в каждом месте, где пересекаются два горизонтальных и один вертикальный стержень, получится по два узла проволоки. Таких пересечений у нас 1200 в верхней сетке и столько же в нижней. На каждый узел необходимо в среднем 30 см вязальной обожженной проволоки.

    1200*2*0,3=720 метров вязальной проволоки,
    что в 10 раз больше, чем для ленточного фундамента на тот же дачный дом.

    Примерный расчет арматуры для столбчатого фундамента

    В принципе, для легкого дачного дома подойдет и столбчатый фундамент.

    Для армирования свай достаточно арматуры диаметром 10 мм. Для вертикальных прутков используется ребристая арматура, горизонтальные прутки применяются только для того, чтобы связать их в единый каркас. Обычно арматурный каркас для столбика состоит из 2-4 прутков, длина которых равна высоте столба. Если диаметр столба превышает 20 см, то надо использовать больше стержней, равномерно распределяя их внутри столба. Для армирования 2-метрового столба диаметром 20 см можно ограничиться четырьмя прутками из арматуры диаметра 10 мм, которые расположены на расстоянии 10 см друг от друга и перевязаны в четырех местах гладкой арматурой диаметром 6 мм.

    Предположим, что сваи для фундамента нашего дачного дома будут диаметром 200 мм с интервалом в 1,5 метра.

    Делим периметр основания на шаг между сваями и получаем их количество:

    34/1,5=22,6

    Округляем до 23 столбов.

    Свая будет армироваться тремя прутами рифленой арматуры и четырьмя хомутами — из гладкой. Посчитаем, сколько нужно рифленой арматуры на один столбик высотой 1,5 метра с выпуском под ростверк 0,3 м:

    (1,5+0,3)*3=5,4 м

    На все сваи уйдет:

    5,4*23=124,2м рифленой арматуры

    Для армокаркаса будет использоваться гладкая арматура, согнутая в окружность. Длина этой окружности с запасом составит:

    3,14*0,2=0,628 м

    Таких хомутов на одну сваю потребуется, как минимум, 4:

    0,628*4=2,512 м

    На все 23 столба гладкой арматуры потребуется:

    2,512*23=57,776 м ≈58 м

    Для расчета вязальной проволоки нам нужно посчитать количество соединений в наших столбах. Три прутка рифленой арматуры соединяются с четырьмя опоясывающими кольцами гладкой арматуры в шести местах:

    3*4*0,3=3,6 метра проволоки на каждый столб

    3,6*23=82,8 метра проволоки

    Итого на свайный фундамент нашего дачного домика 6*8 потребуется около 125 метров погонных рифленой арматуры и 58 м гладкой арматуры, а также 83 м вязальной проволоки, что, конечно, получится экономичнее, чем ленточный фундамент и вполне подойдет для каркасного дачного дома.

    Выводы:



    В общем, совсем не сложно самостоятельно рассчитать количество и диаметр арматуры, необходимой для заливки фундамента. Особенно, при наличии проектно-сметной документации. Используя данный материал, вы без проблем сможете довольно точно рассчитать количество арматуры для заказа, чтобы потом не переплачивать за повторную доставку или излишний металлопрокат, оставшийся после стройки.

    Сравнение расчетов количества арматуры для разных видов фундамента показало, что для дачного дома лучше всего подходят столбчатый и ленточный фундамент. А уж какой из них выбрать, будет зависеть от материала стен, кровли, перекрытий и количества этажей дома, пучинистости грунта и личных предпочтений.



    Металлобаза «Аксвил» предлагает купить рифленую арматуру А3 и гладкую арматуру А1, вязальную проволоку, по безналичному и наличному расчету, оптом и в розницу с доставкой по Беларуси.

    Сколько арматуры надо на фундамент?

    А сколько арматур понадобится для фундамента, какую арматуру выбрать? Эти вопросы самые часто задаваемые. Первым делом, нужно выбрать марку. Многие специалисты советуют выбрать металлическую продукцию А-1 и А-3 классов.

    Класс арматуры А-1 имеет гладкую поверхность. Это можно применить в ненагруженных отрезках фундамента, где отсутствуют растяжения и нагрузки.

    Арматура А-3 противоположность А-1, где поверхность прутьев ребристая. Такую арматуру размещают там, где максимальная нагрузка.

    Второй шаг- определить характеристики будущего строения, независимо от того, армирование это ленточного фундамента или плитного.

    Например, для небольших и невысоких объектов нужно использовать арматуру 10 (А-3) или 8 (А-3), для не нагруженных частей — 6 (А-1).

    Для строения маленьких объектов в 2 этажа нужно использовать арматуру 12 (А-3) или 14 (А-3).

    А для более высоких объектов и домов в 3 этажа и более нужно взять 8 (А-3).

    Следующим шагом будет расчет арматуры для фундамента. Нужно учитывать такие моменты,  как тип фундамента, габариты (ширина+длина) и количество предлагаемых соединений.

    Давайте на примере делаем легкий расчет арматуры для ленточного фундамента (10х10):

    В этом поможет формула: N = (A+B)хС

    А — периметр объекта;

    В — длина внутренних перегородок, под которыми будет располагаться фундамент;

    С — число прутьев арматуры.

    Такая формула подойдет для расчета армирования ленточного фундамента иных размеров (8х8, 6х6).

    А о плитного можно сказать, что он подходит для больших кирпичных домов с тяжелыми железобетонными перекрытиями на пучинистых грунтах. Это создается в 2 яруса, в каждом из которых по 2 слоя арматурных стержней, перпендикулярных друг другу.

    Арматуры для плиты со стороной в 5 метров рассчитывается очень легко.  Как правило, арматурные пруты располагают в 20 см друг от друга, значит вам потребуется 25 стержней арматуры. Однако по краям плиты прутки размещать не нужно, значит берем 23 шт.

    Вы можете узнать их длину по количеству стержней, но нужно принимать во внимание то, что арматурные прутки не должны располагаться до края 20 см. Если вы знаете эти параметры, то каждый стержень должен быть 460 см.

    Чтобы соединить оба пояса, нужно рассчитать необходимое количество арматурной стали. Предположите, что отрезок между поясами равен 23 см. В этом случае 1 соединительный стержень будет равен 25 сантиметрам, 2 см из которых должны уйти на крепление. Так как перемычки нужны в каждой ячейке на состыковке поясов, то их в ряду должно быть 23 шт.

    Сколько арматуры нужно на фундамент?

    Практика показывает, что наиболее простым в технологическом плане является не использование для фундамента готовых железобетонных конструкций, а заливка на месте. Поэтому возникает проблема доставки на строительную площадку нужного количества арматуры, которая будет использоваться для вязания каркаса будущего фундамента, а также готового бетона. Вопроса расчета количества бетона касаться не будем, а основное внимание уделим расчету арматуры для различных видов фундамента.

    Для устройства любого вида фундамента требуется 2 вида арматуры – ребристая, которая будет нести основную нагрузку, и гладкая, используемая для соединения между собой частей каркаса. Продольные, поперечные и вертикальные пруты арматуры соединяются тонкой стальной проволокой. Диаметр ребристой арматуры выбирается, исходя из конструкции будущего здания по принципу: чем больше здание, тем большей нагрузке будет подвергаться фундамент, тем больше диаметр прутов. Считаем нужным заметить, что целью данной статьи является предоставление общих сведений об устройстве фундамента, которые могут пригодиться в частном малоэтажном строительстве, а не для возведения высотных зданий.

    Сколько арматуры нужно на ленточный фундамент?

    Для ленточного фундамента потребуется заготовить пруты ребристой арматуры диаметром 8-14 мм (для армирования в продольном направлении) и гладкую проволоку 6 мм в диаметре (для армирования в вертикальном и поперечном направлении). Как правило, продольная арматура ложится в 2 ряда сверху и снизу траншеи на расстоянии 5-10 см от стенок. Таким образом, для определения количества арматуры необходимо общую длину отрезков ленточного фундамента умножить на 4. Вертикальные и поперечные отрезки проволоки укладываются на расстоянии полуметра и крепятся к продольным прутам проволокой 0,8-1,2 мм (по 30 см на каждый узел). Длина каждого вертикального отрезка выбирается таким образом, чтобы вся конструкция «зависла» на расстоянии до 15 см над дном траншеи и находилась не выше, чем 5 см от верха траншеи.

    Приведем пример по расчету. Для фундамента ленточного типа, суммарная длина отрезков которого равна 27 метров, потребуется 27*4=108 погонных метров ребристой арматуры. Для поперечного армирования понадобится 27*4+2=110 отрезков гладкой проволоки, длина каждого из которых на 10-20 см меньше, чем ширина траншеи. Для вертикального армирования потребуется такое же количество отрезков (110 шт.), но их длина будет на 10-15 см меньше глубины траншеи.

    Количество арматуры на фундамент плиточного типа

    Плиточный фундамент — монолитная конструкция в высоту 25 см, каркас которой имеет форму сетки. Продольные и поперечные прутья ребристой арматуры 12-14 мм в диаметре укладываются на расстоянии друг от друга 200 мм. В результате получается сетка, сторона каждой ячейки которой равна 200 мм. Каркас — это 2 такие сетки, уложенные одна над другой и скрепленные вертикальными прутами длиной 20 см. Длина поперечных и продольных прутов зависит от размера плиты фундамента. Зная длину каждой стороны плиты и расстояние между прутами (20 см), легко подсчитать необходимое для устройства плиточного фундамента количество арматуры.

    Например, для фундамента размером 4 на 5 метров потребуются пруты длиной 4 и 5 метров соответственно. Количество прутов – 5 шт. на каждый метр. Т.е. для вязки одной сетки нужно 5*5+1=26 прутов по 4 метра и 4*4+1=17 5-метровых прутов. Общее количество арматуры – (26*4+17*5)*2=378 метров. К этому количеству следует прибавить общую длину вертикальных прутов, которые укладываются с шагом 40 см.

    Количество арматуры на столбчатый фундамент

    В столбчатом фундаменте основная нагрузка идет на вертикальные пруты. Здесь применяется арматура 10 мм в диаметре. Как правило, в каждом столбе укладывают по 4 вертикальных прута. Длина их совпадает с высотой столба. Если по проекту фундамент должен возвышаться над поверхностью земли, то нужно позаботиться об устройстве опалубки. Вертикальные пруты соединяются гладкой проволокой 6 мм в диаметре с шагом 50 см. Теперь, чтобы узнать количество ребристой арматуры, необходимой для каждого столба, нужно его высоту умножить на 4. Затем полученное значение умножается на общее количество столбов. Результат – искомое значение общего количества ребристой арматуры, которое нужно для фундамента столбчатого типа.

    Расчет арматуры для фундамента: сколько нужно

    Расчет арматуры для фундамента позволяет рационально использовать материал и создать качественную и долговечную конструкцию. Объясняется это следующим: избыток металла в каркасе основания строения станет последствием того, что стоимость конструкции может существенно вырасти.

    Противоположная ситуация, когда количество арматуры на 1 м3 бетона меньше нужного, сделает фундамент дома слабым и не способным вынести нагрузки, связанные с давлением строения и грунта. Это может привести к серьёзным последствиям.

    Методы армирования

    Прежде всего необходимо разобраться с вопросом, каким образом будет выполняться армирование конструкции. На сегодняшний момент используется 2 схемы, различающихся между собой количеством металлических стержней:

    • 4 горизонтальных рядов.
    • 6 горизонтальных рядов.

    Выбор одной из схем определяется в СНиП 52-101-2003, в котором говорится следующее: «Интервал между прутками арматуры в ленточном фундаменте, расположенными параллельно не должен превышать величину 400 мм.

    Расстояние между каждымм прутком и краем бетонного каркаса основания устанавливается 60 – 70 мм».

    Согаласно приведённому выше документу, рассчитать количество арматуры для строения достаточно просто. Например, для оснований ширина которых превышает 0,5 м целесообразно использовать металлизированный каркас, состоящий из 6 продольных рядов.

    Таким образом, нужно учитывать, расчет арматуры для ленточного фундамента определяется только согласно регламентированной схеме.

    Вычисление диаметра

    Толщина металлического прута должна составлять не менее 0,1 % от сечения фундамента

    Если с количеством всё ясно, возникает следующий вопрос: какой диаметр арматуры необходимо использовать для создания качественного и надежного основания дома? Для этого существует требование СНиП 52-101-2003, в котором раскрываются требования к данной ситуации. Согласно документу, диаметр арматуры для фундамента берётся из 2 коэффициентов: минимальное сечение (толщина) продольных прутьев ленточной конструкции должно равняться 0,1% от всего сечения железобетона. Такого требования придерживаются когда высчитывают диаметр прутьев.

    Диаметр арматуры для ленточного фундамента подбирается исходя из того, куда именно она будет установлена. В зависимости от места её предназначения могут измениться и требования к её сечению. Более точная информация приведена в следующей таблице.

    Условия использованияСечение, мм
    1Вертикальная с высотой продольного сечения ленты менее 0,8м6
    2Вертикальная с высотой ленты более 0,8 м8
    3Поперечная6

    Выполняя расчет количества арматуры для фундамента одно-или двухэтажного дома, преимущественно берутся прутки толщиной 8 мм. Аналогичная ситуация для гаражей, бань и других малоэтажных построек.

    Продольная арматура

    Для вычисления площади сечения фундаментной ленты понадобится умножить его ширину на высоту. К примеру, если ширина 450 мм, а высота 1000 мм, искомая величина составит 45000 мм2. Согласно вышеупомянутому СНиП, коэффициент берётся равный 0,1 %, потому полученная ранее цифра умножается на это соотношение. Получается 45000 мм2 * 0.1 = 45 мм. Таким образом диаметр продольной арматуры на ленточный фундамент указанного размера должен быть не менее 4,5 см.

    Преимущественно все фундаменты имеют стандартные размеры, потому со временем была разработана таблица, позволяющая определить сечение арматурного прутка для любых размеров оснований. В ней указано соотношение диаметра с площадью поперечного сечения стержня, в зависимости от количества прутьев.

    Величины приведены в средних коэффициентах, поскольку полученные результаты были округлены в большую сторону. Измерения приведены в сантиметрах.

    Получив расчетную площадь поперечного сечения арматурного ряда, равным 4,5 см при ширине основания в 45 см, допускается использование метода армирования 4 прутьями. В таблице находится графа, в которой приведена величина значения для данного случая. Она составляет 4,52 см2.

    Для вычисления того, какая арматура нужна для ленточного фундамента, усиленного 6 стержнями, понадобится произвести аналогичные действия. Разница заключается лишь в том, что величина берётся из столбца с цифрой 6. Более сложные конструкции определяются аналогично.

    Диаметр арматуры для плитного фундамента, как и для ленточного, берётся единый. Если имеются стержни меньшего сечения, они закладываются в нижний ряд.

    Общее количество стержней

    Количество металлических стержней зависит от периметра фундамента

    Перед началом строительства возникает вопрос, сколько нужно арматуры на весь объём фундамента?

    Тема достаточно актуальна, так как при возникновении ситуации, когда металл закончился, а работа не выполнена, возникнет простой, а за доставку дополнительной недостающей партии придётся заплатить отдельно.

    Определяется это число таким образом:

    1. Находится длина периметра основания при площади строения 10 * 10 (10*4 = 40), величина составит 40 м.
    2. Так как требуется выполнить расчет для 4-стержневой конструкции, полученное ранее число умножается на 4 (40 * 4 = 160), итого 160 м.
    Прутья арматуры соединяются внахлест

    Для возведения фундамента дома размером 10 * 10 м требуется 160 м арматурного стержня. Однако эта величина без учёта стыковки прутьев, потому и случаются такие ситуации, когда все действия по определению количества были выполнены верно, а рассчитанного металла не хватило.

    Вопрос того, как соединять прутья металла в каркасе фундамента, является одним из важных. Осуществляется это внахлёст с напуском друг на друга. При сечении, равном 10 мм, длина соединения делается такой: 10 мм * 30 = 300 мм. Последующий расчет количества арматуры выполняется исходя из числа соединительных швов. Подробнее о расчетах смотрите в этом видео:

    Сделать это можно двумя способами. Первый подразумевает грамотно составленную схему, в которой указывается расположение прутков и количество соединений. Второй метод несколько проще: если арматура уже рассчитана ранее описанными способами, к полученному числу добавляется 10 – 15%.

    Поперечная и вертикальная

    Как рассчитать арматуру для ленточного фундамента, расположенную поперечно или вертикально? Для этого используется уже проверенная схема. Из неё можно определить, что для заполнения одного прямоугольника потребуется 2,5 м (0.35 * 2 + 0.90 * 2 = 2,5). Нужно учитывать, что величина 0,3 и 0,85 берутся с запасом. Это нужно для того, чтобы концы стержней немного выходили за основной периметр границ.

    В случае плиточного фундамента все несколько проще, арматура вяжется сеткой

    Среди частых ошибок малоопытных людей, занимающихся вязкой армированного каркаса для ленточного фундамента, происходит установка арматуры на дно траншеи. Некоторые для устойчивости конструкции вбивают её в грунт. В этих случаях расход арматуры на куб бетона увеличится, потому при средней величине вертикальных прутьев 0,9 м нужен небольшой запас, равный 10% от общей длины.

    Чтобы облегчить себе задачу в большом количестве цифр, можно просто начертить схему основания, отметить на ней места расположения прямоугольников, а потом просто подсчитать их количество. Таким образом, определяется величина поперечных и вертикальных стоек для бетонного фундамента ленточного типа.

    После того как все нюансы разобраны, рассчитать арматуру в фундаменте можно за несколько минут.

    При этом нужно учитывать, чем больше площадь будущего строения, тем большее количество металла понадобится для армирования каждого кубического метра.

    Только после этого можно отправляться в магазин и заказывать армированные стержни. Это позволит снизить вероятность ошибок, указанных в начале статьи, и даст гарантию того, что через несколько лет не придётся делать капитальный или частичный ремонт фундамента.

    Сколько арматуры потребуется для армирования?

      Дата: 25-08-2014Просмотров: 2476Рейтинг: 53

    В настоящее время трудно представить повседневную жизнь без строительства. Ежегодно во всем мире возводится тысячи новых зданий и сооружений.

    Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Чтобы основа была более прочной и долговечной, много лет назад придумали его армирование. Армирование позволяет повысить твердость и жесткость фундаментной основы.

    Таким образом создается своего рода крепкий каркас. В обычном состоянии фундамент может подвергаться разрушению. Чаще всего это происходит в результате сжимания конструкции или при растяжении.

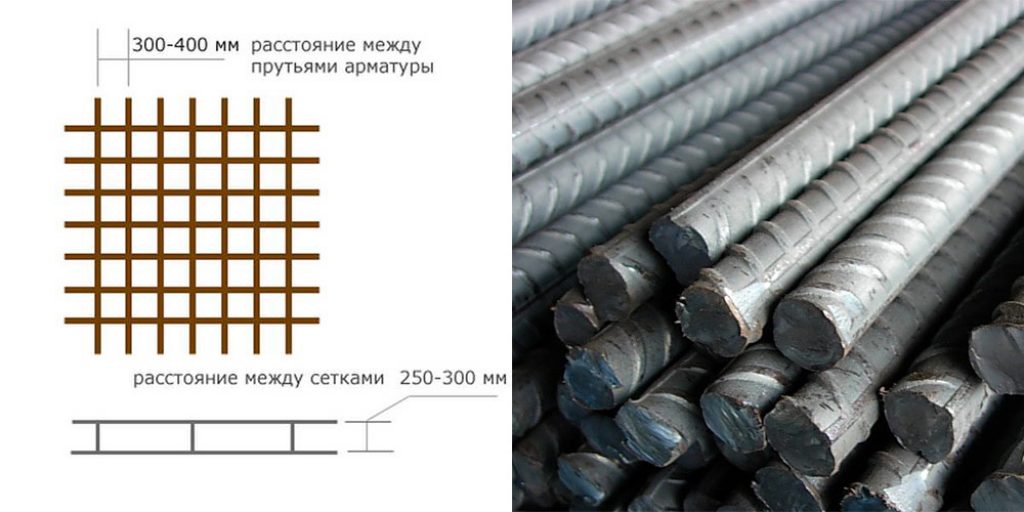

    Схема армирования монолитной плиты.

    Стальной каркас позволяет предупредить растяжение фундаментной основы. На сегодняшний день для армирования используют стальные прутья различной толщины.

    Нередко их связывают при помощи проволоки в единую решетку. Используют специальную проволоку, обеспечивающую вязку каркаса. Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла.

    Данный показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным. Рассмотрим более подробно, сколько арматуры надо на фундамент, однако для более точного результата, такого как расчетные данные, понадобится квалифицированная помощь специалиста.

    Перед тем как возводить столбчатый фундамент, потребуется рассчитать арматуру. Данная конструкция является облегченной в отличие от монолитной, поэтому количество металлических прутьев небольшое.

    Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Прутья используют как горизонтальные, так и вертикальные. Вертикальные являются основными, располагаются они сверху вниз по всей длине столбиков.

    Вертикальные прутья должны иметь ребристую поверхность. Основная же функция горизонтального каркаса из металла — сцепление основного каркаса. Для армирования каждого столбика в большинстве случаев требуется не более 4 прутьев, которые устанавливают по всей высоте.

    Количество арматуры во многом зависит от ширины столбов.

    Армирование фундамента.

    Посчитать арматуру довольно просто. Если диаметр столба равен 20 см, то достаточно взять 4 стальных прута и равномерно распределить их внутри. Если же столб более широкий, то количество прутьев целесообразно увеличить до 6 — 8.

    Расстояние между вертикальными стержнями составляет около 10 см. При этом они соединяются между собой горизонтальной проволокой сразу в четырех участках. Подойдет сечение в 6 мм.

    Таким образом, при высоте столба 2 метра и толщине 20 см нужно взять 8 метров ребристого материала и примерно 1,2 метра гладкой. Общий объем зависит от числа опорных элементов.

    Формула для получения длины выглядит следующим образом: Х = A х B х C, где A — это высота столба, B — необходимое число прутьев для конструкции заданной ширины, С — количество столбов.

    Вернуться к оглавлению

    Объем металлических стержней для ленточной основы здания несколько иной. Как посчитать расход?

    В отличие от плитного, ленточная опора имеет свои особенности. Основная из них в том, что высота основания при этом превышает ширину фундамента, поэтому в данном случае можно использовать прутья небольшого сечения. Потребуются горизонтальные прутья, вертикальные и поперечные.

    Вся нагрузка будет приходиться на каркас, который расположен в продольном направлении. Предпочтительный диаметр металлических изделий 10 — 12 мм. При расходе арматуры для фундамента нужно знать, не только какой объем арматуры надо на фундамент, но и как ее расположить.

    Схема армирования ленточного фундамента.

    Важно, что арматурные прутья укладываются в двух плоскостях: в нижнем и верхнем поясе независимо от высоты и ширины фундамента. Примерно в 5 см от слоя бетона внизу и вверху укладывается каркас в продольном направлении.

    Поперек них и в вертикальном положении располагают гладкую арматуру. При ширине фундамента 40 см потребуется всего 4 прутка. Два из них укладываются в нижней части, а два других — в верхней.

    При наличии слабого, пучинистого грунта количество арматуры можно увеличить до 3-4 в каждом поясе. Общая длина арматуры зависит от размеров дома и числа несущих стен. Например, если дом размерами 6 х 6 метров и имеется одна несущая стена, то общая длина ленты будет равна 30 метров, при этом 24 метра пойдут по периметру дома, а 6 — под стеной.

    При армировании четырьмя стержнями в общей сложности потребуется 120 метров металлических прутьев.

    Что же касается поперечных элементов, то их располагают на расстоянии около 50 см друг от друга. При этом гладкой арматуры может понадобиться 100 метров. Для скрепления металлического каркаса целесообразно иметь вязальную проволоку.

    Чтобы сделать одну обвязку, потребуется примерно 30 см проволоки. При наличии 61 обвязки нужно иметь в наличии более 70 метров проволоки. Формула: Х = 4 A х 2, A — это периметр фундамента в метрах c учетом числа стен, 4 — оптимальное число металлических элементов, 2 — число слоев.

    Вернуться к оглавлению

    Количество металла в данном случае будет самое большое. Перед тем как строить каркас из металла, нужно подобрать оптимальный диаметр материала.

    Предпочтительнее брать его толщиной более 10 см. Большую роль играет масса сооружения и характер почвы. Если дом тяжелый и возводится на пучинистом грунте, то диаметр арматурырекомендуется брать 14 — 16 мм.

    Расстояние между прутьями составляет 20 см. При габаритах дома 6 х 6 метров потребуется 31 металлический элемент. Столько же нужно и поперечных прутьев.

    Всего получается 62 элемента. Укладываются они в 2 слоя. Таким образом, в наличии должно иметься 124 металлических стержня длиной 6 метров.

    Тогда общая длина их составит порядка 744 метров. Рассчитать требуемую длину стержней можно по следующей формуле: Х = A х ( B / 20 ) х 2. Х — это искомая величина, A — длина бетонной плиты, B — ее ширина, 20 — расстояние между прутьями, 2 — число слоев.

    Поперечных стержней потребуется 96 метров. Таком образом, расход арматуры на фундамент во многом определяется следующими показателями: характером почвы, весом конструкции, типом фундамента. Наибольшее количество стальных прутьев необходимо при возведении плитного монолитного фундамента.

    Количество арматуры для закладки в фундаменты, чтобы они были способны без разрушения воспринимать вес постройки и воздействие внешних сил со стороны грунта, устанавливается соответствующими стандартами (ГОСТами, ГЭСНами, ФЕРами) и указывается в проектной документации на строительство.

    Однако эти сложные инженерные расчеты не всегда под силу обычному человеку, решившему построить собственными силами дом, баню, гараж, сарай и т. д. В таких случаях можно воспользоваться упрощенными расчетами, правильными для большинства случаев.

    Общие рекомендации

    Вес и конструкция арматурного каркаса в основном зависят от следующих факторов:

      типа фундамента,несущие особенностей грунта,размеров и веса постройки,характеристик арматуры.

    Например, в несущих и высоконагруженных ЖБ-конструкциях на кубометр бетона следует использовать 100 кг арматуры и более. Но в частном малоэтажном строительстве на кубический метр достаточно в 2 – 4 раза меньше арматуры. Рационально использовать для фундамента арматуру диаметром 10 мм с периодическим ребристым профилем.

    Расчет армирующей конструкции для ленточного фундамента периметром 6х9 м и сечением 0,4х1 м

    Армирующий каркас состоит из горизонтальных рядов, расстояние между которыми принимается равным 30 см, а верхний и нижний ряд должны быть заглублены в бетон не менее чем на 50 мм.В результате, на 1 м высоты фундамента потребуется (100-(2*5))/30+1=4 горизонтальных ряда.

    Для фундамента шириной 40 см количество арматурных прутов в каждом ряду составляет 2 (для непучинистых грунтов). Длина продольной арматуры составляет (9*2+6*2)*4*2=240 м, а ее вес при диаметре 12 мм (погонный метр весит 0,888 кг) составит 240*0,888=213 кг.Горизонтальные ряды перевязываются между собой (вертикально и поперечно) гладкой арматурой меньшего диаметра, например, 6 мм (погонный метр весит 0,222 кг), с шагом 30 см. Ее необходимый метраж составляет ((0,4-0,05*2)*4+(1-2*0,05)*2)*((6+9)*2/0,3)=300 м, а вес 300*0,222=66,6кг.

    Общий вес арматурного каркаса 213+66,6=279,6 кг.

    Требуемый объем бетона для заливки фундамента (2*6+(9-2*0,4)*2)*1*0,4=11,36 куб. м.На 1 куб. м бетонной смеси используется арматуры:диаметром 12 мм: 213/11,36=18,7 кг,диаметром 6 мм: 66,6/11,36=5,9 кг.Общий удельный вес арматуры в фундаменте составляет 279,6/11,36=24,6 кг/куб.

    м. Проверяем 18,7+5,9=24,6 кг/куб. м.

    У нас можно выгодно купить

      Арматура 8 мм (цены за метр)Арматура 12 мм (цены за метр)Вязальная проволока 1,2 мм

    Смотрите так же:

      Как правильно гнуть арматуруВязать арматуру или варить?Арматурный каркас для фундамента

    При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

    От чего зависит норма расхода арматуры на 1 куб бетона

    При различных типах строения используется разное количество арматуры.

    Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

    Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

      Тип фундамента.Площадь сечения прутьев и их класс.Общий вес здания.Тип почвы.

    Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

    Арматурная конструкция для фундамента.

    Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации.

    Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга.

    В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

    Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

    Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

    Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

    Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры.

    Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута. Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута.

    Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

    Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

    Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

    Поперечная арматура нужна для связи горизонтальных и вертикальных рядов.

    Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см.

    От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона. В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры.

    Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

    Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

    Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

      диаметром 12 мм: 213/12=17,8 кгна 1 м куб бетона,
      диаметром 6 мм: 66,6/12=5,6 кгна 1 м куб бетона.

    Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

    Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

      для столбчатогофундамента — 10 кг на 1 куб м бетона;для ленточногофундамента — 20 кг на 1 куб м бетона;для плиточногофундамента — 50 кг на 1 куб м бетона.

    Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

    В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

      Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

    как рассчитать необходимое количество арматуры на фундамент?

    Таблица зависимости массы железных прутьев от их длины и марки

    Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней5,50,187534760,222450480,3952531100,6171620120,8881126141,21826161,58633182500202,47405222,98335253,85260284,83207326,31158

    Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

    Плитный фундамент.В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

    В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

    Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

    Также монолитный фундаментдолжен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины.

    Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

    Оба пояса должны быть соединены в единое целое.Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм.

    Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента.Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания. Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

    Подсчет количества арматуры

    Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

    Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

      «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;«Р» — это периметр фундамента.

    Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

    Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

    Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

    Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м.

    Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

    Расход арматуры на кубический метр бетона

    Отдельно следует рассмотреть расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

    Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона.

    На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога.

    Но если рассчитать, сколько нужно таких армирующих прутьев на м3, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

    Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно.

    Нужно только знать, сколько м3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

    Сколько арматуры нужно на ленточный фундамент 10х10

    Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м.

    При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня. А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6. Умножаем эту цифру на длину стержня (10 м) и получаем результат.

    Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев.Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

    Сколько арматуры нужно на плитный фундамент 10х10

    Чтоб создать площадку, делают фундамент в форме плиты (плитное основание).

    Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

    При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней.

    Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

    Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см.

    На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

    Источники:

    • moifundament.ru
    • beton-stroyka.ru

    Сколько арматуры нужно на 1 куб бетона и как правильно посчитать?

    В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

    • Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;
    • Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;
    • Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

    как рассчитать необходимое количество арматуры на фундамент?

    Таблица зависимости массы железных прутьев от их длины и марки

    Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней
    5,50,1875347
    60,2224504
    80,3952531
    100,6171620
    120,8881126
    141,21826
    161,58633
    182500
    202,47405
    222,98335
    253,85260
    284,83207
    326,31158

    Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

    Плитный фундамент. В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

    В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

    Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

    Также монолитный фундамент должен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины. Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

    Оба пояса должны быть соединены в единое целое. Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

    Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм. Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.

    Руководство для начинающих по фитингам водяного охлаждения ПК

    В ПК фитинги — это то, что скрепляет все ваши трубки и соединяет водоблоки с насосами и радиаторами. Недостаточно просто прикрепить к блоку мягкую или жесткую трубку и положить конец этому. Вам нужно добавить фитинг, чтобы создать водонепроницаемое уплотнение. При работе с электроникой и жидкостями необходимо быть в два (и три раза) уверенности в том, что утечек не произойдет. Доступны различные типы фитингов, а также размеры и материалы.

    Вот что вам нужно знать.

    Начало работы с фитингами водяного охлаждения ПК

    Как и другие части контура водяного охлаждения внутри ПК, выбор фитингов для вашей системы — простой процесс. Но нужно учитывать материалы, из которых изготовлена ​​указанная фурнитура. Не рекомендуется смешивать типы материалов. Если у вас есть медный радиатор и водоблок, но никелевая арматура, все будет в порядке. Медь и никель обычно можно использовать вместе, но когда вы добавляете в смесь алюминий или серебро, все может испортиться из-за гальванической коррозии.

    VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

    Второе соображение — это размер, который должен соответствовать вашей трубке. Как трубки, так и фитинги можно приобрести в следующих размерах. ID и OD обозначают внутренний и внешний диаметр соответственно.

    ID OD
    3/8 дюйма
    10 мм
    1/2 дюйма
    13 мм
    3/8 дюйма
    10 мм
    5/8 дюйма
    16 мм
    7/16 дюйма
    12 мм
    5/8 дюйма
    16 мм
    1/2 дюйма
    13 мм
    3/4 дюйма
    19 мм

    Подберите размер фитинга с трубками и блоками, и все готово.

    Мягкие трубные фитинги

    Для мягких трубок у вас есть два варианта. Первый — это зазубрина, которая просто позволяет трубке оборачиваться вокруг точки и создавать уплотнение. Это полезно для впускных и выпускных отверстий, или когда вам нужно добавить или удалить жидкость из контура. Это не очень удобно для длительной установки из-за отсутствия сжатия на уплотнении. Вам нужно будет установить своего рода зажим, чтобы он удерживался на фитинге.

    Но если вы не хотите возиться с зажимами, здесь вам пригодится компрессионный фитинг с зазубринами, который по сути является стандартным зазубриной, но со стопорным кольцом.Это удерживает трубку вокруг зазубрины. Фитинги с зазубринами могут быть вставлены без особых усилий, в то время как зажимные зазубрины должны иметь хомут, надетый на трубку перед вставкой стержня, который затем можно навинтить на фитинг для его фиксации.

    Фитинги Barb выпускаются одного размера, который соответствует идентификатору. Зубчатый фитинг с внутренним диаметром 3/8 дюйма (10 мм) работает с трубкой 3/8 дюйма (10 мм). Компрессионные выступы должны соответствовать как внутреннему диаметру, так и внешнему диаметру трубки.

    Фитинги жесткие

    Для жестких труб, таких как акрил и стекло, нельзя использовать заусеничные фитинги, и необходимо использовать зажимные фитинги push-in или HD.Обычно вы найдете их из серебра или никеля, но вам тоже подойдут медные компоненты. Вставные фитинги отличаются от зазубрин, поскольку в них используются два уплотнительных кольца для создания воздухонепроницаемого уплотнения после того, как трубка вставлена ​​в фитинг. Фитинги для жестких труб обычно указываются только с наружным диаметром, который должен соответствовать внешнему диаметру жестких труб. Наиболее распространенные размеры — 1/2 дюйма (13 мм) и 5/8 дюйма (16 мм).

    Что касается компрессионных фитингов HD, они аналогичны компрессионным фитингам с зазубринами, но предназначены для использования с жесткими трубками.Есть два уплотнительных кольца: одно в основании, а другое — в стопорной манжете.

    Подробнее о водяном охлаждении ПК

    Что нужно знать о фурнитуре для свадебного платья

    Выбор свадебного платья своей мечты — это очень увлекательно, но веселье на этом не заканчивается! Даже если вы выбрали стиль и размер, вам все равно нужно запланировать хотя бы одну примерку платья. Это необходимо для того, чтобы вы позаботились о любых изменениях, которые вам необходимо сделать, и чтобы ваше платье точно соответствовало вашему телу.В идеале вы должны выбрать свадебное платье примерно за 6-8 месяцев до даты свадьбы, чтобы у вас было достаточно времени, чтобы запланировать несколько примерок с вашим салоном или портным. Вот что вам нужно знать о примерке свадебного платья.

    Прежде чем вы сможете запланировать примерку, вам нужно дождаться прибытия вашего платья. Обычно рекомендуется запланировать первую примерку примерно за 6-8 недель до важного дня, чтобы у вас было достаточно времени, чтобы позаботиться об изменениях и нескольких сеансах.Прежде чем покинуть первую сессию, запланируйте вторую примерку примерно за месяц до даты свадьбы, чтобы опробовать все изменения и исправления. Если вы хотите провести третью, и обычно последнюю, примерку, салоны обычно рекомендуют запланировать ее за 1-2 недели до даты свадьбы. Таким образом, вы можете быть уверены, что ваше платье будет сидеть так, как вы хотите, и быть удобным перед самым важным днем.

    Фото: журнал US Magazine

    В зависимости от того, сколько изменений требует ваше платье, невесты обычно назначают хотя бы одну примерку.Обычно бывает до трех примерок, а возможно, и больше, если купленное платье требует значительных изменений. Когда вы получите платье и сделаете первую примерку, вы сможете увидеть, сколько нужно исправить, чтобы оно стало безупречным. Это даст вам представление о том, сколько еще занятий вам нужно запланировать. Важно запланировать примерку до тех пор, пока ваше платье не будет соответствовать вашему желанию и все изменения, которые вы заказали, не будут завершены. Важно помнить, что если вы планируете похудеть перед большим днем, настоятельно рекомендуется планировать примерку на неделю заранее, чтобы ваше платье сидело правильно.

    Фото: Slate

    Первая примерка свадебного платья обычно длится около часа, и именно в это время вы должны сообщить своему салону или подшить все исправления и корректировки, которые вы хотели бы внести в свое платье. Вы должны убедиться, что ваше платье именно то, что вы хотели — правильного размера, правильного цвета, правильного фасона и правильного дизайна. Это также ваш шанс познакомиться со швеей, которая будет работать с вами над каждой примеркой до самого важного дня, поэтому вы хотите быть уверены, что она знает, что делает! Ваша швея начнет прикреплять платье булавками и заправлять ткань, чтобы придать форму вашему телу, и отметит области, в которые ткань следует вводить или выпускать.Пока швея работает, вы должны видеть, как ваше платье выглядит и ощущается в разных местах. Если что-то вас не устраивает, попросите швею переделать его за вас. После этой первоначальной подгонки каждая последующая подгонка должна быть проще. Во время каждой дополнительной примерки дважды проверяйте, были ли выполнены все требования предыдущей примерки. Абсолютно самое важное, о чем нужно позаботиться во время этих примерок, — это ваш уровень комфорта. Если вы не можете комфортно передвигаться в своем платье, то его необходимо переделать, чтобы вы могли это сделать.

    Фото: Стежки

    Поскольку вы примеряете свое свадебное платье и поправляете его, чтобы оно выглядело так, как вы хотите, в важный день, вам следует принести с собой все остальное, что вы планируете носить с ним, чтобы вы могли видеть весь ансамбль. Возьмите с собой свадебные туфли, нижнее белье и нижнее белье, фату, украшения и аксессуары, которые вы планируете носить. Вы также можете взять с собой свою фрейлину или мать, чтобы у вас было второе мнение о том, что выглядит лучше всего и что необходимо сделать, например, как работать с лямками, застежками и пуговицами и как правильно суетиться в платье. .Не стесняйтесь брать с собой различные варианты, чтобы вы могли увидеть, как все ваши потенциальные аксессуары выглядят с вашим платьем, и сделать фотографии!

    Фото: Летчик

    Когда ваша окончательная примерка будет завершена и вы будете удовлетворены всеми внесенными изменениями и исправлениями, назначьте дату и время, чтобы забрать свое свадебное платье до особого дня. Когда вы придете за ним, примерьте платье в последний раз, чтобы убедиться, что все по-прежнему сидит так, как должно.Внимательно ознакомьтесь с инструкциями по уходу, чтобы знать, как при необходимости позаботиться о морщинах и пятнах в день ухода. Планирование примерки свадебного платья — абсолютно необходимая часть планирования свадьбы, поэтому убедитесь, что у вас достаточно времени для этого! И помните, ваша швея должна быть экспертом в том, какие виды изменений следует сделать, чтобы они соответствовали вашему телу, но когда дело доходит до этого, ваше свадебное платье должно отражать ваш стиль, индивидуальность и свадебную тему.

    Резюме

    Название статьи

    Что нужно знать о фурнитуре свадебного платья

    Описание

    Вы выбрали свадебное платье? Теперь пришло время запланировать переделку и убедиться, что она идеально вам подходит.Вот что вам нужно знать.

    Автор

    Свадебные альбомы BrideBox

    Полное руководство по изменению свадебного платья

    Подгонка — это все, поэтому, когда дело касается свадебного платья, переделки — это тоже все. В конце концов, день вашей свадьбы — единственный день, когда вы будете демонстрировать свое потрясающее платье, на поиск которого ушли месяцы. И последнее, что вам нужно в ваш особенный день, — это разобраться с неисправностью гардероба.

    Как подойдет свадебное платье?

    Примерка свадебного платья — это встреча со швеей или установщиком, чтобы платье было изменено, чтобы оно соответствовало правильной фигуре, и пригнано к телу. Невестам обычно требуется три примерки, прежде чем платье будет готово к надеванию.

    Каждое платье следует переделывать, даже если оно совсем немного, чтобы обеспечить правильную посадку. «Вы можете потратиться на дорогое платье, но если его не переделать должным образом, оно будет выглядеть не лучше, чем платье, стоимость которого составляет десятую часть стоимости», — говорит Терри Холл, модный директор нью-йоркского магазина Kleinfeld Bridal.Показательный пример: изменения одежды важны, поэтому не забудьте оставить для них место в своем бюджете. В зависимости от того, что нужно сделать, вы можете рассчитывать потратить от 50 до 1000 долларов на переделки. Обычно весь процесс занимает от двух до трех примерок, первая из которых длится до часа. В вашем свадебном бутике будет либо собственная швея, которая регулярно работает с платьями в магазине, либо они смогут порекомендовать надежного портного для выполнения этой работы.

    Когда вы вытаскиваете измерительную ленту, вот все, что нужно знать, когда дело доходит до свадебных переделок.

    Знакомьтесь, эксперт

    • Терри Холл — руководитель отдела розничной торговли и развития бизнеса в Amsale New York и бывший директор по моде в Kleinfeld Bridal.
    • Тина Циммерман — нынешний директор по изменениям в Kleinfeld Bridal.
    • Николь Сакко — бывший директор по оборудованию Kleinfeld Bridal и обладательница титула «Скажи« Да »платью ».
    Бэйли Маринер / Невесты

    Виды переделок свадебного платья

    Базовая подшивка

    Простые изменения начинаются с подгибки длины, регулировки боковых сторон платья и точной подгонки кроя платья.Эти базовые настройки необходимы для того, чтобы платье выглядело наилучшим образом. «Каждое свадебное платье требует переделки», — говорит Тина Циммерман, директор по изменениям Kleinfeld. «Изменения гарантируют, что свадебное платье невесты идеально ей сидит, отвечает всем ее требованиям и, что наиболее важно, заставляет ее чувствовать себя самой красивой».

    Хорошо подогнанное платье должно поддерживать и формировать бюст, подчеркивать и дополнять форму тела и быть достаточно длинным, чтобы закрывать обувь, но не слишком длинным, чтобы за юбку можно было споткнуться.

    Покупая свадебное платье, помните о возможных изменениях и учитывайте стоимость платья.

    Добавление деталей

    Более обширные изменения могут быть внесены при наличии достаточного бюджета времени и денег (это будет стоить дороже). Настройки включают добавление деталей, таких как лямки с открытыми плечами, рукава, длина шлейфа, кружевные аппликации, вышивка бисером, пуговицы и сумочка. «С платьями не бывает суеты», — говорит Циммерман. В процессе переделки создается суматоха, которая вшивается в свадебное платье, «чтобы поезд не волочился за невестой, пока она танцует на ее приеме».»

    Часто задаваемые вопросы о переделке свадебного платья

    Сколько фитингов мне понадобится?

    Количество приспособлений, которые вам понадобятся, может зависеть от количества требуемых изменений и того, насколько сильно ваше тело изменится за это время. «Платье начнет обретать форму, когда установщик начнет закреплять ткань булавками и лепить ее к телу невесты», — говорит Николь Сакко, бывший директор по примерке Kleinfeld, о первой примерке. «Во время второй примерки невеста должна лучше понять, как платье будет сидеть по фигуре.»

    Часто процесс переделки можно завершить всего за две примерки, но Циммерман говорит, что она говорит своим невестам готовиться к трем. «Важно помнить, что ваше свадебное платье было заказано по самому большому размеру (между бедрами, бюстом и талией), поэтому, скорее всего, оно не подойдет должным образом на вашей первой примерке». В любом случае назначьте окончательную примерку за одну-две недели до свадьбы, так как ваше тело не сильно изменится в эти последние недели.

    Как долго длится встреча по примерке платья?

    Первая примерка обычно длится один час, поскольку портной начинает оценивать ваше платье и необходимые изменения. «При первой примерке невеста встретит слесаря-мастера, который будет сопровождать ее во время каждой примерки до дня ее свадьбы», — говорит Сакко. После первого часового приема каждая последующая примерка должна занимать меньше времени, так как платье все ближе и ближе к идеальной посадке.

    Что мне следует выделить в бюджет на изменения?

    Свадебные переделки могут складываться.Некоторые салоны взимают плату за услугу (225 долларов за укорочение платья, 150 долларов за повторную прошивку швов и т. Д.), В то время как другие взимают фиксированную плату (от 500 до 900 долларов), которая покрывает все, что вам нужно, чтобы платье идеально подошло вам. Изменения в дизайне могут стоить от 50 долларов (для вырезания нового платья) до нескольких сотен (для добавления кружева или вышивки бисером, изменения формы силуэта или изменения ткани). Убедитесь, что вы учли эти затраты перед покупкой.

    Советы по переделке свадебного платья

    Оставайтесь по расписанию

    Чтобы избавиться от стресса, связанного с переделкой свадебного платья, лучше всего купить платье пораньше, оставив достаточно времени на примерку и пошив.По возможности купите платье за ​​10 месяцев до свадьбы (доставка в салон может занять до пяти месяцев с момента заказа). Запланируйте примерку за восемь-двенадцать недель до свадьбы и окончательную примерку не позднее, чем за две недели до свадьбы.

    Если вы вносите серьезные изменения в дизайн — например, переделываете корсет или чашки, или приспосабливаетесь к беременности, — выделите несколько дополнительных недель.

    Помните о предполагаемом свадебном весе

    «Никогда не заказывайте слишком маленькое платье в качестве мотивации», — говорит Холл.Легче надеть платье побольше, чем выпустить меньшее. Вместо этого подумайте о структурном платье. Около 40% имеют встроенные корсеты, которые можно легко затянуть или ослабить. И спросите, построит ли дизайнер новые чашки, если размер вашего бюста изменится (а некоторые — нет). Не можете найти платье с корсетом, которое вам нравится? Попробуйте линию А-силуэта, которая покрывает лишние килограммы. Как правило, чем тоньше платье, тем сложнее поправить его, если вы набираете или худеете.

    Подберите свадебную обувь, аксессуары и нижнее белье на любой вкус

    Не забудьте взять с собой самое необходимое, чтобы получить идеальную форму.«Невесты должны принести туфли и нижнее белье, которые они наденут в день свадьбы, чтобы подобрать подходящую фигуру», — говорит Сакко. Все мы знаем, какое значение может иметь Spanx или правильный бюстгальтер без бретелей. Вы хотите носить точно так же, как то, что вы будете носить в день свадьбы, включая корректирующее белье, для наилучшего кроя. «Во время процесса переделки невеста может увидеть и почувствовать, как она будет выглядеть в день свадьбы», — говорит Циммерман.

    Когда ваш портной поправит подол, обязательно наденьте туфли, которые вы наденете на свадьбу, чтобы ваш рост был того же роста, что и в важный день.Если вы еще не выбрали свадебные туфли, возьмите с собой пару высотой, сопоставимую с туфлями, которые вы себе представляете (иначе вы получите неправильную переделку).

    И хотя украшения, перчатки и другие аксессуары могут не изменить кроя вашего свадебного платья, они вносят свой вклад в общий вид. Например, место падения свадебного ожерелья может повлиять на то, где вы хотите расположить вырез платья.

    Имейте в виду, что платье подогнано под свадебные туфли, поэтому, если вы снимете их или переоденетесь в шлепанцы для приема, оно будет слишком длинным.По этой причине Кляйнфельд рекомендует невестам подобрать достаточно удобную обувь, чтобы носить ее на обоих собраниях.

    Сделайте подол, касающийся земли

    Рита Эртль, директор по изменениям Моник Люилье, советует невестам стремиться к подолу, который нежно касается земли. «Когда ваш подол касается пола, вы сможете ходить, танцевать и общаться с гостями», — объясняет Эртл. Главное, чтобы вы не споткнулись о платье. После того, как швея сколотит подол платья так, чтобы он касался земли, немного пройдитесь по салону в обуви, чтобы убедиться, что это удобная длина.Что касается невест, которые задаются вопросом, не испачкает ли косой подол и не испортит ли платье платье, будьте уверены: независимо от длины нижняя часть платья немного испачкается в большой день, но пятна появятся. во время постсвадебной консервации свадебного платья. Так что не беспокойся об этом.

    Не беспокойтесь слишком сильно, если вы похудеете или наберете вес, когда прибудет платье

    Если ваше платье не подходит по размеру после того, как вы его заказали или даже после того, как оно было доставлено, не беспокойтесь слишком сильно.«Если невеста худеет, платье будут снимать при каждой примерке, пока оно не будет идеально сидеть. Если невеста набирает вес, мы постараемся открыть швы и освободить лишнюю ткань», — говорит Сакко. «Если ткани для работы недостаточно, мы можем заказать ткань у дизайнера, и к платью можно добавить вставку».

    Слишком много изменений не испортят платье

    Купили ли вы платье большего размера, чтобы оно соответствовало определенным частям вашего тела, или вы нашли идеальное платье, которое не совсем вам подошло, помните, что именно для этого и нужны изменения в платье.Если вы все же решите купить что-то, выходящее за рамки вашего обычного размера, не забывайте, что всегда лучше покупать платье большего размера, чем меньшего. «Мы всегда можем сделать платье меньше, но сложнее сделать платье большего размера», — говорит Сакко. «В зависимости от стиля и украшений платья изменения не должны« портить »стиль».

    Приведи друга

    Пригласите друга или члена семьи, который вас поддерживает, чтобы подбодрить вас и привнести в этот опыт положительные эмоции и энергию.Они помогут вам чувствовать себя более комфортно и расслабленно, выступят в качестве дополнительной пары глаз и, конечно же, помогут вам задокументировать воспоминания с помощью бесконечных селфи BTS. Да, и если представится возможность, их присутствие здесь, чтобы схватить вас за столь необходимую праздничную мимозу, тоже не повредит.

    Фитинги для использования с RMC, IMC и EMT

    ПРИМЕЧАНИЕ: См. Раздел 6 для кабелепровода с ПВХ-покрытием

    Размер и тип дорожки качения

    Перед установкой фитинга или опоры дорожки качения просмотрите упаковочные этикетки, на которых указаны конкретные области применения, для которых фитинг или опора дорожки качения рекомендованы и / или перечислены.

    ПРИМЕЧАНИЕ: Не принимайте заявки как должное. Многие конструкции фитингов выглядят одинаково, но могут содержать небольшие конструктивные отличия, предназначенные для повышения производительности в конкретных приложениях. Перечисленные фитинги содержат необходимую информативную маркировку и все особые условия использования. Для получения конкретных рекомендаций по выбору и установке обратитесь к NEMA FB2.10, «Рекомендации по выбору и установке фитингов для использования с негибкими металлическими кабелепроводами и трубками».

    Фитинги и опоры дорожки качения должны использоваться только с кабелепроводом торгового размера, указанного на фитинге или опоре дорожки качения или ее самом маленьком транспортном контейнере.

    Фитинги специального назначения

    Фитинги без резьбы, предназначенные для использования во влажных помещениях, имеют маркировку «Влажные места» на фитинге или его самом маленьком транспортном контейнере. Фитинги с маркировкой «непромокаемые» подходят для использования во «влажных помещениях». Фитинги для влажных помещений иногда называют непромокаемыми.

    Фитинг без резьбы, предназначенный для использования во влажных помещениях, требующий установки прокладки или уплотнительного кольца между фитингом и коробкой, должен устанавливаться только с указанием конкретного компонента на транспортном контейнере наименьшей единицы фитинга.

    ПРИМЕЧАНИЕ. Фитинги «Влажные места» или «Водонепроницаемые» не обязательно подходят для использования в приложениях, где ожидается погружение в воду. Фитинги для влажных помещений не обязательно считаются водонепроницаемыми. «Герметичные» фитинги предназначены для использования в типичных влажных помещениях, а также в «влажных» промышленных средах, которые могут содержать машинные масла и охлаждающие жидкости.

    Фитинги

    RMC и IMC для использования в промышленности с распыляемыми минеральными маслами и охлаждающими жидкостями имеют маркировку «Liquidtight» на фитинге или его самом маленьком транспортном контейнере.Фитинги без резьбы, предназначенные для заделки в заливной бетон, имеют маркировку «Непроницаемость для бетона», «Непроницаемость для бетона при наклеивании» или «Влажные места» на наименьшем транспортном контейнере фитинга.

    ПРИМЕЧАНИЕ: Лента достаточна для предотвращения попадания заполнителя бетона в дорожку качения или коробку. Бетонный заполнитель состоит из цемента в сочетании с инертным материалом, например, крупным песком. После затвердевания такой заполнитель может быть абразивным и представлять опасность истирания изоляции проводника или эффективного уменьшения площади внутри дорожки качения.Фитинги, обозначенные как «Влажные места», также являются «бетононепроницаемыми». Термин «непромокаемый» был удален из UL 514B в результате изменений NEC ® , которые удалили термин в отношении EMT и жестких фитингов. Теперь требуется термин «влажные места».

    Фитинги растяжные и отклоняющие

    Расширительные фитинги должны устанавливаться там, где ожидается значительный перепад температур. При установке кабелепровода в пролетах между зданиями, прикрепленных к мостам, на крышах и т. Д., если расширение и сжатие могут возникнуть в результате прямого солнечного тепла в сочетании со значительными перепадами температуры в ночное время, при определении потребности в расширительных фитингах следует применять полный коэффициент расширения. В таблице 3 показаны изменения длины стальных трубопроводов и насосно-компрессорных труб при выбранных перепадах температур.

    ПРИМЕЧАНИЕ: Если трубопровод не подвергается прямому воздействию солнечных лучей, расширительные приспособления обычно не требуются, поскольку коэффициенты расширения стали и обычных строительных материалов очень похожи.В кабелепроводах или трубопроводах, где установлены расширительные фитинги, необходимо предусмотреть возможность прохождения дорожки качения через опоры, чтобы при расширении или сжатии фитинг мог правильно открываться и закрываться. Один из способов добиться этого — разместить короткую втулку над дорожкой качения на каждой опоре, достаточно большой, чтобы дорожка качения могла свободно перемещаться с нормальным расширением и размером опорных зажимов в соответствии с размером втулки.

    Особое внимание следует уделять использованию отклоняющих приспособлений или других одобренных средств при пересечении строительного стыка, используемого в зданиях, мостах, гаражах или других сооружениях.Швы несущих конструкций будут испытывать сдвиговые и поперечные нагрузки из-за силы тяжести, расширения и сжатия, а также движения конструкции. Если ожидается значительное расширение, расширительные фитинги могут быть установлены на одной линии с отклоняющим фитингом, или может использоваться комбинированный расширительный / отклоняющий фитинг.

    Установка фурнитуры
    Фитинги без резьбы

    Фитинги без резьбы нельзя монтировать на RMC или IMC с резьбой, если это специально не рекомендовано производителем фитинга.Если фитинги без резьбы собираются на стальные RMC, IMC и EMT, концы кабелепровода должны:

    • иметь концы под прямым углом, без внутренних и внешних заусенцев и круглую форму, как предусмотрено на заводе,
    • не иметь грязи или посторонних предметов на поверхности трубы, вставляемой в фитинг, и
    • концы трубопровода или трубки собраны заподлицо с концевым упором фитинга. Особое внимание следует уделять крутящему моменту, прилагаемому к средствам крепления фитинга.
    Изменения температуры в
    градусах F
    Изменение длины стального трубопровода
    дюймов / 100 футов
    Изменения температуры в
    градусах F
    Изменение длины стального трубопровода
    дюймов / 100 футов
    Изменения температуры в
    градусов F
    Стальной трубопровод для изменения длины
    дюймов / 100 футов
    Изменения температуры
    градусов F
    Стальной трубопровод для изменения длины
    дюймов / 100 футов
    5 0.04 55 0,43 105 0,82 155 1,21
    10 0,08 60 0,47 110 0,86 160 1,25
    15 0,12 65 0,51 115 0,90 165 1,29
    20 0,16 70 0,55 120 0.94 170 1,33
    25 0,20 75 0,59 125 0,98 175 1,37
    30 0,23 80 0,62 130 1,01 180 1,40
    35 0,27 85 0,66 135 1,05 185 1,44
    40 0.31 90 0,70 140 1,09 190 1,48
    45 0,35 95 0,74 145 1,13 195 1,52
    50 0,39 100 0,78 150 1,17 200 1,56

    * Примечания мелким шрифтом в разделе 300.7 (B) NEC отсылают пользователя к характеристикам расширения ПВХ, таблица 352.44 (A) для жесткого неметаллического трубопровода и предлагает умножить длины в этой таблице на 0,20, чтобы получить номинальное число для стального трубопровода. Поскольку коэффициент стальной трубы в 2–3 раза меньше, чем у трубы из ПВХ, для данной температуры и длины потребуется больше расширительных фитингов для трубы из ПВХ, чем для стальной трубы. Мы использовали коэффициент расширения стали, а не множитель 0,20, чтобы вычислить точные значения длины изменения в таблице 3.

    ПРИМЕЧАНИЕ. Фитинги, указанные в списке , испытываются с предписанным крутящим моментом, который представляет собой нормальную, а не чрезмерную силу.Рабочие характеристики не улучшаются и могут быть снижены из-за чрезмерного затягивания средств крепления фитинга.

    Установочный винт типа

    Длина винтов, поставляемых с фитингами установочного винта, варьируется. Соответствующий крутящий момент для некоторых конструкций достигается, когда головка винта касается выступа винта на фитинге. Однако на это нельзя полагаться повсеместно. Винты некоторых конструкций фитингов, особенно больших торговых размеров, могут иметь несколько вариантов затяжки, включая отвертку (шлицевой, крестообразный или квадрат Робертсона) и головку болта для гаечного ключа (шестигранный или квадратный).Большего механического преимущества и крутящего момента обычно можно достичь с помощью гаечного ключа. Если предлагаются варианты затяжки как для отвертки, так и для гаечного ключа, крутящий момент должен быть ограничен тем, который может быть приложен отверткой.

    Тип компрессионного (сальника)

    Обычно большинство гаек компрессионного сальника обеспечивают максимальную фиксацию после затяжки вручную и последующего затягивания гаечным ключом на один или два дополнительных оборота.

    Перед заделкой в ​​заливной бетон все безрезьбовые фитинги, включая те, которые помечены как «Бетононепроницаемые», должны быть надлежащим образом заклеены лентой, чтобы предотвратить попадание заполнителя бетона, где они будут заделаны более чем на 24 дюйма или где зона заливки будет подвергаться воздействию бетонный вибратор.Лента должна быть наложена после того, как фитинг будет собран и прикреплен к кабелепроводу.

    Фитинги с резьбой

    Резьбовые соединения, как подходящие к кабелепроводу, так и фитинги к резьбовым входам в цельную коробку, должны быть затянуты ключом.

    ПРИМЕЧАНИЕ: Избегайте чрезмерных усилий. Обычно рекомендуется усилие, эквивалентное затяжке вручную, плюс один полный оборот с помощью подходящего инструмента. Это должно обеспечить включение как минимум трех полных ниток.

    Корпуса кабелепровода обычно имеют встроенную втулку, обеспечивающую гладкую поверхность для проводников при вытягивании.Эту втулку часто принимают за ограничитель конца кабелепровода. Необязательно, чтобы канал вставлялся заподлицо с этой втулкой, чтобы обеспечить надежное соединение.

    Крепление к ящикам и опоре

    Перед установкой на коробку, кожух или безрезьбовую муфту RMC, IMC и EMT должны поддерживаться с интервалами, требуемыми NEC, с использованием предназначенных для этой цели опор дорожек качения, закрепленных с помощью оборудования, приемлемого для местной юрисдикции.

    ПРИМЕЧАНИЕ: Вариативность монтажных поверхностей, ожидаемых нагрузок и условий применения будет определять соответствующие варианты поддержки и крепежное оборудование.В спецификациях проекта обычно рассчитываются требования к опоре на основе минимальных интервалов , указанных в NEC. Использование более близких интервалов между опорами, чем требуется NEC, является приемлемым вариантом для более тяжелых опор и монтажного оборудования в некоторых приложениях .

    Правильно выровняйте дорожку качения, фитинги и заглушки, чтобы обеспечить надежные механические и электрические соединения. Оставьте кабелепровод достаточной длины для полного зацепления кабелепровода и фитингов на стыках и входах.

    Кабельные втулки нельзя использовать для крепления резьбовых RMC или IMC к коробке или корпусу. Контргайка всегда должна устанавливаться между втулкой кабелепровода и внутренней частью коробки или корпуса.

    Соединители

    EMT разрешается монтировать в резьбовые вводы коробок, корпуса кабелепровода или фитинги с внутренней резьбой, имеющие коническую резьбу (NPT). Фитинги EMT, разработанные в соответствии с NEMA FB 1, «Фитинги, литые металлические коробки и тела кабелепровода для кабелепроводов и кабельных сборок», имеют прямую резьбу (NPS).Резьбовые отверстия, в которых предполагается использовать эти фитинги, могут иметь коническую (NPT) или прямую (NPS) резьбу. Следует позаботиться о том, чтобы резьбовой ввод соответствовал как минимум трем резьбам полного зацепления фитинга.

    Если контргайка снабжена фитингом в качестве средства крепления к коробке или корпусу, контргайка должна быть закреплена вручную на корпусе плюс 1/4 оборота с помощью подходящего инструмента.

    ПРИМЕЧАНИЕ: При закреплении контргайки соблюдайте осторожность, чтобы избежать чрезмерного давления, когда необходимо захватить корпус фитинга.

    Не полагайтесь на контргайки, чтобы пробить непроводящие покрытия на корпусе. Покрытия должны быть удалены в зоне контакта контргайки перед сборкой дорожки качения, чтобы обеспечить непрерывный путь заземления. При необходимости подкрасить оголенные участки после установки.

    Проверка установки

    После того, как дорожка качения полностью установлена ​​и поддерживается, и перед установкой проводов в дорожку качения, все фитинги и контргайки должны быть повторно проверены на надежность (см.5).

    Сборка пластиковых фитингов с резьбой | LASCO Фитинги

    Правила сборки пластиковых фитингов с резьбой

    Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

    Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

    • Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот».»Затяните пальцем плюс один-два оборота — не более».
    • Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
    • Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
    • Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
    • Не затягивайте слишком сильно.
    • Затяните пальцами плюс один или два оборота.

    На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются. Это называется конусностью, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

    Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части.»Это разорвет фитинг с внутренней резьбой, как клин, забитый кувалдой, разрубит пень.

    Степень деформации увеличивается по мере уменьшения размера трубы. Поэтому резьбовые соединения меньшего диаметра легче разъединять, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

    «Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ.Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет 0,00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

    Таблица 1
    Уровни деформации и растяжения ПВХ Резьбовые соединения
    (Приложение 40 и 80)

    Затяжка от руки + 2 оборота

    Размер

    Деформация / поворот

    Напряжение / поворот

    Максимально допустимый

    Гидростатическое напряжение

    (IPS)

    (дюйм / дюйм)

    (фунт / кв. Дюйм)

    (фунт / кв. Дюйм)

    ½

    0.00588

    2352

    6704

    ¾

    0,00461

    1844

    5688

    1

    0,00447

    1788

    5576

    1 ¼

    0.00349

    1396

    4792

    1 ½

    0,00302

    1208

    4416

    2

    0,00239

    956

    3912

    2 ½

    0.00287

    1148

    4296

    3

    0,00234

    936

    3872

    4

    0,0018

    720

    3440

    Правильный способ сборки резьбового соединения из ПВХ — график 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

    Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

    Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

    Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту на несколько толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

    Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

    При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

    Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

    Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

    Наконец, герметик не должен смазывать соединение до такой степени, что чрезмерная затяжка поощряется. Этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

    Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

    Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Графика 80. В этом рассуждении есть несколько заблуждений.

    Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

    Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.

    Таблица 2
    Максимальное номинальное статическое давление * ПВХ типа 1120 при 73 ° F

    Размер

    График 40

    График 80

    (IPS)

    Сварка растворителем

    Сварка растворителем

    Резьбовое соединение

    ½

    600

    850

    425

    ¾

    480

    690

    345

    1

    450

    630

    315

    370

    520

    260

    330

    470

    235

    2

    280

    400

    200

    300

    420

    210

    3

    260

    270

    185

    4

    220

    320

    160

    Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

    Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

    Тип резьбы фитинга из ПВХ

    В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили — это стандартная V-образная резьба, контрольная резьба и резьба ACME.

    Стандартная «V» резьба

    Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

    Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

    Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

    Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

    Поперечная резьба

    Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

    Резьба ACME

    Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

    Поворотные шарниры и соединения

    LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

    Резьбовые пластиковые в системах

    LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

    Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

    1. Направляйте резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы по спецификации 80.
    2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой наполовину по сравнению с трубой без резьбы.
    3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
    4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
    5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Тем не менее, иногда капля масла может попадать на нарезчик. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
    6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
    7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

    Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

    ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.
    250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

    Почему не работают резьбовые соединения

    Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении двух стальных стержней вместе. Когда гайка затягивается на болт, гайка вращается «свободно», и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

    Крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

    Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает усилие зажима к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение — ключевая часть успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинение более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

    Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до появления зажимных усилий коническая резьба «свободно вращается» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

    Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, отличается по диаметру. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, в то время как охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

    Диаметр шага

    Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

    Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа от чрезмерной затяжки.

    Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

    Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу из строя фитингов из ПВХ. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.

    Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

    (1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

    В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

    Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластиковое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ® , уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которое монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватываемого компонентов вместе.

    Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

    Чему вас не учили про арматуру в инженерной школе!

    Этот технический документ поможет вам определить, какой тип миниатюрного (зазубренного, нажимного или компрессионного) фитинга подходит для вашего конкретного применения.

    В начале нового проекта инженеры и дизайнеры сталкиваются с множеством важных решений относительно выбора компонентов.Как и следовало ожидать, в первую очередь выбираются самые сложные компоненты. Выбор относительно простых компонентов, таких как гидравлическая арматура, часто откладывается до конца цикла проектирования. Поскольку время для проведения исследований ограничено, даже опытные дизайнеры и инженеры могут воспользоваться помощью в выборе наилучшего типа фитингов для своего применения.

    Перед тем, как выбрать миниатюрный пневматический фитинг для применения, необходимо выбрать шланг или трубку. Типы трубок, обычно используемых в миниатюрных гидравлических системах, варьируются от жестких металлических (таких как медь и нержавеющая сталь) до относительно гибких эластомерных или полимерных трубок и шлангов (таких как полиуретан, полиэтилен, нейлон, Teflon®¹, PEEK®², ПВХ, силикон. , Viton®³ и др.).

    При выборе трубок необходимо учитывать множество конструктивных соображений. Химическая совместимость с газом или жидкостью, минимальное и максимальное давление, ожидаемые экстремальные температуры, необходимость в жестких или гибких трубопроводах, простота сборки и обслуживания, а также внешние условия окружающей среды определяют, какие трубки или шланги следует использовать в применении.

    Существует три распространенных типа фитингов, используемых в миниатюрных гидравлических системах:

    В этой таблице представлен процесс выбора фитинга.Читайте дальше, чтобы узнать больше об индивидуальных стилях посадки.

    Расчетные параметры Фитинг с зазубринами Компрессионные фитинги Фитинги для соединения нажатием
    Уплотнения
    Уплотнение фитинга на внутреннем диаметре
    Уплотнение фитинга на внешнем диаметре
    Диапазон давления
    Ниже 125 фунтов на кв. Дюйм
    Выше 125 фунтов на квадратный дюйм
    Материал трубки / шланга
    Мягкая трубка / шланг ✔ *
    Жесткая трубка / шланг
    Металлические трубки ✔ **

    Примечание:
    * В зависимости от duromter (обычно 95 Shore A или выше)

    ** Может потребоваться модификация НКТ

    Колючая арматура
    Шип «линейный контакт» является предпочтительной конструкцией.

    На фитинге с зазубринами «линейный контакт» край зазубрины создает «линейный контакт», в отличие от поверхностного контакта, со стенкой трубы.Кроме того, трубка обеспечивает «поверхностный контакт» с хвостовиком фитинга. Когда фитинг спроектирован правильно, трубка расширяется над выступом «линейного контакта», а затем сжимается обратно на стержень фитинга за краем выступа. Острый зазубрин вонзается во внутренний диаметр трубки, создавая контакт под высоким давлением и обеспечивая герметичное уплотнение. Правильно спроектированные зазубренные фитинги позволяют легко надевать трубку на фитинг, но затрудняют снятие.


    «Елочка» (множественные зазубрины увеличивающегося диаметра) зазубрины тоже не запечатываются

    Это конструкция «старого стандарта», которая до сих пор используется во многих промышленных приложениях, но имеет много недостатков.На первый взгляд эта конструкция выглядит так, как будто она может удерживать трубку более надежно, чем одиночный зазубрин с «линейным контактом». Однако зазубрины, увеличивающиеся в диаметре, могут распределять удерживающую способность трубки по большей площади. Такое распределение силы по большой площади снижает удерживающую силу, а также увеличивает вероятность утечки. Кроме того, обычно сложнее надеть трубку на фитинг, имеющий все более крупные зазубрины.

    Оба типа зазубрин лучше всего подходят для гибких трубок с отличными характеристиками памяти, например, из полиуретана.Наилучшие конструкции зазубрин с «линейным контактом» могут выдерживать полное разрывное давление трубки без повреждений. Тем не менее, зажимы для трубок обычно рекомендуются, когда давление в системе приближается к диапазону от 80 до 100+ фунтов на квадратный дюйм (в зависимости от внутреннего диаметра трубки, поперечного сечения и твердости). Зажимы для трубок повышают надежность и справляются с импульсами давления и проблемами нагрева. Зажимы для трубок также не позволяют внутреннему давлению поднимать трубку с зазубрин. Фитинги зазубренного типа занимают меньше места по сравнению с фитингами с защелкивающимся соединением и фитингами компрессионного типа, поскольку зазубренные фитинги уплотняются по внутреннему диаметру трубки.Фитинги с зазубринами ограничены относительно низким давлением (обычно ниже 150 или 125 фунтов на квадратный дюйм) из-за ограничений мягких и гибких трубок. Фитинги типа Barb также имеют меньшие водные пути, чем фитинги push-to-connect или компрессионные фитинги.


    Фитинги Push-to-Connect

    Этот тип фитинга может называться разными названиями в зависимости от производителя. Общей особенностью является то, что трубку или шланг можно снять с фитинга, нажав на освобождающую манжету для случайных отсоединений / соединений.Если ожидается много циклов отключения / подключения, следует указать истинное быстрое отключение вместо фитинга типа «нажми для подключения». В этом типе фитинга трубка удерживается на месте гибкой зубчатой ​​цангой, которая входит в наружный диаметр трубки. Зубцы цанги смещаются от внешнего диаметра трубки, когда выпускная муфта вдавливается, что позволяет вынуть трубку из фитинга. Уплотнительное кольцо или другой тип уплотнения внутри фитинга обеспечивает радиальное уплотнение на внешнем диаметре трубки.Фитинги с защелкивающимся соединением обычно используются с материалами трубок с более высоким показателем твердости (95 по Шору A или выше), такими как нейлон, PEEK®, полиуретан (версии с более высокими показателями твердости) и Teflon®. Некоторые специальные типы фитингов с нажимным соединением предназначены для работы с металлическими трубками. В некоторых конструкциях на наружном диаметре металлической трубки может потребоваться канавка для приема зубьев цанги.

    Фитинги

    типа Push-to-connect нашли широкое применение в большинстве отраслей благодаря простоте соединения и разъединения.Благодаря этой особенности они особенно удобны при работе над прототипом дизайна. Эти фасонные детали также имеют более крупные водные пути, чем арматуры зазубрины. Однако есть и недостатки. Фитинги с защелкивающимся соединением занимают больше места, чем фитинги с зазубринами, поскольку корпус фитинга должен охватывать внешний диаметр трубки. Напротив, фитинги с зазубринами уплотняются по внутреннему диаметру трубки, поэтому они не должны быть такими большими, как фитинги с нажимным соединением. Еще один немаловажный фактор — надежность пломбирования.Для правильного уплотнения фитинга внешний диаметр трубки должен быть круглым и не иметь царапин. При снятии трубки можно поцарапать ее, так как она скользит по металлическим зубьям цанги. Царапины на трубке могут привести к утечке, когда трубка вставлена ​​обратно в фитинг с нажимным соединением. Наконец, большинство фитингов с нажимным соединением рекомендуется, например, фитинги с зазубринами, для применений с низким давлением.

    Компрессионные фитинги

    Компрессионные фитинги — хороший выбор для использования с металлическими трубками, такими как нержавеющая сталь и медь, а также с трубками из твердого полимерного эластомера, такими как PEEK®, нейлон, Teflon®, Kynar®⁴ и полиэтилен.Компрессионные фитинги обычно используются для приложений с более высоким давлением (от 150 фунтов на квадратный дюйм и выше) или когда требуется чистота и / или термостойкость жестких труб, таких как нержавеющая сталь, PEEK®, Teflon® или Kynar®. Компрессионные фитинги состоят из фитинга. корпус, цельный или состоящий из двух частей, и компрессионный колпачок или гайку. Затягивание компрессионного колпачка или гайки толкает манжету в конический угол в корпусе фитинга и, таким образом, прижимает манжету к внешнему диаметру трубки.Этот натяг создает уплотнение, а также защищает трубку, чтобы она не могла выскользнуть из фитинга. Компрессионные фитинги можно разбирать и собирать, но обычно только несколько раз перед заменой манжет и / или корпуса фитинга для обеспечения герметичного уплотнения.

    Как и фитинги с нажимным соединением, компрессионные фитинги больше, чем фитинги с зазубринами, потому что они уплотняют внешний диаметр трубки. Компрессионные фитинги более надежны, чем фитинги с нажимным соединением, и могут выдерживать гораздо более высокое давление, но не так удобны с точки зрения соединения и разъединения.

    Компрессионные фитинги не подходят для более мягких трубок, поскольку они должны противостоять сжатию втулки. Некоторые производители фитингов предлагают металлические опоры для трубок, которые могут быть вставлены во внутренний диаметр более мягких материалов для труб, чтобы гарантировать, что трубка не разрушится, когда обжимная муфта вдавливается во внешний диаметр трубки.

    Многие клиенты используют трубки Teflon® с компрессионными фитингами, поскольку они устойчивы к большинству химикатов и выдерживают относительно высокое давление.Недостатком Teflon® является его склонность к «хладотекучести». Teflon® будет со временем отодвигаться от приложенной нагрузки (такой как компрессионное кольцо). Высокая температура может усугубить эту проблему.

    Резьба

    Общие метрические и английские размеры — прямые фитинги

    Вы должны знать характеристики резьбового порта, в который вы будете устанавливать фитинг, чтобы вы могли выбрать подходящий фитинг. Миниатюрные фитинги бывают разных размеров резьбы.Вот некоторые из наиболее распространенных: M3 x 0,5, M5 x 0,8, M6 x 1 и M8 x 1,25 в метрических размерах и 10-32 UNF, ¼-28 UNF и 5 / 16-24 UNF в унифицированных размерах резьбы. Это прямая резьба (а не коническая, как трубная резьба). Для предотвращения утечки из фитингов с прямой резьбой требуется уплотнение, обычно уплотнительное кольцо или прокладка.

    Размеры трубной резьбы

    Коническая трубная резьба, такая как 1/16 — 27, 1/8 — 27 и ¼ — 18 NPT, также очень распространена, поскольку они используются уже много лет.Коническая трубная резьба несколько устойчива к вибрации. Они широко используются в промышленности и в сантехнике, но коническая резьба имеет недостатки. Трубная резьба протекает, если не используется резьбовой герметик. Кроме того, из-за конической конструкции резьбы трубная резьба не позволяет легко расположить выпускной патрубок коленчатого и тройникового фитингов. Единственный способ разместить выпускные отверстия — это изменить степень затяжки или ослабления фитинга, что может привести к чрезмерной затяжке или утечке.

    Уплотнения

    Уплотнительное кольцо в сравнении с прокладкой

    В прошлом плоские мягкие эластомерные, твердые пластмассовые или металлические прокладки использовались для уплотнения фитингов с прямой резьбой. Этот метод уплотнения вызвал ряд проблем, включая проблемы со сборкой, утечки и незакрепленные соединения. Гораздо более совершенным методом уплотнения является использование торцевого уплотнения с захваченным уплотнительным кольцом. Этот метод уплотнения исключает утечки, компенсирует шероховатую поверхность сопрягаемых деталей, обеспечивает больший момент установки (надежное соединение), устраняет необходимость в резьбовых герметиках и значительно сокращает время сборки.Доступны многочисленные эластомеры уплотнительных колец для работы в широком диапазоне температур и химикатов.

    Как измерить размеры труб и фитингов

    Определение размеров труб, необходимых для вашего проекта, может сбить с толку. Многие люди предполагают, что размер трубы — это внешний диаметр трубы, но на самом деле «размер трубы» относится к так называемому «номинальному диаметру».

    Фитинги могут сбивать с толку. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать внешнему диаметру трубы.Например, полудюймовый пластиковый колено имеет внешний диаметр около 1-1 / 4 дюйма.

    Используйте это руководство, чтобы помочь вам подобрать трубы и фитинги нужных размеров для вашего следующего проекта.

    Преобразование фактического диаметра в номинальный

    Самый простой способ узнать, какой номинальный размер трубы вам нужен, — это выполнить следующие действия и использовать приведенную ниже таблицу преобразования.

    Для наружной резьбы

    1.Измерьте внешний диаметр (OD) трубы или фитинга:

    • Оберните шнур вокруг трубы
    • Отметьте точку соприкосновения струны
    • С помощью линейки или измерительной ленты найдите длину между концом веревки и сделанной вами отметкой (окружность)
    • Разделите окружность на 3,14 159

    2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

    Для внутренней резьбы

    1.Измерьте внутренний диаметр (ID) трубы или фитинга (используйте линейку или рулетку).

    2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

    Таблица преобразования номинального диаметра

    (все измерения в дюймах)

    Внешний или внутренний диаметр Десятичный эквивалент Номинальный диаметр Типичная резьба на дюйм
    5/16 0.313 1/16 27
    13/32 0,405 1/8 27
    35/64

    0,540

    1/4 18
    43/64 0,675 3/8 18
    27/32 0,840 1/2 14
    1-3 / 64 1.050 3/4 14
    1-5 / 16 1,315 1 11-1 / 2

    1-21 / 32

    1,660 1–1 / 4 11-1 / 2
    1-29 / 32 1,900 1–1 / 2 11-1 / 2
    2-3 / 8 2,375 2 11-1 / 2
    2-7 / 8 2.875 2-1 / 2 8
    3-1 / 2 3,500 3 8
    4 4.000 3-1 / 2 8
    4-1 / 2 4.500 4 8

    Трубы и трубки

    Трубы и трубки измеряются по-разному. Размер и название трубки основаны на фактическом внешнем диаметре трубки.

    PEX, или трубы из сшитого полиэтилена, — еще одна технология, которая быстро становится популярной, и ее измеряют и называют по внутреннему диаметру.

    Пример:

    Труба по сравнению с трубкой

    Внешний диаметр
    Труба размером 1/2 дюйма 27/32 ”
    Трубка размером 1/2 дюйма 1/2 ”

    Выберите тип резьбы

    Одним из наиболее распространенных типов резьбы является национальная трубная резьба (NPT). Они бывают с наружной резьбой (NPT, MPT или MNPT) и с внутренней резьбой (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.

    Другой распространенной резьбой является Национальная стандартная прямая механическая трубная резьба со свободным фитингом (NPSM) .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
