сколько надо для сечения и каркаса

Содержание:

1. Расчет арматуры для фундамента

2. Основы расчета ленточного фундамента

3. Схема армирования ленточного фундамента

4. Расчет диаметра продольной арматуры

5. Определение глубины заложения

6. Сбор нагрузок

7. Ширина подошвы

8. Расчет ленточного основания

9. Порядок расчета

10. Пример расчета

11. Правила армирования ленточных оснований

12. Расчет для свайного основания

13. Расчёт армирования плитного основания


Частным застройщикам, планирующим возведение дома, гаража или хозяйственных объектов своими руками, приходится самостоятельно производить расчеты арматуры для ленточного фундамента и решать многие задачи, надеясь на помощь и подсказки интернет-ресурсов и знакомых мастеров.

Некоторые из них придерживаются мнения, что делать вычисления, им необязательно. Соблюдая принципы строгой экономии, они нередко, укрепляют бетонную заливку любыми средствами, имеющимися под рукой, включая, проволоку, старые трубы, прочий металл.

 Подобный подход довольно рискован. Со временем, в случае деформации стеновых конструкций, исправление ошибок окажется весьма трудоемким и дорогостоящим. В будущем это может привести к трудностям, связанным с неустойчивостью дома и сложностями с его эксплуатацией. Лучше, как говорится, сначала несколько раз отмерить, а потом действовать.

Расчет арматуры для фундамента

Достоверная информация, предложенная вашему вниманию в данной статье, поможет вам легко провести вычисления: определить диаметр и метраж железного прута, выбрать схему вязания каркаса или решётки, не прибегая к платным услугам предприимчивых специалистов.

Металлопрокат, который применяют при сооружении железобетонных конструкций, выполняет важнейшие функции по обеспечению долговечности и безопасности. Правильно сочетая рифленый и гладкий стержень, строители устраивают прочный остов, который впоследствии возьмет на себя большую часть нагрузок, и предотвратит образование деформаций — прогибов, осыпания и растрескивания бетона.

Существуют различные методики, позволяющие быстро и довольно точно определить, сколько нужно арматуры на фундамент как путем профессионального подхода, так и «на глазок», основываясь на опыте мастеров. Прежде чем освоить их с целью снижения затрат, следует уделить внимание качеству закупаемого материала — его сорту, марке стали, толщине, массе и виду поверхности (рифленой или гладкой).

Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:

• I и II — это гладкий металлический прокат, поставляемый в мотках или стержнях с d от 10; 12; 16 до 40 mm.

• III — это пруток с рифлением различной глубины и модификации.

  Данная категория маркируется, как А III, ассортимент поставляется с различной толщиной сечения.

• IV и V присваивают металлоизделиям, способным выдерживать наивысшие перегрузки, которые свойственны высоткам и объектам недвижимости специального назначения.

Основы расчета ленточного фундамента

Фундаментная лента — это монолитный замкнутый контур. Он служит основанием для стен, препятствует их деформации под воздействием различных природных и эксплуатационных факторов.

Приступая к вычислениям объемов арматуры в ленточном фундаменте вы должны учитывать форму секций, который составляют металлические профили, связанные проволочными хомутами в 2-ух направлениях:

Найти компанию для строительства коробки дома »

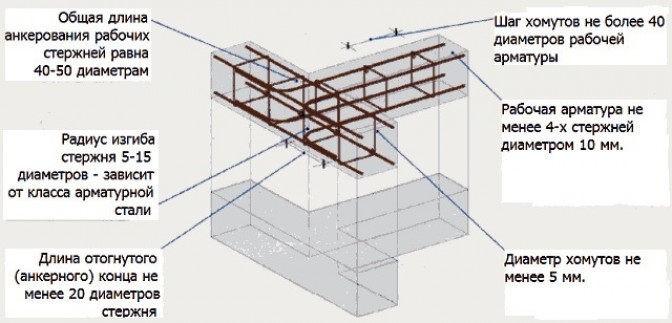

Схема армирования

От выбора данного формата, зависит сколько понадобиться арматуры для всего дома и каковы будут затраты на его обустройство. Наиболее распространены форматы, собранные из 3-х, 4х и 6-и рядов в каждом. Нормы СП 52-101-2003 определяют порядок оформления и связки:

• Прутки должны располагаться в ряду не далее, чем через 400 мм (40 см) один от другого.

• Двусторонний зазор, между стенками траншеи, в которой вы установите связку и крайними рядами должен составлять от 5 до 7 см.

 Придерживаясь этих правил, можно сделать выводы, что при ширине рва:

Расчет диаметра продольной арматуры

Для квалифицированного выбора толщины прута для продольного расположения, следует обратиться к СНиП 52-01-2003. В нём разъясняют, как рассчитать армирующие элементы для ленточного фундамента, с учетом действующих нормативов, и табличных данных.

Согласно нормам, сумма диаметров продольных стержней в одном ярусе должна определяться числом, которое составляет всего 0,1% от площади сечения забетонированного фундаментного основания. Задача решается таким образом:

• Определите S, перемножив высоту ленты на её ширину. Для упрощения можно предположить, что они равны соответственно: 1 м и 0,40 м.

S = 40 Х 100 = 4 000 кв. см.

2. Найдите значение 0,1%:

Sa = 4000:1000 = 4 см2.

Для этого в графе — 4, отражается количество прутков, подбираете близкое к полученному (4 см2) число. Оно равно 4,52.

В этой же таблице отмечены варианты, подходящие для схем:

• с 3-мя прутьями: 4,62, что приблизительно соответствует d 14 mm;

• c 6-ю стержнями: 4,71 при минимально допустимом d 10.

Расчет количества арматуры

Чтобы самостоятельно провести перерасчет арматурного каркаса ленточного фундамента вы можете воспользоваться 2-мя несложными методами, о которых речь пойдет ниже.

Найти компанию по генподряду и стройнадзору »

Квалифицированно — при помощи онлайн-калькулятора

Современные Интернет-ресурсы обеспечивают более широкий и точный спектр проектно-вычислительных услуг. В частности, программа онлайн калькулятора предлагает рассчитать арматуру на ленточный фундамент быстро, достоверно, с наибольшей точностью. Пользователям предложен очень простой и интуитивно понятный интерфейс.

Сервис в течение нескольких секунд предоставляет развернутую детальную информацию как по металлопрокату, так и по количеству бетонного раствора, который понадобиться для заливки основания и досок для опалубки. В результате автоматизированного расчета вы получаете и дополнительные данные:

• Длину готового каркаса, как снаружи, так с учетом и внутренних перегородок.

• Размеры фундамента и силу оказываемых нагрузок на грунт.

• Параметры боковых поверхностей ленты с полной информацией по её теплоизоляции для утепления со всех сторон.

• Минимально допустимый диаметр и схему расположения рядов металла, в зависимости от величины поперечного сечения.

• Количество хомутов и оптимальный шаг крепежа, который не допустит сдвигов в конструкции.

• Оптимальные размеры проволочной обвязки и способ изготовления узлов на вставках и отрезках арматуры.

В результате программа вычислит и предложит распечатать всю информацию, включая общую длину и вес необходимого металлопроката.

Определение глубины заложения

Порядок нахождения предусматривает выявление факторов негативного влияния, которые зависят от:

• геологических характеристик строительной площадки;

• климатических особенностей региона;

• наличия в проекте заглубленных подвалов.

На данном этапе работ находят места расположения на прочных грунтах. Основание не рекомендовано опирать на рыхлые и пластичные массивы, погружать в подпочвенные воды. Одним из серьезных признаков нестабильности является критическая отметка промерзания земляных пластов, приводящая к пучению.

Установив все критические моменты, определяют допустимую глубину дна котлована. Согласно СНиП в окончательном варианте она должна быть кратной 10 см. Например, получив 68 см, принимаете к исполнению —70 см.

Сбор нагрузок

С целью получения максимальной точности результатов проводят определение не только общего веса всех конструктивных элементов здания, но предметов антуража и людей, которые будут проживать. Насколько эти данные важны станет понятно позднее, когда будут рассмотрена зависимость ширины ленты от физических параметров постройки.

В качестве примера представьте одноэтажный дом, в котором три стены (a; b; c) будут несущими (увеличивается за счёт опирающихся на них конструкций). Две другие (А и B) — самонесущие (собственная масса).

Ширина подошвы

Полученные в предыдущей главе числа вы складываете и полагая, что прочность грунта будет составлять 29 т на кв. м. производите вычисления.

Расчет ленточного основания

Задача сводится к выбору толщины металлического профиля и его количества, которое определяется в погонных метрах. Полагаясь на описанные выше методы определения класса и диаметра, по умолчанию устанавливаете, что:

Описанные выше материалы будут необходимы для возведения монолитного фундамента длиной 10 м: с размерами (в) 600 мм, (Н) 500 мм.

Порядок расчета

Алгоритм проведения подсчетов используете следующий:

•  Вычислите n — высоту каркаса без учета верхнего защитного бетонного слоя, который может достигать до 5 см. n = 500 – 50 = 450 мм.

• Найдите площадь сечения ленты:

S = b x n = 600 x 450 = 270 000 mm2

S a = b x n0 x 0, 001= 270 mm2

 Х 10 = 30 м.

 На возведение понадобиться 30 погонных метров арматуры.

Пример расчета

За исходные примем следующие значения:

• Вычислите длину всей ленты, например, 10 м Х 4= 40 м.

• В зависимости схемы армирования, рассчитываете количество продольного (горизонтального) профиля, например, при трехполосной схеме, понадобиться 40Х3Х2 = 240 м, потому что в каркасе используют 2 пояса из прута d – 12.

• Определите количество вертикальных вставок длиной 80 см из расчета по 20 на каждую сторону дома: получается 20Х4Х0.8=80 метров d – 10 mm.

• Высота каждой перемычки будет равна 60 см, что в сумме на весь периметр составит: 40Х0,6=48 метров d – 10 mm.

• В заключение проведите подсчет крепежа для связки, выделяя по 0,30 м проволоки на каждый хомут.

Обратите внимание, что иногда, с целью усиления устойчивости армирующего эффекта в траншее, перегородки углубляют, вбивая их нижние окончания в толщу на 10 или 20 см. в дно котлована. Подобный подход вносит изменения в расчет металла для вертикальных рядов арматуры. Здесь за основу нужно брать не 60 см длины (как в примере выше), а 70 или 80.

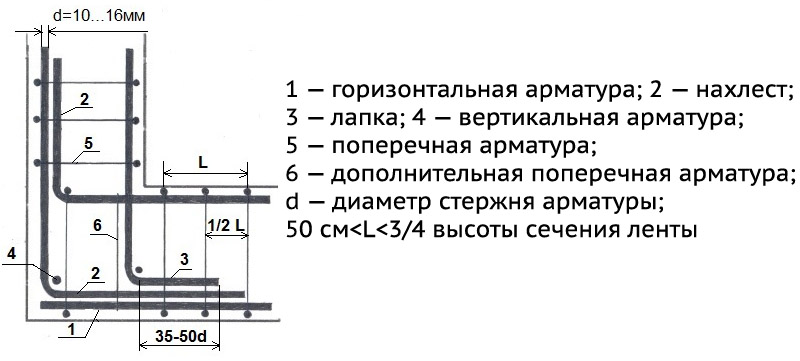

Правила армирования ленточных оснований

В работе распространена методика распределения металла, основанная на длительном практическом опыте:

• если длина ленты не превышает 3м, то допустимо применять в горизонтальном положении пруток в 10 mm;

• если её размеры более 3 м, нужно выбирать пруток от 12 до 16 mm;

• вся продольная арматура, используемая в каркасе, должна быть строго одного диаметра.

Если толщина имеющихся прутов различная, то в нижний ярус устанавливают большие по размеру, а в верхний — отрезки с меньшим сечением. При этом следует понимать, что изделия с d = 10 и d = 16mm, значительно различаются по весу и, если вы приобретаете его с максимальным запасом прочности, то это может значительно утяжелить нагрузки на грунт и увеличить стоимость закупки материала.

Что касается сравнительного анализа проката с рифлением и без, то здесь действует следующий принцип, чем выражение глубина рисунка, тем крепче образуется связь между бетоном и металлом. Это очень важно знать при заливке объемных и грузных ленточных оснований, где нецелесообразно отдавать предпочтение гладкому профилю. В работе используется специальная крепёжная проволока из низкоуглеродистой стали толщиной от 0,8 до 1,5 мм, которую предварительно нарезают на равные отрезки.

Расчет армирования плитного основания

Для формирования монолитной плиты устанавливают два железных пояса, которые образуется горизонтальными сетками, объединенными прутом на 10−16 mm. Сначала вы определяете схему, например, квадрат со сторонами 20Х20 см.

Далее, вычисляете, сколько понадобиться стержней для каждого яруса в отдельности и общее их число. К полученной сумме прибавляется объем вертикальных перемычек, вставляемых в местах пересечения металла. Затем, согласно с количеством точек обвязки в ячейках, вычисляете метраж отожженной проволоки, которая будет использована для крепежа.

Заключение

Среди частных застройщиков, ленточные конструкции являются наиболее популярными, потому что демонстрируют наилучшее соотношение цены и прочности. Они отлично подходят для любых построек, включая здания с цокольными и подвальными помещениями, а также в блочном, монолитном исполнении, с глубоким и мелким заглублением.

Правильно вычислив объемы материалов, вы обеспечите возводимому дому необходимый ресурс прочности, будете уверены в том, что затраченные средства обеспечат защищенность и безопасность в будущем.

Фото и видео предоставлены Youtube-каналом «Все по уму на стройке»

— Полное руководство по арматуре в ICF — Plasti-Fab

Опубликовано 22 мая 2019 г. от Plasti-Fab

4 комментария

По сравнению с обычными фундаментными стенами для ICF требуется больше арматуры. Однако у вас может быть бетонная стена толщиной 6 дюймов с ICF, а не 8 дюймов. обычная стена фундамента в большинстве случаев. Поэтому дополнительная арматура может сэкономьте 2 дюйма бетона на стенах фундамента.

Поскольку ICF содержат больше арматуры и считаются железобетонными стены, они позволят вам построить более высокую стену, что даст вам более высокий потолок высота по сравнению с обычными бетонными стенами.

Арматура используется для решения требований к проектированию конструкций, связанных в первую очередь с нагрузки сжатия, растяжения и сдвига. Арматура также будет контролировать бетон усадочные трещины.

Вертикальная арматура в фундаменте

Стальные армирующие дюбели должны выступать как минимум в 40 раз за диаметр стержня по высоте от верхней части фундамента, чтобы соответствовать размеру, расстоянию и положению вертикальной арматуры, требуемой в стене фундамента.

Бетон прочен при нагрузках на сжатие, но прочность на растяжение значительно ниже. Арматура для подземных стен фундамента с обратной засыпкой Наружная поверхность всегда устанавливается во внутренней трети стены, которая является натянутая сторона стены. Для применения выше уровня грунта или стены для вечеринок арматурный стержень Обычно размещается посередине стены.

Когда вы посмотрите на блок Advantage ICF, вы увидите зажимы арматуры на пластиковых перемычках, разделяющих 2 слоя пенополистирола.

Горизонтальный Арматурный стержень в курсах ICF

После завершения первого курса ICF поместите арматурный стержень горизонтально в соответствующие фиксаторы арматуры в перемычке, следуя своим техническим спецификациям (или таблицам параметров в Техническом руководстве по системе Advantage ICF). Горизонтальный стержень располагается в шахматном порядке, чтобы можно было разместить вертикальный стержень между горизонтальными стержнями после того, как все ряды будут на месте. Для стен ICF ниже уровня земли установите горизонтальный арматурный стержень в зажим № 1 (первое внутреннее седло арматурного стержня) в первом ряду блока и № 3 (третье седло арматурного стержня) во втором ряду, чередуя № 1 и № 3 для всех последующих рядов блока.

Арматурный стержень обычно находится на натянутой стороне стены (или в большинстве случаев на внутренней трети стены). Более подробное описание см. в Техническом руководстве по системе Advantage ICF.

Перемещение арматурного стержня от ряда к ряду создает эффект «переплетения», который позволяет горизонтальному стержню обхватывать (другой термин «удерживать») вертикальный стержень на месте. Вертикальная арматура устанавливается после того, как стена будет на полную высоту.

Установить указанную вертикальную арматурную сталь, сдвинув ее вниз между смещенными длины горизонтальной арматуры. Это создает эффект «переплетения», который позволяет горизонтальным арматура для удержания вертикальной арматуры на месте.

● Убедитесь, что вы знаете, где на рабочей площадке вы хотите выгрузить арматуру.

● Держите арматуру как можно более чистой от грязи и других загрязнений, так как это повлияет на производительность.

● Отрежьте отрезки длиной 4 фута и предварительно согните их для получения углов и Т-образных стенок.

● Наденьте пластиковые колпачки на верхнюю часть вертикальной арматуры, торчащей из фундамента или стены, чтобы не пораниться об острые концы.

Вы можете нажать на следующую ссылку, чтобы узнать, какая арматура вам понадобится для твоя работа.

http://www.advantageicf.com/technical-library/technical-library.html

Крайне важно ознакомиться со всеми применимыми строительными нормами и техническими руководствами, а также с отчетами по нормам и правилам производства ICF, чтобы понять требования к правильному расстоянию и размерам арматуры.

Ресурсы

Техническое руководство Advantage ICF

Руководство по установке Advantage ICF

Подробное руководство Advantage ICF

Контрольный список системы Advantage ICF

Если у вас есть какие-либо вопросы о размещении арматуры для вашего проекта, позвоните нам сегодня по телефону (888) 446-5377.

Нравится:

Нравится Загрузка…

Категория: Advantage ICF, Plasti-Fab Теги: бетонные формы, пеноблоки, как разместить арматуру в ICF, как сделать, ICF, изоляционная бетонная формовочная система, арматура, арматурная сталь

← Серия Plasti-Fab® для коммерческого строительства – Решения для стен выше уровня земли

Серия Plasti-Fab для коммерческого строительства – Решения для утепленных кровель →

Размер арматуры для перекрытий | Science

••• Jupiterimages/Photos.com/Getty Images

Обновлено 10 марта 2018 г.

Автор: Donna McLean

Арматурная сталь, более известная как арматура, повышает прочность на растяжение и повышает долговечность бетонных плит. Правильный размер арматуры для конкретной плиты зависит от предполагаемого использования плиты, ее толщины и прочности, а также от того, является ли арматура единственным армированием. Арматура и бетон хорошо работают вместе, потому что они расширяются и сжимаются в унисон при изменении температуры. Поскольку кислород не может достичь его, арматурная сталь, полностью закрытая бетоном, не изнашивается. Разные размеры подходят для разных работ.

Размеры арматуры

Арматура обычно поставляется в виде стержней длиной 20 футов. Ребристые арматурные стержни, также называемые деформированными арматурными стержнями, позволяют бетону, залитому вокруг них, надежно удерживать стержень. Чтобы определить размер стержня, диаметр измеряется на одном плоском конце. Измерение не включает ребристость. Размер диаметра указан в восьмых долях дюйма. Например, стержень размера 3 имеет диаметр 3/8 дюйма. Арматура размера 18 имеет диаметр 2 1/4 дюйма.

Стандартные размеры арматурных стержней

Арматурные стержни во внутренних двориках, цокольных этажах, фундаментах и ​​подъездных путях могут иметь размер от 3 до 6. Подрядчики иногда используют «правило 1/8», означающее, что размер арматурного стержня составляет 1/8 толщины плиты. Например, плита толщиной 6 дюймов может иметь арматуру с маркировкой размера 6 или 3/4 дюйма.

Плиты для септиктенков могут потребовать использования как сварной сетки, так и арматуры. В таких случаях обычно используют арматуру размеров 3 и 4. Расстояние между матами сварочной проволоки может варьироваться от 6 до 18 дюймов. Меньшее расстояние между матами обеспечивает большую прочность, чтобы компенсировать использование арматуры меньшего диаметра.

Маркировка арматуры

Каждый стержень имеет маркировку, указывающую на стан, размер стержня, тип металла и обозначение марки или минимальный предел текучести. Буква или символ, ближайший к концу полосы, идентифицирует мельницу. Размер бара чуть ниже этого. Затем вы должны найти букву «W» или «S». «W» говорит о том, что стержень изготовлен из низколегированной стали, а «S» — о углеродистой стали, также называемой мягкой сталью. Оценка дается последней и может быть показана цифрой или линиями, проходящими по всей длине стержня.
