Сколько арматуры нужно для фундамента калькулятор: Калькулятор ленточного фундамента
Расчет арматуры на фундамент — калькулятор
В расчетах необходимо руководствоваться требованиями СНиП 52-01-2003 для выбора класса, сечения и нужного количества арматуры. Прежде чем приступать к расчетам, необходимо понимать, что если имеется монолитное бетонное основание, то потребуется металлическая арматура.
У бетона, при его высокой прочности на сжатие, на растяжение, прочность намного ниже. И поэтому, если вдруг случится вспучивание грунта, то бетонное основание может потрескаться, что ведет и к деформации стен, и становится причиной разрушения всего дома.
Арматура для фундаментной плиты
При строительстве дач и коттеджей или помещений без подвалов нередко используется фундаментная плита. Такой фундамент состоит из бетонной плиты, которая в перпендикулярных направлениях армирована прутком, где сетка выполняется в нижнем и верхнем слое. Толщина такого фундамента составляет более двадцати сантиметров.
Перед тем, как провести расчет арматуры для фундаментной плиты, нужно продумать, какой марки будет арматурный пруток.
Если плитный фундамент воздвигается на грунте, который не имеет предрасположенности к пучинистости, и поэтому горизонтальный сдвиг вряд ли будет возможным, можно использовать арматурный пруток ребристого свойства класса А-I, диаметр которого составляет более десяти миллиметров.
Однако при слабом грунте либо если сооружение будет стоять на некотором уклоне, нужно использовать арматурный пруток, диаметр которого будет боле четырнадцати миллиметров.
Для того чтобы соорудить вертикальные связи между слоями арматурной сетки, потребуется пруток диаметром всего лишь в шесть миллиметров А-I.
Сколько арматуры нужно для фундамента, зависит и от материала для строительства стен, потому что деревянные дома, каркасные, из газобетонных блоков и кирпича очень отличаются по нагрузке. Так, для легких зданий можно использовать пруток, который в диаметре составляет десять-двенадцать миллиметров, а в блочных и кирпичных домах целесообразно использовать арматуру от четырнадцати до шестнадцати миллиметров в диаметре.
Обычная дистанция от одного прута до другого составляет двадцать сантиметров в поперечном направлении и продольном. И поэтому на один метр строения в длину нужно будет уложить пять прутков для арматуры.
В то же время пересекающиеся прутки связывают отожженной нетвердой проволокой специальным крючком.
Можно представить, сколько арматуры нужно для фундамента на следующем расчете:
Пример расчета
При доме с габаритами девять на шесть метров, состоящем из газобетонных блоков и на среднепучинистых суглинках, фундаментная плита должна устанавливаться толщиной в сорок сантиметров.
- Ввиду того, что потребовалась достаточно значительная толщина фундамента, будут нужны две сетки для арматуры и вертикальные связки. Армированный пруток для горизонтальных сеток здесь потребуется в шестнадцать миллиметров диаметра, а вертикальных — в шесть миллиметров.
- Вычисляется количество продольных прутьев, беря длину фундамента и разделив ее на шаг решетки.
Таким образом, девять, разделив на две десятые, получится сорок пять арматурных прутьев длиной шесть метров, общее количество которых получается путем умножения на шесть. То есть двести семьдесят метров. - Таким же образом вычисляется и количество поперечных прутков, которые таким же путем дадут число в двести семьдесят метров.
- Путем сложения получается общее количество прутков для сетки, которое будет равняться одной 1800 метрам.
- У вертикальных связей длина аналогична высоте фундамента. Количество находится посредством числа пересечений арматурных прутков и составляет одну тысячу триста пятьдесят штук длиною в пятьсот сорок метров.
Таким образом, девять, разделив на две десятые, получится сорок пять арматурных прутьев длиной шесть метров, общее количество которых получается путем умножения на шесть. То есть двести семьдесят метров.Суммарная площадь
Этот показатель зависит от инструмента, который будет применяться при вязке. Крючком на одно соединение будет уходить примерно сорок сантиметров. А всего соединений получится две тысячи семьсот.
Если взять диаметр проволоки в один миллиметр, то его масса составит шесть и двенадцать сотых граммов.
Для вязки арматуры потребуется всего немного больше шести с половиной килограмм проволоки. Если выполняется самостоятельный расчет арматуры на фундамент, калькулятор может значительно упростить задачу.

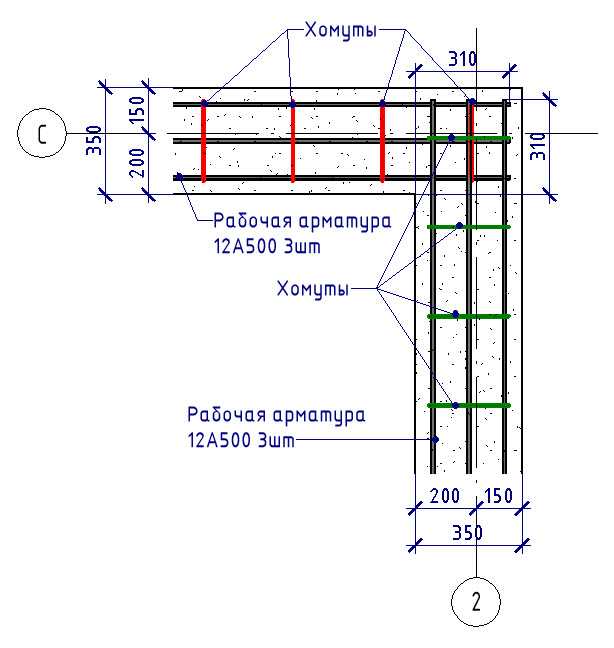

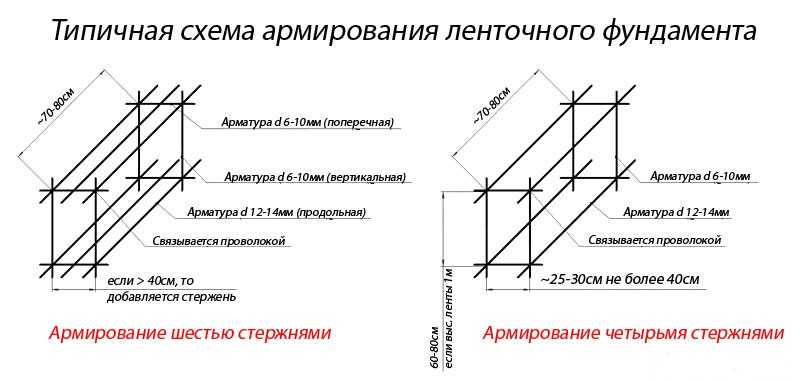

Арматура для фундамента ленточного
Самая большая нагрузка на разрыв идет в этом фундаменте по ленте. Поэтому, смотря какой тип грунта и выбираемый материал для стен, подбирается пруток от двенадцати до шестнадцати миллиметров в толщину, при этом, вертикальные и поперечные связи составляют от шести до десяти миллиметров.
Расчет — калькулятор арматуры для ленточного фундамента в целом напоминает расчет арматуры для фундаментной плиты, однако шаг арматурной решетки здесь составляет от десяти до пятнадцати сантиметров, потому что для разрыва ленточного фундамента усилий может потребоваться намного больше.
Это нужно учитывать при решении вопроса, какая лучше арматура для фундамента.
Калькулятор расчета количества арматуры и бетона для фундамента «Композит Групп Челябинск»
Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
| Металлическая арматура класса A-III (A400C)Ø | Арматура композитная полимерная стеклопластиковая (АКС)Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | 12 |
| 18 | 14 |
| 20 | 16 |
Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:
| Металлическая арматура класса A-III (A400C) Ø | Арматура композитная полимерная стеклопластиковая (АКС) Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | 12 |
| 18 | 14 |
| 20 | 16 |
Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
| Металлическая арматура класса A-III (A400C)Ø | Арматура композитная полимерная стеклопластиковая (АКС) Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | 12 |
| 18 | 14 |
| 20 | 16 |
Расчет арматуры в бетонном фундаменте за 3 простых шага
Бетон прочен, но не так сильно, как его армированный аналог. Лучший способ укрепить бетонный фундамент — добавить арматуру. Это повысит общую прочность на растяжение вашего основания и позволит ему поддерживать более тяжелую конструкцию.
Прежде чем залить фундамент, вы спросите себя: «Сколько арматуры мне нужно?» В этом посте объясняется, как шаг за шагом рассчитать потребность в арматуре.
3 шага для расчета арматуры, необходимой для бетонного фундамента
Вы должны выполнить следующие шаги, чтобы определить, сколько арматуры вам нужно купить для вашего фундамента:
1. Рассчитать погонные метражи вашего бетонного фундамента
Допустим, ваш фундамент равен 100 футов в длину и 60 футов в ширину. Первое, что вам нужно сделать, это рассчитать погонный метраж вашего фундамента. Обратите внимание, что линейный фут является одномерным измерением. Это не то же самое, что квадратный метр. Таким образом, вы должны добавить все стороны вашей опоры вместо того, чтобы умножать длину на ширину.
Итак, вот формула: 60+60+100+100 = 320 погонных футов. Теперь давайте посчитаем, сколько арматуры вам нужно для этой длины.
2. Рассчитайте арматуру, необходимую для вашего фундамента
Фундаменты могут иметь различную толщину в зависимости от типа грунта.
Обычно требования к арматуре фундамента включают один арматурный стержень на каждые 8 дюймов ширины фундамента. Допустим, ваши опоры имеют толщину 16 дюймов. Учитывая это, вам нужно два стержня по ширине ваших оснований.
Итак, вам нужно умножить 320 (погонная длина фундамента) на 2 (количество арматурных стержней, необходимое по ширине фундамента). Вы получите 640 футов арматуры.
Стандартная длина арматуры включает стержни длиной 20, 30, 40 и 60 футов, и вы можете купить арматуру нужной длины онлайн. Давайте рассчитаем, сколько стержней вам нужно, исходя из стандартных длин арматуры:
- Двадцать футов — 32 стержня.
- Тридцать футов – стержни 21,3.
- Сорок футов – 16 удилищ.
- Шестьдесят футов – удочки 10,6.
3. Рассчитайте необходимое количество арматуры в стене фундамента
Строительные нормы требуют размещения арматуры через каждые 4 фута стены фундамента.
Стены фундамента стоят на фундаменте и создают пространство для подвала. Следовательно, общая длина стен фундамента будет равна общей длине фундаментов. В нашем примере это 320 футов. Таким образом, вы должны разделить 320 на 4, что равно 80. Это количество слотов для армирования в вашем фундаменте.
Если ваши фундаменты имеют толщину 16 дюймов, умножьте 16 на 80. Вы получите 1280 дюймов или 106,6 футов арматуры. В общей сложности для вашего фундамента потребуется 746,6 футов арматуры.
Что произойдет, если вы добавите слишком много арматуры?
Вы можете ошибочно полагать, что слишком много стержней сделает здание прочнее. Но на самом деле это сделает его более восприимчивым к неудачам. Слишком большое количество армирования препятствует равномерному распределению бетона, что приводит к образованию пустот внутри фундамента. Кроме того, стальные стержни меняют свой объем при колебаниях температуры, и слишком большое их количество будет создавать в бетоне чрезмерное сжимающее усилие.
В итоге фундамент треснет.
Что произойдет, если вы получите слишком мало подкрепления?
Если бетон не получит достаточного армирования, он еще быстрее растрескается под растягивающими нагрузками. Чистый бетон имеет предел прочности на разрыв 300-700 фунтов на квадратный дюйм, а железобетон демонстрирует 3000-6000 фунтов на квадратный дюйм. Международные строительные нормы и правила для арматуры в бетоне определяют, что прочность бетона в фундаментных стенах должна быть не менее 3000 фунтов на квадратный дюйм.
Недостаточное количество стержней означает, что ваше здание не выдержит предусмотренных нагрузок. Ваш фундамент и подпорные стены скоро треснут, что потребует срочной реконструкции.
Заключительные мысли
Рассчитать арматуру для вашего бетонного фундамента несложно, если вы знаете параметры, которые следует учитывать. Имейте в виду общую линейную площадь и толщину фундаментов и фундаментных стен. В нашем примере для фундамента 100×60 с опорами толщиной 16 дюймов требуется 746,6 футов арматуры.
Статья представлена писателем сообщества
Популярные сегодня статьи:
Калькулятор арматуры — Сколько арматуры мне нужно
Онлайн расчет бетонной арматуры помогает инженерам-строителям определить, сколько арматуры требуется для бетонной плиты. Калькулятор арматуры для перекрытий поможет рассчитать размер используемой сетки
В этом разделе мы узнаем, как рассчитать арматуру для вашего проекта, чтобы вы могли защитить свои активы.
Важнейшая характеристика арматуры и расширяться вместе с тепловым расширением стальных стержней. Это основная причина, по которой Арматура увеличивает прочность фундаментов из бетонных плит. Арматура для фундаментов лучше всего найти Арматура для фундаментов из плит. При установке арматурных стержней в бетонную арматурную плиту учитываются определенные расчеты. Лучше всего использовать эффективный калькулятор плиты арматуры, чтобы найти значение арматуры.
Мы можем эффективно найти стоимость бетонной плиты через арматуру бетонной плиты.
Арматура измеряется в британских барах, а также в метрических барах. Стоимость бетонной плиты можно эффективно измерить с помощью арматуры бетонной плиты за пару секунд. Номинальный диаметр арматуры в имперских единицах и метрической системе представлен в таблице ниже:
| Имперский размер прутка | Номинальный диаметр (дюймы) | Размер метрического стержня (мягкий) | Номинальный диаметр (мм) |
| #2 | 0,250 = 1/4 | №6 | 6,35 |
| #3 | 0,375 = 3/8 | №10 | 9,525 |
| #4 | 0,500 = 1/2 | №13 | 12,7 |
| #5 | 0,625 = 5/8 | №16 | 15. 875 |
| #6 | 0,750 = 3/4 | №19 | 19.05 |
| #7 | 0,875 = 7/8 | №22 | 22.225 |
| #8 | 1,000 = 8/8 | № 25 | 25,4 |
| #9 | 1,128 ≈ 9/8 | № 29 | 28,65 |
| #10 | 1,270 ≈ 10⁄8 | № 32 | 32,26 |
| #11 | 1,410 ≈ 11⁄8 | № 36 | 35,81 |
| #14 | 1,693 ≈ 14⁄8 | № 43 | 43 |
| #18 | 2,257 ≈ 18⁄8 | № 57 | 57,3 |
Необходимый арматурный стержень должен быть точно откалиброван, а калькулятор веса арматурного стержня может сделать ваши измерения точными.
Вам не нужно беспокоиться о расчетах арматуры. Мы можем эффективно найти стоимость бетонной плиты по арматуре бетонной плиты. Вы можете рассчитать арматуру, необходимую для плиты, если понимаете приведенные ниже термины:
Длина сетки арматуры:Расчеты бетонной арматуры не могут быть выполнены без знания ее размеров, особенно длины и ширины. Формулы для размера сетки арматурных стержней, а также для приведенных ниже формул:
Длина сетки = длина плиты – (2 * расстояние между ребрами арматуры)
Общая длина, необходимая для арматурного стержня, измеряется по вертикали и горизонтали. Это важно, чтобы знать, сколько арматуры требуется для бетонной плиты. Калькулятор расстояния между арматурными стержнями идеально подходит для определения необходимого количества арматурных стержней.
Вы можете использовать расчет бетонной арматуры , чтобы найти количество арматуры для каждой плиты. Для этого количество рядов измеряется путем деления длины сетки на шаг арматуры, чтобы получить длину ширины сетки.
Калькулятор веса арматуры — это хороший способ узнать общий вес рейбера.
общая длина арматуры = (колонны арматуры * длина арматуры) + (ряды арматуры * ширина арматуры)
Количество арматурных стержней:Количество арматурных стержней можно рассчитать путем деления общей длины арматурного стержня на одну длину арматурного стержня.
штук арматуры = общая длина арматуры / длина одной арматуры
Общая стоимость арматуры:Умножьте общее количество арматуры на цену одной штуки, которую мы рассчитали ранее:
Стоимость арматуры=общая стоимость (единица стоимости/единица длины)
Как найти c стоимость арматуры? Стоимость арматуры можно рассчитать по длине и ширине рейки, а затем указать расстояние между арматурными стержнями. Необходимо рассчитать цену заполнения одного арматурного стержня, и это цена арматурного стержня, который вы покупаете у поставщика.
Калькулятор стоимости арматуры — отличный онлайн-источник для расчета стоимости арматуры.
Общая длина арматурного стержня составляет 840 футов, единичная длина составляет 20 футов, а цена за единицу составляет 5,63 доллара США. Используйте оценщик Рабера для оценки Рабера.
Стоимость арматурного стержня = общая стоимость (стоимость единицы / длина единицы)
Стоимость арматурного стержня = 840 (5,36/20)
Стоимость арматурного стержня = 236,46 долларов США
Мы можем использовать Калькулятор стоимости арматуры, чтобы узнать общую стоимость арматуры.
Преимущества использования арматуры:Арматура имеет множество преимуществ для строительных площадок:
- Арматура повышает сопротивление бетона растяжению.
- Стойкость бетона к растрескиванию также улучшилась благодаря арматуре. Арматура
- позволяет уменьшить толщину бетонного блока.
Ввод:
- Введите длину, ширину и сетку арматуры
- Введите сетку кромок, цену проволоки и длину одного арматурного стержня
Вывод:
Отображаются следующие выходные данные:
- Длина сетки
- Ширина сетки
- Цена одного арматурного стержня
- Общая длина арматурных стержней
Во-первых, вам нужно определить арматуру, необходимую для фундамента. Калькулятор арматуры для фундаментов удобен, чтобы найти арматуру для плитного фундамента. Общая оценка арматуры на 8 дюймов ширины фундамента. Если вы придерживаетесь этого расчета для 16-дюймовой арматуры, вам потребуется 2 арматурных стержня и так далее для ширины фундамента 24,32 дюйма.
Для быстрой оценки вам может потребоваться использовать онлайн-инструмент, известные расчеты бетонной арматуры, чтобы найти оценку арматуры для ширины фундамента.
Определите расстояние между арматурными стержнями, используя таблицу расстояния между арматурными стержнями. Вам также необходимо использовать литературу производителя для максимального и другого расстояния между опорами. Соответствующее расстояние между арматурными стержнями для большинства плит составляет 12 дюймов. Чтобы найти точный размер плиты, воспользуйтесь калькулятором арматуры.
Какой должен быть размер арматуры для 4-дюймовой плиты?Для 4-дюймовой плиты толщина арматурного стержня должна составлять ⅛ плиты. Калькулятор арматуры для перекрытий лучше всего подходит для определения размера арматуры.
Вам нужен гравий под бетон? Вам нужен гравий под бетонную плиту, фундамент или террасу.
Преимущество гравия в том, что он обеспечивает основу для вашего бетона. Гравий обычно используется для улучшения дренажа, предотвращая скопление воды. Расчет бетонной арматуры можно использовать для определения требуемой могилы.
Основное различие между арматурой номер 3 и номер 4 заключается в минимальном пределе текучести. Минимальный предел текучести арматурного стержня номер 3 составляет 6600 фунтов, тогда как минимальный предел текучести арматурного стержня номер 4 составляет 11 780 фунтов. Предел текучести арматурного стержня номер 4 превышает 78% по сравнению с арматурным стержнем номер 3. Калькулятор арматуры плиты может проверить минимальный предел текучести для арматуры.
Заключение:
Арматура – это арматурная сталь, используемая для улучшения свойств бетонных блоков. Арматурная проволока изготавливается из узорчатой стали и улучшает адгезию. Эти арматурные проволоки размещаются таким образом, чтобы создать сетку.
