Скелет крыши стропильный каркас: Возводим каркас крыши самостоятельно — Блог о строительстве

Стропильная система деревянного дома — узнавайте цены

Важным условием надежности и безопасности сооружения кроме крепкого фундамента является правильно установленная стропильная система (цена которой зависит от монтажа предполагаемой кровли) – это каркас крыши, ее скелет.

Стропила выполняют несущую функцию в обустройстве крыши. Вес от кровли через них передается несущим стенам строения. Поэтому к процессу монтажа и материалу конструкции предъявляются особые требования:

• Жесткость. Все детали и места соединения должны быть жесткими, не деформироваться при сдвигах и распорах; рамы (фермы) устанавливаются в форме треугольника, закрепляясь параллельно друг другу. Благодаря их жесткой фиксации обеспечивается устойчивость крыши; если они получились подвижными, крыша может разрушиться, обвалить стены.
• Небольшая масса. Систему стропил в основном выполняют из дерева, этот материал обеспечивает легкость; если вес кровли значительный, несущая основа производится из металла или хвойного дерева 1 сорта с влажностью не менее 18%. Обязательным условием является антисептическая обработка и применение антипиренов для защиты от огня.
• Высококачественный материал. Древесина должна содержать минимальное количество трещин и сучков, соответствовать 1-3 сорту, детали для несущих элементов должны быть толщиной от 5 см; длина хвойных досок должна быть до 6,5 м, лиственных – до 4,5 м.

Для расчета индивидуальной стоимости позвоните по телефону +7 (916) 629 73 22
или заполните форму ниже

Нажимая на кнопку «Получить», вы соглашаетесь с Политикой конфиденциальности

При возведении такого вида системы важно правильно провести расчеты, качественно подготовить материал для монтажа. Специалисты компании «Отделка сруба» имеют достаточный опыт в осуществлении кровельных работ в Московской области. Они занимаются возведением системы стропил, обработкой деревянных элементов защитными средствами, устанавливают гидро- и теплоизоляцию, укладывают материал кровли. Цена монтажа стропильной системы указана в прайс-листе на сайте компании.

Этапы укладки стропильной системы деревянного дома

После подготовки проекта, который содержит подробную информацию о размерах элементов, их взаиморасположении, принципах соединения, начинаются монтажные работы. Технология подразумевает следующие этапы:

• Укладка мауэрлата. Этот процесс заключается в прокладывании опорного бруса на гидроизоляцию, которая предохраняет древесину от загнивания; мауэрлат представляет собой основание, на которое стропильные ноги передают часть нагрузки, эта конструкция позволяет равномерно распределить вес крыши по верхней части стен дома. Она укладывается по периметру внешних стен. Для крепления может применяться вмурованная в кладку проволока, хомуты для притягивания бруса к анкерам в стене.
• Монтаж фронтальных стропил. Основные стропила устанавливаются строго вертикально на одном уровне, от этого будет зависеть то, насколько равномерно будет распределяться нагрузка на кровлю. В соответствии с конфигурацией кровли на этом этапе строго горизонтально устанавливается коньковый прогон. Он опирается на специальные вертикальные стойки или монтируется к фронтонам. Для вальмовой крыши характерна установка диагональных стропил.
• Установка промежуточных стропил. Пары стропильных ног подготавливаются по шаблону. Принцип их монтажа зависит от типа кровли.
• Монтаж кровельного покрытия.

Компания «Отделка сруба» качественно и быстро осуществляет отделку деревянного дома под ключ. Цена стропильной системы  зависит от спроектированного типа кровли, сложности конструкции, которая определяется формой односкатной, двускатной, вальмовой или мансардной крыши. Воспользуйтесь услугой «Обратный звонок», чтобы узнать более детальную информацию о сотрудничестве.

Расчет кровли каркасного дома | Блог строительной компании RNR

• Сборка крыши каркасного дома

Сборка каркасной крыши – дело непростое и зависит от архитектуры дома и типа крыши, которую вы выбрали. Основные типы крыш в каркасном домостроении:

• Плоская;
• Односкатная;
• Двухскатная;
• Многоскатная;
• Мансардная;
• Щипцовая;
• Коническая.

Плоская и односкатная крыши монтируются в местностях с теплым климатом без снеговой нагрузки, т.е. не характерны для средней и центральной полосы России. Самым распространенным вариантом и достаточно легко реализуемом типом крыши является двухскатная. Проекты домов с двухскатной крышей отлично справляются со снеговыми нагрузками, имеют эстетичный облик и традиционно присуща русскому стилю домостроения. Собрать каркас крыши дома с двумя скатами можно самостоятельно при наличии некоторых навыков в строительстве домов.

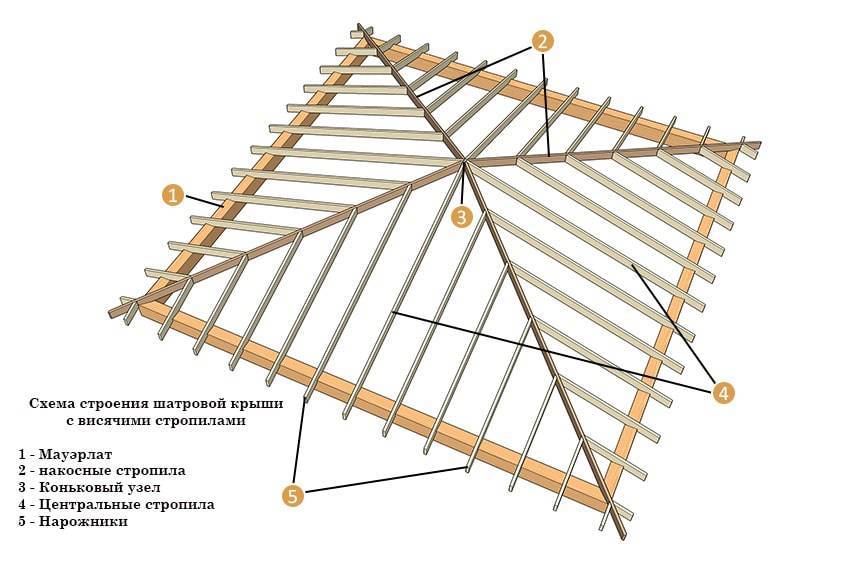

Основным элементом является скелет крыши – стропильный каркас, на который приходится основная механическая нагрузка. Поэтому к нему предъявляются высокие требования по прочности, надежности и долговечности.

Стропильный каркас опирается на мауэрлат – держащий элемент кровельной системы каркасного дома, и надежно закрепляется на нем. Иногда каркас опирается прямо на обвязку стен и соединяется с перекрытием верхнего этажа. Оба варианта позволяют правильно собрать каркас крыши.

Стропильный каркас состоит из следующих элементов:

• Стропила;
• Мауэрлат;
• Конек;
• Обрешетка;
• Контробрешетка;
• Стойка;
• Подкос;
• Затяжка (бугель).

Чтобы правильно сделать каркас крыши надо:

• Определить тип крыши;
• Выбрать материал для его элементов;
• Определить угол наклона ската крыши;
• Определить тип кровельного материала;
• Рассчитать размеры стропил, их сечение и шаг стропил;
• Определить параметры обрешетки и контробрешетки и шаг их элементов;
• Выбрать схему утепления крыши и тип утеплителя.

Мы будем рассматривать двухскатную крышу, которую можно рассчитать и возвести без привлечения специализированной строительной компании. Расчет крыши каркасного дома начинают с определения размеров стропил и определения их геометрии. Стропильная конструкция каркасного дома может быть висячего типа и наслонного типа.

Каркас стропил для дома с расстоянием между стенами 6 и менее метров выбирается висячего типа. В этом случае провис стропил не существенен. Если расстояние между стенами более 6 м применяют наслонную систему стропил, при которой необходима дополнительная опора для стропил. Это может быть внутренняя несущая стена.

В зависимости от того, каков свободный пролет строящегося здания, рассчитывается конструкция фермы и сечения балок и стропил. Если расстояние между стенами меньше 9,8 м при шаге стропильных конструкций в 600 мм, то можно обойтись без расчетов, поскольку в ГОСТ и СНиП по строительству каркасных домов даются таблицы для различных вариантов кровли, например:

В таблицах этого документа даются сечения всех элементов каркаса кровли при различных снеговых нагрузках и различных вариантах стропильной конструкции.

При большем чем 9,8 м расстоянии между стенами необходимо рассчитать нагрузки на стропильную конструкцию и балки перекрытия.

Калькулятор позволяет рассчитать нагрузку от типа кровельного материала на несущие балки, учитывать снеговую нагрузку. Несмотря на наличие такого калькулятора, расчет представляет собой довольно сложную схему взаимоувязанных факторов, которые не всегда очевидны при самостоятельных расчетах. Поэтому фермы для кровли можно приобрести на рынке в готовом виде под параметры строящегося каркасного дома.

Это существенно упрощает в каркасном доме сборку крыши.

Сама сборка крыши каркасного дома начинается с подготовки мауэрлата для закрепления на нем стропил. В соответствии с выбранным шагом стропил в мауэрлате делаются запилы для стропильных ног. Выбор шага стропил для теплого чердачного помещения часто определяется шириной стандартного утеплителя (минеральной ваты или минеральной плиты).

Следующим шагом будет установка ферм по фронтону дома и закрепление их на мауэрлате. Между ними натягивается шнур в качестве маяка для последующей установки стропил и поочередно устанавливаются остальные фермы. Верхняя часть стропильной конструкции укрепляется коньковой доской или коньковым брусом. Если предполагается использовать чердачное помещения для проживания или хозяйственных целей, то при выборе ферм для стропильной конструкции это надо учитывать и выбирать фермы с ригелем в верхней ее части, который будет служить потолком, а боковые опоры – стенами внутри чердачного помещения.

Стропила в каркасном доме должны выходить за пределы дома на 40-50 см для предохранения стен от дождя и снега. Для создания вентиляции подкровельного пространства устраивают контробрешетку, которая набивается поверх гидроизоляционного слоя расположенного на стропилах. Для контробрешетки используют бруски сечением 30 х 40 мм. Их набивают вдоль стропил, а уже на нее набивается обрешетка для крепления кровельного материала.

Шаг обрешетки выбирается в пределах 300 — 400 мм в зависимости от угла наклона стропильной конструкции и типа кровельного покрытия. В некоторых случаях при малом угле ската крыши при укладке мягкой кровли, когда нужна сплошная обрешетка, используют доску. Для более жестких кровельных материалов используют разряженную обрешетку. Для такой обрешетки используют брусок сечением 40 х 50 мм.

Утепление кровли каркасного дома необходимо практически всегда, даже если не предполагается использовать чердачное пространство для хозяйственных целей. Пирог утепленной крыши каркасного дома выглядит как пирог стены каркасного дома. Внутренняя сторона пирога содержит утеплитель, пароизоляцию, ОСП и гипсокартон, если помещение будет использоваться для хозяйственных нужд. Утеплить крышу каркасного дома можно самостоятельно, если у вас есть навык утепления стен. Кровельные работы более сложны и требуют специальных навыков в сравнении с работами по утеплению крыши каркасного дома своими руками.

Работы по сборке крыши каркасного дома выглядят внешне простыми и понятными, но требуют многочисленных и точных расчетов стропильных конструкций, точного исполнения в материале. От кровли зависит комфорт проживания в доме, безопасность жильцов, устойчивость и надежность конструкции всего дома. Протекающая и холодная крыша – это дискомфорт для жизни в доме, возникновение плесени и возможности гнилостных процессов в конструкции дома, т.е. опасности для здоровья людей и ухудшения долговечности и надежности дома. Поэтому мы советуем возводить кровлю с помощью профессиональных строительных компаний.

Типы стропильных конструкций — Hornval

Крыша играет важную роль в каждом доме, так как обеспечивает его устойчивость и защищает от непогоды. Представлены виды стропильных конструкций, их свойства и применение.

Что такое ферма крыши?

Стропильная ферма — каркас, каркас крыши, как правило, деревянный. Его задачей является передача нагрузки кровельного покрытия от нагрузки от собственного груза, снега или ветра, а также между отдельными элементами стропильной фермы через плотницкие стыки. Ключевыми элементами каждой стропильной фермы являются стропильные фермы. На каждой крыше имеется несколько ферм, на которые опирается кровельное покрытие.

Стропильные фермы

Стропильная ферма – самый простой тип стропильной фермы, однако наименее устойчивый. Существует два основных типа стропильных конструкций крыши:

• стропильная ферма – пара стропил вместе с деревянной балкой перекрытия образуют трехэлементную ферму, опирающуюся на наружные стены здания, а балки образуют деревянный потолок крепится непосредственно к стене или нижнему поясу,
• ферма со стропилами опирается на стены – стропила соединяются в коньке и опираются на стеновые панели, а они крепятся к краю, ферма состоит всего из двух элементов и перекрытие берет на себя функцию третьей стороны треугольник.

Ригельная балка

Ригельная балка является одной из наиболее часто используемых конструкций крыш. Он относительно прост в изготовлении и экономичен. Конструкция похожа на стропильную крышу, но добавлен горизонтальный элемент — воротник — конструктивный элемент, который соединяет и придает жесткость обоим стропилам, обычно размещается на полпути вдоль стропил или немного выше. Существует два типа воротных крыш:

• классический воротный брус – применяется при длине воротного бруса не более 3,5 м, для мансард, в случае крыш с малым углом наклона, изготавливаются коленные стенки кирпича для обеспечения соответствующей высоты интерьера,
• прогонно-ригельная ферма – которая имеет одну или две каркасные стены, образующие ряд стоек, размещенных на цокольном щите и соединенных вверху промежуточным прогоном, этот тип фермы используется для крыш с большими пролетами.

Прогонная ферма

Прогонная ферма является наиболее универсальным типом кровельной фермы. Применяется для следующих конструкций:

• плоские и крутые крыши – с углом наклона от 6° до 70°,
• односкатные и двускатные крыши,
• крыши с мансардой и без мансарды,
• крыш шириной до 16 м.

Среди прогонно-тиковой конструкции можно выделить следующие виды ферм:

• ферма прогонно-тиковая типовая — из двух типов ферм: главной и промежуточной, применяемых в кровлях с пролетами от 9 м до 10 м,
• прогонно-ригельная ферма с деревянной коленной стенкой – чаще всего используется в зданиях с мансардой,
• плоская скатно-щипцовая крыша – обычно с одним коньком, опирающаяся на стойку, применяется для крыш с пролетом до 8-9м и углом наклона от 6° до 18°,
• односкатная крыша – обычно как односкатная, применяется над пристройками, над длинными и узкими зданиями, с пролетом до 6 м.

Стропильные фермы

Стропильные фермы используются в каркасных деревянных домах. Их чаще применяют в односемейных деревянных и кирпичных домах. Это решение для двускатных крыш с небольшим углом наклона от 14° до 23° с неиспользуемым чердаком.

Подробнее

Стальной каркас – фермы, каркасы стен, балки и обрешетки

Изделия

Наша стальная каркасная система представляет собой комплексное решение.

С нашей базы в Окленде мы производим и поставляем полный спектр оцинкованных высокопрочных стальных каркасов, ферм, балок перекрытий, потолочных реек и кровельных прогонов для жилых, промышленных и коммерческих зданий по всей Новой Зеландии.

ПОСМОТРЕТЬ ШИРОКИЙ АССОРТИМЕНТ ПРОДУКЦИИ

СТАЛЬНЫЕ СТЕНОВЫЕ РАМЫ

КРОВЕЛЬНЫЕ ФЕРМЫ

СТАЛЬНЫЕ ПОТОЛОЧНЫЕ РЕШЕТКИ

СТАЛЬНЫЕ ПРОГЛУШКИ

СТАЛЬНЫЕ БАЛКИ ПОЛА

Дома со стальным каркасом быстрее, легче, прямее, безопаснее, прочнее и с ними проще работать. В SteelHaus мы создаем варианты для различных профилей стеновой рамы.

Облегченная рама представляет собой каркас, к которому крепятся облицовка наружных стен, внутренняя обшивка, полы, кровля, окна и двери. Стеновые рамы SteelHaus подходят для всех типов ситуаций и специально разработаны для различных ветровых нагрузок, нагрузок на пол и крышу с использованием новейших технологий.

Вы можете рассчитывать на ровные стены и прямые углы: отсутствие трещин в облицовке и облицовке.

Создание привлекательных, термически комфортных зданий во всех климатических зонах. Стальные стеновые рамы совместимы с бетонными плитами и другими конструкциями основания пола и могут поддерживать ряд решений для остекления и освещения, включая проемы шириной до 9 метров.

Стабильное качество и размеры делают стеновые рамы SteelHaus удобными для продажи. Прибытие на место с предварительно пробитыми сервисными отверстиями означает, что наши стеновые рамы быстрее собираются и с ними легче работать строителям, сантехникам и электрикам.

Доверьтесь нашей системе изготовления ферм как для жилых, так и для коммерческих зданий:

• Прочность — означает большие пролеты и гибкость конструкции
• Стабильность – прочная конструкция без движения и растрескивания
• Инжиниринг качества – от базового проекта фермы до полностью сертифицированных планов. Все фермы спроектированы и испытаны в соответствии с самыми высокими строительными стандартами Новой Зеландии
.
• Durable – гарантия на раму 50 лет.

Наша система стальных ферм для крыш отличается малым весом, быстротой и простотой в использовании и обеспечивает прямые линии крыши на весь срок службы вашего здания.

Кровельные фермы изготавливаются заводским способом для использования с любой конструкцией кровли, уклоном и покрытием кровли как на новых, так и на существующих зданиях. Спроектированные с помощью компьютерного анализа фермы и стропила SteelHaus доступны в различных стилях ферм, от простых P- и Scissor-ферм до комплексных многоскатных и консольных ферм.

Наши потолки с прозрачными пролетами обеспечивают гибкость дизайна; фермы с чистым пролетом означают просторные здания. Длиннопролетные фермы выдерживают значительные нагрузки; меньше внутренних несущих стен означает, что вы экономите на фундаменте и затратах на строительство. Кровельные фермы SteelHaus — это идеальный строительный материал с точки зрения простоты монтажа и отделки.

Потолочные рейки SteelHaus легкие, но прочные и представляют собой экономичную альтернативу дереву. Наши кровельные и потолочные рейки, изготовленные из оцинкованной стали, остаются прямыми и однородными на протяжении всего срока службы и обладают значительной способностью крепления крыши.

Потолочные рейки используются для поддержки обшивки потолка, а также обеспечивают существенное боковое ограничение нижнего пояса фермы. Стальные потолочные рейки могут помочь контролировать движение деревянных стропил, предотвращая появление трещин на гипсокартоне или потолке в будущем.

Прогоны используются в качестве вспомогательных кровельных и стеновых конструкций для всех видов зданий. SteelHaus предлагает широкий ассортимент высококачественных, прочных и легких прогонов различных форм и областей применения. Технология производства и высококачественное сырье означают, что по сравнению с несущей способностью прогоны SteelHaus весят немного. Это позволяет увеличить длину пролета. Установка наших легких прогонов выполняется быстро и легко, что снижает ваши затраты на строительство.

Более длинные пролеты, меньший вес и более быстрая установка — SteelHaus производит прочные напольные системы. Создайте пол без влаги, скрипа, роста или усадки.

Мы производим четыре различных типа балок перекрытий. Каждый тип может быть изготовлен по индивидуальному заказу в соответствии с вашими индивидуальными требованиями к зданию. Независимо от того, строите ли вы новый дом, многоквартирный дом, занимаетесь развитием коммерческого здания или проводите коммерческую отделку, мы упростим строительство в Новой Зеландии.

Система перекрытий SteelHaus разработана для простоты и скорости строительства. Балки легко интегрируются с другими строительными материалами, такими как бетон и древесина. Их легкий вес, большие пролеты до 9метров делают их отличным выбором для строителей и архитекторов. Балки среднего этажа позволяют увеличить пролеты, а балки первого этажа требуют меньше опор свай.

Наши балки перекрытий представляют собой конкурентоспособную по цене альтернативу традиционным деревянным балкам.

• Сталь легче, прочнее, прямее и проще в сборке с

  .

• Сталь не обрабатывается опасными токсичными химикатами.

• Стальные рамы спроектированы и изготовлены в соответствии со строгими стандартами.

• Сталь однородна. Никаких прогибов, изгибов, деформаций, скручиваний или движений.

• Сталь не подвержена гниению.

• Сталь

  является негорючей и менее пожароопасной.

• Сталь является экологически чистым и наиболее перерабатываемым материалом в мире.



• Стальной каркас весит 1/3 веса дерева; меньший вес приводит к меньшему перемещению фундамента.

• Стальной каркас отлично противостоит землетрясениям благодаря своей прочности и легкому весу.

• Сталь

  подходит для крутых участков, где для других тяжелых конструкций могут потребоваться земляные работы.
