Скатная кровля — конструкция, устройство, виды скатных крыш

В этой статье будет разобрана скатная кровля, её виды и параметры. Будут изучены разновидности и характерные черты. А особое внимание будет уделено традиционным конструктивным особенностям, в которых будут рассказаны элементы каждого вида. Редакция постаралась разобрать информацию максимально понятно.

Скатная кровля

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

Все скатные кровли условно делятся на 9 видов:

• Односкатные;
• Двускатные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Мансардные;
• Сводчатая;
• Бубновая;
• Многошипцовые модели.

Стоит описать характерные черты всех этих вариантов.

Односкатная крыша

Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:

1. Системы из стропил.
2. Обрешетки, на которую кладется кровля.
3. Кровельный материал.

Односкатная кровля

Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.

Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.

Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.

Двускатная крыша

Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.

Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.

Двухскатная кровля

В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:

1. Мауэрлат. Нижней часть каркаса являются бруски, расположенные по периметру перекрытия, к которым монтируются бруски. Именно в них упираются стропила. Они требуются для распределения нагрузки на несущие стены.
2. Стропила. Они установлены под наклоном и боковые части обрезаны под определенным углом. В некоторых случаях формируют висячие стропила. Они упираются верхними частями между собой, а наслонные в прогон конька.
3. Коньковый прогон представляет собой брус, установленный горизонтально, который формирует конек крыши. Именно он находится на максимальной высоте и монтируется последним. Он опирается в часть стойки, которые устанавливают под ним с равномерным шагом.
4. Опорные стойки – это обрезанные брусья, которые установлены между лежнем и прогоном. Важно учитывать нагрузку, которой будет подвергаться крыша. От неё зависит шаг установки.
5. Лежень представляет собой последний элемент. Это брус, который монтируют параллельно прогону конька. Он расположен по всей длине дома, либо его укладывают поверх несущей стены, делящей дом на 2 части. Последнее требует дополнительных расчетов при проектировании.
6. Промежуточные опоры. Если стропила слишком длинные, чтобы снять с них нагрузку, монтируется дополнительный ряд стоек, устанавливаемый на расстоянии в половину ската. А под них кладется ещё один лежень.
7. Промежуточный прогон. Для уменьшения числа вспомогательных опор в точках упора в стропила можно использовать перпендикулярно ещё один брус, а в него упереть несколько стоек.

В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.

Стропильная система двухскатной кровли

Вальмовая крыша

Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.

Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса. И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.

Вальмовая крыша

Пример вальмовой крыши представлен на фото ниже:

В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:

• Упирающиеся в брус – стропила;
• Упирающиеся в накосы – нарожники.

Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.

Датская вальмовая крыша

Полувальмовая

Это подвид вальмовой кровли. В сравнении с предыдущим вариантом добавляется фронтон, начинающийся от конька или карниза. При этом изменяется форма с треугольной на трапециевидной. В некоторых случаях форма может не изменяться.

Полувальмовая крыша

Касательно первого варианта, эта конструкция является наименее сложной, поскольку в плане постройки она схода с симметричной двускатной моделью. Особенно, две крупнейшие части. Однако внизу скаты несколько увеличиваются, что делает крышу очень привлекательной издалека.

В плане сложности, постройка такой крыши мало отличается от традиционный вальмовой. Однако есть несколько стыков элементов, которые потребуют особого крепления, что несколько увеличивает бюджет.

Все фронтоны монтируются на боковые скаты, а, следовательно, потребуется провести усиление конструкции. Однако это зависит от размеров ската. При повышении площади, потребуется сформировать стык при помощи бруса толщиной от 10х10см. А если она минимальная, подойдет и небольшая доска.

Шатровая крыша

Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.

Шатровая крыша

На текущий момент шатровые крыши могут выполняться двумя способами:

1. Висячие. В такой конструкции стропила упираются в районе конька между собой.
2. Наслонные. Когда они подпираются в нижней части при помощи опорной балки, которая установлена вертикально. Подобный способ является применимым в том случае, если площадь дома достаточно значительная.

В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.

Стропильная система шатровой крыши

Мансардная кровля

Этот подвид имеет высокую сложность производства. Главной её особенностью является наличие двух скатов, причем каждый из скатов включает 2 части, наклоненные под разными углами. При этом верхняя часть под несколько более крутым углом.

Мансардная кровля

Постройка подобной конструкции требует особого подхода. Причем, не зная её особенностей можно понизить уровень качества готовой крыши. В процессе очень важно соблюдать пропорции строения. В результате были разработаны 2 главные технологии строительства:

1. Последовательный. В таком случае крыша возводится над небольшим строением. То есть происходит установка стоек, на которые в дальнейшем возводится обвязка. А сами стойки монтируются на мауэрлат, а затем на лежни. Обвязка является местом прикрепления стропил второй части крыши. Они могут иметь как наслонный, так и висячий формат. В дальнейшем происходит монтаж стропильной системы, который упирается в обвязку. 2. Второй способ подразумевает установку кровли на большой дом. Произвести самостоятельную установку подобной конструкции крайне трудно, поэтому она строится из части ферм на земле, а затем их устанавливают на крыше.

Главным достоинством мансардной крыши является то, что она является полноценным жилым помещением. В ней можно разместить гостей, если сделать ремонт. Однако, чтобы полноценно её завершить понадобится провести планирование и проект. А главное обеспечить достаточную площадь, что может быть затруднительным.

Мансардные крыши имеют угол наклона ската от 30 до 60 градусов. И это одна из главных особенностей. Для неё потребуется несколько больше материалов, чем для других вариантов крыши, но использование подобной конструкции позволит получить ещё один уровень.

Многошипцовые крыши

Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.

Многошипцовые крыши

Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.

Стропильная система многошипцовой крыши

Сводчатая крыша

Ещё один сложный вариант скатной крыши – сводчатая. Он редко применяется в частном строительстве по причине высокой проблематичности при возведении и значительном количестве отходов. Название конструкции было получено из-за скругленной формы стропил.

Сводчатая крыша

Купольная крыша

Бубновая крыша

Последней в этой статье становится крыша Судейкина. Это крайне трудная конструкция в плане постройки. Если целый алгоритм, по которому она собирается. Однако, это будет трудно описать, поэтому предлагаем к просмотру видео.

Бубновая крыша

Бубновая кровля

Выводы

В статье рассмотрены все виды скатной кровли, схожие и различные между собой. Часть из них различается очень сильно. Редакция постаралась сделать это максимально понятным, чтобы вам было проще выбрать для своего дома крышу.

Кровли скатных крыш — устройство и виды: как рассчитать длину и угол ската, правильно выбрать конструкцию, сделать монтаж, детальное фото и видео

Содержание статьи:

1. Типы скатных крыш
2. Теплоизоляция для скатной крыши

Как известно, скатная крыша – это кровля, угол наклона которой превышает 5 градусов. Не секрет, что конструкции скатных крыш могут быть самыми разными, как простыми, так и сложными. Но для всех из них должно четко выполняться одно правило – устройство качественной гидроизоляции.

Далее речь пойдет о том, какие существуют типы скатных кровель, а также о том, какими достоинства и особенностями установки они обладают.

Типы скатных крыш

Для начала необходимо подробно рассмотреть, какие существуют виды скатных крыш:

1. Односкатная крыша. Вариант ее устройства является наиболее простым, но применение свое этот вид находит чаще всего в строительстве хозяйственных, а не жилых сооружений. Несущая конструкция скатной крыши такого плана опирается на внешние стены. Наиболее распространенные объекты, на которых монтируется этот вид кровли – бани (см: «Баня с односкатной крышей — особенности»), склады, веранды, террасы и т.п. Такая крыша обычно не имеет чердака, поскольку пространство между потолком сооружения и кровлей весьма ограничено. При условии, если угол ската крыши дома является большим, можно соорудить конструкцию, напоминающую антресоли. Обращена обычно такая кровля к наветренной стороне.

2. Двускатная крыша. Также является довольно простым вариантом для устройства. Кровля получила наиболее широкое распространение на домах, имеющих малые и средние размеры. Кроме простоты, с которой монтируется двускатная кровля, ей присущи также и такие положительные характеристики, как долговечность, надежность и относительно малая стоимость установки. Двускатная крыша имеет еще одно название – щипцовая. Ее вид кровли для крыши напоминает две расположенные вплотную плоскости, находящиеся под наклоном с фронтонами на противоположных сторонах. Известно, что существует двускатная крыша с разными скатами, то есть с различными показателями наклона (детальнее: «Как устроена двускатная крыша с разными скатами – виды кровли и правила монтажа»). Этот фактор обычно зависит либо от конкретных условий, либо просто от предпочтений хозяев. В основном на скатных крышах по верхнему ребру монтируется конек, но можно встретить и варианты без этого кровельного элемента. Скатная вершина в таком случае представлена в районе разных уровней, а основу каждого ската могут составлять сразу несколько частей, которые находятся в разных плоскостях.
3. Четырехскатная крыша. Одной из разновидностей этой категории кровли является мансардная вальмовая кровля, имеющая вид конструкции с четырьмя скатами (два – трапециевидные, два – треугольные). Такое устройство скатной кровли также пользуется большой популярностью по причине своей надежности и прекрасных внешних характеристик. Очень часто в последнее время встречаются варианты четырехскатной кровли, называемые датскими, или полувальмовыми кровлями. Их главное отличие заключается в том, что длина ската крыши превышает длину вальмы, образуя, тем самым, небольшой фронтон.

4. Шатровая крыша. Эти конструкции скатных крыш по принципу шатра являются весьма удобными и вместе с тем необычными. Такие кровли скатных крыш отличаются от вальмовых тем, что абсолютно все из четырех сторон кровли имеют треугольную форму и имеют одну общую вершину наверху. Оптимальным решением станет монтаж скатных кровель шатрового типа на небольших квадратных домах (читайте: «Шатровая крыша: конструкция и чертеж»). Каркасная конструкция для такой кровли не несет в себе никакой сложности, к тому же, она отличается надежностью и невысокой ценой. Благодаря удобному и простому в устройстве каркасу кровельное покрытие может иметь очень долгий эксплуатационный срок, а ремонт в этом случае совсем не понадобится. Правильно выполненный монтаж и удачный подбор материала для кровли гарантирует кровле не только внешнюю эстетичность, но и большой срок службы.
5. Мансардная крыша. Эта конструкция скатной кровли отличается неповторимым удобством больше всего в том случае, если помещение чердака предполагается использовать как жилое. Специально оборудовать пространство под кровлей для таких крыш необходимости нет, а полноценное место для жилья в ней можно обеспечить, использовав ее полезную площадь, для чего, конечно же, нужно правильно выполнить расчет скатной крыши. Углы скатов относительно друг друга являются разными. Так, верхние чаще всего имеют пологий уклон, а нижние – крутой. Как результат, основу каждого ската составляют два элемента, в которых нижний участок почти вертикален, а верхний – почти горизонтален. Из-за получающегося в итоге излома такие виды скатов крыш получили название ломаных. Этот простой и недорогой вариант отлично подойдет для обустройства небольших по размеру домов, в которых обустроить второй этаж невозможно по причине отсутствия достаточного места.

6. Купольные, сводчатые и конические крыши. Подобные конструкции очень часто встречаются на домах больших размеров, украшенных множеством изломов, башенок, с перепадами уровней и многочисленными окошками. Обычно такие системы предназначены для красоты, нежели для комфортного проживания. К достоинствам такого типа устройства крыши можно отнести привлекательный внешний вид, возможность создать уникальное по дизайну сооружение, а также возможность воспользоваться полезной площадью, для чего обязательно необходимо выполнить расчет ската крыши. Пожалуй, основной недостаток в монтаже такой крыши – сложность устройства обрешетки и стропильной системы что, как становится понятно, требует работы профессионала и, следовательно, влечет за собой дополнительные финансовые расходы. Именно поэтому обустраивать обычный частный дом одной из таких скатных крыш считается нецелесообразным.

Не секрет, что на сложность и форму крыши напрямую влияет то, какую сложность и стоимость имеет ее стропильная система.

Эту систему вполне можно соорудить самостоятельно, как можно выполнить и устройство обрешетки для односкатной или двускатной кровли, важно лишь помнить, что более простая система скатной крыши потребует меньших расходов средств, а также меньше времени, которое уйдет на работу.

Безусловно, более сложным считается установка крыши, оснащенной множеством элементов.

Вне зависимости от того, какую сложность имеет конкретно обустраиваемая кровля, так или иначе, обязательно необходимо выполнить для нее укладку всех защитных и утеплительных слоев. Не касается это лишь холодной кровли, которая монтируется не для жилого помещения, а для сооружений типа мастерской, сарая и т.п. Для такой кровли достаточно будет лишь оснастить ее гидроизоляционным слоем.

По типу обустройства скатные крыши разделяют на чердачные и бесчердачные. Второй вариант более приемлем при возведении промышленных предприятий или многоквартирных зданий.

Теплоизоляция для скатной крыши

Для частных загородных домов и коттеджей характерны чердачные кровли, выполненные либо в холодном, либо в утепленном варианте.

Как известно, качественная термоизоляция, а вместе с ней и шумоизоляция напрямую зависит от качества применяемых материалов. Так как умеренный климат не позволяет монтировать холодные кровли для домов по причине довольно суровых зим, утепленные крыши – не просто трата денег, это необходимость. А при условии, если утеплитель будет легким по весу, экологически чистым и долговечным, то сама кровля прослужит гораздо дольше и не требует никакого вмешательства во время эксплуатационного срока.

Теплоизоляция скатной кровли, подробное видео:

Для начала необходимо уложить слой пароизоляции, за ним – утеплитель, а завершить весь процесс следует укладкой гидроизоляции, вследствие чего кровля будет надежно защищена от проникновения воды, холода и внешних шумов.

Одним из лидеров на современном рынке теплоизоляционных материалов является образец под названием «GLASSWOOL». Ввиду немецкого стандарта производства утеплитель прекрасно подходит для климатических условий умеренного пояса.

Материал способен отлично хранить тепло, к тому же, его звукоизоляционные свойства также отличаются высокими показателями. Маты утеплителя имеют толщину, равную 15 сантиметрам, что очень удобно для однослойной укладки в пространстве между стропильными ногами. Параметры листов утеплителя составляют 120×420 сантиметров.

Материал является упругим, долговечным и устойчивым как к механическим, так и природным воздействиям, благодаря чему продлевается его эксплуатационный срок.

Для более подробной информации об укладке утеплителя для скатных крыш с описанием всего хода работы с фото и видео можно воспользоваться Интернетом, где легко можно найти все данные на специализированных строительных сайтах.

Так, важно помнить, что при выборе скатной кровли руководствоваться следует не только предпочтениями относительно ее внешнего вида, ведь главное, чтобы крыша была не только эстетически привлекательной, но и надежной.

Что такое скатная крыша? Части и типы скатной крыши

Saumik Mallik

Скатная крыша представляет собой крышу, имеющую наклонную поверхность или поверхности с углом обычно более 20 градусов. Это двухскатная двухплоскостная крыша с коньком в самой высокой точке. Если быть более точным — для скатной крыши требуется уклон более 10 градусов или крыша с двумя скатами, которые сходятся на центральном коньке.

Скатные крыши имеют более классический вид. Они остаются наиболее распространенным и эффективным решением в сырую и холодную погоду для обеспечения максимальной защиты.

Основные части скатных крыш.

1. Eaves
2. Gable
3. Мигает
4. HIP
5. RIDGE
6. PURLINES
7. FASCIA
8. РЕЗИСТ
ОПИСАНИЯ
9. .

   Карниз

   В кровле нижняя часть наклонной кровли, выступающая за наружную поверхность стены. Основная функция карниза – чтобы дождевая вода лилась с крыши прямо на наружную стену. Я также даю защиту от солнечного света. Иногда карнизы богато украшены для увеличения архитектурной красоты.

   Фронтон

   Треугольная верхняя часть стены в конце коньковой крыши.

   Накладка

   Полоска из непроницаемого материала, обычно из металла, используемая для предотвращения проникновения воды в стык между кровельным покрытием и другой частью конструкции.

   Накладки предназначены для предотвращения попадания влаги на стену и крышу через стыки в наличниках, стене парапета и других проходах через плоскость крыши.

   Вальма

   Внешний угол (более 180 градусов), образованный наклонным коньком между двумя пересекающимися скатами крыши.

   Конек

   Горизонтальное пересечение в вершине двух возвышающихся поверхностей крыши, наклоненных в противоположных направлениях.

   Прогоны

   Это горизонтальные элементы, укладываемые на основные стропила вплотную от стены к стене для поддержки обычных стропил крыши при больших пролетах. Прогоны изготавливаются из дерева или стали.

   Верхние поверхности прогонов должны быть однородными и плоскими. Они должны быть окрашены перед креплением сверху.

   Накладка

   Это деревянная доска, прикрепленная к ногам обычных стропил на карнизе. На него опираются концы самого нижнего материала кровельного покрытия.

   Стропила

   Стропила – это конструктивный элемент скатной крыши. Обычно он начинается от опоры крыши (колонны или стены) до конька или ребра. Несколько стропил используются рядом с одинаковым шагом для поддержки прогона. В типовом домостроении используются деревянные стропила. Для больших промышленных или коммерческих навесов используются стальные стропила.

   Обрешетка

   Это тонкие деревянные планки, которые закрепляются на общих стропилах или на верхней части потолочных досок для поддержки кровельных материалов, таких как черепица, листы и т. д. Обрешетка также может быть изготовлена ​​из металла или пластика.

   Связывания — это тип качали на крыше

   1. Монота крыша высоты
   2. Пара крыша
   3. Крыва с закрытой парой
   4. Крыша воротника
   5. Purllin Roof
   6. Rowed Rowed Rowed Rowed Rowed Rowed Rowed Robded.

      Односкатная крыша

      • Наклоны от одной стороны или части здания к другой обычно используются для формирования пристроек.
      • Состоит из ряда стропил, прикрепленных к пластинам в верхней части стены, и стропильных ног, прибитых к стеновой пластине, которая равномерно распределяет нагрузку по несущей стене.
      • Балки устанавливаются для создания ровных потолков и могут быть подняты для увеличения высоты.
      • Балки обычно поддерживаются подкосами, что предотвращает провисание стропил.

      Двухскатная крыша

      • Простейшая форма скатной крыши. Двухскатная крыша состоит из двух отрезков стропил, опирающихся друг на друга и связанных вверху в месте их соединения.
      • Очень ограниченный пролет около 3,5 м.
      • Недостатком этой крыши является то, что ее вес создает естественный прогиб в опорных стенах, выталкивая их вверх наружу. Стены можно укрепить, но это потребует дополнительной кирпичной кладки и ненужных расходов.

      Закрытая парная крыша

      • Добавлены потолочные балки, отрезок бруса, проходящий горизонтально между стропильными ногами, что делает конструкцию более надежной. Балка действует как стяжка, которая предотвращает отклонение стены наружу и увеличивает потенциальный пролет крыши примерно до 5 м.
      • Балки крепятся к стропильным ногам, а не к стеновой плите, чтобы свести на нет любой потенциальный прогиб. Поэтому очень важно надежное соединение между стропилами и потолочной балкой.
      • Преимущество этой формы крыши заключается в том, что благодаря использованию распорок большую часть пространства на крыше можно использовать для хранения вещей, а при необходимости это пространство можно использовать для жилых помещений.

      Воротниковая крыша

      • Высота потолочных балок увеличена, так что крыша позволяет построить любые верхние помещения в подкровельном пространстве, поэтому высота наружных стен немного уменьшена.
      • Недостатком этого метода является то, что подъем потолочной балки снижает ее сдерживающую силу, увеличивая неустойчивость несущих стен и уменьшая пролет примерно до 4 м.
      • Для сохранения устойчивости высота потолочной балки может быть поднята максимум на 1/3 высоты крыши.

      Крыша из прогонов

      • За счет установки прогонов можно увеличить пролеты крыши без ущерба для устойчивости стены, увеличения размера стропил или дополнительных затрат. Прогоны позволяют стропилам получить дополнительную поддержку и стать легче и тоньше, что позволяет увеличить пролет до 8 м.
      • Преимущество этой формы крыши заключалось в том, что с помощью распорок большую часть пространства на крыше можно было использовать для хранения вещей и, в конечном счете, это пространство можно было использовать для жилых помещений

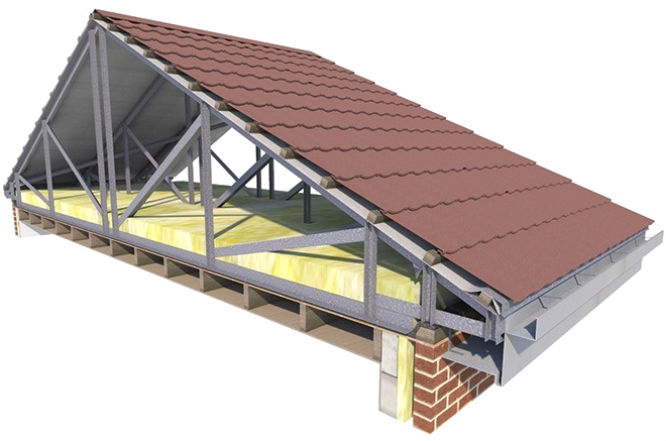

      Стропильная ферма

      • Крыльчатая или W-образная ферма является наиболее распространенной формой стропильной фермы в современном домостроении. Он состоит из стропила, состоящего из W-образных элементов растяжения и сжатия. Это ферменное стропило может иметь пролеты до 12 м и может быть спроектировано с учетом различных углов наклона.
      • Самым значительным преимуществом является возможность сборки стропильной фермы за пределами площадки, что ускоряет весь процесс строительства.
      • Добавление диагональных связей от карниза к коньку на нижней стороне стропил связывает всю конструкцию в единое целое, а не в ряд отдельных ферм, обеспечивая защиту от возможного обрушения под действием ветра.
      • Единственным реальным недостатком ферменных стропил является то, что они требуют тщательного проектирования, когда на крыше происходит изменение направления.


      Список литературы:

      1. Типы скатченных крыш
      2. Основные компоненты сбитой крыши

      Компоненты и типы стычной крыши

      , где это на поверхности , где это унусованные на поверхности, и на этом полезных местах, где это на поверхности, и на этом полезных местах, где это унусованные места, и это полезные на поверхности . ливень или снегопад обильные. Это один из самых дешевых и экономичных вариантов покрытия конструкции. Скатная крыша обычно используется на фабриках и в мастерских, складах и складах, театрах и аудиториях, а также в холмистой местности.

      Климатические условия участка, характер материала покрытия, пролет и другие факторы определяют уклон крыши. Он разработан с учетом всех этих аспектов.

      Различные компоненты, используемые в скатной крыше:

      Пролет:

      Расстояние по горизонтали между внутренними поверхностями стен или опор называется пролетом.

      Подъем :

      Расстояние по вертикали между настенной пластиной и вершиной конька называется подъемом.

      Уклон :

      Наклон сторон крыши к горизонтальной плоскости называется уклоном.

      Конек :

      Вершина наклонной крыши называется коньком.

      Вальма :

      Гребень, образованный пересечением двух наклонных поверхностей с внешним углом более 180°, называется вальмой.






      Карнизы:

      Деревянная доска, которая крепится к стропилам у карниза. Его также называют фасадной доской. Его ширина составляет 15-20 см, а толщина 20-5 мм.

      Прогоны :

      Прогоны — это не что иное, как горизонтальные деревянные или стальные элементы , которые используются для поддержки обычных стоек наклонного маршрута, когда пролет больше.

      Фронтон :

      Треугольная верхняя часть стены, образованная в конце скатной крыши, называется фронтоном.

      Грань :

      Край фронтона, проходящий между карнизом и коньком, называется гранью.

      Кляммеры :

      Небольшие деревянные бруски, которые крепятся к стропилам или потолку, называются кляммерами.

      Шаблон :

      Квадратный или прямоугольный блок из камня или бетона, который устанавливается под концом балки или фермы для распределения нагрузки от крыши на большую опорную поверхность, называется шаблоном.

      Рядовые стропила :

      Наклонные деревянные элементы, проложенные от конька к карнизу, называются рядовыми стропилами. Это промежуточные стропила, поддерживающие кровельное покрытие.

      Вальмовые стропила :

      Наклонные стропила, образующие вальмовую часть скатной крыши, называются вальмовыми. Их укладывают по диагонали от конька к углам стены для поддержки кровельных покрытий.

      Натяжные стропила:

      Нарожные стропила обычно короче обычных стропил. Эти стропила обычно укладываются от вальмы или ендовы к карнизу.

      Стропила ендовы:

      Желоба ендовы обычно поддерживаются этими стропилами. Долинные стропила имеют наклонный характер и укладываются по диагонали от конька к карнизу.

      Ферма :

      Каркас, который обычно состоит из треугольников, называется фермой. Он построен и предназначен для поддержки покрытий или потолков комнат.

      Типы скатных крыш

      Существует три типа скатных крыш:

      • Одинарные крыши.
      • Двойные или прогонные крыши.
      • Стропильные крыши.






      1. Односкатные крыши:

      Односкатные крыши состоят только из общих стропил на каждом скате без какой-либо промежуточной опоры, которые закреплены на коньке и стеновых пластинах. Односкатные крыши обычно бывают следующих четырех типов:

      (a) Односкатная крыша, крыша веранды или односкатная крыша:

      В этом типе скатных стропил уклон только с одной стороны. Ее также называют односкатной или проходной крышей. Как правило, максимальное расстояние составляет 2,4 метра.

      (b) Парная крыша:

      Пара или пара общих стропил обычно образуют этот тип крыши, которые обычно наклонены к обеим сторонам конька крыши, примыкая друг к другу. Парная крыша принимается для пролетов до 3,5 метров. Нижние концы стропил прибиваются к стеновым плитам, размещенным на стенах. Их удобно размещать над стенами. Прогоны и рейки поддерживают кровельное покрытие.

      (c) Парная сомкнутая крыша:

      Парная сомкнутая крыша очень похожа на парную крышу, за исключением того, что ноги общего стропила соединены горизонтальной стяжной балкой. Чтобы стены не опрокинулись, анкерную балку соединяют с опорами обычных стропил. Анкерная балка обычно изготавливается из дерева или стали. Он экономически выгоден для пролетов до 5 метров.

      (d) Манжетная балка крыши:

      Аналогичен парной закрытой крыше, за исключением того, что в последнем случае анкерная балка поднимается и размещается на высоте от одной трети до половины вертикальной высоты от стеновой плиты до хребет. Обычно это делается при увеличении пролета или при большей нагрузке. Анкерная балка обычно известна как воротниковая балка. Вальмовая крыша подходит для пролетов до 5 метров.

      2. Двойная или прогонная крыша

      Когда пролет превышает 2,4 метра, стропила становятся неэкономичными. Следовательно, чтобы сделать пролет экономичным, под стропилами устанавливаются промежуточные опоры, называемые прогонами.

      3. Стропильные крыши:

      Каркасная конструкция широко известна как стропильная крыша. При отсутствии внутренних несущих стен и перегородки под прогоны, а также при пролете крыши более 5 метров. Ниже приведены некоторые из наиболее часто используемых ферм:

      • Ферма центральной стойки.
      • Ферма ферзевой стойки.
      • Ферма мансардной крыши.
      • Ферма усеченной крыши.
      • Стропильная ферма Bel-fast.
      • Стальные фермы.

      (a) Ферма центральной стойки:

      Как показано на рисунке, центральная вертикальная стойка называется центральной стойкой. Главный девиз королевского поста — оказывать поддержку галстуку. Чтобы предотвратить изгиб основного стропила, в центре основного стропила предусмотрены наклонные элементы, известные как подкосы. Как правило, он применяется для пролетов от 5 до 8 метров.

      (b) Ферма Queen-Post:

      Эта ферма отличается от фермы Queen-Post наличием двух вертикальных стоек, известных как Queen-posts. Эта ферма подходит для пролетов от 8 до 12 метров.






      Ферма королевской стойки немного отличается от фермы королевской стойки. Он состоит из 2 вертикальных стоек, поддерживаемых в двух разных точках, как показано на рисунке. Эта модификация обычно делается для предотвращения провисания анкерной балки из-за увеличения длины пролета. При этом анкерная балка поровну делится на 3 части и поровну распределяется нагрузка между ними.

      (c) Ферма мансардной крыши.

      Франсуа Мансар разработал эту ферму, поэтому она была названа в его честь. Как показано на рисунке, это в основном двухэтажная ферма. Верхняя часть фермы такая же, как у королевской стойки, а нижняя часть в основном такая же, как у ферменной стойки. Таким образом, это комбинация фермы короля и королевы. В настоящее время этот тип ферм не используется из-за его странной и уродливой конструкции, а также из-за изобретения новых стальных ферм.

      (d) Ферма усеченной крыши:

      Эта ферма очень похожа на мансардную ферму. Здесь верхняя часть шкворня отсутствует, и присутствует только ферма шкворня. Этот тип фермы используется, чтобы выделить пространство для комнаты на крыше.

      (e) Ферма крыши Bel-Fast :

      Ферма крыши Bel-fast также известна как решетчатая крыша или ферма из тетивы. Он выполнен в виде банта. Эта ферма состоит из тонких отрезков бруса, а ее верхний пояс выполнен изогнутым. Обычно используется для пролетов около 30 метров. Легкие кровельные покрытия также предусмотрены на верхнем поясе.

      (f) Стальные фермы:

      Практически основная причина подвески деревянных ферм в фермах крыши из мягкой стали.
