Устройство дренажа на участке — совет эксперта от Геотех

Если ваш загородный участок расположен в низине или грунтовые воды находятся высоко, то стоит подумать об устройстве дренажной системе, благо сделать качественный дренаж можно на выбор — своими руками или заказав услуги специалистов. Без дренажа вас ждёт сплошное разочарование от проживания за городом — подвал будет постоянно подтапливаться, сырость начнёт разрушать фундамент и на участке не удастся избавиться от луж.

Устройство дренажа поможет решить сразу две задачи:

1. Отвести с участка воду, выпадающую в виде осадков,
2. Отвести высоко расположенные грунтовые воды.

Затраты окупятся сторицей, так как на участке и в подвальном помещении будет сухо, хозяевам не придётся перепрыгивать через лужи, а в подвале пропадёт сырость.

Отвод грунтовых вод защитит от разрушения фундамент и корневую систему растений, а дренирование воды от дождя и таянья снега поможет превратить участок из болота в красивую лужайку.

Обустройство дренажа состоит из нескольких этапов:

1. Проектирования,
2. Монтажа дренажа (поверхностный или глубинный).

Проектирование

Для грамотного проектирования необходимо знать, что дренажная система состоит из:

1. Дренажной трубы,
2. Дренажного слоя (фильтрационной и инфильтрационной прослойки).

Трубы в системе соединяются фитингами и предназначены для отвода воды, а дренажный слой пропускает воду, но за счёт фильтрационной прослойки задерживает крупные фрагменты грунта от попадания в трубы и их засорения. Отличия фильтрационного и инфильтрационного слоя в том, что что первый фильтрует воду и задерживает частички грунта, что предотвращает заиливание системы, а второй необходим для отвода воды из зоны соприкосновения с грунтом. Для фильтрации хорошо подходит геотекстиль, так как он хорошо пропускает воду, но фильтрует частички грунта.

В некоторых дренажных системах необходим разделяющий слой и ступенчатый фильтр. Первый укладывается, как прослойка, между фундаментом и дренажом, второй состоит из нескольких слоёв с разным уровнем водопроницаемости.

При расчёте необходимых свойств дренажной системы стоит учитывать следующие моменты:

1. Химический состав грунтовой воды,
2. Нет ли на участке тектонических нарушений,
3. Особенности грунта и глубину залегания грунтовых вод,
4. Степень устойчивости грунтовых пород.

Так же учитывайте, что угол уклона труб должен составлять 0,5−0,7% к месту сбора воды, а также обязательно проектируйте ревизионные колодцы, которые необходимы для контроля за работой дренажной системы и её промывки. Оптимальный диаметр колодцев 300−320 мм, а устанавливать их надо на точках поворота дренажа, например, по углам периметра здания.

Если проектируется пристенный дренаж, то он должен обходить все стены по внешнему периметру, а нижняя часть труб должна располагаться на 20−50 см ниже уровня нижней точки фундамента.

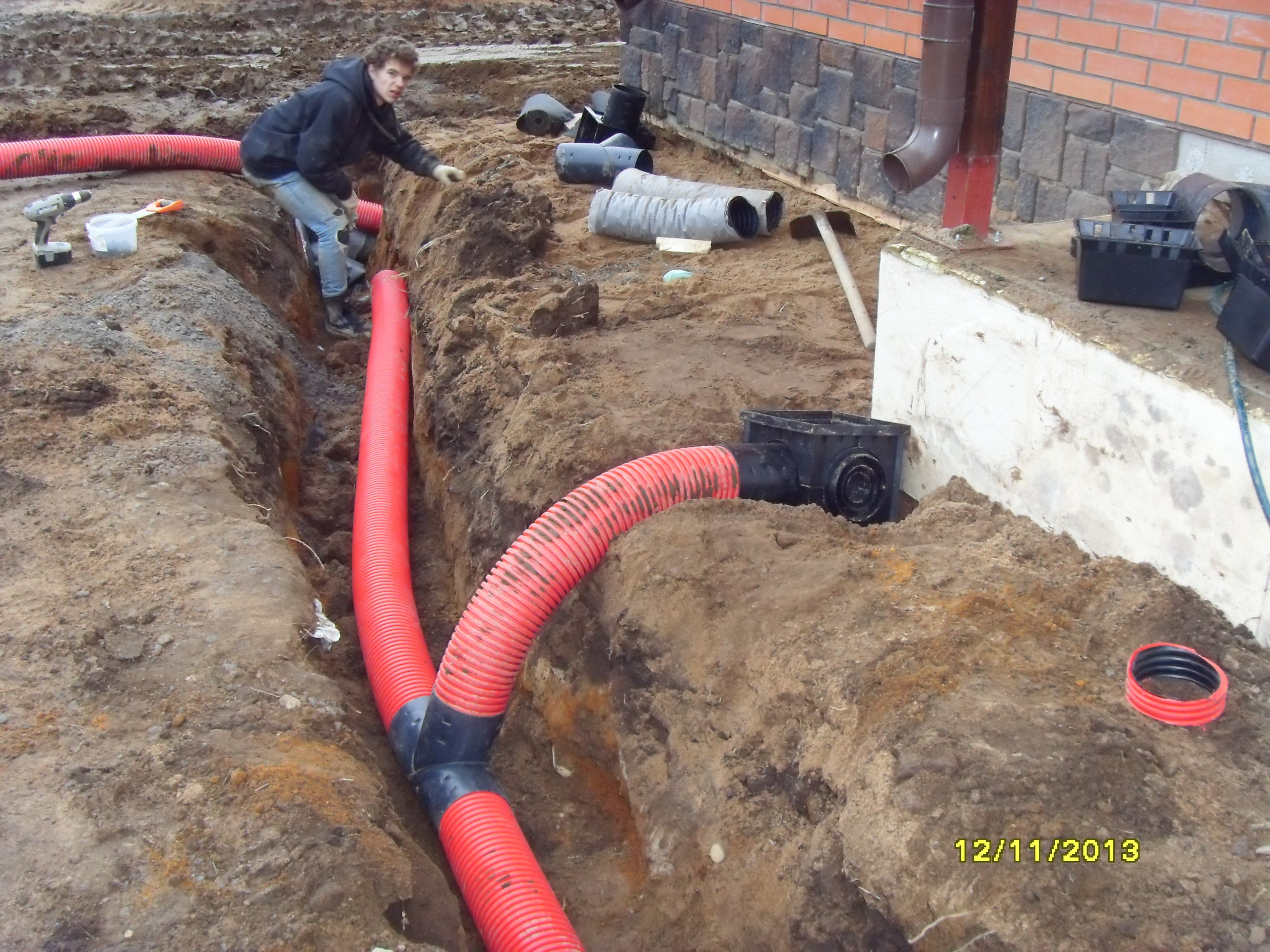

Монтаж дренажа

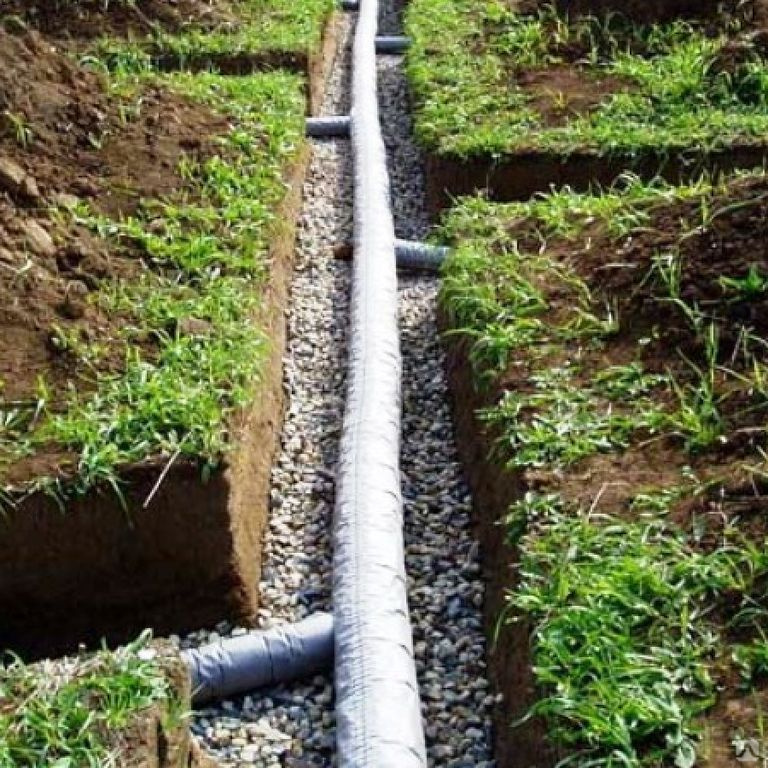

Если посмотреть на классический дренаж в разрезе, то мы увидим в центре дренажную трубу, которая со всех сторон окружена щебнем. Сверху и снизу щебня находится песчаная прослойка, а весь контур труба-щебень-песок облегает геотекстиль, обладающий отличными фильтрующими свойствами.

На первом этапе при устройстве дренажа на загородном участке на расстоянии до 2 метров по периметру здания прокапывается траншея, глубина которой зависит от уровня грунтовых вод и глубины залегания фундамента. В соответствии с техническими требованиями нижний уровень траншеи должен быть на 20−50 см ниже основания фундаментной конструкции.

Далее от траншеи делаются отводы, по которым и будет происходить слив воды. Не забываем про угол уклона, иначе вода банально станет в трубах и уровень дренирования будет на нуле. Не забываем сразу готовить на углах периметра здания ревизионные колодцы, без них очистить систему от заиливания будет проблематично.

Следующий этап — это укладка геотекстиля, тут важно так рассчитать ширину полотна, чтобы оно захватывало не только дренажную трубу, но подсыпной слой щебня. Выбирая геотекстильное полотно отдавайте предпочтение синтетику с максимальной водопропускной способностью, так как материал должен без проблем пропускать воду, но задерживать фрагменты грунта.

После укладки синтетика засыпается слой щебня при толщине слоя 10−15 см, затем в траншею и отводы укладывается дренажная труба, по которой и будет осуществляться отвод излишка грунтовой воды и влаги от дождей и таяния снега.

Внимание! Очередной этап требует внимательности — трубу в дренажной системе надо соединить с трубой отвода через дренажные колодцы. Для стыковки используются специальные фитинги, соединители, двойники и тройники, в зависимости от конфигурации системы. Все стыки должны быть герметичны, иначе вода будет уходить не в отвод, а назад в грунт!

Предпоследний этап обустройства дренажной системы — это засыпка верхнего слоя щебня и устройство песчаной прослойки сверху и снизу дренажа. Завершаются работы захлёстом оставшихся концов геотекстиля и засыпкой его грунтом или песком.

Фильтрующие функции в системы выполняет щебень и геотекстиль, первый фильтрует крупные фракции подсыпки и грунта, второй предотвращает попадание в трубы мелких фрагментов. Не рекомендуем экономить на геотекстиле, так как стоит материал недорого, но дренажная система прослужит без капитальной очистки в 2−2,5 раза дольше.

Геология для дренажа — геологические изыскания для дренажной системы

Застой воды в почве ведет к появлению серьезных неприятностей для уже расположенных на участке зданий и для будущих сооружений. Попадая в верхние слои грунта в виде атмосферных осадков и подступая к поверхности из глубины, вода подтапливает подвал и фундамент. В результате появляется сырость, плесень, деформируется напольное покрытие. С целью недопущения подобных неприятностей перед началом строительства необходимо произвести дренаж участка. А чтобы правильно дренировать грунт предварительно требуется выполнить инженерно-геологические изыскания. Геология для дренажа позволяет устроить правильный отвод воды и осушение грунта на участке.

Заказать геологические исследования для установки дренажа вы можете у специалистов нашей компании «ГеоГИС». Мы проводим изыскания в Москве и по области.

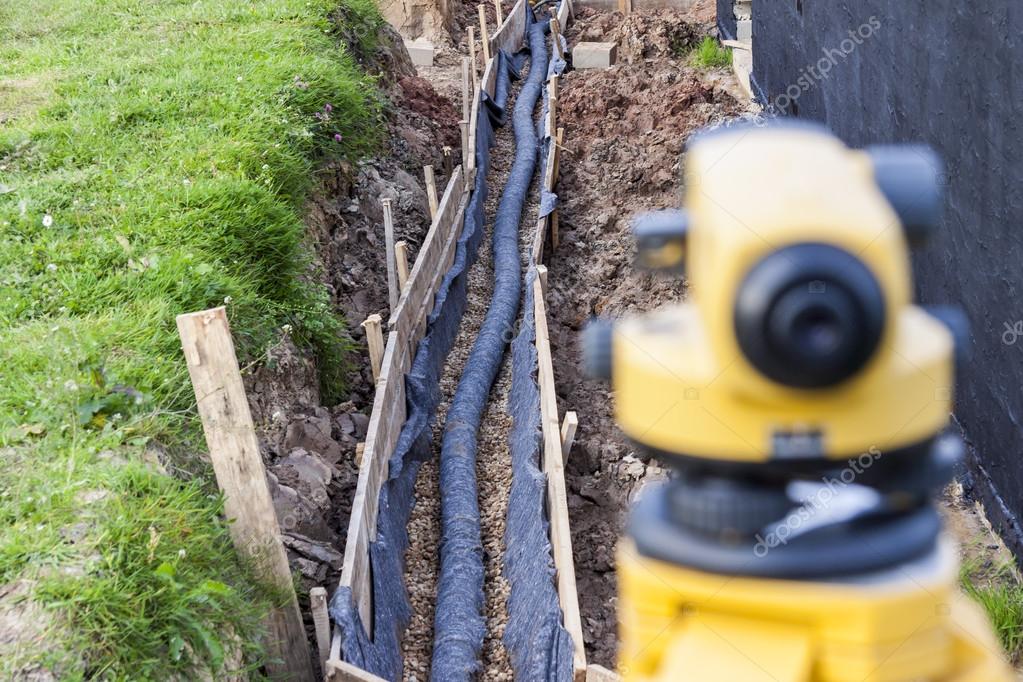

Инженерно-геологические изыскания для дренажной системы: состав работ

Устройство дренажа начинается с тщательного исследования участка, выбранного для строительства дома.

• глубину расположения подземных вод;
• особенности геологического строения участка;
• химические и физические свойства грунтов, подземных вод;
• наличие или отсутствие природных водоупоров;
• источники питания подземных вод;
• глубину промерзания грунта.

На основе полученных в результате исследования данных инженеры нашей компании подбирают наиболее эффективную дренажную систему конкретно для вашего участка.

В некоторых случаях нет необходимости в установке дренажа: когда вода располагается достаточно глубоко под землей и не может подмочить фундамент; когда на участке имеются естественные водоупоры, которые не будут повреждены при проведении строительных работ.

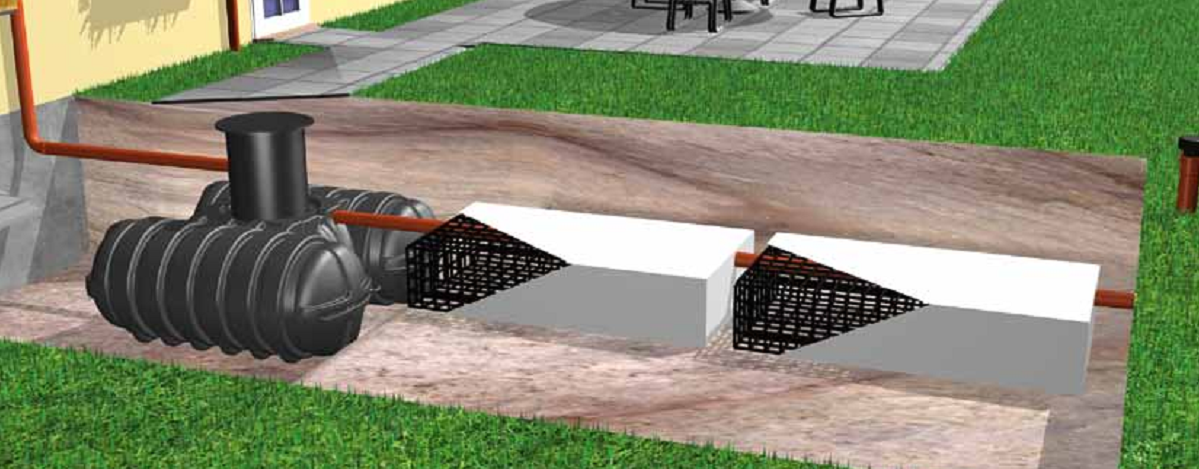

Виды дренажных систем

Качественно выполненная геология участка для выбора дренажной системы позволяет подобрать наиболее подходящий способ водоотвода с учетом характеристик конкретного участка. Дренажная система представляет собой сеть искусственно созданных и соединенных водотоков (дренов), а также дренажных насосов и колодцев, расположенных по участку. Дрены бывают различных видов, их выбирают исходя из типа грунта, характера рельефа участка, глубины расположения подземных вод в каждом отдельном случае. Дренажные насосы позволяют быстро удалить с поверхности участка большой объем воды, образовавшийся после паводка или ливня. Дренажные колодцы используются для прочистки системы водотоков от мусора.

После того, как геология участка для выбора дренажной системы будет выполнена, наши специалисты определяют, какая система будет установлена — поверхностная или глубинная:

1. Поверхностная или открытая. Ее назначение – удалять воду с водостока, осушать участок после осадков, оттепели или паводков. Выделяют точечную и линейную открытые дренажные системы. Точечные дренажные системы устанавливают локально – под водостоками, отводящими воду с крыш, поливочными установками. Линейная система, иначе называемая ливневой канализацией, позволяет собрать воду с большой территории. Представляет собой углубленные в землю желобки с решетками, через которые вода попадает в канализацию.
2. Глубинная или закрытая. Устанавливается в случае, если вода находится на глубине около двух метров под землей. Дрены располагаются полностью под землей и не влияют на внешний вид участка, что особенно важно для территорий, где запланирован ландшафтный дизайн. Перед засыпкой водотоки обкладываются щебнем или песком, которые выступают в качестве фильтров. Глубинные дренажные системы сложней в устройстве, нежели поверхностные, перед их установкой необходимо особенно тщательно изучить геологические характеристики участка, чтобы в будущем его осушение было эффективным.

Срок службы дренажной системы — 30 лет и больше.

Где заказать инженерно-геологические изыскания для дренажа в Москве?

Если вы планируете строительство дома, то на выбранном участке обязательно необходимо выполнить геологические изыскания для дренажной системы во избежание проблем с подтоплением. Команда опытных специалистов нашей компании «ГеоГИС» оперативно проведет все необходимые исследования на вашем участке и подберет подходящий тип дренажной системы на основе полученных результатов. Мы учтем все геологические особенности вашего участка. Хотите заказать качественные и профессиональные исследования геологии участка в Москве и Московской области по разумной цене — обращайтесь к нашим геологам.

Системы дренажа – статьи

В случае, если дренаж необходим, мы предложим наилучшее конструктивное решение. Лучше всего позаботиться о монтаже дренажной системы еще на этапе закладки фундамента здания и не дожидаться, когда приусадебный участок получит эстетическое оформление. В случае своевременной закладки труб вам не придется рыть канавы, портя вид участка, разрушая дорожки и цветники.

Кроме того, своевременное дренирование участка с повышенной влажностью грунта благоприятно сказывается на состоянии произрастающих на нем культур.

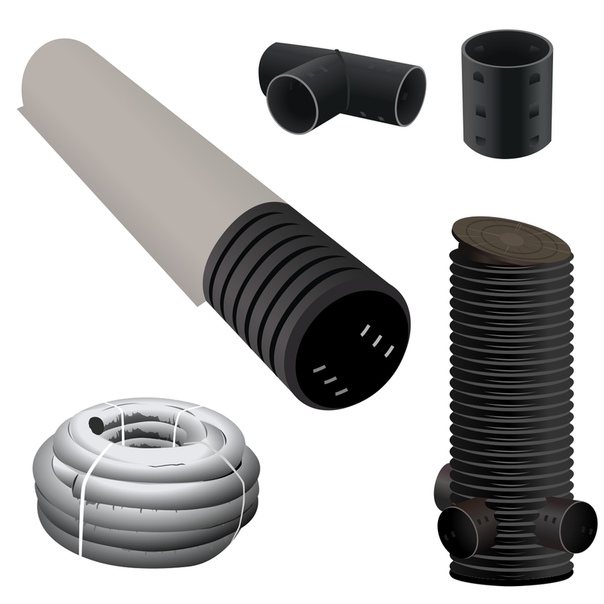

Что понадобится для создания системы дренажа

Если вы доверите проектирование и выполнение дренажной системы профессионалам, вам не придется запасаться инструментами для работы, такими как лопаты, кирки, тачки, перфоратор и строительный уровень.

Выбор комплектующих и расчет их количества напрямую зависит от выбранного вида дренажной системы, размеров фундамента дома и участка, типа грунта, угла его наклона и глубины пролегания водоносных слоев. Также необходимо учитывать, на какое расстояние будет осуществляться отведение влаги.

Как выполнить дренаж

Выбирать вид и конструктивные особенности дренажной системы должен опытный специалист с учетом типа почвы, уровня грунтовых вод и угла уклона грунта. Для строения с цокольным этажом рекомендуется выполнить пристенный дренаж, который сохранит фундамент здания от сырости, плесени и протечек дождевой и талой воды. Такой дренаж представляет собой замкнутую смонтированную систему труб, расположенную по периметру дома на расстоянии не более метра от фундамента и на глубине немного ниже самой нижней части его основания.

Дренажные трубы выкладывают с небольшим уклоном для стока воды и окружают слоем щебня. По углам располагаются смотровые колодцы, а в наиболее низком участке — сборный колодец с системой выведения воды. Однако пристенный дренаж не защитит строение от капиллярной влаги; для того, чтобы обеспечить фундаменту долгий срок эксплуатации, его следует окружить гидроизоляционным материалом.

• Пластовый дренаж защищает фундамент не только от повышения уровня воды в почве, но и от капиллярной влаги, однако он может быть выполнен только одновременно с закладкой фундамента. Устройство пластового дренажа представляет собой формирование воздушного пространства под фундаментом, дополнительного котлована глубиной не менее 30 см, заполненного щебнем или гравием и отделенного от цоколя фильтрующим материалом. Такая дренажная система может использоваться в сочетании с другими видами дренажа; дренажные трубы и колодцы на расстоянии 1-3 метра от стенки послужат прекрасным дополнительным средством отведения воды.

• Кольцевой дренаж располагается на большем расстоянии от здания, чем пристенный, оптимальным считается отступ в 5 м. Вполне возможно создание единой системы кольцевого дренирования для нескольких участков. Траншеи для дренажных труб также прокладываются ниже уровня основания фундамента дома, трубы окружаются смесью щебня и песка и подводятся к инспекционному колодцу.

Дренажная система: зачем и когда нужна?

Застройщики, имеющие дом за городом или в коттеджном поселке, очень часто приходят к мысли о необходимости отвода от дома воды. Если фундамент и его гидроизоляция выполнены правильно, казалось бы нечего боятся. Но влага может постепенно разрушать отмостку и ее утепление, что со временем все-таки негативно скажется и на самом фундаменте. Переизбыток влаги вызывает подтопление подвала и затрудняет устройство ландшафта.

Первая часть будет посвящена следующим вопросам:

• Общие понятия и назначение дренажных систем.
• Оправданность проведения геологических исследований на прилегающей территории.

В следующих частях мы поговорим о:

• Видах систем дренажа.
• Методах предотвращения потопа в цокольном этаже.

• Особенности монтажа систем дренирования на участке.
• Перечень наиболее распространенных ошибок, связанных с этой инженерной системой.

Итак, начнем.

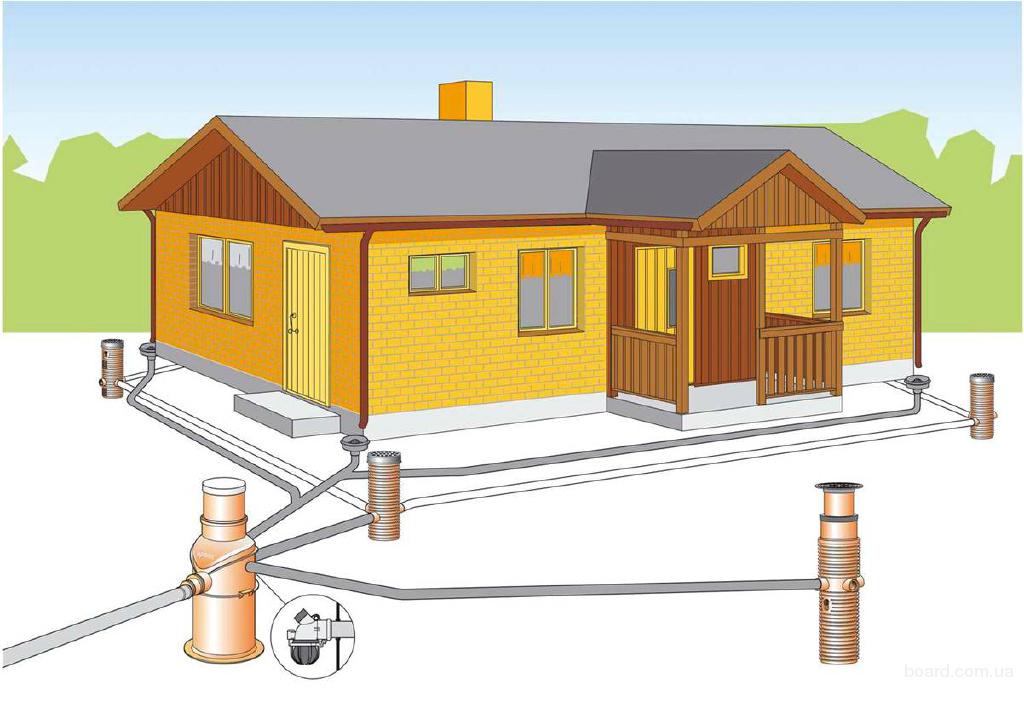

Назначение и общие понятия дренажной системы

Важнейшей задачей дренажной системы является защита фундамента дома от гидростатического воздействия грунтовых вод. Это существенно сокращает вероятность подтопления цоколя. Вместе с тем благодаря дренажу участок защищен от переувлажнения, заболачивания и подтопления. Если дренажные каналы не устраивать,  срок службы фундамента будет короче:  он будет постоянно переувлажнен и подвержен силам морозного пучения.

Дренажная система призвана снизить уровень грунтовых вод до проектных значений, отвести их и поверхностные воды на безопасное от дома расстояние. Эти меры позволят безопасно эксплуатировать ваш дом в деревне (проекты могут быть разнообразными), участок и цокольный этаж при его наличии.

Озеленение и устройство ландшафта, которые предусматривают некоторые интернет проекты домов, будет сильно затруднено при повышенном увлажнении участка. Большая часть растений в такой местности не приживается, к примеру яблони. Отсутствие кислорода приводит к загниванию корней у кустарников и деревьев. Разнообразие растений, пригодных к посадке на участке с высоким уровнем грунтовых вод существенно сокращается без устройства дренажной системы.

Сразу стоит отметить малоэффективный план: жилой дом строится сначала, производится посадка газонов и мощение дорожек и только потом выполняется устройство дренажа. Это потребует нарушения благоустройства и проведения полного комплекса земляных работ заново, что несомненно удорожает строительство.

Когда дренаж обязателен

Всегда ли необходима система дренажа или существуют исключения? Дело в том, что все случаи сугубо индивидуальны.

Не получится обойтись без дренажа, если план загородного дома предполагает расположение:

• Ниже уровня грунтовых вод каких-либо эксплуатируемых помещений.
• Чистого пола помещений подвала над уровнем стояния воды в грунте менее, чем на 0,5 м.
• В суглинках и глинистых грунтах заглубленных эксплуатируемых помещений. При этом уровень грунтовых вод не является решающим показателем.
• На глубине более, чем 1,5 м от поверхности земли технических помещений в суглинке или глинистых грунтах вне зависимости от состояния грунтовых вод.
• Конструкций, имеющих повышенные требования к температурно-влажностному режиму, в зоне капиллярного увлажнения.

Поскольку дренажная система напрямую зависит от уровня воды в грунте, то:

• Система дренажа обязательна в случае, если план частного дома имеет фундамент, который заглублен на отметку, критически близкую к уровню грунтовых вод.
• Если участок заболочен и рост посадок на нем не происходит.

Необходимость в устройстве дренажа отсутствует, если вы приобрели сухой участок, на котором даже в период паводка или сезон проливных дождей грунтовые воды не достигают критических отметок.

Как предварительно оценить уровень грунтовых вод

Мы расскажем вам о способе предварительного определения уровня стояния грунтовой воды на вашей территории.

При наличии на вашем или соседних участках колодца можно оценить уровень воды в его кольцах. Наиболее показательными месяцами считаются конец июля и начало августа. Близость грунтовой воды определяется высотой стояния воды в колодце по отношению к земле. Грунтовые воды можно определить и по состоянию уреза воды в водоеме, который расположен рядом с участком.

Даже если можно определить на глаз переувлажненные и заболоченные участки, опираться на тот же метод при выборе способа дренирования почвы не стоит. Достоверная информация появится лишь в результате геологических исследований почвы.

Цели гидрогеологических изысканий грунта на участке строительства

Грунты делятся по группам, имеющим различные характеристики, которые по-разному влияют на определение типа дренажной системы, её расположение и особенности. Не стоит рассчитывать, что тип грунта, уровень и количество грунтовых вод на соседних участках будут идентичными. Именно поэтому следует выполнить индивидуальные исследования.

В ходе этих изысканий определяются:

• Физико-механический тип грунта.
• Его геологический состав.
• Источник пополнения грунтовых вод.
• Глубину залегания подземных вод, их химический состав. Эти данные позволяют соотнести глубины залегания воды, фундамента и отметку земли.
• Коррозионную агрессивность воды и её тип: напорная или нет.
• Существование водоупоров. При высоком уровне стояния грунтовых вод их может сдерживать верхний водоупор. Проблема воздействия воды на фундамент решается в таком случае отказом от его заглубления, способного нарушить водоупор.
• Гранулометрический состав песков, фильтрационную способность. Перед тем, как разрабатывать дренаж, ландшафтный план, частный дом, важно определить вероятность суффозионного выноса песка, вызывающего просадку фундамента.

В процессе геологических исследований производят:

• Буровые работы.
• Замеры уровней воды в грунте.
• Отбор проб вод и грунтов.
• Определение лабораторным способом физических свойств грунтов и способности к фильтрации.

В результате подобных исследований проектировщики подбирают подходящий тип фундамента и необходимую систему дренажа.

Грамотно подобранная дренажная система, полностью соответствующая реальным условиям на участке, способна эффективно защитить от переувлажнения не только ваши посадки, но и подземные конструкции дома.

undefined

Защита фундамента от потопа. Какую дренажную систему выбрать.

В этой статье мы расскажем, какие методы защиты от подтопления может содержать план дома с цоколем и какие типы дренажей могут быть использованы.

Разновидности систем дренажа

Если проекты коттеджей с цокольным этажом в части создания дренажной системы создаются с ошибками, эти недостатки способны проявить себя не сразу, а через некоторое время в процессе эксплуатации. Важно создавать планы участков с домом и дренаж для них с учетом типов этих инженерных систем.

Дренажные системы могут быть общими и местными. Первые нередко включают в проект постройки частного дома для защиты всей территории. Вторые – как меру защиты помещений и подземных конструкций от воздействия грунтовых вод.

Итак,системы дренажа могут быть:

• Кольцевыми – в целях защиты фундаментов, цокольных и подвальных помещений от подтопления.
• Пластовыми – для обеспечения защиты конструкций фундаментов и цокольных этажей в случае, когда грунтовые воды являются напорными и залегают в слоистых водоносных пластах.
• Пристенными – для защиты дома от поверхностных вод.
• Лучевыми — применяемыми на эксплуатируемых территориях парков. Такой дренаж наиболее бережно действует на корни растений.
• Систематическими – работают для осушения больших площадей.

Что предпринять, чтобы защитить свой цоколь от потопа?

Цокольный этаж эффективнее способна защитить пластовая или кольцевая дренажная система. Она способна собрать всю воду и отвести её в сборный коллектор.

При внезапном возникновении подтопления цокольных помещений важно следовать таким рекомендациям:

1. Определить серьезность подтопления, которая подскажет ход всей дальнейшей работы. Локальную течь можно с помощью инъекции устранить применением профильных гидрофобных составов.
2. Если подтоплению подвергся цокольный этаж по всей площади, которую подскажет план подвала жилого дома, то сооружение приямков, системы дренажа и использование дополнительных мер станет единственным выходом.

Итак, мы постарались рассказать вам о всех видах и конструктивных особенностях дренажных систем. Стоит помнить, что выбор должен делать специалист на основе данных, полученных с помощью геологической разведки.

Различные типы дренажных систем

Если вы работаете над проектом, требующим дренажной системы, вы уже знаете, насколько важен хороший проект для безопасного и эффективного отвода воды. Независимо от того, работаете ли вы с ливневыми или сточными водами, эффективное удаление воды предотвращает повреждение важных активов, создает безопасную и безопасную среду для жильцов и устраняет застой воды и связанные с этим проблемы со здоровьем и безопасностью.

Хорошо спроектированная линейная дренажная система решает все эти проблемы, но при этом учитывается время установки, стоимость и постоянная производительность, а также скорость потока, устойчивость, время установки и стоимость обслуживания в течение всего срока службы.

При таком большом количестве переменных важно иметь четкое представление о различных типах дренажных систем, доступных сегодня.

Вот руководство, в котором представлены различные варианты и которые помогут вам принять правильное решение в соответствии с вашими потребностями.

Сливы Swale

Внешний вид

Дренажи болот представляют собой, по сути, неглубокие канавы, выстланные дерновой травой или аналогичной растительностью. Это более широкая и неглубокая система, что делает их более тонкими, чем традиционные траншейные системы.

Что они делают

Трапы Swale используются для замедления и контроля стока воды снаружи. Они также помогают предотвратить затопление водой, образование луж или эрозию окружающей почвы. Они также помогают предотвратить переполнение ливневых стоков внезапным притоком воды, распределяя воду по большей поверхности и предотвращая слишком быстрое стекание стока.

Где вы их найдете

Эта система обычно используется как в жилых, так и в коммерческих зонах ландшафтного дизайна.

Точечные дренажи

Внешний вид

Это подпочвенная система, требующая, чтобы полы были с уклоном в направлении стока. Когда требуется несколько дренажей, это может создать непривлекательный, неровный вид и привести к трудностям при планировании и настройке объекта.

Что они делают

Эти водостоки работают, собирая воду из одной точки или оврага, как водосток, который вы найдете в середине душа.

Где вы их найдете

Точечные дренажи распространены в местах, где необходим дренаж из определенной точки из-за структурных или топографических потребностей.

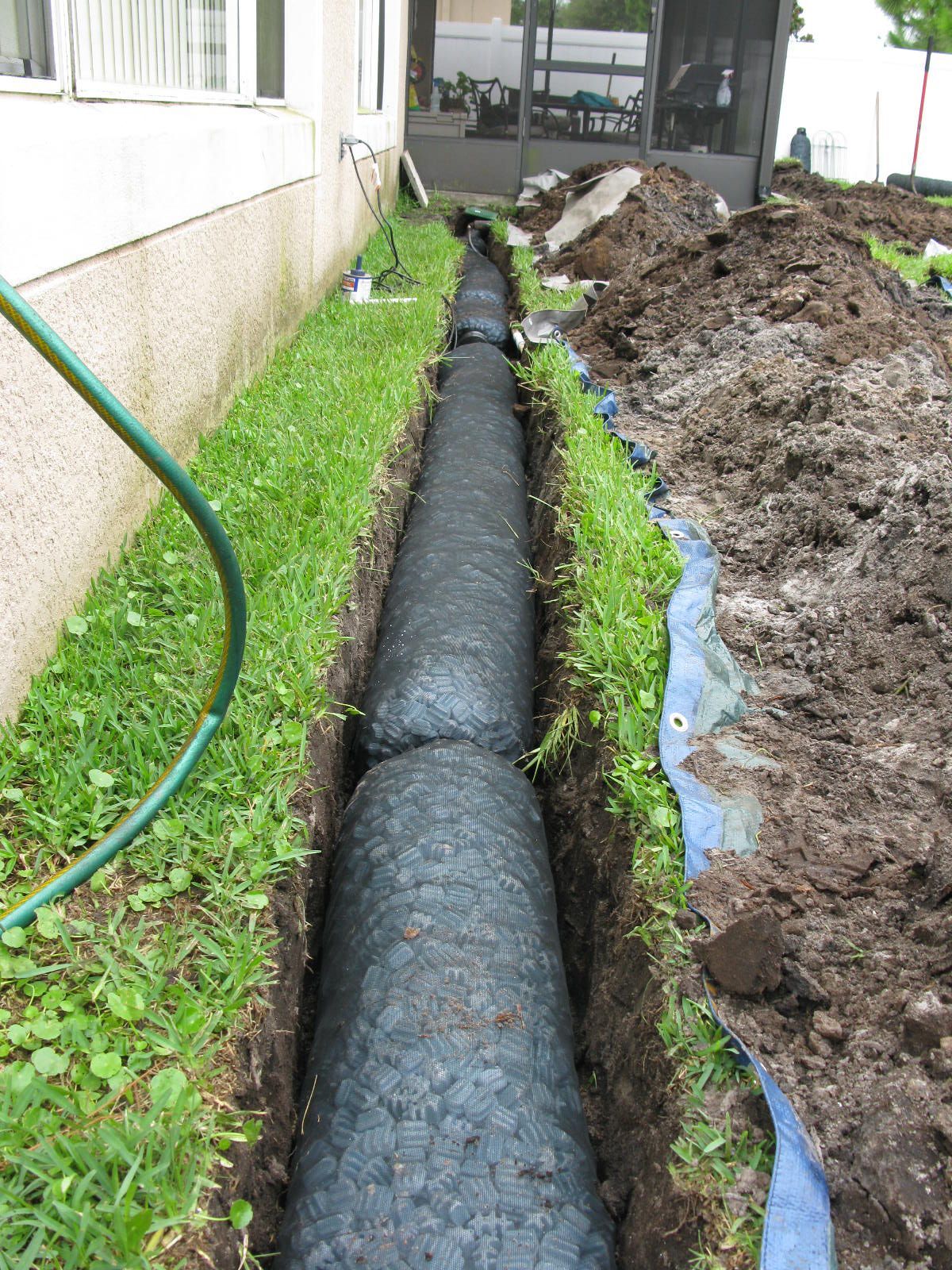

Французский слив

Внешний вид

Это подземное сооружение, состоящее из перфорированной трубы, установленной во дворе с наклонной траншеей, которая помогает перемещать сток воды из самой высокой точки в начале в самую низкую в конце, где она попадает в канализацию, цистерну. , или болото.

Что они делают

помогают перенаправить воду от того места, где начинается водосток — обычно рядом с фундаментом строения — в канализацию или цистерну.Как правило, французские водостоки используются для облегчения естественного потока воды сверху вниз.

Где вы их найдете

Французские водостоки — это обычная система, используемая в жилых районах для отвода воды от домов и ландшафта.

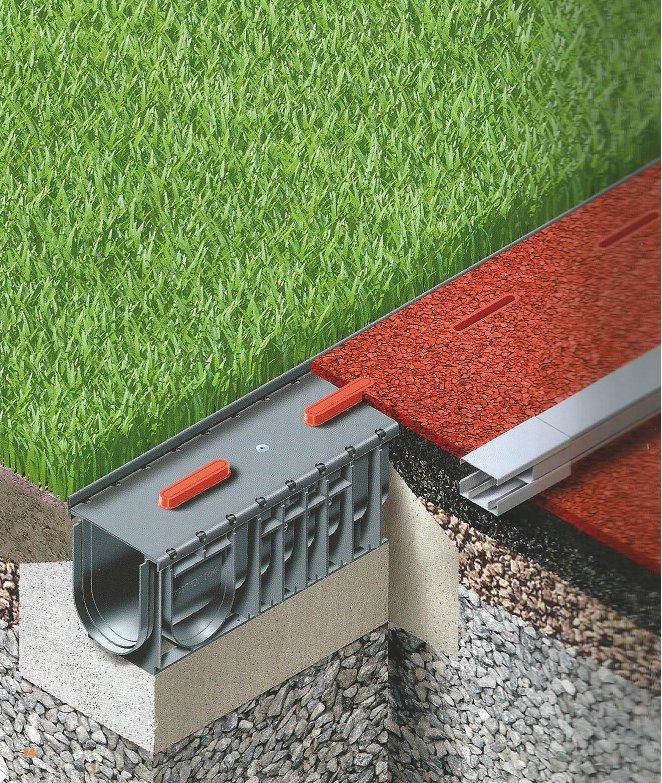

Траншейные дренажи

Существует множество различных типов дренажных систем, подпадающих под понятие «траншейный дренаж», от стандартного траншейного дренажа до более специфических видов.

Внешний вид

В отличие от других систем в списке, траншейные дренажи представляют собой поверхностную систему.По сути, траншейный дренаж представляет собой большую траншею с дренажным каналом, залитым бетоном. Этот канал может быть очень узким или очень широким и обычно закрыт тяжелой металлической решеткой.

Что они делают

Траншейные дренажи перехватывают потоки воды, стекающие по обширным пространствам земли. Они берут воду с поверхности земли и через канал, где она в конечном итоге достигает конечной точки дренажа.

Где вы их найдете

Эти системы обычно устанавливаются вокруг коммерческих зданий, включая рестораны и погрузочные платформы.Вы также можете найти их на городских улицах и даже на площадках у бассейнов.

Трапы из полиэтилена высокой плотности

Траншейные трапы из полиэтилена высокой плотности — это новая инновация в области дренажных систем, которые стали популярными.

Внешний вид

Эти системы имеют предварительно спроектированные модульные секции каналов, легкие и простые в установке. Они имеют гладкую текстуру и очень прочны. Как и в случае традиционных траншейных водостоков, для систем из полиэтилена высокой плотности по-прежнему требуется решетчатое покрытие.

Что они делают

Как и ваша обычная траншейная дренажная система, дренажи из полиэтилена высокой плотности перенаправляют воду с поверхности участка в дренажный канал, откуда она может быть перемещена в зону удаления, например, в сточные воды.

Где вы их найдете

Благодаря своей высокой химической стойкости и общей долговечности трапы из полиэтилена высокой плотности являются отличным вариантом для промышленного применения.

Монолитные траншейные водостоки

Внешний вид

Из всех различных типов дренажных систем этот может быть наиболее проблематичным.Для установки выкапывается траншея, затем устанавливаются деревянные опалубки с арматурным стержнем перед заливкой траншеи бетоном. Как и другие траншейные системы, обсуждавшиеся до сих пор, эта также требует покрытия решеткой.

Что они делают

Эти системы перенаправляют воду и даже мусор с поверхности пола в канал и через систему улавливания, помогая поддерживать пол в чистоте и сухости, если канал не засоряется.

Где вы их найдете

Они были распространены в различных отраслях, но из-за их стоимости и неэффективности многие обратились к лучшим альтернативам.

Слот для слива

Наконец, среди различных типов дренажных систем можно выделить более новый и инновационный тип траншейного дренажа, называемый щелевым дренажем.

Внешний вид

Внешний вид щелевого дренажа уникален по сравнению с другими системами, поскольку он представляет собой предварительно скошенный и предварительно собранный единый элемент поверхностного дренажа. В отличие от других типов траншейных желобов, щелевой дренаж имеет более тонкую конструкцию, что устраняет необходимость в решетчатом покрытии.Он поставляется с различными вариантами материалов, включая популярную и прочную пищевую нержавеющую сталь.

Что он делает

При наклонных полах вода будет стекать в дренажный канал, откуда она сможет попасть в сборный резервуар для утилизации. Благодаря этому полы быстро сохнут, а люди не скользят и не падают на мокрых поверхностях.

Где вы их найдете

Slot Drain — самая универсальная система на рынке с различными вариантами, которые подходят практически для любой отрасли, и даже для жилых районов и домов.

Существует так много различных типов дренажных систем, что это может показаться ошеломляющим. Но если вы потратите время на то, чтобы немного прочитать о том, что каждый из них делает и для чего они подходят, это может очень помочь. Не все варианты работают в каждой области, поэтому вы должны быть уверены, что выбрали лучшую систему для ваших нужд. Slot Drain, однако, является отличным, универсальным вариантом, который может работать практически везде, практически без проблем с его установкой и обслуживанием.

Если для вашего проекта требуются точечные или траншейные дренажные системы, свяжитесь с нами, чтобы узнать больше о щелевых дренажах. Наши специалисты могут помочь разработать систему, которая удовлетворит все ваши потребности, и вы сможете пользоваться всеми преимуществами, которые могут предложить Slot Drains, без каких-либо недостатков других дренажных систем.

Хотите узнать, как обычно устанавливаются траншейные дренажи? Посмотрите видео ниже:

Дренажные системы, закрытый источник вспышек, связанных с санитарией | Архив общественного здравоохранения

10.

Hamada N, Abe N: Сравнение грибков, обнаруженных в ванных комнатах и ​​раковинах. Biocontrol Sci 2010, 15: 51–56.

Артикул пабмед Google Scholar

24.

Vergara-Lopez S, Dominguez MC, Conejo MC, Pascual A, Rodriguez-Bano J: Водосточная система в канализации клональная вспышка, вызванная Klebsiella oxytoca, продуцирующей металло-бета-лактамазы. Clin Microbiol Infect 2013, 19: E490–E498.

КАС Статья пабмед Google Scholar

27.

Esrey SA, Potash JB, Roberts L, Shiff C: Влияние улучшенного водоснабжения и санитарии на аскаридоз, диарею, дракункулез, анкилостомоз, шистосомоз и трахому. Bull World Heal Organ 1991, 69: 609–621.

КАС Google Scholar

37.

Antle JM: Выгоды и издержки регулирования безопасности пищевых продуктов. Продовольственная политика 1999, 24: 605–623.

Артикул Google Scholar

44.

Martínez JL: Антибиотики и гены устойчивости к антибиотикам в естественной среде. Наука 2008, 365 (80):365–367.

Артикул Google Scholar

68.

McKinney KR, Gong YY, Lewis TG: Экологическая передача SARS в Amoy Gardens. J Environ Health 2006, 68: 26–30.викторина 51–2.

ПабМед Google Scholar

Дренажные системы – обзор

Речная геоморфология, гидрология и химия

Дренажная система Пануко претерпевает огромные изменения в морфологии и гидрологии реки от ее истоков до побережья (рис.23.3). От Центральной Месы через горы притоки рек имеют широкие и неглубокие русла, приспособленные для транспортировки донных наносов. В горах реки имеют узкие долины, а русла имеют тенденцию переплетаться с боковыми активными краями русел. Пойма состоит из узких полос отложений, состоящих из грубых отложений, и не имеет такой сложности, как в нижних частях бассейна. Из-за высокой энергии в горах пойменные отложения, вероятно, быстро перерабатываются во время длительных периодов эпизодических наводнений.

РИСУНОК 23.3. Нижний Рио-Пануко при среднем течении, 40 км вверх по течению от Тампико. Обратите внимание на маленькую лодку в масштабе

Более крупные реки в пределах Центральной Мезы имеют внезапный режим стока, характеризующийся большими различиями в базовом стоке и ливневом стоке. Небольшие ручьи являются прерывистыми или эфемерными, переносят воду сезонно или только после выпадения осадков. Рио-Тула, главная река верхнего бассейна Моктесумы, течет на север от окраины Мехико (см.23.11). Рио-Санта-Мария и Рио-Верде являются основными истоками бассейна Рио-Тампаон (Тамуин) и формируются к востоку от столицы Сан-Луис-Потоси. Здесь река истощает в основном третичные и четвертичные озерные и аллювиальные отложения Центральной Мезы на высоте около 2000 м над уровнем моря с отдельными третичными вулканитами, имеющими пики около 2500 м над уровнем моря.

В горах уклон рек сильно варьируется, но в некоторых местах может превышать 5 м/км. Впечатляющие водопады возникают там, где притоки соединяются с врезанными долинами. Например, Каскада-де-Тамул — это 102-метровый водопад в месте слияния рек Риос-Галлинас и Санта-Мария, образующий Рио-Тампаон. Тампаон и Моктесума, два крупнейших притока Пануко, выходят из Восточной Сьерра-Мадре грозными реками. Вдоль восточной части Восточной Сьерра-Мадре, прежде чем Тампаон выходит из гор, она сталкивается с многочисленными карстовыми особенностями, включая воронки, естественные мосты и водопады. Поверхностный сток часто нарушается растворными полостями, проявляющимися в сухих долинах и исчезающих ручьях.Эта вода в конечном итоге возвращается в виде огромных источников вдоль нижних склонов восточной части Восточной Сьерра-Мадре. Например, река Рио-Кой формируется из одного из крупнейших источников в мире (Fish 1977) и впадает в реку Тампаон выше по течению от Сьюдад-Тамуин, становясь рекой Тамуин (рис. 23.4).

РИСУНОК 23.4. Нижний Рио-Тампаон на низкой стадии. Рио-Вальес входит справа. Ниже по течению Тампаон становится Тамуином, а после присоединения к Моктесуме становится Пануко. Обратите внимание на маленькую лодку в масштабе

В нижней части бассейна Моктесума меньше карстовых образований. Третичные сланцевые образования на прибрежной равнине Мексиканского залива производят гораздо большие наносы. Рио-Темпоаль, получая сток и наносы от этой литологии, впадает в Моктесума на прибрежной равнине в Эль-Хиго, что приводит к немедленному увеличению наносов Моктесумы и образованию воды цвета кофе, которая резко контрастирует с более чистой водой, питаемой родником. течение реки Тамуин. Моктесума переносит ежегодный объем наносов 4623 × 10 ³ тонн, тогда как Тамуин переносит 2030 × 10 ³ тонн в год.Большая часть взвешенных наносов переносится в начале лета и истощается перед приходом более крупных паводков в сентябре (Hudson 2003a). Две реки извиваются через широкие аллювиальные долины, прежде чем соединиться, чтобы сформировать Рио Пануко в западной прибрежной равнине Мексиканского залива, в 185 км вверх по течению от Мексиканского залива. Градиенты долины предсказуемо низки, уменьшаясь от западной окраины Прибрежной равнины Мексиканского залива к Мексиканскому заливу. Между Тамазунчале и Эль-Хиго, например, Рио-Моктесума имеет градиент 1.2 м/км, тогда как ниже по течению от Сьюдад-Пануко уклон составляет 0,04 м/км. Этот чрезвычайно низкий уклон в нижней части долины Пануко позволяет соленой воде проникать выше по течению до Сьюдад-Пануко во время низкого стока и приводит к ежедневному обмену приливами между большими лагунами ниже по течению от Сьюдад-Пануко (Hudson 2002).

При выходе на Прибрежную равнину Мексиканского залива долины Моктесума и Тамуин значительно расширяются, а реки образуют меандры. Голоценовые пойменные отложения усложняются и включают отложения, характерные для латеральной и вертикальной конструкции поймы, такие как точечные перемычки, естественные дамбы, протоки, расселины и заполненные палеоканалы.На нескольких участках река контактирует с обнажениями третичного периода, контрастное сопротивление которых нарушает геометрию формы в плане от симметричного извилистого рисунка (Hudson and Heitmuller 2003). Извилистость (отношение длины русла к длине долины) реки Рио Пануко составляет в среднем 1,85 на протяжении ее 185-километрового русла, но показывает значительную изменчивость там, где река перерабатывает более устойчивые третичные отложения (Hudson 2002). Нижние 30 км реки Рио Пануко врезаны в голоценовые дельтовые отложения с извилистостью 1.15, по существу прямой канал. Мелкозернистые глинистые береговые отложения обладают достаточной связностью, чтобы сопротивляться эрозии, а отсутствие материала песчаного слоя не позволяет строить точечные бары. Кроме того, в нижней части дельты, незадолго до впадения в Мексиканский залив, река Рио Пануко врезана в гряду третичного песчаника, что предотвращает боковую миграцию русла (INEGI 1984e).

Озера и водно-болотные угодья практически отсутствуют в горах и Центральной Мезе, но становятся более распространенными в низовьях бассейна, где они связаны с геоморфологией поймы (Hudson 2002).Заброшенные русла и срезы меандрового перешейка служат старицами и дугообразными болотами в зависимости от степени заполнения. Такие озера и водно-болотные угодья распространены в нижних долинах Моктесума и Тамуин, а также в верхних долинах Пануко. Болота, свидетельствующие о долговременной стабильности поймы, обычны там, где долина имеет достаточную ширину. В долинах нижнего Пануко и нижнего Тамеси большие озера и водно-болотные угодья образуются между меандровыми поясами и устойчивыми третичными отложениями, которые служат топографическими дренажными барьерами.Хотя эти особенности были созданы естественным образом, речная вода используется городом Тампико и поэтому строго регулируется системой плотин и регулирующих сооружений. Лагуны и водно-болотные угодья в нижнем течении Тамеси являются приливными и важными для регионального рыболовства и обеспечивают жизненно важную среду обитания для множества североамериканских мигрирующих водоплавающих птиц.

Средний расход реки Рио-Пануко в Пануко, выше по течению от рек Тамеси и Топила, составляет 473 м ³ /с, а годовой режим стока в значительной степени отражает региональную структуру осадков для восточной Мексики (Hudson 2000). Расход и сток равномерно низки с декабря по начало мая, но быстро увеличиваются с началом летних пассатов в конце мая (см. рис. 23.12). Пиковые выбросы обычно приходятся на сентябрь и часто связаны с усилением активности тропических циклонов (Hudson and Colditz 2003).

Несмотря на сильный сезонный характер стока, только самые крупные наводнения, вызванные тропическими циклонами, затапливают всю долину. Механизмы затопления поймы включают повышение уровня грунтовых вод аллювиального водоносного горизонта; каналы, такие как трещинные каналы и палеоканалы, соединенные с активным каналом; и местные осадки (Hudson and Colditz 2003).Время наводнений одинаково для рек Рио-Тамуин и Рио-Моктесума, хотя более влажный бассейн Монтесумы обеспечивает большую часть стока. Кроме того, гидрограф Тамуина менее броский, чем Моктесума, вероятно, потому, что большая часть его стока поступает из подземных вод и родниковых источников (Hudson 2003b). По сравнению с системой Усумасинта-Грихальва на юге, Пануко не так подвержен наводнениям, потому что пойма находится примерно на 10 м выше среднего уровня. Например, в Сьюдад-Пануко, примерно в 30 км к западу от Тампико, пойма приподнята над поверхностью воды на 12 м в том месте, где долина пересекает ось антиклинали.Действительно, обилие доисторических черепков вдоль берегов канала свидетельствует о том, что это место долгое время считалось менее вероятным для затопления (Ekholm 1944, Hudson 2004).

Хотя информация о химическом составе воды в системе Пануко недоступна, ясно, что реке и ее притокам серьезно угрожает загрязнение агрохимикатами, городскими стоками и засолением (Abell et al. 2000).

Типы подземных дренажных систем | Управление влажными почвами | Молочные продукты | Скот и животные

Существует несколько вариантов отвода избыточных подземных вод на определенную глубину из профиля почвы.На наиболее подходящую дренажную систему влияют:

• тип почвы
• топография
• осадки
• тип и расположение водостока.

Дренажные системы дороги в установке, но при хорошем обслуживании их преимущества перевешивают первоначальные затраты.

Убедитесь, что у вас есть поверхностный дренаж

Большинство проблем с влажными почвами возникают из-за переувлажнения почвы, а не только из-за поверхностных вод.

Установите поверхностные дренажи для отвода лишней поверхностной воды с загонов перед установкой подземных дренажей.Это снизит нагрузку на подземную дренажную систему и позволит установить эффективную подземную систему с меньшими затратами.

Преимущества подпочвенной дренажной системы

Расчет стоимости дренажных систем показал, что как увеличение использования пастбищ, так и дополнительный прирост пастбищ за счет дренажа могут конкурировать с другими источниками корма. Но чтобы воспользоваться этим дополнительным ростом, может потребоваться больше коров и усовершенствования фермы (включая кормушку).

Преимущества экологической устойчивости

Подпочвенный дренаж обеспечивает множество долгосрочных нематериальных преимуществ устойчивости, таких как:

• улучшение состояния почвы благодаря повышенной аэрации почвы
• усиление реакции на использование удобрений в почве, а иногда и в растениях
• предотвращение или уменьшение засоления (на ранних стадиях).

Улучшение животноводства

Дренированные почвы позволяют заготовку силоса и сена на несколько недель раньше, чем на недренированных почвах. Полученный корм может быть гораздо более высокого качества, улучшая продуктивность животных.

Лучшее удержание желательных видов растений

Дренаж за счет уменьшения вспучивания и создания благоприятных почвенных условий приводит к сохранению улучшенных видов пастбищ вместо того, чтобы способствовать притоку растений, подходящих для заболоченных условий, таких как тростник, туманная трава, глицерия виды и водный диван.

Личная польза для фермера

Самое главное, снижение стресса при управлении скотом и пастбищами в более влажные месяцы зимы или весны имеет очень большие преимущества для оператора фермы.

Типы подземных дренажных систем

Существует 4 основных типа подземных дренажных систем:

• гофрированные и щелевые подземные трубы из ПВХ
• кротовый дренаж (включая кротовые дренажи, кротовые дренажи над системами коллекторных труб и гравийные кротовые дренажи)
• перехватчик стоков
• насосы грунтовых вод.

Подземные трубы

Подземные трубы лучше всего подходят для глубоких проницаемых грунтов, где их глубина позволяет увеличить расстояние и минимизировать затраты. Подземные трубы также могут успешно дренировать тяжелые (глинистые), плохо дренируемые почвы, но их необходимо устанавливать так близко друг к другу, что это нерентабельно в обширных системах сельскохозяйственных угодий.

Подземные трубы также можно использовать в грунтах, которые могут иметь препятствующий слой (например, глину) на некоторой глубине, но, если тип и содержание глины подходят, над ними можно установить кротовые дренажи над коллекторной трубой системы (перейти к этому разделу).

При правильной установке и обслуживании эти системы могут прослужить много лет. Необходим регулярный осмотр водостоков, так как это слабое звено во всех дренажных системах.

Трубы из ПВХ заменили глиняные трубы

Подземный дренаж в прошлом назывался «плиточным дренажем» из-за использования коротких глиняных труб. Глина была дорогой и сложной для укладки, и теперь ее заменили щелевые ПВХ или гибкие гофрированные пластиковые трубы переменного диаметра.

Способ укладки подземных труб

Специально разработанные дренажные траншеекопатели, обычно оснащенные лазерным наведением, копают траншею, укладывают трубу с прорезями и укладывают водопроницаемую засыпку в траншею поверх уложенной трубы.Эта засыпка доставляется грузовиками или прицепами, оснащенными ленточными конвейерами, которые подают засыпку в бункер. Скорость движения вперед, размер отверстия канала бункера и размер материала определяют глубину и количество материала, укладываемого поверх трубы.

Хотя траншеи можно копать с помощью обычного строительного траншеекопателя, создание плоского ровного основания траншеи с постоянным уклоном очень затруднено. Укладка труб вручную, без подбивания грунта в траншею перед укладкой трубы, также очень затруднительна.Специальная дренажная машина использует лазеры для поддержания постоянной глубины и падения независимо от состояния поверхности земли.

Обратная засыпка траншей

Обратная засыпка является основной статьей расходов на дренажную систему, но имеет решающее значение для эффективности дренажа, поэтому качество и цена обратной засыпки не должны снижаться.

В очень проницаемых грунтах требуется очень небольшая обратная засыпка, но в менее проницаемых грунтах или там, где кроты должны быть протянуты над трубой, глубина обратной засыпки достигает почти поверхности земли.

Кротовый дренаж

Кротовый дренаж можно классифицировать как:

• кротовый дренаж
• кротовый дренаж над системой коллекторных труб
• кротовый дренаж.

Пригодность каждого типа будет зависеть от:

• содержания и типа глины
• песка и камня в профиле
• уклона
• расположения выпускного отверстия.

Под действием кротового плуга образуется кротовый канал в области почвенного профиля с определенным содержанием глины.Плуг также расщепляет почвенный профиль непосредственно над каналом для крота, позволяя воде течь в него.

Кротовый плуг используется для формирования кротовых стоков. Проще говоря, кротовый плуг содержит ногу (или лезвие) с торпедой (или ногой), прикрепленную к его днищу. Иногда к задней части торпеды прикрепляют заглушку (или расширитель) немного большего диаметра, чтобы канал крота оставался правильной формы.

Кротовые дренажи

Кротовые дренажи используются на тяжелых грунтах, где глинистая подпочва вблизи глубины заделки (от 400 мм до 600 мм) препятствует нисходящему движению грунтовых вод.

Успех и долговечность кротовых дренажей зависит от почв с высоким содержанием глины, так что после образования кротового канала он будет поддерживаться в течение многих лет. Кротовые дренажи не подходят для:

• почв с глинистыми типами, обладающими диспергирующими или гасящими свойствами
• проницаемых почв из-за высокого содержания в них песка или суглинка.

Дренажные кроты над системами коллекторных труб

Эта система используется в почвах, где невозможно образование кротов, которые достигают водостока. Это включает в себя наличие камней, песчаных карманов, неровных поверхностей или чрезмерное расстояние до водостока.

В тяжелых почвах, где кротовые дренажи должны быть очень длинными (более 80 м), прежде чем они достигнут выпускного отверстия, можно очень успешно установить подземные трубы примерно на 60–100 м, по которым протягиваются кротовые дренажи. Промытый песок или гравий мелкого диаметра засыпают в траншею трубы до поверхности земли при монтаже.

Дренажи для молей затем устанавливаются под прямым углом или почти под прямым углом к ​​направлению труб.Излишки грунтовых вод стекают в кротовые дрены и по ним, затем стекают в пористую засыпку над трубами, а затем быстро удаляются в водосбросы по подземным коллекторным трубам.

Дренажи из гравийного крота

Дренажи из гравийного крота лучше всего подходят для почв и ситуаций:

• там, где не подходят подземные трубы сохранит свою форму во время или вскоре после линьки.

Дренаж из гравийного крота представляет собой не облицованный канал или канавку, заполненную гравием малого диаметра или промытым песком.

Дренажи из гравийного крота также дороги из-за:

• количества обратной засыпки
• близкого расположения.

Но они предлагают альтернативу в некоторых «сложных» ситуациях.

Они могут быть полезны при гашении и дисперсионном типе почвы, но проконсультируйтесь с экспертом, если вы рассматриваете возможность дренажа гравийного крота в этих ситуациях.

Дренаж-перехватчик

Эти дрены устанавливаются у основания склонов при изменении уклона, обычно там, где более крутой склон встречается с равниной, для перехвата нисходящего потока подземных вод. Часто тип почвы на склоне более водопроницаем, чем на равнине, и это заставляет воду выходить на поверхность, обычно при изменении уклона.

Дренаж-перехватчик также может быть установлен под родниками и родниковыми линиями для перехвата родниковой воды. Пастбищные животные сильно роют участки вокруг родников, и ущерб обычно более сконцентрирован вниз по склону, так как почва очень влажная и имеет небольшую структурную прочность. Эта пораженная область обычно распространяется, если не огорожена.

Дренаж-перехватчик, установленный как можно ближе к источнику и поперек его нисходящего потока, может эффективно контролировать распространение. Дренаж уменьшает повреждение поголовья или выпячивание, поскольку почва сохраняет свою прочность и структуру.

Насосы для грунтовых вод

Они удаляют воду из водоносных горизонтов, чтобы уровень грунтовых вод опускался или поддерживался на подходящем уровне ниже поверхности земли.

Акт откачки вызывает просадку грунтовых вод, вытекающих из места расположения насоса — на глубине его влияние будет значительно меньше.

Степень воздействия будет зависеть от таких факторов, как:

• глубина водоносного горизонта
• тип почвы
• высота уровня грунтовых вод.

Вы должны обсудить со своим региональным сельским управлением водоснабжения стоимость, преимущества и недостатки, можно ли использовать эти насосы и нужно ли вам разрешение.

Выбор дренажной системы

Чтобы решить, какую дренажную систему установить, необходимо сначала определить:

• характеристики почвы
• ее проницаемость (скорость, с которой вода может двигаться через почву)
• пригодность для кротового дренажа (глина вид и содержание).

Фермеры и подрядчики по дренажу часто могут решить, какую систему подземного дренажа использовать, основываясь на некоторых простых испытаниях на ферме.

Но если есть сомнения, проверьте почву или проконсультируйтесь со специалистом по подземному дренажу.

Закон о воде

Закон о воде 1989 г. содержит рекомендации по управлению водными путями и болотами. Прежде чем рассмотреть возможность осушения влажного участка, обратитесь в местный орган управления водосбором за консультацией и узнайте, нужно ли вам разрешение.

Как работает сельскохозяйственный дренаж

Водный баланс применительно к системе «культура-почва» описывает судьбу осадков и различных компонентов водного потока в почвенном профиле и вокруг него. Поскольку дренаж влияет на почвенную воду, это влияет и на другие компоненты водного баланса.

Поняв почвенную воду и дренируемую пористость, мы теперь можем рассмотреть эти эффекты. Сначала рассмотрим простой водный баланс на почвенном профиле с хорошим естественным дренажем, как показано на рисунке 9.

Как осадки влияют на водный баланс

В типичном случае осадки (P) — ливень, таяние снега, орошение (если практикуется) — являются основным источником воды в системе «урожай-почва», влияя на:

• Поверхностные стоки (R).

• Эвапотранспирация культур (ET).

• Глубокая перколяция (DP).

• Изменения запасов воды в почве (S).

На Рисунке 9 мы предполагаем, что вода не попадает в почву из соседних областей в виде горизонтального потока (предположение, которое в некоторых случаях неверно).Математически уравнение водного баланса можно записать так:

Р = Р + ЭТ + ДП + С

Когда уровень грунтовых вод относительно глубок, как показано на рис. 10 (от 3 до 15 футов), глубокая фильтрация пополняет его. Если глубокая фильтрация продолжится, есть вероятность, что уровень грунтовых вод поднимется. Водный баланс показывает, что степень глубокой фильтрации зависит от того, насколько R, ET и S уменьшают поступление осадков в почву.

Воздействие дренажа

Та же зависимость водного баланса справедлива для искусственно осушенного профиля почвы, как показано на рис. 11. Однако теперь дренажный сток (D) становится основным компонентом воды, выходящей из системы.

Как и прежде, количество стока зависит от того, сколько осадков теряется из-за R, ET и S. Проще говоря, количество дренажного стока зависит от осадков и относительной доли других компонентов водного баланса.

Это означает, что воздействие дренажа будет варьироваться в зависимости от года и от региона к региону. Это, безусловно, верно для Миннесоты, где годовое количество осадков по штату варьируется от 13 до 15 дюймов. Уравнение водного баланса теперь можно записать как:

P = R + ET + DP + S + D

Сравнение: плохо дренированная почва и дренируемая

Сравним водный баланс плохо дренированной почвы с высоким уровнем грунтовых вод с такой же почвой после ее осушения, без учета влияния растущей культуры.На рис. 11 показано распределение пор, заполненных водой и воздухом, над неглубоким уровнем грунтовых вод в плохо дренированной почве (правая часть) и над глубоким уровнем грунтовых вод в том же профиле почвы после дренажа (левая часть).

После осушения почва имеет больший объем пор, доступный для инфильтрации воды во время следующего дождя из-за большего объема пустых пор.

Следовательно, в искусственно осушенной почве может происходить больше инфильтрации и меньше стока по сравнению с плохо дренированной почвой, в зависимости от характера и времени следующего дождя.В любом случае очень интенсивный дождь может не вызвать сильной инфильтрации.

Факторы, влияющие на инфильтрацию

Насколько больше инфильтрации может произойти на осушенной почве по сравнению с неосушенной? Это зависит от многих факторов, но сумма будет больше, когда:

1. Разница между мелким и глубоким уровнем грунтовых вод больше (т. е. очень высокий начальный уровень грунтовых вод дренируется на большую глубину).

2. Плохо дренированный уровень грунтовых вод находится ближе к поверхности почвы.

3. Текстуры почвы более грубые.

Пример водного баланса

Рассмотрим две почвы, каждая из которых имеет дренируемую пористость 3 процента. Недренированная почва имеет уровень грунтовых вод на 6 дюймов ниже поверхности, а осушенная почва имеет уровень грунтовых вод на уровне 48 дюймов, что соответствует глубине дренажа.

Недренированная почва имеет 0,18 дюймов (6 дюймов умножить на 3 процента, разделенных на 100) доступного порового пространства между уровнем грунтовых вод и поверхностью, в то время как осушенная почва имеет 1.44 дюйма (48 умножить на 3 процента, разделить на 100). Осушенная почва имеет на 1,26 дюйма (1,44 минус 0,18) больше доступного (пустого) порового пространства, чем недренированная почва.

Сток

Если бы выпал 1,5-дюймовый дождь низкой интенсивности, наш простой водный баланс позволил бы нам ожидать 0,06 дюйма стока с осушенной почвы (почва может удерживать 1,44 дюйма) и 1,32 дюйма поверхностного стока с неосушенной почвы (почва может вместить 1,44 дюйма). почва может удерживать 0,18 дюйма). После дождя обе почвы пропитываются водой до поверхности почвы.

Кроме того, мы ожидаем, что 1,44 дюйма дренажа из осушенной почвы в течение следующих 24–48 часов вернут уровень грунтовых вод на глубину 48 дюймов.

На этом простом примере мы оцениваем, что мы теряем около 1,32 дюйма воды в виде поверхностного стока из неосушенной почвы по сравнению с 1,44 дюйма воды в течение следующих 24–48 часов в виде дренажа из осушенной почвы.

Время потери воды

Настоящая разница между ними с точки зрения потери воды заключается во времени.

1,32 дюйма поверхностного стока из неосушенной почвы произойдет относительно быстро (возможно, за несколько часов) по сравнению с 1,44 дюйма стока воды из осушенной почвы. Вода из осушенной почвы должна сначала пройти через почву, прежде чем она попадет в дренажную систему.

Таким образом, результирующий сток в дренажном отверстии обычно происходит в течение более длительного периода времени и с более низким пиковым стоком, чем поверхностный сток из недренированной почвы. Следовательно, для осушенных почв общий сток норма (поверхностный сток + дренажный сток) обычно уменьшается.

Глубина и интенсивность дождя

Для данной почвы величина этого снижения зависит от глубины и интенсивности дождя. Меньшие дожди низкой интенсивности будут более резко снижать общую скорость стока, потому что пропорционально больше воды будет иметь возможность просачиваться и проходить через дренажную систему.

Кроме того, небольшие дожди могут вызывать поверхностный сток на недренированной почве и отсутствие поверхностного стока на осушенной почве. Однако, если один или несколько дождей выпадут до того, как осушенная почва успеет адекватно просохнуть, это уменьшит разницу в водном балансе между двумя почвами.

Эффект дренажа

Основываясь на этом анализе — без учета влияния растущей культуры — мы видим, что дренаж может в некоторой степени повысить способность почвенного профиля удерживать воду и изменять скорость и объемы стока. Некоторые знают это как эффект губки подземного дренажа.

Имейте в виду, что эти простые расчеты представляют собой только объемные балансы и не учитывают динамическую природу осадков и другие факторы, связанные с процессом дождевых стоков. Тем не менее расчеты полезны для понимания потенциального влияния дренажа на водный баланс почвы и того, как это может повлиять на гидрологию.

Естественная дренажная система Пайперс-Крик (NDS) — коммунальные услуги

Визуализация проекта Pipers Creek

Описание проекта

Уменьшение наводнений, улучшение качества воды в ручье и обеспечение множества преимуществ для общества.

Более 12 миллионов фунтов загрязняющих веществ ежегодно попадает в наши водоемы с ливневыми стоками. Ливневая вода, падающая на крыши, улицы и парковки в вашем районе, может собрать вредные загрязнители, прежде чем она попадет в Пайперс-Крик, впадающий в Пьюджет-Саунд.Загрязняющие вещества могут нанести вред рыбам, дикой природе и нашим экосистемам.

В рамках проекта естественной дренажной системы Пайперс-Крик будет определено, спроектировано и реализовано до 7 блоков естественных дренажных систем для очистки эквивалента 4-5 акров загрязняющих поверхностей в районах Бродвью и Блу-Ридж для сбора и очистки ливневых вод перед их сливом. в Пайперс-Крик и Пьюджет-Саунд.

Этот проект является частью плана SPU по защите водных путей Сиэтла и направлен на:

• Улучшите качество воды и уменьшите загрязнение ливневых стоков в Пайперс-Крик и Пьюджет-Саунд, а также помогите управлять ливневыми стоками, построив естественные дренажные системы в вашем районе.
• Предоставляйте общественные блага, в том числе уменьшение проблем с канализацией на улице, снижение интенсивности дорожного движения, деревья и дополнительное озеленение.

Местоположение

Проект естественной дренажной системы Пайперс-Крик направлен на улучшение качества воды, уменьшение проблем с дренажем и уменьшение загрязнения в Пайперс-Крик за счет внедрения нескольких естественных дренажных систем в районах Бродвью и Блу-Ридж.

Посмотреть карту проекта Pipers Creek.

Что сейчас происходит?

В настоящее время этот проект находится на ранней стадии планирования, поскольку мы изучаем места для строительства естественных дренажных систем в районах Бродвью и Блу-Ридж.

Общественные льготы

Естественные дренажные системы предлагают множество преимуществ для местных районов и экосистем, в том числе:

• Увеличение ландшафтного разнообразия
• Меньший риск затопления
• Более здоровые экосистемы ручьев
• Успокоение движения
• Больше деревьев вдоль улицы

Проект также поможет городу Сиэтлу достичь своей цели по управлению 700 миллионами галлонов ливневых стоков с использованием зеленой инфраструктуры к 2025 году.

Взаимодействие с общественностью

Участие сообщества будет иметь важное значение для этого проекта наряду с техническими оценками на каждом этапе проекта. Команда проекта будет работать с соседями и членами сообщества, чтобы понять важные проблемы в районе и определить возможные и подходящие места для естественных дренажных систем. Члены сообщества смогут поделиться своим мнением с помощью различных онлайн- и личных мероприятий, а также опросов.

Если вы заинтересованы в получении дополнительной информации о проекте и предстоящих возможностях взаимодействия с сообществом, подпишитесь на получение уведомлений о проекте по электронной почте.

Расписание

Середина 2021 года

• Технико-экономический анализ на основе предложений сообщества и технических оценок

Конец 2021 г.

• Разработка концепции по мере того, как мы определяем потенциальные местоположения

Начало 2022 г.

• 30% проектирование и доработка локаций

Подпишитесь, чтобы получать уведомления о проектах по электронной почте, когда станут доступны публичные предложения.

Решите проблемы дренажа газона с помощью этих систем

Если вы беспокоитесь о своем доме или дворе каждый раз, когда идет дождь, возможно, пришло время подумать о возможных решениях ваших проблем с канализацией. Дом моей мамы страдает от ряда проблем с канализацией внутри и снаружи, потому что дом находится на склоне, который направляет воду из соседних домов во двор.

Установлена ​​французская канализация с дренажным насосом для устранения затопления гаража, из-за которого внутри возникала плесень и грибок.

На заднем дворе установлены французские и коробчатые водостоки, чтобы газон не промокал.

Было предпринято несколько раундов попыток установки дренажной системы и установки дерна (после того, как трава погибла от корневой гнили), чтобы обеспечить слив воды, и дополнительные дренажные коробки, наконец, сделали свое дело.

Мораль этой истории в том, что решение этих проблем помогло избежать дальнейшего повреждения лужайки и дома. Если бы вода продолжала проникать в гараж, это могло бы привести к структурным повреждениям фундамента и усугубить существующие проблемы с влажностью.Если бы они позволили воде продолжать скапливаться на заднем дворе, это могло бы вызвать серьезные проблемы с корневой системой нескольких из 50-футовых деревьев, возвышающихся над домом.

компании Best Pick ежегодно поддерживают оценки «А». Свяжитесь с одним сегодня!

Почему вас должны беспокоить проблемы с канализацией?

• Структурные повреждения. Когда вода скапливается вокруг дома, это может привести к повреждению фундамента, протечкам в подпорных стенах и проблемам с бетонной плитой.
• Проблемы с плесенью/влажностью. Проникновение воды является неприятностью в недостроенном подвале, но может быть разрушительным для готового, обставленного подвала. Внутренние утечки и наводнения могут привести к появлению плесени, грибка и проблем с влажностью по всему дому.
• Корневая гниль. Лужи на лужайке неприглядны и мешают вам наслаждаться своим двором. Они также представляют угрозу для газонов, деревьев и кустарников, подверженных корневой гнили. Единственное, что может быть хуже сырой травы и почвы, — это необходимость заменять траву, растения и деревья из-за постоянных наводнений.
• Инвазии комаров. Небольшие лужи со стоячей водой — идеальное место для размножения комаров. Из-за скопления и частых дождей вы, возможно, никогда не сможете справиться с нашествием комаров.
• Эрозия. Если вода быстро течет по любому из ваших газонов, возможно, вы имеете дело с эрозией, которая может повлиять на рост растений и дерна.

Что вызывает проблемы с дренажем?

• Дворовой склон. Наклон вашего газона (и газона ваших соседей) влияет на то, как стекает вода.
• Проблемы с водосточными желобами. Желоба помогают отводить воду от дома. Некоторые желоба слишком малы, чтобы выдержать нагрузку на крышу, а плохо устроенные водосточные трубы могут оставить лужи воды прямо вокруг вашего фундамента.
• Нарушенные почвы. Если ваша почва состоит в основном из глины или сильно уплотнена, возможно, она не сможет впитывать воду достаточно быстро, чтобы вода не скапливалась на поверхности.

Типы дренажных систем
