Сип технологии в строительстве: Технология SIP — канадская технология строительства домов

История возникновения сип панели. Этапы совершенствования технологии. — Строй Дом UA

Немного о том, как появилась сип панель. Несмотря на то, что в Украине канадская технология строительства из сип панелей еще не получила достойного признания, в мире сип панель не является диковинкой. Уже почти век она успешно применяется и усовершенствуется.
Итак, как появилась SIP панель?

* В далеком 1935 г. в Лаборатории лесной промышленности (FPL) США (г. Мэдисон, штат Висконсин) впервые появилась общая концепция конструкционной теплоизолированной панели. Инженеры лаборатории FPL считали, что фанера или шпон твердых пород дерева может взять на себя часть структурных нагрузок, действующих на стену. Их прототип конструкционной теплоизолированной панели был создан с использованием существующей на тот момент фанеры в качестве внешних слоёв «сэндвича» и теплоизоляционного материала внутри.

* 1936 г. Американский архитектор-новатор Фрэнк Ллойд Райт приступил к строительству первого дома, спроектированного в рамках его концепции U. S.O.N.A. – недорогого «североамериканского» дома для среднего класса. Для уменьшения затрат в качестве конструкционного материала для ряда стен были использованы экспериментальные сэндвич-панели, состоящих из 3-х слоёв клееной фанеры и 2-х слоёв гудронированной бумаги (общая толщина — 57мм). Данный дом был окончательно построен в 1937 году и существует до сих пор, хотя и подвергся частичной реставрации в 1983 году.

* 1937 г. В штате Висконсин был построено первое здание с применением в качестве наружных несущих стен сэндвич-панелей, разработанных FPL. Использование нового строительного материала привлекло внимание многих, в том числе и тогдашней Первой леди США — Элеоноры Рузвельт. В течении долгих лет это здание эксплуатировалось как один из корпусов Университета Висконсин-Мэдисон и было разобрано лишь в 1998 году с целью перепланировки территории Университета.

* В 1947 и последующие годы было создано и протестировано большое количество вариаций сэндвич-панелей, одной из разновидностей которых были панели из фанеры и гофрированного картона. Одно из тестовых зданий, построенное с применением таких панелей было разобрано в 1978 году. В целом стены сохранили свои изначальные несущие характеристики, однако в некоторых наружных стенах «начинка» из гофрированного картона все же частично пришла в негодность.

* 1951 год. Немецкий химический концерн BASF представил свой «революционный утеплитель» — Styropor (вспененный пенополистирол, известный у нас как ПСБ — Пенополистирол Суспензионный Беспрессовый).

* 1952 год. Еще один американский архитектор, Элден Б. Доу (Alden B. Dow) (бывший учеником Фрэнка Ллойд Райта в 33 году, а так же сын Греберта Генри Доу, основателя Dow Chemical Company), будучи приверженцем идей энергоэффективности, проводит свои эксперименты по созданию конструкционного и теплоизоляционного материала. Результатом стал «кроманьонец» современных СИП-панелей — «сэндвич» из 2х листов клееной фанеры и пенополистирола. (Толщина панели Доу составляла те же 57 мм, что и панель Райта, но в данном случае 40 мм из них приходилось на утеплитель). Дома, построенные из этих панелей в городе Мидленд, штат Мичиган, считаются первыми домами из СИП, а сам Элден Б. Доу — первым специалистом по технологии СИП.

* В 1959 году Компания Koppers Company переоборудовала завод по производству автомобилей в Детройте в производственный комплекс по изготовлению СИП-панелей. Его технология позволяла производить панели с хорошими несущими и теплоизоляционными характеристиками. Однако имела и свои недостатки — производственный процесс занимал очень много времени. Кроме того Koppers Company столкнулась с неожиданным сопротивлением профсоюзов плотников северных штатов, которые опасались, что если дома из СИП будут возводиться так быстро, то они потеряют работу. Бригады, собиравшие первые дома, специально затягивали процесс возведения дома почти вдвое. В ту эпоху дешевой энергии и недорогой рабочей силы СИП-панели были неконкурентными на рынке строительных материалов, поэтому фирма Koppers ушла из строительного бизнеса, чтобы заниматься холодильными модулями.

* 1960 год. Компания Alside Home Program (AHP) внесла ряд изменений в технологию производства панелей, что позволило сократить процесс с нескольких часов до 20 минут. Однако построив немногим меньше 100 домов Alside Home Program свернули производство панелей и перепрофилировали его под отделочные материалы, т.к. посчитали имеющийся спрос на свою продукцию недостаточным.

* В 1965 году, Архитектурное бюро Woods Constructors (Санта Паула, Калифорния) начало применять СИП-панели в своих объектах. В течении 20 лет Джон Т. Вудс, Пол Вудс, Джон Д. Вудс и Фредерик Вудс продвигали технологию СИП в Южной Калифорнии. В апреле 1989 года Вудсы запатентовали концепцию модульных домов.

* 1982 год рождения OSB. На заводе Edison OSB была произведена первая партия ориентированно-стружечной плиты. Высокие физико-механические характеристики нового материала позволили заменить им клееную фанеру во многих областях, в том числе и в технологии СИП. Фактически именно в 1982 году технология СИП начала существовать в том виде, в котором мы знаем ее сейчас.

* 1990 год знаменателен тем, что производителями СИП в США была образована Ассоциация Производителей Конструкционных Теплоизоляционных Панелей (Structural Insulated Panel Association — SIPA). Данный инструмент позволил продвинуть технологию и ее применение в строительстве на новый уровень.

Вот так, на протяжении многих десятилетий, сип панель усовершенствовалась, и наконец получила признание и в Украине. Благодаря своим физико-механическим характеристикам, сип панель – уникальный строительный материал. К примеру, защита лишь одного слоя ГКЛ позволяет сопротивляться сип панели открытому огню на протяжении 30 мин. И это не теория, вот какой эксперимент мы провели:

Так же сип панель имеет высокие теплоизоляционные свойства, что при стоимости энергоносителей играет огромную роль.

Технология строительства домов из SIP-панелей

Технология строительства домов из SIP-панелей заключает в себе основную и наиболее привлекательную для строительства объектов любого типа идею – оптимизацию финансовых и временных затрат на строительство, и, следовательно, точный расчет стоимости и сроков возведения объекта. Уже на этапе проектирования рассчитывается необходимый объем материалов для закладки фундамента, изготовления несущих элементов, изготовления элементов перекрытий, стен, перегородок и кровли, отдельно выполняются чертежи раскроя материала с минимально возможным отходом.

SIP-технология обладает рядом важных преимуществ по отношению к строительству зданий с использованием «обычных» технологий.

Сама по себе SIP-панель является менее дорогостоящим материалом, в сравнении с традиционными материалами, используемыми в строительстве. Детали из SIP-панелей обладают хорошими логистическими характеристиками – готовый домокомплект состоит в основном из деталей прямоугольной формы и небольшой массы, следовательно, его транспортировка и погрузка-разгрузка не требует использования тяжелой техники и обходится значительно дешевле. Домокомплект сформирован из деталей, изготовленных и прошедших контроль в заводских условиях, в строгом соответствии со спецификацией проекта, следовательно, не требуется предусматривать запас материала с расчетом на возможный брак, повреждения и отход при раскрое и обработке материала на месте строительства.

Благодаря небольшой массе SIP-панелей, дом, построенный по SIP-технологии, оказывает значительно меньшее давление на основание, что позволяет использовать свайный или мелкозаглубленный железобетонный фундамент. Строительство такого фундамента не требует дорогостоящих подготовительных операций, использования тяжелой строительной техники и большого объема строительных материалов, следовательно, общая стоимость возведения объекта снижается.

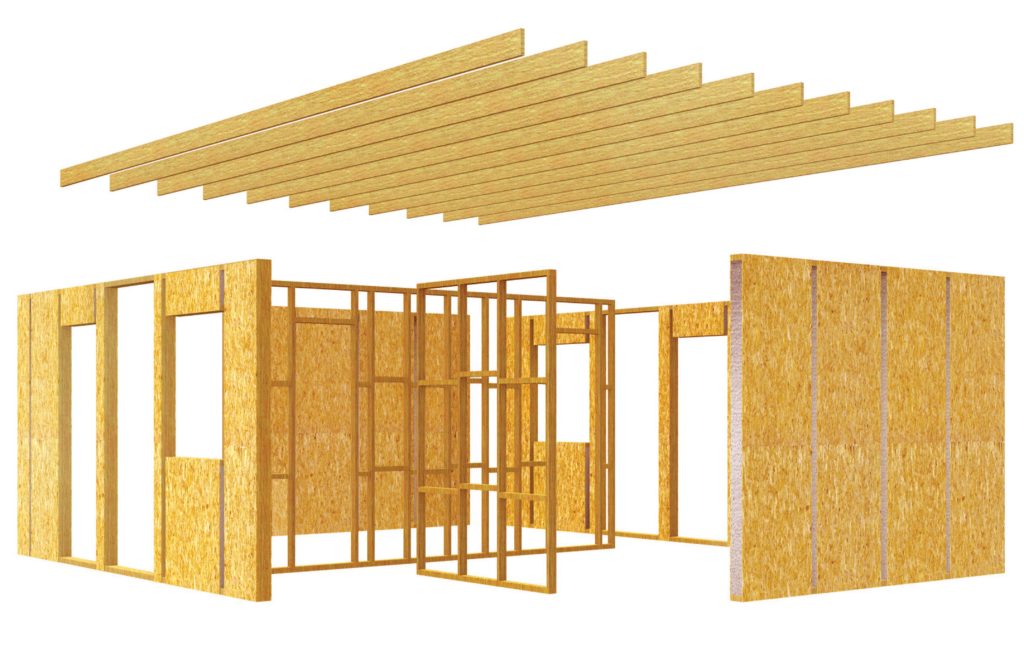

Сборка дома из SIP-панелей выполняется по проектным чертежам – каждая деталь имеет маркировку, присвоенную ей при составлении спецификации, и свое четко определенное место в конструкции стены или перекрытия. Возведение дома больше напоминает сборку конструктора из готовых деталей, чем традиционный процесс строительства, вследствие чего значительно снижаются трудозатраты на сборку дома, и сокращается время, необходимое для завершения строительства. Небольшая масса деталей из SIP-панелей обеспечивает легкость и удобство сборки, и позволяет обойтись минимальным использованием строительной техники.

Собранные из SIP-панелей стены и перекрытия имеют ровную поверхность, благодаря чему можно выполнить внешнюю и внутреннюю отделку, минуя стадию предварительного выравнивания и черновой отделки. Это существенно снижает затраты на отделочные работы и сокращает общие сроки строительства. Кроме того, собранный из легких SIP-панелей дом не требует дополнительного времени на усадку, следовательно, к отделке дома можно приступить сразу же после его сборки.

Наиболее распространенным типом внешней отделки является система вентилируемого фасада, представляющая собой фасадные панели, монтируемые по вертикальной контр-обрешетке.

Для внутренней отделки стен и потолков помещений наиболее распространенным материалом является гипсокартон (ГКЛ), укладываемый в два слоя со смещением стыков («вразбежку»). Такая схема укладки позволяет предотвратить возможную деформацию чистовой поверхности, появление трещин и др. возможные дефекты чистовой отделки. Кроме того, первый (внутренний) слой гипсокартона может быть использован для скрытой прокладки электрических и слаботочных кабелей. Полученная поверхность может быть использована для любой финишной отделки – покраска, укладка керамической плитки, поклейка обоев и др. Для отделки полов в помещениях чаще всего используется гипсоволокнистый лист (ГВЛ) – отделочный материал, изготавливающийся подобно ГКЛ из строительного гипса, но не имеющий внешнего картонного покрытия, армированный целлюлозным волокном и обладающий значительно большей прочностью. Такую отделку пола часто называют «сухая стяжка». Полученная поверхность пригодна для укладки напольного покрытия любого типа.

Строительство зданий из SIP-панелей – это энергосберегающая и энергоэффективная технология. Сама SIP-панель обладает хорошими теплоизоляционными свойствами, а технология сборки дома предусматривает обработку клеящим составом всех стыков элементов конструкции – как панелей между собой, так и панелей с несущими элементами. В результате здание, построенное по SIP-технологии, эффективно удерживает тепло, не подвержено «продуванию» холодным воздухом, и обладает эффектом термоса, что позволяет в разы снизить затраты на отопление, а в ряде случаев ограничиться электрическим отоплением дома.

Материалы, применяемые для производства SIP-панелей, имеют высокие эксплуатационные характеристики – не изнашиваются, сохраняют габариты и форму, не подвержены коррозии, в сочетании с внешней отделкой здания устойчивы к воздействию неблагоприятных факторов. Внутренний слой-заполнитель, приклеенный к внешним слоям SIP-панели, не «проседает» со временем, благодаря чему панель сохраняет свои теплоизоляционные свойства и не подвержена короблению, т. е. сохраняет свою геометрию. Технология сборки дома обеспечивает получение жесткого и прочного каркаса здания. Все это является еще одним важным преимуществом SIP-технологии – дома, построенные из SIP-панелей, долговечны и обеспечивают длительный срок эксплуатации. В США здания, построенные по этой технологии еще в середине прошлого века, эксплуатируются и в настоящее время.

Прочностные характеристики SIP-панелей, их способность выдерживать значительные вертикальные и горизонтальные нагрузки, а также конструкция силового каркаса здания с использованием жесткой фиксации элементов, обеспечивает устойчивость готового здания к воздействию нагрузок – как статических, так и динамических (например, ветровой нагрузки). Технология строительства из SIP-панелей не накладывает каких-либо дополнительных ограничений на эксплуатацию здания, на массу стационарного оборудования, устанавливаемого внутри здания, на массу длительно хранящихся в нем грузов и т.д. Несущая способность SIP-панелей позволяет строить здания гостиничного типа и многоквартирные жилые дома, при этом этажность здания (до трех этажей включительно) ограничивается требованиями пожарной безопасности.

В современных условиях одним из самых важных параметров при строительстве зданий является соблюдение планируемых сроков на возведение и отделку здания. SIP-технология, благодаря заложенной в ней специфике, позволяет существенно сократить сроки строительства: для дома из SIP-панелей не требуется устройство тяжелого фундамента; к месту строительства доставляется готовый домокомплект, состоящий из промаркированных в соответствии с проектной документацией деталей; сборка дома осуществляется из крупных конструктивных элементов по чертежам, входящим в состав проектной документации; технология сборки дома достаточно проста и регламентирована проектной документацией и инструкцией по сборке, в которой четко описаны этапы строительства, начиная от устройства фундамента и заканчивая сборкой кровли; SIP-технология не накладывает сезонных ограничений на сборку дома – строительство может производиться круглогодично; небольшая масса SIP-панелей позволяет обойтись без использования тяжелой строительной техники, сборка дома осуществляется небольшой бригадой монтажников; собранный дом не требует дополнительного времени на усадку, следовательно отделка дома производится сразу после его сборки. Все вышеперечисленные факторы выводят SIP-технологию в лидеры по строкам возведения готового здания.

Использование строительной системы SIP — SIP EUROPE

SIPEUROPE может решить широкий спектр задач, и ее использование практически не ограничено. Его универсальность и вариативность позволяют решить даже самые сложные формы. Поэтому он идеально подходит для работы с нетипичными формами здания, где он также обеспечивает отсутствие тепловых мостов. Строительная система SE-SIP может быть реализована как единая строительная система для всей оболочки здания или может быть объединена с другими строительными системами.

С помощью строительной системы SE-SIP мы можем решить фундамент здания, внешние стены по периметру, внутренние перегородки, потолки, плоские и даже наклонные крыши. Мы можем использовать его при строительстве жилых домов, многоквартирных домов, административных зданий, производственных зданий, школ и детских садов, баз отдыха, коттеджей и плавучих домов. Строительная система SE-SIP является идеальным решением для надстроек и пристроек.

КОНСТРУКЦИОННЫЕ ФУНДАМЕНТЫ

SE-SIP панель – это легкий строительный материал, и здесь больше возможностей для строительства фундаментов. Самый распространенный способ в наших широтах – бетонный плитный фундамент . Даже при возведении он экономит материал, так как ему не придется выдерживать такую ​​большую нагрузку, как в кирпичных или бетонных конструкциях.

Строительная система SE-SIP позволяет делать фундамент здания также из панелей. Альтернативным и уникальным решением для строительства являются фундаменты на винтовых сваях. Строительство 9Устройство фундаментной плиты 0009 на винтовых сваях

Уникальное применение строительной системы SIP — плавучие дома. Панели, размещенные на понтоне, позволяют быстро и эффективно заложить фундамент здания.

КОНСТРУКЦИЯ ПЕРИМЕТРОВЫХ СТЕН И ВНУТРЕННИХ ПЕРЕГОРОДОК

На изготовленную фундаментную плиту наносится слой гидроизоляции. После его применения фундаментные пружины крепятся к фундаментной плите и образуют основу строительной системы. На фундаментную пружину устанавливается закладной элемент KVH для установки панелей.

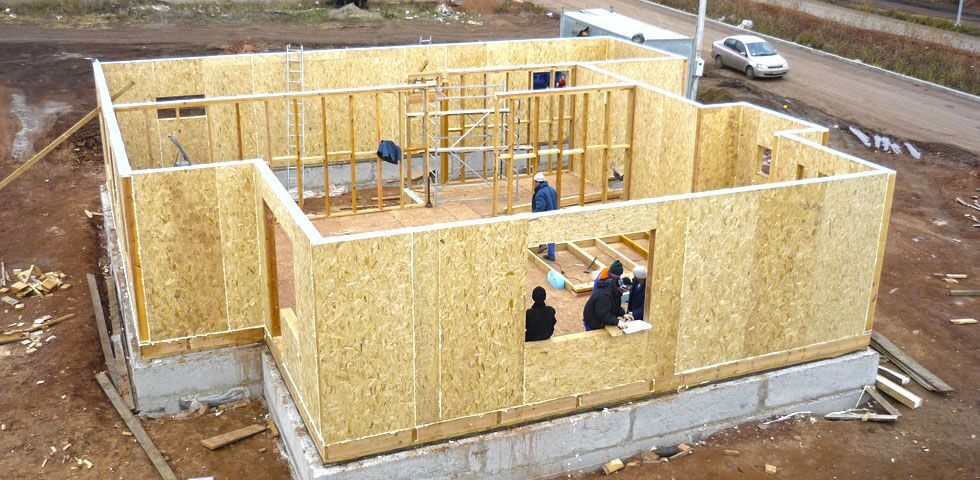

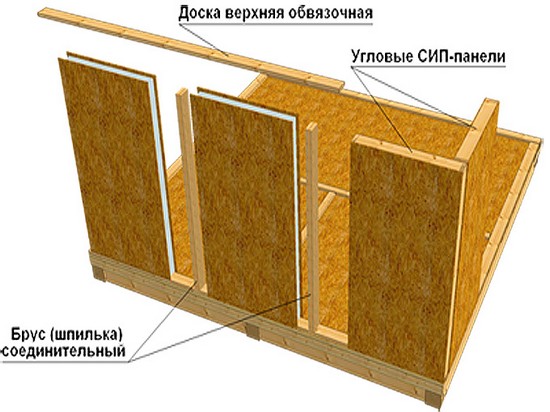

Возведение стен по периметру начинается с угла здания и продолжается по всему периметру. После их завершения следует установка внутренних перегородок. Наконец, в монтажные пазы сверху вставляются деревянные элементы КВХ для поддержки панелей друг с другом. Панели могут содержать заранее подготовленный туннель для проводки. Все панели маркируются и изготавливаются на заказ в соответствии с проектной документацией, поэтому монтаж панелей очень простой, быстрый и точный.

Между периметральными стенами и внутренними перегородками делаем потолочную конструкцию для конструкции пола. Для создания потолочной конструкции у нас есть несколько решений. Перекрытие может состоять из потолочных элементов КВХ, БШ, двутавров из клееного бруса, панелей SE-SIP или CLT. Пригодность используемых материалов зависит от статической оценки архитектора проекта и требований заказчиков. На построенном таким образом этаже начинаем строить периметральные стены и внутренние перегородки второго этажа.

СИП-панели являются эффективным решением для устройства скатных крыш с жилой мансардой. Строительная система SIP по существу создает как конструкционный, так и изоляционный элемент крыши. Таким образом, мансарда утепляется непосредственно SIP-панелями, и дополнительное применение изоляционных материалов не требуется. Стыки ровные и точные, поэтому интерьер имеет финальную основу для монтажа гипсоволокнистых или волокнистых гипсокартонных плит, которые наносятся непосредственно на панель.

СИП-панель также является идеальным решением для плоских крыш

Широкая вариативность отделки

Строительная система SE-SIP может быть легко дополнена широким спектром отделки от классической штукатурки до вентилируемых фасадов.
