Сип панели состав: Из чего состоит СИП панель

Из чего состоит СИП панель: Составляющие компоненты и преимущества

СИП панель – структурно-изолированная панель. Технология строительства из этого материала появилась в начале 20 века в Канаде для малоэтажного строительства. Сейчас она популярна и в России. Дома из СИП-панелей – это надежные строения с комфортным микроклиматом внутри.

Из чего состоит сип панель? В основе метода – использование панелей, которые состоят из нескольких слоев разных материалов. Благодаря этому они прочны и хорошо сохраняют тепло.

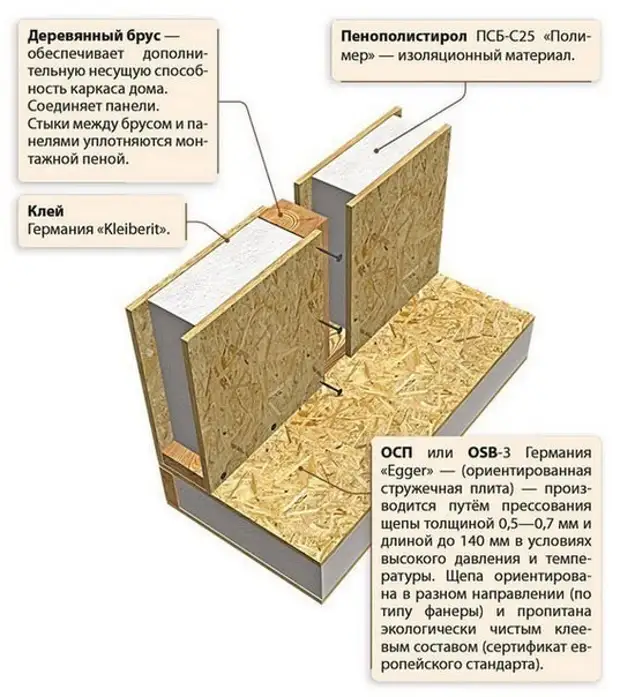

Строение СИП панели

Как устроена СИП панель

Это – разновидность сэндвич-панели, которая состоит из OSB-плит, между которыми находится слой пенополистирола для теплоизоляции.

OSB-плита

Orient Strand Board – ориентировано-стружечная плита. В русском языке можно встретить такие сокращения – ОСБ или ОСП.

Плиты состоят из спрессованных древесных стружек или щепы из хвойных пород, реже из осины, тополя и других деревьев. В отличие от других стружечных плит в ОСП щепа лежит в определенном направлении. В наружном слое – в продольном направлении, а во внутреннем – в поперечном. Благодаря этому достигается высокий уровень прочности.

Чтобы щепа лучше соединилась, ее пропитывают смолами, которые состоят из карбамида, меламина, восков и других компонентов. Смол в составе – менее 10%.

Пенополистирол

Материал расположен в середине SIP-панелей. Он состоит из вспененного и обработанного паром при высокой температуре стирола. Благодаря такой технологии получаются герметичные ячейки. Стенки прочные и водонепроницаемые, не впитывают летучих веществ.

Уровень водопоглощения – 0,4%. Показатель прочности в 5 раз выше пенопласта. Он не рассыпается со временем, достаточно легко гнется, плохо сминается.

Преимущества

• Благодаря панелям в доме тепло и уютно. Он выдерживает колебания температуры от -50 до +50 °C.

• Плиты надежно скреплены друг с другом. Дом получается прочным – ОСП выдерживают горизонтальную нагрузку в 2 т, и вертикальную в 10 т.

• Вес панели 2500*1250*174 – 50 кг. Готовый дом площадью 150 м2 весит около 40 т. Это меньше, чем дом из кирпича или бруса.

• Для основания подходит облегченный ленточный или свайный фундамент. Для монтажа не нужна тяжелая спецтехника. Достаточно бригады из трех человек.

• Процесс возведения занимает несколько недель. Большая часть времени уходит на возведение фундамента и каркаса.

• Толщина панелей для стен дома для постоянного проживания – 174 мм. Вы экономите пространство в помещении.

При строительстве важно доверить работу специалистам. Только в этом случае гарантировано высокое качество.

Характеристики СИП панелей |

Канадские дома очень популярны во многих странах мира.  В России тоже все больше людей предпочитают строить дома по SIP технологии. Такой интерес к канадским домам наблюдается благодаря их многочисленным достоинствам и относительно невысокой цене. Основным элементом конструкции таких домов являются

СИП (SIP) панель состоит из двух ОСП (OSB) плит и вклеенного между ними пенополистирола, который выступает в качестве утеплителя. Несложная конструкция и не дорогие материалы, тем не менее, дают строительный материал с уникальным набором свойств.  Хорошая теплоизоляция, прочность и легкость панелей вместе с каркасной конструкцией, делают канадские дома очень прочными, теплыми, долговечными и недорогими в строительстве.

Теплоизоляционные свойства.

Коэффициент теплопроводность пенополистирола составляет 0,037-0,042 Вт/(м·К)). Для примера коэффициент теплопроводности дерева 0,12 Вт/(м·К), пенобетона 0,29 Вт/(м·К), кирпича — 0,7 Вт/(м·К), бетона — 1,51 Вт/(м·К).

Чем меньше теплопроводность тем меньше энергии будет тратиться на обогрев дома и соответственно меньше затрат на энергоносители. В среднем затраты на отопление дома из SIP панелей в 6–8 раз меньше чем на отопление обычных домов (деревянных или кирпичных с утеплением).

Сделаем расчет теплового сопротивления СИП панели толщиной 174 мм. (Тепловое сопротивление – величина обратная теплопроводности и используется для тепловых расчетов).

Коэффициент теплопроводности пенополистиролва марки ПСБ-С-25 равен 0,039 Вт/(м·К). При толщине 0,15 м его теплопроводность будет составлять 0,039 Вт/(м·К) / 0,15 м = 0,26 Вт/К. Тепловое сопротивление (R) пенополистирола толщиной 15 см будет 1 / 0,26 Вт/К = 3,85 К/Вт

Коэффициент теплопроводности плит OSB-3 равен 0,13 Вт/(м·К). При толщине 24 мм (две плиты по 12мм) теплопроводность будет 0,13 Вт/(м·К) / 0,024м = 5,42 Вт/К, тепловое сопротивление будет 1/ 5,42 Вт/К = 0,18 К/Вт.

Тепловое сопротивление СИП панели будет равно R (утеплителя) + R (плит) = 3,85 К/Вт +  0,18 К/Вт = 4,03 К/Вт. Чем больше значение теплового сопротивления, тем меньше происходит теплопотерь, тем «теплее» стены.

Согласно строительным нормам для Москвы и области тепловое сопротивление ограждающих конструкций для дома постоянного проживания должно быть не менее  3,13 К/Вт, для административных зданий не менее 2,55 К/Вт.  Видно, что СИП панель толщиной  174 мм вполне отвечает требованиям, более того существенно их превосходит.

Физико-механические свойства.

Хотя СИП панели сделаны из древесных плит и пенопласта, тем не менее, они выдерживают достаточно большие нагрузки. Например, SIP панель размерами 2,50х1,25 м и толщиной 174 мм выдерживает поперечную нагрузку 2 тонны.

При продольных нагрузках SIP  панели выдерживают до 11 тонн на 1 м.п. То есть если взять дом с размерами 10 на 10 метров, то на эти стены можно нагрузить до 440 тонн (периметр стен 40 м.п. * 11 тонн). Такие характеристики с большим запасом перекрывают строительные нормы по нагрузкам на конструкции зданий.

Сразу возникает вопрос, откуда такая прочность, ведь панели сделаны из деревоплиты и, смешно сказать, из пенопласта.  Да, сама по себе OSB плита достаточно гибкая и даже при не очень больших нагрузках прогибается. Про пенопласт, даже толщиной 150 мм, говорить не приходится. Но при склеивании этих разных по своим механическим свойствам материалов, появляется материал, который по прочности в несколько раз превосходит материалы, из которых он сделан.

Структурно СИП можно сравнить с двутавровой балкой. Пенная сердцевина работает как поперечная перегородка, а наружные твердые слои, как аналоги фланцев балки. Чем толще сердцевина, тем лучше панель противостоит поперечному изгибу. При продольном сжатии пенополистирол приклеенный к плитам не позволяет им выгибаться. При поперечном изгибе благодаря пенополистиролу одна из плит SIP панели  сжимается, а другая растягивается обеспечивая всей конструкции высокую прочность на изгиб.

Допустимый прогиб панели измеряется следующим образом: длина пролета делится на коэффициент отклонения (L/480, L/360, L/240, L/180, где L – длина пролета). Чем больше знаменатель в этом уравнении, тем меньше прогиб и тем жестче конструкция.

В таблице приведены данные по нагрузкам для СИП панели толщиной 174 мм.

Что это означает? Например, если взять пролет 3050 мм, положить на него панель шириной 1 метр, и на каждый квадратный метр плиты положить по 340 кг, то плита прогнется на 8,5 мм ( 3050мм / 360 = 8,5мм)

Особо следует отметить, что в СИП панелях сочетается прочность и одновременно гибкость. Это позволяет домам, построенным из таких панелей выдерживать даже сильные ветровые нагрузки и землетрясения без повреждения конструкции.

Вес панелей.

Не маловажным является, и малый вес СИП панелей. Плотность пенопласта используемого в панелях 25 кг/м3,  плотность OSB-3  550 – 650 кг/м3. Поэтому 1 м2 СИП панели толщиной 174 мм весит всего 19 кг. К примеру вес 1 м2 стены из кирпича (толщиной в один кирпич – 25 см) будет весить от 300 до 475 кг. Получается что дом, построенный из СИП панелей приблизительно в 20 раз легче кирпичного. Небольшой общий вес канадских домов позволяет применять облегченные типы фундаментов, а это существенно снижает стоимость строительства.

Кроме того вес стандартной панели около 60 кг, а это значит что строительство можно проводить без использования тяжелой строительной техники. Малый вес плиты вместе с ее большими размерами позволяет быстро возводить дома. Все это существенно снижает затраты на строительство.

Пожаростойкость.

Дома, построенные по SIP-технологии, обладают третьей степенью огнестойкости, которая обеспечивает сдерживание огня на протяжении одного часа. SIP-панели обладают свойством самозатухания благодаря входящему в их состав антипирену. Герметичность дома и плотные стыки панелей препятствуют задымлению помещений и распространению огня. При горении SIP-панели выделяют в 7 раз меньше тепловой энергии, чем древесина, и на порядок меньше отравляющих веществ, что снижает опасность удушья в случае нахождения внутри дома.

Экологичность.

СИП панели – это новый для России строительный материал. И у нас до сих пор еще не проводились серьезные и всесторонние испытания этого материала. А отсутствие достоверной  информации (на русском языке) приводит к недоверию и многочисленным домыслам, в том числе и о вредности плит OSB и пенополистрола.

SIP панели состоят из материалов, удовлетворяющих самым высоким требованиям экологической безопасности. Плита ОСП на 90 % состоит из древесной стружки, остальные 10 % — натуральные смолы, наполнители и отвердители, синтетический воск и соль борной кислоты, которая усиливает защитные свойства ОСП.  Обратите внимание, здесь нет фенола, формальдегида, бутанола. Пенополистриол производится из стирола – экологически безопасного вещества, использование которого не ограничено санитарно-гигиеническими нормативами. Этот материал гипоалергенен и в мировом производстве используется даже для изготовления пищевой упаковки и посуды.

Следует помнить, что технология производства плит OSB и самих SIP панелей пришла к нам из Северной Америки и Европы, где проблемами экологии серьезно озаботились намного раньше, чем нам стало известно само слово «экология». Научные учреждения Европы и Америки проводили многочисленные и всесторонние исследования SIP технологии, и все материалы этих исследований опубликованы и доступны, правда, на английском языке. СИП панели не выделяют в атмосферу вредные вещества, поэтому во всём мире их используют для строительства социальных и медицинских учреждений.

состав, преимущества и недостатки, монтаж

Что такое СИП-панель

Строительство домов из СИП-панелей началось во второй половине прошлого века в Канаде. Технология проста, возведение здания требует совсем немного времени (от двух-трех недель, в зависимости от сложности проекта), дешевле может быть только каркасный дом, да и то не во всех регионах.

Дома возводятся из теплоизоляционных панелей, которые сами по себе имеют достаточную прочность. На английском языке данные панели называются SIP, что является аббревиатурой от следующего названия: Structural Insulated Panel. Переводится это как «Конструктивная Теплоизолированная Панель». Получается, по идее, на русском языке, название этого материала должно звучать как КТП. В реалии применяется обычная транслитерация (замена английских букв кириллицей). В результате в ходу название «СИП-панели».

СИП панель и способ монтажа с балками

Этот материал состоит из двух плит ОСБ, между которыми проложен слой пенополистирола (пенопласта). Получается своеобразный сэндвич (строительный «многослойный бутерброд»). Отсюда еще одно название — сэндвич панели.

При строительстве дома есть два типа сборки:

• С каркасом (каркасно-панельная технология). В частном домостроении используется деревянный брус, при строительстве многоэтажек (есть и такие) каркас сделан из стали.

• Бескаркасная технология предусматривает соединение панелей при помощи термошпонок — полос-вставок из СИП панелей меньшей толщины.

В нашей стране наиболее популярен первый вариант. Деревянный каркас придает строению дополнительную прочность. Несущей способности сэндвич панелей и без каркаса более чем достаточно для строительства одно-двухэтажных частных домов. Но знание, что в основе дома прочный деревянный брус, успокаивает. Есть у этой технологии еще один плюс — ремонтопригодность. При проблемах, можно снять поврежденную панель и заменить ее новой, что при бескаркасной технологии невозможно.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

• Дата ввода в эксплуатацию: 2008 год
• Количество этажей: 2
• Тип фундамента: ленточный
• Технология: бескаркасная
• Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

• Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
• На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
• Использован сырой лес.
• Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
• Углы дома не стянуты длинными саморезами.
• Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Применение и монтаж

Прежде чем возвести новый дом из сип панелей, подготавливается проектная документация и смета. Также проводится детальный анализ будущей конструкции, изучение недостатков и рисков. Исправляются ошибки, и только потом начинается строительство. Процесс возведения подразумевает четыре этапа:

1. Укладка и укрепление фундамента. Чтобы конструкция была надёжной и служила много лет, надо позаботиться о гидроизоляции нижней части. Водоотталкивающий материал наносят непосредственно на поверхность фундамента и закрепляют обвязочным брусом.

Технология скрепления производится при помощи анкерных болтов. Перекрытие цоколя монтируется с помощью деревянных лаг и сип панелей. Для надёжной связки используют саморезы, шурупы по дереву и монтажную пену.

2. Установка сэндвичей на брус. Лаги и соединительные брусы прикрепляют к основе с помощью саморезов. Каждую панель выставляют уровнем и только затем надёжно закрепляют.

3. Придание панелям нужного размера. Если здание по проекту имеет несколько этажей, то плиты надо точно подогнать под каждый этаж. Это позволит ускорить процесс, подсчитать затраты или приобрести недостающие элементы.

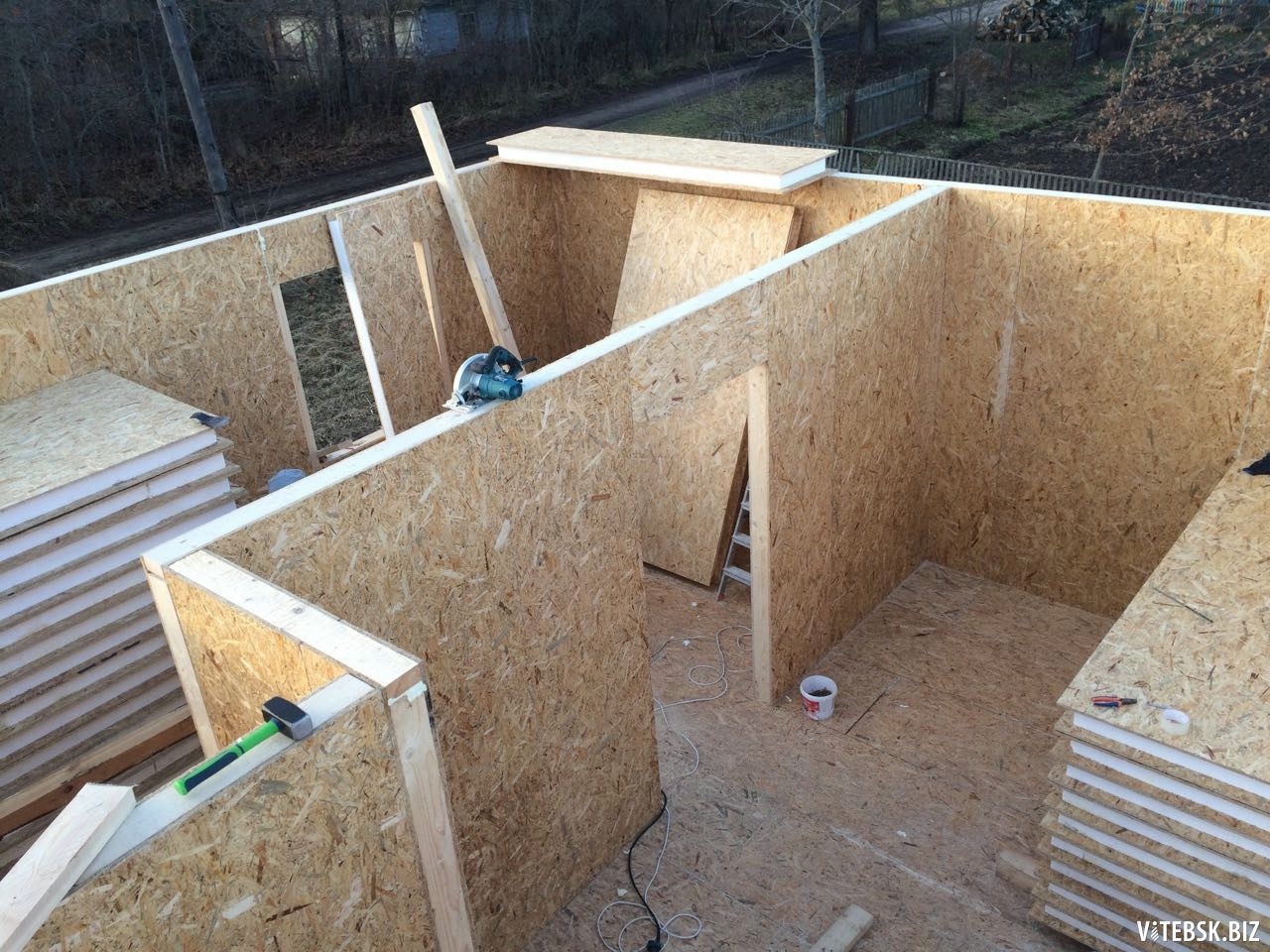

4. Непосредственная установка/отделка стен для домов из сип панелей. Начинают с угловых панелей, крепят с помощью саморезов к нижней обвязке. Затем занимаются торцами углов и стенными пролётами, стягивание осуществляется саморезами в шаге 5 см.

Работа выполняется аналогично для каждого пролёта: сначала угловая панель, в обе стороны идут стойки и закрепляются плиты. Стену первого этажа (верхнюю часть) обрабатывают монтажной пеной и делают верхнюю обвязку. Чердачное перекрытие выполняется точно так же, как и цокольное. Какими же плюсами и минусами наделены сип панели?

Характерные достоинства:

* Надёжность. Дома из сип панелей долговечны, независимо от способа эксплуатации. К тому их не надо постоянно обслуживать с технической точки зрения.

* Уникальная теплоизоляция. Статистика и тесты показали, что постройки из сип плит теплее кирпичных/панельных зданий в несколько раз. Принцип «термоса» помогает сэкономить на энергоресурсах. Подобные постройки актуальны в российских холодных регионах.

* Звукоизоляция. Существуют панели с шумоизоляционным покрытием. Оно представляет собой покрытие из разнообразных волокон, приглушающих звуки (стекловолокно, стеклохолст, штапельное волокно).

* Сравнительно небольшой вес строительного материала позволяет возводить не массивный фундамент. После создания коробки, можно немедленно приступить к строительству крыши или отделке, что значительно укорачивает период строительства. Процесс возведения не нуждается в специализированной технике, достаточно электрических инструментов.

* Демократичная стоимость сип панелей даёт возможность строить дома самым обычным людям. Работы можно осуществлять независимо от времени года. После контакта с сип панелями всегда сохраняется чистая площадка, что обеспечивает экологичность и сохранение ландшафта.

Честно говоря, подобный материал практически не имеет недостатков. Если внимательно проанализировать фото сип панелей, то можно перечислить риски, которым они подвержены:

* Оптимальный срок эксплуатации 50 лет. Если следовать всем инструкциям и соблюдать своевременное ТО, то дом прослужит в два раза больше.

* Есть определенные виды сип панелей, которые не обрабатывают противопожарными покрытиями. Горючесть конструкции увеличивается в несколько раз.

* Низкая шумоизоляция возникает тогда, когда допущены погрешности в момент монтажа. Если работы сделаны по всем нормам и правилам, то жильцы не должны «услышать» никакого дискомфорта.

* Низкий показатель вентиляции. Конструкция любого дома должна быть герметичной, а для обеспечения правильной вентиляции нужна специально оборудованная система.

* Если поверхности плит обработаны антисептиком и специальным составом от грызунов, то их повреждение сводится к минимальному.

Пресловутая канадская технология возведения каркасных жилиц с использованием сип панелей позволяет сэкономить на возведении фундамента. По подсчётам получается в 3-4 раза дешевле, нежели для кирпичного дома.

Для строительства здания из кирпича потребуется целая бригада строителей и срок 18-24 месяца. Для канадского хватит всего три месяца. По поводу обогрева: теплопотери дома из сип панели в 5-6 раз ниже кирпичного.

Канадский дом быстро прогревается, тепло задерживает, а не выпускает. Перевоз всего материала сведётся к одному или двум разам. К примеру, для перевозки стройматериала для кирпичного дома потребуется не один десяток раз. А это всё время, деньги и моральный ущерб.

Виды и характеристики панели

Утеплителем в структурных изоляционных панелях может быть:

1. Пенополистирол.

2. Пенополиуретан.

3. Базальтовая минвата.

При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов. С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.

Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.

Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.

Таблица размеров панелей

Таблица характеристик панелей

Характеристика	Значение	Комментарий
Прочность	1,5 кгс/см² — 1,8 кгс/см²	SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес	25 кг/м³ /35 кг/м³ / 50 кг/м³	Вспененный полистирол
Теплопроводность	пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С)	—
Нарушение геометрии	Нет	Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням	Нет	В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка	Отсутствует	Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение	ПСБ 0,5%-2,1% OSB3%-12%	За 24 часа
Огнестойкость	III степень огнестойкости	Сдерживания огня в течение 1 часа
Звукопоглощение	44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.	На примере полистирола весом 25 кг/м³
Максимальная этажность строения	2 этажа + мансарда	—

Размер СИП-панелей для дома

СИП-панели широко используют для возведения жилых и нежилых малоэтажных зданий: домов, дач, хозяйственных построек, складов и магазинов. Размер и количество панелей зависят от особенностей проекта и назначения помещения. Современная промышленность выпускает стандартные строительные материалы в соответствии с ГОСТ. Кроме того компании-производители разрабатывают собственные технические условия, что значительно расширяет линейку типоразмеров.

Структура и толщина СИП-панелей

В состав сэндвич-панелей входят два наружных слоя из ОСП-плиты и центральная часть из утеплителя – пенополистирола. Толщина плит и сердечника варьируется, поэтому на рынке можно встретить материалы с разными параметрами. Чаще всего для строительства применяют панели:

• 120, 170 и 220 мм, где общая толщина плит ОСП составляет 20 мм, а остальной объем занимает пенополистирол;
• 124, 174, 224 мм с толщиной обоих плит ОСП 24 мм и объемом утеплителя 100, 150 и 200 мм соответственно.

Чем больше объем сердцевины, тем выше будут теплосберегающие свойства и прочность материала.

Что касается других параметров, то самыми популярными являются панели шириной 120-125 см и длиной 250-280 см. Гораздо реже встречаются плиты шириной 300 см и длиной в два раза больше.

По назначению все панели можно разделить на кровельные, стеновые и для перекрытий. Сэндвич-панели с шириной 60 и 62,5 см предназначены для обустройства кровель и перекрытий. Для возведения стен используют плиты толщиной от 12,4 см, шириной 120 см и длиной 250 см.

СИП-панели для дома в регионе с мягким климатом

В теплых климатических зонах зимняя температура колеблется в пределах 0°С плюс-минус несколько градусов. Морозы до -15-20°С бывают очень редко. Однако будущие жильцы зачастую выбирают для строительства панели толщиной 174 мм и более, чтобы дом был максимально теплым. В связи с этим увеличиваются расходы на стройку, поскольку панели больших размеров стоят дороже. Такой подход не совсем верный. Для жилья в районе с мягким климатом достаточно панелей толщиной 124 мм, а теплосбережение можно улучшить с помощью отделки.

Размеры СИП-панелей для домов в условиях сурового климата

Во многих регионах России морозы достигают -30° С, а средняя температура в холодное время года не поднимается выше -5-10° С. Для таких условий профессионалы советуют выбирать стеновые панели толщиной 174 мм. Они обеспечивают хорошее теплосбережение и комфортные условия для постоянного проживания. Не возбраняется покупать панели толщиной 200 мм и более, все зависит от финансового положения покупателя.

Важный нюанс: при выборе материала учитывают не только климатические условия, но и конструктивные особенности здания. Дома выше одного этажа требуют крепких несущих стен из панелей толщиной 224 мм. Плиты аналогичной толщины и ширины 625 мм используют для устройства полов, перекрытий и кровельных конструкций.

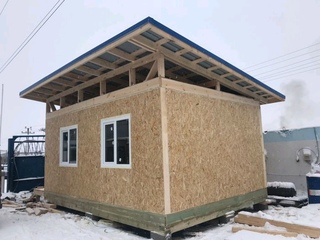

Размеры сэндвич-панелей для дачных домиков и бытовок

Для летних дач, бытовок и прочих хозяйственных построек профессионалы рекомендуют панели толщиной 120-124 мм. Они обеспечивают комфортный микроклимат в помещении, где осенью и весной будет достаточно тепло, а летом – прохладно. Кроме того поддержание тепла потребует минимальных расходов на отопление.

Строительство из СИП-панелей лучше доверить профессионалам, которые досконально знают характеристики материала. Они выберут сэндвич-панели оптимальной толщины с учетом назначения здания и архитектурного проекта.

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей Stone SIP в Московской области, Ступинский район, д. Прудно185 м2

Реконструкция кирпичного дома. Надстройка второго этажа из сип-панелей в Чеховском районе78 м2

Дуплекс на две семьи из сип-панелей в г. Подольск262 м2

Дом из сип-панелей в Московской области, Клинский район, ДНП «Клинские дачи»148 м2

Дом из сип-панелей в Чеховском районе, д.Горелово72 м2

Дом из сип-панелей в Калужской области, д.Рогачево156 м2

Читайте также:

Смотреть все статьи

18 / 08 / 2019

Дома из СИП-панелей и грызуны

Мыши и крысы – частые посетители загородных домов. Незваные гости проникают в жилье и хозяйственные постройки в поисках пищи и защиты от холода. Существует мнение, что наиболее привлекательными для грызунов являются СИП-панели.

18 / 08 / 2019

Дом из СИП-панелей с плоской крышей

Двускатная крыша – стандартное конструкционное решение для панельных домов в классическом стиле. Несмотря на свои преимущества такая кровля нравится далеко не всем. Поклонники стиля модерн и хай-тек предпочитают лаконичные строения с минимумом деталей и выбирают дома с плоской крышей.

18 / 08 / 2019

Пиломатериалы естественной влажности или камерной сушки

Прочность и долговечность деревянной постройки напрямую зависят от влажности бруса. Естественное содержание влаги в древесине составляет 40-50%, однако для строительства рекомендуется использовать пиломатериал с влажностью 12-20%.

Плюсы и минусы сип панелей

SIP — Structural Insulated Panel. В русском языке применяется два варианта названия этого материала — структурно-изоляционная панель или структурированная изолирующая панель. Сип панели являются разновидностью многослойного строительного материала, который отличается высокой устойчивостью к резким колебаниям температур и прекрасными эксплуатационными параметрами. Вследствие особых свойствам материалов, из которых создают сип панели, они не подвержены гниению, промерзанию и почти не впитывают влагу.

Производство сип панелей

В процессе создания сип панели все три её слоя склеивают под давлением в 15-20 тонн. Панель состоит из двух наружных плит из ориентировано-стружечной плиты (ОСП) и одного внутреннего слоя, который состоит из пенополистирола. В такой конструкции пенополистирол осуществляет роль не только утеплительного материала, но еще и является конструкционным элементом, который удерживает параллельно друг другу плиты ОСП. Именно эти плиты являются внешней обшивкой «сэндвича». Следовательно, пенополистирол гарантирует эффект повышенной несущей способности.

Сип панели выдерживают колебания температурного режима от -50 до +50 градусов, а также поперечную нагрузку в размере двух тонн на один квадратный метр, а вертикальная нагрузка может достигать 10 тонн при ширине панели 1,25м. Такие параметры достигаются вследствие монолитного склеивания, применяемого в их конструкции.

В создании сип панелей одним из самых важных материалов можно назвать пенополистирол, основное качество которого — повышенная способность к теплоизоляции. По своей структуре полистирол состоит из ячеек размером 2-8 мм, которые полны воздуха. В суммарном объеме полистирольной плиты количество воздуха достигает 90%. Подобное строение отвечает за высокие теплосберегающие качества.

Согласно данным исследований слой пенополистирола толщиной 12 см обладает такими же теплосберегающими свойствами, как и стена из деревянного бруса толщиной 0,5 м. Также вследствие своей низкой динамической жесткости, пенополистирол гарантирует высокую звукоизоляцию от ударного шума.

Вторым важным для технологии изготовления сип панелей материалом является ОСП плита. Изготовление сип панелей невозможно без таких плит. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) является древесным композиционным материалом. Появление этого материала можно назвать новейшим достижением в деревообрабатывающей промышленности. ОСП-плиты для сип панелей создаются по евростандарту EN-300-OSB. Фактичесик такая плита – это прессованная древесная стружка, имеющая ориентированную плоскую щепу. Такую узкую (0,5–0,7 мм в толщину) прямоугольную щепу кладут в три слоя. Щепа во внутреннем слое расположена перпендикулярно основной оси плиты, а во внешних слоях — вдоль основной оси. Интересно, что длина щепы может составлять до 140 мм.

Процесс прессования осуществляется в условиях высокого давления. Для прессования нужна и высокая температура. В производстве используется водостойкая смола. Устойчивость к переменам погодных условий и высокая прочность плит достигается вследствие пропитки щепы гидрофобной эмульсией и клеевым составом. Стоит отметить, что синтетические компоненты не являются вредными, а сами плиты гигиенические и экологически безвредные. Класс эмиссии свободного формальдегида — Е1 и E0.

После прессования крупноразмерная стружка отличается микроструктурой, придающей плитам требуемую жесткость и оберегающую их края от сколов. На сегодняшний день производят ОСП (OSB) трёх видов:

• OSB-1 (ОСП-1). Такую плиту применяют в условиях низкой влажности, к примеру, для упаковки, мебели, обшивки
• OSB-2 (ОСП-2). Этот материал применим в сухих помещениях для создания несущих конструкций
• OSB-3 (ОСП-3). Именно из такого материала создают несущие конструкции, которые можно эксплуатировать в условиях высокой влажности.

Технология сип панелей подразумевает использование именно высокопрочных OSB-3 (или ОСП-3). Такие стены не поглощают влагу, не подвергаются гниению. Часто из такого материала создают строительную опалубку.

Сип панели плюсы и минусы

По канадской технологии сегодня возводят не только жилые дома, но также и гостиницы, магазины, склады, вокзалы и многое другое.

К главным достоинствам сип панелей можно отнести:

• относительную дешевизну постройки. На сегодняшний день такое строительство будет самым бюджетным вариантом. это самый дешевый вариант
• дома получаются легкие, с минимальной нагрузкой на фундамент
• уровень теплозащиты здания, построенного по этой технологии, равнозначен теплопроводности кирпичной стены в полтора метра толщиной
• быстрая скорость строительства. Средних размеров коробку вместе с крышей можно собрать 4-6 недель
• традиционный ленточный железобетонный фундамент можно заменить ленточно-столбчатым фундаментом, что снижает стоимость всей
• устойчивость к гниению и влаге.

Из недостатков выделим:

• более продуманная вентиляция в сравнении с деревянными домами
• горючесть. Однако многие специалисты опровергают это мнение. Горят все здания
• необходимость утепления. Однако, это также необходимо во всех зданиях.

Таблица характеристик панелей

Характеристика	Значение	Комментарий
Прочность	1,5 кгс/см² — 1,8 кгс/см²	SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес	25 кг/м³ /35 кг/м³ / 50 кг/м³	Вспененный полистирол
Теплопроводность	пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С)	—
Нарушение геометрии	Нет	Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням	Нет	В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка	Отсутствует	Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение	ПСБ 0,5%-2,1% OSB3%-12%	За 24 часа
Огнестойкость	III степень огнестойкости	Сдерживания огня в течение 1 часа
Звукопоглощение	44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.	На примере полистирола весом 25 кг/м³
Максимальная этажность строения	2 этажа + мансарда	—

Оборудование для сип панелей

С появлением канадской технологии дома начали создавать промышленным способом, то есть изготавливать непосредственно на предприятии. Все, что нужно сделать на строительном участке, это просто собрать коробку в одно целое. это собрать его.

Каркасные сип панели позволяют осуществлять строительные работы при помощи стандартных ручных инструментов, что дает возможность возводить здания даже в труднодоступных местах.

Специальные промышленные линии для изготовления сэндвич-панелей методом склеивания дают возможность создавать обширный спектр разных «сэндвичей» — SIP-панели, панели для окон и дверей, межкомнатные перегородки, шумоизоляционные, декоративные панели.

Десятки разных листовых материалов можно применять для создания сэндвич-панелей методом склеивания — металл, ПВХ, поликарбонат, OSB, ДСП, ДВП, магнезитовые плиты и для наружных слое внешних, а также полистирол, XPS, минеральную вату или листы пенополиуретана для внутреннего слоя.

В составе линии для создания сэндвич-панелей методом склеивания присутствует:

• дозирующий аппарат для однокомпонентных клеевых составов на основе полиуретана
• оборудование для перемещения панелей
• пресс-станция.

Подобная линия может быть спроектирована для разных размеров сип панелей.

СИП панели от производителя

СИП – панель – это высокопрочный современный строительный материал, который состоит из двух OSB листов (ориентировано-стружечная плита) и пенополистирола (утеплителя).

Компания «House Stroy» — это СИП панели от производителя различных размеров. Мы производим панели из самых популярных и качественных плит OSB (Glunz, Калевала и EGGER), а также из Green Board и СМЛ листа. После оформления заказа и совершения покупки мы предоставляем услуги доставки и монтажа.

СИП-панели: характеристики материала, преимущества и недостатки отзывы жильцов

Большой популярностью сегодня пользуются СИП-панели, которые применяются для возведения нежилых строений и частных домов. Если вы планируете обзавестись собственным домом, то использованием СИП-панели станет отличным выбором, что позволит возвести теплое и комфортное в использовании строение, при этом затраты на строительство существенно сократятся. Такие постройки отличаются легким весом, что избавляет от необходимости обустраивать полноценный фундамент. После завершения обустройства стен можно приступать к внутренней или внешней отделке.

Наша компания приняла участие в программе РЕН ТВ «Ремонт по честному», в которой рассказывается о СИП панелях и их характеристиках — смотрите видео:

Описание СИП-панелей

Для начала необходимо познакомиться с особенностями этого материала, что и позволит правильно сделать выбор, использовав для строительства ту или иную разновидность сэндвич-панелей. В последующем, правильно подобрав используемый материал, можно будет избежать каких-либо ошибок и проблем с возведенным домом.

СИП-панели представляют собой многослойную конструкцию, которая состоит из двух плит OSB, внутри которых располагается теплоизоляционный слой пенополистирола. При изготовлении такого материала используется экологически чистый полиуретановый клей, который прочно соединяет друг с другом материалы, обеспечивая их максимально возможную прочность. Современные технологии позволяют изготавливать панели, которые способны выдерживать давление в 12 тонн. В продаже сегодня можно найти две разновидности плит, которые предназначаются для возведения стен и формирования перекрытий.

Характеристики материала

На 97% СИП-панели состоят из экологически чистых ориентированно-стружечных плит. Такой материал укладывается в нескольких слоев, а в последующем склеивается специальной смолой, в которой древесина не теряет всех полезных свойств. Для обеспечения отличных показателей теплоизоляции прочности материала в СИП-панелях многочисленные слои располагаются в противоположном направлении, что обеспечивает долговечность материала. Специальная обработка СИП-панелей позволяет повысить их устойчивость к гниению и ухудшению характеристик при воздействии на материал ультрафиолета в солнечном свете. Можно уверенно говорить о том, что это идеальный материал для возведения частных домов.

Особенности внутренней составляющей

Внутри панели находится пенополистирол, который на 98% состоит из воздуха и на 2% из синтетических материалов. Это экологически чистый и нетоксичный материал, который обеспечивает великолепную теплоизоляцию и при этом имеет минимальную массу. Сегодня пенополистирол, как современный материал, используется для внутреннего и внешнего утепления.

Основные характеристики возведенных сооружений

За разработку проектов возведения жилых частных домов из СИП-панелей отвечают профессиональные специалисты. Однако ничего не мешает вам самостоятельно заняться планированием и строительством дачного домика из этого материала. Стандартные размеры сэндвич-панелей отлично подходят для частного строительства, что позволяет экономить на услугах профессионалов и все работы выполнять самостоятельно. Высота листа обычно составляет 350 сантиметров, а ширина 63-150 сантиметров. Толщина СИП-панелей в зависимости от конкретной модификации составляет 5-23 сантиметров. Выбирать те или иные разновидности материала и их габариты необходимо в зависимости от возводимого сооружения. Популярность этого материала во многом обусловлена его универсальностью и легким весом, что позволяет не только экономить на обустройстве полноценного фундамента, но и дает возможность строительства на топких грунтах, где использовать другие материалы и технологии строительства бывает затруднительно.

Предлагаем СИП панели производства Калевала
состав Kalevala: OSB-3 Калевала ЭКОДОМ Россия класс эмиссии Е 0,5, клей – TOP-UR (Россия), пенополистирол – ПСБС – 25Ф (Россия). Собственное производство.

СИП панель Калевала Размеры: 2500х625х174 — 2500х1250х124 — 2800х1250х124 — 2500х1250х174 — 2800х1250х174 — 2800х625х174 — 2500х1250х224 — 2500х1250х224 -2500х625х224 — 2800х1250х224 — 2500х1250х224 — 2800х625х224

Стандартный дом из СИП-панелей, площадь которого составляет 150 квадратных метров, будет иметь вес в 15 тонн. Тогда как аналогичное строение из кирпича будет иметь массу в 60 тонн, что неизменно увеличит нагрузку на фундамент, и потребует наличия на участке грунта с соответствующей несущей способностью. Легкий вес материала должен учитываться при выборе конкретного типа фундамента, что позволяет несколько сократить затраты домовладельца на строительные работы.

Отзывы о теплоизоляционных характеристиках и прочности

Великолепные теплоизоляционные характеристики, прочность и долговечность являются одним из преимуществ такого покрытия. Во многом устойчивость к нагрузкам объясняется трехслойной конструкцией, что позволяет на один квадратный метр плиты выдерживать массу в 10 тонн. Поперечная нагрузка составляет на квадратный метр порядка 2 тонн.

При воздействии на СИП-панели нагрузки с вертикальным изгибом плиты сжимаются, а при горизонтальном давлении — растягиваются. Это позволяет гарантировать прочность материала, который защищен от растрескивания и повреждений. Панели и стены дома из этого материала могут выдерживать существенную продольную нагрузку, а максимальный показатель поперечной нагрузки составляет на квадратный метр поверхности 2 тонны.

Имеющаяся отличная устойчивость к изгибу стен дома позволяет с легкостью выдерживает сильные порывы ветра, что дает возможность возводить такое строительство в климатических регионах с ураганами. Постройки из этого материала отличаются великолепной прочностью, а перекрытия СИП-панелей способно выдерживать давление в 150 килограмм на квадратный метр.

Возведенные дома из СИП-панелей отличаются великолепными теплоизоляционными характеристиками. Даже проживая постоянно в таком доме дополнительно утеплять стены не требуется. При этом необходимо правильно выбирать толщину материала, который будет предназначаться именно для возведения жилых строений. Стандартная 12 сантиметровая панель по своим показателям теплоизоляции сравнима с кладкой кирпича толщиной в 2 метра.

Отзывы по противопожарной безопасности

СИП-панели — это современный материал, который отличается полной пожаробезопасностью. При изготовлении покрытия его обрабатывают различными антипиренами, что повышает устойчивость к огню. Панели даже при возгорании в последующем быстро самостоятельно затухают, а по характеристикам пожаробезопасности пластик в семь раз лучше древесины. Подобное свойство позволяет использовать такое покрытие для строительства жилых быстровозводимых сооружений.
Наша компания провела собственные испытания на пожаропрочность — смотрите видео

Положительные характеристики

Используемые технология производства материала позволяют добиться многочисленных положительных характеристик у покрытия, что и делает СИП-панели популярными в малоэтажном частном строительстве. Ускоренная технология строительства позволяет существенно сократить сроки возведения сооружений, поэтому частный дом можно подстроить под ключ за три месяца. Правильно подобрав проект строительства и в последующем в точности соблюдая все требования документации, можно построить долговечный и надежный дом, который подарит максимальный комфорт при проживании.

Большой популярностью сегодня пользуются канадские СИП-панели, позволяющие использовать облегченный каркас, отлично переносящий вес покрытия на грунт, сокращающий затраты на строительство дома. Сэндвич-панели — это полностью экологичные материалы, поэтому такие дома будут полностью безопасными и комфортными в проживании.

Что привлекает в сэндвич-панелях

Если вы планируете использовать такой материал для возведения частного дома, то необходимо удостовериться в том, что ряд строительных работ может быть выполнен вами самостоятельно. В противном случае следует обращаться к профессиональным строителям, которые предлагают услуги возведения под ключ. Стоимость домов из СИП-панелей будет зависеть от используемого материала и площади строения.

Особенности отделки строений

К выполнению отделочных работ можно приступать сразу после завершения строительства стен дома. Этот материал не подвержен усадке, что в последующем исключает какие-либо деформации и избавляет от необходимости выполнять дорогостоящий повторный ремонт в доме. Изделия могут подвергаться воздействию влаги и солнца, соответственно к отделке строения необходимо приступать как можно быстрее, после обустройства стен дома. Панели закрываются сайдингом, покрываются штукатуркой или другими защитными фасадными материалами. Проведённая облицовка может стать дополнительной тепло и звукоизоляцией, улучшая внешний вид возведенного строения.

Выбор облицовки

Выбор отделочных материалов для домов, построенных из СИП-панелей, будет зависеть исключительно от общего бюджета строительства. При выборе такого материала необходимо обратить внимание на пожарную безопасность при отделке, другие характеристики выбранного вами отделочного материала. Большой популярностью пользуется виниловый сайдинг, который одновременно сочетает низкую стоимость, прочность, привлекательный внешний вид. Такой вид отделки станет отличным выбором для домов, построенных из СИП-панелей. Оригинально выглядит сочетание из сайдинга ПВХ-панелей различного оттенка, что придаст архитектуре дома необычный внешний вид. Также можно использовать в качестве отделочных материалов полимерные панели, имитирующие кирпич, натуральный камень и дерево. Такой материал отличается качеством и низкой стоимостью.

Применяются цементно-кирпичные панели, изготовленные из цемента, с добавлением песка и красителей. Однако такой материал имеет определенные недостатки. Это, в первую очередь, существенные вес, что приводит к некоторому увеличению нагрузки на фундамент. Цементно-кирпичные панели будет иметь большую стоимость, нежели сайдинг, что увеличивает затраты на строительные работы. Однако привлекательный внешний вид такого покрытия полностью нивелирует имеющиеся недостатки. Современный материал не выцветает, не покрывается трещинами.
Более подробно о внешней отделке домов из СИП панелей смотрите сдесь

Недостатки СИП-панелей

Как любая другая технология и строительный материал, СИП-панели будут иметь определенные недостатки, знание которых позволит правильно выбрать конкретный проект, по которому будет возводиться дом.

Отзывы по недостаткам строений из СИП-панелей

К недостаткам этой технологии строительства можно отнести тот факт, что сразу после обустройства стен дома необходимо выполнять внешние и внутренние отделочные работы. Оставлять стены без отделки не рекомендуется, так как материал повреждается на солнце, а его посредственная механическая прочность способствует появлению различных царапин, повреждений и сколов на материале. Фасад из СИП-панелей восприимчив к внешней среды, поэтому, как только дом будет сдан в эксплуатацию, необходимо сразу приступать к выполнению качественных отделочных работ.

Производители СИП-панелей уверяют о великолепном качестве и отличных теплоизоляционных характеристиках этого материала. Однако в последующем после строительства дома можно столкнуться с проблемой появления сквозняков. Через щели в местах соединения стыков холодный поток воздуха проникает внутрь помещения, соответственно потребуется дополнительно герметизировать соединения с использованием строительной монтажной ленты.

Имеющиеся дополнительные недостатки

Стандартные панели не будут устойчивы к повышенным нагрузкам. В пределах нормы такие изделия отлично справляются с давлением, однако любая дополнительная нагрузка и лишний вес может привести к повреждению всего строения. Также не редкость появление так называемых мостиков холода, которые образуются в местах соединения панелей. Такое выхолаживание помещения объясняется отсутствием в местах соединения утеплителя. При неаккуратном обращении с панелями возможно повреждение каркаса в местах стыковки элементов. Повреждение каркаса также может быть вызвано образованием конденсата и точки росы в стыках панелей.

Что нужно знать при выборе этой технологии строительства

Описанный в этой статье материал обладает многочисленными преимуществами, однако необходимо знать и о его слабых сторонах. Плиты в процессе эксплуатации усыхают, что приводит к появлению щелей, через которые быстро выходит тёплый воздух. Подобное свойство характерно для тех СИП-панелей, которые изготовлены с использованием пенополистирола. Такое усыхание панелей следует предупредить еще на этапе строительства, что позволит избежать каких-либо сложностей при эксплуатации постройки.

Как выбрать производителя СИП панелей

8.11.2018

Содержание статьи

• Особенности состава СИП панелей
• Качество – вот, что действительно важно
• Проверяем качество СИП панели
• Кратко о сертификации продукта
• Покупаем у проверенного производителя
• Как проверить производителя

СИП панели – это не просто удобный материал, но и практичный. Он обладает рядом преимуществ, который способствуют быстрому возведению дома. Именно этим и объясняется большой спрос на них.

Особенности состава СИП панелей

Чтобы дом из СИП панелей оправдал ваши ожидания, в состав их должны входить:

1. ОСП плита – ее изготавливают из длинных или узких щепок, которые укладывают несколькими слоями. Их утрамбовывают специальным образом: стороны листа ложатся перпендикулярно друг к другу. Очень часто при производстве используются щепки сосны или осины.
   Такие плиты состоят из древесины (97%) и связующих элементов (всего 3%).
2. Пенополистирол – изоляционный материал. Его марка не должна быть ниже ПСБ-С25. В процессе производства в полистироловую массу добавляют газ.

Мечтаете о своем доме, дачном или для постоянного проживания? Нет ничего проще, чем сделать это в компании ТехноСип.

Посмотрите наш каталог проектов , цены вас приятно удивят.

Качество – вот, что действительно важно

Чтобы ваш дом служил вам много десятков лет, необходимо покупать исключительно качественные материалы. Для этого стоит знать лидеров «в лицо».

OSB – это ориентировано-стружечная плита, которая обладает высокой стойкостью к деформации и повышенным уровнем прочности. Марки Glunz и Egger – это марки премиум класса. Они отличаются высоким качеством, ведь имеет исключительные геометрические характеристики, высокий показатель прочности и класс экологичности, что полностью соответствует европейским стандартам – Е0-Е1.

Бывает, что производитель прямо не указывает марку OSB. Тогда стоит быть особенно внимательными.

Качество пенополистерола также имеет огромное значение в составе конструкции. Потому не бойтесь спрашивать у продавца сертификаты или информацию о производителе. Было уже упомянуто выше, что марка его не должна быть ниже ПСБ-25. Цифры обозначают уровень плотности.

Структура такой плиты – однородная, сплошная, без сломов. Это идеальный вариант.

Качественный пенополистирол не станет гореть, если к нему поднести открытый огонь. Допускается его плавление.

Пенопласт от компании «Новопласт» именно таков. Это подтверждено многочисленными исследованиями, а главное – на практике.

Качественной склейкой похвастаются не все производители СИП панелей. Клей марки «Клейберит» обеспечивает надежность склеивания на 100%. Он однокомпонентный, выдерживает воздействия влаги и температуры. Производится в Германии.

Всемирно известные мастера рекомендуют для производства СИП панелей:

• OSB марки Glunz и Egger;
• пенопласт от «Новопласт»;
• клей Клейберит.

Мы строим дома из СИП-панелей. Посмотрите наши работы за

Проверяем качество СИП панели

Каждый желающий сумеет проверить, насколько качественно сделана данная конструкция. Если при осмотре панели, замечены отклонения диагоналей или смещение кромок листа OSB больше, чем на 3мм, тогда будьте уверены: о качестве можно не спрашивать. Это явный брак.

Показателем и образцом качества склеивания выступает разрыв по пенопласту по поверхности склейки. При этом, глубина такого разрыва будет в пределах от 1,5мм до 2,5мм. Не больше.

Обратите внимание: при разрыве не должно быть никаких пустот.

Отклонения от названного выше выступает доказательством непрофессионализма производителя.

Кратко о сертификации продукта

О качестве СИП панелей подскажут также и сертификаты. Документ представляет собой своеобразное доказательство качества самого материала, который был использован при создании СИП панелей.

Таких сертификатов много: государственные и зарубежные. Их обязаны предоставить по первому требованию клиента. Если же такое не случилось, стоит задуматься.

Покупаем у проверенного производителя

Находясь в поисках учреждения для покупки СИП панелей, не нужно бросаться на первое встречное предложение. Как правило, никому не известные организации выпускают товар неудовлетворительного уровня качества. Им важно заработать деньги, а не признание.

Покупка у надежного производителя – это:

• прозрачность сотрудничества;
• качественный товар;
• профессиональный подход;
• гарантия безопасности;
• уверенность в завтрашнем дне.

Как проверить производителя

Верный способ сделать это — осмотреть завод, где происходит непосредственно изготовление. К сожалению, сделать это могут только единицы. Тогда остается изучить фотографии цеха, склад и т.п. Ведь серьёзная компания не станет скрывать подобную информацию. Найти фото можно на сайте организации или на иных веб-страницах в Интернете. Также можно ознакомиться с отзывами клиентов компании.

Не стоит искать выгодное предложение с финансовой стороны, чтобы экономить на СИП панелях. Запомните: качество не стоит дешево.

Панели с вакуумной изоляцией: вызов для сектора рециркуляции холодильников

Потребителям нужно современное холодильное оборудование, которое предлагает достаточно места для хранения продуктов, которое обеспечивает ряд зон охлаждения для удовлетворения различных требований к охлаждению, и, прежде всего, они хотят, чтобы их оборудование соответствовало требованиям. энергетически эффективный. Европейские производители удовлетворяют эти потребности потребителей и поставляют продукцию с превосходными показателями энергоэффективности, чего они частично достигают за счет использования современных изоляционных материалов.Многие производители крупной бытовой техники используют панели с вакуумной изоляцией (VIP), поскольку они обеспечивают превосходную теплоизоляцию, не занимая много места, что позволяет производителям увеличивать емкость хранения без изменения внешних размеров устройства. Тем не менее, эти инновационные разработки в области производства бытовой техники бросают вызов компаниям, которым поручено экологически безопасное демонтаж холодильников и морозильников, срок службы которых подошел к концу.

Как следует из названия, эффективность изоляции панели с вакуумной изоляцией обусловлена ​​тем фактом, что почти весь воздух внутри панели откачивается, оставляя вакуум. Большинство обычных изоляционных материалов, таких как полистирол или полиуретан, состоят в основном из воздуха, заключенного в полимерную матрицу, и, поскольку воздух плохо проводит тепло, эти материалы демонстрируют отличные теплоизоляционные свойства. Однако вакуум является еще лучшим изолятором, чем воздух (подумайте о термосе), так что удаление воздуха из изоляционного материала дает изолятор с еще лучшим тепловым сопротивлением на единицу толщины.Панели с вакуумной изоляцией почти обеспечивают идеальный вакуум и, таким образом, обладают превосходными теплоизоляционными свойствами для строительных и строительных работ. ВИП содержат жесткий, высокопористый, но стабильный по размерам материал сердцевины, обычно аморфный диоксид кремния (обычно коллоидный диоксид кремния), но могут использоваться и другие материалы, такие как стекловолокно или карбид кремния. Сердечник заключен в газонепроницаемую барьерную пленку и прочную внешнюю текстильную мембрану. Воздух из материала центрального сердечника откачивается, чтобы оставить очень низкое остаточное давление.Ядро VIP должно быть выполнено из структурно жесткого материала, чтобы предотвратить сжатие ядра само по себе.

В настоящее время около 99% отслужившего холодильного оборудования, отправляемого на переработку компаниям по переработке, содержат обычные изоляционные материалы. Наиболее часто встречающийся изоляционный материал — пенополиуретан. В самых старых устройствах эта полимерная пена была расширена с помощью вспенивателей CFC. В 1990-х годах использование ХФУ было запрещено, и они были заменены более безопасными для озона углеводородными вспенивающими агентами.Иногда прибор будет содержать пенополистирол в качестве теплоизоляционного материала, а некоторые очень старые приборы даже содержат стекловату или минеральную вату в качестве изоляционного материала. За последние 25 лет были разработаны процессы обработки холодильников, которые позволяют экологически безопасную переработку этих материалов.

Хотя все еще относительная редкость, холодильное оборудование, содержащее панели с вакуумной изоляцией, все чаще встречается в бытовых приборах, доставляемых на очистные сооружения Этапа 2.Когда вышедшие из эксплуатации устройства, изолированные с помощью VIP, попадают на стадию измельчения или измельчения на очистной установке Step 2, материалы, содержащиеся в сердечнике панели, высвобождаются. Состав VIP-персон хорошо известен. Многое из того, что известно, является результатом новаторского исследования, проведенного Европейским комитетом производителей бытового оборудования (CECED) [1], которое предоставляет обширную информацию о материалах и веществах, используемых в производстве VIP. Наибольшее значение имеют наполнители, используемые в сердцевине панелей.Двуокись кремния являются наиболее часто используемыми наполнителями, в то время как оксиды алюминия, оксиды железа и кальция также используются, но встречаются реже.

Поскольку некоторые микропористые наполнители, используемые для производства панелей с вакуумной изоляцией, представляют собой в основном респирабельную пыль, необходимо принять меры для минимизации выбросов пыли от заводов, используемых для обработки холодильного оборудования, содержащего VIP. Как правило, холодильное оборудование для отходов не маркируется, чтобы указать, что они содержат VIP, и поэтому перед оператором установки стоит задача внести соответствующие изменения в используемую технологию установки.Некоторые из очистных сооружений, используемых в настоящее время в Европе, смогут справиться с более высокими уровнями выбросов мелких твердых частиц во время демонтажа производства; другим потребуется изменить концепцию обработки, особенно те, которые были разработаны для обработки входных потоков отходов 1990-х годов. Вероятно, лучше всего справятся с этим новым потоком материалов компании, которые постоянно обновляют и модифицируют свои очистные сооружения в соответствии с меняющимися потребностями. Установки, которые не обновлялись, представляют потенциальный риск для работников предприятия из-за опасности для здоровья, связанной с вдыхаемой пылью.Само собой разумеется, что открытые измельчители, не оборудованные фильтрами, совершенно не подходят для этой задачи и не должны использоваться для обработки отслужившего холодильного оборудования. Было много споров — по сути, теперь завершенных — по вопросу о том, следует ли разрешать открытым системам измельчения обрабатывать приборы, изолированные пеноматериалами, продуваемыми летучими углеводородами (VHC). Обработка бытовой техники, содержащей VIP-персон, представляет собой дополнительный веский аргумент против использования открытого измельчителя.Устройства, содержащие VHC, можно обрабатывать рационально и без угрозы здоровью человека или окружающей среде, только если это делается на закрытых предприятиях, которые не только улавливают все пенообразователи VHC, но и удерживают потенциально вредные мелкие частицы, чтобы эти материалы могли быть утилизировать безопасным и надлежащим образом. [Панель с вакуумной изоляцией] [2]

И снова мы имеем ситуацию, в которой поставщикам услуг по демонтажу WEEE необходимо реагировать на меняющиеся требования, возникающие в результате разработки методологий производства бытовой техники.Использование передовых изоляционных материалов при производстве современного холодильного оборудования совершенно понятно и оправдано, но оно также требует столь же новаторского подхода от компаний, которым поручено обрабатывать и утилизировать эти приборы после того, как они достигли конца своего обычного срока службы. Компании, занимающиеся переработкой холодильников, чьи процедуры обработки соответствуют требованиям стандартов качества и испытаний RAL GZ 728 и / или стандарта EN 50574: 2012, могут быть уверены, что их предприятия справятся с этой новой задачей, поскольку эти стандарты постоянно пересматриваются и обновляются, чтобы отразить последние разработки в сфере рециклинга холодильников.

Для получения дополнительной информации звоните +352 48836141 или по электронной почте [email protected]

Примечания

[1] Исследование по переработке холодильного и морозильного оборудования, содержащего панели с вакуумной изоляцией, CECED — ЕВРОПЕЙСКИЙ КОМИТЕТ ПРОИЗВОДИТЕЛЕЙ БЫТОВОГО ОБОРУДОВАНИЯ, Брюссель

[2] Источник: http://www.starch.dk/private/energy/img/VIP.jpg

Панели вакуумной изоляции — теплоизоляция

Пример — панели с вакуумной изоляцией

Основной источник потери тепла из дома — через стены.Рассчитайте скорость теплового потока через стену площадью 3 м x 10 м (A = 30 м ² ). Стена толщиной 15 см (L ₁ ) сделана из кирпича с теплопроводностью k ₁ = 1,0 Вт / м · К (плохой теплоизолятор). Предположим, что температура внутри и снаружи составляет 22 ° C и -8 ° C, а коэффициенты конвективной теплопередачи на внутренней и внешней сторонах h ₁ = 10 Вт / м ² K и h ₂ = 30 Вт / м ² К соответственно.Обратите внимание, что эти коэффициенты конвекции сильно зависят, особенно, от внешних и внутренних условий (ветер, влажность и т. Д.).

1. Рассчитайте тепловой поток ( потери тепла ) через эту неизолированную стену.
2. Теперь предположим, что теплоизоляция на внешней стороне этой стены. Используйте вакуумные изоляционные панели толщиной 10 см (L ₂ ) с теплопроводностью k ₂ = 0,013 Вт / м.К и рассчитайте тепловой поток ( теплопотери ) через эту композитную стену.

Решение:

Как уже было написано, многие процессы теплопередачи включают композитные системы и даже включают комбинацию теплопроводности и конвекции. С этими композитными системами часто удобно работать с общим коэффициентом теплопередачи , , известным как U-фактор . Коэффициент U определяется выражением, аналогичным закону охлаждения Ньютона :

Общий коэффициент теплопередачи связан с общим тепловым сопротивлением и зависит от геометрии проблемы.

1. голая стена

Предполагая одномерную теплопередачу через плоскую стенку и не принимая во внимание излучение, общий коэффициент теплопередачи можно рассчитать как:

Тогда общий коэффициент теплопередачи равен:

U = 1 / (1/10 + 0,15 / 1 + 1/30) = 3,53 Вт / м ² K

Тепловой поток можно рассчитать просто как:

q = 3,53 [Вт / м ² K] x 30 [K] = 105.9 Вт / м ²

Суммарные потери тепла через эту стену будут:

q _убыток = q. A = 105,9 [Вт / м ² ] x 30 [м ² ] = 3177 Вт

2. композитная стена с теплоизоляцией

Предполагая одномерную теплопередачу через плоскую композитную стенку, отсутствие теплового контактного сопротивления и без учета излучения, общий коэффициент теплопередачи можно рассчитать как:

Тогда общий коэффициент теплопередачи равен:

U = 1 / (1/10 + 0.15/1 + 0,1 / 0,013 + 1/30) = 0,125 Вт / м ² K

Тепловой поток можно рассчитать просто как:

q = 0,125 [Вт / м ² K] x 30 [K] = 3,76 Вт / м ²

Суммарные потери тепла через эту стену будут:

q _убыток = q. A = 3,76 [Вт / м ² ] x 30 [м ² ] = 113 Вт

Как видно, добавление теплоизолятора приводит к значительному снижению тепловых потерь. Его надо добавить, добавление следующего слоя теплоизоляции не дает такой большой экономии.Это лучше всего видно из метода термического сопротивления, который можно использовать для расчета теплопередачи через композитные стены . Скорость устойчивой теплопередачи между двумя поверхностями равна разнице температур, деленной на общее тепловое сопротивление между этими двумя поверхностями.

NanoPore Incorporated

NanoPore ™ теплоизоляция представляет собой пористое твердое тело, которое получают одним из нескольких процессов, обеспечивающих как низкие плотность и мелкие поры.Его химический состав состоит из диоксида кремния, диоксида титана и / или углерода в трехмерной сильно разветвленной сети первичных частицы (2-20 нм), которые объединяются в более крупные (от нм до мм) частицы. Материал имеет размер пор в диапазоне от 10 до 100 нм. Это эта наноразмерная пористость придает NanoPore ™ превосходные тепловые характеристики

Благодаря своей уникальной структуре пор, термоизоляция NanoPore ™ может обеспечивать тепловые характеристики, не имеющие себе равных с обычными изоляционные материалы.В виде вакуумной теплоизоляционной панели (VIP) термоизоляция NanoPore ™ может иметь термическое сопротивление. значения достигают R40 / дюйм — в 7-8 раз больше, чем у обычных пенопластовых изоляционных материалов. Сравнение тепловых характеристик Сравнение теплоизоляции NanoPore ™ с обычными изоляционными материалами показано ниже.

Благодаря уникальной структуре, его проводимость может быть ниже, чем у воздуха при том же давлении. Его превосходная изоляция характеристики обусловлены уникальной формой и малым размером, большим количеством пор.Молекулы газа в матрице испытать так называемый эффект Кнудсена, который практически исключает обмен энергии в газе, эффективно устраняя конвекция и снижение общей теплопроводности. Проводимость твердой фазы низкая из-за низкой плотности материалов и высокой площадь поверхности, а запатентованная смесь инфракрасных глушителей NanoPore ™ значительно снижает лучистую теплопередачу. Изоляция NanoPore ™ могут использоваться в широком диапазоне температур от ниже криогенных (<-196 C) до высоких (> 800 C).

Теплоизоляция NanoPore ™ — марки

Наш стандартный теплоизоляционный продукт — NanoPore ™ HP-150. Этот материал используется в большинстве наших VIP и вставок. NanoPore ™ HP-150 можно использовать при температурах до 300 ° C, но при более высоких температурах NanoPore создает особую высокую температуру. изоляция NanoPore ™ HT-170, которая в некоторых случаях может использоваться при температуре до 800 ° C и выше. Для приложений с высокой производительностью В соответствии с требованиями заказчика, теплоизоляция NanoPore ™ может быть изготовлена ​​по индивидуальному заказу в соответствии с особыми потребностями проекта./ font>

NanoPore ™ начинается с запатентованной смеси нанопористых порошков, которые прессуются в полужесткие плиты. Они вырезаны по размеру и упакованы в термоусадочную пленку для простоты использования. Для некоторых приложений эти платы используются напрямую, но в большинстве случаев они переработаны в панели с вакуумной изоляцией либо компанией NanoPore, либо конечным пользователем. Конечные пользователи могут приобрести эти платы как VIP-вставки.

Для изготовления VIP вставки заключают в металлизированную пластиковую барьерную пленку, а затем герметизируют под вакуумом.Могут быть использованы различные барьерные материалы. используется для обеспечения желаемой производительности в зависимости от температуры, размера и желаемого срока службы. Готовый продукт — вакуум изоляционная панель (VIP).

Стандартный VIP может работать в диапазоне температур от ниже 330F (<-200C) до 250F (120C), максимальная непрерывная рабочая температура барьерной пленки. Для более высоких температур могут использоваться специальные вакуумные кожухи, сделанные из металла или другой непроницаемой оболочки. для размещения основного материала.

Для приложений, в которых нельзя использовать VIP (например, для высокотемпературных приложений), NanoPore имеет опыт работы с клиентами спроектировать и, при необходимости, изготовить индивидуальную изоляцию для изоляции.

Дополнительная информация о VIP-клиентах NanoPore.

Дополнительная информация о применении термоизоляции NanoPore.

Международный журнал научных и технологических исследований

Панели вакуумной изоляции TURVAC

Вакуумные изоляционные панели (VIP) — это самый тонкий теплоизоляционный материал, который до 10 раз эффективнее традиционных утеплителей и известных в настоящее время и широко распространенных теплоизоляционных материалов.

Вакуумные изоляционные панели являются одними из наиболее эффективных изоляционных материалов, которые все чаще используются для продуктов и приложений, где требуется максимальная изоляция при оптимальном использовании пространства — наиболее известными примерами применения VIP являются холодильники и морозильники. Благодаря их преимуществам в области энергии, пространства и экономии энергии их использование в строительстве (например, изоляция террас, балконов, жалюзи), транспортировке и хранении чувствительных к температуре веществ (например, лекарственных препаратов) также увеличивается.

Теплопроводность (λ) вакуумной теплоизоляционной панели составляет 0,0035 Вт / мК или 3,5 мВт / (мК) ; теплоотдача (U) панели толщиной 20 мм составляет 0,22 Вт / (м ² K) .

Или, проще говоря: 3 см VIP равны 24 см пенополистирола .

Это означает, что целые системы сборки конструкций могут быть в 5 раз тоньше и иметь такой же теплоизоляционный эффект. Больше пространства из-за более тонкой стены также означает больший объем, что означает больше внутреннего пространства для использования, большую гибкость, и, следовательно, такая инновационная изоляция дает больше творчества в проектировании и лучших решениях благодаря лучшему коэффициенту использования толщины оболочки.

Структура панели с вакуумной изоляцией

Производство
ВИП изготавливаются путем герметизации теплоизоляции барьерной пленкой под вакуумом:
1. Состав сердечника → 2. Состав мешка из фольги → 3. Вакуумирование → 4. Тестирование

Turvac Si и Turvac Fg

Turna производит 2 типа панелей с вакуумной изоляцией: Turvac Si (сердцевина из коллоидного кремнезема) и Turvac Fg (сердцевина из стекловолокна).

Более подробную информацию о вакуумных изоляционных панелях TURVAC можно найти на сайте www.turvac.eu.

TURVAC является зарегистрированным товарным знаком вакуумных изоляционных панелей и принадлежит TURNA d.o.o.

TURNA является членом всемирной ассоциации VIPA.

продуктов — Elmtech

Композитные панели от Elmtech — это мощные, простые в установке, устойчивые к старению, термостойкие и легкие в уходе панели.

Мы производим сэндвич-панели , панели с Z-изгибом, изогнутые панели , а также специальные конструкции .В зависимости от требований используются разные покровные листы, материалы сердцевины и кромочная лента.

Покровные листы из алюминия и стали толщиной от 1 до 3 мм могут быть обработаны влажной краской или порошковым покрытием, анодированием и полиуретановым покрытием в соответствии с техническими требованиями GBS или Qualicoat. Мы предлагаем отделку стандартного и чрезвычайно устойчивого к атмосферным воздействиям цветов RAL, а также цветов NCS. Покровные листы из закаленного безопасного стекла с эмалью в широкой цветовой гамме могут применяться толщиной 6 мм, 8 мм или 10 мм.Многослойное безопасное стекло также может использоваться для производства композитных панелей.

Материал сердцевины из минерального волокна, полистирола, полиуретана, противопожарных панелей или вакуумных изоляционных панелей vakuVIP B2 обрамляют кромочной лентой в соответствии с требованиями. Все компоненты склеены качественным клеем. Чтобы обеспечить плотность пара, панели должным образом заклеены алюминиевой лентой или силиконовым швом премиум-класса.

В зависимости от значения теплопроводности используемых материалов сердечника мы указываем соответствующий коэффициент теплопроводности для композиции панели.

Будь то защита от шума, защита от взлома, противопожарная защита или энергоэффективность — мы используем исключительно материалы, которые подходят и проверены в соответствии с конкретными требованиями. Ниже вы найдете подборку материалов (с классом огнестойкости), которые можно комбинировать друг с другом для различных типов панелей.

Вы ищете материалы, которых нет в списке выше? Не стесняйтесь связаться с нами.

Материалы сердечника имеют разные изоляционные характеристики из-за разной теплопроводности.

Ниже представлен примерный ассортимент продукции, отвечающей различным требованиям.

— Kieskompas

Состав VIP-панели
Каждый месяц мы изучаем мнения голландцев по всем актуальным темам с помощью онлайн-исследований. Для этого мы создали специальную VIP-панель. Эта панель состоит из примерно 16000 голландцев, и результаты репрезентативны для голландского населения (18+) по переменным: пол, образование, возраст, регион (регион Нильсен), миграционный фон и поведение при голосовании на выборах в Палату представителей.

Панель VIP составляется на основе стратифицированной случайной выборки из панели Kieskompas с исключительной вероятностью, с учетом пяти характеристик: пол, возрастная категория, регион (регион Нильсена), уровень образования и миграционный фон . Для этого мы используем Золотой стандарт Центрального статистического бюро (CBS). При необходимости VIP-панель расширяется за счет выборки снежного кома.
Как правило, в нашем онлайн-опросе принимает участие от 35% до 50% членов комиссии.

Региональные панели
Kieskompas имеет отдельные панели в ряде регионов. Так, например, обстоит дело в Гелдерланде. Эти панели также составлены на основе стратифицированной случайной выборки из группы Kieskompas с исключительной вероятностью, с учетом четырех характеристик: пола, возрастной категории, уровня образования и миграционного фона. Для этого мы используем Золотой стандарт Центрального статистического бюро (CBS). При необходимости панели расширяются с помощью выборки в виде снежного кома.

Взвешивание данных
Чтобы сделать результаты обобщаемыми для всех голосующих жителей Нидерландов, Kieskompas взвешивает результаты исследования. Он использует итеративный метод пост-стратификации, основанный на различных характеристиках населения.
Стандартный применяемый метод взвешивания поясняется ниже. Конкретные исследования могут быть немного изменены, чтобы лучше соответствовать дизайну исследования.
Взвешивание производится с двумя распределителями. Первый взят из Золотого стандарта Центрального статистического бюро (CBS):

— возраст (4 категории),
— пол (2 категории),
— образование (2 или 3 категории)
— регион Нильсена (5 или 6 категорий) или регион (12 категорий)
— Миграционный фон (2 или 3 категории)

Второе распределение касается региональных результатов выборов в Палату представителей в 2017 г. (источник: sizesuitslagen.нл Избирательного совета). Каждая действующая партия оценивается отдельно по регионам, как и все остальные партии вместе, незаполненные избиратели и не проголосовавшие.
