КОНСТРУКЦИИ ИЗ SIP ПАНЕЛЕЙ — ООО «Канадские дома». Строительство домов в Калининграде. Дома из СИП-панелей по канадской технологии

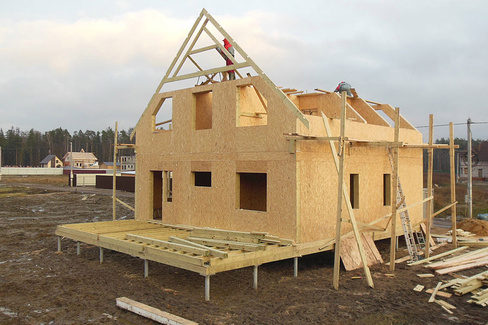

Из SIP панелей могут быть изготовлены почти все основные конструктивные элементы здания: панели наружных стен, панели полов и межэтажных перекрытий, балки и перемычки большого сечения, подоконные панели, перегородки несущие и не несущие, панели кровельных конструкций и т.д.

Конструкции, изготовленные на основе SIP – панелей, имеют ряд преимуществ: они в 4 раза прочнее обычных деревянно-каркасных, в 8 раз теплее кирпичных и бетонных, имеют малую материалоемкость, низкую себестоимость и позволяют обеспечить минимальные сроки строительства.

Сама SIP-панель легко режется и обрабатывается. Это позволило уйти от стандартного единого размера, и совершить еще один, конструкционный прорыв: каркасно-панельные дома перестали быть похожими друга на друга. Теперь любой сип-дом можно проектировать индивидуально, SIP панели позволяют осуществить любой замысел дизайнера и архитектора.

Прочность OSB плиты позволяет возводить жилые дома в нескольких уровнях. Таким образом, каркасно-панельный дом с применением новейших технологий и современных материалов это надежное капитальное жилье, рассчитанное на многие годы. Страховщики Германии при расчете страховки таких домов, определяют срок эксплуатации 100 лет. Эта цифра близка к подтверждению реальной жизнью — первые дома из сип панелей уже преодолели 65-ти летний порог эксплуатации.

Благодаря этому канадские дома известны сегодня в России и по всему миру, как самое быстровозводимое и доступное жилье.

Быстрое строительство.

Простота сборки позволяет возводить дома в рекордно короткие сроки. 2-3 месяца от начала строительства до полной готовности под внутреннюю отделку. Применение легких структурно изолированных панелей (СИП), состоящих из древесно-стружечных OSB-плит и легкого утеплителя, минимизирует усадку дома. Это значит, что к внутренней и внешней отделке дома можно приступать сразу же по окончании сборки панелей.

Дешевизна.

Экономия достигается как на этапе строительства, так и в процессе эксплуатации дома. Легкие материалы обеспечивают небольшой вес самого SIP дома. Один квадратный метр стены из SIP весит всего около 20 кг, тогда как вес м2 обычной кирпичной стены может достигать тонны. Облегчается фундамент – под щитовой дом заливается сравнительно легкий ленточный или свайно-винтовой фундамент. Стоимость самой SIP панели несравнимо ниже каменных или рубленных стен.

На этапе отделочных работ достигается экономия порядка 25% по сравнению с каменными домами. В процессе эксплуатации дома – благодаря конструктивным особенностям и теплоизолирующим свойствам SIP-панелей, расходы на отопление канадского дома могут оказаться в несколько раз (от 3-х до 6-и) ниже по сравнению с расходами на отопление домов, построенных из кладочных материалов.

Технологичность.

Технологичные материалы SIP панелей позволяют любые из возможных сегодня типов внешней и внутренней отделки. Низкие параметры температурного расширения, отсутствие усадки в режиме эксплуатации даже при резких изменениях климатических условий не приведут к нарушениям наружной и внутренней отделки.

Экологичность

Сэндвич-панели SIP состоят из материалов, удовлетворяющих самым высоким требованиям экологической безопасности.

Плита ОСП (OSB) на 90% состоит из древесной стружки, остальные 10% – натуральные смолы, наполнители и отвердители, синтетический воск и соль борной кислоты, которая усиливает защитные свойства ОСП.

Пенополистирол производится из стирола – экологически безопасного вещества, использование которого не ограничено санитарно-гигиеническими нормативами. Этот материал гипоалергенен и по всему миру используется для изготовления пищевой упаковки и посуды.

Сэндвич-панели SIP не выделяют в атмосферу вредные вещества, поэтому их используют даже для строительства социальных и медицинских учреждений.

Звуконепроницаемость

Звукоизоляционные свойства SIP-панелей позволяют защитить обитателей дома от шума, как внешнего, так и между внутренними помещениями и этажами.

Благодаря своей структуре, а особенно слою пенополистирола, не пропускающему воздух и колебания, сэндвич-панели эффективно поглощают звук (звукопоглощение до 70 дБ, что аналогично кирпичной стене толщиной в 2,5 метра). Поэтому SIP панели с успехом используются для строительства секционных коттеджей на несколько семей.

Каркасно-панельные или «канадские» дома, сегодня, самое доступное жилье в России. Это технология, которая требует лишь тот возможный минимум средств, времени, работ и усилий, который необходим для пути от проекта к готовому теплому, уютному дому. Вашему собственному канадскому дому.

Смотреть фото домов

СИП-технология

Отдельно от себя хотелось бы сказать следующее — когда возник вопрос постройки дома для себя, я изучил массу вариантов технологий строительства. Традиционные были отметены сразу по следующим причинам: сроки строительства плюс человеческий фактор при производстве работ превращали конечный результат в казино. Т.е. совершенно непредсказуемая стоимость строительства и сколько времени это продолжится относилось к области личного везения. Очень много времени ушло на изучение каркасных технологий. Цена и кажущаяся легкость монтажа очень привлекала.
Но ураганы в США очень заставили задуматься о надежности, а более углубленное изучение процесса производства и последующей эксплуатации этих домов заставили вернуться к уже известному мне тогда SIP домостроению.
Решение было принято, первый комплект произвели и смонтировали на фундамент. Очень беспокоили такие вопросы: как поведет себя каркас внутри коробки дома, нагрузки на перекрытия, теплый ли дом, усадка, как выдерживает ветровые и снеговые нагрузки т.д.

В течении двух лет дом подвергался всем климатическим воздействиям. Незащищенный фасад, два месяца под проливными дождями без кровельного покрытия, ураганные ветра Калининградской области не повредили, не дали гниения конструкции, не изменили геометрию коробки дома.
Теперь я с большой уверенность могу сказать, основываясь на личной практике, технология строительства из структурно-изоляционных панелей отличное решения для строительства своего дома. В ходе строительства этого и последующих домов были выявлены действительно низкие показатели человеческого фактора, что позволят смело декларировать сроки и стоимость конечного строительства.

Ну а про «теплые ли дома» можно поговорить с нашими отделочниками. Они первые оценили как приятно вести отделочные работы в сухих и теплых помещениях только возведенного дома.
С уважением, директор ООО «СИП Хаус» Иванов Алексей.

Преимущества СИП-технологии

внутренние коммуникации (водопровод, канализация, разводка системы отопления) спрятаны в стены;
возможность использования всего спектра наружных и внутренних отделочных материалов;
возможность применения разнообразных архитектурных форм;

высокие энергосберегающие и экологические свойства жилья;
здание долговечно, кроме того его легко реконструировать;
идеальные поверхности пола, стен и потолков для высококлассной отделки помещений;
лучшее соотношение цена/качество;
отсутствие «мостиков холода» в конструкции здания;
повышенная устойчивость здания к просадкам;
тяжелые подъемные механизмы в строительстве не используются;
устойчивость готового здания к атмосферным влияниям;
эффективность использования застраиваемой площади.

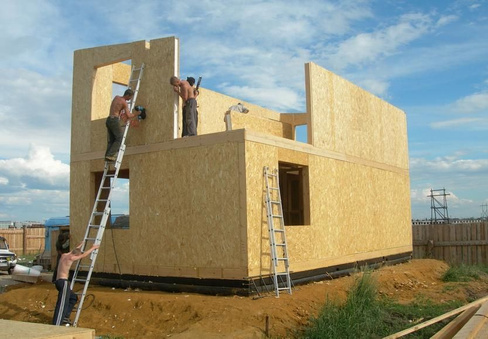

Технология строительства из СИП-панелей

Фундамент

Строительные нормы рекомендуют закладывать фундаменты на глубину промерзания грунта. Сооружение фундамента на такой глубине сопряжено с большим объемом земляных работ, и соответственно, со значительными расходами. За счет легкости конструкций из SIP панелей значительно уменьшается нагрузка на фундамент и появляется возможность удешевить его. При проектировании и строительстве зданий из СИП-панелей наиболее целесообразно использовать ленточный малозаглубленный фундамент или столбчатый, который позволяет значительно сократить расход материалов и снизить трудозатраты. Такой фундамент является надежным и экономически оправданным.

Темпы строительства

Как минимум в 20 раз быстрее традиционных методов (по существующим нормам для возведения 1м² кирпичной стены толщиной 62 см каменщику требуется 4,33 часа, т.е. 260 минут, а для возведения 1м² стены из СИП-панели рабочему требуется 2 минуты!).

Затраты на отопление

В 5 — 6 раз меньше, чем на отопление стандартного кирпичного дома (коэффициент сопротивления теплопередаче пенополистирола составляет 0,041 Вт/мК, что в 20 раз меньше подобного показателя кирпичной стены). Практика показала, что в период постоянного роста цен на отопление, подобное здание полностью себя окупает в течение 10 лет только по экономии средств на обогрев. При этом владельцу здания нет необходимости приобретать мощную и, соответственно, дорогостоящую отопительную установку.

Экологическая чистота

В развитых странах мира из пенополистирола строят больницы, дома для престарелых, а ведь к этим зданиям предъявляются требования выше обычных. Даже люди с аллергией и астмой специально строят себе дома из этого материала.

Долговечность

Благодаря уникальным свойствам ОСП–3 (применяется синтетический воск, добавляются соли борной кислоты) увеличиваются защитные свойства плиты. Панели не подвержены впитыванию влаги, гниению, а так же обладают высокой устойчивостью к перепадам температуры от – 50 до + 50°С. В Финляндии, Канаде, США и других европейских странах есть дома, построенные из СИП-панелей более 40 лет назад. Рассчитанный срок службы 80 лет.

Прочность

Дома из SIP-панелей выдерживают перепады температур от −60 до +60°С, максимальные снеговые нагрузки, ураганные ветры и землетрясения до 9 баллов. По долговечности и прочности они превосходят строения из бруса и бревна. Конструктивно они примерно в 4 раза прочнее (на сжатие и излом) деревянно-каркасных домов. За счет монолитного склеивания 1 панель шириной 1,25м, выдерживает вертикальную нагрузку 10 тонн и поперечную нагрузку 2 тонны на 1м² (для строительства коттеджей достаточно 350 кг. на 1м²).

Отсутствие «мостиков холода»

«Мостики холода» исключаются благодаря оригинальному креплению панелей между собой, а так же использованию проставочных балок из СИП-панелей. Тем самым обеспечивается влагостойкость, устойчивость к гниению, плесени, атмосферным явлениям.

Огнестойкость

При отделке внутренних стен гипсокартоном предел огнестойкости конструкций составляет около 1 часа. Сама конструкция панелей не позволяет им деформироваться, но даже в случае их обрушения они не создают опасности для жизни людей из-за своего малого объемного веса.

Малый вес конструкции

Малый вес позволяет надстраивать этажи даже на деревянные дома без дополнительной нагрузки на фундамент.

Размер панели (мм)	Вес одной панели (кг)	Вес кв.м. (кг)
2500х1250х70	40,5	12,96
2500х1250х120	42,5	13,6
2500х1250х170	44,5	14,24
2500х1250х200	46,5	14,88

Сейсмостойкость

До 9 баллов.

Мобильность

Возможно перемещение сооружений с помощью крана.

Легкость монтажа

Отсутствует необходимость использования тяжелой строительной техники: весь комплект дома 150-200 м² общей площади можно перевезти в 2 еврофурах, при этом непосредственно на монтаже самого дома практически не задействуются грузоподъемные механизмы, что позволяет строить дома в труднодоступных местах. Одновременно наша система может быть крайне эффективно использована при ликвидации чрезвычайных ситуаций.

Сертификация

СИП-панели сертифицированы органом по сертификации продукции в строительстве. Также на них получены гигиенический сертификат и сертификат пожарной безопасности.

Описание СИП-технологии

В основе северо-американской технологии строительства лежит использование конструкционной теплоизоляционной панели (КТП или SIP) для основных элементов здания: стен, перекрытий и кровельных конструкций. Необходимо отметить, что данная технология — это не каркасное, а панельное домостроение, т. е. при строительстве не используется отдельно возводимый каркас здания. Его роль выполняют верхний и нижний обвязочный брус панелей, а сами панели являются основным несущим элементом конструкции. Это значит, что Ваш дом будет не только основательно прочным, но и долговечным.

В настоящее время методика панельного домостроения считается одной из лучших по совокупности современных требований, предъявляемых к жилым домам во всем мире.

Панельные термодома не уступают домам деревянным и каменным, а в чем-то и превосходят их. Такие дома вызывают повышенный спрос благодаря их высокому архитектурному качеству, невысокой стоимости, большой долговечности и экономичности в эксплуатации. Именно в таких панельных домах проживает большая часть населения США, Канады, Норвегии, Финляндии, Германии.

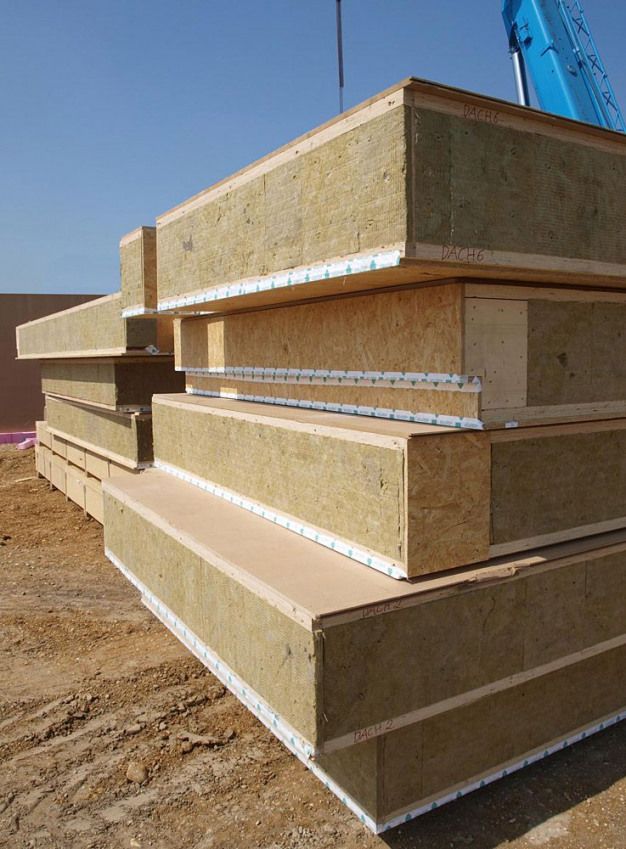

Конструкция КТП (SIP) панели

Конструкционная теплоизоляционная панель состоит из двух ориентированных стружечных плит ОСП-3 (OSB-3), между которыми под давлением приклеивается слой твердого пенополистирола в качестве утеплителя. Толщина панелей в готовом виде составляет от 70 мм до 226 мм. Размеры панелей 2.5×1.25м или 2,8×1,25м. Такая панель обладает исключительными энергосберегающими свойствами и имеет высокую прочность. Стены и углы домов, собранных по этой технологии, идеально ровные и прямые. Кроме того, монтаж домов производится в любое время года, построенные дома долговечны и обладают отличными эксплуатационными характеристиками.

ОСП (OSB) — ориентированно стружечная плита

ОСП — спрессованная древесностружечная плита с ориентированной плоской щепой. Это первая плита древесного происхождения, разработанная специально для строительства. Прямоугольные узкие щепки толщиной 0,5 — 0,7мм. и длиной до 140мм. укладываются в три слоя, причем щепа в наружных слоях плиты располагается вдоль главной оси плиты, а во внутреннем слое — перпендикулярно главной оси. Благодаря такой ориентации плоской длинноразмерной щепы получается конструкционный материал с анизотропными свойствами — повышенной прочностью на изгиб и повышенной упругой прочностью вдоль главной оси плиты. Процесс прессовки проходит в условиях высокого давления и высокой температуры, с использованием водостойкой смолы. По сути, ОСП — это «улучшенная древесина» — более прочная и эластичная — за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон в связи с естественными условиями роста дерева. Связующая и специальная обработка поверхности обеспечивают водостойкость, устойчивость к гниению, плесени и атмосферным воздействиям, значительно превышающие сходные характеристики массива древесины.

Плиты ОСП устойчивы к изменению погодных условий (влажность, температура), легко пилятся, сверлятся и обрабатываются любым инструментом, предназначенным для работы с древесиной. Существенным отличием плит ОСП от других плитных материалов является то, что прочностные свойства и способность удерживать крепеж обеспечиваются характером укладки щепы — при нагружении в процессе эксплуатации длинные стрэнды передают нагрузку друг через друга, образуя единый конструкционный элемент, свободный от концентраторов напряжений, и сочетающий в себе высокую прочность с высокой эластичностью. Крепеж (шурупы, кольцевые гвозди, строительные скобы и пр.) удерживается многочисленными тонкими щепами, ориентированными в плоскости, перпендикулярной к оси крепежных элементов.

Традиционно основным материалом для производства плит ОСП является сосна или осина. Плиты ОСП содержат до 97% древесины — это одна из самых экологически чистых древесных плит — как в отношении производства, так и в отношении готовой продукции. Низкая доля связующего дает не только экологическую безопасность, но и все прочие полезные эксплуатационные и производственные свойства древесины — легкость (плотность плиты — около 650 кг/куб. м.), низкую теплопроводность, хорошее звукопоглощение, хорошую обрабатываемость и эстетичный внешний вид.

Важнейшее преимущество технологии — отличные энергосберегающие характеристики. Обеспечивается это, прежде всего, за счет пенополистирола.

Пенополистирол (ПСБ-С)

Это экологически чистый, нетоксичный тепло- и звукоизоляционный материал, применяемый в строительстве на протяжении уже 50 лет и зарекомендовавший себя как наиболее экономичный, удобный в применении и обладающий низкой степенью теплопроводности и паропроницаемости. В настоящее время в Европе более 60% всего производимого пенополистирола используется для целей теплоизоляции.

Пенополистирол является нейтральным материалом, не выделяющим никаких вредных для человека и его окружения веществ и не имеет ограниченного срока годности. Он экологичен в процессе работы с ним, а также весь период дальнейшей эксплуатации. Он не дает трещин, не является питательной средой для микроорганизмов, грызунов и другой живности, не загнивает, не плесневеет и не разлагается. Воздухопроницаемость позволяет зданию дышать.

Пенополистирол относится к той группе пластмасс, которые при горении выделяют точно такие же газы, как и при сжигании древесины или пробки. Современные пенопласты производят в огнестойком (самозатухающем) исполнении. Влага не влияет на теплоизолирующие свойства этого материала и не вызывает образование в нем бактерий и плесени, что позволяет широко использовать пенополистирол даже в пищевой промышленности. Пенополистирол устойчив к воздействию химических и биологических сред. Он отлично переносит присутствие асфальтовых эмульсий, рубероида с асфальтовым покрытием, искусственных удобрений, каустической соды, аммония, жидких удобрений, вспененных красок, мыла и смягчающих растворов, цемента, гипса, извести, растворов соли (в том числе морской воды) и всякого рода грунтовых вод.

Для профессионалов в области дизайна | Ассоциация структурных изолированных панелей

Часто задаваемые вопросы о SIP

34 наиболее часто задаваемых вопроса о структурных изолированных панелях (SIP).

Загрузить

SIPs True Cost Bidding Tool (ПУСТО)

SIPs True Cost Bidding Tool помогает продемонстрировать добавленную стоимость проекта SIP с каждым лидом, с которым сталкивается ваш бизнес. Это простой способ подробно рассказать о дополнительной ценности, включенной в структуру SIP, которая передает больше, чем энергоэффективность — она демонстрирует реальную стоимость, связанную со строительством, и реальную экономию при выборе SIP.

Загрузить

Основные сведения о соединении SIP

Базовые сведения о соединении SIP, обновленные в 2021 и 2022 годах, содержат 27 подробных иллюстраций типичных соединений и соединений SIP. Включает в себя соединения панелей крыши и стен, соединения фундамента, детализацию карнизов и многое другое. Эти SIP-соединения в структурах были обновлены в 2021 году командой сотрудников SIP-индустрии.

Загрузить

Спецификация SIP

Спецификация руководства 06 12 00 для структурно-изолированных панелей (SIP). Используйте для типичных представлений строительных проектов.

Загрузить

SIPs Инструмент для определения истинной стоимости / ценности (ПОЛНЫЙ ПРИМЕР)

Этот завершенный пример инструмента для определения истинной ценности помогает продемонстрировать добавленную стоимость проекта SIP с реальными спецификациями. Инструмент — это простой способ подробно рассказать о дополнительной ценности, включенной в структуру SIP, которая передает больше, чем энергоэффективность — она демонстрирует реальную стоимость, связанную со строительством, и реальную экономию при выборе SIP.

Скачать

Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ

Обзор процесса проектирования SIP с ключевыми моментами и контрольными списками для десяти наиболее важных соображений при проектировании здания SIP.

Загрузить

SIP DESIGN BP-1: Конверт здания SIP с высокими эксплуатационными характеристиками

Более подробное погружение на 24 страницы в строительную науку, стоящую за исключительной производительностью SIP. Узнайте, почему SIP превышают тепловые требования строительных норм, устраняют трудоемкие требования к непрерывной изоляции, снижают нагрузку на HVAC за счет уменьшения утечки воздуха и устраняют проблемы с плохой установкой изоляции.

Загрузить

SIP DESIGN BP-2: Системы HVAC с SIP

В этом 11-страничном документе рассматриваются технические причины, по которым в высокопроизводительных зданиях требуются системы HVAC значительно меньшего размера. SIP-здания очень хорошо изолированы и герметичны, что
приводит к тому, что системы HVAC легко превышают размеры, если для определения размеров оборудования используются старые эмпирические правила.

Загрузить

SIP DESIGN BP-3: Конструктивные возможности SIP

Комплексный инженерный анализ точечных нагрузок, протяженных пролетов крыши и приемка SIP в соответствии со строительными нормами.

Загрузить

SIP DESIGN BP-4: Размеры SIP

Из этого 6-страничного материала вы узнаете, почему панели SIP разных размеров. Эта универсальность размеров предлагает профессионалам в области дизайна широкий спектр творческих возможностей. Кроме того, панели могут быть изготовлены длиной до 24 футов без использования промежуточных опор.

Загрузить

SIP DESIGN BP-5: Чертежи SIP в цеху

В этой брошюре о передовом опыте представлен подробный обзор чертежей SIP в цеху. В зависимости от сложности проекта, необходимости проектирования, получения разрешений и возможных изменений разработка рабочих чертежей SIP — это процесс, который зависит от участия тех, кто просматривает эти чертежи от имени владельца здания.

Загрузить

SIP DESIGN-BP 6: Изготовление/производство SIP

Этот 8-страничный документ создан специально для профессионалов в области дизайна производственными членами Ассоциации структурных изолированных панелей (SIPA). Он углубляется и предоставляет дополнительную информацию по каждой из обобщенных тем, представленных в обзоре «Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ», в котором освещаются важные соображения на этапе проектирования конструкции из структурно-изолированных панелей (SIP).

Загрузить

SIP DESIGN BP-7: Установка SIP

Ознакомьтесь с учебными курсами по установке SIP и интерактивными курсами, чтобы правильно установить и запечатать пакет SIP.

Загрузить

SIP DESIGN BP-8: Крыши и стены из SIP

Соединения стен и крыш являются самым слабым звеном любого здания. То же самое и при строительстве с использованием SIP. Важно понимать, в какой климатической зоне будет строиться проектируемый вами объект, чтобы контролировать миграцию воздуха и влаги в стыках панелей для долговечности. Этот ресурс обеспечивает глубокое погружение в темы, освещенные в брошюре SIPA «ВОЗМОЖНОСТИ ДИЗАЙНА».

Скачать

КОНСТРУКЦИЯ SIP BP-9: SIP Electric

В стенах SIP предусмотрены вертикальные и горизонтальные штробы, облегчающие прокладку проводки на высоте розеток и выключателей. Стеновые и кровельные штробы могут быть добавлены или удалены до производства SIP. Заводские чертежи подтверждают все места загонов, чтобы избежать ненужной резки SIP в полевых условиях. Предварительное планирование установки и специальных мест погони имеет решающее значение. Электрические каналы должны быть герметизированы после предварительной электрической проверки, чтобы обеспечить максимальную герметичность. Опытный установщик SIP — ваша лучшая гарантия того, что электромонтажные работы пройдут гладко. Встраиваемые светильники не рекомендуется устанавливать на SIP-кровлях. Рекомендуется использовать накладные светодиодные светильники.

Загрузить

Решения SIP для коммерческого строительства

Объяснение реальных тепловых характеристик SIP. Примеры того, как строительство с SIP соответствует конкретным потребностям коммерческого строительства.

Загрузить

Руководство по структурно-изолированным панелям

Подробный 24-страничный обзор структурно-изолированных панелей (SIP). В этой брошюре приводится количественная оценка того, как SIP экономят время и энергию, и приводятся рекомендации по проектированию/конструкции, таблицы нагрузки и сведения о подключении.

Загрузить

Программное обеспечение BIM для проектирования деревянных каркасных стен, полов и крыш с SIP-панелями – Программное обеспечение BIM и Autodesk Revit Apps T4R (Tools for Revit) сборные строительные компоненты для использования в качестве стен, полов и крыш — быстро и легко благодаря полному обновлению проекта в режиме реального времени в Autodesk® Revit®. Кроме того, программное обеспечение генерирует виды с автоматическими размерами панелей или сегментов, а также точные спецификации и рабочие чертежи. Таким образом обеспечивается качественное производство и точная сборка на месте.

Совместимость с Autodesk® Revit® 2023, 2022, 2021, 2020

Наше решение Wood Framing SIPS позволяет вам взять стену, пол или крышу и разделить их по мере необходимости, чтобы затем создать SIP-панели. Изолированная пенопластовая сердцевина, зажатая между OSB (или другой обшивкой), создается в Revit как детали. Для крыш можно взять любую архитектурную форму и мгновенно разделить либо выбранную сторону, либо всю крышу по граням (скатам), которые затем можно обрамлять и обшивать панелями. Точно так же пол можно разделить в соответствии с его несущей конструкцией, обрамить, а затем обшить панелями. Шпильки и пластины просто нужно распределить по стенам, а затем вы можете разделить части, чтобы получить SIP-панели.

Распределите соединители, вырезы, опоры и другие детали на основе предопределенных правил или типов соединений. Все каркасы с SIP-деталями, а также расположение элементов и деталей каркаса могут быть изменены и обновлены в соответствии с этапом разработки проекта и требуемым уровнем детализации. Функциональность динамического обновления может вносить изменения во все кадры с SIP одного типа одновременно.

Легко отмечайте элементы каркаса стен, пола и крыши в проекте на основе их свойств и расположения в слое. Автоматически создавайте информацию о производстве со всеми требуемыми видами, спецификациями и чертежами для каждой стены, пола и панели крыши.

МОЩНЫЕ ФУНКЦИИ

Wall+

Автоматизируйте создание деревянных каркасов стен в проектах Revit® с помощью Wood Framing Wall+. Будучи мощным, гибким и простым в использовании, он помогает вам делать оптимальный выбор, двигаться намного быстрее и избегать ошибок на каждом этапе BIM — от проектирования и документации до изготовления и строительства сегментов стены.

Создавайте подробные многослойные деревянные каркасные стены для своей модели Revit в одно мгновение, используя полностью настраиваемые правила и шаблоны.
Каркасные многоэтажные дома в 10 раз быстрее, чем при использовании стандартного интерфейса Revit.
Контрольная шпилька, вырубка, перемычка, блокировка, размещение распорок, различные отверстия, конфигурация сложных Г-образных или Т-образных соединений, детали, расположение сервисных отверстий и многое другое.
Автоматические гвоздезабиватели, сайдинг и крепления.
Создать все элемента бревенчатого дома и сгруппировать (упаковать)/пронумеровать их автоматически.
Свободно пересматривайте свою модель Revit, просто выбирая элементы и свойства, которые вы хотите изменить.
Поиск структурных и инженерных конфликтов; вырезают и обрамляют отверстия по заранее заданным правилам.
Генерация рабочих чертежей и списков вырезов одним щелчком мыши; получать взлеты и просмотры в реальном времени, автоматическую сортировку, определение размеров.
Выполняйте структурный анализ, не выходя из Revit, или экспортируйте деревянные каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.
Дополнительный экспорт на любые станки с ЧПУ и производственные линии CAD/CAM, такие как WEINMANN, Randek и т. д.

Smart Walls

Мощное дополнение для управления стенами в Revit®, позволяющее быстро разбирать слои на разные типы стен, полностью контролировать стыки и расстояния между зазорами, разделять стены на отдельные панели с заданными настройками, вставлять точки гравитации и управлять информацией с помощью функции экспорта в Excel.

Управление информацией обо всех стенах в вашем проекте.
Экспорт отфильтрованной, сгруппированной или выбранной информации (параметры стены) в Excel.
Разделите слои стен на отдельные типы стен в соответствии с заданной пользователем конфигурацией.
Полный контроль стыков и зазоров между стенами.
Вставка точек гравитации.
Добавьте дополнительную информацию о реальной ориентации стены, высоте или координатах.
Разделение стен в определенных местах с помощью линий сетки, проемов или других стен.
Автоматическое разделение стен по заданному размеру панели.

Этаж+

Автоматизируйте создание деревянного каркаса полов в проектах Revit® с помощью мощного, гибкого и простого в использовании решения Wood Framing Floors+. Это помогает вам принимать более взвешенные решения, двигаться намного быстрее и избегать ошибок на каждом этапе BIM — от проектирования и документации до изготовления сегментов и строительства.

Автоматическое создание подробного многослойного каркаса пола для вашей модели Revit с использованием предопределенных или пользовательских правил и шаблонов.
Каркас многоэтажных домов в 10 раз быстрее, чем при использовании стандартного интерфейса Revit.
Легко контролируемая несущая конструкция, включая рейки и настил; распределить детали, служебные отверстия и прочее.
Автоматизация раскладки обшивки.
Свободно пересматривайте свою модель Revit, легко выбирая элементы и свойства, которые хотите изменить.
Поиск структурных и инженерных коллизий; вырезать и обрамлять проемы в соответствии с заранее определенными правилами.
Выполняйте структурный анализ, не выходя из Revit, или экспортируйте деревянные каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.
Простая подготовка рабочих чертежей и списков вырезов со всеми необходимыми видами, где элементы измеряются, сортируются, маркируются, планируются и рассчитываются по массе.
Дополнительный экспорт на любые станки с ЧПУ и производственные линии CAD/CAM, такие как WEINMANN, Randek и т.д. Программное обеспечение Floor Panel Layout рисует символические линии для обозначения будущих панелей в соответствии с заранее заданными правилами. Затем он создает настоящие напольные панели Revit®.
- Планирование компоновки панелей включает функции для лучшего понимания того, как будет разделен пол. Пользователи могут контролировать каждую линию разделения и автоматизировать процесс разделения по предустановленным правилам.
- С самого начала этаж, спроектированный архитектором, можно разделить на грубые перегородки или регионы. Области можно создавать автоматически, используя ребра и опоры пола (разделительные линии), а также общие или системные проемы с предопределенными расстояниями.
- Области можно разделить на панели с заранее заданным интервалом.
- Панели можно выравнивать, изменять по выбранной грани пола и дополнительно разделять.
- Различные автоматические функции разделения облегчают этот процесс: пользователи могут разделить панели пополам, по максимальному промежутку, посередине до обоих концов, посередине и до обоих концов, от первого выбранного или от обоих концов.
- Выбранные регионы или панели при необходимости могут быть объединены.
- Создает отдельные панели для выбранной грани пола или для всего пола.
- Эти целые панели пола могут быть позже перемещены в новую фазу через свойства для лучшей фильтрации и планирования.
Ферма+
Мгновенно создавайте системы деревянных ферм с помощью аналитических линий и автоматически создавайте рабочие чертежи в соответствии с вашими стандартами. Функции универсальны, параметры легко контролировать, а изменения происходят в режиме реального времени.
- Создавайте полные ферменные системы за один раз с помощью настраиваемой трехмерной сетки (избегая ограниченного и трудоемкого характера стандартной вставки семейства ферм Revit).
- Простая оценка вариантов, таких как каркас из деревянных ферм, с экономической, структурной или системной точки зрения для принятия наилучших решений.
- Создавайте новые параметрические семейства ферм уникальной формы на основе линий модели и крыш для немедленного использования в своих проектах.
- Свободно пересматривайте свою модель Revit; обновление и адаптация стропильных систем.
- Получение съемок и видов в режиме реального времени, автоматическое создание рабочих чертежей и списков вырезов, а также простой экспорт на станки с ЧПУ.
Компоновка панелей крыши
Легко планируйте панели крыши и разделяйте их на сегменты для предварительной сборки, которые затем можно использовать в процессе изготовления каркаса крыши.
- Функции планирования компоновки панелей позволяют лучше понять, как будет разделена крыша. Пользователи могут контролировать каждую линию разделения и могут заранее определять правила для автоматизации процесса разделения.
- Первоначально архитектурную крышу можно разделить на грубые перегородки – области. Области могут создаваться автоматически на основе концов конька крыши и нижних концов ендовных стропил, а также окон и общих или системных проемов с заданными расстояниями.
- Области могут быть разделены на панели с использованием заданного интервала.
- Панели можно выравнивать и модифицировать для отдельной стороны или области крыши, а также дополнительно разделять.
- Различные автоматические функции разделения помогают легко получить нужный результат. Панели можно разделить пополам, по максимальному расстоянию, от середины к обоим концам, посередине и к обоим концам, от изначально выбранного конца или от обоих концов.
- Выбранные регионы или панели при необходимости могут быть объединены.
- Создает отдельные панели для выбранной стороны крыши или для всей крыши.
- Полные кровельные панели позже могут быть переведены в новую фазу с помощью их свойств для лучшей фильтрации и планирования.
Roof+
Автоматизированное создание сборных деревянных каркасных и стропильных конструкций для крыш в моделях Revit®. Мощные функции упрощают создание кровельных балок, реек, ендов, кровельных досок и многого другого. Программное обеспечение автоматизирует рабочие чертежи, включая сортировку, маркировку, определение размеров и планирование всех рам.
- Создайте собственные правила и шаблоны и используйте их для создания подробных многослойных деревянных каркасов крыш в модели Revit.
- Создание крупногабаритных крыш в 10 раз быстрее, чем при использовании обычных функций Revit.
- Контрольные балки, краевые балки, вырубка, перемычка, блокировка и установка раскосов.
- Сконфигурируйте проемы, детали, положения сервисных отверстий и многое другое.
- Автоматическое распределение обрешетки, вторичной рамы и кровельного покрытия.
- Свободно пересматривайте свою модель Revit, просто выбирая элементы и свойства, которые хотите изменить.
- Создание рабочих чертежей и списков резки одним щелчком мыши. Получайте взлеты и представления в режиме реального времени, а также автоматическую сортировку и определение размеров.
- Дополнительный экспорт на любой станок с ЧПУ и производственную линию CAD/CAM, например, WEINMANN, Randek и т. д. , кабельные лотки и трубопроводы пересекаются со стенами, полами, крышами, потолками, балками и колоннами. Решение BIM Cut Opening создает проемы со специальными удерживающими деталями для несущих балок.
  - Добавьте проемы с предопределенными размерами в соответствии с размерами элементов, категориями и классификациями систем на основе линии MEP.
  - Автоматически объединяйте проемы с предопределенными конфигурациями.
  - Автоматически вставляйте противопожарные клапаны в местах, где воздуховоды соприкасаются со стенами, полами, потолками или крышами с классом огнестойкости.
  - Автоматическая вставка структурных проемов для отдельных архитектурных и структурных моделей.
  - Улучшение работы команды BIM и результатов для интегрированной реализации проекта (IPD).
  Метка сортировки
  Перенумеровывайте элементы Revit® так, как вам нужно, обнаруживайте и перенумеровывайте сетки, определяйте направление и ориентацию поворота (и добавляйте их в качестве свойств), пересчитывайте общие координаты и многое другое.
  - Обнаруживает геометрию сетки и перенумеровывает ее после любых изменений в проекте.
  - Перенумеровывает любые элементы Revit (двери, окна, балки, колонны, трубы и т. д.) различными способами.
  - Записывает направление открывания дверей в свойства двери.
  - Записывает ориентацию отражения/зеркального отражения для выбранных элементов.
  - Создает новые общие параметры, пересчитывает общие координаты X, Y, Z.
  - Возможность сохранения настроек нумерации под отдельным именем.
  - Возможность сортировки элементов по возрастанию/убыванию и многое другое.
  Смарт-сборки
  Создавайте виды стен, полов, крыш с автоматическими размерами и размещайте их на листах.
  - Автоматическое добавление всех размещенных элементов в сборку.
  - Используйте различные шаблоны для автоматического создания видов и размещения их на шаблоне листа.
  - Автоматическое создание расписаний на основе шаблонов расписаний.
  - Создание размеров на основе правил с примечаниями в выбранных видах.
  - Создание нескольких сборок с заданными конфигурациями одним щелчком мыши.
  - Простая проверка, обновление, редактирование, изменение размеров выбранных сборок.
  - Обновление сборок на основе изменений проекта.
  - Выбрать/найти/изолировать первичные и вторичные сборки.
  - Поиск изменений в сборках из-за новых размещенных деталей.
  - Вставка деталей/вырезов на всех однотипных сборках одним щелчком мыши.
  Smart Connections
  Вставьте цементные трубы, закладные пластины, анкерные болты, подъемные болты и вырезы на любой поверхности балок и стен.
  - Распределение деталей и пустот на любых поверхностях элементов на основе правил.
  - Простая вставка точечных и линейных деталей.
  - Данные главного элемента можно считывать и использовать для автоматического изменения семейств деталей.
  - Легко вращайте/переворачивайте детали в окне конфигурации, чтобы получить желаемый результат.
  - Проверьте, имеет ли основной элемент достаточно твердого тела для вставки детали.
  - Детали вставки в соответствии с точкой притяжения.
  - Вставка деталей в точках пересечения других элементов Revit.
  - Быстрая модификация и обновление вставленных деталей.
  - Автоматически вставлять сведения на основе заданного имени конфигурации.
  - Смарт-сборки, используемые для рабочих чертежей, распознают изменения, внесенные с помощью Smart Connections.
  Smart Views
  Легко получайте чертежи разрезов и фасадов для любого элемента здания, используя функции, которые быстро создают виды и размеры для выбранных элементов.
  - Использует конфигурации вместо ручной работы
  - Обрезает виды до размера элемента
  - Создает автоматические размеры на основе определенных конфигураций
  - Применяет шаблоны видов ко всем новым видам
  - Создает количество видов, заданное вами в конфигурациях для нескольких выбранных элементы
  - Переименовывает виды на основе конфигураций
  - Применение правил определения размеров к любому виду Revit или выбранным элементам на виде
  Хотите узнать, подходит ли вам это решение? Наши специалисты помогут вам быстро понять, как это программное обеспечение поможет вам в процессе проектирования.
  30-дневная пробная версия
  Для правильной оценки программного обеспечения вам потребуются образцы семейств, образцы конфигураций и индивидуальное обучение с нашими инженерами. Для этого мы предлагаем 30-дневную пробную версию*, которая включает:
  - Проект Revit с примерами семейств и конфигураций
  - Персональное платное онлайн-обучение (1 час) + ответы на ваши вопросы
  - 30-дневная пробная версия программного обеспечения с технической поддержкой
  *Дополнительную информацию см. на странице часто задаваемых вопросов.
  Спросите о 30-дневной пробной версии
  ИСТОРИИ КЛИЕНТОВ
  Разработано в соответствии со стандартами и рекомендациями:
  Еврокод 5: Проектирование деревянных конструкций – Часть 1-1: Общие – Общие правила и правила для зданий (EN 1995-1-1:2004: E)
  Standards Australia AS 1684.2-2010 Жилые деревянные каркасные конструкции
  Standards Australia AS 1720.1-2010 Деревянные конструкции. Методы проектирования
  Новозеландский стандарт ZS 3604:2011 / Совет по дереву) Руководство по проектированию древесины, включая стандарт CSA O86 и комментарий CWC к CSA O86 (2010 г.).
  Национальная спецификация проектирования® (NDS®) для деревянных конструкций (NDS 2015). Американская ассоциация лесной и бумажной промышленности (AF&PA). Американский совет по дереву, Вашингтон, округ Колумбия, 2015 г.
  Энциклопедия ферм. Alpine Engineered Products, Inc., 2003.
  Процедуры проектирования ферм и спецификации для деревянных ферм, соединенных легкими металлическими пластинами / TPIC – 2014.
