Сип панели из чего делают: Как делаются сип-панели для строительства домов.
Как я построил дом из SIP и живу в нем уже восемь лет, часть первая
В 2011 году мы с женой поняли, что наша съемная квартира стала тесновата и надо что-то менять. В качестве выбора стояла или покупка квартиры, или стройка дома. Надо добавить, что на тот момент в квартире, которую мы снимали, был еще и офис, где работали приходящие сотрудники. Мы выделили под него гостиную в трехкомнатной квартире.
Это было очень удобно. Нам лично не приходилось тратить время на дорогу, можно было работать сколь угодно долго, не привязываясь к расписанию работы. Опять же никакой офисной толкотни и грязи, характерной даже для премиальных офисных центров.
Поэтому выбор стоял такой: квартира и отдельно офис.
Дальше встал выбор — какой дом? Дом из кирпича я сразу отмел. Долго, дорого, сложная отделка, непрактичные проекты. Я около трех лет присматривался к теме каркасного домостроения, смотрел передачи, где такие дома возводили или ремонтировали. Простота, легкость, возможность сделать дом таким, как ты сам захотел — это было моей мечтой.
Почему SIP?

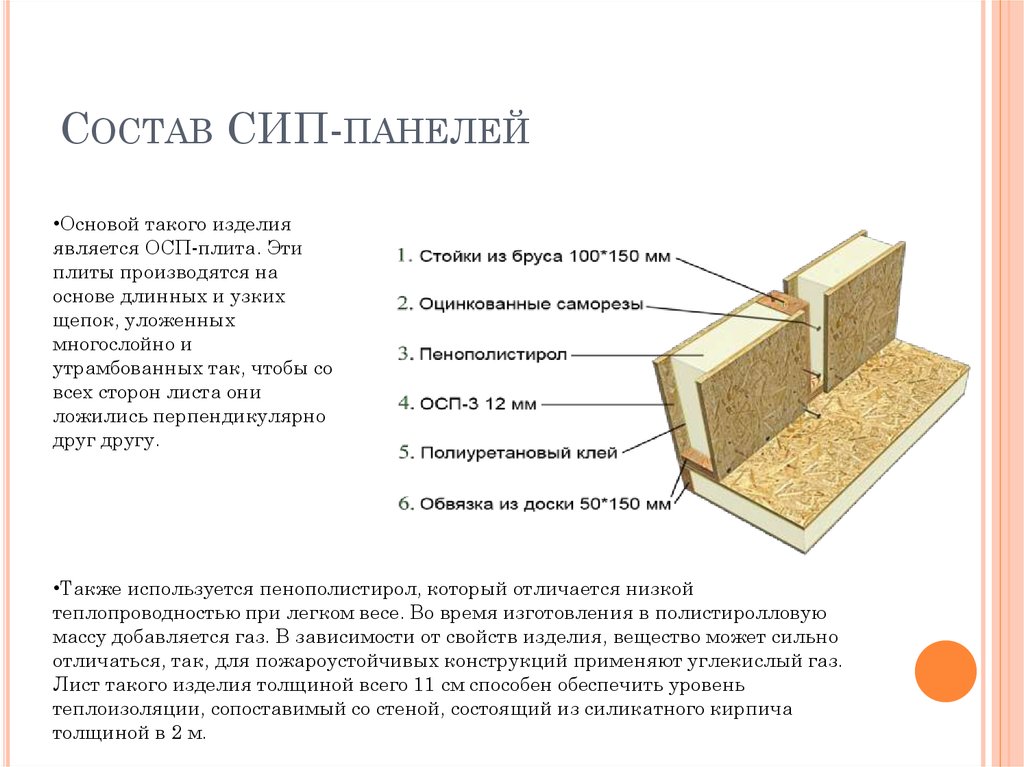

Виды сип панелей и их характеристики
Характеристики и преимущества
Классический вариант СИП панелей известен многим. Но это не единственная возможная комбинация облицовочного материала и утеплителя, которая доступна на строительном рынке. От выбора компонентов зависят характеристики самой СИП– панели и, соответственно, будущего дома, поэтому на виды панелей, используемые материалы и их сочетания стоит обратить внимание.
Утеплительный материал:
- Пенополистирол (ППС). Этот материал используется наиболее часто и имеет массу достоинств: пенополистирол обладает очень низкой теплопроводностью, влагоустойчив, не боится плесени, очень мало весит и недорого стоит. Срок эксплуатации, обещанный производителем, превышает 60 лет.
- Пенополиуретан (ППУ). Прочнее пенополистирола, менее горюч и не уступает ППС по теплоизоляционным характеристикам, но для СИП-строительства используется редко из-за немалой цены.
- Каменная вата (базальтовое волокно) — экологичный негорючий материал, производимый из натурального камня с добавлением связующих и водоотталкивающих веществ. Помимо высоких прочностных и теплоизоляционных показателей, каменная вата обладает также отличными звукопоглощающими свойствами. Благодаря хаотичному расположению базальтовых волокон внутри плиты утеплителя и при правильном монтаже, каменная вата более 50 лет сохраняет форму и свои свойства даже при сильных колебаниях температур и повышенной влажности.
- ЭКО наполнители — солома, опилки — используются в канадской технологии, но применение подобных утеплителей приводит к значительному увеличению веса и утолщению панели, что является существенным недостатком для СИП-строительства.
Наибольшей популярностью при изготовлении панелей пользуются недорогие пенополистироловые утеплители — прочные, легкие и долговечные.
Обшивка для СИП панелей:
- ОСП или ориентированно-стружечная плита — самый распространенный облицовочный материал для SIP-панелей. Спрессованная с использованием минимального количества смол, ОСП–плита — это экологически чистый, прочный, пожаробезопасный строительный материал, сохраняющий свои свойства даже в условиях повышенной влажности. При производстве плиты обрабатывают антибактериальными составами. На российском строительном рынке представлены ОСП самых разных размеров и производителей.
- Цементно-стружечная плита (ЦСП) — плотная, твердая и гладкая плита, состоящая из смеси силикатного цемента и древесной стружки, обладает неплохими изоляционными характеристиками и проста в обработке.
- Стекломагниевый лист (СМЛ, стекломагнезит) — многослойный огнеупорный материал, состоящий из наполнителя (магнезиального цемента, древесной стружки и перлита) и нескольких армирующих слоев (например, из стекловолокна), придающих прочность СМЛ-панели.
- Гипсокартонный лист (ГКЛ) — гипсовая масса в картонной оболочке. Существует несколько видов гипсокартона с различными параметрами влаго- и огнестойкости.
Выбор материалов для изготовления панелей зависит в первую очередь от предполагаемого места их размещения и условий эксплуатации. К примеру, целесообразно использование ОСП, СМЛ, ЦСП для изготовления стеновой или кровельной сендвич– панели, в то время как ГКЛ больше подходят для использования внутри здания. Непосредственно на “Фабрике СИПа” можно заказать желаемый тип панелей из любых сочетаний материалов, перечисленных выше.
Основные комбинации материалов и характеристики СИП-панелей с OSB, СМЛ, ЦСП, Green Board.
ОСП+ППС+ОСП
Наиболее распространенный размер европейской панели соответствует габаритам стандартной ОСП-плиты: 1,25 м в ширину и 2,5 или 2,8 м в длину. Толщина облицовочного слоя и слоя утеплителя в совокупности составляют толщину панели. Листы ППС производятся толщиной 50, 100, 150, 200 мм, а OSB — от 6 мм до 2,5 см. При производстве чаще используют древесно-стружечные плиты 9 и 12 мм толщиной. Размеры выпускаемых панелей зависят от их назначения: к примеру, для кровли и перекрытий применяют узкие панели, по ширине не превышающие половину стандартной (стеновой) плиты: 625 и 600 мм.
При соблюдении технологии производства «классическая» СИП- панель представляет собой монолитную конструкцию, которая выдерживает десятитонную вертикальную нагрузку, а поперечная нагрузка составляет 2 т/на целую панель. Вес ОСП+ППС+ОСП с габаритами 2500×1250×174 мм равен 56 килограммам.
ЦСП+ППС+ЦСП
СИП- панели из ЦСП. Стандартный размер второго по востребованности типа панелей составляет 1,2 м в ширину и до 3,0 метров в длину. Горючесть: класс Г1. Вес стандартной ЦСП- панели — 120 кг.
Компетентные специалисты уверяют, что функциональные характеристики строения, возведенного из ЦСП- плит, не отличаются от характеристик здания из газобетонных блоков. Но СИП-материалы гораздо дешевле по стоимости и легче по весу. Построить дом из сип панелей с ЦСП плитами будет труднее и дольше, потребуется бригада строителей не менее 4 человек, а дом из классических сип панелей по силам собрать и бригаде из двух человек.
Из недостатков этого вида панелей стоит упомянуть хрупкость, высокую стоимость в сравнении с панелями из ОСП+ППС и немалый вес.
СМЛ+ППС+СМЛ
Размер стекломагниевого листа и, соответственно, СИП-панели составляет 1,22×2,44 м, вес — 68 килограмм.
СИП- панели из СМЛ. Благодаря армирующим слоям, стекломагнезитовая плита обладает высокой прочностью. СМЛ не горят (класс НГ), легко пилятся, не боятся забивания в них гвоздей, окрашивания и оклеивания, обладают высокой адгезией к строительным и отделочным смесям и герметикам. Панели с использованием СМЛ классов «Эконом» или «Стандарт» лучше применять для возведения внутренних перегородок, а панели премиум- класса подходят и для наружной отделки зданий.
Основной минус СМЛ листов эконом класса это то, что они не переносят агрессивное воздействие окружающей среды. Есть некоторые особенности сборки дома из СМЛ- СИП- панелей.
OSB+МВ+OSB
Габариты панелей с минеральной ватой по длине и ширине соответствуют размерам «классических» панелей: 1,25×2,5 метра или 1,25×2,8 метра. Но толщина утеплителя не может превышать 150 мм, соответственно, готовая панель не может быть толще 174 миллиметров.
Минеральная вата экологична, но весит значительно больше других утеплителей. Ее плотность составляет 115–150 кг/м3, а вес стандартной панели ОСП+МВ составляет около 90 кг, поэтому для строительства домов из сип панелей этот утеплитель используют очень редко.
Если в составе панели заменить ОСП на СМЛ, то полученная сип-панель будет обладать исключительной пожаробезопасностью — эти материалы не горят и не способствуют распространению огня. Но вес такой конструкции еще больше — примерно 110 кг. Стоимость панелей с минеральной ватой также значительно выше, чем «классических» панелей: цены на домокомплекты могут отличаться более чем в 1,5-2 раза.
OSB+ППУ+OSB
При стандартных размерах вес панели с пенополиуретановым слоем утеплителя составляет около 60 кг. Хотя СИП- панелью такую конструкцию называют условно — технология производства панелей ОСП+ППУ+ОСП отличается от классической.
Пенополиуретан плотнее и прочнее ППС. В то же время использование ППУ в больших объемах при строительстве жилья невыгодно: он намного дороже пенополистирола, а по теплоизоляционным характеристикам различия невелики, поэтому его использование в строительстве — скорее исключение из правила. Его применяют, если необходим тонкий слой утеплителя или в условиях высокой влажности, то есть там, где невозможно использование панелей с пенополистиролом.
Green Board+ППС+Green Board
Стандартный размер листов Грин Борда составляет 2,8; 3 м в длину и 0,6 метров в ширину. Горючесть: класс Г1. Вес стандартной фибролитовой GB- панели — 32 кг. Состав плиты экологичен, на 60% она состоит из древесной стружки и 40% портландцемента. Применятся могут для любых видов зданий.
Вывод
Как ни странно, классические СИП-панели, состоящие из ОСП-плит и пенополистирола имеют неоспоримые преимущества перед панелями, созданными из иных материалов, даже если они и кажутся более совершенными. Малый вес СИП-панелей, простота раскройки и сборки домокомплекта, экологичность и достаточная пожаробезопасность делают их прекрасным материалом для строительства малоэтажного жилья. Не менее важно, что строительство по «канадской» технологии до сих пор остается самым быстрым и дешевым по сравнению с возведением домов из любых других материалов, а эксплуатация СИП-дома возможна в диапазоне температур от –50 до +50 оС.
Но для того, чтобы на этапе строительства и эксплуатации с СИП-домом не возникло проблем, стоит особенно внимательно отнестись к выбору материалов и ни в коем случае экономить на качестве. Правила выбора материала просты:
- Перед покупкой нужно убедиться в качестве продукции. Желательно пощупать панель и посмотреть технологию производства.
- Приобретая строительные материалы, разумно обратиться напрямую к производителю или проверенным дилерам.
Эти условия практически полностью снижают риск приобретения некондиционного товара: панелей, изготовленных из некачественного сырья, с использованием некачественной клеевой смеси, с нарушением технологии изготовления или склеенных вручную. В противном случае сиюминутная экономия на покупке СИП-панелей может обернуться впоследствии чередой трудозатратных и дорогостоящих ремонтов.
Так же по теме
Виды СИП панелей (основные отличия по качеству и материалам)
СИП панели это комбинированный строительный материал, который сочетает в себе надежный каркас и утеплитель. Сфера его использования очень широка в частном и коммерческом строительстве. При использовании данного материала возведение здания занимает относительно немного времени.
Содержание статьи:
Основные преимущества
SIP — это структурная изоляционная панель. Для ее производства используется ОСП и теплоизоляционный материал. Для того чтобы соединить три слоя, используется специальная разновидность полиуретанового клея. В качестве теплоизоляционного материала — пенополистирол. В отличии от обычного пенопласта он не горюч. При воздействии высокой температуры не выделяет токсических веществ. Для придания дополнительной жесткости внутри СИП панели размещается деревянный брусок.
SIP панели – это идеальный вариант для строительства в любых климатических условиях. С помощью СИП элементов возведение дома осуществляется за очень короткое время. Также материал отличается небольшим весом. Высокие показатели теплоизоляции не уступают кирпичной кладке.
Особенности СИП панелей:
- Высокий уровень теплоизоляции. Сравнение, панель толщиной 174 мм в состоянии заменить 2,5 метра кирпичной кладки.
- Пенополистирол не пропускает в помещении посторонние звуки и шум.
- Небольшой вес материала. В среднем 1 м2 весит всего лишь 15-20 кг. Это дает возможность использовать простой фундамент и не тратить большие средства для его обустройства.
- Для возведения дома площадью 50 кв.м понадобится всего лишь несколько недель.
- Для строительства нет никаких ограничений в погодных условиях.
- Экологическая безопасность. Панели не выделяют никаких токсических веществ, отсутствует запах.
- Монтаж можно выполнить своими руками, не нужно иметь специальное оборудование.
Разновидности наполнителя
С появлением новых материалов и технологий СИП панели также в некоторой степени могут меняться. Для частного строительства используется одна разновидность, а для промышленного необходимо выбирать другой вариант. Также для сравнения, разные варианты используются для несущих стен, пола, кровли и отделки. Выбор необходимо сделать перед началом строительства. Ни запах, ни другие негативные моменты не разочаруют покупателя даже через длительное время эксплуатации дома построенного по «канадской» технологии.
Сегодня SIP панели можно разделить на виды в зависимости от используемого наполнителя:
- СИП с ППУ (пенополиуретаном). Такой вариант используется чаще всего для промышленного строительства. Выбор обоснован легкостью и очень высокой прочностью. Данный материал практически не горюч. Не подвергается воздействию грибков и плесени. При выборе подходящих размеров SIP панели данного вида могут быть использованы в регионах с повышенным уровнем влажности воздуха.
- СИП с минеральной ватой. Они не выделяют запах и не токсичны. Преимуществом такого теплоизоляционного материала можно назвать негорючесть. Данные разновидности используются в частном строительстве. Размеры элементов могут быть разными, стоит сделать выбор самого подходящего для строительства дома. Чаще всего используется материал толщиной 174 мм.
- Панели с пенополистиролом также не выделяют запах, как и минеральная вата. Именно поэтому их можно использовать и для возведения частного дома и промышленного объекта.
Все виды SIP элементов имеют высокий рейтинг популярности. Цены на данный строительный материал находится в пределах допустимого.
Разновидность внешнего элемента
Изначально внешними слоями СИП панели была фанера, которая приклеивалась к утеплителю с помощью специального клея. Цены и размеры на такой строительный материал могут быть разными в зависимости от наполнителя. На стоимость также окажет влияние внешний материал.
В качестве внешнего элемента может быть использован:
- гипсокартон — такие панели предназначены только для внутренних работ;
- оцинкованная сталь — сэндвич-панель такого вида используется для строительства промышленных сооружений;
- пластизол дает возможность применять элементы в разных сферах строительства, он не выделяет запах даже во время эксплуатации;
- оргалит — применяется для возведения частного дома.
Каждый вариант имеет разные цены. Строения из них позволяют жить и работать на протяжении длительного времени. Материал не выделяет запах даже при воздействии высоких температур.
Размеры строительного материала
SIP панели могут быть разной толщины, самой популярной считается 174 мм. Цены будут зависеть от общих габаритов, а не только от толщины.
Для возведения наружных стен необходимо выбирать элемент размером 1250 на 2500 на 174 мм. Площадь поверхности составляет 3,125 кв.метра. Панели размером 625 на 2500 на 174 мм чаще всего используются в качестве межэтажного перекрытия или для обустройства кровли.
Толщина 174 мм состоит из толщины утеплителя 150 мм и 2 листов внешней отделки по 12 мм. Выбор толщины утеплителя будет зависеть напрямую от климатических условий и личных предпочтений. Цены необходимо уточнять заранее, это позволит провести более точные расчеты стоимости строительства.
Дома, выполненные из такого строительного материала, отличаются надежностью и долговечностью, могут свободно идти в сравнение с другими сооружениями. Отличные характеристики постройки, отсутствие запаха, экологически чистое сырье — все это создает возможность создавать отличные условия для проживания.
Вконтакте
Google+
Структурные изолированные панели подробно описаны
- Архитекторы
- Карьера в EPS
- Вход дилера
- Блог
- Свяжитесь с нами
- НОВЫЕ ДОМА
Новые дома от EPS
SIP Homes
- Знакомство с SIP Homes
- Дом на одну семью
- Многосемейное проживание
- Шоу
- Галерея проектов
Структурные изолированные панели
- Что такое SIP
- Уникальные особенности
- Энергоэффективность
- SIP vs.Обычный каркас
- Зеленое здание
- Часто задаваемые вопросы
Товары для дома и сада
- 2020 MPLS Home Show
- 2020 Кливлендская домашняя выставка
- 2019 Домашняя выставка MPLS
- 2018 г.Louis Home Show
- 2018 Домашняя выставка MPLS
- 2017 Домашняя выставка MPLS
- 2016 MPLS Home Show
- Предварительно собранные каркасные стенки
- Поэтажный план
- ENERGY STAR
- СЕЛЬСКОЕ ХОЗЯЙСТВО
Сельскохозяйственные постройки по EPS
ХРАНЕНИЕ
- Рама столба
- Рама лестницы
МАГАЗИН
- Твердый сердечник
- Рама столба
- Шоу
ЖИВОТНОВОДСТВО
- Хог Постройки
- Хлевы
ПТИЦА
- Турция
- Цыпленок
СПЕЦИАЛЬНОСТЬ
- Молочная
- Конный спорт
- Галерея проектов
- КОММЕРЧЕСКИЙ
Коммерческие здания на EPS
Здания
- Офис / Розница
- Церкви / школы
Склад
- Рама столба
- Рама лестницы
- Галерея проектов
- ХРАНЕНИЕ В ХОЛОДИЛЬНИКЕ
Холодильные склады по EPS
- Таффи
- Energy Lok
- Тепловые двери
- Галерея проектов
- НАША КОМПАНИЯ
Energy Panel Structures Inc.
О нас
- Наша компания
- Производственные преимущества
- Награды
- Блог
- Брошюры
- Видео галерея
Работайте с нами
- Карьера в EPS
- Стать дилером EPS
Профессиональные ресурсы
- Руководство по построению СИП
- Технические характеристики
Где нас найти
- Свяжитесь с нами
- Выставки
- НАЧАТЬ
Что такое SIP-панели? | Extreme FAQ
Q: Что такое структурные изолированные панели?
A: Структурные изолированные панели (СИП) — это высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и легких коммерческих зданий.Панели обычно изготавливаются путем размещения сердцевины из жесткого пенополистирола между двумя структурными слоями из ориентированно-стружечной плиты (OSB). Для определенных целей можно использовать другой кожный материал. SIP производятся в условиях заводского контроля и могут быть разработаны специально для каждого дома. В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Построение с использованием SIP сэкономит ваше время, деньги и труд.
Q: Как работает процесс проектирования и изготовления структурных изоляционных панелей?
A: Строительство SIP-дома или коммерческого здания начинается со строительной документации.После того, как строительная документация попадает в руки профессионала Extreme, она преобразуется в рабочие чертежи SIP, на которых указаны размеры каждой отдельной панели. Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После того, как рабочие чертежи завершены, SIP изготавливаются и отправляются на строительную площадку для установки.
Q: Каков R-показатель структурных изолированных панелей?
A: R-значения для SIP зависят от толщины SIP и типа используемого материала сердечника.Статические R-значения, оценивают эффективность изоляционного материала. Однако они неточно описывают, как продукты работают в реальных условиях. Когда устанавливаются стекловолокно или другие типы изоляции, они устанавливаются вокруг элементов конструкции из дерева или металла, которые имеют очень плохие изоляционные свойства. Изоляционные материалы, устанавливаемые на месте, также подвержены дефектам при установке. Национальная лаборатория Ок-Ридж при Министерстве энергетики изучила и протестировала работу целых стеновых конструкций на больших участках.Полученные в результате данные о R-значении для всей стены показывают, что стена из SIP 4,5 дюйма с рейтингом R-14 превосходит стену 2 x 6 дюймов с изоляцией из стекловолокна R-19.
Q: Где я могу узнать больше о конструкционных изоляционных панелях?
A: Посетите ассоциацию Structural Insulated Panel Association (SIPA), и просмотрите публикации в интернет-магазине SIPA . «Строительство из структурных изолированных панелей» Майкла Морли и «Руководство строителя по структурно-изолированным панелям (SIP)» Джо Лстибурека — две популярные книги, содержащие огромное количество информации.
Q: Насколько быстрее я могу строить из структурных изолированных панелей?
A: SIP-дома возводятся быстрее, чем дома с традиционным каркасом. Правильно обученная бригада установки SIP может снизить затраты на рабочую силу более чем на 50 процентов по сравнению с традиционным каркасным каркасом, согласно исследованию третьей стороны, проведенному R.S. Означает единицу данных о конструкции тростника.
Панели могут изготавливаться размером 8 на 24 фута, поэтому можно быстро возводить целые стены, сокращая время высыхания.SIP могут поставляться готовыми к установке компонентов здания, когда они прибывают на рабочую площадку, что исключает время, необходимое для выполнения отдельных операций на рабочем месте по обрамлению, изоляции и обшивке стен с рамным каркасом. В панелях могут быть предварительно вырезаны оконные проемы, и в зависимости от размера может не потребоваться установка отдельного заголовка. Электрические желоба обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.
Q: Сколько трудозатрат можно сэкономить, используя структурные изолированные панели?
A: Поскольку модули SIP являются заводскими, количество дополнительных рамок требуется минимально.SIP всегда прямые и правдивые, гораздо меньше обратных вызовов, нет шпилек для отбраковки или необходимости выравнивать стены. SIP также обеспечивают однородную поверхность крепления для внутренней и внешней отделки.
Q: Сколько денег я могу сэкономить на конструкционных изоляционных панелях?
A: Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Превосходные R-значения для всей стены и герметичность здания, обеспечиваемая с помощью SIP, позволяют уменьшить размеры оборудования HVAC и минимизировать количество воздуховодов.Строители также могут значительно сократить объемы вывоза мусора и временного нагрева во время строительства. Домовладельцы, которые включают в себя другие энергоэффективные функции с SIP-конструкцией, могут получить выгоду от энергоэффективности дома SIP с сокращением затрат на отопление и охлаждение на 50 процентов или более, возможной квалификацией для энергоэффективной ипотеки и более высокой оценочной стоимостью.
Q: Сколько стоят структурные изолированные панели?
A: Информацию о ценах можно получить, связавшись с любым производителем или дилером / дистрибьютором SIPA.Однако цена материала не отражает экономию рабочей силы, которую можно получить при строительстве SIP. Исследование, проведенное R.S. Единица измерения Reed Construction Data показывает, что строительство с использованием SIP может снизить потребность в рабочей силе на 55% по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на удаление отходов на стройплощадке и экономию на оборудовании HVAC. Энергоэффективные здания SIP требуют более высокой рыночной цены из-за экономии на коммунальных услугах, которую они предлагают покупателям жилья. Если учесть все эти факторы, строительство с использованием SIP зачастую обходится дешевле, чем другие строительные системы.
Q: Насколько экологичны структурные изолированные панели?
A: Чрезвычайно! Все дело в энергоэффективности
Структурные изолированные панели — одна из самых экологически ответственных строительных систем. Оболочка здания из SIP обеспечивает высокий уровень изоляции и является чрезвычайно воздухонепроницаемой, что означает, что количество энергии, используемой для обогрева и охлаждения дома, может быть сокращено до 50 процентов. Энергия, которая питает дома и коммерческие здания, ответственна за большую часть парниковых газов, выбрасываемых в атмосферу.Уменьшая количество энергии, используемой в зданиях, архитекторы, строители и домовладельцы могут внести свой вклад в создание чистой окружающей среды в будущем.
Использование ресурсов
Изоляция, используемая в SIP, представляет собой легкий жесткий пенопласт, на 98% состоящий из воздуха, для производства которого требуется лишь небольшое количество нефти. Пеноизоляция, используемая в сердечниках панелей, производится с использованием вспенивающего агента, не содержащего CFC, который не угрожает озоновому слою земли.
Минимизация отходов
Так как SIP предварительно собираются на заводе, уменьшается количество отходов на стройплощадках, которые необходимо вывозить на свалки.Заводское производство часто выполняется с использованием программного обеспечения для оптимизации, и многие производители перерабатывают заводской лом для производства других пенопластов.
Q: Насколько прочны структурные изолированные панели?
A: Конструктивные характеристики SIP аналогичны характеристикам стальной двутавровой балки. Обшивка OSB действует как фланец двутавровой балки, а сердцевина из жесткого пенопласта обеспечивает стенку. Такая конструкция дает SIP преимущество при работе с плоскими сжимающими нагрузками. SIP могут быть разработаны для большинства приложений.
Q: Как поддерживаются структурные изолированные панели? Есть ли в панелях шпильки?
A: Для большинства приложений SIP структурно самодостаточны. Структурные характеристики СИП аналогичны характеристикам стальной двутавровой балки. Обшивка OSB действует как фланец двутавровой балки, а сердцевина из жесткого пенопласта обеспечивает стенку. Эта конструкция чрезвычайно прочна и исключает необходимость в дополнительном обрамлении. В тех случаях, когда точечная нагрузка от балки или коллектора требует дополнительной опоры, двухмерные шлицы из пиломатериалов или инженерные деревянные шлицы устанавливаются на месте в местах соединений панелей в плоскости.SIP также используются в качестве навесных стен для стальных или деревянных каркасных конструкций.
В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты. В кровельных приложениях SIP полагаются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, что позволяет использовать минимальное количество структурных опор.
Q: Как правильно выбрать размер оборудования HVAC?
A: Высокие изоляционные свойства SIP позволяют использовать меньшее оборудование HVAC.Работая с подрядчиком по ОВК, убедитесь, что его расчеты учитывают точную оценку типично низкого уровня инфильтрации воздуха в доме SIP. Правильный выбор размеров HVAC имеет решающее значение, потому что негабаритная система HVAC не сможет достичь стабильной скорости работы, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.
Q: Насколько важна вентиляция?
A: Здания из СИП чрезвычайно воздухонепроницаемы и требуют механической вентиляции.Системы вентиляции обеспечивают поступление свежего воздуха в здание в контролируемых количествах и выводят наружу влажный и несвежий воздух. Ограничивая воздухообмен регулируемыми системами вентиляции, дома SIP позволяют фильтровать весь входящий воздух от аллергенов и осушать, что способствует лучшему качеству воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении.
Q: Требуются ли пароизоляция в конструкционных изолированных панельных зданиях?
A: Воздушные барьеры или пароизоляция не требуются в зданиях из SIP, потому что должным образом герметичные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1.0 перм. Вдобавок пенопластовая сердцевина SIP является прочной и непрерывной по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в стенках полости.
Q: Как структурные изолированные панели улучшают качество воздуха в помещении?
A: Герметичность оболочки здания из SIP предотвращает доступ воздуха внутрь дома за исключением контролируемых количеств. Контролируемая внутренняя среда является одновременно здоровой и комфортной. Влажность можно легче контролировать в доме SIP, что делает дом более комфортным для жителей и менее подверженным росту плесени и пылевым клещам.
Q: Как структурные изолированные панели реагируют на огонь?
A: Нормы жилищного строительства требуют, чтобы изоляция из пенопласта была отделена от внутренней части здания материалом, который остается на месте в течение как минимум 15 минут воздействия огня. Структурные изолированные панели, облицованные гипсокартоном толщиной 0,5 дюйма, соответствуют этому требованию. Коммерческим строителям может потребоваться одна часовая огнестойкая стена или крыша, что достигается путем тестирования и внесения конкретной стены или крыши в список ASTM E119 в аккредитованном агентстве по сертификации.
Q: Блокируют ли структурные изолированные панели передачу звука?
A: Звукоизоляция стены из SIP зависит от толщины гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопласта. SIP особенно эффективны при блокировании высокочастотного шума, и большинство домовладельцев замечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно подавляются оболочкой здания SIP. Для многоквартирных и коммерческих зданий используется универсальный коэффициент передачи звука (STC) для определения звукового сопротивления стеновых конструкций.Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC более 50 для стен для вечеринок в многоквартирных домах.
В: Совместимы ли структурные изолированные панели с другими строительными системами?
A: SIP совместимы с другими системами здания. Стеновые панели могут устанавливаться на различные фундаментные материалы, включая заливной бетон, блоки или изолированные бетонные формы. Размеры SIP подходят для габаритных пиломатериалов и полностью совместимы с каркасом из палок.Строители могут выбрать постройку из стен из SIP и обычной стропильной крыши или из каркасных стен и крыши из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированной оболочки здания для деревянных каркасных конструкций.
Q: Какие соображения необходимо учитывать при строительстве с использованием структурных изолированных панелей по сравнению с обычным каркасом?
A: Большинство конструкций с SIP очень похожи на обычные конструкции. SIP принимают размерные пиломатериалы и скрепляются между собой скобами, гвоздями или шурупами.Правильная герметизация особенно важна в конструкции SIP. Все стыки необходимо заделать специальной герметизирующей мастикой SIP или пенопластом с низким расширением и / или лентой SIP. Пустоты между панелями и неиспользуемые электрические желоба необходимо заполнить пеной с низким расширением. В дополнение к герметизации, планирование и рассмотрение должны быть применены к обработке материалов. Хотя меньше 8 на 4 фута. панели могут быть установлены вручную, больше 8 на 24 фута. Панели требуют использования оборудования для разгрузки и установки.
Q: Можно ли изменить структурные изолированные панели на месте?
A: Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP.Панели можно разрезать с помощью балочной пилы или приспособления для резки балок к циркулярной пиле. Затем вспененный сердечник можно утопить для шлицевых или габаритных пиломатериалов, используя лопатку из вспененного материала с горячей проволокой или специальную угловую шлифовальную машину для углубления сердечника.
Q: Как устанавливаются электропроводка и приспособления?
A: Электрические провода протягиваются через предварительно вырезанные каналы внутри сердечника панелей, называемые «загонами». Производители вырезают пазы в процессе производства в соответствии с электрической схемой дома.Затем электрики могут использовать рыболовную ленту, чтобы пропустить провода через пазы панели, не сжимая изоляцию и не просверливая шпильки. Электропроводку можно также провести через кабельные каналы плинтуса и в полости за скошенной прокладкой на соединениях SIP «крыша-стена».
Q: Можно ли установить сантехнику в конструкционные изолированные панели?
A: Сантехника не должна располагаться в наружных стенах SIP из-за возможности конденсации или замерзания линий подачи в холодном климате.На этапе проектирования всю сантехнику следует перенести на внутренние стены. Если водопровод должен быть расположен на внешней стене, рекомендуется установить выемку на внутренней стороне стены, чтобы скрыть водопровод. Другой вариант — соорудить небольшой участок стены из обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходы, такие как DWV, можно прокладывать через SIP, если они тщательно загерметизированы для предотвращения проникновения воздуха.
Q: Как прикрепить сайдинг или другую внешнюю облицовку к структурным изоляционным панелям?
A: Строители должны проконсультироваться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить свой продукт к SIP.Поскольку в SIP используется очень мало массивной древесины, при креплении внешней облицовки часто требуется увеличенный график крепежа. Если производитель сайдинга не предлагает рекомендаций по прикреплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа. Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. Руководство строителя по конструкционным изоляционным панелям (SIP) содержит подробные сведения о креплении различных типов облицовочных материалов.За исключением металлического и винилового сайдинга, Руководство строителя рекомендует устанавливать все облицовки с дренажным зазором между облицовкой и атмосферостойким барьером в климате, где в среднем выпадает более 20 дюймов осадков.
Q: Можно ли использовать утопленные светильники в структурных изоляционных панелях?
A: Встраиваемые светильники никогда не следует встраивать в структурные изолированные панели. Чтобы установить встраиваемые светильники, необходимо соорудить внутренний потолок.
Q: Можно ли прикрепить кухонные шкафы к структурным изоляционным панелям?
A: Рекомендуется, чтобы производитель шкафа предоставил инструкции о том, как прикрепить свой продукт к SIP.Обычно требуется увеличенный график креплений. Другой вариант — установить за шкафами фанерные полосы, чтобы обеспечить дополнительную прочность крепления. Если производитель шкафа не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту использования крепежа, получив данные о возможностях отрыва застежки Extreme.
Q: Чувствительны ли структурные изолированные панели к насекомым?
A: Хотя термиты не питаются сердцевинами из пенопласта, были случаи, когда эти насекомые выдавливали сердцевины панелей и использовали их в качестве места для гнездования.Многие производители предлагают SIP с пеной, обработанной боратом, для защиты от термитов. Термитов также можно отпугнуть с помощью специально разработанной стальной сетки. Оба этих метода лечения очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как в случае с любой другой деревянной структурой.
Q: Подвержены ли структурные изолированные панели образованию плесени и грибка?
A: Воздухонепроницаемая оболочка здания из SIP является основой успешной стратегии контроля плесени.Чрезвычайно низкий уровень инфильтрации воздуха в зданиях SIP позволяет подавать входящий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Правильное осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой физически не может расти плесень. Помимо создания воздухонепроницаемой конструкции, SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.
Q: А как насчет кровли? Нужно ли вентилировать здание со структурно изолированной панельной крышей?
A: Область внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания.Нет необходимости предусматривать вентилируемый чердак под крышей из SIP, так как это может поставить под угрозу кондиционируемое пространство здания. Большинство производителей кровли указывают, как прикрепить свой продукт к SIP.
В: Нужно ли вентилировать здание со структурно изолированной панельной крышей?
A: Область внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под крышей из SIP, так как это может поставить под угрозу кондиционируемое пространство здания.Исследования, проведенные Building Science Corporation на тестовых домах в жарком климате, показывают, что включение чердака в кондиционируемое пространство позволило обеспечить более энергоэффективное кондиционирование помещения и снизить вероятность проблем, связанных с влажностью. Некоторые специалисты по строительной науке, такие как директор Building Science Corporation Джо Лстибурек, выступали за вентиляцию крыши, создавая воздушное пространство между панелями крыши SIP и кровельным материалом (известное как «холодная крыша»). Эта практика не является требованием для зданий из SIP, а является дополнительной мерой для повышения долговечности и влагостойкости здания.
:: SIP панель (Сэндвичи): свойства, структура, применение
Название «SIP панель» — это аббревиатура от английского layer in Structural Insulated Panel, что примерно переводится как «структурная изоляционная панель». Брус СИП по своей конструкции очень похож на сэндвич — пару панелей OSB (OSB), между которыми утеплитель из минеральной ваты или пенополистирола. Эти материалы, помимо отличных изоляционных свойств, также обладают хорошей звукоизоляцией.
Свойства SIP панелей:
- отличная изоляционная способность;
- звукоизоляция;
- силы;
- прочность;
- AG Нестойкость;
- легкий вес;
- экология;
- наличие.
Основное применение SIP-панелей, это каркасно-панельная конструкция, точнее говоря, каркасно-панельная. С появлением такого строительного материала, как СИП-панели, каркасно-панельное строительство получило еще один подвид, который называется каркасно-панельное строительство.
SIP bar, даем возможность решить следующие актуальные вопросы:
- для сокращения времени инозведения дома;
- для снижения затрат на строительство домов;
- позволяют строить каркасные дома вне зависимости от времени года;
- не требует использования тяжелой техники;
- не нужно вкладывать деньги в прочный фундамент;
- сохраняет дальнейшую операцию.
Изготовление SIP панелей
SIP-планка изготовлена заводским способом, путем склеивания под давлением плит пенополистирола между двумя плитами OSB (OSB). Такая конструкция образует «бутерброд» толщиной от 120 до 200 мм, толщина планки теоретически может быть больше, но именно этот формат приобрел наибольшую популярность в наших климатических условиях. Можно сказать, что такой конфигурации достаточно для комфортного проживания. Дом, построенный по канадской технологии.
Состав и характеристики СИП-планки
OSB (OSB) — это ориентированно-стружечная плита — лист, состоящий из нескольких слоев древесной стружки, которые склеиваются специальными молями с добавлением синтетического воска и борной кислоты.Каждый слой имеет разную ориентацию, внутри он выглядит продольно и поперечно. Такой способ укладки опилок обеспечивает большую прочность плит OSB (OSB). Сам пенополистирол достаточно прочный, при эксплуатации не трескается, в нем не превращаются микроорганизмы, грызуны и прочие вредители, он не гниет, не разлагается и не плесневеет. При этом полистирол позволяет воздуху циркулировать. Благодаря сочетанию пенополистирола и плит OSB, SIP-панели обладают высокой прочностью, долговечностью и экономичностью.Дома, построенные из СИП-панелей, можно эксплуатировать при температуре от -50 до +50 градусов по Цельсию, а доказанный срок службы таких построек превышает 40 лет. Многие разработчики считают, что проектный срок службы составляет не менее 80 лет, в которые можно смело верить.
Если вы решили использовать в строительстве SIP-планку, вам потребуются строительные крепежи (так называемая фурнитура). Настоятельно рекомендуем воспользоваться услугами DNStroy, ведь производство сэндвич-панелей и крепежных систем, а также их установка — это то, чем компания успешно занимается здесь 6 лет.
Подходят ли SIP для самостоятельной сборки?
Если вы начинаете проект самостоятельной сборки, вы, возможно, уже знаете, что ключ к успешному проекту без стресса — это тщательное исследование и планирование! Выбор правильных строительных материалов и метода строительства — важные ранние решения.
На этой неделе мы здесь, чтобы протянуть вам руку помощи в выборе метода строительства. Вы когда-нибудь слышали о SIP? Здесь вы можете узнать о них больше и понять, подходят ли они вам.
Что такое SIP?
SIP(структурные изолированные панели) — это предварительно изолированные панели с высокими эксплуатационными характеристиками, которые можно использовать для строительства стен, потолков и полов любого дома.
По своей структуре эти панели похожи на сэндвичи. «Хлеб» (два внешних слоя) изготавливается либо из цементно-стружечных плит (ЦСП), либо, чаще, из ориентированно-стружечных плит (OSB). «Наполнитель» представляет собой толстый жесткий кусок изоляции, например, из полиуретана. Все слои соединены вместе, что делает панели чрезвычайно прочными.
Большинство SIP производятся на заводе, а это означает, что они исключительно герметичны. По прибытии на место они готовы к использованию для отделки стен, полов или крыши. Они могут быть изготовлены для любого размера здания или сооружения и готовы к установке окон и дверей.
SIP-панелимогут быть покрыты другими строительными материалами, включая кирпич, камень, штукатурку и древесину. Некоторые из основных производителей SIP включают; Siptec, Sip Building Systems, Kingspan Tek и Build It Green.
Сколько стоят SIP?
Это главный вопрос, который волнует всех. К сожалению, по данным self-build.co.uk, строительство с использованием SIP обойдется вам примерно на 15% дороже, чем, скажем, обычный деревянный каркас.
Тем не менее, дома из SIP строятся на 60% быстрее, чем обычные конструкции, поскольку панели уже изготовлены заранее. Из-за того, что ваш дом будет закончен раньше, затраты на рабочую силу резко упадут, и это вполне может компенсировать вам дополнительные материальные затраты.
Преимущества SIP
Наряду с скоростью строительства и гибкостью производства , SIP добавляют множество преимуществ вашему самостоятельному построению. Самым полезным преимуществом в списке является экологическая устойчивость , которую он дает вам и вашему дому.
Меньше отходов образуется при строительстве с использованием SIP и очень мало энергии используется в процессе производства, что снижает общий углеродный след.Кроме того, расходы на отопление будут ниже за счет того, что СИП настолько герметичны. Производитель Siptec заявил, что пользователи смогут сэкономить около 40-60% на расходах на энергию .
SIPтакже сделают ваш дом прочнее — до 10 раз прочнее за счет этих легких панелей. Кроме того, прочные стены обеспечивают практически звукоизоляцию стен и удерживают прохладный и теплый воздух внутри. Удивительно, но использование панелей SIP даст вам дополнительных 10% площади в вашем доме из-за меньшей ширины стен.Если SIP используются и для изоляции вашей крыши, это может дать вам достаточно места, чтобы добавить дополнительный чердак или комнату с дополнительным пространством.
Недостатки
ОднакоSIP-панели склонны к повреждению от влаги , поэтому, если вы живете в дождливой или влажной местности, используйте панели с водонепроницаемыми поверхностями или фиброцементные панели.
Строительство с SIP требует точных измерений и небольших допусков.Здесь мало места для ошибки! Проблемы с центровкой и несоответствия в производственном процессе могут вызвать задержки. Рабочие чертежи должны быть точными относительно того, где в конструкции будут находиться окна и двери. Также полезно помнить, что не все SIP производятся одинаково, поэтому существует вероятность , что они будут несовместимыми .
Мы бы посоветовали вам найти строителя, имеющего опыт работы с SIP, потому что это очень точный метод строительства. Это может ограничить ваши возможности выбора подрядчика и, следовательно, затруднить получение конкурентоспособных предложений.
В поисках подходящего архитектора
Ключ к успешной самостоятельной сборке — это хорошее исследование и планирование, и было бы разумно привлечь вашего архитектора как можно раньше, чтобы помочь с этим. Выбор подходящего архитектора для самостоятельной сборки — важный первый шаг, но мы знаем, что поиск подходящего может быть чем-то вроде минного поля. Именно поэтому я и создал этот сайт в первую очередь! Зарегистрируйте свой проект ниже, и мы поможем вам в кратчайшие сроки найти подходящего человека для вашего проекта…
Эмили Дизайн для меня
Подпишитесь на доску Design for Me New Build Ideas на Pinterest.
В чем разница между структурной изолированной панелью (СИП) и изолированной бетонной опалубкой (ICF)?
Строители и владельцы недвижимости все больше интересуются энергоэффективными технологиями зеленого строительства, такими как использование структурных теплоизоляционных панелей или изолированных бетонных форм. Поэтому важно установить разницу между конструкционной изоляционной панелью (СИП) и изолированной бетонной опалубкой (ICF).
Структурные изолированные панели
Структурная изолированная панель (СИП) состоит из двух структурных облицовок, между которыми находится пенопласт.Наружные слои обычно состоят из плит с ориентированной стружкой (OSB). SIP — это панели, изготавливаемые по индивидуальному заказу, точно изготовленные на заводе по требованию архитектора или дизайнера. Они представляют собой энергоэффективную и экономичную альтернативу традиционному деревянному каркасу. Этот популярный легкий продукт для экологичного строительства снижает количество отходов на стройплощадке и позволяет использовать меньшие системы отопления, вентиляции и кондиционирования воздуха.
Изолированные бетонные формы
Изолированная бетонная форма (ICF) представляет собой штабелируемую модульную единицу.Некоторые сравнивают строительство ICF без использования раствора со строительством с помощью Legos. Блокирующие пенопластовые изоляционные панели заполняются бетоном, часто армированным арматурой. Строительные системы ICF имеют жесткую теплоизоляцию с высоким значением R и устойчивы к стихийным бедствиям, включая наводнения, лесные пожары и ураганные ветра.
Сравнение SIP и ICF Construction
Дизайнеры часто предпочитают конструкции ICF в более теплом климате и в ситуациях, когда важна превосходная звукоизоляция.В то же время легкие предварительно изготовленные SIP легче установить, что снижает затраты на рабочую силу на месте. Строительство ICF требует более активных действий на объекте, особенно установки арматуры и заливки бетона.
В целом конструкция из SIP обеспечивает более высокий рейтинг изоляции. Большая тепловая масса утепленных бетонных панелей делает их более подходящими для более теплого климата. В более холодном климате тот факт, что SIP легче нагревается, является преимуществом. Иногда стены ICF комбинируют с потолками SIP, чтобы воспользоваться относительными преимуществами каждого из них.Стеновые системы ICF очень прочные, а потолки SIP улавливают поднимающееся тепло с большей эффективностью.
Эти две строительные системы также имеют сходство по сравнению с традиционными деревянными каркасными конструкциями. Обе системы значительно снижают вероятность образования тепловых мостов, характерных для стен с обычными каркасами. При строительстве как ICF, так и SIP учитываются новые, более строгие строительные нормы, призванные снизить потребление энергии и выбросы углерода. Хотя как SIP, так и ICF обычно используются в жилом и малом коммерческом строительстве, ICF часто выбирают, когда высота конструкции превышает два этажа, в значительной степени из-за дополнительной прочности интегрированного бетона.
Узнать больше
Чтобы получить дополнительную информацию или узнать об изоляции, свяжитесь с USI в Интернете, чтобы найти ближайший к вам филиал и получить бесплатное ценовое предложение. USI верит в совершенство на каждом этапе процесса и раз за разом гарантирует своевременное выполнение и качество обслуживания.
