Сип панель это: Из чего состоит СИП панель: Составляющие компоненты и преимущества

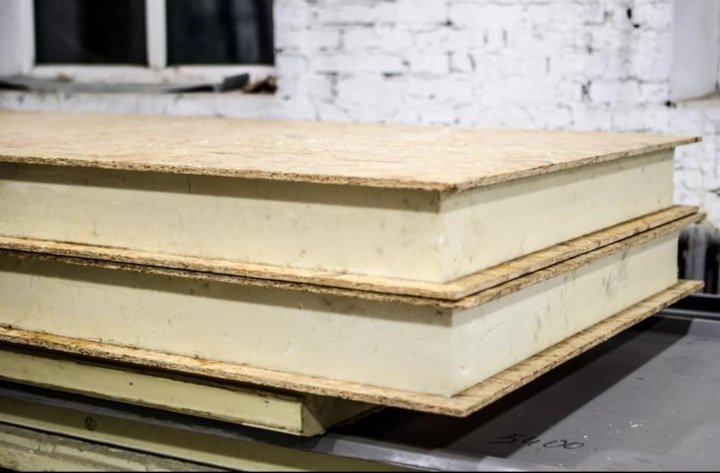

Что такое СИП (SIP) панель

В классическом варианте SIP-панель состоит из слоя утеплителя — пенополистирола ПСБ-С25 и, приклеенных под давлением прочным полиуретановым клеем с двух сторон, деревянных плит ОСП — OSB-3.

  • СИП (SIP) — технология строительства домов из энергоэффективных конструкционно-теплоизоляционных панелей (КТП = Structural Insulated Panel = SIP).

  • СИП (SIP) — это прочность. Не излишняя, как в случае камня, но более чем достаточная. Одна отдельно взятая сэндвич-панель (размерами 2,80 х 1,25 х 0,174), без какого-либо дополнительного усиления в виде соединительного бруса, выдерживает вертикальную нагрузку до 28,5 тонн.

  • СИП (SIP) — это надежность. Дома, построенные по этой технологии на этапе ее только лишь зарождения, простояли уже более 70 лет. А технология СИП (SIP), как и любая другая, совершенствуется с каждым годом. Строить по такой технологии гораздо проще — домокомплект (т.
    е. «силовая» составляющая будущего дома) изготавливается промышленным способом в заводских условиях.
  • СИП (SIP) — это энергоэффективность. Стены и перекрытия на 80-90% состоят из утеплителя. А толщина и характеристики самого утеплителя таковы, что не только превосходят по «теплотехнике» большую часть стен, возводимых по другим технологиям, но и позволяют реально экономить в дальнейшем на отоплении дома.

  • СИП (SIP) — это свобода в архитектуре и применении отделочных материалов. Причем конструктивные особенности панелей позволяют производить большую часть отделочных работ с меньшими трудо- и мат-затратами, чем в случае других технологий строительства.

  • СИП (SIP) — это экономичность. Стоимость самих материалов сравнима (либо меньше) со стоимостью материалов для строительства из, например, газобетона или того же бруса. Но в стоимости и объемах комплектующих, стоимости составных элементов строительства (таких, как фундамент), сроках строительства и, как следствие, стоимости и объеме самих строительно-монтажных работ, стоимости утепления конструкции,стоимости отделочных работ, и, как уже упоминалось, стоимости дальнейшей эксплуатации дома.
    .. Во всем этом технология СИП (SIP) побеждает в «схватке» с любой другой технологией строительства.

Прочность СИП (SIP) панели

Принципиальное отличие СИП(SIP) панели состоит в том, что утеплитель в ней играет ключевую роль в обеспечении прочности всего элемента. Сама по себе тонкая деревянная плита OSB-3 (ОСП-3) может выдержать большую продольную растягивающую нагрузку, но при продольном сжатии легко изгибается (выпучивается, теряет устойчивость). О несущей способности пенополистирола марки 25 в качестве материала стен говорить вообще не приходится (хотя в Японии уже строят одноэтажные дома из пенополистирола). Но если эти материалы объединить в сэндвич-конструкцию, то получится удивительно прочная SIP панель:

В процессе склеивания SIP под прессом плиты ОСП-3 становятся плоскими (теряют начальный прогиб), а плотный пенополистирол вынуждает обе плиты ОСП-3 работать под нагрузкой совместно. При продольном сжатии (и при сдвиге) пенополистирол не позволяет выпучиваться обшивке, которая принимает всю нагрузку на себя. Эффект хорошо известный любому специалисту по прочности (устойчивости) тонкостенных конструкций.

Испытания промышленно-изготовленных СИП-панелей показали, что они выдерживают продольную нагрузку более 10 тонн на погонный метр. Представьте себе пятиэтажный дом, в котором нижний этаж собран из СИП-панелей, а на нём четыре этажа кирпичных стен толщиной полметра! Поэтому 2х-этажный индивидуальный дом из СИП-панелей получается сверхпрочным.

Важно! Высокая несущая способность СИП-панели обеспечивается не только её удачной конструкцией. Большое  значение имеет качество изготовления СИП-панелей:  прочность клееного соединения утеплителя с плитами и прочность самого утеплителя!

Небольшой одноэтажный домик из SIP выдерживает нагрузку 315 тонн,
превышающую вес аэробуса Боинг-747 в полтора раза!

При поперечном изгибе благодаря пенополистиролу одна плита обшивки SIP сжимается, а другая растягивается как полки у балки двутаврового сечения, что обеспечивает жесткость SIP на изгиб. Испытания показали, что SIP выдерживает давление в поперечном направлении больше 2 тонн.

Проверка SIP-панели на прочность

Это более чем достаточно. По СНиП расчетная нагрузка на эксплуатируемое перекрытие составляет 150 кг/м2, расчетная максимальная снеговая нагрузка для Московского региона — 180 кг/м2. В стенах, перекрытиях и крыше индивидуального дома СИП-панель имеет многократный запас прочности по поперечной (эксплуатационной, снеговой и ветровой) нагрузке. Благодаря этому свойству стало возможно строительство домов с «модной» в наши дни эксплуатируемой кровлей.

OSB-3

Плиты OSB-3 это современный материал, представленный на рынке США  в 1978 году как замена плитам ДСП и фанере. OSB (Oriented Strand Board) – это спрессованная под давлением и при температуре 500оС плита с ориентированной плоской щепой.

Сегодня  в развитых странах OSB-3 — основной материал для строительства жилых и коммерческих зданий на основе деревянного каркаса. Применяется в основном для обшивки каркаса. Материал настолько хорош, что даже вытесняет древесину из таких элементов каркаса как балки перекрытий. Двутавровые балки со стенкой из OSB-3 по прочности и жесткости могут поспорить с массивным деревянным брусом.

OSB-3 — древесная плита, разработанная специально для строительства, однако в настоящее время OSB находит все более широкое применение и в мебельной промышленности, вытесняя фанеру и ДСП, главным образом, из силовых элементов мебели.

Уникальные физико-механические параметры плиты объясняются размерами и характером укладки щепы – длинные тонкие щепы (длина – до 140 мм, толщина – до 0,6 мм) укладываются в ковре тремя слоями. Внешние слои образуются щепой, ориентированной параллельно длине готовой плиты. Во внутреннем слое щепа укладывается перпендикулярно длине готовой плиты. Благодаря такой ориентации плоской щепы мы получаем конструкционный материал с анизотропными свойствами – повышенной прочностью на изгиб и повышенной упругостью вдоль главной оси плиты.

По сути, OSB – это «улучшенная древесина» – более прочная и эластичная за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон всвязи с естественными условиями роста дерева.

Связующие натуральные смолы и специальная обработка поверхности обеспечивают водо- и огнестойкость плит, значительно превышающие сходные характеристики массива древесины. Плиты OSB-3 устойчивы к изменению погодных условий (влажность, температура), легко обрабатываются любым инструментом, предназначенным для работы с древесиной.

Теперь по выбору материалов для производства SIP. Сэндвич-панели можно изготовить не только из плит OSB-3 и пенополистирола ПСБ. Вариантов много. Например, за рубежом можно встретить SIP панели с обшивкой OSB-3 с одной стороны и металлом с другой. Применяются такие панели для строительства крыш.

Уже много лет за рубежом и в России предпринимаются безуспешные  попытки заменить плиты OSB-3 в конструкции СИП-панели на негорючие плитные материалы на основе минерального связующего, такие как цементно-стружечные плиты (ЦСП), фибролитовые плиты, стекломагниевые листы (СМЛ) и др.

Только ленивый не думал об усовершенствовании конструкцииСИП- панели. Однако классический вариант SIP из утеплителя ПСБ-25С и плит OSB-3 получил наибольшее распространение в индивидуальном жилищном строительстве как оптимальный вариант. К примеру, в 2007 году в США и Канаде было произведено 6,5 млн. квадратных метров SIP, и только 3% составила доля панелей, в которых использовались вкачестве обшивки материалы на основе цемента, гипса и других.

Применяемые для строительства жилых домов плиты OSB-3 по уровню эмиссии формальдегидов относятся к высшему европейскому классу экологической безопасности E1, т.е. по экологичности мало отличаются от массива древесины, считающейся эталоном здорового материала.



ПСБ-С25



Утеплитель ПСБ — это один из видов пенополистирола. Аббревиатура технического названия материала «пенополистирол суспензионный беспрессовый». Зарубежное название — Expanded Polystyrene  (EPS). Мировой лидер по производству и применении в строительстве — Германия.

Современные научные исследования позволяют утверждать, что ПСБ, как и многие другие полистиролы,  безвреден для здоровья человека. Многие продукты, что мы употребляем в пищу, сегодня хранится в пенополистирольной упаковке.

Вопреки распространенному мнению, при горении ПСБ выделяет меньше токсичных веществ, чем древесина. Специальные добавки делают пенополистирол самозатухающим (буква С в конце аббревиатуры ПСБ-С).

С другой стороны, ПСБ-С25, который на 98% состоит из воздуха, заключённого в ячеистую матрицу — один из лучших утеплителей. Цифра 25 после аббревиатуры ПСБ-С характеризует плотность материала в кг/м3 по классификации ГОСТ.



Что такое СИП (SIP) панели. |

Термин СИП панель происходит от английского SIP (Structural Insulated Panel – структурно изолировонная панель). СИП панели являются одним из видов сэндвич панелей. Сэндвич панели (англ. sandwich — многослойный бутерброд) – это строительный материал, имеющий, как правило, трехслойную структуру, состоящую из двух слоев жесткого материала и слоя утеплителя между ними. В качестве внешних прочных слоев используется металл, ПВХ, ЦСП, фибролитовые плиты и т.п., в качестве утеплителя используется минеральная вата и некоторые виды пенопластов.

СИП панели (SIP панели) состоят из двух ориентированных стружечных плит ОСП (или OSB) между которыми под давлением вклеивается слой твердого утеплителя, обычно пенополистирола.  Толщина утеплителя может быть от 50 до 300 мм, чаще всего используется пенополистирол толщиной 100, 150 и 200 мм. Толщина применяемых ОСП плит 9 или 12 мм.  Стеновые панели имеют ширину 1250 мм и длину 2500, 2800 и 3000 мм.

Для кровли используют панели шириной 625 мм и длинной 2500, 2800 и 3000мм.

Свойства самих материалов, из которых изготавливают СИП панели, и сам принцип соединения разных по свойствам материалов в одно целое дают возможность получить строительный материал с большим перечнем превосходных характеристик. Вместе с не высокой стоимостью самих панелей это делает SIP технологию наиболее привлекательной и перспективной для малоэтажного строительства.



  • Хорошая теплоизоляция.

    Панели обладают высокими теплоизоляционными характеристиками, что позволяет снизить затраты на отопление в 6-8 раз по сравнению с домами построенными по традиционным технологиям.  В домах, построенных по SIP технологии комфортно, они быстро прогреваются и долго сохраняют тепло.

  • Прочность и небольшой вес.

    Показатели прочности панелей превосходят все строительные нормы. Дома построенные из СИП панелей очень хорошо противостоят землетрясениям, ветровым и снеговым нагрузкам.

    Небольшой вес дает возможность строить СИП дома на легком фундаменте, что существенно уменьшает затраты на строительство.

  • Технологичность.

    При достаточно крупных размерах (3,125 м2) панели обладают небольшим весом (60 кг) и хорошо поддаются обработке обычным деревообрабатывающим инструментом. Это дает возможность сократить сроки строительства (сборка коробки дома 1–2 недели) и обойтись без тяжелой строительной техники, что снижает стоимость строительства. Кроме того панели очень ровные, после сборки дома получаются идеальные стены, которые не требуют дополнительного выравнивания, а это упрощает и ускоряет отделку дома.

  • Долговечность.

    Пенополистирол и плиты OSB сами по себе очень долговечны, они не рассыхаются, не трескаются и практически не впитывают воду. В панелях не скапливается влага, поэтому они не гниют и не разрушаются при промерзании. Проверенный на практике срок эксплуатации каркасных домов из СИП панелей составляет более 50 лет.

  • Пожаробезопасность.

    При изготовлении СИП панелей используется самозатухающий пенополистирол марки ПСБ-С. Он не поддерживает горение и при отсутствии внешнего пламени затухает в течение 4-5 секунд. Плиты OSB-3 не поддерживают горение. Стены из СИП панелей способны противостоять пожару в течение 45 минут, что отвечает противопожарным нормативам.

  • Экологичность.

    Материалы, из которых изготавливаются СИП панели, являются экологически безопасными. Они не выделяют вредных веществ, в них не заводится плесень и грибок. Это подтверждено многочисленными исследованиями, проведенными в разных странах, и подтверждено соответствующими сертификатами. Эти панели рекомендуют использовать при строительстве социальных и медицинских учреждений.



Наиболее важными характеристиками строительных материалов являются прочность и низкая теплопроводность. Как правило, это взаимоисключающие свойства. Материалы, обладающие высокой прочностью, имеют низкие теплоизоляционные свойства (металл, кирпич, бетон).

А утеплители не обладают прочностью, так как это пористые и легкие материалы. Теплоизоляционные свойства обычных строительных материалов повышают за счет увеличения «пористости» (пенобетон,  поризованный кирпич и т.п.). При этом существенно снижается прочность материала, а добиться существенной теплоизоляции не получается.

Хороших результатов можно достичь, используя конструкции из двух материалов, один обеспечивает теплоизоляцию, другой обеспечивает прочность конструкции. Например, кирпичный дом, утепленный снаружи пенопластом или минватой. Но подобное сочетание приводит к усложнению технологии строительства и соответственно увеличению стоимости здания.

Идея создать конструкционную панель, которая бы сочетала в себе прочность и хорошую теплоизоляцию возникла в 1935 году. Инженеры «Лаборатории лесной промышленности» из города Мэдисон (США) предложили принцип послойного соединения разных по своим свойствам материалов, по принципу «сэндвича». В качестве внешних слоев они использовали фанеру, пространство между которыми было заполнено утеплителем.   Год спустя, американский архитектор Фрэнк Ллойд Райт разработал концепцию недорого североамериканского дома для среднего класса.  В рамках проекта он построил несколько таких домов, в которых использовал экспериментальные сэндвич-панели. Эти панели были толщиной 57 мм и состояли из трех слоев фанеры и двух слоев гудронированной бумаги между ними в качестве утеплителя.

Ключевым моментом в становлении СИП технологии стало изобретение концерном BASF «революционного утеплителя» – Styropor (вспененный пенополистрол). Это произошло в 1951 году. А годом позже американский архитектор Элден Б. Доу предложил использовать пенополистирол в качестве утеплителя для СИП панелей. Процесс изготовления панелей был достаточно длительным и потому технология широкого распространения не получила.

В 1960 году компания Alside Home Program усовершенствовала технологию производства панелей, что позволило сократить процесс изготовления с нескольких часов до 20 минут. Это существенно снизило себестоимость и повысило конкурентность новой технологии.

В 1982 году на заводе компании Edison OSB была изготовлена первая партия ориентировано-стружечных плит. Высокие физико-механические свойства этих плит позволили заменить клееную фанеру, в том числе и при изготовлении SIP панелей. C тех пор СИП технология стала существовать в том виде, в котором мы знаем ее сейчас.

Преимущества и типы структурных изолированных панелей

Дом Строительные материалы и изделия Архитектурные изделия Преимущества и типы структурных изолированных панелей

Структурно-изолированные панели

Структурно-изолированные панели (SIP) представляют собой высокопроизводительную строительную систему для жилого и легкого коммерческого строительства. Они использовались для возведения стен, потолков и полов в жилых и легких коммерческих помещениях. Они представляют собой тип системы композитных сэндвич-панелей, которая образует изолирующий сердечник. Панели состоят из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовками, обычно ориентированно-стружечными плитами (OSB). SIP изготавливаются в условиях заводского контроля и могут быть изготовлены практически для любого проекта здания. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания. SIP имеют не только высокие значения R, но и высокое отношение прочности к весу. SIP обычно состоит из пенопластовой изоляции толщиной от 4 до 8 дюймов, зажатой между двумя ориентированно-стружечными плитами (OSB) или другими конструкционными облицовочными материалами.

Производители обычно могут изготавливать материалы внешней и внутренней обшивки в соответствии с требованиями заказчика. Облицовка приклеивается к пенопластовому сердечнику. Затем панель либо прессуют, либо помещают в вакуум, чтобы соединить оболочку и сердцевину вместе. Структурные изолированные панели состоят из изолированного пенопластового сердечника между двумя жесткими плитами обшивки. Пенопласт обычно представляет собой один из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR). При использовании пенополистирола и пенополистирола сборка ламинируется под давлением. В случае PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением. Наиболее распространенными обшивочными плитами являются ориентированно-стружечные плиты (OSB). К другим материалам обшивки относятся: листовой металл, фанера, фиброцементный сайдинг, плиты из оксида магния, обшивка из стекловолокна, гипсовая обшивка и композитные конструкционные сайдинговые панели.

Преимущества конструкционных теплоизоляционных панелей

Качественно построенный дом с использованием SIP-панелей будет иметь более плотную оболочку здания, а стены будут иметь более высокие изоляционные свойства, что приведет к уменьшению сквозняков и снижению эксплуатационных расходов. Кроме того, из-за стандартизированного и универсального характера SIP время строительства может быть меньше, чем для каркасного дома, а также требуется меньше мастеров. Панели можно использовать в качестве пола, стены и крыши, при этом использование панелей в качестве полов имеет особое преимущество при использовании над неизолированным пространством внизу. Его преимущества включают в себя;

  • Может использоваться во внутренних и наружных стенах, полах и поверхностях крыш.
  • Устраняет необходимость в фермах крыши.
  • Эквивалентные значения U могут быть достигнуты при более тонких стенках
  • Хорошая несущая способность
  • Устойчивость к плесени
  • Боковая прочность
  • Самое высокое значение R/дюйм; прочность
  • Водонепроницаемость

Типы конструкционных теплоизоляционных панелей

Теплоизоляционные панели из пенополистирола

Панели из пенополистирола (EPS) действуют как изоляционная панель в композитных сэндвич-панелях с изоляцией из пенополистирола (EPS) в качестве сердцевины. Панели EPS имеют множество применений в строительной отрасли. Их можно использовать для изоляции полых стен, воздуховодов и пола, заполнения пустот, поднятия пола и упаковки. Панели высокой плотности рекомендуются для изоляции и поднятия пола. Панели низкой плотности, обладающие хорошими свойствами упругости, могут использоваться для упаковки. Панели EPS изготавливаются с использованием шариков полистирола, которые расширяются до их размера с помощью химического процесса с использованием тепла. После того, как они сплавлены, они сжимаются между листами PPGI в различные размеры блоков EPS с помощью разных форм. Они далее сокращены и сформированы для различных отраслевых требований. Они также настраиваются и могут быть изготовлены с различной плотностью в соответствии с требованиями клиента. Панели EPS являются жизнеспособным вариантом благодаря своей прочности и долговечности и лучше всего подходят для стен, а также для кровли.

Пенополистирольные изолированные панели

Полиуретановые изолированные панели

Полиуретановые изоляционные панели универсальны и могут использоваться для внутренних и наружных стен, перегородок, крыш, потолков в коммерческих, промышленных или жилых зданиях, складах, холодильных и чистых помещениях, на заводах. здания, сборные контейнеры и бытовки. Полиуретановые панели особенно эффективны в таких отраслях, как пищевая промышленность, холодильная промышленность, фармацевтика и хранение лекарств, рыбная и молочная промышленность и т. д. Изолированные перегородки позволяют разделить внутреннее пространство на зоны с прохладной и нормальной температурой.

Теплоизоляционные панели из полиуретана

Теплоизоляционные панели из прессованной соломы

В отличие от других панельных материалов, они изготавливаются из возобновляемых и переработанных сельскохозяйственных отходов. Они экологически безопасны и обеспечивают отличную теплоизоляцию, сохранение тепла и звукоизоляцию, а также высокую устойчивость к плесени, вредителям и огню.

Теплоизоляционные панели из прессованной соломы

Применение конструкционных теплоизоляционных панелей

  • Скатные крыши
  • Стены
  • Больницы
  • Школы
  • Рестораны
  • CAMP
  • Склады

Заключение

SIP -панели, которые навязываются на основе ветви, не насильственные для навязчивой насыщенной вкладчики. ОСБ). Другие материалы кожи могут использоваться для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть разработаны по индивидуальному заказу для каждого проекта. SIP-панели обеспечивают непревзойденную изоляцию и воздухонепроницаемость, что снижает затраты на электроэнергию в течение всего срока службы здания. Оболочка здания SIP имеет минимальные тепловые мосты и обеспечивает отличную воздухонепроницаемость.

Предыдущие гидравлические экскаваторы Articlenew Гидравлические экскаваторы предлагают оптимизированную производительность и низкую эксплуатационную стоимость

Следующие формы Articlemil Nadu, чтобы пройти для зонда мошеннической регистрации недвижимости. БОЛЬШЕ ИСТОРИЙ

Структурные изолированные панели

Структурные изолированные панели (SIP)

Структурные изолированные панели (SIP) представляют собой еще один выбор для строителей, которые ищут альтернативу стенам R-30 (или выше) для одно- и многоквартирного строительства.

Несмотря на то, что система SIP существенно отличается от более типичных методов строительства ICF, SIP могут достигать столь же впечатляющих результатов с экономической эффективностью, если проектировщик и строитель хорошо понимают характер продукта, его переменные и его ограничения.

SIP представляют собой изготовленные «сэндвич-панели», чаще всего с двумя внешними сторонами из ориентированно-стружечной плиты (OSB), покрывающие сердцевину из пенополистирольной изоляции (EPS).

Материал, используемый для наружных поверхностей и пенопластового наполнителя, может варьироваться в зависимости от производителя и желаемых свойств конечной стеновой системы. Альтернативные изоляционные наполнители включают экструдированный полистирол (XPS), полиизоцианурат и полиуретан.

В дополнение к поверхностям OSB некоторые производители либо специализируются, либо предлагают альтернативные варианты, такие как фанера, соломенная плита и цементная плита.

Панели с внутренней отделкой из гипсокартона или шпунтованные сосновые доски также доступны, но они легко повреждаются во время транспортировки и укладки, и с ними нужно обращаться осторожно. Общая толщина пенопластового сердечника (и, следовательно, достигаемое значение R) также варьируется и обычно доступна в размерах, близко имитирующих традиционные каркасные стены.

Стандартная толщина сердцевины из пенопласта: 3-1/2″, 5-1/2″, 7-3/8″ и 9-3/8″.

Общее номинальное значение теплопроводности стены SIP зависит от ее толщины и типа используемой изоляции ядра. Обычно пенополистирол составляет R-4 на дюйм, XPS — R-5 на дюйм, а полиизоцианурат и полиуретан — примерно R-6,5 на дюйм (сердечники с более высоким значением R соответственно дороже).

Соображения по проектированию и планированию здания

SIP, как следует из названия, являются панелями, и поэтому они гораздо более эффективны, если строительный проект, для которого они предназначены, был специально спланирован так, чтобы быть удобным для использования с панелями.

Это влечет за собой простую по форме конструкцию здания без чрезмерных изгибов, выпуклостей, углов, отличных от 90 градусов, и где проемы ограждающих конструкций спланированы в соответствии с размерами панелей.

SIP можно использовать практически для любой конструкции дома, но при планировании без панелей количество отходов, внутренних стоек, перемычек и пиломатериалов из конструкционных панелей быстро складывается, уменьшая стоимость и преимущество в производительности более оптимизированной конструкции. .

Использование стандартной высоты одинаково важно для контроля затрат и минимизации отходов. Поскольку самая большая панель доступна в размере 8 x 24 фута (исходя из ограничений доступного производства OSB), горизонтально расположенные SIP имеют максимальную высоту стены 96”.

Соответственно, вертикальные SIP-панели имеют максимальную ширину 96 дюймов, но их можно использовать на всю высоту для создания стен высотой 8, 9 или даже 10 футов.

Из-за своей более хрупкой природы SIP из цементных плит имеют более ограниченные размеры, чем SIP из OSB, с типичными размерами 3 х 8 футов, 3 х 9 футов и 3 фута х 10 футов и поэтому всегда размещаются вертикально.

SIP — многие проекты домов можно возвести за один день.

Для недорогого жилья с потолками высотой 8 футов лучше всего подходит панель длиной 24 фута с наименьшим количеством отходов, стыков и соединений.

Для более высоких стен панель высотой 9 футов или 10 футов x 8 футов шириной покрывает наибольшую площадь с наименьшим количеством элементов. У больших панелей есть один недостаток: для их установки необходим кран из-за соображений веса. Небольшие панели могут быть подняты бригадой без крана.

Для большинства применений SIP предварительно вырезаются на заводе производителя на основе чертежей дома. Эти системы обычно автоматизированы и связаны с внутренними отделами САПР, которые создают оптимизированные макеты панелей для домов.

Коллекторы, стойки, проемы и другие элементы могут быть установлены на заводе до отгрузки. Затем панели последовательно нумеруются (№1 — панель, которую нужно установить первой и т. д.) и доставляются на место проведения работ для сборки.

Многие проекты домов можно построить за один день. Чрезмерно сложные конструкции потребуют больше времени для сборки на месте, больше индивидуальной работы на месте и приведут к большему расходу материалов.

Для малобюджетных проектов также доступны необрезные панели. Они могут подойти для очень простых прямолинейных планов, где резка на месте не отнимет слишком много времени.

Резка SIP на месте не представляет сложности, но требует специальных методов и оборудования из-за толщины панелей и их немонолитного характера. Это особенно верно для более толстых панелей, которые необходимы для стен R-30.

Максимальное температурное воздействие.

Хотя обычно это не является проблемой для вертикальных стеновых сборок, SIP имеют верхние пределы температурного воздействия, основанные как на ограничениях вспененного заполнителя, так и на клеях, используемых для соединения заполнителя с обшивкой. Выше этих температур сердцевина может деформироваться, снижая структурную ценность сборки. Стандартные температуры, которые нельзя превышать для плит OSB/EPS SIP, обычно составляют около 160°F.

Различные сборки материалов будут иметь разные ограничения и должны быть подтверждены на ранней стадии планирования. Верхний температурный предел может быть критической проблемой при использовании SIP-крыш в жарком климате, где температура настила крыши в летнее время может легко превысить 160°F.

Верхняя и нижняя пластины. Горизонтально по верхнему и нижнему краю СИП вставляется не менее одной 2-х пластины. Нижняя плита устанавливается на месте до того, как панель устанавливается и крепится к плите или настилу пола, при этом нижняя часть SIP вспахивается, чтобы принять ширину пенопластовой плиты 2 на.

Верхняя пластина из вспененного материала устанавливается в верхней части стеновой сборки SIP и служит для связывания верхней части соседних панелей вместе, как связующая балка. Затем устанавливается вторая заглушка во всю ширину. Как правило, это 2-х элементная пластина, накладная пластина крепится к верхней поверхности верхней пластины и соответствует полной толщине SIP, перекрывая облицовки с обеих сторон панели (рис. 13). Заглушка перекрывает стыки верхней пластины в углах и перекрывает неугловые стыки верхней пластины на 24 дюйма.

Конструктивные соображения

Структурные изолированные панели используют принципиально иную конструктивную концепцию, чем традиционные здания с деревянным каркасом. В то время как конструкция деревянного каркаса на самом деле представляет собой усовершенствование древней практики стоечно-балочного строительства с использованием множества небольших стоек вместо нескольких больших, SIP теоретически представляют собой структурную диафрагму, способную выдерживать непрерывную линейную нагрузку без преимущества сообщения.

Вместо этого вертикальные осевые нагрузки равномерно передаются по верхней поверхности SIP и передаются вниз через структурные обшивки. Сердечники пенопластовой изоляции удерживают обшивку отдельно и в постоянной вертикальной плоскости без значительного изгиба.

Если обшивки могут быть закреплены в вертикальном положении, ограничивающим фактором становится прочность на сжатие конструкционных обшивок. Большинство производителей предоставляют диаграммы нагрузок для нормативного проектирования стеновых систем SIP в типичных жилых помещениях.

На самом деле, SIP-дома представляют собой сочетание панельно-диафрагменной нагрузки и сосредоточенной точечной нагрузки. Каждый раз, когда непрерывность поверхности панели прерывается, например, при большом оконном проеме или при воздействии точечной нагрузки сверху, точечная нагрузка будет превышать прочность на сжатие области, на которую она опирается, а конструкционная стойка потребуется.

Поскольку структурные стойки, вставленные в SIP-стены, полностью раскреплены по отношению к их меньшему размеру, грузоподъемность данной стойки будет выше в SIP-стене, чем в стандартной каркасной конструкции.

Здания SIP могут достигать исключительных уровней поперечной прочности и поэтому отлично подходят для суровых условий, таких как зоны ураганного или сейсмического риска.

Несмотря на то, что базовая концепция SIP-стен совместима с высокими боковыми нагрузками, конструкция здания должна учитывать эти преимущества. Как и в случае любой настенной системы, ничто не заменит предварительное планирование для достижения желаемого результата.

Соображения долговечности и влажности

Здания SIP, доведенные до их наиболее эффективных конфигураций, будут полагаться на действие диафрагмы внутренней и внешней облицовки для большинства осевых нагрузок. Эта зависимость от структурных облицовок означает, что, в отличие от обычных каркасных стен, встроенная избыточность вертикальной нагрузки не существует.

При нарушении облицовки нарушается структурная способность всей стеновой системы. По этой причине правильный выбор материалов и правильная детализация для контроля влажности имеют первостепенное значение.

Защита от скопления воды и паров влаги является важным фактором, особенно в климатических условиях со значительным количеством осадков. Дренажные плоскости, атмосферостойкие барьеры, оклады, сайдинг и отделка, наружная герметизация, а также наружные аксессуары и проходы в стенах — все это требует внимания как при планировании, так и при выполнении.

Защита от насекомых и дереворазрушающих организмов также важна, как и при типичной каркасной конструкции. Обычные передовые методы для обоих методов по существу одинаковы, включая сборку, обработанную боратом, в зонах повышенного риска и поднятие деревянных компонентов от сортамента и других поверхностей, собирающих влагу.

Значение для строителей и профессий

Концептуально и физически здание SIP значительно отличается от обычного каркасного здания, а сборка и отделка здания SIP требует некоторых дополнительных знаний и навыков.

Однако разница в требуемых навыках невелика, и базовые навыки строительства каркаса легко переносятся на строительство SIP. С минимальной кривой обучения обученная бригада каркасных работ будет разбираться в строительстве SIP за несколько дней. Почти все материалы и инструменты одни и те же, а любые необходимые новые методы, инструменты и приемы являются вариациями знакомых инструментов и наборов навыков.

Электропроводка. Установка электрических коробок и прокладка электропроводки в наружных стенах SIP-домов существенно отличается от стандартных каркасных домов. Однако индустрия SIP разработала методы проводки, которые удобны для производства и, при минимальном обучении, легко понимаются и применяются в электротехнике.

Как правило, горизонтальные и вертикальные проволочные канавки диаметром 1-1/2 дюйма заделываются в пенопластовую изоляцию во время изготовления панели. Эти горизонтальные каналы расположены на расстоянии 16 дюймов для розеток и 44 дюйма для выключателей.

Вертикальные проемы размещаются по мере необходимости на чертежах компоновки панелей в соответствии с требованиями плана. Основные горизонтальные трассы также могут быть проложены через каркас пола выше или ниже стены СИП с локальными вертикальными и ответвленными горизонтальными трассами, выходящими на стеновые устройства.

Плиты и размерные пиломатериалы должны быть просверлены на месте для совмещения с канавками пенопластового сердечника. Электрические коробки крепятся к обшивке OSB с помощью крепежных элементов поверхностного типа, при этом расположение коробок немного смещено от пазов, чтобы не блокировать ходы лотков.

Отверстие, вырезанное для коробки, должно быть достаточно большим, чтобы вместить коробку. После электромонтажа следует заделать зазор между коробкой и обшивкой ОСБ.

Сантехника. Поскольку вся сантехника не рекомендуется в наружных стенах, особенно в домах с очень высокими характеристиками, для дома со стенами SIP не требуется никаких изменений в стандартной практике.

Отделка и сайдинг.

Непрерывная обшивка деревянными конструкционными панелями обеспечивает непрерывную поверхность крепления для различных стандартных жилых сайдингов и отделки. Подходящие материалы для сайдинга включают дерево, фиброцемент и винил.

Вся древесина должна быть загрунтована с тыльной стороны, и выбор атмосферостойкого барьера должен быть тщательно продуман, чтобы избежать проникновения влаги и последующего намокания OSB.

Сборки кирпичной облицовки поверх обшивки дома также особенно восприимчивы к смачиванию конструкционной обшивки парами. Выбор материала для защиты от непогоды, детализация и выполнение этих сборок имеют важное значение.

Проблемы с кодом

Включение предписывающего языка для зданий SIP в кодекс IRC является большим шагом вперед для понимания системы как строителями, так и должностными лицами норм. Хотя в 2009 г.Кодекс IRC является новым и не общепринятым, он представляет собой полезный шаблон для понимания того, что чиновники кодекса будут искать при проверке зданий SIP.

Крепления к конструкционным панелям, расстояние между крепежными элементами, накладные пластины, резка и выемка, коллекторы и другие аспекты рассматриваются и требуют визуального осмотра для утверждения. Таким образом, эти компоненты должны быть доступны для визуальной проверки или каким-либо образом задокументированы для удовлетворения инспектора.

До более широкого принятия последнего кода IRC может потребоваться дополнительный инженерный анализ для более сложных планов или в определенных зонах риска или юрисдикциях.

Соображения стоимости

SIP-конструкция может напрямую конкурировать с каркасной конструкцией, особенно по сравнению с другими высокопроизводительными стеновыми системами R-30. Масштабы изменений, необходимых в конструкции SIP для достижения R-30, меньше, чем изменения, необходимые для достижения R-30 в стеновых системах с гибридным каркасом.

Наибольшее изменение требует толщины панели и сопутствующих аксессуаров. Более толстые панели потребуют более высоких затрат на доставку, поскольку они занимают больше места. Вес не является существенным фактором, так как самый большой вклад в вес (OSB) остается прежним.

Большие панели потребуют некоторого дополнительного времени для схватывания, но незначительного. Помимо кривой обучения электрика, проводка SIP-дома сравнима с проводкой каркасного дома, поэтому после обучения не следует ожидать дополнительных затрат.

Стены простого дома из SIP могут быть установлены обученной бригадой за один день. Увеличение толщины стенки до 8-1/4 дюйма или 10-1/4 дюйма существенно не изменит время изготовления каркаса и, следовательно, не приведет к значительному увеличению трудозатрат.
