Сип панель это что: Сип (SIP) панель, что это такое. Основные характеристики и «живое» видео

Сип (SIP) панель, что это такое. Основные характеристики и «живое» видео

Строительный рынок развивается «семимильными шагами», появляются новые и более современные материалы, при помощи которых возведение теплого и относительно прочного дома займет считанные дни. Одним из таких материалов является СИП панели. Все больше строителей используют его для возведения каркасных домов. Действительно этот материал заслуживает внимания, но не все знают — что это такое! Сегодня я постараюсь простыми словами рассказать о нем, так что читайте дальше …

ОГЛАВЛЕНИЕ СТАТЬИ

Как обычно для начала начну с определения.

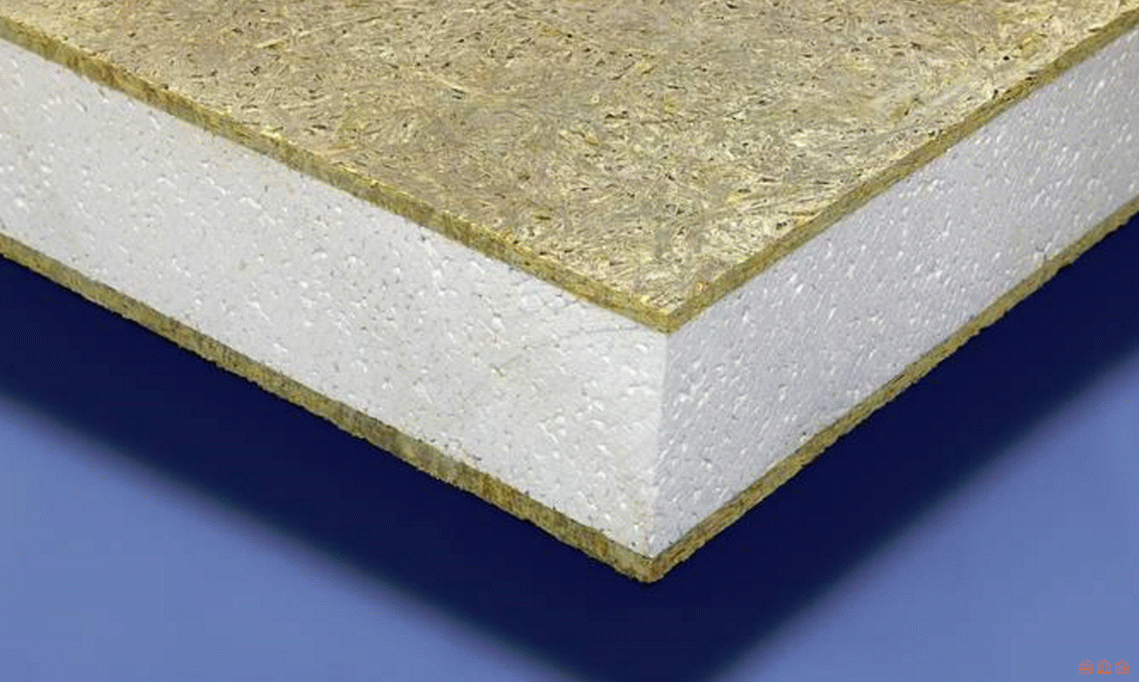

СИП панель (SIP — Structural insulated panel) – структурная изоляционная панель, это новый строительный материал, который состоит из двух OSB (ОСП — рус.) листов по краям, а в середине находится плотный слой пенополистирола или пенопласта.

С легкостью выдерживает автомобиль. Сейчас небольшая схема.

Хочется также отметить, что ОСП материал прочный сам по себе, а внутренний пенополистирол имеет, так называемые – «закрытые» пузырьки воздуха, которые являются очень качественным утеплителем, потери тепла от таких стен минимальны.

Как я уже писал выше применение здесь самое разное, это могут быть как

Хочется отметить что, в Японии, в сейсмически активных районах, из этих панелей строят даже много этажные дома. Доказано многими тестами, что они очень хорошо справляются с землетрясениями. Посмотрите вот это видео.

Если честно, то можно сделать практически таких же размеров что и OSB листы. А как нам будет известно их максимальный размер: 3,5 метра в высоту и 1,5 метра в ширину, вес такого листа примерно равен 50 килограмм. Однако это не ходовые характеристики, и такие размеры практически не применяются в строительстве.

Основные же размеры, применяемые для постройки каркасных домов, это: высота 2,5 метра, ширина от 0,62 до 1,5 метра. Именно из таких, легко собрать дом.

Если говорить о толщине, то здесь также есть несколько размеров.

Для внешних стен применяются: от 150 до 220 мм

Для внутренних: от 50 до 70 мм.

Для перекрытий и крыши: от 100 – 200 мм

Внешние стены подбираются с учетом погодных условий, чем холоднее — тем толще стена.

Не смотря на свое «легкое» строение, SIP-панели могут выдерживать достаточно большие веса. Благодаря трем слоям и клею внутри, они прекрасно держат как поперечные, так и продольные нагрузки.

Поперечная (давление сверху) – проведенные эксперименты показывают, что справляются со всеми видами нагрузок, это ветер, снег и т.д. Если пройтись по цифрам, то получается что панель, шириной в 1,5 метра держит от 2 до 2,5 тонн нагрузки. Если перевести на квадратные метры, можно получить показатель в 150 – 250 кг/метр. Все зависит от материала внутри и производителя.

Продольная (давление по горизонтали) – здесь нагрузка куда более существенная, при проводимых испытаниях становится понятно, что продольный вес, который способна выдержать панель варьируется в показателях от 8 до 10 тонн, это очень хорошо! Для общего понимания представьте каменный дом на три этажа (панельный или кирпичный) у которого первый этаж из СИП, они выдержат всю нагрузку!

Многие частники рассматривают сейчас СИП только из-за его высоких показателей к энергосберижению.

Так потеря тепла составляет всего —  0,035—0,042 Вт/(м.кв.)

Для общего понимания, стенка толщиной в 164 — 170 мм, заменяет по теплу стену толщиной в 2,3 метра из кирпича, или около 4,5 метров из бетона.

Соответственно для таких домов можно устанавливать маломощные отопительные котлы и прочее оборудование. А в умеренно-теплых регионах вообще возможно топиться при помощи альтернативных источников обогрева, например солнечные коллекторы и батареи, геотермальное тепло.

Если сравнить вес дома 10 на 10 метров из кирпича и из «СИП», получается:

Кирпич при толщине стены в 2,5 штуки – около 50 тонн.

«СИП» панель, при толщине в 220 мм – около 5 – 6 тонн.

Разница почти в 10 раз.

Сейчас общепринятые стандарты, заставляет производителей обрабатывать панели специальными негорючими составами. Так противодействие огню у качественных «СИП» в 6 – 9 раз лучше, чем у обычного дерева. Огонь не развивается на поверхности, а медленно угасает. При воздействии газовой горелки на стену, в течение часа, температура пламени 900 – 1000 градусов, панель обугливается, но не разрушается и не сгорает. Сморим видео.

Плесень также не развивается на поверхности и во внутренностях этого материала, опять же присутствует противогрибковая защита.

Многих волнует «экологичность» этого материала, ведь не хочется жить в газовой камере! Я уже писал статью на эту тему, можете почитать здесь.

Однако не все так радужно и есть «грубые» подделки, или так называемые хозяйственные «СИП». Здесь применяется ОСП плита класса «E3», а также пенопласт вместо пенополистирола. Выделения вредных веществ у таких домов, будет зашкаливать, и жить в них очень опасно для здоровья! Особенно в зимний период, когда окна закрыты, а внутри постоянно работают обогревательные приборы. Как правило, такие типы применяют для хозяйственных построек, где нахождение человека минимально.

Поэтому при покупке СИП для каркасного дома, требуйте сертификаты качества, экологичность ОСП, пенополистирола и клея! Все это должно быть зафиксировано в специальном сертификате, далее проверьте этот сертификат, не поддельный ли он? Можете отдать лист на экспертизу, и только после этого покупайте или не покупайте материал у этого производителя.

В заключении хочется поговорить про минусы, куда же без них.

• СИП панели не устойчивы к механическим воздействиям, то есть ее легко разрубить-разрезать и проникнуть внутрь.

• При неправильном монтаже и подрезке, можно нарушить целостность панели – слои разойдутся, и потеряется прочность и звукоизоляция.
• Дома из «СИП» герметичны как термос, соответственно чтобы избежать появления «мокроты» на стенах и плесени, нужно обязательно делать систему вентиляции! ЗАПОМНИТЕ!
• Еще одним обязательным условием является то, что нужно хорошо закрывать все стыки при монтаже, чтобы вода не могла проникнуть в слой утеплителя. Обычно это делается при помощи бруса и монтажной пены.

СИП-панели – дешевый, качественный, современный, относительно прочный материал, с хорошей экологией (если не поддельный). Каркасные дома по такой технологии возводятся быстро, буквально за считанные дни, можно сделать и своими руками. Требуют минимальной отделки (зачастую нужна только покраска). В общем, кто думает над строительством частного дома – посмотрите, расклад я вам дал.

На этом все, читайте наш строительный сайт.

Технологии изготовления сип-панелей от компании Строим Вместе в Москве

СИП панель – многофункциональный строительный материал, обладающий уникальными свойствами. Панель представляет собой своеобразный сэндвич, состоящий из двух внешних листов и утеплителя. Технология строительства из СИП панелей широко используется для возведения жилых, коммерческих и производственных зданий и обеспечивает их высокими прочностными и теплоизоляционными характеристиками. Компания «Строим вместе» занимается производством СИП панелей и их реализацией по самым доступным ценам.

Характеристики наших СИП панелей:

• Размеры ОСП-3: 2.5 x 1.25 м., 2.8 х 1.25 м.
• Размеры ЦСП ТАМАК: 2.7 x 1.25 м., 3.2 х 1.25 м.
• Толщина: 124 мм., 174 мм., 224 мм.
• Масса панели: до 50 кг
• Максимальная нагрузка: вертикальная — 12т/м2., горизонтальная — 1,5т/м2.

Материалы, используемые для изготовления панелей

Для изготовления внешних слоев используются ОСП-3 плиты из качественной древесной стружки. Для наружных и внутренних стен толщина плиты составляет 12 мм. Используем плиты марок Egger (Румыния), Kalevala и Green Board.

Внутренний слой панелей представляет собой утеплитель толщиной от 100 до 200 мм., выполненный из экологически чистого пенополистирола бренда Knauf (всемирно известный российский производитель).

Для склеивания слоев мы используем высококачественный клей бренда Henkel (Германия).

Технические характеристики материалов, используемых в производстве СИП панелей, их устойчивость к воздействию влаги и других негативных факторов способствуют долговечности зданий, сооруженных из этого материала.

Достоинства СИП панелей «Строим вместе»

Наличие собственного производства позволяет нам продавать СИП панели по максимально доступной цене. Таким образом, мы обеспечиваем своим клиентам возможность построить недорогой дом, обладающий целым рядом неоспоримых достоинств:

• Показатели теплоизоляции в СИП панели в 6 раз выше, чем у стены из кирпича. Такой показатель позволяет обеспечить эффективное энергосбережение. СИП панели обладают возможностью быстрого нагревания с последующим сбережения накопленного тепла в течение длительного времени. Дополнительных работ по утеплению здания из панелей не требуется. Летом же панели обеспечат в помещении приятную прохладу.
• Сооружение дома из СИП панелей можно осуществлять, независимо от времени года и погодных условий. Причем, сборка дома из СИП панелей займет всего несколько недель.
• Обеспечение отличного коэффициента жесткости в конструкции на изгиб.
• Отличные шумоизоляционные свойства.
• Устойчивость к внешним воздействиям агрессивного характера, образованию грибка или плесени, повреждению процессами гниения или насекомыми.
• Легкий вес панелей (до 50 кг) способствует возможности монтажа здания силами нескольких рабочих без использования специальной техники, что обеспечит существенную экономию средств на строительство. Обратите внимание! Небольшой общий вес здания позволяет возводить его на простом свайном фундаменте.
• Экологическая безопасность. Отсутствие токсических выделений. Еще одним немаловажным аргументов в пользу СИП панелей является сведение к минимуму строительного мусора при возведении здания.
• Высокая стойкость к ураганам и сейсмоустойчивость до 8 баллов.
• Большой запас прочности конструкций из «сэндвич» панелей в несколько раз превосходит нормы СНиП.
• Идеально ровная поверхность, избавляющая от необходимости отделки помещения.

Отличные эксплуатационные свойства СИП панелей в совокупности с их невысокой стоимостью делают их замечательной альтернативой традиционным строительным материалам.

Это стоит знать, если решили покупать СИП панели

Древесное происхождение составляющих СИП панелей (плит ОСП) вызывает опасения некоторых потенциальных клиентов в плане огнестойкости. И действительно, некоторые недобросовестные производители в целях экономии предлагают изделия с низким коэффициентом огнестойкости. Компания «Строим вместе» реализует только качественный материал. Прежде, чем допустить СИП панели к реализации, мы обрабатываем их специальным составом – антипиреном, способствуя значительному повышению огнестойкости. Пенополистирол, который мы используем в качестве наполнителей панелей, является самозатухающим материалом, что предупредит распространению пламени.

Сфера применения СИП панелей

Несмотря на то, что СИП панели появились на российском строительном рынке относительно недавно, они быстро завоевали популярность и нашли широкую область применения. К их помощи все чаще стали прибегать владельцы загородных участков, используя для возведения домов и коттеджей канадские технологии строительства.

Строительный материал все чаще используется в коммерческом строительстве. Бизнесмены, умеющие считать деньги, предпочитают возводить торговые точки, производственные и складские помещения, АЗС и др. из дешевого и надежного материала, способствующего ускорению сроков строительства.

В готовых зданиях СИП панели используются для перепланировки (сооружения перестенков и т.д.). Высокие теплоизоляционные свойства позволяют применять панели для утепления ранее сооруженных зданий.

Преимущества сотрудничества с компанией «Строим вместе»

• Высокое качество строительного материала.
• Возможность заказать у нас проект сооружения с комплектацией строительными материалами.
• Услуги по возведению зданий из СИП панелей своих специалистов, обладающих навыками работы с данным строительным материалом.
• Гарантия на строительство в течение 5 лет.
• Бесплатная консультация высококвалифицированного специалиста.
• Конкурентоспособная стоимость материалов и доступные цены на наши услуги, гибкая система скидок для постоянных клиентов.

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей в МО, г. Домодедово, деревня Матчино112 м2

Дом из ЦСП панелей Stone SIP в Раменском районе, д. Донино144 м2

Дом из сип-панелей в Волоколамском районе, СНТ Раздолье94 м2

Дом из сип-панелей в Московской области, Истринский район, п.ст Манихино128 м2

3 Дома из сип-панелей в г.о. Истра, КП «Истрагорье»149 м2

Дом из панелей Stone SIP в Московской области, д. Радонеж99 м2

Если вас заинтересовало строительство канадского дома, наши специалисты готовы ответить на все ваши вопросы. Компания «Строим Вместе» предлагает полный комплекс услуг по проектированию, изготовлению домокомплекта и сооружению дома из СИП панелей.

Применение SIP панелей на севере

16.04.2019

1015

Время чтения: 5 минут

Sip-панель представляет собой сэндвичную конструкцию из двух совмещенных ОСП-плит, между которыми располагается слой пенополистирола. Конструкция спрессовывается под давлением в 18 тонн и скрепляется с помощью водостойкого полиуретанового клея.

Несменным автором СИП-панели является легендарный американский архитектор, Фрэнк Ллойд Райт. Еще в 1936 году этот великий деятель впервые создал первую концепцию рассматриваемого строительного материала на фоне многослойной конструкции из деревянных балок и нескольких слоев подкладки.

Однако первичная модель СИП-панели не отличалась стойкостью к низким температуром и способностью удерживать тепло внутри здания. Поэтому талантливый последователь Райта, архитектор Элден Доу, ввёл некоторые корректировки в проект своего предшественника. Таким образом мир и узнал о СИП-панелях, которые можно применять в строительстве даже в северных регионах нашей страны.

Применение СИП-панелей на Севере

Благодаря легкости и универсальности СИП-панелей, их применение при строительстве зданий на Севере не является мифом. Примером тому являются труды наших иностранных коллег:

• Школы и административные здания в штате Аляска, где в зимний период бывают экстремально низкие температуры. Пример — George Morgan High School;
• Строения разных типов в штате Вашингтон, где в течение года выпадает около 100 см осадков. Пример — Школа Finn Hill Jr. School;
• Дома и рестораны в холодном штате Вайоминг. Пример — бар-ресторан Cody Cattle в северной части штата.

Кроме того, применение СИП-панелей актуально и в холодных широтах Российской Федерации. В частности, многие малоэтажные дома в Сибирском регионе строятся с применением данного строительного материала.

Характеристики СИП-панелей для строительства на Севере

СИП-панели могут использоваться в качестве строительного материала на Севере благодаря следующим своим характеристикам:

• Повышенная влагостойкость. Из-за разницы температур в помещении и снаружи здания на стенах может появляться плесень и грибковые поражения. Однако ввиду высокой влагостойкости СИП-панелей, влага не конденсируется на стенах, благодаря чему угроза появления плесени пропадает;
• Низкая теплопроводность. Этот параметр свидетельствует о способности здания удерживать тепло внутри помещения. При низких температурах это весьма актуально;
• Скорость строительства. Полноценное каркасное строение на основе СИП-панелей можно возвести всего за 2 месяца, учитывая время, необходимое для закладывания фундаментной основы. На Севере, в холодных условиях, строительные работы значительно осложняются, поэтом чем быстрее здание будет установлено — тем лучше;
• Облегченный фундамент. Несомненное преимущество СИП-панелей, позволяющее построить каркасный дом на любой поверхности.

Кроме того, строительные работы по возведению каркасного дома из СИП-панелей на Севере потребуют гораздо меньше затрат, чем строительство кирпичных или котельцовых домов.

Из чего производят SIP панель.

SIP панель – это очень прочная монолитная трехслойная конструкция. Состоит она из двух деревянных плит OSB-3, между ними вклеен под давлением слой плотного пенополистирола EPS. Во всем мире пенополистирол данной марки по своим показателям считается самым действенным утеплителем. Благодаря этому пластиковые ПВХ сэндвич–панели (SIP панели) в постройке домов имеют широкое распространение в странах Скандинавского полуострова и в Канаде, ведь в данных странах популярно строительство с использованием экологически чистых материалов. Современную SIP панель можно сравнить по экологичности и пожаробезопасности с древесиной, необработанной химией.

Производство плит OSB проводится из высококачественной хвойной древесины (ели и сосны). Плиты OSB и OSB-3 производятся из стружки крупного размера, она сначала высушивается, а вслед за тем проводится покрытие ее синтетическими смолами и небольшим количеством парафиновой эмульсии. Технология прессовки плит (OSB, OSB-3) выполняется на оборудовании (многоярусный пресс) с применением высокой температуры и мощного давления.

Плиты OSB-3 были разработаны в 1980 г. в США, как замена ДСП. Уровень эмиссии формальдегидов в OSB можно отнести к классу E1, другими словами по экологическим качествам данные плиты практически не отличаются от массива древесины, которая является идеально здоровым материалом. А дело все в связующем составе, который применяется при изготовлении плит OSB. Ведь данные плиты отличаются от ДСП тем, что в ее составе 95% отборная щепа, а не отходы производства. И в этом отношении плиты OSB скорее приближены к фанере, нежели к ДСП, и при этом не просто к обычной фанере, а к влагоустойчивой. Поэтому плиты OSB помогают противостоять воздействию окружающей среды (температура, влага). Например, если долговременно будет пребывание этих плит в воде, они не потеряют своих свойств и не разрушатся. Сделанная обшивка из данных плит будет прекрасно предохранять утеплитель от грызунов и от пара.

Пенополистирол (марка ПСБ-С) является абсолютно безвредным для здоровья. Он выделяет при горении не настолько много токсичных веществ, чем любая другая древесина. Наряду с этим пенополистирол является один из лучших шумоизоляций и утеплителей.

SIP панели сравнительно легкие, вес панели (размер 1кв.метр) составляет не более 15 – 20 кг. Однако при этом, утеплитель в панели не подвержен усадке с течением долгого времени, в отличие от утеплителей в каркасах и в прочих конструкциях стен.

Существенное отличие OSB от других материалов для плит в том, что показатели прочности и способности удерживать крепеж обеспечивают не связующим материалом, а способом укладки плоской щепы. Во внешнем слое она идет параллельно длине плиты, а во внутреннем — перпендикулярно.

Так как SIP панели обладают значительной прочностью, то это дает возможность возводить с помощью их многоэтажные дома. Положительной особенностью в конструкции SIP панелей является то, что прочность может быть достигнута без лишних затрат. Поэтому по стоимости данные панели дешевле других традиционных материалов в среднем на 35%. К тому же в силу своей структуры (слой ПСБ-С) они хорошо поглощают звук и не дают проникнуть воздуху.

Например, чтобы соответствовать последним требованиям по теплозащите, стена из кирпича должна быть толщиной от 2,5 до 3 метров. Бесспорное решение – это соорудить стену из двух материалов, один будет выполнять функцию как утеплитель, а другой – несущую функцию в конструкции дома. Например, железобетон с утеплением наружным при использовании минваты, металлические или деревянные каркасы, заполненные утеплителями, в этих конструкциях утеплитель необходим лишь для снижения теплопроводности стен, а на их прочность практически не влияет.

И совсем другая «картина» когда применяются теплоизолированные структурные панели SIP. Ведь плиты OSB-3, имеющие толщину 12 мм выдерживают высокую продольную растягивающую нагрузку. А о несущих характеристиках пенополистирола (марка 25) вообще говорить не приходится. Однако когда эти два материала склеиваются в монолитные пластиковые ПВХ сэндвич панели (как ОСП-3, ПСБ-25), получается поразительно прочная SIP панель.

Плиты во время процесса склеивания под прессом делаются совершенно плоскими (теряется первоначальный прогиб), но пенополистирол заставляет наружные плиты функционировать совместно под нагрузкой. Другими словами, во время изгиба SIP панели, одна плита ОСП сдавливается, другая растягивается, подобно полке у балки двутаврового сечения. Самое главное, что приклеенный пенополистирол не разрешает выпучиваться панелям обшивки при сдвиге и осевом сжатии. Этот момент обычно забывают, когда говорят об особенных свойствах SIP панелей.

Однако любой специалист тонкостенных конструкций знает как это важно. Ведь за счет такого монолитного склеивания данная панель работает под нагрузкой и имеет возможность выдерживать давление продольно по вертикали более 10 тонн в расчете на один метр погонный такой панели. И также выдерживает поперечное давление более одной тонны на квадратный метр (а для коттеджей требуется максимально 350 кг/кв.м).

Что такое СИП панель. Её особенности и преимущества

Основные составляющие СИП панелей — это две ОСБ плиты по краям и пенополистирол посередине, который выступает в качестве утеплителя. Склеивается между собой этот «пирог» современным полиуретановым клеем с давлением больше 10 атмосфер.

Теперь подробнее.

ОСП расшифровывается как ориентированная стружечная плита — это плотно спрессованная деревянная щепа. В качестве соединительного клея используется влагостойкая смола.

Пенополистирол — это маленькие шарики стирола. При нагреве паром происходит увеличение гранул в объёме до тех пор, пока они не заполнят всю форму.

Размеры и масса

Высота — 3000 мм.; Ширина — 1250 мм. Толщина зависит от места использования (внутренняя, внешняя стена или перекрытие) и варьируется от 60 до 220мм. Масса панели — 2500х1250х174, составляет порядка 55 килограмм, что дает неоспоримое преимущество перед другими строительными материалами, ведь чем меньше вес, тем меньше специальной техники нужно привлекать к работе (краны, манипуляторы, рабочие).

Какую нагрузку могут выдержать сип?

СИП расшифровывается как структурно-изоляционная панель, и это неспроста. Произведенная в заводских условиях панель может выдерживать очень большую продольную и поперечную нагрузку. Тест нагрузкой показал, они могут выдерживать продольную нагрузку до десяти тонн на метр. Это 5 средних автомобилей. Вертикальная нагрузка (поперечная) — до пяти тонн на метр.

Энергоэффективность

За счет пористой структуры пенополистирола теплопроводность стандартной СИП панели толщиной 174 мм — 0,035 Вт/(м·°C). Для сравнения, чтобы добиться такой теплопроводности, надо построить стену из кирпича толщиной 1900 мм, из бетона — 2300 мм.

Пожаробезопасность

При производстве ОСБ плит в состав клеящего состава добавляется антипирен (элемент самозатухания), при этом устойчивость на возгорание увеличивается в 7 раз по сравнению с обычной древесиной. Тесты показали, что поверхность может выдерживать пламя в 900 градусов на протяжении больше 10 минут. Этот результат можно увеличить в несколько раз. Если использовать при внутренней отделке гипсокартон, то такие стены могут сдержать пламя на протяжении 20-30 минут.

Экологичность

ОСБ — один из самых экологичных материалов (она состоит на 95% из дерева), а современные клеи и натуральные воски полностью безопасны. Что касается пенополистирола — он так же безвреден.

Большинство упаковок для рыбы, овощей и других продуктов состоит именно из пенополистирола. Все современные строительные материалы проходят сертификацию, сип панель не исключение. По итогам проверки выдаются: сертификат соответствия, сертификат пожарной безопасности, сертификат санитарно-эпедемиалогического заключения.

Если собрать все эти характеристики в единую картину, становится понятно: сип панель является отличным строительным материалом для частного домостроения.

Что такое СИП панель? — МИР дерева

Многие современные строительные материалы уже давно являются комбинированными. И один из самых распространенных, популярных и востребованных вариантов – так называемая СИП панель (или иначе – сэндвич-панель). Их российское название (сэндвич-панель) прекрасно отражает суть структуры этого материала – как минимум, три слоя разных материалов.

Впрочем, особенности структуры панелей подчеркивает и исходное английское название. Ведь SIP – это аббревиатура от английского понятия Structural Insulated Panel, то есть «структурная изоляционная панель».

Даже человеку, далекому от строительства, в общем-то, несложно разобраться в том, что такое СИП панель (сэндвич-панель). По сути, это два листа специально обработанной древесины, между которыми находится синтетический утеплитель. Вот такой своеобразный сэндвич, который весьма востребован в строительстве.

Древесные листы – это не фанера и не доски (ламели). Это так называемые ориентированные стружечные плиты (ОСП). В Россию этот материал также пришел с запада, где он известен как Oriented Strand Board.

Структура ОСП понятна уже из самого их названия. Такие листы изготавливают из древесных щепок или стружек, что похоже на создание хорошо известных в России панелей ДСП. Однако есть и существенное отличие.

Если в ДСП расположение щепок не имеет никакого значения, то в листах ОСП стружка располагается в определенном направлении (то есть является ориентированной). Причем в одном листе (плите) могут быть несколько слоев (обычно 3-4 слоя) стружек, и все они уложены в разном направлении. Стружка прессуется с использованием смол.

СИП панель состоит, как правило, из пары листов ОСП, а между ними размещен какой-то утеплитель. В его качестве используется пенополистерол (то есть вспененный пластик), у который очень низкая теплопроводность. Производители могут заполнять слой утеплителя также стекловолокном, пенополиуретаном либо минеральной ватой.

Для объединения всех слоев применяют в основном полиуретановый клей, а процесс соединения происходит под массивным давлением пресса.

Теперь, когда мы разобрались в том, что такое СИП панель (сэндвич-панель), давайте посмотрим, за какие преимущества ее так ценят, и где она чаще всего применяется.

СИП панель – это прекрасный и универсальный вариант для каркасного строительства различных сооружений, и она давно используется именно в таком качестве. Часто такую технологию возведения домов даже называют канадской, поскольку в этой стране сип панели получили огромное распространение, выдержав проверку весьма суровым климатом.

И это не удивительно. Ведь подобные панели обладают высоким уровнем теплоизолированности, если сравнивать их с большинством традиционных строительных материалов. СИП панель наиболее распространенной толщиной в 17 см дает такой же уровень теплоизоляции, как, скажем, кирпичная стена примерно в 2,5 м. Плюс отличный уровень шумоизоляции.

Уже два этих параметра дают все основания для такого, чтобы сделать выбор в пользу СИП панелей. Но ведь это далеко еще не все их преимущества.

При использовании такого материала значительно сокращаются сроки строительства, особенно если используются каркасные технологии. Считается, что для возведения «под ключ» типового двухэтажного загородного коттеджа общей площадью в полсотни «квадратов» потребуется всего три недели. К тому же сделать это можно практически в любое время года, поскольку в этом плане ограничения отсутствуют.

Еще одно преимущество – малый вес панелей, а следовательно, и всей возведенной конструкции. СИП панели легко перевозить, легко разгружать, а построенное здание оказывает минимальное давление на фундамент. И это означает, что мощный и дорогостоящий фундамент просто не нужен.

Из всего сказанного выше вытекает и еще одно преимущество подобных панелей: строительство с их использованием обходится намного дешевле других традиционных способов. Можно сэкономить буквально на каждом этапе – транспортировке, грузчиках, строительстве фундамента, монтаже панелей.

К тому же СИП панели безопасны как для человека, так и для окружающей среды. Они устойчивы к плесени или грибку, обрабатываются антипиренами для защиты от огня. К тому же основной вид утеплителя (пенополистерол) обладает самозатухающими свойствами.

СИП ПАНЕЛИ

КУПИТЬ СЕРТИФИЦИРОВАННЫЕ СИП ПАНЕЛИ С СИП ЗАВОДА

Свойства и характеристики СИП панелей

Канадские дома очень популярны во многих странах мира.   В России тоже все больше людей предпочитают строить дома по SIP технологии. Такой интерес к канадским домам наблюдается благодаря их многочисленным достоинствам и относительно невысокой цене. Основным элементом конструкции таких домов являются СИП панели, и именно их свойства в большой степени  определяют достоинства дома. СИП (SIP) панель состоит из двух ОСП (OSB) плит и вклеенного между ними пенополистирола, который выступает в качестве утеплителя. Несложная конструкция и не дорогие материалы, тем не менее, дают строительный материал с уникальным набором свойств.  Хорошая теплоизоляция, прочность и легкость панелей вместе с каркасной конструкцией, делают канадские дома очень прочными, теплыми, долговечными и недорогими в строительстве.

Теплоизоляционные свойства.

Коэффициент теплопроводность пенополистирола составляет 0,037-0,042 Вт/(м·К)). Для примера коэффициент теплопроводности дерева 0,12 Вт/(м·К), пенобетона 0,29 Вт/(м·К), кирпича – 0,7 Вт/(м·К), бетона – 1,51 Вт/(м·К). То есть стена из пенополистирола толщиной 10 см по теплопроводности соответствует стене из дерева толщиной 30 см. Или стене из пенобетона толщиной 73 см или кирпичной стене толщиной 175 см.

Чем меньше теплопроводность тем меньше энергии будет тратиться на обогрев дома и соответственно меньше затрат на энергоносители. В среднем затраты на отопление дома из SIP панелей в 6–8 раз меньше чем на отопление обычных домов (деревянных или кирпичных с утеплением). Сделаем расчет теплового сопротивления СИП панели толщиной 174 мм. (Тепловое сопротивление – величина обратная теплопроводности и используется для тепловых расчетов). Коэффициент теплопроводности пенополистиролва марки ПСБ-С-25 равен 0,039 Вт/(м·К). При толщине 0,15 м его теплопроводность будет составлять 0,039 Вт/(м·К) / 0,15 м = 0,26 Вт/К. Тепловое сопротивление (R) пенополистирола толщиной 15 см будет 1 / 0,26 Вт/К = 3,85 К/Вт. Коэффициент теплопроводности плит OSB-3 равен 0,13 Вт/(м·К). При толщине 24 мм (две плиты по 12мм) теплопроводность будет 0,13 Вт/(м·К) / 0,024м = 5,42 Вт/К, тепловое сопротивление будет 1/ 5,42 Вт/К = 0,18 К/Вт. Тепловое сопротивление СИП панели будет равно R (утеплителя) + R (плит) = 3,85 К/Вт +  0,18 К/Вт = 4,03 К/Вт. Чем больше значение теплового сопротивления, тем меньше происходит теплопотерь, тем “теплее” стены. Согласно строительным нормам для Москвы и области тепловое сопротивление ограждающих конструкций для дома постоянного проживания должно быть не менее  3,13 К/Вт, для административных зданий не менее 2,55 К/Вт.  Видно, что СИП панель толщиной  174 мм вполне отвечает требованиям, более того существенно их превосходит.

Физико-механические свойства.

Хотя СИП панели сделаны из древесных плит и пенопласта, тем не менее, они выдерживают достаточно большие нагрузки. Например, SIP панель размерами 2,50х1,25 м и толщиной 174 мм выдерживает поперечную нагрузку 2 тонны. Она прогибается но не разрушается. Такая нагрузка соответствует нагрузке 640 кг/м2. Для сравнения, железобетонные плиты перекрытий, которые используются в строительстве выдерживаю нагрузку порядка 300 – 400 кг/м2. Согласно СНиП-ам расчетная нагрузка на эксплуатируемое перекрытия составляет – 150  кг/м2, расчетная максимальная снеговая нагрузка – 180 кг/м2. Очевидно, что характеристики СИП панели удовлетворяют этим требованиям.

При продольных нагрузках SIP  панели выдерживают до 11 тонн на 1 м.п. То есть если взять дом с размерами 10 на 10 метров, то на эти стены можно нагрузить до 440 тонн (периметр стен 40 м.п. * 11 тонн). Такие характеристики с большим запасом перекрывают строительные нормы по нагрузкам на конструкции зданий. Сразу возникает вопрос, откуда такая прочность, ведь панели сделаны из деревоплиты и, смешно сказать, из пенопласта.  Да, сама по себе OSB плита достаточно гибкая и даже при не очень больших нагрузках прогибается. Про пенопласт, даже толщиной 150 мм, говорить не приходится. Но при склеивании этих разных по своим механическим свойствам материалов, появляется материал, который по прочности в несколько раз превосходит материалы, из которых он сделан. Структурно СИП можно сравнить с двутавровой балкой. Пенная сердцевина работает как поперечная перегородка, а наружные твердые слои, как аналоги фланцев балки. Чем толще сердцевина, тем лучше панель противостоит поперечному изгибу. При продольном сжатии пенополистирол приклеенный к плитам не позволяет им выгибаться. При поперечном изгибе благодаря пенополистиролу одна из плит SIP панели  сжимается, а другая растягивается обеспечивая всей конструкции высокую прочность на изгиб.

Допустимый прогиб панели измеряется следующим образом: длина пролета делится на коэффициент отклонения (L/480, L/360, L/240, L/180, где L – длина пролета). Чем больше знаменатель в этом уравнении, тем меньше прогиб и тем жестче конструкция. Обычно, коэффициент L/360 применяется для расчета несущих способностей перекрытия, а L/240 – для несущих способностей кровли.

В таблице приведены данные по нагрузкам для СИП панели толщиной 174 мм.

Что это означает? Например, если взять пролет 3050 мм, положить на него панель шириной 1 метр, и на каждый квадратный метр плиты положить по 340 кг, то плита прогнется на 8,5 мм ( 3050мм / 360 = 8,5мм)

Особо следует отметить, что в СИП панелях сочетается прочность и одновременно гибкость. Это позволяет домам, построенным из таких панелей выдерживать даже сильные ветровые нагрузки и землетрясения без повреждения конструкции.

 Вес панелей.

Не маловажным является, и малый вес СИП панелей. Плотность пенопласта используемого в панелях 25 кг/м3,  плотность OSB-3  550 – 650 кг/м3. Поэтому 1 м2 СИП панели толщиной 174 мм весит всего 19 кг. К примеру вес 1 м2 стены из кирпича (толщиной в один кирпич – 25 см) будет весить от 300 до 475 кг. Получается что дом, построенный из СИП панелей приблизительно в 20 раз легче кирпичного. Небольшой общий вес канадских домов позволяет применять облегченные типы фундаментов, а это существенно снижает стоимость строительства. Кроме того вес стандартной панели около 60 кг, а это значит что строительство можно проводить без использования тяжелой строительной техники. Малый вес плиты вместе с ее большими размерами позволяет быстро возводить дома. Все это существенно снижает затраты на строительство.

 Пожаростойкость.

Дома, построенные по SIP-технологии, обладают третьей степенью огнестойкости, которая обеспечивает сдерживание огня на протяжении одного часа. SIP-панели обладают свойством самозатухания благодаря входящему в их состав антипирену. Герметичность дома и плотные стыки панелей препятствуют задымлению помещений и распространению огня. При горении SIP-панели выделяют в 7 раз меньше тепловой энергии, чем древесина, и на порядок меньше отравляющих веществ, что снижает опасность удушья в случае нахождения внутри дома.

 Экологичность.

СИП панели – это новый для России строительный материал. И у нас до сих пор еще не проводились серьезные и всесторонние испытания этого материала. А отсутствие достоверной  информации (на русском языке) приводит к недоверию и многочисленным домыслам, в том числе и о вредности плит OSB и пенополистрола. SIP панели состоят из материалов, удовлетворяющих самым высоким требованиям экологической безопасности. Плита ОСП на 90 % состоит из древесной стружки, остальные 10 % – натуральные смолы, наполнители и отвердители, синтетический воск и соль борной кислоты, которая усиливает защитные свойства ОСП.  Обратите внимание, здесь нет фенола, формальдегида, бутанола. Пенополистриол производится из стирола – экологически безопасного вещества, использование которого не ограничено санитарно-гигиеническими нормативами. Этот материал гипоалергенен и в мировом производстве используется даже для изготовления пищевой упаковки и посуды. Следует помнить, что технология производства плит OSB и самих SIP панелей пришла к нам из Северной Америки и Европы, где проблемами экологии серьезно озаботились намного раньше, чем нам стало известно само слово “экология”. Научные учреждения Европы и Америки проводили многочисленные и всесторонние исследования SIP технологии, и все материалы этих исследований опубликованы и доступны, правда, на английском языке. СИП панели не выделяют в атмосферу вредные вещества, поэтому во всём мире их используют для строительства социальных и медицинских учреждений.

КУПИТЬ СЕРТИФИЦИРОВАННЫЕ СИП ПАНЕЛИ С СИП ЗАВОДА

Структурно-изолированные панельные системы (SIPS)

SIPS представляют собой современную альтернативу традиционному деревянному каркасному строительству и служат конструкционным элементом для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). Система обеспечивает ряд конструктивных и дизайнерских преимуществ, таких как превосходная экологичность, акустическая и теплоизоляция, огнестойкость и устойчивость к термитам, а также эффективная процедура строительства.

В связи с растущим вниманием в жилищном и архитектурном строительстве к альтернативным экологически чистым, универсальным и экономичным строительным материалам — одним из таких примеров являются системы структурно-изолированных панелей (SIPS). Состоящий из двух деревянных панелей из ориентированно-стружечной плиты (OSB) и внутреннего слоя пенополистирола (EPS), благоприятные изоляционные и акустические свойства материала в сочетании с быстрым строительством и адаптируемостью на месте делают SIPS привлекательной альтернативой стандартным деревянным каркасным стенам. а также для использования на крышах и полах.

При производстве ориентированно-стружечной плиты (OSB) может использоваться 85-90% бревна. По сравнению с обычным фрезерованием, при котором извлечение обычно составляет 50-70%, при изготовлении досок используется древесина, которая в противном случае была бы выброшена.

Благодаря сочетанию двух слоев ударопрочной и высокопрочной OSB с толстым изоляционным слоем пенополистирола (EPS) SIP-панели обладают высокой прочностью, быстро возводятся и хорошо подходят для жилищного строительства. Панели устойчивы к термитам и превосходят конструкции с деревянным каркасом и металлическим каркасом как по акустическим, так и по тепловым показателям.Классы огнестойкости 60/60/60 и до 90/90/90 могут быть достигнуты при установке с соответствующей облицовкой.

SIP можно использовать вместо деревянных каркасных стен, крыш и подвесных полов. Панели, как правило, изготавливаются заранее, что позволяет значительно сократить время строительства на месте и свести к минимуму количество отходов. При использовании в стенах панели обычно имеют полную высоту и соединяются вместе с помощью двойных шпилек или шлицев SIP. Двойные шпильки обычно используются в местах, где требуется дополнительная прочность.

Методы крепления других деревянных элементов к SIP по своему характеру аналогичны стандартным деревянным конструкциям, что делает SIPS естественной альтернативой для проектировщиков конструкций. Панели обладают достаточной прочностью, чтобы их можно было использовать в качестве несущих стен. Тем не менее, некоторые дополнительные крепления или шпильки могут потребоваться для более прочных несущих стен. Доступны панели различной толщины, а конструкция и спецификация панелей в значительной степени зависят от таблиц параметров, предоставленных производителем. Австралийские поставщики должны убедиться, что их SIP-продукты соответствуют австралийским стандартам тестирования и требованиям кодекса.

Стандартные внутренние профили SIP позволяют легко проводить электрические коммуникации через изолированные панели. Так как OSB-облицовка панелей является несущей по всей длине, важно, чтобы панели не разрезались без инженерного проектирования.

Структурные изолированные панели | Промышленный альянс EPS

Структурная теплоизоляционная панель (SIP) представляет собой продукт, в котором пенопластовый сердечник, такой как пенополистирол, сплавляется между двумя внешними слоями ориентированно-стружечной плиты (OSB) для создания сверхпрочной строительной панели.Они используются для возведения наружных стен, крыш, потолков и полов. Дома и здания, построенные из SIP, обладают превосходными изоляционными свойствами, исключительной прочностью, быстрой установкой и множеством преимуществ для окружающей среды.

Улучшенная изоляция — Пенопластовый наполнитель SIP обеспечивает более высокие показатели изоляции, чем многие другие изоляционные материалы, используемые в традиционных конструкциях каркасных стен. Поскольку у SIP меньше зазоров и поскольку шпильки не прерывают изоляцию, дома из SIP оказались менее сквозняками.

«Почти 20 процентов традиционной каркасной стены состоит из стоек и других неизолированных материалов», — сказал Билл МакГаррити, вице-президент компании Pacemaker Plastics в Ньюкомерстауне, штат Огайо. «Значение R изоляции из стекловолокна в лаборатории значительно выше, чем в реальной стене. Но SIP, поскольку они состоят из твердой изоляции, работают практически так же хорошо в реальном доме, как и в лабораторных испытаниях. Они также действуют как барьер для внешних шумов лучше, чем дома, построенные традиционными методами.»

Владельцы домов, в которых используются структурно-изолированные панели, могут претендовать на статус Energy Star Home Агентства по охране окружающей среды, присваиваемый домам, которые приносят пользу окружающей среде за счет снижения потребления энергии. Дома, получившие это обозначение, могут претендовать на получение ипотеки с более низкой процентной ставкой или другие льготы.

Исключительная прочность — Поскольку готовые панели представляют собой интегрированный строительный продукт, буквально выступая в качестве структурного компонента, они способны выдерживать и даже превосходить типичные нагрузки, вызванные ветром, снегом и сейсмической активностью. Было много задокументированных случаев, когда дома, построенные из SIP, выдержали суровые погодные условия с минимальными повреждениями.

Быстрое строительство и отделка — SIP быстро и легко соединяются друг с другом с помощью вставных шлицов. Опытная бригада из трех человек может выполнить панельный монтаж стандартного дома площадью 2000 кв. футов всего за один день и полностью просушить SIP-панели всего за три дня. Поскольку окна, дверные проемы и фронтоны крыши могут быть предварительно вырезаны внутри SIP на месте производства, точность измерения и резки на строительной площадке значительно снижается.SIP также облегчают выполнение внутренней отделки. Гипсокартон быстро поднимается, прикрепляя его к внутренней панели OSB. Шкафы также устанавливаются быстро, поскольку их можно прикрутить болтами непосредственно к панели OSB, а распределение электроэнергии легко выполнить, пропустив электрический провод через горизонтальные и вертикальные желоба, которые проходят внутри каждой панели.

Преимущества для окружающей среды — По данным Ассоциации структурных изоляционных панелей (SIPA), SIP имеют несколько преимуществ для окружающей среды.Поскольку SIP эффективно заменяют обычную конструкцию из каркасных стен, требуется заготавливать меньше зрелых лесных продуктов. Внешняя обшивка SIP-панелей OSB изготавливается из «инженерной древесины», которая производится из возобновляемых быстрорастущих деревьев. А поскольку SIP обладают превосходными изоляционными свойствами, счета за отопление и электроэнергию сокращаются, и в результате требуется сжигать меньше ископаемого топлива.

SIP-приложения

SIP доступны в различных формах и размерах и могут использоваться для строительства различных жилых и коммерческих зданий.Приложения SIP включают следующее:

Здания с деревянным и металлическим каркасом — Популярность зданий с деревянным и металлическим каркасом возродилась во многом благодаря SIP. Эти панели позволяют быстро и недорого возводить дома из деревянного и металлического каркаса.

Соборные потолки — SIP идеально подходят для соборных потолков в бревенчатых домах или на крышах с деревянным каркасом. Панели просто прикрепляются к внешней стороне ферм крыши, обеспечивая превосходную изоляцию.Затем накладывают черепицу.

Индивидуальные приложения — SIP могут изготавливаться различной толщины и из различных материалов обшивки для удовлетворения различных требований к промежутку нагрузки и изоляции. Во многих случаях оконные и дверные проемы, фронтонные торцевые стены и отвесы могут быть выполнены на заводе в соответствии со спецификациями. Это обеспечивает простоту установки на рабочем месте.

Улучшения торговой площадки

SIP были впервые представлены в 1950-х годах, но последние разработки в отрасли привели к значительному росту рынка.

«Производители SIP наблюдают рост от 15 до 30 процентов в год», — сказал Бутч Джонсон, директор по маркетингу панелей Perma R Products в Джонсон-Сити, штат Теннесси. «Все больше и больше покупателей жилья используют этот высококачественный подход к жилищному строительству».

При выборе между домом с использованием SIP и традиционным методом строительства качество является главной причиной выбора конструкционных изоляционных панелей. В текущих рыночных условиях стоимость SIP-панелей и домов традиционной постройки сопоставима.

«Обычно люди, строящие дома из SIP, не столько заботятся о первоначальной стоимости, сколько о качестве», — сказал МакГаррити. «Они хотят получить дополнительную прочность, тишину и изоляцию, которые предлагает дом из SIP. Но дело в том, что из-за эффективности и простоты строительства дома из SIP общая стоимость его строительства очень конкурентоспособна по сравнению с более традиционным строительством».

Что такое структурно-изолированные панели (SIP)?

🕑 Время чтения: 1 минута

Структурные изолированные панели (SIP) представляют собой высокоэффективные изоляционные панели, используемые для возведения стен, потолков и полов в жилых и небольших коммерческих помещениях. Они представляют собой тип системы композитных сэндвич-панелей, которая образует изолирующее ядро.

Каждая панель состоит из нескольких слоев, объединенных для эффективного сопротивления теплопередаче. SIP обеспечивают исключительную долговечность, прочность и энергоэффективность по сравнению с традиционными методами изоляции.

Особенности структурно-изолированных панелей (SIP)

имеют форму изолирующей сердцевины или слоя, зажатого между двумя конструкционными облицовками, как показано на рисунке 1.Обычно эта изолирующая сердцевина может представлять собой пенополиуретан с закрытыми порами или пенополистирол (EPS). Ориентированно-стружечные плиты (OSB) являются наиболее часто используемыми конструкционными облицовками, поскольку они соответствуют британскому стандарту BS EN 300 по структурной целостности. Помимо OSB, в качестве конструкционного материала также используются цемент, металлы, инженерная древесина, плиты из оксида магния и цемент.

SIP производятся различных размеров и толщины, от 4 до 8 дюймов.Они изготавливаются на заводе и могут быть быстро установлены, как только будут доставлены на место. На основе спецификаций проекта SIP могут быть настроены и изготовлены.

Для стен СИП изготавливается максимальной длиной до 7,5 м, а для полов может достигать до 4 м.

Типы структурно-изолированных панелей (SIP)

В зависимости от изоляционного материала, используемого для изготовления, СИП в основном бывают трех типов:

1. Теплоизоляционные панели из пенополистирола
2. Теплоизоляционные панели из полиуретана
3. Теплоизоляционные панели из прессованной соломы

1.СИПы из пенополистирола

Пенополистирол (EPS) представляет собой пенопластовый утеплитель, широко используемый в производстве SIP-панелей. Это тип изоляции с закрытыми порами, изготовленный путем расширения небольшого шарика полистирольного полимера с помощью пара. Эти шарики в процессе превращаются в большие изоляционные блоки разной плотности, которые затем разрезаются на нужные формы и размеры.

Эти SIP имеют коэффициент теплопередачи от R-4 до R-5 на дюйм толщины. Это значение может достигать 13.8. Панели EPS доступны на рынке шириной от 4 до 24 футов.

2. Панели с полиуретановой изоляцией

обеспечивают номинальное значение R от R-6 до R-7 на дюйм толщины. Эти изолированные панели изготавливаются толщиной 3,5 дюйма для стен и 7,5 дюймов для потолков. Полиуретановые панели дороже по сравнению с пенополистиролом, но обладают более высокой водостойкостью и огнестойкостью, а также более высоким коэффициентом сопротивления теплопередаче.

3.Теплоизоляционные панели из прессованной соломы

Теплоизоляционные панели с наполнителем из прессованной соломы представляют собой «зеленые строительные материалы», изготовленные из возобновляемых и переработанных отходов сельскохозяйственной соломы, в отличие от других панельных материалов. Несмотря на то, что они безвредны для окружающей среды, они предлагают небольшой диапазон R-значения по сравнению с другими типами SIP.

Применение структурно-изолированных панелей (SIP)

1. SIP используются для коммерческих зданий, которые могут иметь более высокие уровни температуры из-за наличия машин и оборудования.Эти панели обеспечивают эффективный контроль температуры в помещении в этих условиях.
2. SIP обеспечивают необходимую температуру для хранения лекарственных средств и предметов медицинского назначения, особенно в аптеках. Эти панели используются для рефрижераторов для перевозки лекарств и медицинских изделий, чувствительных к температуре.
3. SIP используются для крупномасштабного охлаждения для покрытия холодильников и морозильных камер для поддержания необходимой температуры. Больницы, школы, рестораны, лагеря и т.д., используйте эти возможности.
4. SIP используются на складах для поддержания низкой температуры внутри помещений. Он подходит для складов, где хранятся продукты питания, электроника и другие товары, чувствительные к температуре.

Преимущества структурно-изолированных панелей (SIP)

Ключевые преимущества строительства с SIP:

1. Обеспечить здоровее Качество воздуха
2. Высокоэнергический
3. Высокопроизводительный гибкость
4. обеспечить высокую прочность и термические характеристики
5. Быстрое изготовление и установка
6. Использование меньше энергии
7. Уменьшить отходы

FAQS

Структурные теплоизоляционные панели представляют собой высокоэффективные изоляционные панели, используемые для возведения стен, потолков и полов в жилых и коммерческих зданиях.Они представляют собой тип системы композитных сэндвич-панелей, которая образует изолирующее ядро.

SIP имеют форму изолирующей сердцевины или слоя, зажатого между двумя конструкционными облицовками. Обычно эта изолирующая сердцевина может представлять собой пенополиуретан с закрытыми порами или пенополистирол (EPS). Ориентированно-стружечные плиты (OSB) являются наиболее часто используемыми конструкционными облицовками, поскольку они соответствуют британскому стандарту BS EN 300 по структурной целостности.

В зависимости от изоляционного материала, используемого для производства, существует в основном три типа SIP:
1. Теплоизоляционные панели из пенополистирола
2. Теплоизоляционные панели из полиуретана
3. Теплоизоляционные панели из прессованной соломенной сердцевины

Подробнее

23 различных экологически чистых строительных материала

Как модернизировать наклонные колонны, поврежденные в результате землетрясений?

Руководство по повышению сейсмостойкости малых зданий

SIPS-панелей | Структурные изолированные панели

В FischerSIPS мы стремимся предлагать инновационные экологически чистые продукты SIPS по конкурентоспособной цене. Помимо наших панелей SIPS, мы предлагаем широкий спектр услуг, которые приносят пользу нашим клиентам и строителям, в надежде сделать вашу работу с FischerSIPS максимально приятной. УДОВЛЕТВОРЕНИЕ ГАРАНТИРОВАНО!

Наши продукты и услуги включают:

Услуги

• Бесплатные оценки.
• Предварительная резка заготовок, оболочек и полных деталей.
  • Пусто: Все панели соответствуют размерам, указанным в предложении (например, 4×9, 4×12)
  • Корпус: мы нарезаем панели, чтобы они соответствовали форме вашего здания, но без отверстий.
  • Полная предварительная резка: мы вырезаем все панели нужного размера и формы, включая отверстия
• RTA (готовый к сборке) с установленными пиломатериалами
  • Мы законопатим ваши панели и установим шпонки и пиломатериалы, необходимые на нашем заводе, чтобы сделать вашу установку еще быстрее!
• Открыт для специальных запросов, связанных с работой
• Возможности проектирования в САПР (мы работаем в HSB CAD)
• Обучение строителей
• 1 HR Кредит AIA (через SIPA)
• SIP-семинары и обеды
• Обслуживание клиентов и удовлетворение потребностей
• Ограниченная пожизненная гарантия на продукт

Мы производим конструкционные теплоизоляционные панели для крыш или наружных стен ваших жилых, коммерческих, бревенчатых и деревянных каркасных конструкций. Наши комплекты для дома из SIP-панелей — это идеальные экологически чистые строительные материалы для умного строительства и устойчивого образа жизни.

Продукты

• Стандартный SIPS состоит из OSB толщиной 7/16” с обеих сторон и Solid EPS (вспененный полистирол)
• Размеры: от 4’x8’ до 8’x24’
• Толщина: 4,5″, 6,5″, 8,25″, 10,25″, 12,25″
• Системы подключения (хочется показать детали каждой)

1. одинарный 2x шлиц (деталь 5a) (стандарт)

2. блок/термошпонка (деталь 6)

3. Шлиц двутавровой балки; (деталь 46)

4. Шлиц OSB (деталь 6B)

Облицовка из специальных панелей:

В FischerSIPS мы являемся одной из немногих компаний, которые применяют 1x T&G или гипсокартон прямо здесь, на нашем заводе! Подумайте об экономии времени по сравнению с установкой этого продукта на высоте 20 футов или выше.См. наш список ниже для наших стандартных продуктов. Если есть продукт, которого вы не видите, но который вас заинтересовал, позвоните нам и спросите — мы можем просто применить его для вас!

В чем разница: структурно-изолированные панели (SIPS)

Структурно-изолированные панели (SIP) состоят из жесткой сердцевины из пенопласта, обычно зажатой между слоями обшивки из ориентированно-стружечной плиты (OSB). SIP используются для изготовления полов, стен и крыш, которые являются одновременно прочными и энергоэффективными. Базовый SIP обычно содержит один из трех типов пеноизоляции.Каждый из них имеет различные изоляционные свойства, строительные характеристики и доступность.

Пенополистирол (EPS)

Более 80% SIP, производимых в США, имеют сердцевину из пенополистирола (EPS). Это самая доступная и самая дешевая пена на рынке, что делает ее популярной среди производителей SIP. Тем не менее, пенополистирол имеет самое низкое значение R среди всех материалов сердцевины — 3,85 на дюйм.

Самым значительным преимуществом пенопласта EPS является его низкая температура плавления.Эта характеристика снижает огнестойкость пены, но позволяет строителям резать пенополистирол с помощью нагретых режущих инструментов, чтобы вносить изменения на месте для шпилек, пластин и других установок в стене.

Pros
• Низкая температура плавления, что обеспечивает простоту модификации на месте
• Легкодоступный, наименее дорогой
• Пентановый вспенивающий агент (низкое воздействие на окружающую среду)

Минусы
• Самое низкое значение R
• Стены должны быть толще, чтобы поддерживать требуемые показатели изоляции
• Высокая проницаемость 3
• Низкая огнестойкость

Производители
Enercept Inc.www.enercept.com
FischerSips Inc. www.fischersips.com
Premier Building Systems www.pbspanels.com
Winter Panel www.winterpanel. com

Полиуретан/полиизоцианурат

1
Полиуретан/полиизоцианурат

Полиуретан и полиизоцианурат настолько схожи по химическому составу, что их можно считать одним и тем же материалом. Стоимость и модификации на месте аналогичны пене XPS, но полиуретан и полиизоцианурат являются единственными материалами сердцевины, которые проходят процесс, известный как термический дрейф, который представляет собой снижение R-значения с течением времени.После отстаивания эти пены сохраняют значение R примерно 7 на дюйм, что является самым высоким изоляционным значением среди всех материалов сердцевины SIP. Полиуретан и полиизоцианурат дороже, чем пенополистирол. Их доступность по всей стране ограничена, но не до такой степени, как пена XPS.

Pros
• Самое высокое значение теплопроводности среди всех пенопластов
• Можно делать тонкие стены, сохраняя при этом оптимальные изоляционные характеристики
• Низкий показатель проницаемости, около 1

Минусы
• Вспенивающий агент на основе ГХФУ (ГХФУ разрушают озоновый слой)
• Умеренная доступность
• Дорогой
• Высокая температура плавления, что затрудняет модификации на месте

Производители
К. C. Панели www.kcpanels.com
Murus Industries www.murus.com
Thermocore www.thermocore.com

Экструдированный полистирол (XPS)

Экструдированный полистирол (XPS) обладает лучшими эксплуатационными характеристиками, чем пенополистирол. Однако доступность XPS очень низкая; только один производитель производит исключительно XPS. Это дороже, чем пенополистирол, но имеет более высокое значение R, равное 5 на дюйм. SIP XPS стоит примерно столько же, сколько SIP с полиуретановым наполнением, но не имеет такого высокого коэффициента теплопередачи.

XPS плотнее, чем EPS, обладает большей прочностью на сдвиг, чем полиуретан, и имеет высокую температуру плавления. Однако это может усложнить конструкцию: модификации панелей необходимо выполнять с помощью фрезерных станков и сверл, что является более трудоемкой работой, чем использование нагретых режущих инструментов.

Pros
• Прочнее пенополистирола
• Можно изготавливать тонкие стены, сохраняя при этом оптимальные изоляционные характеристики
• Высокое значение теплопроводности
• Низкий показатель проницаемости 1

Минусы
• Вспенивающий агент на основе ГХФУ
• Очень низкая доступность
• Высокая температура плавления, что затрудняет модификации на месте
• Более дорогой, чем EPS

Производители
Foard Panel www. foardpanel.com

Фотографии Кристы С. Дёрлфер, если не указано иное:

Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

Преимущество SIP

Из всего, что должно быть в вашем бревенчатом доме — крепком, уединенном, модно обставленном, — есть один элемент, который никогда не должен попадать в список: холод. Когда дело доходит до комфорта и энергоэффективности, сегодняшние деревянные дома лидируют, во многом благодаря использованию в них структурно-изолированных панелей (SIP) для ограждения каркаса и защиты от непогоды.Мы встретились со Стивеном Манном, генеральным директором Insulspan, ведущего производителя конструкционных теплоизоляционных панелей, чтобы узнать больше о преимуществах SIP.

THL: как работают SIP?

SM: SIP создаются путем ламинирования двух кусков OSB2 с высокими эксплуатационными характеристиками (для конструкционных применений) вокруг сплошной сердцевины из пенополистирола EPS (вспененного полистирола). Мы можем предоставить размеры панелей до 8 на 24 фута, что позволяет нам покрывать большую площадь одной панелью и уменьшает количество стоек, необходимых для строительства.Это также снижает потери тепла, тепловые мосты и утечку воздуха. Еще одна важная вещь, которую мы делаем с SIP, — это использование герметика на каждом стыке, что уменьшает поток воздуха. Вы не можете сделать это со стекловолокном или продуваемой изоляцией.

THL: чем SIP отличаются от других видов изоляции? Какие преимущества они имеют перед альтернативами?

SM: Войлочная изоляция имеет R-значение 8,8, но с SIP мы можем получить эффективное R-значение около 22.6. Важным фактором здесь является количество пиломатериалов, которые идут на создание стены или крыши. Из-за конструктивного аспекта SIP требуется не так много пиломатериалов. Пиломатериалы не обладают таким же термическим сопротивлением, как SIP.

Что касается изоляции из напыляемой пены, то одним из преимуществ является то, что мы можем производить SIP-панели толщиной до 12,25 дюймов, что обеспечивает значение R до 45. Если вы действительно хотите увеличить значение R, вы можете добавить еще 20 процентов. с использованием пенополистирола с графитовым усилением.Вы не можете получить пену для распыления, которая была бы такой густой или обеспечивала бы такое высокое значение R. Дело в том, что распыляемая пена создается с помощью химической реакции, которая со временем будет выделять газ и разрушаться, снижая ее R-значение. EPS представляет собой жесткую пену с закрытыми порами, состоящую из пластика и воздуха, которая не разлагается.

THL: Сколько энергии можно сэкономить, используя SIP поверх изоляции из стекловолокна?

SM: Количество сэкономленной энергии будет зависеть от размера здания. Для стены 2 на 6 с каркасной изоляцией R-20 эффективное значение R составляет около 16.8, а с SIP толщиной 6 1/2 дюйма мы получаем эффективное значение R примерно 22,6. Но это действительно зависит от размера конструкции и толщины стен или поверхностей крыши, которые вы используете.

THL: Сколько стоят SIP по сравнению с другими продуктами, особенно с точки зрения рентабельности инвестиций?

SM: SIP имеют несколько более высокую начальную стоимость инвестиций, но если учесть скорость строительства и необходимость иметь только одного торгового подрядчика, а не двух (каркас и изоляция), покупатели действительно могут сэкономить деньги во время установки. обработать.Однако реальная экономия — это то, что владельцы увидят в течение всего срока службы дома. При использовании SIP в доме требуется меньший блок HVAC из-за более высокого значения R и уменьшенного воздушного потока, поэтому оборудование стоит меньше. Тогда вы со временем еще больше сэкономите на затратах на электроэнергию благодаря меньшему воздухообмену. Это долгосрочная экономия, которая делает использование SIP стоящим.

Узнайте больше от

Murus представляет конструкционные теплоизоляционные панели Jumbo » Murus.

Главная » Новости и события » Murus представляет Jumbo Structural Insulated Panels

ПРЕСС-РЕЛИЗ (СКАЧАТЬ КОПИЮ):

Компания Murus, Inc. теперь предлагает гигантские структурно-изолированные панели (SIP). Недавно компания добавила полностью автоматизированную производственную линию с компьютерным управлением, которая была запущена в эксплуатацию на их заводе в Мэнсфилде, штат Пенсильвания, 15 марта 2013 года. Новое оборудование может производить SIP-панели шириной до 9 футов, длиной до 24 футов и толщиной до 17 дюймов.

По словам генерального директора Джейми Дженкинса, «Промышленность и потребительский спрос побудили Murus расширить производственные мощности SIP. Jumbo SIP дополнят нашу лидирующую линейку продуктов и услуг. Существует постоянно растущий сегмент строительной отрасли, который предпочитает строительство с использованием SIP и хочет еще больше увеличить экономию времени и труда за счет использования гигантских панелей».

В SIP-панелях Murus используются методы строительства, которые предлагают важные преимущества по сравнению с традиционными каркасными конструкциями.Система изолированных панелей позволяет сократить сроки, ускорить монтаж и значительно снизить трудозатраты. Было доказано, что SIP сокращают трудозатраты на изготовление каркаса на целых 55%. SIP Murus также обеспечивают инженерную экономию энергии, в том числе значительно более низкие затраты на отопление и охлаждение в течение всего срока службы по сравнению с традиционным строительством. Домовладельцы Murus могут быть уверены, что они сэкономят на затратах на электроэнергию и сократят выбросы парниковых газов и других загрязняющих веществ без ущерба для производительности или комфорта.

Дженкинс добавил, что «новая линия может производить до 50 000 квадратных футов продукции в день и позволит Murus удовлетворить постоянно растущий спрос отрасли на энергоэффективные SIP.С гигантскими SIP-устройствами Murus предлагает больше SIP-продуктов, чем любой другой производитель в стране.
