СИП-панели ⭐️ Что это такое

SIP (Structurally Insulated Panels) в переводе с английского – «Структурно-Изолированная Панель».

Это значит, что в основе строительства из SIP-панелей используется принцип изоляции возводимого строения от любых воздействий окружающей среды.

Если проще, SIP-панели придумали, чтобы в доме не поддувало, стены не отдавали холодом, а нужная температура поддерживалась без лишних энергозатрат.

Вы, наверно, слышали, что из SIP-панелей возводят дома по канадской технологии. Это правда, лишь наполовину. Из них действительно возводят дома, но технологию производства SIP-панелей придумали в 50-х годах прошлого века в США. Тем не менее, находка американских разработчиков прижилась в Канаде с её изменчивым северным климатом. Дальше технологию переняли Швеция, Финляндия, Великобритания – страны, где у местных много претензий к погоде. Для них энергоэффективность, экологичность, прочность постройки и скорость возведения стали решающими факторами в пользу SIP-панелей.

На западе в энергоэффективности SIP-панелей уверены настолько, что в 2015 их использовали при строительстве исследовательской станции Амундсен-Скотт, на Южном Полюсе. Как видите, с SIP-панелями у природы действительно нет плохой погоды.

Более 50% домов в Европе и 90% в США построены из SIP-панелей.
Источник: kommersant

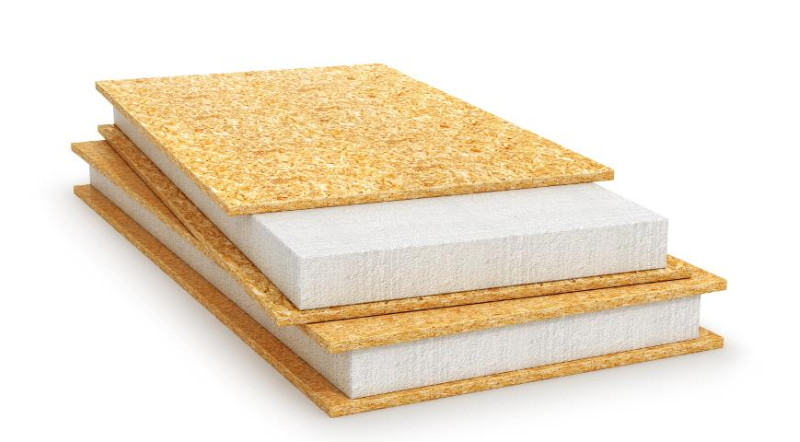

Из чего состоит SIP-панель?

На высококачественные плиты OSB-3 наносится полиуретановый клей, сверху кладётся лист пенополистирола и сверху ещё одна плита OSB-3, с предварительно нанесённым клеем.

SIP-панель — это несложный, но высокотехнологичный строительный материал. Хорошо продуманным его делает сочетание компонентов панели.

OSB-3 (oriented strand board – ориентированно-стружечная плита) это не фанера или ДСП. Строители называют этот материал «улучшенным деревом» или «строительной древесиной». Его прочность в 7.5 раз превышает прочность ДСП, а количество древесных дефектов стремится к нулю. При этом при производстве OSB-3 пропитывается специальными смолами с добавлением синтетического воска, который отпугивает насекомых.

В нашем производстве используется  OSB-3 Kronospan или Egger, потому что они дополнительно обрабатываются антипиреном. Это защищает плиту OSB-3 от возгорания при прямом контакте с огнём.

Пенополистирол

Пенополистирол в народе называют пенопластом. Он на 98% состоит из воздуха и обладает потрясающими энергосберегающими свойствами. По этой причине пенопластом обшивают старые кирпичные постройки или панельные дома. Это обязательно, если нужно, чтобы в квартире или в доме поддерживалась одинаковая температура и теплопотери были сведены к минимуму.

Проблема подобных обшивок в том, что со временем под воздействием окружающей среды и по причине некачественного монтажа пенопласт теряет свои свойства. Если только речь не о SIP-панелях, где толстый слой пенопласта защищают две прочные плиты OSB-3.

Полиуретановый клей

Третий не волшебный, но действенный компонент – это полиуретановый водостойкий клей LPU британского производства. Наш выбор остановился на этом клее, потому что он сохраняет свои свойства и стойко переносит перепады температур – от –40^оС до +140^оС. С клеем LPU наши SIP-панели могут пережить температуру Северного Полюса и самую знойную жару в самой жаркой точке планеты.

Так выглядят базовые сэндвич-панели, но за полвека производства появилось много специализированных подвидов.

Так иногда вместо пенопласта используют пенополиизоцианурат (PIR) или пенополиуретан (PUR). Иногда в целях дополнительной защиты внешнюю OSB-3 плиту покрывают слоем оцинкованной стали или алюцинка. Подобные «усиленные» SIP-панели используются при строительстве заводов, цехов и амбаров. А вот если SIP-панель обшить металлом с обеих сторон, то получится идеальный материал для строительства холодильных камер.

Использование самых качественных материалов и уменьшение влияния человеческого фактора – два принципа производства качественных SIP-панелей.

У SIP-панелей есть три основных преимущества, о которых вам расскажет каждый владелец канадского дома.

Экологичность

Строительство домов из SIP-панелей относится к категории «Green Building» («Зелёное строительство»). Это означает, что и сами материалы и само строительство не наносят вред окружающей среде. OSB плиты марки Egger изготавливаются из стружки быстро восстанавливающихся сосновых лесов, а производство пенополистирола не выбрасывает в атмосферу тонны вредных веществ.

Непрофессионалы скажут, что пенопласт выделяет вредный для организма стирол, но знайте, что деполимеризация начинается при температуре 120^оС. Если вы нарочно не сожжёте свой дом, пенополистирол не разрушится и за 50 лет.

Экологичность SIP-панелей гарантирует экологичность финальной постройки, а их энергоэффективность уменьшит количество потребляемых природных ресурсов. Воздух в доме будет чистым, как в деревянном, и в нём не будет ещё несколько месяцев витать пыль, как в доме из кирпича.

Энергоэффективность

Как мы уже упоминали выше, это главная причина, по которой сэндвич-панели популярны за рубежом. По опыту эксплуатации домов и сэндвич панелей, мы точно знаем, что использование сэндвич-панелей при строительстве дома сокращает количество потребляемой энергии (газа, электричества) на 30%. С учётом скорости роста цен на энергоносители, такая экономия и правда привлекательна. И она никак не влияет на температуру в помещении. Даже наоборот.

Энергоэффективность измеряется с помощью R-величины, общепринятого коэффициента теплосопротивления. Этот коэффициент показывает, насколько хорошо строительный материал удерживает тепло. По государственным строительным нормам Украины R-величина для наружной стены должна составлять 3,3 м2 К/Вт. R-величина одного только пенополистирола внутри сэндвич-панелей – 4,57 м2 К/Вт. Добавьте защитные слои из двух OSB плит и получите теплосопротивление в полтора раза выше нормы.

Добавьте защитные слои из двух OSB плит и получите теплосопротивление более чем на 15% выше нормы. Для сравнения у классической кирпичной кладки в 1,5 кирпича коэффициент теплосопротивления составляет 0,97 м2 К/Вт, что почтив 3,5 раза ниже нормы!

Удобство строительства

Строить дом из SIP-панелей приятно, потому что это делается быстро, чисто и в любое время года. Лёгкость сэндвич-панелей предполагает использование облегчённого фундамента, на котором можно строить уже на 10-12 дни после заливки. Сам дом возводится за несколько недель, включая все коммуникации. Это существенно сокращает ваше время и, как следствие, ваши деньги, потому что вы не платите за время строителей.

После строителей не нужно нанимать бригаду уборщиков, потому что на стройке нет расходных материалов и мусора. А тот факт, что при строительстве не используется цемент, даёт возможность строить дома из SIP-панелей даже зимой.

Собрать домокомплект настолько просто, что вы можете сделать это сами при наличии всего лишь проектной документации, и у вас будет дом, который вы построили собственными руками! И потратите вы на это всего лишь несколько недель.

Сравнение SIP-панелей с другими материалами домов

Давайте сравним наиболее используемые варианты выполнения стен с использованием кирпича, бревна (сруб), газобетона и SIP-панели по основным критериям оценки!

Под каждой диаграммой проставлены балы в зависимости от того, насколько стена эффективна. 4 – «максимально эффективная», 1 – «минимально эффективная».

Все показатели усреднены и упрощены.

У сэндвич-панелей много преимуществ, но мы сделали акцент на самых главных.
Тем более, что каждое из них экономит ваши деньги.

1.Кирпичная стена

• Штукатурка + короед – 10мм
• Утеплитель минераловатный — 100мм
• Кирпичная кладка – 380мм.
• Штукатурка + шпаклевка – 15мм

2. Бревно (сруб)

• Бревно 250мм диаметром

3. Стена из газобетона

• Штукатурка + короед – 10мм
• Утеплитель минераловатный — 50мм
• Газобетон – 400мм.
• Штукатурка + шпаклевка – 15мм

4. Стена из SIP-панели

• Штукатурка + короед – 10мм
• Утеплитель пенополистирол — 50мм
• SIP-панель – 160мм
• Гипсокартон + шпаклевка – 15мм

Чем тоньше стена, тем больше площади здания остается в эксплуатации при одной и той же площади застройки

Чем больше R, тем более теплый дом и тем меньше тратить денег на отопление

Чем меньше вес конструкций здания — тем меньше затрат на фундамент, тем больше шансов построить дом на слабых грунтах

Чем больше несущая способность стены, тем спокойнее сон.

Коробка дома без отделки — это еще не весь дом

На основании приведенного сравнения можно с уверенностью сказать, что дома с SIP-панелей ничем не хуже всех остальных

И это не считая скорости возведения!

У каждого материала и технологии строительства есть свои преимущества и недостатки. Но в реальности дома из SIP-панелей — это быстровозводимые, экологичные, прочные и энергоэффективные (т.е. очень теплые) сооружения

И напоследок небольшое сравнения толщины материалов при одном и том же показателе сопротивления теплопередачи

Ходят слухи

Если вы ещё не прониклись нашей уверенностью в собственном продукте, мы вас понимаем.

За последние 15 лет интернет оброс слухами о SIP-панелях. Мы объясняем это тем, что люди не доверяют незнакомому, поэтому здесь мы отвечаем на ряд проверенных слухов проверенной информацией.

«На западе большая часть домов построена с использованием канадской технологии. Как пройдёт очередной ураган или торнадо, у них все дома разрушены».

Для Украины характерен мягкий умеренно-континентальный климат, и с ураганами нам, к счастью, не сильно везёт. Но даже если представить, что на нас обрушится сильная буря, то правильно построенный канадский дом легко её выдержит. SIP-панели одновременно выполняют роль стен и каркаса, делая из вашего дома монолитную структуру.

Именно поэтому единственные дома, которые остаются стоять после сильных ураганов на восточном побережье США, это дома собранные по канадской технологии.

«Ничего нет лучше хорошего кирпичного дома. Это на века».

Долговечность канадского дома по разным оценкам достигает 80 лет. Тем более, мы показали, что его энергоэффективность гораздо выше, чем у «хорошего кирпичного». Какими бы хорошими не были дома из кирпича, нередко мы видим, как их обшивают дополнительным слоем пенополистирола.

«На такую стену можно только картинки повесить, а прикручивая полку, только стену раскурочишь».

Стены из SIP-панелей тоньше кирпичных. Это факт. Тем не менее, плиты SIP-панелей делаются из нескольких слоёв древесной стружки, плотно склеенных между собой. Это делает плиту OSB-3 прочной (не зря же её называют строительным деревом), поэтому вы можете смело использовать стену SIP-панели, как обычную стену. Если у вас есть сомнения, сделайте больше точек крепления. Это уменьшит нагрузку на один крепёж. Если и это вас не убеждает, прикрутите к панели деревянную планку, чтобы вес равномерно распределялся по всей её поверхности. Но всё это нужно больше для успокоения ваших нервов, потому что SIP-панель выдержит и полку, и телевизор, и целый кухонный гарнитур.

Их толщина даже вам на руку. Стены из SIP-панелей освобождают 30% полезной площади, которая зачастую «съедается» толщиной кирпичной или газобетонной стен. То есть, если площадь застройки составляет 100 м2, то, используя SIP-панели вместо полуметровой кирпичной кладки, вы освободите себе место под пару небольших спален или целой гостиной.

«Такой дом сгорает, как спичка».

Это одна из самых популярных тем в разговоре о SIP-панелях. Чтобы в ней разобраться, нужно принять тот факт, что все дома горят, потому что зачастую горит не сам дом, а то, что внутри.

Конечно, SIP-панель это не камень, но и далеко не спичка. Внутри панели – пенополистирол, который на 98% состоит из воздуха. Там просто нечему гореть. И если держать лист пенополистирола прямо над огнём, то придётся долго ждать, пока он загорится. Но стоит убрать источник огня, и материал тут же потухнет. Всё дело в том, что в процессе производства мы обрабатываем пенополистирол антипиреном, который делает лист самозатухающим. Сами пробовали, действительно тухнет.

«В SIP-панелях заводятся мыши и выгрызают пенополистирол».

Это выдумки. Мыши не едят пенополистирол. Это факт, доказанный десятилетиями эксплуатации SIP-панелей у нас и за границей. Мыши могут портить утеплители на фасадах зданий, но только для того, чтобы выгрызть себе норы между слоями. В SIP-панелях пенополистирол защищён плитами OSB-3, и пока не зарегистрирован ни один факт привлекательности улучшенного дерева для грызунов.

Вместо тысячи слов

Мы бы могли ещё часами рассказывать вам о том, почему SIP-панели – это лучший для строительства материал. Но у вас, наверно, нет столько времени. Если есть, звоните. Мы всегда рады рассказать о нашей продукции.

А пока у нас работа полным ходом, вот вам видеоматериалы, чтобы вы один раз увидели, чем тысячу раз прочли.

Что можно построить из SIP-панелей?

SIP-панели создаются для строительства домов, но мы нашли им другие применения.

Собственный дом

Вы созрели для собственного дома? Мы поможем вам построить его быстро, качественно и выгодно. И не только дом, но и баню, гараж, беседку, пристройку, мансарду и всё, что вы захотите.

Вот как мы это сделаем »

Собственный бизнес

Ваш бизнес должен приносить прибыль. Так почему бы не сократить на расходах? Мы поможем, вернуть свои инвестиции быстрее при строительстве гостиниц, офисных зданий, супермаркетов, магазинов и даже киосков.

Вот как мы это сделаем »

Объекты агропрома

Мы поможем вам сохранить ваши урожаи, ваше поголовье и всю вашу технику в целости и сохранности, построив долговечные, термостойкие и надёжные помещения под ключ.

Вот как мы это сделаем »

+38 (066) 561-91-58

Бесплатная консультация по проекту

[unex_ce_button button_text_color=»#ffd300″ button_font=»bold» button_font_size=»18px» button_width=»auto» button_alignment=»center» button_text_spacing=»0px» button_bg_color=»#1c201f» button_padding=»10px 20px 10px 20px» button_border_width=»0px» button_border_color=»#000000″ button_border_radius=»30px» button_text_hover_color=»#ffd300″ button_text_spacing_hover=»0px» button_bg_hover_color=»#333333″ button_border_hover_color=»#333333″ button_link=»#footer» button_link_type=»url» button_link_target=»_self» has_container=»» in_column=»1″]Бесплатная консультация по проекту[/ce_button]

Мы разбираемся в строительстве

Украина, Харьков,
пр. Науки 22, офис 6

Пн-Пт с 9:00 до 18:00

+38 (066) 561-91-58

[email protected]

 SIP Фабрика

© 2014-2020 SIP-Фабрика

Что такое SIP-панели? — Ultrasip.

Аббревиатура «SIP» расшифровывается как «Structural Insulated Panel», на русский язык этот термин обычно переводят как «несущая утепленная панель» либо «конструкционная теплоизоляционная панель». Но поскольку в строительный лексикон уже прочно вошло слово SIP, встречается перевод «структурно-изоляционная панель», не вполне правильный, но соответствующий аббревиатуре СИП по первым буквам.

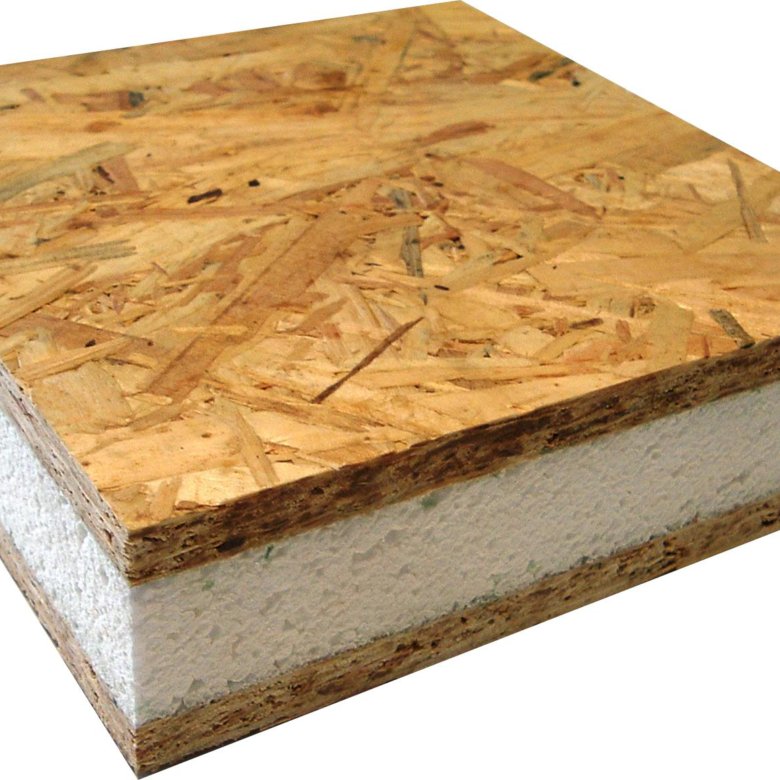

Устройство SIP-панели несложно. Это «бутерброд» из листа пенополистирола (ППС) и двух листов OSB, склеенных специальным клеем на промышленном оборудовании. Образуется монолитная конструкция с высокими нагрузочными и теплоизоляционными характеристиками.

Немного про составные части SIP-панели.

OSB (Orient Strand Board), по русски «ориентированно-стружечная плита» (ОСП), производится из трех слоев древесной щепы.

Слово «ориентированно» в названии означает, что отдельные фрагменты расщепленной древесины располагаются в будущей плите не хаотично, а в заранее определенных направлениях, взаимно перпендикулярно в разных слоях. Щепа склеивается специальной смесью смол и синтетического воска под промышленным прессом, в условиях высокого давления и температуры. Также в составе OSB присутствуют обычно соли борной кислоты, не токсичные для млекопитающих и человека, но губительные для многих насекомых и грибов.

В наружных слоях щепа, как правило, ориентирована продольно, а во внутренних – поперечно. Благодаря послойно-перекрестному ориентированию щепы OSB плиты по своим физико-механическим свойствам намного превосходят традиционные ДСП и МДФ.

Можно сказать, что в процессе производства ОСБ сначала происходит «разборка» дерева на компоненты (щепу), а затем «сборка» в материал с лучшими строительными качествами, чем у исходного дерева. При этом устраняются «врожденные дефекты» дерева как строительного материала — его гигроскопичность, неоднородность, склонность к рассыханию и растрескиванию, подверженность процессам гниения.

В настоящий момент в России для изготовления качественных СИП-панелей применяется плита ОСБ типа «3», специально предназначенная для изготовления несущих конструкций, в том числе, и в условиях повышенной влажности.

Пенополистирол (EPS, ППС) – вспененный полистирольный пластик с закрытыми порами. Это отличный утеплитель, уже многие годы применяющийся в строительстве. Он не токсичен, не выделяет вредных веществ.

За счет низкой теплопроводности пенополистирола СИП панели имеют хорошие показатели теплоизоляции. Для сравнения, типовая СИП-панель толщиной в 174 мм по теплоизоляции аналогична кирпичной кладке толщиной 2,5 метра, или 4,2 метра железобетона.

Клей — как правило это влагоотверждаемый однокомпонентный реактивный клей на основе полиуретана.

Типовые размеры СИП-панелей: стеновые СИП-панели обычно устанавливаются вертикально, и их длина соответствует типичной высоте этажа. Длина их в России составляет 2500 либо 2800 мм и обусловлена размерами плит OSB. Ширина — 625 либо 1250 мм. При производстве домокомплекта панели нарезаются согласно проектным размерам.

Что делать, если хочется увеличить высоту потолка в будущем доме? В теории многие производители могут производить и более длинные панели по специальному заказу, но чаще всего это не имеет смысла с точки зрения экономики. Правильный вариант — брать типовые панели и предусматривать в проекте будущего дома их горизонтальные стыки.

Сегодня строительство из СИП-панелей — одна из самых актуальных и современных технологий для малоэтажных домов, позволяющая строить недорого, в короткий срок и с отличным качеством. Подтверждением этому — «взрывной» рост количества построенных по этой технологии домов.

Руководство архитектора по: структурно-изолированным панелям

Архитекторы: продемонстрируйте свой следующий проект через  Architizer и подпишитесь на нашу  вдохновляющую рассылку новостей .

Структурно-изолированные панели (SIP) существуют с 1930-х годов, когда они были изобретены инженерами Лаборатории лесных товаров в Мэдисоне, штат Висконсин. Если бы не Олден Б. Доу, ученик Фрэнка Ллойда Райта, который экспериментировал с технологией многослойных панелей в XIX веке?50-х годов и построил первые дома из пенополистирола в Мидленде, Миннеаполис, в 1951 году, этот потрясающий строительный материал может не стоять там, где он стоит сегодня.

Хотя SIP существуют уже почти столетие, в последние годы они привлекают все больше внимания архитекторов, заинтересованных в создании высокоэффективных и энергоэффективных ограждающих конструкций зданий. Благодаря своей гибкости и возможности формования SIP сегодня все чаще используются в жилых, коммерческих и промышленных проектах. На этой неделе компания Architizer поговорила с Бекки Сьюзен и различными представителями Ассоциации структурных изоляционных панелей (SIPA), чтобы узнать о широте возможностей этого удивительно временного строительного материала.

Поиск производителей SIP

Музей уличного искусства Elements House от MOS Architects представляет собой модульное здание из SIP. Он был разработан для работы независимо от коммунальных служб за счет интеграции пассивных систем и производства энергии на месте.

Материалы для структурных изолированных панелей

Структурные изолированные панели состоят из внутреннего слоя изоляционной пены, которая обычно зажата между панелями из ориентированно-стружечной плиты (OSB). В то время как изоляционная пена может состоять из различных материалов, наиболее распространенным материалом является пенополистирол (EPS). Другие изоляционные материалы включают XPS и полиуретан. «В конечном итоге SIP обеспечивают простоту и эффективность для дизайнеров», — сказала Сьюзан. «Вместо того, чтобы включать стены, крышу и пол в сборе, которые включают 7-12 продуктов и трудозатраты на их правильную установку, SIPS завершает оболочку здания в 3 этапа».

Процесс производства пенополистирола; изображение через EPS Foam Pro

Пенополистирол (EPS): Пенополистирол — это тип изоляции с закрытыми порами, который производится с использованием пара для расширения маленьких шариков полистирольного полимера. Эти шарики превращаются в более крупные изоляционные блоки различной плотности, которые затем можно разрезать на бесконечные формы и размеры. Являясь одним из самых универсальных видов изоляции, доступных сегодня на рынке, пенополистирол используется для крыш, стен и полов.

Одним из преимуществ EPS является то, что он очень легкий, так как в основном состоит из воздуха и имеет минимальное водопоглощение. Кроме того, пенополистирол является высокоэффективной изоляцией, которая поддерживает постоянный уровень термического сопротивления и значение R, которое не ухудшается с течением времени. В среднем для производства пенополистирола требуется на 24% меньше энергии, чем для производства изоляции из стекловолокна с эквивалентным R-значением. Для получения дополнительной информации о EPS посетите отраслевой альянс EPS.

Структурная теплоизоляционная панель; Изображение через Korwall

Ориентированно-стружечная плита (OSB): OSB — это разновидность инженерной древесины, похожая на древесно-стружечные плиты. Он формируется из перекрестно ориентированных слоев тонких прямоугольных деревянных полос, спрессованных и склеенных вместе с помощью воска и клея на основе синтетической смолы. Конечный продукт состоит примерно из 95% древесины и 5% воска и смолы.

OSB широко используется в строительной отрасли благодаря своей превосходной несущей способности. Кроме того, поскольку OSB можно производить из быстрорастущих, малоиспользуемых и часто менее дорогих пород древесины, это представляет собой эффективное использование сырья. По данным Ассоциации структурных изолированных панелей (SIPA) «около 85-90 процентов бревна можно использовать для изготовления высококачественных конструкционных панелей, а оставшуюся часть — кору, обрезки и опилки — можно преобразовать в энергию, древесную стружку или древесную пыль».

SIP M3 HOUSE by ian hsu – gabriel rudolphy

Эстетика

Поскольку конструкционные изолированные панели обычно представляют собой скрытые компоненты здания, их эстетическая ценность часто считается вторичной по сравнению с их огромными эксплуатационными характеристиками. Тем не менее, одним из самых больших преимуществ SIP является то, что они производятся в соответствии со спецификациями. SIP могут быть изготовлены практически для любого проекта здания; их возможности для настройки безграничны.

Резиденция SIPS от Kieron Gaits Architects; Изображение предоставлено Kieron Gaits Architects

Резиденция SIPS от Kieron Gait Architects — это один проект, заслуживающий внимания, в котором SIP использовались для сокращения времени строительства и трудозатрат. Тем не менее, архитекторы также решили отметить панели OSB за их эстетическую ценность, используя их в качестве движущей силы во всей палитре внутренних материалов проекта. В результате получается теплое и светлое пространство, которое видно насквозь без такой отделки, как штукатурка или краска.

Университет Монтаны, Центр коренных американцев от A&E Architects и Glen & Glenn Architects использует SIP-стены и SIP-крышу для экономии энергии и обеспечения устойчивости всего здания; Изображение предоставлено SIPA

Профили: SIP конструктивно прочнее, чем традиционные конструкции с деревянным каркасом, поэтому в большинстве зданий SIP не требуется использование системы ферм. «Преимущества этого дизайна продолжаются и продолжаются», — сказала Сьюзен. «Отсутствие ферменных систем делает соборные потолки легким делом, добавляя дополнительные лофты, а парящие потолки — легким элементом для включения в дизайн». Брайан фон Олворден из Wright Engineering также отметил, что «угловые окна, окна от пола до крыши, двойные консольные крыши, стены треугольной формы, геодезические купола и даже стены футбольного поля — это лишь несколько примеров» уникальных, не возможности линейного дизайна, которые можно использовать с SIP.

Структурные изолированные панели также известны своей способностью создавать четкие прямые линии, которые не изгибаются и не изгибаются. «Вот почему SIP устанавливаются примерно на 50% быстрее, чем каркасные конструкции», — сказал Брайан Осборн из Space SIPS. «Абсолютно плоская плита, которую нельзя скрутить или закрутить, легче установить с точностью». Сьюзен также добавила, что «корпус, полы и столярные изделия устанавливаются быстрее на прямых поверхностях, что устраняет необходимость в подкладке для приспособления к регулярно изогнутым поверхностям».

Размер: Панели изготавливаются размером 8 на 24 фута, что означает, что целые секции стен и крыши могут быть установлены быстро и с очень коротким временем высыхания.

Поиск производителей SIP

Модель дома Evoke Quadrant от Quadrant Homes показывает, как SIP и другие энергосберегающие технологии могут снизить счета за коммунальные услуги для домовладельцев; Изображение предоставлено SIPA

Производительность

Инфильтрация воздуха: В среднем до 40% тепла в доме может теряться из-за утечки воздуха. Конструкции, интегрирующие SIP в стены, полы и крыши, вносят определенную степень единообразия во все интерфейсы здания, что означает меньшую утечку воздуха и большую согласованность по всей конструкции. По словам Сьюзен, «SIP-панели в 15 раз более герметичны, чем традиционные деревянные каркасы. Таким образом, энергия, используемая для обогрева и охлаждения дома, остается внутри оболочки. Для сравнения, деревянные и стальные каркасные конструкции теряют большое количество нагретого и охлажденного воздуха и, следовательно, требуют дополнительных энергоресурсов».

«Проекты Net Zero, Positive Energy и Passive в основном полагаются на SIP в своих проектах. Эффективная энергетическая оболочка в сочетании с возобновляемыми источниками энергии, такими как солнечная и геотермальная, создают структуры, которые не берут энергию из сети. Многие из них действительно могут отдавать сетке».

Изображение Эрика Томаса предоставлено SIPA.

Срок строительства: Поскольку конструкционные изолированные панели изготавливаются в соответствии со спецификацией, они могут помочь значительно сократить время строительства на строительной площадке. В свою очередь, это означает снижение затрат на рабочую силу и большую вероятность того, что проект останется в рамках бюджета.

Стоимость: Осборн и фон Олворден согласны с тем, что один из основных мифов о SIP-панелях заключается в том, что они стоят дороже, чем обычные каркасы. «Часто, особенно в девелоперских проектах, при принятии решений доминирует стоимость квадратного фута», — сказал Осборн. «Это правда, что первоначальные затраты на SIP больше, чем просто каркас. Но это сравнение не рассматривает долгосрочные затраты на коммунальные услуги. Разработчики не заботятся о затратах на послепродажную эксплуатацию, когда достаточно просто соблюдать существующие нормы и предписания. Архитекторы должны информировать своих клиентов и строителей о снижении будущих затрат и представлять их как фактор продажи».

HVAC:  Очень важно согласовать вашу систему HVAC с использованием SIP. Люди часто недооценивают высокие изоляционные и воздухонепроницаемые свойства SIP, которые позволяют создать значительно меньшую систему ОВК, чем вы могли бы ожидать. «Как правило, SIP экономят 55% затрат на отопление и охлаждение, — говорит Сьюзен. «Это значительное снижение эксплуатационных расходов для домов, многоквартирных домов и коммерческих помещений».

Резиденция SIPS от Kieron Gaits Architects; изображение через Kieron Gaits Architects

Здоровье жильцов: Благодаря своим воздухонепроницаемым качествам, ограждающие конструкции SIP обеспечивают лучшее качество воздуха в помещении. «Более плотные конструкции означают более здоровую внутреннюю среду», — сказала Сьюзен. Кроме того, SIP не содержат летучих органических соединений или других вредных химических веществ, которые могут повлиять на здоровье пассажиров.

Теплоизоляция: Одна из замечательных особенностей конструкционных теплоизоляционных панелей заключается в том, что они предварительно изолированы, и нет необходимости покупать или сочетать их с дополнительными изоляционными продуктами. Согласно SIPA, «Исследования R-значения всей стены Национальной лаборатории Ок-Риджа (ORNL) показывают, что 4-дюймовая стена SIP (номинальная) с рейтингом R-14 превосходит стену с каркасом 2 × 6 с R-19.изоляция из стекловолокна».

Дом из SIP-панелей от Alejandro Soffia

Отходы: Поскольку конструкционные изолированные панели изготавливаются в условиях, контролируемых на заводе, с использованием передового программного обеспечения для оптимизации и автоматизированной технологии производства, они могут значительно сократить количество отходов, образующихся во время строительства. По словам Сьюзен, «отходы на строительной площадке для проектов SIP сокращаются вдвое».

Одной из текущих проблем, связанных с SIP, является поиск опытных установщиков. «Часто всю работу выполняют одни и те же несколько монтажников, — сказал фон Аллворден. «По мере роста спроса на SIP все больше производителей предпринимают простые шаги, чтобы стать квалифицированными установщиками SIP».

Практический пример

Ridge House от KieranTimberlake, фото от KieranTimberlake могут пользоваться экологическими преимуществами строительства из дерева без трудоемкого процесса и недостаточной энергоэффективности. Благодаря своим превосходным экологическим характеристикам и способности производить сборные конструкции за пределами площадки, SIP-панели являются идеальным способом минимизировать воздействие здания на его природную среду. Чтобы узнать больше, ознакомьтесь с этими пятью деревенскими домами, построенными из конструкционных теплоизоляционных панелей.

Поиск производителей SIP

Архитекторов: продемонстрируйте свой следующий проект через  Architizer и подпишитесь на нашу  вдохновляющую рассылку новостей .

Компания Black Bros. | Эффективное ламинирование структурно-изолированных панелей или SIP-панелей

Эффективное ламинирование структурно-изолированных панелей или SIP-панелей

Справочная информация

Во многих жилых и некоторых коммерческих строительных проектах эффективно используются структурно-изолированные панели, особенно для боковых стен и крыш. Эти панели, также называемые SIP, обычно состоят из OSB (ориентированно-стружечная плита), ламинированного с обеих сторон сердцевиной из EPS (пенополистирола) с использованием водоэмульсионного клея. Основной материал обычно имеет размер 4 х 8 футов, а оболочка имеет ширину 4 или 8 футов, длину до 24 футов или, в некоторых случаях, 28 футов. Ламинируя их в контролируемых заводских условиях, можно точно предсказать эксплуатационные характеристики продукта.

Панели этого типа быстро и легко монтируются и обеспечивают значительную экономию энергии по сравнению с традиционными методами строительства. Панели заводской резки позволяют создавать различные архитектурные решения, которые ранее считались непрактичными.

Некоторые другие панели, которые могут использоваться для ограждений террас, офисов на заводе и других подобных приложений, могут быть изготовлены путем ламинирования алюминия или стеклопластика непосредственно на материал сердцевины из пенополистирола. В этом случае, поскольку обшивка представляет собой непористый материал, используется однокомпонентный жидкий уретан, отверждаемый влагой, но в целом производство панелей аналогично.

Общее требование ко всем панелям этого типа заключается в том, что они должны иметь нескользящее структурное соединение, они должны быть плоскими и должны быть изготовлены с определенной толщиной, чтобы соответствовать другим компонентам.

Типы клея

Для изготовления SIP-панелей обычно используются двухкомпонентный водоэмульсионный клей, используемый для ламинирования панелей с пористым покрытием, и однокомпонентный жидкий уретановый клей, используемый для непосредственного ламинирования непористого покрытия. к ЭПС. Любой из этих клеев может обеспечить необходимую устойчивость к влаге, ползучести и температуре, необходимую для конструкционного клея. Производитель SIP-панелей должен работать с соответствующим органом по сертификации, чтобы убедиться, что выбранный продукт соответствует требованиям работы.

Время прессования с клеем эмульсионного типа составляет от 45 до 60 минут, а с жидким уретановым клеем может варьироваться от 1-1/2 до 2 часов. Это необходимо учитывать при выборе клеевой системы.

Система ламинирования методом холодного прессования

Хотя для изготовления SIP-панелей использовались различные методы, многие производители предпочитают использовать клеераспределитель и один или несколько прессов Air Pod Platen для изготовления панелей этого типа. На приведенном ниже рисунке показана такая компоновка линии с использованием распределителя клея шириной 56 дюймов для нанесения клея на основные компоненты и одного пресса Air Pod шириной 24 фута с возможностью добавления второго пресса позднее.

Несмотря на то, что двумя основными элементами оборудования являются распределитель клея для нанесения клея и пресс для приложения давления во время «схватывания» клеевой линии, вспомогательное оборудование для обработки, конвейеры, тележки и т. д. дополняют систему и делают операция более эффективна. Показанная система может производить (80) панелей размером 4 фута x 24 фута в день на основе панелей номинальной толщины 6 дюймов с использованием эмульсионного клея со временем прессования 60 минут.

Нанесение клея

Устройство для нанесения клея Black Bros. #775 быстро и эффективно наносит равномерный слой клея как на верхнюю, так и на нижнюю поверхности основного материала за один проход через машину. Распределитель клея обычно имеет специальное отверстие, позволяющее склеивать пенопластовые сердечники толщиной до 12 дюймов. Рифленые валы из неопрена используются для нанесения эмульсионного клея, а гладкие валы из EPDM используются для отверждаемого жидким уретаном.

Точный контроль нанесения клея важен по нескольким причинам. Во-первых, точная норма внесения поможет контролировать стоимость используемого клея. Его также можно отрегулировать, чтобы компенсировать условия на предприятии, чтобы обеспечить надлежащее время простоя. Конечно, наиболее важным является гарантия получения хорошей связи. Ваш поставщик клея даст вам хорошие рекомендации по нанесению количества, исходя из запасов, времени простоя для загрузки, различных условий на заводе и т. д. Мы приветствуем возможность обсудить с ними ваши требования, чтобы застраховать вас. хороших результатов в вашей операции ламинирования.

Валики распределителя клея должны содержаться в хорошем состоянии, чтобы обеспечить точный контроль распределения клея. Мы предлагаем перетачивать валки и нарезать новые канавки не реже одного раза в год, когда машина работает в одну смену, 40-часовая рабочая неделя. Затраты на поддержание валков в хорошем состоянии будут более чем компенсированы экономией клея, и, кроме того, качество линии склеивания будет лучше, что приведет к небольшому количеству брака, если вообще будет.

При любом применении клея важно учитывать остатки, образующиеся в конце дня, как в неиспользованном клее, так и в сточных водах, образующихся в результате очистки распределителя клея. Несколько лет назад компания Black Bros. представила автоматическую систему очистки рулонов для клеев на водной основе. Мы поставили это на многих машинах, и это работает хорошо. Оператору нужно только протереть концы валков и очистить торцевые уплотнения, чтобы завершить операцию очистки.

Автоматическая система очистки валов управляется программируемым контроллером, который управляет движением валов вперед и назад, а также распыляет воду на валы в нужное время для наиболее эффективной очистки. Наиболее очевидным результатом использования этой функции является то, что оператору не нужно вручную выполнять операцию очистки. Это освобождает оператора от выполнения других обязанностей. Еще одним преимуществом является то, что машина очищается каждый раз одинаково. Это гарантирует, что рулоны будут давать максимальные результаты в течение длительного времени. Он также производит гораздо меньше сточных вод, возможно, от 1/2 до 1/3 того, что было бы произведено при использовании методов ручной очистки. Уже одно это может быстро оправдать стоимость функции автоматической очистки рулонов.

Stock Lay-Up

После нанесения клея укладывается стопка, начиная с несущей или уплотняющей доски, затем куска облицовочного материала, затем сердцевины, покрытой клеем с обеих сторон. Затем наносится второе лицо. Эта процедура продолжается до тех пор, пока не будет собран весь стек. Наносится верхняя уплотняющая доска, и стопка готова к отправке в пресс для ламинирования.

Структурные изолированные панели часто используются с другими компонентами. Имея это в виду, некоторые клиенты используют материал сердцевины, размер которого немного меньше, чем материал поверхности, чтобы избежать вырезания этого материала после ламинирования. Если это будет сделано, эти клиенты изготовят соответствующие устройства для выравнивания, чтобы облегчить укладку.

Из-за относительно легкого веса SIP-панелей и того факта, что большая часть материала сердцевины ограничена размером 4 на 8 футов, многие клиенты просто собирают штабель на роликовом конвейере. При наращивании панелей с большими обшивками иногда применяют иные, чем ручные, способы, например, распространено использование вакуумного подъемника над рабочей зоной для обработки этих обшивок. При необходимости большие или тяжелые панели можно поднять на ножничном подъемнике. Это также полезно, поскольку удерживает укладку на постоянной высоте.

Всегда рекомендуется использовать доски для уплотнения. Шпаклевка защищает панели от повреждений при перемещении стопки, а также способствует равномерному давлению на поверхность во время ламинирования. Если используется один пресс, стопку можно загрузить прямо в пресс; однако из-за толщины панелей обычно используется более одного пресса. При использовании более одного пресса для перемещения грузов из зоны укладки в соответствующий пресс используется передаточная тележка.

Прессование
