Сип панель что это: состав, преимущества и недостатки, монтаж

Содержание

состав, преимущества и недостатки, монтаж

Сип панели являются удобным материалом с отличными характеристиками и продолжительным сроком эксплуатации, позволяющим возводить постройки в кратчайшие сроки. Сип панельные дома имеют свои сильные и слабые стороны, которые понадобится подробно изучить. Данный материал обрел свою популярность в Канаде, но после его начали активно использовать по всему миру. Сип технология строительства домов не отличается особой сложностью, поэтому этот материал в последнее используется все чаще.

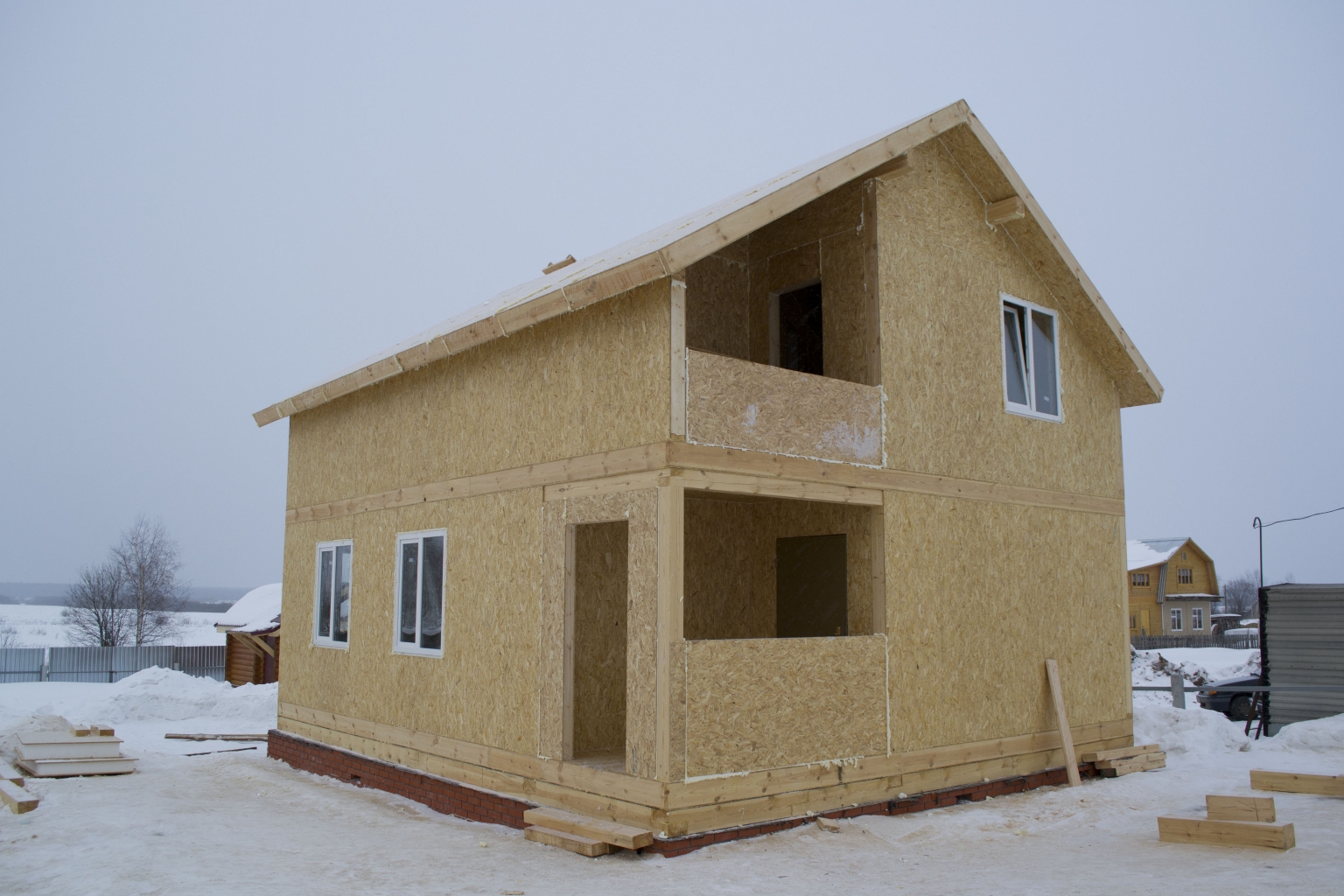

Дом из сип панелейИсточник penza-domstroy.ru

Состав панелей

Преимущества сип домов обеспечиваются благодаря составу этого материала. Он состоит из следующих элементов:

  • Основой такого изделия является ОСП-плита. Эти плиты производятся на основе длинных и узких щепок, уложенных многослойно и утрамбованных так, чтобы со всех сторон листа они ложились перпендикулярно друг другу.
    Подобная технология производства увеличивает гибкость изделия при нагрузках в разных плоскостях, такие свойства отсутствуют у обычной древесины. Зачастую для сип панелей используются щепки на основе сосны или осины. Эти плиты на 97% состоят из древесины, остальное приходится на связующие компоненты. Конструкции обрабатываются специальным водоотталкивающим раствором, что позволяет обеспечить защиту от влаги, гниения и механического воздействия.
  • Также используется пенополистирол, который отличается низкой теплопроводностью при легком весе. Во время изготовления в полистиролловую массу добавляется газ. В зависимости от свойств изделия, вещество может сильно отличаться, так, для пожароустойчивых конструкций применяют углекислый газ. Лист такого изделия толщиной всего 11 см способен обеспечить уровень теплоизоляции, сопоставимый со стеной, состоящий из силикатного кирпича толщиной в 2 м.

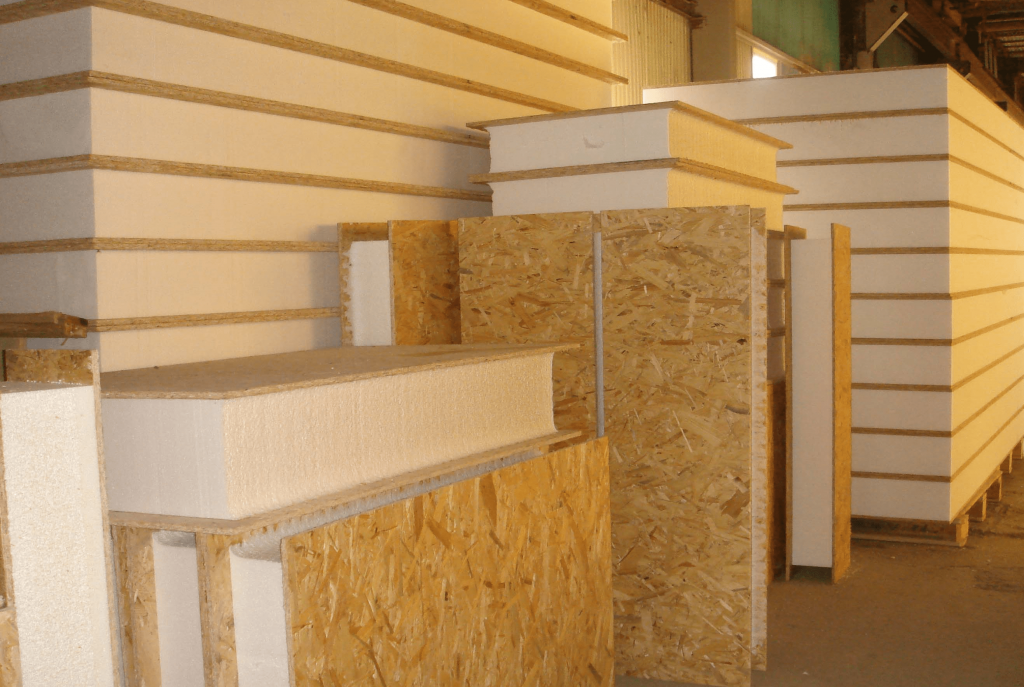

Состав сип панелиИсточник vip-dom.pp.ua

Зная, что такое сип панели, каковы их плюсы и минусы, нетрудно разобраться, почему данный материал так часто используется для возведения построек.

Характеристики панелей

Чтобы оценить качество дома из сип панелей, плюсы и минусы использования такого материала, необходимо тщательно изучить его характеристики. Согласно Европейским стандартам, материал имеет следующие размеры:

  • Ширина может составлять 1,25 или 1,2 м.
  • Длина может составлять 2,5 или 2,8 м, в отдельных случаях 3 и 6 м.

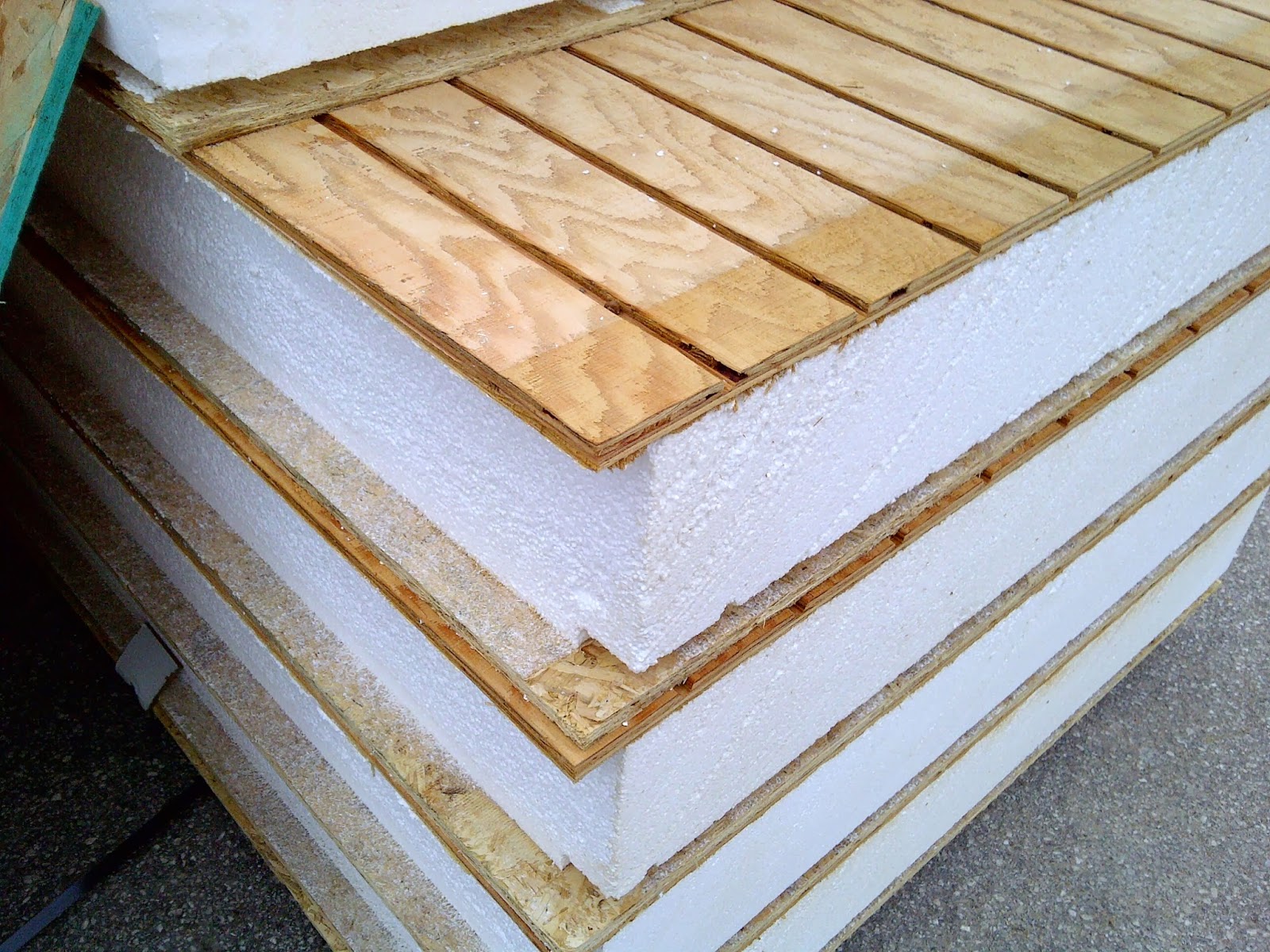

Сип панели стандартных размеровИсточник prosip.ru

Толщина изделия может сильно отличаться. В основном она зависит от слоя теплоизоляции. Утеплитель может иметь толщину в 100, 150 или 200 мм.

Далее мы разберем плюсы и минусы домов из сип панелей.

Плюсы использования сип панелей

Для постройки любого здания понадобится предварительно сделать фундамент. При использовании кирпича или монолитных конструкций необходимо создавать базис с большой глубиной заложения.

Сип технологии помогут значительно сократить размеры фундамента. Это объясняется тем, что стены после строительства не будут оказывать большого давления на основание. Средний вес одной панели составит не более 60 кг.

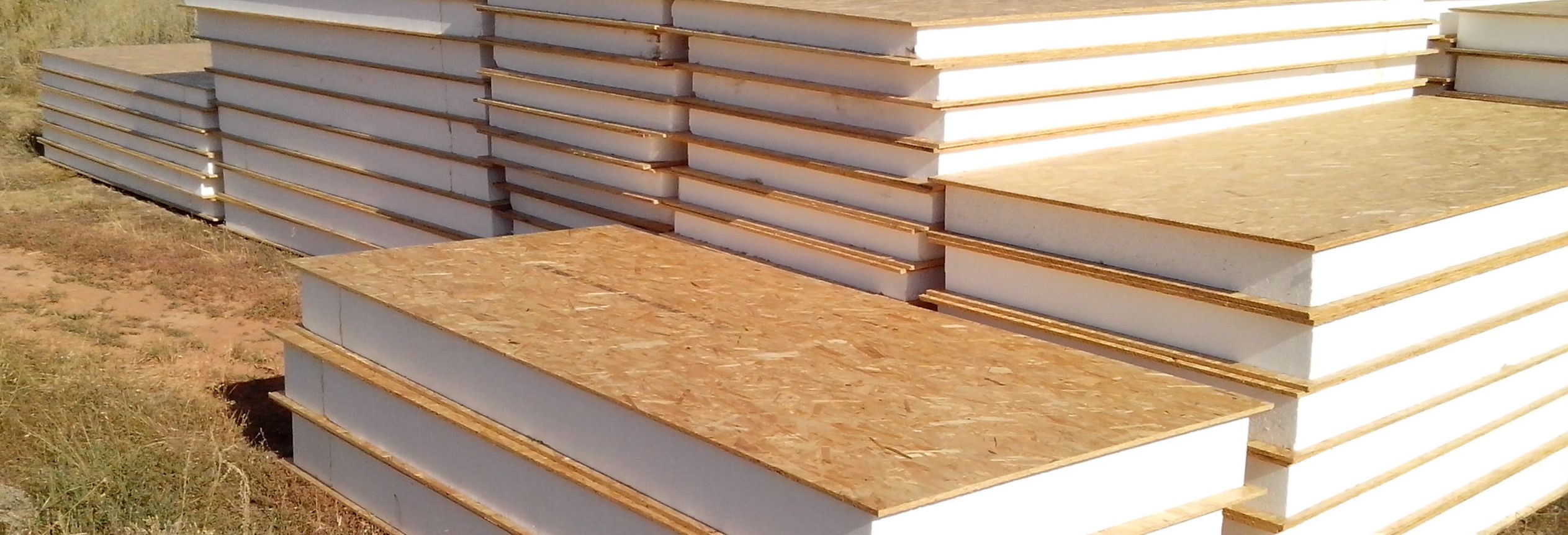

Хранение сип панелейИсточник market.sakh.com

К основным преимуществам подобных панелей можно отнести:

  1. Высокие показатели пожаростойкости. Во время опытов специалисты установили, что материал способен удерживать огонь на протяжении целого часа. Также изделие имеет возможность самозатухания. Это обеспечивается благодаря наличию в составе антиперена. Истории о хорошо горящих сип панелях являются мифом, который обычно относится к поделочным изделиям от непроверенных производителей.
  2. Материал является экологически безопасным и во время горения не выделяет никаких вредоносных веществ. Все компоненты являются полностью безопасными для человека.
  3. Высокие показатели прочности. Это один из ключевых плюсов панелей, который очень важен при строительстве зданий. Стены из такого материала способны выдерживать большие нагрузки.
  4. стойчивость. Эту характеристику можно улучшить благодаря добавлению каркаса жесткости с использованием брусков внутри конструкции.
  5. Жесткость материала. Она достигается благодаря специальной технологии производства.
  6. Высокий срок эксплуатации. В среднем сип панели могут прослужить больше 50 лет.
  7. Небольшая толщина материала. Это свойство очень полезно при возведении здания.
  8. Для внутренней и наружной облицовки стен можно использовать различные материалы. Идеально ровные поверхности панелей не требуют никаких предварительных подготовок.
  9. Нет необходимости в дополнительном утеплении конструкции, сип материалы уже оснащаются утеплителем в виде пенопласта.

Минусы сип панелей

Имеют сип панели и недостатки, которые также понадобится обязательно учитывать при выборе такого материала. Зная слабые стороны таких конструкций, их можно попытаться исправить, это поможет продлить срок службы зданий. К основным минусам сип панелей относятся:

  1. Горючесть относят к главным недостаткам сип панели. Хоть в сравнении с древесиной панели имеют высокую устойчивость к огню, они все равно легко горят. При возведении дома крайне важно правильно делать проводку, выбирать оптимальные места для размещения розеток и выключателей, чтобы избежать возможного возгорания дома. Для дополнительной защиты можно использовать вещество – антиперен. Также для повышения огнеупорности можно обшить стены негорючим материалом.
  2. В редких случаях панели могут быть повреждены грызунами. Во время строительства важно учитывать все стыки, чтобы не было щелей, через которые смогут проникнуть грызуны.
  3. Строение из такого материала может быть разрушено злоумышленниками, что позволит им проникнуть внутрь дома.
  4. Герметичность постройки. Если своевременно не позаботится о вентиляции, влажность в помещении значительно повысится, что приведет к образованию грибка и плесени.
  5. В процессе эксплуатации плиты постепенно усыхают, что приводит к уменьшению их размера.
    Из-за этого между плитами могут образоваться щели.
  6. Отделку дома понадобится проводить в любом случае. Дело в том, что плиты подвержены механическому воздействию, и если их поцарапать, они быстро утратят свой привлекательный внешний вид. Так что облицовочные процедуры лучше не откладывать в долгий ящик.
Отделка фасада дома из сип панелейИсточник 2gis.kz

Оценив сип панели, плюсы и минусы их применения, можно определиться, стоит ли использовать такой материал. При выборе также понадобится учитывать нюансы строительства при помощи подобных конструкций.

Что скрывают производители сип-панелей? Экология в сип-доме. Какая она на самом деле? Обманывают ли нас производители SIP домов?Ответы на все вопросы смотрите в данном видео:


Проекты домов и коттеджей из SIP (СИП) панелей – плюсы и минусы технологии, примеры проектов, цены

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, понадобится учитывать особенности использования технологии сип панелей.

К ним можно отнести:

  1. Необходимо стараться выбирать максимально качественные материалы. Только панели высокого качества смогут выдержать все оказываемое на них давление. Некоторые изготовители могут использовать клеевое вещество плохого качества, что приведет к быстрому расклеиванию конструкций. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредоносных веществ во время пожара. К выбору производителя необходимо подходить со всей ответственностью.
  2. Выбирая фундамент, лучше отдать предпочтение винтовым сваям или ленточному монолиту. Это позволит сократить расходы на строительство.
  3. Специальная технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому постройку здания можно выполнять в любое время года даже при низких температурах. Здание после постройки не дает усадку и защищено от сезонных движений почвы.
  4. Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для наружной отделки лучше использовать более толстые разновидности сип конструкций, для межкомнатной перегородки подойдут обычные панели.
Строительство дома из сип панелейИсточник dom-expert.by

Зная характеристики сип панелей, минусы их использования, возвести здание можно без особых осложнений. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип панелей

Сборка такого материала должна выполняться при тщательном контроле надежности соединения каждого участка конструкции. Основными узлами скрепления для сип панелей являются:

  • Участки состыковки конструкции перекрытия с основной частью.
  • Элементы скрепления углов стен.
  • Стыки, соединяющие стены, перекрытия и кровлю.
  • Элементы, скрепляющие кровлю с панелями.

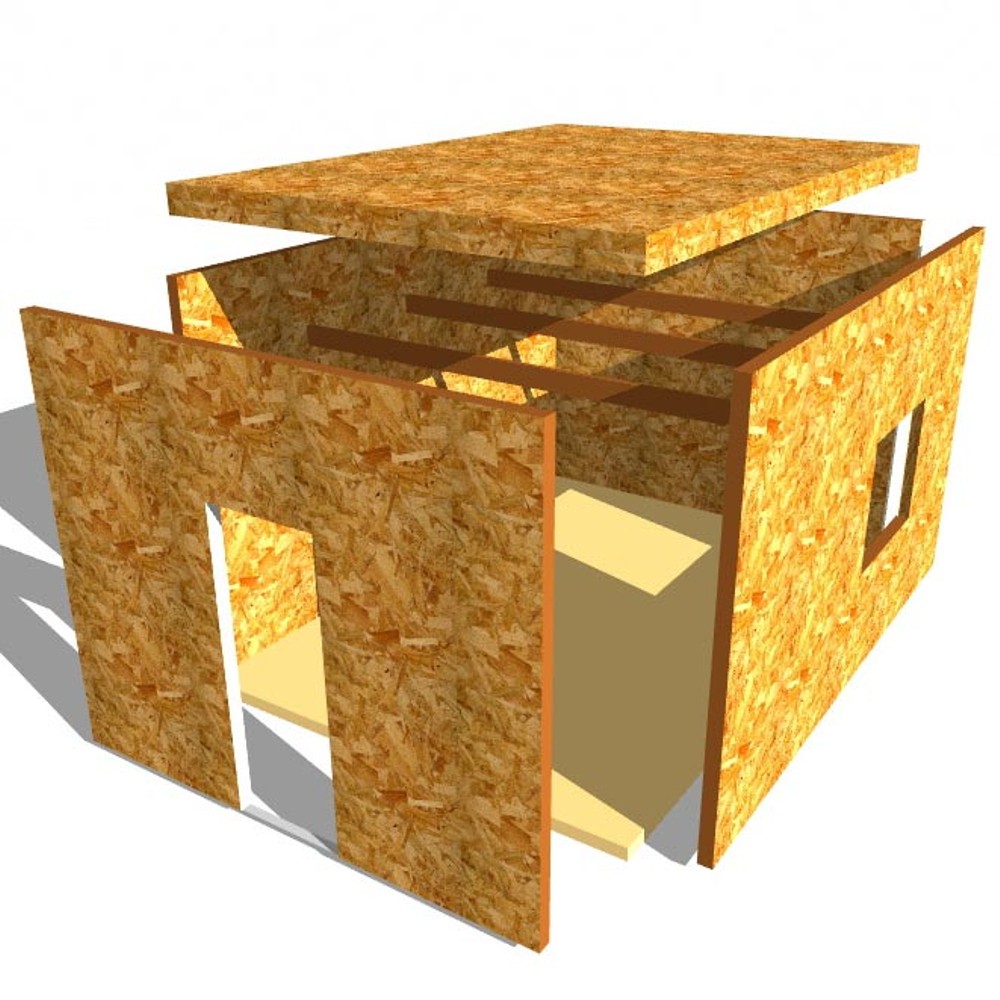

Сборка из сип панелейИсточник astroyresurs.ru

Все монтажные процедуры по состыковке конструкций должны дополнительно укрепляться с использованием саморезов и фиксироваться специальной пеной для монтажа. Хоть материал и обладает хорошими теплоизоляционными показателями, при некачественной сборке может возникнуть проблема сквозняков. Холодный воздух может проникнуть в пространство, где панели плохо соединены друг с другом. Если такие осложнения возникли, избавиться от них можно при помощи строительной монтажной ленты.

В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом: в следующем ролике?

Выбор фундамента для сип домов

Постройка любого дома начинается с выбора основания. Для панельных зданий по канадской технологии можно использовать следующие разновидности основания:

  1. Винтовой фундамент является наиболее оптимальным решением, так как он позволит построить цоколь с вентиляцией, что крайне важно для сип панельных построек с противопоказаниями к повышенной влажности. Этот базис имеет высокий срок эксплуатации и позволяет в любой момент расширить дом путем добавления пристройки.
  2. Мелкозаглубленный фундамент также является отличным решением. Он отличается прочностью и невысокой стоимостью.
  3. Для неустойчивого грунта отличным решением станет использование основания на основе железобетонных плит.
Свайный фундамент под дом из сип панелейИсточник ecopan-rm.ru

При выборе фундамента для сип домов нужно учитывать состав грунта, вес здания, разновидность отопления и вентиляции.

Современный дом из сип панелейИсточник tornado-ekb.ru
Бытовки из СИП панелей: особенности материала и технологии, проектирование и этапы сборки

Заключение

Как и любая другая технология строительства — дом из сип панели имеет плюсы и минусы. Но важно помнить что, возведенный согласно технологии дом из сип панелей может служить полноценным круглогодичным жилищем. При соблюдении всех норм он будет долгие годы радовать своих хозяев.

что это такое, размеры, характеристики, фото SIP панелей

Приняв решение о возведении собственного дома, будущий владелец приступает к выбору проекта в соответствии со своими представлениями и возможностями. С традиционными решениями в виде дома из кирпича, блоков или брёвен, более или менее знакомы все, но что такое СИП панели для строительства дома представляет далеко не каждый потенциальный застройщик.

СИП – это своеобразный «бутерброд» с «начинкой» из утеплителя и «хлебом» из ОСБ панелейИсточник quickhouse.com.ua

Немного истории

Что представляют собой СИП панели, что это такое и откуда они появились? Структурно-изоляционные панели (СИП) давно известны в качестве основного составного элемента дома по «канадской технологии» или как «канадское чудо». Внедрение идеи доступности и быстрого строительства жилья методом сборки лёгких несущих конструкций принадлежит отнюдь не канадцам, а американцу Ф. Л. Райту. В 30-х годах прошлого века были построены первые дома, а затем, после практических наработок, материал под названием SIP панели (Structural Insulated Panel) получил признание в остальном мире.

Простое решение, приведшее к резкому увеличению качественных показателей материала пришло к инженерам лишь в 1982 году, когда учёные разработали технологию безопасного и недорогого утеплителя пенополистирола (ППС) и нашли способ изготовления прочных плит из древесной щепы (ОСП). До этого панели изготавливались из листов фанеры с заполнением пространства между ними минеральной или стеклянной ватой и другими не очень эффективными материалами.

Дом строится из панелей различных размеровИсточник 2gis.ru

7 неоспоримых достоинств СИП панелей

Стоимость СИП панелей в качественном заводском исполнении довольно высока, но в целом строительство и дальнейшая эксплуатация дома обходится недорого из-за ряда преимуществ:

  1. Экономия на отоплении дома – у СИП панелей характеристики теплосбережения, в разы превышают возможности кирпича или камня.
  2. Малые сроки строительства.
  3. Использование облегчённого фундамента с значительной экономией средств на его возведение
  4. Отсутствие необходимости в тяжёлой технике на всех этапах строительства.
  5. Простота сборки конструкций, снижение трудозатрат.
  6. Прочность и лёгкость конструкции.
  7. Идеально ровная поверхность материала позволяет выполнять отделочные работы из любых материалов с минимальной подготовкой.

Строительная панель, лёгкая, но обладающая несущими характеристиками выше, чем у древесины. СИП состоит из двух ориентированно-стружечных плит с приклеенным между ними слоем утеплителя из пенополистирола.

Из каких материалов состоит СИП-панельИсточник samodelkino.info

В зависимости от разных факторов в строительстве применяются разные СИП панели, размеры которых могут варьироваться:

  • стандартная СИП-панель: длина х ширина = 2,5 х 0,6-1,5 м, при максимальных размерах вес 56 кг;
  • толщина стен несущих внешних 150-200 мм;
  • перегородки внутренние толщина 50-70 мм;
  • толщина панелей для устройства крыш и перекрытий 100-200 мм.

Конструктивные качества ОСП

OSB (Oriented Strand Board) или ОСП – первая плита на основе древесины, созданная именно в строительных целях.

Ориентированной плита названа по особенности расположения щепы, длина которой не превышает 140 мм. а ширина 0,6 мм. Она уложена в плите тремя слоями, два внешних параллельно длине, а внутренний – перпендикулярно. Как результат такой раскладки щепы: повышенные прочность на изгиб и упругость вдоль оси изделия.

Связующие смолы и обработка огнезащитными составами обеспечивают материалу характеристики, превышающие показатели естественной древесины. Склеивание ОСП и пенополистирола проходит под давлением не менее 18 тонн.

В результате получается цельная прочная конструкция с отличными эксплуатационными и монтажными свойствами.

Одно и двухэтажные дома это не предел для СИП-панелейИсточник 90zavod.ru Из СИП панелей можно построить дом в три и больше этажаИсточник pro-karkas. ru

Разбираясь что такое СИП панели для строительства дома, следует уделить положительным свойствам плит:

  • устойчивость к изменениям влажности и температуры окружающей среды;
  • лёгкость обработки;
  • способность к удержанию крепежа идентична древесине;
  • экологические свойства не сильно отличаются от эталона – древесины;
  • не изменяет свойств при длительном воздействии воды, высыхая восстанавливает изначальные свойства;
  • обладает высокими звукоизоляционными показателями;
  • предохраняет утеплитель от воздействия пара и проникновения грызунов.

В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом в следующем ролике:

Виды плит для структурных панелей

Есть несколько разновидностей панелей ОСП:

  1. OSB-1: для производства мебели, обшивки и упаковки с применением в условиях с нормальной влажностью;
  2. OSB-2: для несущих конструкций помещений с невысокой влажностью;
  3. OSB-3: для конструкций, эксплуатируемых в тяжёлых и влажных условиях;
  4. OSB-4: для конструкций, что эксплуатируются в экстремальных условиях.
Виды OSB-плит – характеристики влагозащищенности и прочностиИсточник slide-share.ru

Пенополистирол

В ОСП, изготовленных в заводских условиях, в основном используют утеплитель пенополистирол. Характеристики ППС соответствуют всем нормам и требованиям санэпиднадзора и критериям пожаробезопасности, ему свойственны:

  1. низкое водопоглощение;
  2. паропроницаемость;
  3. невосприимчивость к плесени, грибкам;
  4. низкая удельная масса;
  5. длительная эксплуатация.

В строительстве домов используются самозатухающие материалы, не горящие самостоятельно, без присутствия постороннего очага пламени, более 4 секунд. В маркировке такие материалы дополняются буквой С, например: ППС–125–С

Характеристики пенополистирола по сравнению с пенопластомИсточник stroj-grad.ru

Минусы СИП: надуманные и реальные – как их устранить

Есть и немало негативных надуманных отзывов о домах, для которого применялись Сип панели: что это не самое лучшее жилье, и опасное для жизни. Самые распространенные минусы, которые обсуждаются:

Дом из этого материала может загореться – это основной аргумент противников СИП панелей. Напротив, такое строение меньше подвержено возможности возгорания, нежели обычный деревянный дом. К тому же дом из панелей вообще становится равным кирпичному по устойчивости к огню при проведении дополнительных отделочных работ. Оштукатуривание либо облицовка панелями из гипсокартона – вполне достаточные антипожарные меры. Дополнительно можно обработать деревянные конструкции антиперенами.

Медицинские показатели проживания в СИП-панельном доме не фиксируют никаких отклонений от стандартных норм в обычных, привычных всем строениях. Минимальные выделения фенолов, присущие множеству товаров и изделий, ликвидируются в доме фасадной отделкой, которая в любом случае необходима.

Сквозняки или продуваемые щели являются обычным браком в работе, их не должно быть вообще.

Тепловизионные обследования показывают, что потери тепла в СИП домах происходят исключительно на стыках панелей – по причине их некачественного монтажаИсточник fortuna.army

Мыши, крысы и другие вредители не питаются полистиролом, а недоступность их в дом гарантируется качественно выполненными строительными работами.

Звукоизоляция в панельном доме идеальна, но проникновение шумов извне довольно высокое. Зачастую этот недостаток надо устранять дополнительными мерами.

Еще очень важный аспект, это правильное устройство вентиляции в доме, но это необходимое условие для любой квартиры.

Что скрывают производители сип-панелей? Экология в сип-доме. Какая она на самом деле? Обманывают ли нас производители SIP домов? Ответы на все вопросы смотрите в данном видео:


Сип панели: состав, преимущества и недостатки, монтаж

Аналоги SIP панелей

Рынок СИП панелей развивается динамично, строятся новые заводы с передовыми технологиями. Аналогичные структурным панелям изделия есть, их много, различного назначения и сфер применения:

Стекломагниевая панель (СМЛ – стекломагнезитовый лист), используемый максимальный формат листа 1,22 х 2,44, при весе 68 кг. Утеплитель – пенополистирол.

Панель со стекломагнезитовыми листамиИсточник stroj-grad.ru

Цементно-стружечная панель (ЦСП) – 1,2 м х 3,0, вес 120 кг. Утеплитель – пенополистирол.

Стандартный пенополистироловый утеплитель и цементно-стружечные листыИсточник pobetony.ru

ОСП с минераловатным утеплителем, размеры аналогичны обычным ОСП, толщина не более 174 мм, вес 90 кг.

Ориентировочно-стружечная панель с минераловатным утеплителемИсточник yandex.uz

ОСП с пенополиуретановой прослойкой (ППУ), размер стандартный, толщина утеплителя не превышает 60 мм, применение редкое.

Ориентировочно-стружечная панель с пенополиуретановым утеплителемИсточник cotages.ru

Вероятны и другие варианты и комбинации с утеплителем либо используемыми облицовочными листами.

Учитывая из чего делают СИП панели, перечисленные модификации это уже другие материалы, так как применяются иные технологии изготовления и у ОСП другое целевое назначение.

Практические рекомендации

Тепловизионные обследования домов из СИП панелей наглядно показывают, что самые большие проблемы возникают из-за неквалифицированного монтажа. Поэтому, даже если есть некоторые навыки обращения с инструментами, лучшим решением будет все же доверить строительство профессионалам, которые понимают все нюансы технологии сборки СИП домов. В среднем, услуги монтажа обойдутся в 30-50 % от стоимости материалов, но эти затраты окупятся уменьшенными счетами за отопление дома.

Первый шаг к расчету количества стройматериалов – это знакомство с проектами готовых домов, каталог которых в обязательном порядке есть у любой квалифицированной строительной компании. Есть большая вероятность, что выбрать подходящую планировку получится даже из типовых проектов, а это значит, что вам предоставят готовую смету. Даже если полностью отвечающего вашим запросам проекта не найдется, всегда можно подправить наиболее подходящий из имеющихся – при заказе комплекса работ эта услуга вполне может оказаться бесплатной.

На сегодняшний день строительство домов из сип панелей является одним из самых бюджетных, при этом жители домов из сип панелей все чаще развеивают мифы о страхах людей перед сип домами. Что входит в цену под ключ? Сколько стоит отдельно теплый контур? Сколько стоит инженерия в сип доме?Ответы на все вопросы смотрите в данном ролике:


Как заказать дом из СИП-панелей «под ключ» и получить нужный результат?

Заключение – внимательно выбираем материал

К сожалению, на рынке есть масса недоброкачественных дешёвых подделок, которые компрометируют саму идею применения СИП панелей как качественного и безопасного строительного материала. Поэтому, чем тщательнее вы проверите сертификаты качества строительных материалов, тем дольше дом будет оставаться теплым и уютным.

СИП Панели. Плюсы и минусы каркасного дома. Вся правда.

СИП панели являются достаточно простыми изделиями, изготовленными из пенополистирола и ориентировано-стружечных плит. Благодаря тому, что 90% толщины панели составляет пенопласт, изделие получается с очень высокими теплоизоляционными свойствами. Стандартные плиты имеют толщину около 17 см, что дает возможность строить очень тонкие стены и перегородки, создавая просторные помещения.

Рекламные проспекты подробно объясняют, что такое СИП панели и уверяют, что построить дом из СИП панелей быстрее и экономически предпочтительнее, чем традиционное кирпичное или бетонное сооружение. Насколько реклама соответствует действительности, нам предстоит разобраться в нашем обзоре.

Канадский способ постройки домов из сип панелей известен уже много десятилетий. Климатические условия нашей страны во многом аналогичны канадским. Метод возведения постройки основан на каркасном строительстве с применением СИП-панелей. Аббревиатура «СИП» обозначает — структурная изолированная панель. Она служит основным конструктивным элементом в данном способе малоэтажного строительства.

Конструктивно СИП-панель представляет собой трехслойную плиту – утеплитель посередине и по краям два листа ОСП, склеенных между собой специальным клеем под высоким давлением. В качестве утеплителя чаще всего используется вспененный пенополистирол.

Проще говоря, СИП — это структурная изоляционная панель, еще проще: строительный элемент возведения стеновых перегородок и каркасов домов. Представляет собой сочетание пары плит ОСП обволакивающих экструдированный пенополистирол. Слои “пирога” промазываются полиуретановым клеем и под прессом с усилием 18 тонн надежно приклеиваются друг к другу.

Постройка, возведенная из СИП-панелей, имеет свои достоинства и недостатки. Каркасный метод домостроения с использованием многослойных панелей стал одним из наиболее востребованных в нашей стране, так как он позволяет возводить легкие и при этом прочные, долговечные дома с отличными теплотехническими характеристиками.

Для коттеджей из СИП-панелей не страшны сильные морозы, так как ограждающие конструкции из таких материалов отвечают современным требованиям по теплосбережению. Чтобы поддерживать комфортный микроклимат зимой в собственном коттедже, владельцу не придется тратить огромные средства на отопление.

Что такое СИП панели, их применение и назначение.

Сип панель — замечательный и широкоуниверсальный материал с назначением основного применения в строительном комплексе. В значительной степени облегчает работы по возведению каркасных домов и построек.

Как было упомянуто, СИП — структурная изоляционная панель, изготовленная по принципу “бутерброда”, два листа ОСП удерживают внутри прослойку из полистирольного утеплителя. Связующим звеном выступает полиуретановый клей, весь “пирог” скрепляется при помощи пресса с внешнем давлением в 18 тонн.

Лист ОСП — не что иное как ориентированная стружечная плита, современный аналог привычного ДСП, только более прочный и эластичный. В последнее время, листы ОСП все чаще вытесняют ДСП со строительного рынка. Вместо опилок, в листах ОСП используют слои древесной стружки, соединенных между собой смолами с минимальным содержанием формальдегида. Внешне, листы ОСП напоминают фанеру.

Прослойкой утеплителя с СИП панелях служит материал похожий на пенопласт, но с более лучшими техническими характеристиками, известный под названием — экструдированный пенополистирол. Свойства вспененного полистирола отлично справляются с задачей сохранять тепло в доме и не пропускать холодные потоки воздуха вовнутрь помещения.

Несмотря на то, что канадская технология позволяет построить дом за неделю, и применяется она более сорока лет – подобный метод строительства воспринимается отечественным потребителем с большим недоверием. Действительно, люди относятся с предубеждением ко всему новому, тем более СИП панели выглядят довольно хрупко. Строение из кирпича, до сих пор в приоритете на отечественном рынке, даже если это дороже в несколько раз, дольше и требует ресурсозатратные мероприятия.

Американские и европейские коллеги по строительству, для того чтобы разяснять обывателям преимущества технологий создают специальные ассоциации. Пока мы выражаем недоверие и разглядываем СИП панели как заморскую диковинку, практичные иностранцы оказывают помощь новичкам в разработке проектов на основе технологий с использованием СИП панелей.

Компании дают практические советы, помогают с рекомендациями по монтажу и возведению каркасных стен. Фотографии СИП панели, иллюстрируют простотой метод строительства и мы надеемся, в ближайшее время они станут конкурентом в предложении по выбору материала из которого вы построите собственный дом.

Преимущества Сип панели

Логичным шагом перед постройкой дома уточнить все плюсы и минусы возведения жилища из СИП-панелей. Основные свойства СИП панелей их достоинства и недостатки, определяются внутренней прослойкой центральной части. Понятно, что листы ОСП играют значительную роль в крепости конструкции, но именно каменная вата, вспененный пенополиуретан, или экструдированный пенополистирол стоят на страже и не допускают проникновение холода.

Толщина внутреннего слоя варьируется от климатической зоны постройки и от желаний заказчика. Утолщение меняется в пределах  50 – 250 мм. В средней полосе России обычно используют пенополистирол ПСБ-25 или ПСБ-С-25, с характеристиками плотности 25 кг на кубический метр. Как показывает практика, в таком доме сохраняется комфортная температура круглый год.

Безусловно, каждая технология обладает преимуществами, и недостатками. Главный плюс применения СИП панели — скорость возведения дома, удобство и высокая степень комфорта, получаемая в итоге. Решение реализовать дом-мечту из СИП панелей будет рациональным подходом, так как основными достоинствами строительства из подобного материала являются:

Плюсы

1. Простота и высокая скорость строительства. Крупные габариты и незначительный вес панелей позволяют быстро возводить любые постройки без особых навыков и при наличии минимального набора инструментов.

2. Небольшая масса материала (около 20 кг на квадратный метр панели) значительно облегчает общий вес строительной конструкции, к тому же не требуется возведения сложного массивного фундамента (как для кирпичной кладки). Начать строительство дома станет возможным уже после монтажа простого ленточного фундамента. Применение SIP панели, освобождает фундамент от сильных нагрузок,  масса СИП панели редко превышает 60 кг.

3. Высокие показатели теплоизоляции. SIP-панели обладают очень малое значение теплопроводности. Потребуется стена толщиной более двух метров, чтобы заменить по этому показателю одну СИП-панель. Высокие показатели теплоизоляции помещений позволяют сэкономить значительные средства на отоплении.

4. Прекрасная шумоизоляция. Пенополистирол значительно препятствует проникновению звуков. Даже не большая толщина пенополистирола блокирует распространение звуковых волн. Спокойный сон гарантируется, уличный шум останется за окном.

5. СИП-панели не подвержены воздействию грибка, что весьма важно для влажного климата.

6. Долговечность панелей составляет более 60 лет.

7. Всесезонность постройки. Монтаж строений из описываемого материала может производиться круглый год и в любую погоду.  Сжатое время на строительство особенно привлекает заказчиков садового домика. Небольшая дача из СИП панелей будет построена за майские праздники. Для дома посерьезнее, времени уйдет не намного больше, так двухэтажное строение, площадью в 150 м2 будет  сдано «под ключ» за 3 -4 недели.

8. При монтаже СИП-панелей не образуется отходов.

9. Легкая транспортировка СИП-панелей. Незначительная масса одной СИП панели позволяет организовать разгрузочные работы малыми силами. Еще один плюс, так как есть возможность значительно сэкономить на доставке и отказаться от услуг профессиональных грузчиков.

10. СИП панели, цена которых приятно удивляет своей доступностью, и не превышает $30 за м2 – все чаще становятся альтернативным инструментом возведения домов, в сравнении с традиционными стройматериалами.

Испытания и тесты SIP панели

Заводские испытания проводятся постоянно, продукцию тестируют по многочисленным показателям. При исследованиях, СИП панели подвергают продольной и поперечной многократной нагрузке, проверяя устойчивость к разрушению механическими методами воздействия. Так было выявлено, что СИП панель способна выдержать продольную нагрузку в  10 тонн. Сломать поперек СИП панель можно только нагрузив перекрытие только массой в 2 тонны на м2.

Недостатки СИП панели

Есть и некоторые недостатки у данного вида строительного материала:

1. Горючесть. За счет обработки специальным составом горючесть СИП-панелей ниже в несколько раз, если сравнивать с аналогичным показателем обычной древесины. Пенополистирол не горит, а тлеет с процессом самозатухания.

Главную озабоченность у потенциальных покупателей, вызывают проблемы связанные с  огнестойкостью СИП-панелей. Резонно озаботится о пожарной безопасности, так как листы ОСП, это в первую очередь, древесная стружка на 90%. Но при детальном рассмотрении оказывается, что оснований для беспокойства нет.

Во первых, каждая панель обрабатывается специфическим раствором антипирена — средство противостоящие процессам горения. Антипирен повышает огнестойкость листов ОСП в 7 раз, если сравнивать с обыкновенной древесиной. Во вторых, свойства экструдированного пенополистирола, не предполагают горение вовсе, материал лишь плавится и без стороннего прямого воздействия пламени просто самозатухает.

2. С точки зрения экологичности и безопасности воздействия на организм человека доказано, что количество выделяемых вредных летучих веществ не представляет какой-либо угрозы. Материал не является опасным для здоровья. Клеевые составы и смолы конечно содержат минимальное количество формальдегида в СИП панелях, но не более чем шкаф-купе в вашей прихожей.

3. При сборке конструкции образуются небольшие зазоры и щели, что приводит к возникновению сквозняков. Это требует проведения дополнительных мероприятий по герметизации.

4. В местах соединения плит и каркаса строения может скапливаться конденсат.

СИП панели и грызуны

Кирпичные и бетонные строения отлично защищают жилища от проникновения грызунов. А как обстоят дела с СИП панелями? Материал далеко не железобетон, экологически чистый, теплый, разве это не привлекает мышей для устройства ходов и норок? Любой сельский житель скажет, мыши проникают в жилища человека, прогрызая деревянные конструкции.

Кроме того есть опасение, что пенополистирол будет привлекать грызунов в устройстве в нем своих гнезд и станет благоприятной средой для вывода потомства. Выше упомянутые опасения не реализуются по двум причинам. Во первых теплоизоляционный слой с обоих сторон укреплен ОСП листами.

Во вторых, материал ОСП пропитан смолой и не является съедобным для грызунов. Он обладает неплохой прочностью, что служит для них серьезным препятствием. Кроме того у мышиного царства отсутствует интерес к несъедобному теплоизоляционному полистиролу. Также всегда можно использовать металлические сетки по кругу цокольного этажа, декоративные фасадные панели, которые в еще большей степени, создадут оградительный барьер против мышей.

Видео показ о том как делают СИП панели:

Что ждет владельца дома из СИП панелей

Превосходные теплотехнические показатели СИП-панелей делают их более выгодными в сравнении с газобетоном, а также обычными деревянными стройматериалами.  Во время отопительного сезона, можно экономить достаточно ощутимую сумму за счет того, что стены из СИП панелей являются полностью герметичными, а ограждающие конструкции не аккумулируют тепло.

Чтобы отапливать коттедж небольшого размера (до 100 кв. м), достаточно электрического обогревателя мощностью всего 4 кВт. Количество затрачиваемой на это энергии в несколько раз меньше, чем при отоплении зданий из кирпича и дерева.

Так как расход электричества получается небольшим, отапливать дом таким образом довольно выгодно. Электрическая система отопления не требует больших расходов на установку, обслуживание, а также не нуждается в топливе. На участках, расположенных вдали от газовых магистралей, такой вариант отопления представляется наиболее удачным. Конструкции из СИП панелей не накапливают тепло, поэтому при отоплении помещений система обогревает только воздух.

Следует более детально рассказать о герметичности коттеджей из СИП-панелей. Так как между панелями отсутствуют щели (благодаря соединению по принципу шип-паз), в наружных стенах не возникают «мостики холода». Легкие панельные конструкции не подвержены усадке и деформациям, поэтому герметичность сохраняется на протяжении десятилетий.

Также нужно учесть, что пенополистирол совершенно не впитывает влагу и не теряет своих теплоизоляционных характеристик в течение многих лет.

Поскольку в домах из СИП-панелей очень герметичные стены, появляется необходимость создания мощной вентиляционной системы, которая обеспечивает постоянный приток свежего воздуха. Зимой при этом расходуется больше тепла, так как отопительной системе приходится разогревать холодный воздух, поступающий с улицы.

Чтобы снизить тепловые потери, в этом случае рекомендуется устанавливать рекуператоры, разогревающие входящий воздух за счет тепла, отдаваемого выходящим отработанным воздухом.

Поскольку СИП-панели характеризуются невысокой теплопроводностью и могут долго служить при экстремально низких температурах, появляется возможность строить дома по данной технологии в регионах с суровым климатом. Дом может использоваться не только для постоянного проживания, но и в качестве дачного дома в летний период.

Какие утеплители встречаются в СИП панелях

Конструкции из СИП-панелей не повреждаются при резких температурных перепадах и не теряют своих характеристик даже во время отсутствия отопления. Благодарить за это следует современные теплоизоляционные компоненты. Теплоизоляционных материалов на современном рынке великое множество, но лучше всего свои свойства раскрывают следующие теплоизоляторы:

Самый распространенный центральный слой СИП панели изготавливается из экструдированного пенополистирола. Ячеистое строение вмещает много воздуха, при этом полимерная составляющая добавляет изделию ряд уникальных преимуществ:

  • Полное отсутствие водяного поглощения. Многократные испытания показали, отсутствие впитывания влаги, даже после 10 суточного погружения материала в воду. Максимальное впитывание составило 0,4% жидкости к тестируемому объему.
  • Паропроницаемость в пределах 0,05 Мг/м*чПа, что соответствует значениям сосновых или дубовых древесным породам.
  • Низкая паропроницаемость препятствует образованию благоприятной среду для размножения микроорганизмов и болезнетворных грибков.
  • Грызуны могут проложить норки и ходы в пенополистироле, но не едят его. Препятствием будут служить ОСП плиты, наружная металлическая сетка и декоративные элементы на СИП панелях.
  • Сроки службы, заявленные производителями пенополистирола превышают 60 летний рубеж.

Еще одно преимущество, за что так полюбились СИП панели монтажникам и строителям — малый вес.  В зависимости от плотности масса пенополистирола в 1 кубе не превышает от 10 до 15 кг. Возведение коттеджа из СИП панелей осуществляется в рекордные сроки, этому в значительной мере способствует малая масса конструкции.

Редко применяемые материалы

Базальтовая вата — минеральный продукт, который обеспечивает высокие тепло- и звукоизоляционные характеристики СИП панели. Каменная вата не горит, не вступает в контакт с внешними агрессивными средами. Без разрушений способна выдержать высокую  температуру.

Минусов практически нет, только приходится усиливать жесткость конструкции СИП панели промежуточными перегородками. Кроме того, при монтажных работах следует использовать средства защиты от мелкой каменной пыли и избегать контактов с открытыми участками тела.

Во влажном климате не заменимым наполнителем станет пенополиуретан. Обладая теми же теплоизоляционными характеристиками что и экструдированный пенополистирол,в плане гидро- и пароизоляции, ему нет равных.

Стекловолокнистые плиты применяются в редких случаях. Материал не имеет дожной жесткости и деформируется уже при +40 С. Неоспоримым достоинством является лишь отличное звукопоглощение, но лучшим решением все же будет замена стекловаты на базальтовый наполнитель.

Правильный выбор СИП-панели, практические советы

Напомним, что «качество не бывает дешевым», сегодня большое количество производителей предлагают продукцию по невысоким ценам. Производство не сложное, вплоть до того, что СИП панели изготовить можно своими руками.

Весь вопрос в качестве теплоизоляционного материала и клеевого состава. Все проблемы возникающие после покупки СИП плит “выходят наружу” из-за чрезмерной экономии на качестве комплектующих, оставляя выбор за дешевыми продуктами.

Основной предмет экономии недобросовестного производителя — банальное использование низкокачественного состава клея. Неравномерный слой клея, отсутствие качественной адгезии к утеплителю все это приводит к расслоению “пирога”. Ориентированная стружечная плита, в таком случае, при любом воздействии стремиться отклеиться от пенополистирола.

Вторая, как вы догадываетесь, напасть, использование низкокачественных утеплителей и  вспененных пенополистиролов. Не сертифицированная продукция может поддерживать горение и выделять вредные вещества. В то время как, дорогой и качественный продукт не горит и самозатухает при отсутствии воздействия на него прямого огня.

Из вышеперечисленного стоит выделить практические советы, которые будут полезными и помогут выбрать СИП панели без ошибок:

• Прежде чем заказать партию СИП панелей для возведения вашего дома, не поленитесь, дойдите до поставщика и лично удостоверьтесь в надлежащем качестве производства.

• Постарайтесь придерживаться “золотой середины”, помните, что дешево — скорее всего из-за экономии на комплектующих, «скупой платит дважды», вряд ли вас обрадует перспектива покупки дома второй раз.

• По возможности СИП панели лучше заказать напрямую у производителя, в таком случае, вам легче будет решить вопросы гарантийного ремонта. Перекупщики, как правило, стараются не участвовать в спорах и не решают никакие проблемы, они ограничиваются только получением прибыли.

• Оговаривайте цену с учетом доставки, оплату по возможности, также оговаривайте после доставки. Материал хрупкий, целесообразно платить за него после того, как вы убедитесь что он находится на строительной площадке в целости и сохранности.

Особенности и производители СИП панели

С учетом того, что каркас СИП панели выполнен из плит древесных стружек, то возможны их усадка или расширение с учетом влажности. СИП панели “дышат”, от этого не смогли уйти даже качественные немецкие поставщики.

Отметим, что одним из лидеров стабильного и высокого качества изделий на протяжении долгих лет считается европейский концерн Egger. К слову заметим у концерна есть производственные площадки на территории России.

Не будем утверждать, но скорее всего на второе место претендует компания Glunz. СИП панели от этих производителей подтвердили свое качество в многочисленных проектах. Высокая репутация поставщиков не вызывает сомнений.

Советуем, СИП панели купить от этих поставщиков, в таком случае вы будете 100 % защищены от подделок и ваш дом будет радовать вас многие лета, не снижая с годами надежность и качественные характеристики.

Как в итоге может выглядеть дом вашей мечты, можно посмотреть в видео обзоре:

SIP панель — что это такое?

В переводе с английского sip (structural insulated panel) — это дословно «структурная изоляционная панель», или в литературном переводе «конструкционная (тепло)изоляционная панель». То есть это одновременно и основной строительный материал, несущий нагрузки, и ограждающая, изолирующая от холода поверхность. Это возможно благодаря тому, что sip панель — это композитный материал, в котором соединение исходных наделяет конечный продукт техническими характеристиками, превышающими изначальные характеристики его составляющих. Sip панель устроена по принципу бутерброда-сэндвича из трех слоев: лист конструктивного материала + блок изолирующего материала + лист конструктивного материала.

Существует несколько видов sip панелей, основанных на разных конструкционных и теплоизоляционных составляющих. Все они обладают разными несущими и теплоизоляционными характеристиками, а так же размерами (которые чаще всего привязаны к размерам конструктивных плит).

ОСП+ПСБ+ОСП

Самый распространенный, можно сказать «классический», вид панелей. Обладает высокими конструкционными характеристиками благодаря как ОСП (OSB), так и вспененному пенополистиролу (ПСБ).

Типовые размеры в Европе, привязаные к размерности листов ОСП:

  • 2,80 х 1,25 м
  • 2,50 х 1,25 м
  • 3,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)
  • 6,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)

Остальные размеры — чаще всего производная от данных.

SIP-панели, производимые «на родине» — в Северной Америке, жесткой привязки к размерам ОСП не имеют, хотя и кратны дюймам (2,54 см). Дело в том, что производители ОСП активно сотрудничают с производителями sip, поэтому поставляют тем не только самый популярный формат 2,44 х 1,22 м, но и другие, бóльшие размеры. Поэтому чаще всего исходной заготовкой является панель размером порядка 12,00 х 3,00 м, из которой в дальнейшем уже и нарезают изделия необходимого размера.

Толщина панелей зависит от выполняемой задачи. Основные размеры:

  • 124 мм (12+100+12) — межкомнатные перегородки
  • 164 мм (12+140+12) — стеновые панели
  • 214 мм (12+190+12) — плиты перекрытия

В России, в силу самостоятельного экономического понимания технологии, чаще всего встречаются панели толщинами 174 и 224мм. Причина в разных типоразмерах проста — применяемый для сборки пиломатериал. Он может быть либо технологически верным — камерной сушки — и как следствие обработки ГОСТовской древесины сечением 40х140 и 40х190мм. Либо для сиюминутного удешевления стройки — в лучшем случае атмосферной сушки (18 и более процентов влажности) — с исходным сечением 50х150 и 50х200мм


ОСП+ЭПП+ОСП

Панели с использованием экструдированного пенополистирола более распространены в Северной Америке, в России практически не встречаются. Причина проста — экструдированный пенополистирол стоит дороже вспененного.

Габариты, способ производства, методика применения идентичны панелям с ПСБ.


ОСП+ППУ+ОСП

Сэндвич-панели с «начинкой» из пенополиуритана так же более распространены в Северной Америке, но в отличии от панелей с ЭПП все же встречаются и в России.

Чаще всего изготавливаются методом заливки компонентов в каркасные заготовки панелей, где пенополиуретан и вспенивается, заполняя панель.

Габариты и методика применения схожи с остальными панелями типа ОСБ+пенопласт+ОСБ.


ОСП+МВ+ОСП

Российское «изобретение». Цель замены пенопластовых «начинок» на минеральную вату — попытка изменить пожарные характеристики панели.

Отсутствие у минераловатного утеплителя схожих с пенополистиролом несущих и распределяющих нагрузки характеристик превращает технологию из «панельной» в «каркасно-панельную» (т.к. все нагрузки ложатся на каркас из бруса, а ОСП только перераспределяет их).


ФЛ+ПСБ+ФЛ и ФЛ+МВ+ФЛ

Панели, в которых конструкционным слоем является фибролит — так же российская придумка. Цель та же, что и при замене ПСБ на минеральную вату, — изменить класс горючести панели.

Использование фибролита подразумевает некоторые особенности. Листы фибролита обычно имеют ширину 60см — следовательно, используется больше бруса. При чем более частый каркас является обязательным условием и по той причине, что листовой материал из «древесной шерсти» и портландцемента обладает много меньшими несущими характеристиками чем плита из ориентированной щепы (ОСП).


ЦСП+ПСБ+ЦСП

Западный вариант пожарозащищенной СИП-панели. Обладает несущими характеристиками средними между панелями с ОСП и с фибролитом, но много большим весом, даже по сравнению с последними.


ГКЛ+ПСБ+ГКЛ, СМЛ+ПСБ+СМЛ, ОСП+ПСБ+ГКЛ и прочие

СИП-панели, которые имеют очень скромные несущие характеристики. Используются редко и в основном для конструкции межкомнатных перегородок.

Плюсы и минусы сип панелей

SIP — Structural Insulated Panel. В русском языке применяется два варианта названия этого материала — структурно-изоляционная панель или структурированная изолирующая панель. Сип панели являются разновидностью многослойного строительного материала, который отличается высокой устойчивостью к резким колебаниям температур и прекрасными эксплуатационными параметрами. Вследствие особых свойствам материалов, из которых создают сип панели, они не подвержены гниению, промерзанию и почти не впитывают влагу.

Производство сип панелей

В процессе создания сип панели все три её слоя склеивают под давлением в 15-20 тонн. Панель состоит из двух наружных плит из ориентировано-стружечной плиты (ОСП) и одного внутреннего слоя, который состоит из пенополистирола. В такой конструкции пенополистирол осуществляет роль не только утеплительного материала, но еще и является конструкционным элементом, который удерживает параллельно друг другу плиты ОСП. Именно эти плиты являются внешней обшивкой «сэндвича». Следовательно, пенополистирол гарантирует эффект повышенной несущей способности.

Сип панели выдерживают колебания температурного режима от -50 до +50 градусов, а также поперечную нагрузку в размере двух тонн на один квадратный метр, а вертикальная нагрузка может достигать 10 тонн при ширине панели 1,25м. Такие параметры достигаются вследствие монолитного склеивания, применяемого в их конструкции.

В создании сип панелей одним из самых важных материалов можно назвать пенополистирол, основное качество которого — повышенная способность к теплоизоляции. По своей структуре полистирол состоит из ячеек размером 2-8 мм, которые полны воздуха. В суммарном объеме полистирольной плиты количество воздуха достигает 90%. Подобное строение отвечает за высокие теплосберегающие качества.

Согласно данным исследований слой пенополистирола толщиной 12 см обладает такими же теплосберегающими свойствами, как и стена из деревянного бруса толщиной 0,5 м. Также вследствие своей низкой динамической жесткости, пенополистирол гарантирует высокую звукоизоляцию от ударного шума.

Вторым важным для технологии изготовления сип панелей материалом является ОСП плита. Изготовление сип панелей невозможно без таких плит. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) является древесным композиционным материалом. Появление этого материала можно назвать новейшим достижением в деревообрабатывающей промышленности. ОСП-плиты для сип панелей создаются по евростандарту EN-300-OSB. Фактичесик такая плита – это прессованная древесная стружка, имеющая ориентированную плоскую щепу. Такую узкую (0,5–0,7 мм в толщину) прямоугольную щепу кладут в три слоя. Щепа во внутреннем слое расположена перпендикулярно основной оси плиты, а во внешних слоях — вдоль основной оси. Интересно, что длина щепы может составлять до 140 мм.

Процесс прессования осуществляется в условиях высокого давления. Для прессования нужна и высокая температура. В производстве используется водостойкая смола. Устойчивость к переменам погодных условий и высокая прочность плит достигается вследствие пропитки щепы гидрофобной эмульсией и клеевым составом. Стоит отметить, что синтетические компоненты не являются вредными, а сами плиты гигиенические и экологически безвредные. Класс эмиссии свободного формальдегида — Е1 и E0.

После прессования крупноразмерная стружка отличается микроструктурой, придающей плитам требуемую жесткость и оберегающую их края от сколов. На сегодняшний день производят ОСП (OSB) трёх видов:

  • OSB-1 (ОСП-1). Такую плиту применяют в условиях низкой влажности, к примеру, для упаковки, мебели, обшивки
  • OSB-2 (ОСП-2). Этот материал применим в сухих помещениях для создания несущих конструкций
  • OSB-3 (ОСП-3). Именно из такого материала создают несущие конструкции, которые можно эксплуатировать в условиях высокой влажности.

Технология сип панелей подразумевает использование именно высокопрочных OSB-3 (или ОСП-3). Такие стены не поглощают влагу, не подвергаются гниению. Часто из такого материала создают строительную опалубку.

Сип панели плюсы и минусы

По канадской технологии сегодня возводят не только жилые дома, но также и гостиницы, магазины, склады, вокзалы и многое другое.

К главным достоинствам сип панелей можно отнести:

  • относительную дешевизну постройки. На сегодняшний день такое строительство будет самым бюджетным вариантом. это самый дешевый вариант
  • дома получаются легкие, с минимальной нагрузкой на фундамент
  • уровень теплозащиты здания, построенного по этой технологии, равнозначен теплопроводности кирпичной стены в полтора метра толщиной
  • быстрая скорость строительства. Средних размеров коробку вместе с крышей можно собрать 4-6 недель
  • традиционный ленточный железобетонный фундамент можно заменить ленточно-столбчатым фундаментом, что снижает стоимость всей
  • устойчивость к гниению и влаге.

Из недостатков выделим:

  • более продуманная вентиляция в сравнении с деревянными домами
  • горючесть. Однако многие специалисты опровергают это мнение. Горят все здания
  • необходимость утепления. Однако, это также необходимо во всех зданиях.

Таблица характеристик панелей

ХарактеристикаЗначениеКомментарий
Прочность 1,5 кгс/см² — 1,8 кгс/см² SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес 25 кг/м³ /35 кг/м³ / 50 кг/м³ Вспененный полистирол
Теплопроводность пенополистирольные 0,037 -0,04 Вт/(м·°С)

минераловатные 0,047-0,07 Вт/(м·°С)

уретановые 0,028 Вт/(м·°С)

Нарушение геометрии Нет Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням Нет В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка Отсутствует Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение ПСБ 0,5%-2,1%

OSB3%-12%

За 24 часа
Огнестойкость III степень огнестойкости Сдерживания огня в течение 1 часа
Звукопоглощение 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. На примере полистирола весом 25 кг/м³
Максимальная этажность строения 2 этажа + мансарда

Оборудование для сип панелей

С появлением канадской технологии дома начали создавать промышленным способом, то есть изготавливать непосредственно на предприятии. Все, что нужно сделать на строительном участке, это просто собрать коробку в одно целое. это собрать его.

Каркасные сип панели позволяют осуществлять строительные работы при помощи стандартных ручных инструментов, что дает возможность возводить здания даже в труднодоступных местах.

Специальные промышленные линии для изготовления сэндвич-панелей методом склеивания дают возможность создавать обширный спектр разных «сэндвичей» — SIP-панели, панели для окон и дверей, межкомнатные перегородки, шумоизоляционные, декоративные панели.

Десятки разных листовых материалов можно применять для создания сэндвич-панелей методом склеивания — металл, ПВХ, поликарбонат, OSB, ДСП, ДВП, магнезитовые плиты и для наружных слое внешних, а также полистирол, XPS, минеральную вату или листы пенополиуретана для внутреннего слоя.

В составе линии для создания сэндвич-панелей методом склеивания присутствует:

  • дозирующий аппарат для однокомпонентных клеевых составов на основе полиуретана
  • оборудование для перемещения панелей
  • пресс-станция.

Подобная линия может быть спроектирована для разных размеров сип панелей.

СИП панель – что это?

Занимаясь поисками готовых решений каркасного и энергоэффективного плана при строительстве домов, многие достаточно часто встречают информацию об использовании СИП-панелей, как метода по быстрому и минимально затратному возведению сооружений. В рекламах постоянно появляются заявления об экономической привлекательности таких домов, плюс они намного лучше стандартных решений из бетона или кирпича. Так насколько данная информация соответствует действительности? Рассмотрим все более подробно.

СИП-панель – что это и для чего нужна?

Данный материал – универсальный и интересный, нашел широкое применение в строительных работах при возведении каркасных зданий. Собственно говоря, СИП представляет собой структурную изоляционную панель, которая состоит из прослойки – утеплителя, покрытого с 2-х сторон листами ОСП. Для соединения слоев используется полиуретановый клей, путем внешнего воздействия прессом, давление которого 18 тонн.   Состав ориентированной стружечной плиты – древесная стружка в несколько слоев, соединенная между собой смолами. Данный материал все чаще заменяет привычную ДСП-плиту, поскольку обладает повышенной прочностью и эластичностью в некоторой степени. Утеплителем служит вспененный пластик (пенополистерол) – легкий в процессе производства, плохо проводящий тепло.

Дома, которые выстроены по данной технологии, получили название «канадских», т.к. именно Канада, с её суровым климатом, считается родиной этого метода. Даже то обстоятельство, что способ такой быстрой постройки существует несколько десятков лет – его и сегодня воспринимают в штыки. Нельзя не отметить, люди склонны сомневаться, тем более, когда видят перед собой столь хрупкий на первый взгляд материал. Для большинства потребителей именно кирпич остается в большей степени предпочтительным, несмотря на ряд присущих ему недостатков.

Наряду с испытываемым нами недоверием к СИП-панелям, более практичные жители Европы и Америки образовывают огромные ассоциации, оказывающие помощь не только на словах, но и делами, а также дают практические рекомендации по особенностям строительства.

Фотографии, с изображенными на них СИП-панелями – служат прекрасной иллюстрацией их простоты, подтверждая правильность выбора всех желающих максимально быстро, не вкладывая больших затрат – построить дом мечты.

Достоинства и основные недостатки.

Как и любая другая технология, данная также имеет ряд преимуществ и недостатков. Основным плюсом станет удобство и полученный комфорт. Проект с СИП-панелями – действительно разумный выбор, т.к. возводимое здание обладает  преимуществами:

  • Теплоизоляция плит. У канадских домов отмечается наилучшая степень теплоизолированности, особенно если сравнивать с кирпичными. Как считают эксперты, для достижения настолько низких коэффициентов потерь кирпичных стен, их толщина должна быть как минимум 2,5 м. Для сравнения – панели имеют стандартную толщину в 17 см.
  • Шумоизоляция, даже столь малая толщина панели, благодаря входящему в состав пенополистиролу, служит прекрасным препятствием проникновению уличного шума.
  • Легкость веса всей конструкции. Средний вес 1 кв.м  панели составляет, в зависимости от её толщины,  от 15 до 20 кг. Например, аналогичная по площади кирпичная кладка — превышает 500 кг!!!  Это же станет следующим преимуществом – домам из СИП-панелей не нужен мощный и дорогостоящий фундамент. Канадскому типу достаточным станет наличие ленточного мелкозаглубленного.
  • Сокращение сроков постройки – их можно возвести буквально за несколько недель. Сравним: 2-х этажный коттедж за городом, площадь которого 50 кв.м. – выводят «под ключ» всего за три недели.
  • Строительство не зависит от погодных условий, для панелей СИП не существует никаких ограничений в этом плане.
  • Незначительный вес панелей дает возможность без проблем производить их транспортировку и разгрузку, позволяя существенно экономить на этапе доставки, а также на грузчиках.
  • Устойчивость к воздействию агрессивной внешней среды, биологической в том числе – грибки, плесень.
  • Альтернативный дешевый материал – при стоимости за кв. м. от 25 долларов, прекрасная замена других строительных материалов.
  • Экологичность и безопасность для здоровья дает возможность использовать их при монтаже построек любого типа. После них не остается строительный мусор, они не выделяют аллергены.
  • Простота монтажных работ, без необходимости наличия, как специальных навыков, так и оборудования.  Независимо от объема работ – будь то небольшая постройка, либо многоэтажный коттедж  — достаточным станет наличие собственно панелей, саморезов, базового набора инструментов и монтажной пены.

Согласно проведенных испытаний – у СИП-панелей значительная механическая прочность, отлично выдерживающая нагрузку продольного и поперечного типа.

Однако наиболее убедительными станут цифры:

— при продольной нагрузке показатели составляют 10 тонн на 1 кв.м.;

— поперечные покрытия – до 2-х т.

Как видно  список присущих панелям преимуществ весьма убедителен. При этом нельзя не отметить имеющиеся недостатки, которые зачастую слишком раздуты поклонниками бетона и кирпича:

  • Уровень горючести.
  • Вредность в экологическом плане.
  • Стойкость к повреждениям со стороны грызунов.

Практически первый вопрос, интересующий покупателей – огнестойкость панелей СИП, тем более с учетом их состава – до 90% древесина. При этом нет никаких оснований для беспокойства, ведь они обработаны специальным препаратом – антипиреном, повышающим степень огнестойкости до семи раз, если сравнивать с простым деревом.

Используемый в панелях пенополистерол, наделен свойствами самозатухания, исходя из чего даже в момент прямого воздействия открытым пламенем на материал, оно не распространяется по соседним конструкциям.

Если вести речь об экологичности, то данный материал совершенно безопасен для человека. Безусловно, компоненты клея выделяют ряд вредных летучих соединений в атмосферу, но в столь минимальных количествах, что никакого вреда организму не приносят.

Проблема с грызунами – дело в том, что для них проникнуть практически в любое помещение не составляет большого труда. Многие опасаются – пенополистирол представляет собой слишком благоприятную среду для их проникновения. Хотя, как показывает практика, такая проблема не была замечена, скорее всего по той причине, что с обеих сторон утеплитель закрывают доски и плиты ОСП. Смола, которой пропитана стружка, также выступает в качестве надежного барьера на пути вредителей, тем более, что материал обладает достаточной прочностью. Сам по себе утеплитель совершенно не съедобен и поэтому не привлекает грызунов.

Если же планируется использовать СИП – панели  как стройматериалы, обшивая каркасные сооружения, а не в качестве основного материала «канадских» домов, следует четко понимать те недостатки, которые могут проявиться в дальнейшем:

  • Сквозняки в местах стыков, устранить которые поможет монтажная лента. Причем данный недостаток не относится к «канадскому» строительству.
  • Промерзание отдельных участков при отсутствии утеплителя.
  • Скапливание конденсата в тех местах, где происходит соединение плиты и каркаса, что влечет за собой дефекты соединения.
  • Велика вероятность косметических повреждений в процессе распиловки или транспортировки при небрежном обращении. Для того, чтобы скрыть царапины, можно воспользоваться защитным слоем любой грунтовки.

Существует еще один недостаток, именно на него чаще всего обращают повышенное внимание – присутствие таких токсичных элементов, как формальдегиды и фенолы, усиленно использующихся при выпуске плит ДСП. Сразу скажем – данная проблема совершенно не актуальна, т.к. на производстве ведется строгий контроль таких веществ, с соблюдением установленных норм (санитарная безопасность класс Е1).

Характеристики сэндвич-панелей.

 Как показал теплотехнический расчет стеновых панелей – толщина слоя пенополистирола – 100 мм, дает показатель сопротивления теплопередачи в 2,8 Вт/моС. Это полностью согласовывается с теми нормами, что приняты СНиПом. При использовании  плиты, толщиной 224мм, данный показатель  составляет 5,2 Вт/моС.

Например, показатель бруса из дерева, обшитого кирпичом – 1 Вт/моС, а вот кирпич в 400мм, соединенный с утеплителем — минватой в 80мм, плюс слой вагонки – дают величину 2,02 Вт/моС.

Исходя из сказанного, становится понятно – строительные СИП-панели, толщиной 224мм, в разы превосходят остальные материалы касательно теплоизоляции. В дальнейшем благодаря этому можно будет существенно уменьшить затраты на зимнее отопление, как и на летнее кондиционирование.

Как показал расчет показателей панелей относительно звукоизоляции – даже самая минимальная толщина 120мм позволяет достичь отметки в 44 дБ. Оптимальная – 224мм, дает показатель звукоизоляции в 75 дБ и это в 1,5 раза выше аналогичных данных остальных строительных материалов.

Виды утеплителей.

Роль утеплителей и теплоизоляции играют такие материалы, как:

  • Минеральная вата;
  • Стекловолокно;
  • Пенополистирол;
  • Пенополиуретан.

Причем самым востребованным является пенополистирол, в большей степени за счет своей ячеистой структуры и следующих преимуществ:

  • Водопоглощение. Даже спустя 10 суток пребывания в воде материал поглощает минимум влаги – до 0,4% от объема.
  • Паронепроницаемость – на одном уровне с аналогичными  показателями таких пород, как дуб и сосна – 0,05 Мг/м*чПа.
  • Устойчив к грибкам и паразитам.
  • Отсутствие питательной среды грызунам. Даже не смотря на их способность прогрызть в материале ходы для доступа в жилье, использование облицовочных плит ОСП становится прекрасной защитой от них.
  • Степень долговечности, как считают эксперты, превышает 60 лет.

Легкость пенополистирола в значительной степени упрощает монтажные работы, благодаря чему соорудить здание можно в рекордно короткие сроки. Именно это все и стало причиной «повышенной» привязанности к нему строителей, которые выбирают материал как основной утеплитель.

К достоинствам минеральной ваты следует отнести её возможности обеспечить прекрасные показатели по тепло-и звукоизоляции; устойчивость к негативному влиянию агрессивных внешних  сред, в том числе к высокой температуре. Недостатками был и остается тот дискомфорт от попадания материала на открытые участки кожи, в виде сильнейшего зуда. При работе с панелями, при их установке и распиливании следует соблюдать предельную осторожность – не допуская попадания частичек ваты в дыхательные пути.

Привлекательность пенополиуретана особенно видна в условиях влажного климата, т.к. его отличают лучшие характеристики по гидро- и теплоизоляции, с сохранением остальных показателей. Наряду с остальными, обладает устойчивостью к образованию плесени и грибков.

Наименее распространено стекловолокно, среди основных достоинств отметим прекрасные показатели по поглощению звуков, порядка 90 дБ. Не способствует популярности небольшая устойчивость к нагреву, тем более, что деформация материала происходит при температуре в +400С.

Ряд полезных советов по выбору Сип-панели.

Первое, что нужно помнить, напоминая об этом в случае такой необходимости – «дешевое – не может быть качественным».

Основные проблемы, с которыми сталкиваются покупатели, происходят чаще всего из-за того, что они делают неправильный выбор самых дешевых вариантов.

Первоочередная проблема, которая возникает, когда покупают плиты от недобросовестных производителей – использование ими некачественного клея. Отмечались случаи неравномерного нанесения на утеплитель  клея на производстве, причем зачастую просто полосой вручную. Как результат – происходит в скором времени легкое отделение слоя ОСП от утеплителя даже под влиянием небольшой силы.

Второй распространенной проблемой, которая присуща, как правило,  производителям из Китая и отечественным – использование пенополистирола низкого качества. Он легко горит с выделением вредных веществ. Нужно всегда помнить – действительно качественные материалы  не распространяют огонь, обладая способностью к самозатуханию.

Подводя итог, можно вынести ряд советов, которые будут полезны в процессе выбора и покупки:

  • Прежде чем заказать партию – необходимо лично убедиться, что материал действительно качественный.
  • Откажитесь сразу от дешевых вариантов, тем более, что это относится к такому моменту, когда «скупому приходится платить дважды». Не каждому по карману заказывать еще один дом.
  • Заказ плит следует проводить у производителей напрямую, если же у дилеров, то лишь у тех, чья репутация безупречна.
  • Наиболее целесообразным станет вариант оплаты после доставки, лишь на крайний случай – авансовый платеж. Непременное требование 100% предоплаты обычно звучит от фирм, имеющих низкую репутацию. Ситуация, когда «деньги утром – а стулья вечером», явно не пойдет на пользу покупателя.

В целом стоит отметить – допуск в размерах на погрешность дают даже самые качественные производители из Германии. И все же общепризнанно, что стабильно высокое качество выпускаемой продукции присуще концерну  Egger, немного уступает Glunz. Эти производители заслужили высокую репутацию, которую подтверждает несколько десятилетий безупречной работы. Они же поставляют практически во все строймаркеты СИП-панели, радующие своей надежностью и качеством.

Вредна ли SIP панель для здоровья?

Каждая современная новинка в строительстве обладает рядом преимуществ. Они обусловлены применением эффективных технологий и использованием новых материалов с лучшими качествами относительно энергоэффективности, экологичности, простоты использования. Это же относится и к SIP панелям. Появляясь на каждом новом рынке, они вызывали у потребителей закономерный вопрос: а вредна ли SIP панель для здоровья?



Составляющие SIP панели и их свойства: Утеплитель



Для того, чтобы выяснить, откуда может исходит опасность для здоровья, разберем SIP панель на крупные составляющие. Их всего лишь три.

Уже давно на устах народа разлетается новость, что SIP панели великолепно сохраняют температуру внутри дома.

Итак, в качестве утеплителя используется пенополистирол. Практика использования этого пористого чрезвычайно легкого материала достаточно давняя. Его можно увидеть на полках с посудой, разными тарами для хранения продуктов и напитков, а также просто распаковав лоток с мясом, приобретенным в магазине. Это значит, что пенополистирол (иначе – армированный пенопласт) – материал безопасный, раз он допускается даже к хранению пищевых продуктов. Он не выделяет токсических веществ, которые могли бы навредить здоровью человека, не смотря на искусственное происхождение. Более 90% от общего объема листа пенополистирола составляет воздух.

Нужно отметить, что в процессе производства пенополистирола в качестве утеплителя для SIP панелей добавляется антипрен. Антипрен – вещество, которое делает армированный пенопласт устойчивым к огню. Таким образом, SIP панели косвенно также составляют минимальную опасность для здоровья.

Наружный слой — OSB плиты

Вторая составляющая SIP панели — OSB плиты, между которыми заключен утеплитель.

OSB плиты на 95 % состоят из плоской стружки (она является продуктом деревообрабатывающей промышленности) и на 5% — из специально подобранного вида смолы. Смола играет роль связующего материала. Искусственными химическими составами плиты обрабатываются на конечной стадии производства для того, чтобы придать OSB плитам влаго- и огнеустойчивость. Прекрасный аромат дерева, источаемый плитами из древесной стружки, скорее благотворно влияет на психическое здоровье. OSB плиты из натурального материала сохраняют положительные свойства дерева и не являются опасными.

В последнее время наружные слои SIP панелей могут изготовляться из пластика – высокопрочного, тонкого и безопасного для здоровья. К такому выводу пришли вследствие многочисленных проверок в Европе и странах Северной Америки. Международными комиссиями была признана экологичность пластиковых ПВХ сэндвич панелей.

Клеящее вещество

Последний элемент в конструкции SIP панели – это вещество, которым скрепляются плиты.

В современном производстве зачастую используется полиуретановый клей, безопасность которого для человека доказана. Также часто можно встретить в производстве полиизоцианатный клей – вещество, не содержащее формальдегидов, как этого ожидали скептики. Сотрудничество с мировыми производителями клея для SIP панелей обеспечивает поставку лучших и наибезопаснейших клеящих веществ. Производители заявляют о том, что их продукция на водной основе и, при полном соответствии к требованиям строительным, остаются экологичными.

Экологичность производства и возведения домов

Технология производства SIP панелей подразумевает применение многочисленного оборудования: пресса, столов сборки и приема, установок для оклеивания и раскраивания плит. В результате получается высококачественный экологичный продукт. Сборка дома из SIP панелей проста и не требует дополнительных материалов, среди которых могли бы оказаться угрозы для здоровья человека, который будет в нем жить. Простота и безвердность строительства домов из SIP панелей сделало этот материал настоящим трендом, когда речь идет о загородных домах, в коих должен протекать отдых человека в единении с природой.

Проанализировав каждую составляющую SIP панели можно сделать вывод о том, что заявленная экологичность полностью подтверждена. Многолетний опыт развитых стран мира служит ярким тому показателем.





Что такое SIP Обзор | Ассоциация СИП

Структурно-изолированные панели (SIP) представляют собой высокоэффективную строительную систему для жилого и легкого коммерческого строительства. Панели состоят из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовками, обычно ориентированно-стружечными плитами (OSB). SIP изготавливаются в условиях заводского контроля и могут быть изготовлены практически для любого проекта здания. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания.

После установки SIP-панели обеспечивают непревзойденную изоляцию и воздухонепроницаемость, что снижает затраты на электроэнергию в течение всего срока службы здания. Известно, что SIP примерно на 50% более энергоэффективны, чем традиционный деревянный каркас. Оболочка здания из SIP имеет минимальные тепловые мосты и обеспечивает превосходную воздухонепроницаемость, что идеально соответствует стандартам LEED и зданиям с нулевой чистотой.

R-значения с SIP

Дом SIP или коммерческое здание позволяет лучше контролировать качество воздуха в помещении, поскольку воздухонепроницаемая оболочка здания ограничивает поступающий воздух регулируемой вентиляцией, которая отфильтровывает загрязняющие вещества и аллергены.Оболочка SIP не имеет пустот или тепловых мостов, как в обычном каркасе из стержней, которые могут вызвать конденсацию, ведущую к потенциально опасной плесени, грибку или гниению.

Улучшение качества воздуха с помощью SIP

SIP отличаются высокой энергоэффективностью и поэтому положительно влияют на окружающую среду, снижая уровень CO2. Они также потребляют значительно меньше энергии в процессе производства по сравнению с традиционными методами строительства и имеют меньшую воплощенную энергию, чем традиционные строительные материалы, такие как сталь, бетон и каменная кладка.

Экологичный строительный продукт

Стены и крыши SIP проектируются и точно изготавливаются вне строительной площадки. Это позволяет быстро собрать здание на месте и сделать его водонепроницаемым за считанные дни. Это снижает затраты, такие как управление проектом, строительные леса, монтажные работы и многое другое. Исследование BASF Time-Motion подтвердило, что SIP-панели сокращают потребности в рабочей силе на 55%.

SIP в сравнении с решетчатым каркасом

SIP Анимационный видеоролик

SIP могут быть спроектированы и изготовлены в соответствии с любым дизайном здания, предоставляя архитекторам и владельцам гибкость и творческую свободу для создания эстетически привлекательных пространств.

Узнайте больше о гибкости дизайна с SIP

Что такое структурно-изолированная панель?

Что такое SIP? Структурно-изолированные панели, известные как SIP, не являются новой идеей. Вся концепция фактически зародилась в 1937 году, когда Лесная служба США начала поиски по сохранению наших лесов. В 1970-х годах строительная промышленность с новым интересом начала рассматривать пенопластовые панели, и с тех пор они превратились в энергоэффективный и экономичный метод, который с каждым годом становится все более популярным вариантом.

• Что такое SIP? Строительные системы

SIP используются для строительства легких коммерческих и жилых зданий. Панели собраны с сердцевиной из изоляционной пены, окруженной конструкционными плитами. Основой пенопласта может быть жесткий пенополиуретан, вспененный или экструдированный полистирол. Облицовка может быть ориентированно-стружечной плитой, алюминием, сталью, цементной плитой, фанерой или фанерой, обработанной под давлением.

Различные типы материалов, используемых при производстве этих панелей, определяют конечное применение системы.Например, фанера, обработанная давлением, используется для подземных фундаментов. Металлические SIP обычно используются для холодильных складов или складских помещений с контролируемой средой.

Производители этой продукции могут производить индивидуальные конструкции для любых зданий, включая дома с деревянным каркасом. Такая гибкость позволяет осуществлять эффективное строительство с минимальными трудозатратами и максимальной энергоэффективностью. Это простирается от материального производства до законченного здания.

Зеленое здание с SIP

При правильной конструкции конструкция, построенная из SIP, очень хорошо изолирована и герметична.Воздухонепроницаемые здания потребляют меньше энергии для контроля климата, поэтому здание SIP является экономически эффективным методом уменьшения воздействия на окружающую среду.

Экологически ответственные строители используют строительство SIP-панелей как средство не только снижения затрат на энергию для обслуживания здания, но и уменьшения проникновения загрязняющих веществ и токсинов. Загрязнители, такие как плесень, пыльца и радон, могут быть сведены к минимуму за счет воздухонепроницаемой конструкции и надлежащих систем вентиляции. Внутренняя среда для медицинских учреждений, школ и жилых домов является важной проблемой, которая эффективно решается с помощью методов строительства SIP.

Структурная теплоизоляционная панель Energy Performance Здания

SIP могут помочь значительно сократить ежегодные расходы на климат-контроль. В целом, SIP имеют гораздо более высокое значение R для всей стены, чем сопоставимые каркасные стены.
Однако это требует, чтобы конструкция соответствовала отраслевым стандартам. Любые пустоты должны быть заполнены для обеспечения надлежащей изоляции. Чтобы предотвратить проникновение воздуха и влаги в здание, необходимо применять правильные клеи и герметики.

Затраты на строительство и конструкционные изолированные панели

Если принять во внимание все факторы, затраты на строительство деревянного каркаса и строительство с использованием СИП очень схожи.

Поскольку строительство SIP требует меньше времени на строительство на месте, экономятся трудозатраты. Когда элементы подходящего размера готовы и ждут установки на место, работа выполняется в определенные этапы. Существует мало потерь времени и материалов, поскольку панели изготавливаются специально для каждого здания. Модификации отдельных панелей на месте минимальны.

Значительная экономия достигается за счет небольших систем отопления и охлаждения благодаря улучшенной изоляции и воздухонепроницаемости здания SIP.

Технология структурных изолированных панелей

была разработана, чтобы сделать ее экономически обоснованной альтернативой для средней строительной компании и домовладельца. Строительные системы SIP важны, поскольку мы ищем способы контролировать постоянно растущие затраты на энергию и пытаемся стать более экологически ответственными.

Не знаете, как провести электрические провода через SIP-панель, а затем ознакомьтесь с нашей статьей «Прокладка проводов в SIP-панелях — проблемы для домовладельца».

Структурные изолированные панели Insulspan® | Решения для продуктов Plasti-Fab EPS

Система Insulspan Structural Insulated Panel (SIP) состоит из ориентированно-стружечной плиты (OSB) с характеристиками, структурно ламинированной на сердцевину изоляции. Insulspan SIP предоставляет владельцам зданий проверенный метод возведения стен и крыш, что приводит к реальной экономии затрат на энергию и повышению стоимости здания при перепродаже. В SIP-панелях Insulspan используются жесткие изоляционные сердечники из пенополистирола с закрытыми порами, которые помогают уменьшить утечку воздуха и тепловые мосты, обеспечивая непрерывный слой теплоизоляции как в стеновых, так и в кровельных узлах.

SIP-система Insulspan представляет собой универсальную строительную систему, которая может использоваться в таких приложениях, как односемейные жилые, многоквартирные/многоцелевые жилые, коммерческие, общественные здания и ADU (вспомогательные жилые единицы).

Структурные изолированные панели Insulspan

с наполнителем из пенополистирола доступны следующих толщин:

  • 4 ½ — R 15
  • 6 ½ — R 22,6
  • 8 ¼ — R 29,2
  • 10 ¼ — R 36,8
  • 12 ¼ — R 44,4

Структурные изолированные панели Insulspan R-Plus с наполнителями NEOPOR (GPS) доступны в следующих толщинах:

  • 4 ½ — R 18. 3
  • 6 ½ — R 27,7
  • 8 ¼ — R 35,9
  • 10 ¼ — R 45,3
  • 12 ¼ — R 54,7
  • Строительная система из структурно-изолированных панелей (SIP) Insulspan® — самая полная в отрасли готовая к сборке система
  • Решение для экологичного строительства, позволяющее создавать высокоэффективные ограждающие конструкции зданий, отвечающие или превышающие строгие энергетические нормы
  • Стройте быстрее с помощью сборной оболочки и сократите количество строительных отходов на стройплощадке
  • Собственная команда экспертов по дизайну (поместите этот маркер третьим снизу при добавлении новых маркеров)
  • Прочность конструкции и способность перекрывать большие расстояния обеспечивают дизайнерам и архитекторам большую гибкость при создании интересных и уникальных проектов
  • Герметичная оболочка здания создает более здоровую и комфортную внутреннюю среду для жителей здания
  • Доступны консультанты и установщики
  • Код Перечислен в США и Канаде
Свойства материала системы Insulspan
® SIP

Система Insulspan ® SIP (Структурно-изолированная панель) представляет собой энергоэффективную строительную систему, состоящую из изоляционного наполнителя PlastiSpan ® с ориентированно-стружечной плитой (OSB), структурно приклеенной к внутренней и внешней сторонам. Изоляция PlastiSpan представляет собой изоляцию из вспененного полистирола (EPS), изготовленную в соответствии со стандартом ASTM C578, тип I, для жесткой теплоизоляции из ячеистого полистирола, и CAN/ULC-S701, тип 1, стандарт для теплоизоляции, полистирол, плиты. и покрытие трубы.

Общая толщина SIP Толщина EPS Core и OSB Термическое сопротивление Тепловое пропускание SIP-вес
Дюймы мм Дюймы мм фут 2 •h• º F
БТЕ
м 2 º С
Вт
BTU
ft 2 •h• º F
Ш
м 2 º С
фунт/фут 2 кг/м 2
4 1/2 114 7/16
3 5/8
7/16
11
92
11
15. 0 2,64 0,067 0,379 3.2 15,7
6 1/2 165 7/16
5 5/8
7/16
11
143
11
22.6 3,98 0,044 0,251 3.4 16,5
8 1/4 210 7/16
7 3/8
7/16
11
187
11
29.2 5.15 0,034 0,194 3,5 17.2
10 1/4 260 7/16
9 3/8
7/16
11
238
11
36.8 6,49 0,027 0,154 3,7 18.1
12 1/4 311 7/16
11 3/8
7/16
11
289
11
44.4 7,83 0,022 0,128 3,9 18,9

Примечание: Тепловое сопротивление (значение R/значение RSI) и коэффициент теплопередачи (коэффициент U) , приведенные выше, относятся к Insulspan SIP только при средней температуре 75 ° F (24 ° C) и не включает каркас панели или соединительный материал, материалы внутренней/внешней облицовки или отделки и внутренние/внешние воздушные пленки.

Стеновые и кровельные конструкции Insulspan SIP требуют меньшего количества элементов каркаса, чем традиционная конструкция деревянного каркаса, что приводит к энергоэффективной конструкции здания с более высоким общим тепловым сопротивлением (более низким общим коэффициентом теплопередачи) . Кроме того, утечка воздуха является одним из крупнейших источников потерь энергии в большинстве зданий. Скорость утечки воздуха и общее тепловое сопротивление (или коэффициент теплопередачи) являются мерами, используемыми для определения энергоэффективности конструкции здания.Для энергоэффективных зданий, построенных с использованием SIP-системы Insulspan, достижимо значительно более низкое значение утечки воздуха .

Сочетание более высокого общего значения R-value/RSI и более низкой утечки воздуха для строительных конструкций, построенных с помощью системы Insulspan SIP, приводит к значительной долгосрочной экономии затрат на энергию по сравнению с другими методами строительства, такими как строительство с деревянным каркасом.


SIP-система Insulspan ® R-Plus представляет собой энергосберегающую систему структурных изолированных панелей (SIP), состоящую из изоляционного наполнителя EnerSpan ® с ориентированно-стружечными плитами (OSB), структурно ламинированными на внутренней и внешней сторонах. Изоляция EnerSpan ® представляет собой изоляцию из вспененного полистирола (EPS) серебристо-серого цвета, изготовленную с использованием Neopor® F5300 Plus, поставляемого BASF. Neopor F5300 Plus представляет собой вспенивающийся полистирол (GPS) с усиленным графитом сырьем, который снижает теплопередачу излучения, в результате чего изоляция из пенополистирола обладает более высоким термическим сопротивлением по сравнению со стандартной белой изоляцией из пенополистирола.

Общая толщина SIP Толщина EPS Core и OSB Термическое сопротивление Тепловое пропускание SIP-вес
Дюймы мм Дюймы мм фут 2 •h• º F
БТЕ
м 2 º С
Вт
BTU
ft 2 •h• º F
Ш
м 2 º С
фунт/фут 2 кг/м 2
4 1/2 114 7/16
3 5/8
7/16
11
92
11
18. 3 3,22 0,055 0,311 3.3 16.1
6 1/2 165 7/16
5 5/8
7/16
11
143
11
27.7 4,87 0,036 0,205 3,5 17.1
8 1/4 210 7/16
7 3/8
7/16
11
187
11
35.9 6.32 0,028 0,158 3,7 18,0
10 1/4 260 7/16
9 3/8
7/16
11
238
11
45.3 7,98 0,022 0,125 3,9 19,0
12 1/4 311 7/16
11 3/8
7/16
11
289
11
54.7 9,63 0,018 0,104 4. 1 20,0

Примечание: Значения теплового сопротивления (значение R/RSI) и коэффициента теплопередачи (коэффициент U) в таблице выше относятся к Insulspan R-Plus SIP только в среднем температура 75 ° F (24 ° C).Значения не включают материал обрамления/соединений панелей, наружную облицовку, материалы внутренней отделки или внутренние и наружные воздушные пленки.

Стеновые и кровельные конструкции Insulspan R-Plus SIP требуют меньшего количества элементов каркаса, чем традиционная конструкция с деревянным каркасом, в результате чего получается энергоэффективная конструкция здания с более высоким общим тепловым сопротивлением (более низким общим коэффициентом теплопередачи) . Кроме того, утечка воздуха является одним из крупнейших источников потерь энергии в большинстве зданий.Скорость утечки воздуха и общее тепловое сопротивление (или коэффициент теплопередачи) являются мерами, используемыми для определения энергоэффективности конструкции здания. Для энергоэффективных зданий, построенных с использованием SIP-системы Insulspan R-Plus , достижимы значительно более низкие скорости утечки воздуха .

Сочетание более высокого общего значения R/RSI и более низкой характеристики утечки воздуха для строительных конструкций, построенных с использованием системы Insulspan R-Plus SIP, приводит к значительной долгосрочной экономии затрат на энергию по сравнению с другими методами строительства, такими как строительство с деревянным каркасом.

Как работают структурно-изолированные панели

В отличие от каркасных домов, которые обычно строятся полностью на месте, дома с использованием SIP, как правило, в основном сборные. Как мы читали на прошлой странице, конструкционные изолированные панели изготавливаются производителями и отправляются на строительные площадки, где каждая стена возводится целиком. Это означает, что даже если новый домовладелец, скорее всего, потратит дополнительные деньги на материалы, он или она, вероятно, сэкономит деньги на затратах на оплату труда и отходов на строительной площадке. На что домовладельцы не должны экономить, так это на опыт. В то время как SIP-дома не так сложны для понимания, как кубик Рубика, они могут стать проблемой для тех, кто пытается построить его в первый раз — может быть, больше в стиле одной из этих монохромных пазлов. Наличие кого-то с небольшим ноу-хау может сделать все намного проще.

Главная цель при строительстве SIP-дома – сделать его максимально герметичным, что помогает изоляции работать на полную мощность.Когда панели поднимаются на место — часто с помощью крана или вилочного погрузчика — они тщательно соединяются друг с другом. Обычно это достигается с помощью различных предметов, таких как монтажная пена, герметизирующая лента, герметизирующая мастика и старые добрые гвозди. Важно помнить, что если дом собирается получиться правильно, указания производителя должны следовать букве. Тем не менее, даже несмотря на это, может потребоваться выполнить некоторые небольшие модификации сборных секций на месте (еще одна причина, по которой наличие профессионала может быть преимуществом), но с правильными инструментами быстрое исправление может быть сделано в одно мгновение.

Другими сложными элементами, о которых следует помнить, являются ветер и вода, или, если быть более точным, вентиляция и влажность. Поскольку цель состоит в том, чтобы запечатать дома SIP в плотные оболочки (в отличие от каркасных домов со сквозняками и постоянными зазорами между изоляцией), их нужно строить с осторожностью. Например, вам нужно будет выбрать систему вентиляции (как правило, такую, которая может обмениваться теплом между несвежим выходящим воздухом и свежим свежим воздухом), размер которой подходит для нужд здания. SIP более энергоэффективны, поэтому им не нужны мощные системы ОВКВ других зданий.Меньшие блоки могут работать с меньшим энергопотреблением в течение более длительного времени — и они осушают в процессе, что является ключом к тому, чтобы не думать о плесени. Другой способ, которым это вступает в игру, — между сайдингом, черепицей крыши и внешней оболочкой SIP. Здесь также могут возникнуть проблемы с вентиляцией и влагой, если панели не имеют достаточного пространства для дыхания и дренажа.

Но как только дом будет готов и фургон подъедет к бордюру, наступит время похвалы.На следующей странице мы рассмотрим, какую прибыль может получить владелец дома из SIP и как панели могут быть полезны для людей, желающих окунуться в сборные дома.

Структурно-изолированные панели (SIP) в строительстве

Несмотря на то, что в настоящее время рынок является довольно небольшим, структурно-изолированные панели, или SIP, по прогнозам, будут набирать популярность до 2022 года. Поэтому важно, чтобы специалисты отрасли лучше понимали этот относительно новый рынок.

Узнайте, что они из себя представляют, их преимущества и роль герметиков при их установке.

Что такое SIP?

SIP — это высокопроизводительные строительные системы как для жилых, так и для коммерческих помещений. Состоящие из двух внешних подложек и сердцевины посередине, они изготавливаются в контролируемых условиях и могут использоваться в качестве панелей практически в любой конструкции здания.

Внешние подложки обычно состоят из следующих материалов:

  • Rearded Strand Sock
  • Plywand
  • Сталь
  • Aluminum
  • Стеклянный волокна Усиленный полиэстер

Ядро обычно изготавливается из:

  • Расширенный полистирол
  • Polyurethane Pape
  • Фенольная пена
  • алюминиевый сотовый
  • алюминиевый сотовый
  • 0

    изолированные панели затем используются в следующих приложениях:

    • Гараж и промышленные двери
    • Стены для сборных домов
    • Подвесные потолки
    • Преимущества использования SIPS

      Подобно сборным конструкциям, они помогают сократить время, стоимость и требования к строительству на месте.Заблаговременное производство в контролируемой среде также способствует повышению безопасности рабочих на стройплощадке.

      Кроме того, благодаря высокому уровню воздухонепроницаемости и изоляции эти панели повышают энергоэффективность и стабильность конструкции.

      Герметики в SIP

      Герметики позволяют SIP обеспечивать высокий уровень энергоэффективности. Герметики не только герметизируют конструкцию и защищают ее от непогоды, но и создают герметичную оболочку. Для этого герметики должны:

      • Быть гибкими и эластичными
      • Не трескаться и не рваться

      Компания Bostik производит интеллектуальные герметики для различных областей применения в строительстве.Для получения дополнительной информации о том, как наши герметики улучшают строительные проекты в целом, позвоните по телефону 800-7-BOSTIK или посетите сайт www.bostik.com.

      Как это сделано: Структурные изолированные панели

      Выберите начинку
      Структурные изолированные панели (SIP) можно рассматривать как негабаритные бутерброды с мороженым. Первое, что делают производители SIP, — это выбирают тип изоляции или наполнения панели. Наиболее распространенным наполнителем является пенополистирол, но в СИП также может использоваться экструдированный пенополистирол, полиуретан и другие материалы. Разные наполнители имеют разные эксплуатационные характеристики: одни лучше изолируют, а другие обладают большей структурной прочностью. Толщина панелей может варьироваться от 3-1/2 дюйма до 11-1/4 дюйма, а уровни изоляции варьируются от R-16 до R-49 соответственно.

      Нанесите клей
      Внешние слои сэндвича с мороженым обычно состоят из ориентированно-стружечной плиты (OSB), хотя также распространены фанера, гипсокартон и фиброцементная плита. Производители используют конструкционные клеи, чтобы приклеить эти внешние детали к изоляции.Для этого часто требуются машины, называемые валковыми машинами для нанесения покрытий или шариковыми аппликаторами, для нанесения клея кистью или выдавливания на слои. Машины наносят клей снизу вверх, начиная с ровного листа OSB. Затем в клей помещается пенопласт, после чего на пенопласт наносится еще один слой клея, а затем добавляется верхний слой OSB.

      Увеличьте давление
      Клей имеет тенденцию к расширению, поэтому для того, чтобы компоненты панели оставались вместе, производители должны сжать весь сэндвич вместе. Этот процесс различается: некоторые компании складывают стопку SIP — от двух до 20 — и сжимают их как единое целое. Другие производители используют пресс с конвейерной лентой, который оказывает давление от 4 до 6 фунтов на квадратный дюйм на каждую панель в отдельности. После четырех-пяти минут давления компоненты полностью прилипают.

      Обрезать лишнее
      Изначально SIP имеют прямоугольную форму и имеют размеры от 4 на 8 футов до 8 футов на 24 фута. Чтобы SIP-панели можно было эффективно использовать в строительстве, их необходимо обрезать до нестандартных форм и размеров.Архитекторы могут работать с производителями SIP, чтобы разработать и определить точную конфигурацию каждой панели. Чтобы закончить каждый SIP, производители могут добавлять соединители, создавать стыки или закрывать открытые края тонкой полосой OSB, в зависимости от того, где конкретная панель будет размещена в стене здания или кровельной системе.

      Думаете о конструкционных теплоизоляционных панелях? 4 распространенных заблуждения о SIP

      Вы видели, как строят дом с нуля? Типичный опыт показывает процесс обводки дома досками и последующего строительства. Хотя это по-прежнему широко используемый метод строительства, лучшим способом строительства являются структурно-изолированные панели или SIP.

      Структурные изолированные панели представляют собой сплошные листы строительного материала, используемые для стен и крыш. SIP имеют сердцевину из пенопласта, легко собираются и окружены ДСП (также называемой ориентированно-стружечной плитой). Прежде чем приступить к следующему строительному проекту, узнайте о SIP и некоторых распространенных заблуждениях, которые могут возникнуть у вас в отношении этого варианта.

      Почему домовладельцы и владельцы зданий используют SIP?

      Более того, SIP-панели — это панели, способные обеспечить структуру с непрерывной изоляцией для улучшения качества вашего помещения.Он уменьшает количество отходов, контролирует качество воздуха в помещении и является воздухонепроницаемым для здания. Для бизнеса, который тратит значительную сумму денег на счета за электроэнергию, структура SIP потенциально может сэкономить 50 или более процентов энергии.

      Домовладельцы и владельцы бизнеса используют эту форму строительного материала для своих коммерческих и жилых проектов, потому что это:

      • Прочный строительный материал, способный поддерживать конструкцию
      • Энергоэффективная опция, которая в сочетании с другими функциями экономит деньги
      • Улучшает качество воздуха в помещении
      • Сокращает количество строительных и рабочих отходов
      • Снижает затраты на рабочую силу, которые вам нужно платить рабочим
      • Легко размещается на различных типах фундаментов
      • Увеличивает стоимость перепродажи вашего здания

      SIP слишком дороги для использования в здании

      Хотя первоначальная стоимость SIP-панелей может быть выше, чем у других материалов, общая стоимость конструкционной теплоизоляционной панели невелика.С учетом снижения трудозатрат, долгосрочной экономии энергии, меньшего количества отходов на строительной площадке и многого другого ваши панели более доступны по цене, чем стандартное здание. Доступны варианты для деревянного каркаса, деревянного каркаса и многого другого.

      Если вас беспокоит точная стоимость этого продукта, обратитесь к профессионалу, чтобы рассчитать стоимость. Рассчитайте первоначальные затраты, но не забудьте учесть экономию, которую вы получите! Этот метод работает для коммерческих и жилых проектов.

      SIP затрудняют подключение дома

      Если вы решите добавить SIP в свой дом и стать энергоэффективным, как вы будете подключать дом? Поскольку СИП изготавливается из пенопластового утеплителя и имеет плотную середину, они изготавливаются с каналами для проводки. Это сохраняет целостность панелей и не требует сверления шпилек.

      SIP — непроверенное изобретение

      В то время как все больше профессионалов предлагают установку SIP, чем когда-либо прежде, этот материал не нов.Изобретение SIP произошло в 1930-х годах, а производство стало проще с 1950-х годов. Слишком многие думают, что это непроверенное изобретение, но это просто потому, что экологически чистые строительные материалы сейчас более популярны.

      Во всем мире есть здания из конструкционных теплоизоляционных панелей. Спросите свою строительную бригаду об этом варианте, если вы привержены зеленому строительному решению.

      SIP подходят только для простых проектов

      Поскольку этот строительный материал предварительно сконструирован, многие покупатели считают, что его можно использовать только в простых конструкциях.Ваш проект не обязательно должен быть идеальной коробкой или скучным дизайном! SIP легко использовать со зданиями всех архитектурных стилей, включая закругленные края, разные уровни и элементы всех типов.

      Начните с проекта здания, и правильный строитель изготовит для вас структурно-изолированные панели. После того, как ваши SIP изготовлены, строительство конструкции становится быстрым и легким!

      Примите обоснованное решение перед строительством

      Со всеми строительными материалами, представленными на рынке, легко растеряться.Узнайте больше о своих вариантах от обученного и сертифицированного строителя, особенно в отношении SIP.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
