Дома из СИП-панелей 🏡 – Плюсы и минусы домов построенных по SIP технологии

Дома из СИП-панелей имеют как и плюсы, так и минусы, но в основном бытует мнение, что такие дома имеют только недостатки. Хотя по данной технологии уже более полувека строят в Европе и США. Даже на Южном полюсе есть научная станция, построенная по СИП-технологии.

Но тем не менее многие считают, что подобные дома практически игрушечные и жить в них невозможно. Хотя опыт людей, которые не побоялись и купили дом из СИП-панелей в «СитиСип» могут опровергнуть все мифы о панельно-каркасных домах.

Из чего делаются панели для домов

СИП-панели, которые используются нами при строительстве, делаются на нашем собственном производстве. В основном все негативные отзывы о панельно-каркасных домах связаны с плохим качеством самих панелей, а их качество в первую очередь зависит от того, как они были изготовлены. Если был нарушен процесс производства, то, конечно, нечего говорить о том, что такой дом будет служить верой и правдой, и простоит заявленные сроки. И все минусы нивелируют все плюсы домов из СИП-панелей.

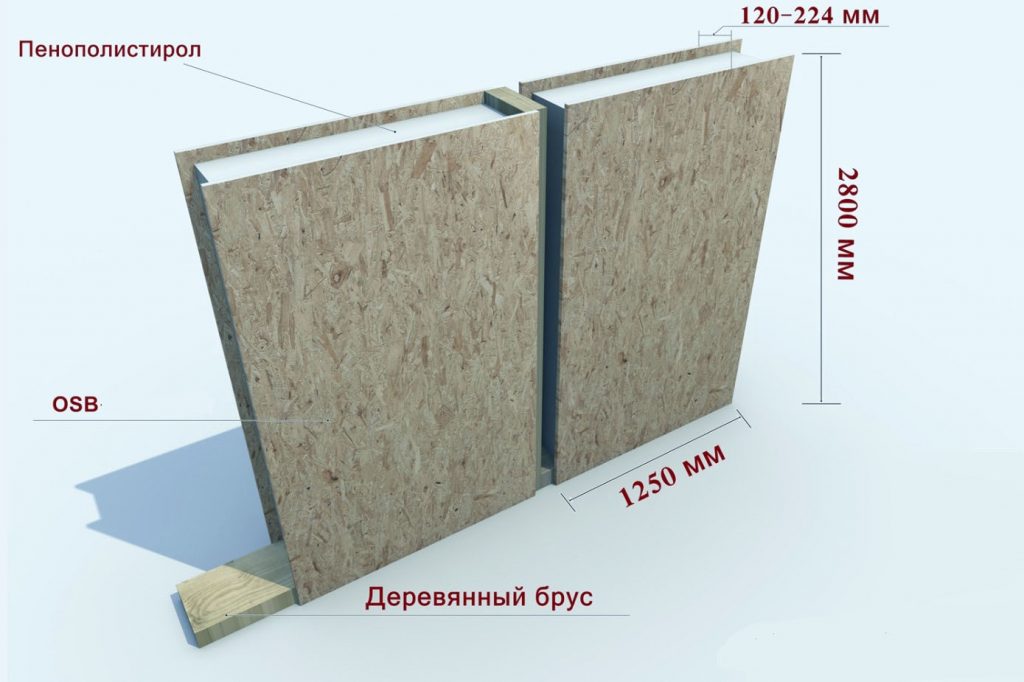

Структурно-изоляционная панель состоит из:

• ОСП,
• Пенополистирола.

При изготовлении все три слоя (два слоя ОСП и пенополистирол по середине) склеиваются под давлением около 20 тонн. Внутренний слой выступает не только как утеплитель, но и как конструктивный элемент, который удерживает параллельно друг другу плиты ОСП и обеспечивает повышение несущей способности.

Сами панели способны выдерживать колебания температуры от -50 градусов по Цельсию до +50, а также горизонтальную нагрузку в 2 тонны, и вертикальную в 10 тонн.

Плюсы домов из СИП-панелей

Преимуществ домов из СИП-панелей в разы больше, чем минусов.

Прочность

Сами панели обладают высокой прочностью. Это связано с материалами, из которых они изготавливаются. Сама панель может выдержать вес внедорожника, а для того, чтобы даже просто вырвать из стены саморез требуется приложить усилия примерно в 130 кг.

Прочность домов определяется еще и тем, что при строительстве используется каркас из бруса. Несущий каркас сам по себе может выдерживать невероятные нагрузки. А когда добавляются еще и стены из СИП, то и уровень предельных нагрузок увеличивается в разы.

Устойчивость

Дома по СИП-технологии часто строят в регионах, в которых не стабильная сейсмическая обстановка, то есть, говоря другими словами, частая опасность землетрясений. В силу того, что панельно-каркасные дома не монолитная постройка, в отличие от тех же кирпичных домов, они могут выдерживать движение земной коры до 6 баллов.

Срок строительства

Из предыдущего плюса СИП-панелей выходит этот – из-за того, что постройка не монолитная, срок строительства уменьшается. Такой дом можно построить всего за несколько месяцев, при чем большая часть времени уйдет на возведение фундамента и постройку каркаса, а не на сборку дома. Также одним из главных преимуществ панель-каркасных домов является то, что их можно строить не только в теплое время года, но и зимой. И последнее по многим причинам, например, стоимость строительства в холодное время года будет ниже, является даже более удобным. Единственное, что может помешать строительству – это продолжите

Вес домов

Панели являются современным и прочным материалом для строительства дома, но при этом они имеют совсем не большой вес. Что позволяет не тратить ни время, ни деньги на монолитный фундамент, который просто необходим, например, для возведения кирпичных построек.

Для домов из СИП-панелей достаточно будет ленточного фундамента. Который и возводиться в разы быстрее, и стоит намного дешевле.

Экономия на отоплении

Сами панели обладают высокой теплоемкостью. Они намного дольше сохраняют тепло, но при этом в теплое время года они наоборот дольше сохраняют ночную прохладу. То есть зимой можно просто хорошо протопить дом ночью и практически не топить его днем.

С помощью такого преимущества СИП-панелей можно серьезно сэкономить на счетах за отопление.

Минусы домов из СИП-панелей

Но при всех перечисленных преимуществах, у домов из СИП-панелей есть недостатки.

Вентиляция

Главным минусом СИП-панелей является то, что при постройке дома нужно обязательно продумать вентиляцию. Если этого не сделать, то в доме будет душно. Этот недостаток вытекает из преимущества СИП-панелей – теплоёмкости. Именно из-за того, что панели неохотно отдают тепло и необходимо делать продуманную вентиляцию, чтобы в доме всегда был свежий воздух.

Пожары

В целом, пожары происходят не потому что дома обладают низкой пожаростойкостью, а потому что жильцы не всегда своевременно проверяют состояния проводки. Так как именно она является самым частой причиной возгорания жилых домов.

Сами панели обладают не высокой пожаростойкостью, но для ее повышения производители обрабатывают их специальными средствами доводя их безопасность до максимума. Дома возведенные по технологии строительства из СИП-панелей прослужат вам много лет при соблюдении правил пожарной безопасности.

Грызуны

Этот миф часто преподносится, как доказательство того, что дома плохие теми, кто против панельно-каркасных домов. Они утверждают, что мыши прогрызают ОСП и начинают жить в пенополистироле, но кто в здравом уме поверит, что грызуны по собственной воле будут грызть и есть пенопласт.

Цены

Цены на дома из СИП-панелей в разы ниже, чем на постройки из классических материалов. К тому же за одну и ту же цену дом, построенный по панельно-каркасной технологии будет в несколько раз больше, чем постройка из бруса.

Выводы

Исходя из всех достоинств и недостатков, можно сделать вывод, что за домами из СИП-панелей будущее. Они легкие, прочные, экономные, просты в уходе и постройке. В таком доме удобно жить, к тому же данная технология позволяет строить дома разных форм – круглых и несимметричных, квадратных и с мансардами, то есть выбирая постройку дома из СИП вы сможете реализовать все свои идеи!

Сип (SIP) панель, что это такое.

Строительный рынок развивается «семимильными шагами», появляются новые и более современные материалы, при помощи которых возведение теплого и относительно прочного дома займет считанные дни. Одним из таких материалов является СИП панели. Все больше строителей используют его для возведения каркасных домов. Действительно этот материал заслуживает внимания, но не все знают — что это такое! Сегодня я постараюсь простыми словами рассказать о нем, так что читайте дальше …

ОГЛАВЛЕНИЕ СТАТЬИ

• Где применяются
• Основные характеристики
• Выдерживаемая нагрузка
• Энергосберижение
• Фундамент
• Противодействие огню, плесени – долговечность
• Экологичность
• Минусы СИП панелей
• ИТОГ

Как обычно для начала начну с определения.

СИП панель (SIP —

С легкостью выдерживает автомобиль. Сейчас небольшая схема.

Хочется также отметить, что ОСП материал прочный сам по себе, а внутренний пенополистирол имеет, так называемые – «закрытые» пузырьки воздуха, которые являются очень качественным утеплителем, потери тепла от таких стен минимальны.

Как я уже писал выше применение здесь самое разное, это могут быть как каркасные дома, для круглогодичного проживания (тут применяется экологически чистый SIP). А также другие хозяйственные постройки, например гаражи, сараи, веранды, и другие дворовые помещения (в таких постройках применяют СИП-панели основанные на обычном пенопласте).

Хочется отметить что, в Японии, в сейсмически активных районах, из этих панелей строят даже много этажные дома. Доказано многими тестами, что они очень хорошо справляются с землетрясениями. Посмотрите вот это видео.

Если честно, то можно сделать практически таких же размеров что и OSB листы. А как нам будет известно их максимальный размер: 3,5 метра в высоту и 1,5 метра в ширину, вес такого листа примерно равен 50 килограмм. Однако это не ходовые характеристики, и такие размеры практически не применяются в строительстве.

Основные же размеры, применяемые для постройки каркасных домов, это: высота 2,5 метра, ширина от 0,62 до 1,5 метра. Именно из таких, легко собрать дом.

Если говорить о толщине, то здесь также есть несколько размеров.

Для внешних стен применяются: от 150 до 220 мм

Для внутренних: от 50 до 70 мм.

Для перекрытий и крыши: от 100 – 200 мм

Внешние стены подбираются с учетом погодных условий, чем холоднее — тем толще стена.

Не смотря на свое «легкое» строение, SIP-панели могут выдерживать достаточно большие веса. Благодаря трем слоям и клею внутри, они прекрасно держат как поперечные, так и продольные нагрузки.

Поперечная (давление сверху) – проведенные эксперименты показывают, что справляются со всеми видами нагрузок, это ветер, снег и т.д. Если пройтись по цифрам, то получается что панель, шириной в 1,5 метра держит от 2 до 2,5 тонн нагрузки. Если перевести на квадратные метры, можно получить показатель в 150 – 250 кг/метр. Все зависит от материала внутри и производителя.

Продольная (давление по горизонтали) – здесь нагрузка куда более существенная, при проводимых испытаниях становится понятно, что продольный вес, который способна выдержать панель варьируется в показателях от 8 до 10 тонн, это очень хорошо! Для общего понимания представьте каменный дом на три этажа (панельный или кирпичный) у которого первый этаж из СИП, они выдержат всю нагрузку!

Многие частники рассматривают сейчас СИП только из-за его высоких показателей к энергосберижению. Такой дом легче топить, а траты на обогрев могут сократиться в несколько раз по сравнению с домами из камня.

Так потеря тепла составляет всего —  0,035—0,042 Вт/(м.кв.)

Для общего понимания, стенка толщиной в 164 — 170 мм, заменяет по теплу стену толщиной в 2,3 метра из кирпича, или около 4,5 метров из бетона.

Соответственно для таких домов можно устанавливать маломощные отопительные котлы и прочее оборудование. А в умеренно-теплых регионах вообще возможно топиться при помощи альтернативных источников обогрева, например солнечные коллекторы и батареи, геотермальное тепло.

Для таких домов, большого фундамента не нужно. Материал достаточно легкий, а поэтому зачастую хватает даже винтовых свай.

Если сравнить вес дома 10 на 10 метров из кирпича и из «СИП», получается:

Кирпич при толщине стены в 2,5 штуки – около 50 тонн.

«СИП» панель, при толщине в 220 мм – около 5 – 6 тонн.

Разница почти в 10 раз.

Сейчас общепринятые стандарты, заставляет производителей обрабатывать панели специальными негорючими составами. Так противодействие огню у качественных «СИП» в 6 – 9 раз лучше, чем у обычного дерева. Огонь не развивается на поверхности, а медленно угасает. При воздействии газовой горелки на стену, в течение часа, температура пламени 900 – 1000 градусов, панель обугливается, но не разрушается и не сгорает. Сморим видео.

Плесень также не развивается на поверхности и во внутренностях этого материала, опять же присутствует противогрибковая защита.

Многих волнует «экологичность» этого материала, ведь не хочется жить в газовой камере! Я уже писал статью на эту тему, можете почитать здесь. Однако немного повторюсь — и тут есть над чем подумать. С одной стороны SIP-панели, очень экологичны и обладают классом экологии «E0», то есть практически не выделяют никаких вредных веществ. Достигается это при помощи специальных технологий – «чистого» с точки зрения экологии ОСП листа (класс E0), и такого же чистого пенополистирола, который зачастую применяют в пищевой промышленности. Эти СИП панели можно применять в строительстве частных домов для круглогодичного проживания, они абсолютно безвредны! Но и стоят не дешево.

Однако не все так радужно и есть «грубые» подделки, или так называемые хозяйственные «СИП». Здесь применяется ОСП плита класса «E3», а также пенопласт вместо пенополистирола. Выделения вредных веществ у таких домов, будет зашкаливать, и жить в них очень опасно для здоровья! Особенно в зимний период, когда окна закрыты, а внутри постоянно работают обогревательные приборы. Как правило, такие типы применяют для хозяйственных построек, где нахождение человека минимально. Распознать их легко, просто посмотрите на утеплитель внутри, если пенопласт — значит плохо. Вот небольшой видео пример.

Поэтому при покупке СИП для каркасного дома, требуйте сертификаты качества, экологичность ОСП, пенополистирола и клея! Все это должно быть зафиксировано в специальном сертификате, далее проверьте этот сертификат, не поддельный ли он? Можете отдать лист на экспертизу, и только после этого покупайте или не покупайте материал у этого производителя.

В заключении хочется поговорить про минусы, куда же без них.

• СИП панели не устойчивы к механическим воздействиям, то есть ее легко разрубить-разрезать и проникнуть внутрь.

• При неправильном монтаже и подрезке, можно нарушить целостность панели – слои разойдутся, и потеряется прочность и звукоизоляция.
• Дома из «СИП» герметичны как термос, соответственно чтобы избежать появления «мокроты» на стенах и плесени, нужно обязательно делать систему вентиляции! ЗАПОМНИТЕ!
• Еще одним обязательным условием является то, что нужно хорошо закрывать все стыки при монтаже, чтобы вода не могла проникнуть в слой утеплителя. Обычно это делается при помощи бруса и монтажной пены.

СИП-панели – дешевый, качественный, современный, относительно прочный материал, с хорошей экологией (если не поддельный). Каркасные дома по такой технологии возводятся быстро, буквально за считанные дни, можно сделать и своими руками. Требуют минимальной отделки (зачастую нужна только покраска). В общем, кто думает над строительством частного дома – посмотрите, расклад я вам дал.

На этом все, читайте наш строительный сайт.

Часто задаваемые вопросы о структурно-изолированных панелях (SIP)

Нажмите здесь, чтобы загрузить эти вопросы и ответы SIP для дальнейшего использования.

Структурные изолированные панели (SIP) представляют собой высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и небольших коммерческих зданий. Панели изготавливаются путем прокладывания сердцевины жесткой пенопластовой изоляции между двумя конструкционными облицовками, такими как ориентированно-стружечная плита (OSB). Другие материалы кожи могут использоваться для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть разработаны по индивидуальному заказу для каждого проекта. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания. Строительство с SIP сэкономит вам время, деньги и труд.

Дома из SIP строятся намного быстрее, чем здания с традиционным каркасом. Согласно независимому исследованию, проведенному Р.С. Означает. Панели изготавливаются размером от 8 на 24 фута, поэтому целые секции стен и крыши могут быть установлены быстро, что сокращает время высыхания. SIP готовы к установке, когда они прибывают на строительную площадку, что устраняет время, необходимое для выполнения отдельных операций на строительной площадке по созданию, изоляции и обшивке каркасных стен. Электрические каналы обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размеры оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства. Домовладельцы, которые включают другие энергоэффективные функции в дом SIP, могут сэкономить на коммунальных услугах на 50 процентов и более. В примере 2021 года для типичного дома площадью 2000 квадратных футов использование SIP экономит более 16 000 долларов США только за счет исключения затрат на сырье 2 x 4 из-за высокой стоимости пиломатериалов по сравнению с OSB, используемыми для SIP. См. 2021 блог на эту тему.

Структурные теплоизоляционные панели являются одной из наиболее экологичных доступных строительных систем. Оболочка здания SIP обеспечивает непрерывную изоляцию, чрезвычайно герметична, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома. Конструкции SIP могут сэкономить на 45% больше CO2 с окупаемостью энергии за 5,1 года и окупаемостью парниковых газов за 3,8 года по сравнению с примерами из стержневого каркаса. Узнайте больше на нашем страница устойчивого строительства .

Структурные характеристики СИП аналогичны стальным двутавровым балкам. Облицовочные плиты OSB действуют как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с сжимающими нагрузками в плоскости. SIP используются для конструкций с сильным ветром, превышающим 180 миль в час, и одобрены для строгих зон Флориды с высокими скоростями ураганов (HVHZ). Несущая площадь SIP эквивалентна зданию с каркасом 2 x 10 с шагом 16 дюймов в центре.

SIP могут быть спроектированы для большинства приложений. Подробную информацию о структурных характеристиках SIP можно получить у производителей-членов SIPA. Для получения дополнительной информации загрузите бесплатный документ SIP Design Best Practices 3 — SIP Structural Capabilities .

Высокопроизводительный корпус здания SIP часто позволяет использовать меньшее оборудование HVAC. Важно работать с квалифицированным специалистом по ОВиК, который может точно оценить низкий уровень инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров системы ОВКВ имеет решающее значение, поскольку система ОВКВ негабаритных размеров не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера. Для получения дополнительной информации загрузите бесплатную брошюру Передовой опыт проектирования SIP 2 — Системы HVAC с SIP .

Здания SIP чрезвычайно герметичны, скорость утечки воздуха составляет менее 3 воздухообменов в час при давлении 50 Па (3,0 ACH50) и требуется механическая вентиляция. Вентиляционные системы подают свежий воздух в здание в контролируемых количествах и удаляют влажный и застоявшийся воздух наружу. Ограничивая воздухообмен контролируемыми системами вентиляции, дома SIP позволяют фильтровать весь поступающий воздух от аллергенов и осушать его, улучшая качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении. Дополнительную информацию см. в 50-минутном обучающем видео SIPA 9.0021 Интеграция механических систем с SIP .

Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

Как и все здания с деревянным каркасом, SIP представляют управляемый риск возникновения пожара, если их конструкция отвечает требованиям пожарной безопасности, перечисленным в строительных нормах и правилах. Жилые нормы обычно требуют нанесения 15-минутного огнестойкого теплового барьера на внутреннюю часть всех жилых строений, что достигается путем нанесения 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.

Легкие коммерческие или многоцелевые здания с классом огнестойкости V типа часто требуют одночасовой огнестойкости и/или спринклерных систем. Многие производители SIP могут предоставить проверенные сборки как для стен, так и для крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119. Обратитесь к местному производителю за конкретными сборками.

Многие производители SIPA участвуют в одночасовом пожарном листе Intertek для конкретных сборок SIP.

SIP совместимы практически с любой системой здания. Стеновые панели могут располагаться на различных материалах фундамента, в том числе на литом бетоне, блоках или изолированных бетонных формах. SIP имеют размеры, позволяющие принимать пиломатериалы по размерам, и полностью совместимы с каркасом из палочек. Строители могут выбрать строительство со стенами из SIP и традиционной ферменной крышей или со стенами из стержней и крышей из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированного ограждения здания из деревянного каркаса и стальных конструкций.

Большая часть конструкций из SIP-панелей очень похожа на обычный каркас. СИП принимают габаритные пиломатериалы и скрепляются между собой при помощи скоб, гвоздей или шурупов. Правильная герметизация очень важна при сборке SIP. Все стыки должны быть герметизированы специально разработанным герметиком SIP или пенопластовым герметиком, а в некоторых случаях и самоклеящейся лентой SIP. SIP также требуют рассмотрения того, как панели будут размещаться на рабочей площадке. Хотя меньшие панели размером 8 на 4 фута можно установить вручную, более крупные панели размером 8 на 24 фута требуют использования оборудования для разгрузки и установки. Для получения более полной информации загрузите бесплатную брошюру Здание с SIP: НЕОБХОДИМО ЗНАТЬ .

Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP. Крупногабаритные панели можно разрезать с помощью дисковой пилы или приспособления для резки балок к циркулярной пиле. Затем пенопластовый сердечник может быть утоплен для шлицев или размерных пиломатериалов с помощью совка для пены с горячей проволокой или специальной насадки для угловой шлифовальной машины.

Электрические провода протягиваются через предварительно прорезанные каналы внутри сердцевины панелей, называемые «канавками». Чейз добавляется в процессе производства в соответствии с электрическим проектом дома. Электрики могут прокладывать провода через отверстия в панелях, не сжимая изоляцию и не просверливая шпильки.

Хотя термиты не питаются сердцевинами пенопластовых панелей, были случаи, когда эти насекомые выдалбливали сердцевины панелей и использовали их в качестве места для гнездования. Чтобы предотвратить это, многие производители предлагают СИП с пенопластом, обработанным боратом, и/или ОСП. Термитов также можно отпугнуть за счет использования специально разработанной стальной сетки в месте соединения фундамента. Обе эти обработки очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как и в случае любой другой деревянной конструкции.

Если панели повреждены, инженер-строитель должен оценить повреждение, чтобы определить, что является косметическим, а что структурным. Если повреждение только косметическое, то необходимо определить и зафиксировать источник влаги, будь то изнутри или снаружи. Если повреждение структурное, то необходимо определить источник проблемы и найти структурное решение проблемы. Это может быть сделано либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения. В случае повреждения панелей следует уведомить производителя и монтажника панелей. Есть члены SIPA, которые могут выступать в качестве консультантов, чтобы оценить ущерб и рекомендовать стратегии ремонта или замены.

Некоторые производители кровли дают гарантию на битумную черепицу поверх невентилируемых SIP-крыш, в то время как другие аннулируют гарантию из-за более высокой температуры гонта. Исследования, проведенные Building Science Corporation, показывают, что, хотя температура битумной черепицы немного увеличивается (2–3 градуса по Фаренгейту) в невентилируемой кровле, цвет черепицы и ориентация крыши оказывают гораздо более сильное влияние на долговечность черепицы. Согласно Руководству строителя по структурно-изолированным панелям (SIP) , опубликованном Building Science Corporation, типичное сокращение срока службы черепицы по сравнению с невентилируемой кровлей SIP составляет от одного до двух лет.

Строители, стремящиеся соблюдать гарантии производителя кровли, могут выбрать из множества более прочных кровельных материалов, не содержащих асфальт, или предусмотреть вентиляционное пространство между кровельными панелями SIP и кровельным материалом (известное как холодная или вентилируемая крыша).

Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания.

Некоторые специалисты по строительству рекомендуют вентилировать крышу, создавая воздушное пространство между SIP-панелями крыши и кровельным материалом (так называемая «холодная крыша»). Эта передовая практика не является обязательным требованием для зданий SIP, но является разумной дополнительной мерой для повышения долговечности и влагостойкости здания.

Начните с загрузки обзорного документа Проектирование с использованием SIP: КОНСТРУКТИВНЫЕ СООБРАЖЕНИЯ. Узнайте больше из часового обучающего видео Базовое проектирование и проектирование SIP .

Дополнительные ресурсы см. на веб-странице SIPA Designing with SIP или обратитесь к местному производителю SIP.

Информацию о ценах можно получить, обратившись к любому производителю или дилеру/дистрибьютору SIPA. Тем не менее, цена материала не отражает экономию труда, которую можно получить при строительстве SIP.

Исследование, проведенное R.S. Минс показывает, что строительство с использованием SIP-панелей может сократить трудозатраты на каркасные, электрические и сантехнические работы на целых 55 процентов по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадке и экономию на оборудовании ОВКВ. Экономия усилий по установке дверей, окон, шкафов и гипсокартона и отказ от непрерывной изоляции (ci) являются типичными. Если принять во внимание все эти факторы, строительство с использованием SIP часто обходится дешевле, чем с использованием других строительных систем.

Строительство SIP признано Международным советом по строительным нормам и правилам, которые используются большинством юрисдикций в США. SIP также одобрены штатом Флорида для зон с высокой скоростью ураганов (HVHZ).

 Для жилых зданий специальные методы строительства стеновых систем SIP включены в Раздел R610 Международного жилищного кодекса 2018 года. Для приложений, выходящих за рамки раздела R610, строительный инспектор обычно требует, чтобы лицензированный инженер или архитектор утвердил планы здания до начала строительства. В районах с сильным ветром, высокой сейсмической активностью и коммерческих зданиях всегда требуется разрешение инженера.

Строители должны ознакомиться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить их продукт к SIP. Поскольку в СИП используется очень мало твердых пиломатериалов, при креплении внешней облицовки часто требуется повышенный график креплений.

Если производитель сайдинга не дает рекомендаций по креплению своей продукции к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив от производителя SIP информацию о возможностях выдергивания крепежа.

Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. В Руководстве строителя по структурно-изолированным панелям (SIP) содержится подробная информация по креплению различных типов облицовочных материалов. За исключением металлического и винилового сайдинга, в Руководстве строителя рекомендуется, чтобы все облицовочные материалы устанавливались с дренажным зазором между облицовкой и атмосферостойким барьером в климатических условиях со средним годовым количеством осадков более 20 дюймов.

Гребенчатая галька представляет собой вздутие битумного кровельного материала, возникающее вдоль стыков инженерных деревянных панелей, используемых в кровельных работах. Это редкое явление вызвано изменением содержания влаги в обшивке крыши и встречается в традиционных кровельных конструкциях с фермовым каркасом, а также в кровельных конструкциях SIP.

Выступы, вызванные расширением кровельных SIP-панелей, могут быть эстетическим недостатком, но они не влияют на характеристики кровли или кровельных SIP-панелей.

Несколько сборок, препятствующих гребенчатой ​​черепице, описаны в Руководстве строителя по структурно-изолированным панелям (SIP) . Задание холодной кровли (вентилируемой с тыльной стороны) или просто обшивка кровли дополнительным слоем ОСП в шахматном порядке над стыками панелей позволит исключить возможность нарезки гонта. В качестве альтернативы вместо битумной черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую кровлю со стоячим фальцем.

Значения R для SIP зависят от толщины SIP и типа используемого материала сердцевины. См. SIPA Таблица значений R для минимальных значений R для общедоступных SIP.

Статические значения сопротивления теплопередаче, как и приведенные в таблице, оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях. При установке стекловолокна или других типов изоляции они устанавливаются вокруг структурных элементов из дерева или металла, которые имеют очень плохие изоляционные свойства. Установленные на месте изоляционные материалы также подвержены дефектам монтажа.

Окриджская национальная лаборатория Министерства энергетики изучила и протестировала работу целых стеновых конструкций на больших участках. Полученные данные R-значения для всей стены показывают, что 4-дюймовая стена SIP с рейтингом R-14 превосходит стену 2 × 6 с изоляцией из стекловолокна R-19. Для получения более подробной информации загрузите бесплатную версию SIP Design Best Practices 1: High-Performance SIP Building Envelope .

Для большинства приложений SIP структурно самодостаточны. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Облицовочные плиты OSB действуют как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция чрезвычайно прочная и устраняет необходимость в дополнительном каркасе.

В тех случаях, когда точечная нагрузка от балки или перемычки требует дополнительной поддержки, в местах соединения панелей в плоскости устанавливаются двухмерные деревянные шлицы или шлицы из инженерной древесины.

SIP также используются в качестве навесных стен для конструкций из стального или деревянного каркаса. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.

В кровельных конструкциях SIP опираются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, позволяя использовать минимальное количество структурных опор. Встраивание двутавровых балок в крыши SIP также может легко увеличить пролеты крыши и нагрузки.

Встраиваемые светильники никогда не должны быть встроены в конструкционные изолированные панели. Для установки встраиваемых светильников необходимо соорудить внутренний софит. В настоящее время более энергоэффективные, современные и тонкие светодиодные светильники заменили потребность во встроенных светильниках.

Звукоизоляция SIP-стены зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопластового сердечника. SIP особенно эффективно блокируют высокочастотный шум, и большинство домовладельцев отмечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно останавливаются оболочкой здания SIP.

Для многоквартирных и коммерческих зданий универсальный коэффициент звукопередачи (STC) используется для определения звуконепроницаемости стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC выше 50 для разделительных стен в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.

Воздушные или пароизоляционные барьеры не требуются в зданиях SIP, поскольку правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с коэффициентом проницаемости менее 1,0 перм. Кроме того, вспененный сердечник SIP является сплошным и непрерывным по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в полых стенах.

Это не следует путать с требованием для внешних водостойких барьеров, которые защищают все внешние деревянные конструкции от объемной воды. Подробные рекомендации по пароизоляции см. в Руководстве строителя по SIP Джозефа Лстибурека.

Сантехника не должна располагаться в наружных стенах SIP из-за возможности образования конденсата или замерзания трубопроводов в холодном климате. На этапе проектирования проекта вся сантехника должна быть перенесена на внутренние стены.

Если сантехника должна быть расположена на внешней стене, рекомендуется установить на внутренней стороне стены накладную канавку, чтобы скрыть сантехнику. Другой вариант — соорудить небольшой участок стены с использованием обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходки, такие как дренажные отверстия (DWV), могут быть размещены через SIP, если они тщательно герметизированы для предотвращения проникновения воздуха.

Рекомендуется, чтобы производители шкафов предоставили инструкции о том, как прикрепить их продукт к SIP. Как правило, требуется увеличенный график крепежа. Другой вариант — установить фанерные полосы позади шкафов, чтобы обеспечить дополнительную прочность крепления для крепежа. Из-за последовательной, плоской природы SIP-стен шкафы обычно легче висят с меньшим количеством неровностей при установке.

Если производитель шкафа не дает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив информацию о возможностях выдвижения крепежа от производителя SIP.

Водо- и воздухонепроницаемая оболочка здания SIP является основой успешной стратегии борьбы с плесенью. Чрезвычайно низкий уровень инфильтрации воздуха в SIP-зданиях позволяет подавать поступающий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Надлежащее осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой плесень физически не может расти.

В дополнение к созданию воздухонепроницаемой конструкции SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.

Для домовладельцев первым шагом является поиск качественного строителя, имеющего опыт строительства SIP. Опытный разработчик SIP будет управлять процессом преобразования и проверки плана. Выполните поиск в Справочнике членов SIPA, чтобы найти опытного строителя SIP в вашем регионе. Рассмотрите возможность использования Мастера SIP Builder, сертифицированного SIPA, который завершил 9Программа 0003 Building Education with SIPs Training (BEST) . Вы можете найти их в каталоге.

Для строителя, который хочет начать свой первый проект SIP, первым делом нужно найти производителя или дилера/дистрибьютора, с которым можно работать, и изучить некоторые из множества доступных образовательных ресурсов.

Строительство дома из SIP или коммерческого здания начинается со строительной документации. Как только строительные документы попадают в руки производителя SIP, дилера / дистрибьютора или специалиста по проектированию, они преобразуются в рабочие чертежи SIP, в которых указаны размеры каждой отдельной панели.

Рабочие чертежи проверяются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После окончательной доработки рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки. Для получения дополнительной информации просмотрите получасовые обучающие видеоролики о процессе заказа SIP и чертежах компоновки SIP . Для получения более полной информации о процессе загрузите бесплатную брошюру Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ .

Для специалистов-строителей, компетентных в стандартных технологиях деревянного каркаса, задача изучения SIP не представляет сложности. Программа для зарегистрированных строителей SIPA представляет собой онлайн-курс обучения, в котором рассказывается, что нужно знать строителям об установке SIP. На веб-сайте SIPA представлены подробные обучающие видеоролики по конкретным аспектам строительства SIP. 20-страничная брошюра Здание с SIP: НЕОБХОДИМО ЗНАТЬ доступна для бесплатного скачивания .

 Многие производители SIP и дилеры/дистрибьюторы также предлагают техническую помощь на месте для строителей, которые плохо знакомы со строительством SIP.

Существует ряд ресурсов по конструкционным теплоизоляционным панелям:

Строители могут принять участие в онлайн-курсе по установке SIP в рамках программы SIPA Registered Builder Program .

 SIPA предлагает курсы повышения квалификации AIA  для профессионалов в области дизайна.

Просмотрите публикации в интернет-магазине SIPA. Руководство строителя по структурно-изолированным панелям (SIP) Джозефа Лстибурека — это популярная книга, содержащая множество информации. Основы представлены в бесплатных брошюрах Проектирование с использованием SIPS: ВОПРОСЫ ПРОЕКТИРОВАНИЯ и Строительство с использованием SIP: НЕОБХОДИМО ЗНАТЬ . Брошюры серии SIP Best Practices посвящены десяти ключевым темам для строителей и проектировщиков.

8 Серьезные структурные изолированные панели Недостатки, которые следует учитывать

Структурные изолированные панели Недостатки, которые следует учитывать

Структурные изолированные панели, широко известные как SIP, легко и быстро используются для изоляции стен, полов и крыш. Панели состоят из ламината и пенопласта. Их толщина составляет от 4 до 8 дюймов, и их можно использовать для традиционных стен.

Но, хотя они просты в использовании, они имеют свой собственный набор структурных изоляционных панелей  недостатков, которые могут сказаться не только на вашем комфорте, но и на ваших общих затратах.

Когда вы смотрите на эти панели, обратите особое внимание на их дизайн, так как архитектор должен тесно сотрудничать с производителем. Без совместного подхода недостатки конструкционных изолированных панелей становятся еще более выраженными.

Имея это в виду, мы составили следующее руководство по проблемам и подводным камням этих панелей, а также почему напыляемая пена представляет собой более предпочтительную альтернативу, а не …

8 причин избегать SIP как чумы

Давайте рассмотрим все причины, по которым следует избегать конструкционных теплоизоляционных панелей. Начнем с основной причины, и это стандартный размер панелей. Их размер следует учитывать при планировании расположения окон, дверей… и даже размера дома!

Большим недостатком СИП-панелей является влагостойкость. Они могут быть повреждены влагой и требуют специальной и тщательной защиты. Вам необходимо установить дополнительную панель или водонепроницаемую поверхность.

Устойчивость к вредителям  — еще одна проблема. В то время как сердцевина не является рассадником вредителей, конструкционные изолированные панели требуют надлежащей защиты от вредителей. Вы можете обработать панели борной кислотой или другим инсектицидом.

Одним из многих недостатков конструкционных теплоизоляционных панелей является необходимость уделять особое внимание вентиляции. Из-за высокого уровня воздухонепроницаемости SIP требуют отличной системы вентиляции. В противном случае  здоровье и безопасность пассажиров  может быть скомпрометирован.

Излишне говорить, что если у вас нет хорошей системы вентиляции, герметичность SIP сводится на нет.

Предварительный заказ и планирование — еще одна проблема. Мы упоминали в начале, что производитель и архитектор должны тесно сотрудничать. По сути, SIP трудно вписать в готовый дом, и он также не подходит для проектов реконструкции.

Панели вырезаются в соответствии с чертежами CAD, предоставленными клиентом (вы и ваш архитектор). Необходима идеальная точность, поскольку панели нарезаются по заданным размерам и предварительно просверливаются отверстия для электропроводки и сантехники.

Говоря об электропроводке , изменения в электропроводке невозможно осуществить на месте. Из-за большего количества механических систем, задействованных на этапе планирования, стоимость панелей выше.

Из-за предварительного заказа и предварительного планирования панели имеют ограничительный дизайн из-за модульности. Их использование в более крупных зданиях также ограничено.

И последнее, но не менее важное: структурные изолированные панели могут снизить эффективность, если вы нанимаете подрядчиков и субподрядчиков, не знакомых с системой.

Поскольку он не используется широко, немногие подрядчики знакомы с работой. Отсутствие доверия потребителей к продукту. Так почему вы должны быть первым, кто попробует это?

Запросите бесплатное ценовое предложение

Почему напыляемая пена является лучшей альтернативой

Поскольку у конструкционных теплоизоляционных панелей так много недостатков, вам лучше поискать альтернативу   . Что касается утепления, то такой альтернативой является монтажная пена.

Подобно SIP, пенопласт легко и просто наносится на любую часть/угол вашего дома. Нужна ли вам изоляция пола, изоляция чердака , изоляция полых стен или что-то среднее между ними, распыляемая пена  может помочь вам утеплить ваш дом.

Из-за особенностей продукта распыляемая пена может достигать даже самых труднодоступных частей вашего дома.

Распыляемая пена имеет расширяющуюся природу. Это означает, что как только вы распылите продукт на указанную область, и он соприкоснется с поверхностью, пена расширится, образуя жесткую пену, которая практически исключает все утечки.

В процессе расширения распыляемая пена заполнит полости, отверстия, трещины и все остальное. В результате получается воздухонепроницаемое уплотнение с очень высоким значением R.

Никакой другой продукт на рынке не может обеспечить такой же уровень тепловой эффективности , как распыляемая пена. Это включает SIP и традиционные изоляционные материалы, такие как стекловолокно или целлюлоза.

Напыляемая пена также устраняет один из самых больших недостатков конструкционных теплоизоляционных панелей: влажность. Поскольку напыляемая пена является водонепроницаемой, вы можете быть уверены, что влага не попадет в ваш дом. Предотвращение образования плесени является важным аспектом изоляции, и пенопласт легко справляется с этой задачей.

Этот материал также предотвратит проникновение грызунов, насекомых и аллергенов в ваш дом. Не остается никаких отверстий, которые обеспечивают нежелательный доступ, оставляя вашу собственность совершенно свободной от вредителей.
