Силовой каркас

Силовой каркас

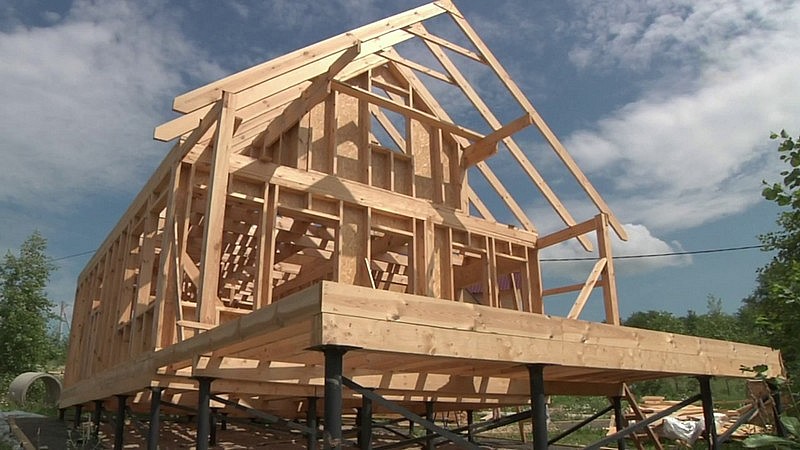

В классическом доме основой становится фундамент – несущее основание. В каркасном доме наравне с фундаментом главную роль играет силовой каркас. Он выполняет функции костяка, обеспечивая пространственную жесткость дома, его устойчивость перед ветровыми, сейсмическими и другими нагрузками.

Расчетный срок службы каркасного дома составляет 50 лет, однако на практике эта цифра может быть как минимум в два раза большей. За долговечность дома отвечает не только силовой каркас, но и ряд других факторов:

  • качество древесины;
  • соблюдение технологии монтажа утеплителя;
  • точность прокладки инженерных систем;
  • выбранные антисептики и антипирены.

По сути срок службы зависит от характеристик выбранных материалов. Каркасный дом хорошо пригоден к ремонту: не выселяясь из него, хозяин может поменять внутреннюю или внешнюю обшивку стен, укрепить элементы каркаса, заменить проложенные в стенах коммуникации. Важно, чтобы силовой каркас выдержал все нагрузки и сохранял геометрию весь срок службы здания.

Что представляет собой силовая конструкция каркасного дома

Между основными элементами конструкции выдерживается шаг от 50 до 100 см. Если опорная стойка имеет толщину 50 мм, то в зависимости от ширины выбранного для обшивки материала (лист древесно-стружечной плиты 1,25 м или фанера/ориентированно-стружечная плита 1,22 м) шаг должен быть 62,5 см и 61 см соответственно. При таком выбранном шаге удобно устанавливаются не только плиты обшивки, но и внутренние плиты минераловатного утеплителя. Они укладываются без зазоров достаточно плотно, обеспечивая хорошую теплоизоляцию стен.

Каркасная стена опирается на нижнюю обвязку, сформированную брусом с сечением 50х150 мм. Фундамент укрывается гидроизоляционным материалом, который предотвращает контакт древесины с бетоном, увеличивая срок ее службы. В качестве гидроизоляционного материала оптимально подходит рубероид, проложенный в два слоя.

Стойками каркаса служит обрезная сухая доска сечением 50х150 мм. Толщина стоек в 150 мм выбрана из-за того, что в этом случае плиты утеплителя можно укладывать в три слоя, что соответствует требованиям теплоизоляции в средней полосе России. Каркасный дом с утепленными таким образом стенами подходит для круглогодичного проживания. Силовая конструкция тщательно выверяется по вертикали, чтобы в дальнейшем не возникло проблем с креплением плит внутренней и внешней обшивки.

Для фиксации элементов каркаса обычно используются гвозди или саморезы, в сложных участках для прочности соединения добавляют стальные уголки, пластины, скобы. По завершении возведения стен формируется верхняя обвязка – укладывается двойная доска сечением 50х150 мм. На нее устанавливают балку перекрытия.

Оконные и дверные проемы превышают по ширине шаг установки каркасных стоек, поэтому под них выполняются пропилы и устанавливаются проёмные ригели.

Основные требования к силовому каркасу дома

  • Каркас изготавливается из сухой строганой доски. Материал естественной влажности не используется, так как сильнее всего меняет геометрию при усушке, что недопустимо для силовой конструкции дома.
  • Все элементы конструкции пропитываются антисептическими и антипиреновыми растворами, предотвращающими поражение плесенью, насекомыми, распространение огня.
  • Каркас к фундаменту крепится анкерами через прижимные пластины.
  • Плиты для обшивки стен внутри и снаружи можно укладывать как горизонтально, так и вертикально.
  • Оконные и дверные проемы усиливаются в соответствии с технологией, причем для этого не требуется удваивать или утраивать опорные элементы, необходимо расположить их так, чтобы основная нагрузка выполнялась не на крепеж, а на стойки.

Назад к списку статей

Вам будет интересно

Строительство дома из клееного бруса

К загородным коттеджам из дерева обычно предъявляются очень высокие требования. Ведь эти строения предназначаются не только для сезонного, но и для постоянного проживания, поэтому они должны быть надежными, прочными, долговечными и максимально комфортными.

Читать

Электропроводка в бревенчатом доме

Дом из дерева уютен, долговечен, обладает удивительным микроклиматом. Нельзя не отметить и его природную красоту, которую можно подчеркнуть с помощью современных материалов и ландшафта. Дерево все чаще обходит другие материалы для загородного строительства, однако не стоит забывать о его главной особенности – ослабленной огнестойкости по сравнению с камнем, кирпичом, газосиликатными блоками.

Читать

Окна в бревенчатом доме

Окна в бревенчатом доме следует устанавливать по специально разработанным технологиям, которые исключает возможную деформацию окна в процессе эксплуатации строения.

Читать

Вентиляция каркасного дома

Коттеджи, выполненные на основе каркаса, славятся своей уникальной способностью удерживать тепло. Однако у данного свойства есть и обратная сторона – из-за особенностей теплоизоляционных мембран постройка напоминает термос: теплый воздух удерживается внутри, но при этом не циркулирует. Во избежание подобной ситуации нужно заранее спланировать систему вентиляции каркасного дома и предусмотреть затраты на покупку оборудования.

Читать

Утепление бревенчатого дома

Бревенчатые дома, как и любой объект загородного строительства, нуждается в дополнительном отоплении в зимний период. Однако чтобы снизить энергозатраты и повысить энергоэффективность коттеджа, наиболее выгодно осуществлять утепление бревенчатого дома.

Читать

Интерьер дома из оцилиндрованного бревна

Дома из оцилиндрованного бревна красивы и привлекательны по внешнему виду. При этом древесина предоставляет широкие возможности для оформления интерьера внутри коттеджа.

Читать

Проекты домов

Газобетонные дома

Дома из керамоблоков

Кирпичные дома

Каркасные дома

скандинавский

Дом из газобетонных блоков С-159 ГБ «Арми»

Площадь:158. 7 м2

Размер:9.8 x 16 м

Опции:Терраса/Веранда

современный

Дом из газобетонных блоков С-185 ГБ «Краса»

Площадь:184.8 м2

Размер:9 x 10 м

Опции:Балкон, Терраса/Веранда

high-tech

Дом из газобетонных блоков С-305 ГБ «Арфа»

Площадь:305 м2

Размер:11.7 x 15.8 м

Опции:Балкон, Терраса/Веранда

посмотреть все проекты домов

Подпишитесь на наш Telegram канал

Подписаться

X

Что такое силовой каркас дома?

Заказать дом

Перезвоните мне

Под силовым каркасом дома подразумевают прочную и надежную пространственную конструкцию. В каркасном домостроении она служит основой постройки и выполняет ряд важных функций.

Принципы возведения домов каркасного типа

Существует две основные технологи возведения каркасных домов – американская (канадская) и финская (скандинавская). В России получил широкое распространение финский вариант благодаря экологичности жилища, энергоэффективности, высокой прочности и надежности. При этом за прочность и надежность дома отвечает грамотно выполненный силовой каркас.

На первом этапе строительства полностью монтируется силовой каркас, и только после этого:

  • конструкция теплоизолируется;
  • снаружи крепится ветрозащитная мембрана;
  • обустраивается внешняя отделка;
  • с внутренней стороны крепится пароизоляционная мембрана;
  • монтируется внутренняя отделка.

Назначение

Силовой каркас постройки:

  • определяет размеры и форму дома, количество этажей, особенности архитектуры и планировки;
  • равномерно распределяет и передает вес на фундамент;
  • выполняет функцию основы для крепления теплоизоляции, защитных материалов, внешней и внутренней отделки;
  • отвечает за прочность постройки, ее устойчивость к механическим нагрузкам;
  • определяет расположение дверных и оконных проемов, проходов.

На этапе проектирования важно грамотно рассчитать силовой каркас, а затем качественно его смонтировать, иначе пострадает функциональность и долговечность дома.

Особенности

Пространственная конструкция каркасного дома состоит из:

  • наружных стен;
  • перегородок;
  • перекрытий пола;
  • межэтажных или потолочных перекрытий;
  • крыши.

Стены каркаса монтируют из:

  1. Нижней обвязки. На нее опираются стойки стенового каркаса и элементы перекрытия пола. Нижняя обвязка (двойная или одинарная) принимает всю нагрузку от стен и кровли и передает ее на фундаментное основание.
  2. Угловых стоек. Сборные элементы, состоящие из скрепленных особым образом досок. Располагаются в углах каркасного дома.
  3. Несущих стоек. Промежуточные опоры, выполненные из досок. Сечение пиломатериала подбирается с учетом толщины теплоизолятора. Опоры монтируют по всему периметру с определенным шагом.
  4. Укосин. Дополнительные элементы, которые обеспечивают жесткость каркаса, связывают горизонтальные и вертикальные части конструкции между собой.
  5. Ригелей. Силовые элементы, необходимые для формирования всех проемов. С их помощью весовая нагрузка перераспределяется на опорные стойки по обеим сторонам проема.
  6. Верхней обвязки. Фиксирует верхние концы стоек, является опорой для балок перекрытий и стропильной системы крыши.

Дополнительные составляющие силового каркаса — стропильная система, балки верхних перекрытий, лаги пола и иные компоненты конструкции.

В классическом варианте скандинавского и американского каркасного дома силовой каркас выполняется из сухой строганной доски, брус не используется.

Чтобы такая конструкция успешно решала свои задачи, ее требуется точно спроектировать и правильно собрать. Даже если планируется вести строительство собственными руками, рекомендуется заказать разработку проекта каркасного дома и изготовление комплекта силового каркаса профессионалам. Прочную конструкцию легко собрать из готовых элементов, нарезанных в размер в соответствии с технической документацией.
