Силовой каркас

В классическом доме основой становится фундамент – несущее основание. В каркасном доме наравне с фундаментом главную роль играет силовой каркас. Он выполняет функции костяка, обеспечивая пространственную жесткость дома, его устойчивость перед ветровыми, сейсмическими и другими нагрузками.

Расчетный срок службы каркасного дома составляет 50 лет, однако на практике эта цифра может быть как минимум в два раза большей. За долговечность дома отвечает не только силовой каркас, но и ряд других факторов:

  • качество древесины;
  • соблюдение технологии монтажа утеплителя;
  • точность прокладки инженерных систем;
  • выбранные антисептики и антипирены.

По сути срок службы зависит от характеристик выбранных материалов. Каркасный дом хорошо пригоден к ремонту: не выселяясь из него, хозяин может поменять внутреннюю или внешнюю обшивку стен, укрепить элементы каркаса, заменить проложенные в стенах коммуникации. Важно, чтобы силовой каркас выдержал все нагрузки и сохранял геометрию весь срок службы здания.

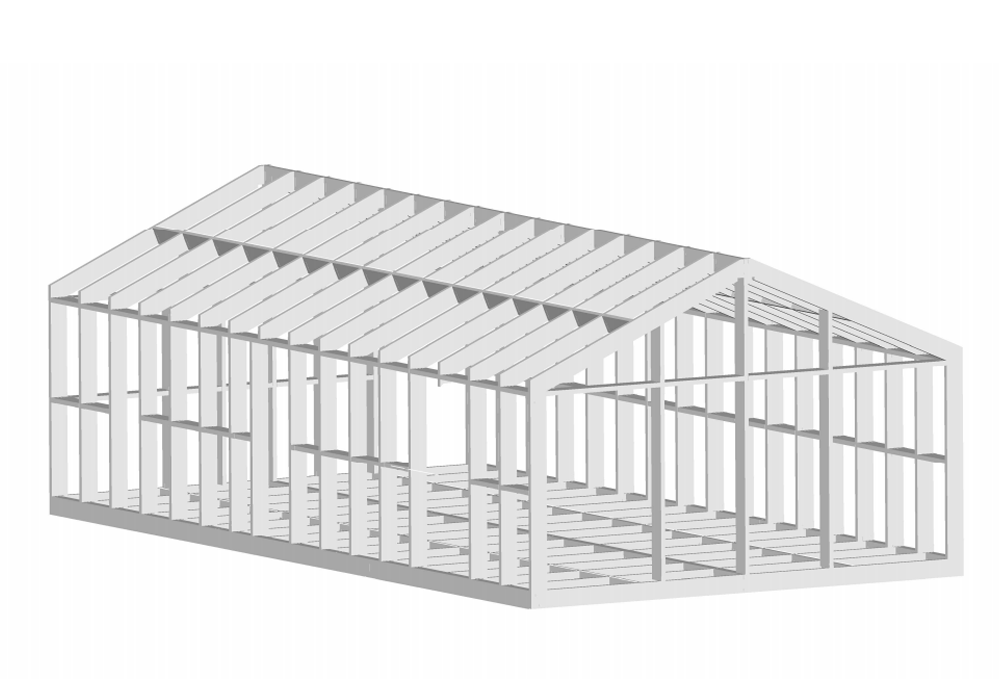

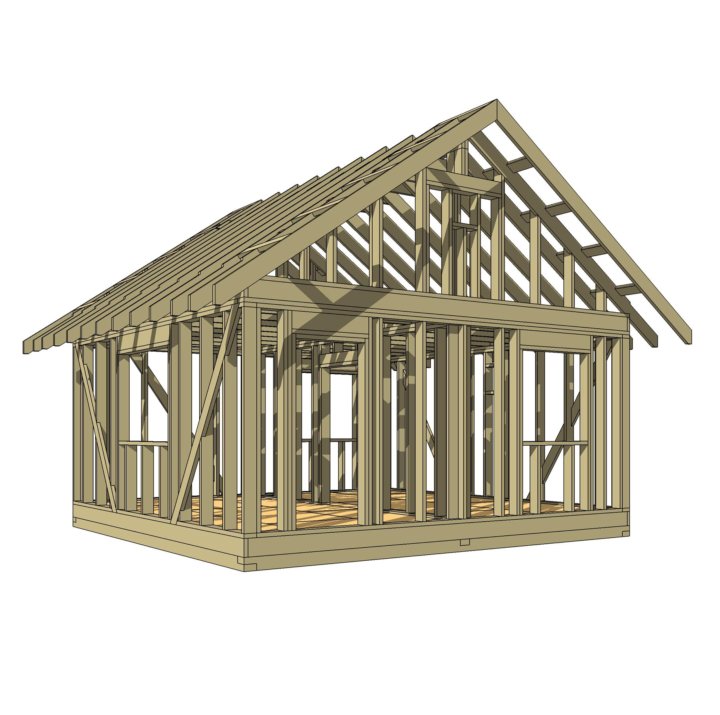

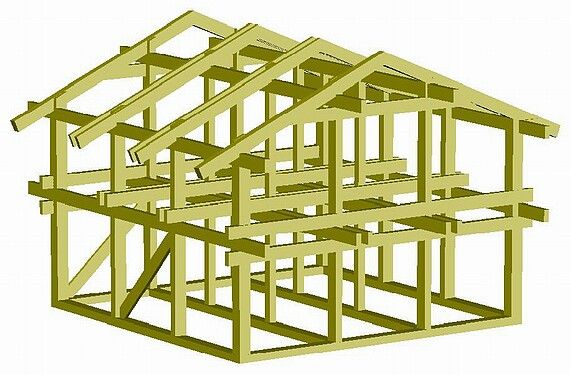

Что представляет собой силовая конструкция каркасного дома

Между основными элементами конструкции выдерживается шаг от 50 до 100 см. Если опорная стойка имеет толщину 50 мм, то в зависимости от ширины выбранного для обшивки материала (лист древесно-стружечной плиты 1,25 м или фанера/ориентированно-стружечная плита 1,22 м) шаг должен быть 62,5 см и 61 см соответственно. При таком выбранном шаге удобно устанавливаются не только плиты обшивки, но и внутренние плиты минераловатного утеплителя. Они укладываются без зазоров достаточно плотно, обеспечивая хорошую теплоизоляцию стен.

Каркасная стена опирается на нижнюю обвязку, сформированную брусом с сечением 50х150 мм. Фундамент укрывается гидроизоляционным материалом, который предотвращает контакт древесины с бетоном, увеличивая срок ее службы. В качестве гидроизоляционного материала оптимально подходит рубероид, проложенный в два слоя.

Стойками каркаса служит обрезная сухая доска сечением 50х150 мм. Толщина стоек в 150 мм выбрана из-за того, что в этом случае плиты утеплителя можно укладывать в три слоя, что соответствует требованиям теплоизоляции в средней полосе России. Каркасный дом с утепленными таким образом стенами подходит для круглогодичного проживания. Силовая конструкция тщательно выверяется по вертикали, чтобы в дальнейшем не возникло проблем с креплением плит внутренней и внешней обшивки.

Для фиксации элементов каркаса обычно используются гвозди или саморезы, в сложных участках для прочности соединения добавляют стальные уголки, пластины, скобы. По завершении возведения стен формируется верхняя обвязка – укладывается двойная доска сечением 50х150 мм. На нее устанавливают балку перекрытия.

Оконные и дверные проемы превышают по ширине шаг установки каркасных стоек, поэтому под них выполняются пропилы и устанавливаются проёмные ригели.

Основные требования к силовому каркасу дома

  • Каркас изготавливается из сухой строганой доски. Материал естественной влажности не используется, так как сильнее всего меняет геометрию при усушке, что недопустимо для силовой конструкции дома.
  • Все элементы конструкции пропитываются антисептическими и антипиреновыми растворами, предотвращающими поражение плесенью, насекомыми, распространение огня.
  • Каркас к фундаменту крепится анкерами через прижимные пластины.
  • Плиты для обшивки стен внутри и снаружи можно укладывать как горизонтально, так и вертикально.
  • Оконные и дверные проемы усиливаются в соответствии с технологией, причем для этого не требуется удваивать или утраивать опорные элементы, необходимо расположить их так, чтобы основная нагрузка выполнялась не на крепеж, а на стойки.

Каркас для каркасного дома | Заводской комплект каркаса для сборки своими руками

Силовой каркас дома – что это?

Силовой каркас дома – это конструкционная основа любого каркасного дома; так называемый «скелет» сооружения, обеспечивающий пространственную жесткость и устойчивость дома против ветровых, снеговых, сейсмических нагрузок. Несущие элементы каркаса можно сделать своими руками, но, в последнее время, растущей популярностью пользуется готовый комплект элементов несущего каркаса, изготовленный на заводе по проекту будущего дома (система Pre-Cut).



.

Как построить каркасный дом своими руками?

Построить каркасный дом самостоятельно в условиях современного уровня информационных технологий кажется несложной затеей. Интернет пестрит статьями, детально описывающими процесс строительства каркасных домов. Народные умельцы учат как выбрать пиломатериал для каркаса и как его собрать. Появилось большое количество обучающего видео контента профессионального и непрофессионального уровня. Многочисленные заседатели онлайн-форумов делятся множественными мнениями относительно того, как правильно построить каркасный дом самостоятельно и быстро… Казалось бы, что сложного? Но, на практике, лишь очень немногие, решившие построить каркасный дом самостоятельно, могут похвастаться положительными результатами, в смысле стоимости (экономии), качества и/или сроков. И дело не только в том, что люди склонны переоценивать свои возможности, но, скорее, в том, что успех строительства каркасного дома зависит от нескольких ключевых моментов, которые требуют к себе особого внимания. Одним из таких важных моментов является силовой каркас дома, особенности выбора которого мы рассмотрим в данной статье.



Силовой каркас деревянного дома



Какой пиломатериал для каркасного дома лучше?

Выбирая материал для конструкций, нельзя экономить на пиломатериале. Одним из важнейших критериев является качество пиломатериала. Свод правил СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» гласит, что деревянные элементы каркаса должны быть изготовлены из пиломатериалов хвойных пород не ниже 2-го сорта по ГОСТ 8486.



Кроме этого, отдельные ГОСТы регламентируют методы определения влажности, приемку и контроль, хранение и транспортировку пиломатериалов.



Но, можно ли купить пиломатериал для каркасного дома именно такого качества, который Вы ожидали? К сожалению, это случается достаточно редко. На практике, нужно либо доплачивать и сортировать на месте, либо купить «кота в мешке». Так устроен наш рынок …

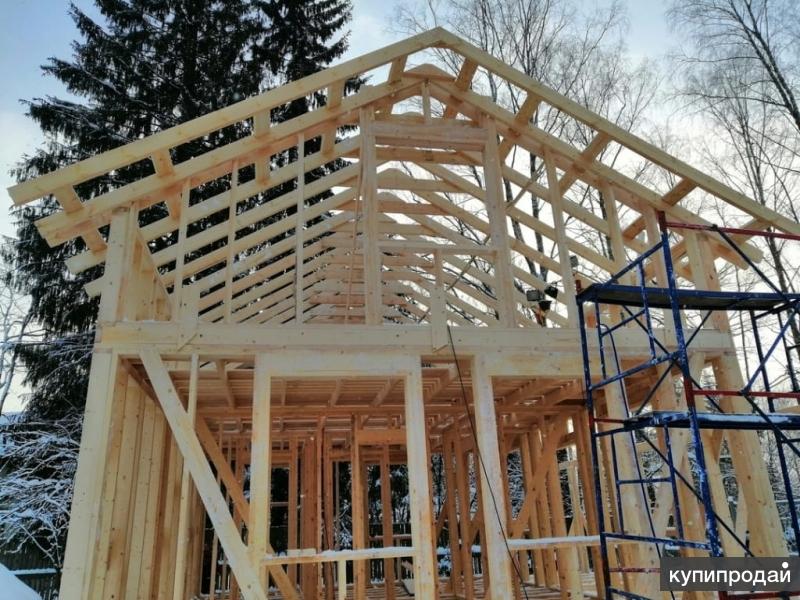

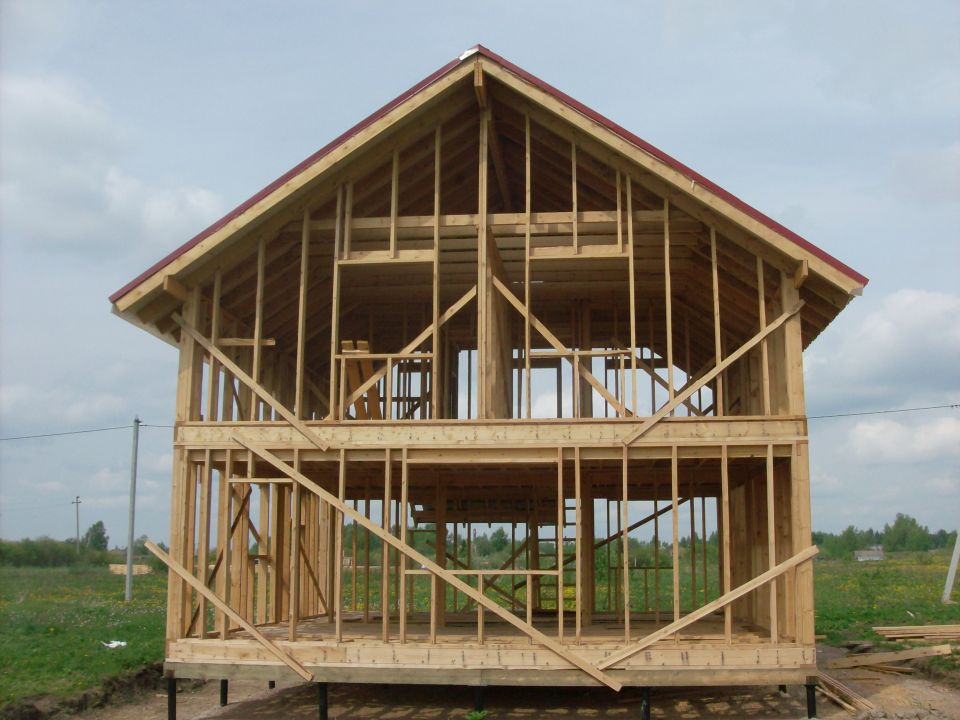

Фото каркаса из качественного пиломатериала



Почему лучше купить готовый деревянный каркас с завода?

Готовый комплект деревянных элементов для каркаса имеет ряд преимуществ по сравнению с набором пиломатериала. Это обусловлено множеством факторов, которые, в совокупности, определяют результат работ – надежный остов дома. Эти факторы приведены в Таблице:



Преимущество Комментарий
Комплектность Обвязка, стойки, перекрытия, конструкция крыши со стропилами, укосины.
Документация Альбом узлов
Технические условия
Паспорт изделия
Проектно-техническая документация
Сертификат на огне-биозащитный состав
Сертификат на клеевой состав (для усиленного каркаса)
Несущие характеристики Конструктив силового каркаса (стойки, обвязки, балки, лаги, стропильная конструкция) закладывается с учетом всех нагрузок, а также архитектурных особенностей и планировочных решений будущего дома.
 Соответствие нормативам Проектирование силового каркаса производится в соответствии с требованиями нормативной документации, а также исходя из лучших практик в отрасли.
Индивидуальное проектирование Каркасная технология позволяет воплотить в жизнь практически любой проект. За разработку индивидуального проекта не надо доплачивать!
Гарантированное качество материала
Для производства комплекта каркаса используется отборный строганный пиломатериал камерной сушки 1-2 сорта. Нет кота, и нет мешка.
Стандартизация элементов Каркас проектируется и изготавливается из унифицированного пиломатериала расчетных сечений.
Постоянная геометрия Сечение элементов не меняется до и после возведения каркаса, а также в процессе эксплуатации дома (нет усушки). Обшивку и отделку каркасного дома можно начинать сразу!
Ровные плоскости
Плоскости стен, полов и потолков силового каркаса заводского изготовления не будут нуждаться в дополнительных работах и материалах для выравнивания.
Огнебиозащита Все элементы каркаса обрабатываются огне-биозащитой в заводских условиях методом окунания
Быстрая сборка (конструктор) Сборка каркаса квалифицированной бригадой производится в самые короткие сроки. Элементы поставляются промаркированными, отрезанными и запиленными в размер по проекту.



Pre-Cut: заранее продумано, рассчитано, изготовлено и отрезано в размер



Разновидности силовых каркасов для дома. Как выбрать каркас Pre-Cut?

На рынке комплектов силовых каркасов в степени готовности Pre-Cut (без обшивки плитным материалом, типа ОСП) для классических каркасных домов представлено несколько вариантов:



• Комплект каркаса из сухой строганной доски (145мм или 195мм)



• Комплект каркаса из двутавровых балок (Н — образные профили)
Фото каркаса из двутавровых балок с OSB



• Комплект усиленного каркаса из клееных балок (Т-, Г- и Н- образных профилей)



Эти варианты объединяет то, что элементы каркаса изготавливаются на производстве в соответствии с проектом (Pre-Cut дословно означает заранее отрезанный). Они приезжают на объект уже напиленные, обработанные и промаркированные. Каждый вариант имеет свои преимущества и недостатки. Например, вариант из доски – самый бюджетный, но более требователен к навыкам бригады, вариант из двутавров имеет в основе много ОСП и, к тому же, предполагает большое количество крепежных изделий. А усиленный каркас занимает первое место по пространственной жесткости и собирается намного быстрее других вариантов («с защитой от дурака»), с минимальным количеством крепежных элементов.



Комплекты из сухой строганной доски могут быть произведены под различные технологии сборки: скандинавскую, американскую, СП 31 и другие. Такие каркасы проектируются специально обученными профессионалами; все сечения и конструкции рассчитываются при непосредственном участии инженеров-конструкторов. Поэтому, вероятность того, что к Вам на площадку приедет неправильный набор элементов сведена к минимуму. Комплекты сопровождаются необходимой документацией для сборки.



Выбор варианта каркаса обычно сводится к архитектуре, функциональному назначению будущей постройки, бюджету и предпочтениям заказчика. Например, если Вам нужна дача или дом, куда Вы приезжаете эпизодически, достаточно будет выбрать вариант из доски сечением 145мм. Такая доска подойдет для строительства одноэтажных домов с мансардой или без. Если Вы намерены строить дом для постоянного проживания, где больше требований к конструктиву, стоит обратить внимание на каркас из клееных балок. Если важна не только прочность силового каркаса, но и экологичность, очевидно, вариант силового каркаса из двутавровых балок с вставками из ОСП – не самый подходящий.



Если Вы затрудняетесь с выбором, Вам с удовольствием помогут наши консультанты.



Как купить комплект каркаса для дома?

Чтобы получить на выходе именно тот конструктив, который Вам нужен, перед тем, как разместить заказ на производство, желательно:

• иметь представление о доме Вашей мечты (эскиза на салфетке будет достаточно)

• понимать в каком режиме он будет функционировать (постоянное проживание, наездами, дачный вариант)

• располагать информацией о доступных (предпочтительных) вариантах отопления (наличие газа и тд)

• понимать, что нужно уделить время для выбора варианта фундамента



Если Вы не располагаете нужной информацией и не знаете с чего начать – не беда, Вам помогут наши специалисты.



Как собрать комплект каркаса для дома своими руками?

Собрать каркас дома самостоятельно из элементов заводского изготовления несложно, если среди задействованных в стройке есть человек, располагающий соответствующими знаниями и навыками. В любом случае, проще собрать каркас из конструктора с промаркированными элементами, чем из набора досок и брусков. Для этого, Вам понадобится:
• готовое основание (плита, ростверк, лента, сваи)
• проект – инструкция (в комплекте)
• 1-2 помощника
• инструменты
• крепеж и расходные



Если нет бригады, времени или не хватает уверенности и опыта, можно заказать услугу монтажа заводского каркаса квалифицированной бригадой. Каркас собирается в течение 5 – 20 дней в зависимости от сложности проекта и погодных условий. Кстати, работы ведутся круглогодично и носят всесезонный характер.





Что делать после сборки каркаса?

Допустим, Вы решили строить поэтапно. Заводской каркас из строганной и сухой доски, обработанной огнебиозащитой может стоять под открытым небом очень долго. Однако, если есть желание законсервировать объект, лучше всего накрыть каркас кровлей (можно временной). При этом, помните, что консервация объекта должна быть выполнена «по уму». Не забывайте, что крыша без стен – это своего рода «парус», поэтому для консервации нужно будет предпринять специальные меры. Если есть возможность сделать фасад, вставить окна и двери, то на этой стадии готовности можно смело оставлять каркасный дома на длительное время.



Каркасный дом можно законсервировать на определенный период



Мы с радостью поможем Вам воплотить Ваши замыслы в жизнь!

Присылайте Ваши запросы на sales@g-b-t.

ru или звоните по телефону: +7 495 662-59-59.
