В предыдущей статье мы рассмотрели основные виды фундаментов. Но у каждого вида фундаментов есть разновидности, которые применяются в зависимости от геологической особенности участка, а также проекта возводимого дома. Таким примером может служить шведский фундамент. Вот о том, что такое утепленная шведская плита УШП, мы и поговорим в этой статье.

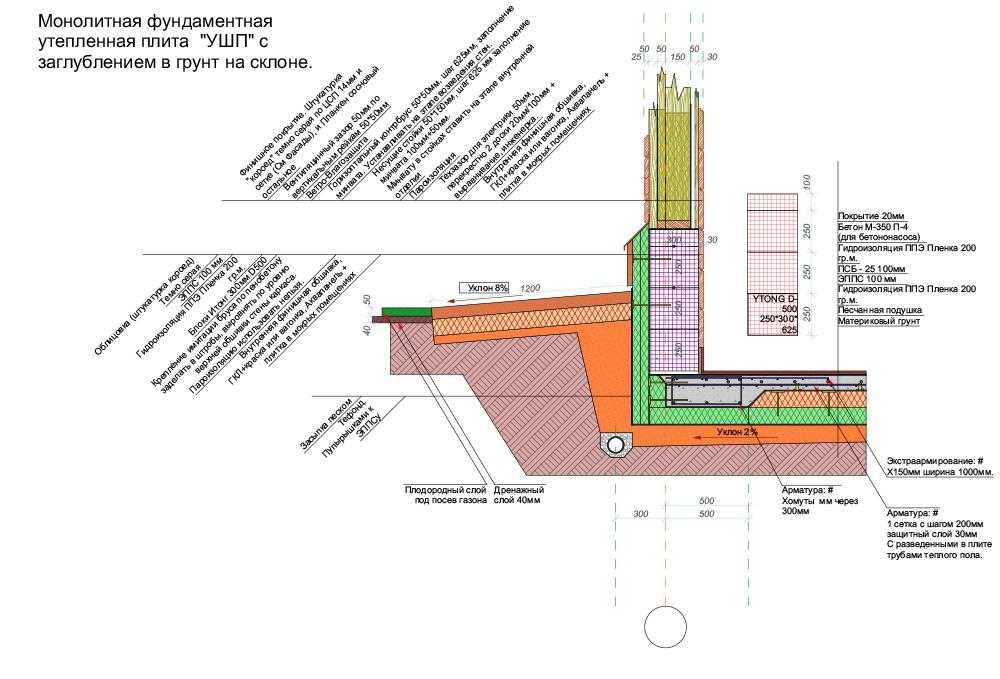

Утепленная шведская плита (УШП)

Если вы планируете сделать теплые полы по всей площади первого этажа дома, то обратите внимание на этот вид фундамента. Утепленная шведская плита (УШП) относится к мелкозаглубленным фундаментам. Ее подошва располагается выше глубины сезонного промерзания грунта. Почему она называется утепленной? Утепленная шведская плита УШП — сооружение, объединяющее в один конструктивный элемент собственно фундамент, пол 1 этажа, инженерные коммуникации и систему отопления 1 этажа.

Это высокотехнологичный продукт с точностью изготовления элементов 5–15 мм, с рассчитанными нагрузками, выверенными точками вывода коммуникаций, точно спроектированной системой тёплых полов и жесткими требованиями к типу и качеству материалов.

Достоинства утепленной шведской плиты (УШП)

Прежде всего, тем, что на этапе возведения фундамента вы получаете готовый теплый пол первого этажа. В этом и кроется экономия, так как если сначала вы будете делать плиту, а потом теплый пол, это вам выйдет дороже. К тому же, теплый пол, устроенный на готовой плите, уменьшит расстояние до потолка.

Технология строительства шведской плиты УШП

Технология УШП выгодно отличается от других видов мелкозаглубленных фундаментов следующим:

• Утепленная шведская плита объединяет несколько конструктивных элементов разного функционального назначения: конструкцию фундамента и пола первого этажа и уменьшает количество необходимых строительных операций, сокращает сроки строительства.
• Плиты экструзионного пенополистирола, укладываемые в основание фундамента, одновременно утепляют грунт под плитой и полы внутри помещении. Утепление грунта под плитой исключает морозное пучение. Утепление пола препятствует проникновению холода в помещение. Таким образом возникает двойной эффект от утепления.
• Закладываемые в плиту трубы теплого пола превращают её в отопительный прибор. В доме с удельными теплопотерями не более 70–100 Вт/м² такой теплый пол способен стать основным источником отопления, исключающим необходимость установки радиаторов отопления, при условии проведения теплового расчета дома и проекта теплых полов на его основе.
• Технология УШП имеет относительно небольшую толщину ж/б плиты основания, так как высокопрочный экструзионный пенополистирол, кроме функции утепления, также включается в работу по передаче и распределению нагрузки на грунт, становясь частью несущей конструкции, а также позволяет исключить устройство бетонной подготовки.
• Экструзионный пенополистирол обладает минимальным водопоглощением, что позволяет исключить капилярное поднятие воды.
• Бетон такого фундамента работает в более мягких условиях, по сравнению с традиционными фундаментами, следовательно, действие разрушающих факторов на плиту сводится к минимуму.
  Это позволяет более эффективно использовать толщину бетона, снижая защитный слой с 70 мм для фундаментов без бетонной подготовки до 20–25 мм и увеличивая эффективное сечение сжатой зоны без увеличения толщины плиты и рёбер.

Что можно построить на утепленной шведской плите

Для того, чтобы понять, подходит вам утепленная шведская плита УШП или нет, необходим тщательный расчет фундамента на основе геологических изысканий вашего участка. Так как толщина плиты небольшая, на нее устанавливают легкие деревянные дома, и дома из газобетона, при условии, что высота газобетонного дома не более двух этажей. При этом для газобетонных домов применяют усиленное армирование, что увеличивает толщину плиты до 40 см.

Из чего строится шведский фундамент

Давайте рассмотрим материалы, которые применяются при строительстве утепленной шведской плиты (УШП).

Экструдированный пенополистирол

В основе плиты, для теплоизоляции применяют экструзионный пенополистирол высокой прочности. Из него же сделаны L-блоки, торцевые элементы, используемые не только как утеплитель, но и как опалубка.

Арматура на шведский фундамент

Для армирования фундамента используют арматуру по ГОСТ 5781-82 Ш 10 АIII и Ш 12 АIII (для Ш10 15 м.п./м² плиты, для Ш12 4,5 м.п. на 1 м.п. ростверков).

Пленка полиэтиленовая 150–200 мкм. Она применяется для укладки на теплоизоляцию под стяжку.

Бетон для шведской плиты

Бетон В25, F100, W4. Его необходимо 0,15–0,2 м3/ на 1 м2 плиты.

Трубы для утепленной шведской плиты

Для устройства контуров теплого пола применяются полимерные трубы из полиэтилена или полипропилена РЕХ, Р-РЕ, разрешенные для применения в системах отопления с температурой теплоносителя до + 95°С и рабочим давлением не менее 6 бар. Их количество определяется тепловым расчетом для каждого конкретного помещения.

Для фиксации труб к сетке используются пластиковые хомуты (кабельная стяжка). Длинна 150–200 мм. Из расчета 10 шт./м² пола.

Коллектор для утепленной шведской плиты

Для коммуникации контуров применяется пара коллекторов на 1″ для системы теплого пола в комплекте с расходомерами и спускными воздухоотводными клапанами. Их количество зависит от количества отводов (по числу ветвей).

Для подключения теплого пола к коллектору понадобится обжимной фитинг для подключения труб «Евроконус». Его количество зависит от количества подключаемых ветвей.

Два шаровых крана в/н на 1 дюйм.

Для защиты трубы теплого пола в местах проходов через стены и проемы, на входе в стяжку понадобится защитная гофра из ПНД для труб из полиэтилена 20 мм. Приблизительно 25 м.п. на 1 комплект теплого пола.

Теплоноситель для утепленной шведской плиты

В качестве теплоносителя используется теплоноситель — антифриз или вода в объеме 40–60 л., в зависимости от размера теплого пола. О том какую жидкость выбрать в качестве теплоносителя я рассказал в своей предыдущей статье.

Насос для шведской плиты

Для прокачки и опрессовки системы под давлением 3,8–4,0 бар необходим погружной насос для чистой воды (Малыш, Гном). Напор не меньше h=40 м.

Манометр. Он монтируется в узел для опрессовки системы, состоящий из манометра, обратного клапана, шарового крана и штуцера для подсоединения шланга.

Емкости полиэтиленовые (таз, ведро), из которой будет производится закачка теплоносителя в систему теплого пола.

Инструкция по строительству утепленной шведской плиты УШП

Для того, чтобы построить УШП вам придется запланировать следующие виды работ:

Подготовка основания шведской плиты:

• Разметка осей дома.
• Разметка котлована. Котлован делается больше чем сам фундамент на 1–2 метра с каждой стороны.
• Определение перепадов высот в пятне застройки.
• Определение толщины плодородного слоя.
• Механическая разработка котлована.
• Монтаж закладных под ввод системы водоснабжения. Система водоснабжения закладывается ниже глубины промерзания.
• Устройство дренажной системы
• Монтаж геотекстиля на дно котлована.
• Устройство подушки (щебень, песок) с послойной трамбовкой и увлажнением песка.

• Монтаж закладных под ввод и вывод электричества.
• Монтаж системы канализации.

 Укладка утеплителя шведской плиты:

• Монтаж L-блоков.
• Монтаж нижнего слоя утепления из экструзионного пенополистирола.
• Монтаж гидроизоляции, укладка ПВХ пленки.
• Монтаж второго слоя утеплителя из экструзионного пенополистирола между будущих ребер жесткости фундамента.

 Как армируется шведский фундамент:

• Изготовление хомутов для каркасов.
• Изготовление каркасов.
• Монтаж каркасов в опалубку.

Отопление «теплый пол» шведской плиты:

• Монтаж труб теплого пола.
• Монтаж коллектора.
• Подключение труб к коллектору.
• Опресовка системы теплого пола.

 Укладка бетона шведской плиты:

• Подача бетона в опалубку.
• Разравнивание бетона, контроль ровности поверхности по ротационному нивелиру.
• Выравнивание бетона с помощью виброрейки.
• Затирка бетона скребком.
• Затирка бетона затирочной машиной – «вертолетом».

 Отмостка шведской плиты:

Укладка экструзионного пенополистирола под отмостку.

В результате всех работ получается утепленная шведская плита — готовый шведский фундамент с вмонтированным в него теплым полом. В следующей статье я расскажу как закрепить насос в скважине своими руками.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

цена в СПб и Ленобласти, расчет стоимости

Современная строительная индустрия предлагает множество технологий для обустройства оснований загородных домов. Одной из них является фундамент УШП «теплая шведская плита». По эксплуатационным и техническим показателям он во многом подобен традиционному плитному основанию, но есть и существенные отличия.

Расчет строительства фундамента

Выберите тип фундамента

Ваши контактные данные:

Вопрос 1 из 13

Все рассчеты мы вышлем вам на E-mail

Монолитная плита

Плитный с ребрами

Ленточный мелкозаглубленный

Ленточный глубокого заложения

Свайно-ростверковый

Свайно-плитный

Подвальный этаж

Цокольный этаж

Другое

Пока не знаю

1 этаж

2 этажа

1 этаж + мансарда

2 этажа + мансарда

1 + подвал/цокольный этаж

2 + подвал/цокольный этаж

Другое

Пока не знаю

До 50 кв. м

До 70 кв.м

До 100 кв.м

Более 100 кв.м

Пока не знаю

Да, в пределах КАД

Да, до 30 км от КАД

Да, до 50 км от КАД

Да, более 50 км от КАД

Нет, в процессе

С гаражом

С подвалом

С террасой

С цоколем

Пока не знаю

Проект есть

Выбираю

Буду проектировать индивидуально

Пока не знаю

Проект есть

Буду заказывать проектирование

Проект не нужен

Пока не знаю

Геология есть

Буду заказывать обследование

Геология не нужна

Другое

Пока не знаю

Рулонная оклеечная

Обмазочная

Проникающая

Самая дешевая

Не нужна вообще

Другое

Пока не знаю

Вывод канализации

Ввод воды

Ввод электрики

Вывод теплотрассы

Другое

Пока не знаю

Да, 100 мм

Да, 50 мм

Нет

Другое

Пока не знаю

Да, без смотровых колодцев

Да, со смотровыми колодцами

Нет

Другое

Пока не знаю

Вернуться Продолжить

Стоимость строительства УШП

Размер плиты

300 (100+200) мм

350 (150+200) мм

400 (100+300) мм

450 (150+300 мм)

500 (200+300) мм

395400

447550

432560

473740

495390

478490

546480

519900

576870

604630

608390

679450

665720

715630

753480

725600

807600

790280

846970

893900

861870

989270

932980

1102640

998160

1171340

1076690

1230510

1298060

1178030

1362750

1266080

1427740

1508300

1340420

1554160

1436930

1623940

1719530

1498370

1745570

1600243

1821140

1933600

В стоимость входят следующие работы с материалами:

• Геодезическая разбивка, разметка, вынос высотных отметок
• Механизированная выемка грунта с перемещением до 40 метров с планировкой или погрузкой на самосвалы (глубина выемки 300 мм)
• Укладка нетканного геотекстиля
• Устройство песчаной подушки под фундамент 300мм, послойное уплотнение с проливкой
• Установка закладных инженерных коммуникаций (вода, канализация)
• Монтаж/демонтаж опалубки
• Укладка пленки п/э технической
• Укладка экструдированного пенополистирола 100 мм
• Вязка (без сварки) арматурного каркаса ребер из стальной арматуры Ф16 АIII ш 200 и плиты из Ф12 АIII ш 200*200 в 2 слоя (2 слоя — для плит 150 и 200 мм)
• Монтаж труб водяного теплого пола ш 200 мм
• Бетонирование ребер шириной 300 мм и плиты с уплотнением глубинными вибраторами и уходом за бетоном

В стоимость строительства входит доставка необходимых материалов в радиусе 30 км от КАД.

При необходимости, дополнительно выполняем работы по монтажу дренажных систем, устройству оклеенной гидроизоляции плит, а также бурим скважины на воду, монтируем очистные станции, строим и отделываем дома под ключ и и т.п.

* Цены материалов взяты по состоянию на 12.01.2020 г. Прайс лист носит ознакомительный характер и не является публичной офертой. Конечная стоимость определяется на основе геологии, проекта и сметного расчета. На стоимость строительства могут влиять такие параметры, как удаленность, наличие на участке водоснабжения и электричества, наличие подъездов, наличие уклонов участка, некоторые другие. Цена зависит от количества необходимых подготовительных грунтовых работ, высоты грунтовых вод, массы и толщины стен будущего дома и материала перекрытий, прочих параметров.

Преимущества шведской плиты

Данный тип фундамента был разработан в Германии специально для возведения домов в областях со сложными климатическими условиями. В Европе его успешно применяют более 50 лет, в нашей стране — относительно недавно. Надежная конструкция, высокий запас прочности, относительно невысокая цена м² – утепленная шведская плита быстро и совершенно заслужено получила одобрение ведущих российских компаний, которые специализируются на индивидуальном домостроении.

Строительство фундамента УШП Вы можете заказать и в нашей компании. Мы предлагаем самые актуальные и рациональные решения в области загородного домостроения, используя передовые технологии, новейшие материалы и многолетний опыт работы по профилю. Применение конструкции – технически обоснованное и экономически целесообразное решение, поскольку данный вид допустимо использовать при возведении домов почти на любом грунте, независимо от глубины залегания грунтовых вод.

Утепленная шведская плита: основные особенности

УШП представляет собой монолитное малозаглубленное основание, утепленное специальным теплоизоляционным материалом. Под такой плитой почва не промерзает, потому морозное пучение исключено. Эта технология предусматривает обустройство монолитного плитного фундамента одновременно с прокладкой коммуникационных сетей, в том числе системы «теплый пол».

В итоге встроенные инженерные системы, ровный пол, готовый для укладки чистового покрытия, мы получаем в предельно сжатые сроки. Кирпичный дом на шведской плите (УШП), а также дома из пено- или газобетона, керамоблоков и других материалов, прослужат долгие годы, обеспечивая комфорт и уют независимо от погодных условий за окном. Главное – изначально доверить проектирование и весь спектр строительных работ опытному и квалифицированному застройщику.

Специалисты Строительной компании Эталон продумают эффективную дренажную систему, которая исключит вероятность морозного пучения грунтов. Насыпка подушки из песка и/или щебня является не менее важным этапом непучинистой подготовки. При использовании одновременно песка и щебня необходимо разделить их геотекстилем (он не допустит проникновения мелкофракционного песка в щебень).

Если шведская плита под гараж, дачу, коттедж (или любой другой объект) выполнена грамотно, с соблюдением технологии и отраслевых стандартов, нагрузка от сооружения будет равномерно передаваться на теплоизоляционный слой. Мы применяем качественные термоизоляционные плиты, которые обладают высокой прочностью на сжатие и минимально возможной степенью водопоглощения, что обеспечивает продолжительный срок эксплуатации фундаменту и всему строению в целом.

Фундамент УШП незаменим при строительстве домов в сложных условиях:

• на грунтах с повышенным уровнем влажности;
• на участках с высоким уровнем грунтовых вод;
• на слабых грунтах;
• на территориях, рельеф которых отличается перепадами высот.

Заказывая утепленный фундамент в нашей компании, Вы получаете следующие преимущества: ровный, теплый пол для первого этажа дома, сокращение расходов на отопление за счет низкой теплопроводности, исключение риска разрушения постройки из-за перемещения грунтов.

Примеры наших работ

что это такое, строительная технология строительства с использованием шведской плиты, утепленный финский вариант, плюсы и минусы

Строительство любого здания начинается с устройства фундамента, который является не только надежной основой строения, но и обеспечивает долговечность конструкции. На сегодняшний день существует множество видов таких оснований, но большой популярностью у застройщиков пользуется фундамент с применением утепленных шведских плит (УШП). Этот материал изготовлен по современным технологиям, позволяет сэкономить на стоимости и времени строительства, а также является отличным теплоизолятором.

Что это такое?

СШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющее утепление по всей площади и периметру подошвы. Этот фундамент является готовым черновым полом для первого этажа, кроме коммуникаций можно встроить еще и систему отопления.

Укладку плит выполняют мелкозаглубленной, так как в их состав входит качественный утеплитель – пенополистирол, надежно предохраняющий низ днища от промерзания. Кроме того, в состав стройматериала входят частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей. Также стоит отметить, что СШП фундамент никогда не дает усадки – это очень важно при возведении зданий на участках с проблемным грунтом.

отличаются от обычных многослойных конструкций тем, что значительно удешевляют строительство фундамента. Такие элементы можно использовать, например, в домах, расположенных в районах с суровыми климатическими условиями, где весной и осенью наблюдается низкая температура и влажность почвы, поскольку такие фундаменты устойчивы к морозам и защищают конструкцию от теплопотерь.

Они также идеально подходят для зданий, в которых планируется нетрадиционное отопление с помощью водяного отопления. Теплопроводы устанавливаются непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Когда строительство ведется на проблемном грунте, это тоже повод для использования СШП технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и покрыта бетоном, фундамент надежен и позволяет строить дома на грунтах с высокой концентрацией торфа, глины и песка.

Для строительства многоэтажных домов, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. UWP-плиты обеспечивают устойчивость каркасов, а также усиливают срубы и конструкции из пустотелых панелей.

Преимущества и недостатки

СШП-фундамент широко применяется в современном строительстве, так как, в отличие от других видов оснований, является бюджетным вариантом и имеет множество преимуществ. К преимуществам такой конструкции относятся, например, минимальные сроки монтажа – полный монтаж плит, как правило, осуществляется в течение двух недель.

Также этот материал обладает хорошей теплоизоляцией, так как благодаря пенополистиролу, входящему в состав материала, исключается промерзание грунта под основанием фундамента, что снижает риск просадки и пучения грунта. Кроме того, значительно снижается стоимость отопления здания.

Поверхность УФФ представляет собой готовый черновой пол, на который можно сразу укладывать керамическую плитку без предварительного выравнивания. Эта разница позволяет сэкономить время на отделке.

Материал обладает высокой прочностью на сжатие и устойчивостью к влаге, поэтому такой вид фундамента прочен и может надежно прослужить десятилетия, сохраняя свои первоначальные характеристики. При строительстве шведских плит важно также учитывать их недостатки:

• Основная часть коммуникаций устроена в фундаменте, а значит при необходимости их можно будет заменить, будет сложно сделать это, так как доступ к ним невозможен;
• Плиты УСП не рекомендуются для строительства тяжелых и многоэтажных зданий — технология их монтажа приведена только для малогабаритных зданий;
• Такое основание не предусматривает возможности реализации проектов домов с цокольным этажом.

Устройство

Как и любой строительный материал, шведская плита имеет свои особенности устройства. Фундамент монолитный, изготовлен по новейшим технологиям производства и состоит из следующих слоев:

• стяжка бетонная;
• системы отопления;
фитинги
• ;
• теплоизоляция;
• щебень;
• песок строительный;
• геотекстиль;
• слой почвы;
• дренажная система.

Следовательно, мы можем сказать, что Шведская плита – это уникальный тип основания со специфической структурой, сочетающий в себе одновременно гидроизоляцию, утепление и систему обогрева. Такой универсальный «пирог» позволяет не только быстро возводить постройки, но и хорошо сохраняет тепло, создавая уют в помещениях. Для теплоизоляции используются листы пенополистирола, благодаря которым утепляется фундамент. Армирование выполняется из стальных стержней диаметром от 12 до 14 мм – они укрепляют каркас здания и предохраняют пол от появления трещин.

Благодаря такой конструкции СШП фундамент, как и его финский аналог, идеально подходит для строительства дома, где нельзя использовать ленточный фундамент или фундамент на сваях. Кроме того, для данного типа конструкции характерна целостность, благодаря которой фундамент не разрушается под воздействием низких температур и влаги.

Оплата

Монтаж шведских плит необходимо начинать с предварительных расчетов с учетом особенностей грунта, нагрузки на конструкцию и влияния осадков. Поэтому в первую очередь необходимо определить тип грунта на земельном участке, где планируется строительство. Кроме того, изучают уровень залегания грунтовых вод и глубину промерзания слоев земли. Основной задачей расчетов является составление проекта, в котором указывается толщина слоев фундамента.

Для правильного расчета берутся следующие данные:

• общая площадь основания;
• USP периметр;
• высота и длина опорных ребер;
• толщина песчаной подушки;
• объем и масса бетона.

Стоимость установки шведских плит может быть разной, так как зависит от размеров здания, а также особенностей прокладки канализации и водопровода.

Строительная техника

СШП-фундамент широко применяется в современном строительстве, имеет множество преимуществ и легко монтируется своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, основание здания получается теплым и не требует монтажа дополнительного утепления, что экономит не только время на выполнение работ, но и финансы. Для самостоятельного выполнения данного вида фундамента необходимо последовательно выполнять определенные этапы работ.

• Подготовка земли. В том случае, если здание построено на непрочном грунте, его необходимо очистить от торфяных и глинистых слоев, либо просто засыпать толстым слоем некрупного песка. Кроме того, фундамент должен располагаться строго горизонтально. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть меньше 40 см. Дно основания засыпается песком и равномерно распределяется, каждый слой тщательно утрамбовывается.

• Монтаж дренажной системы. По периметру выкопанного котлована делается траншея, в которую укладывается гибкая труба. Перед укладкой трубы стены и дно траншеи необходимо застелить геотекстилем с нахлестом 15 см – этот материал обеспечит хороший дренаж и укрепит грунт. После этого выполняется обратная засыпка, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо залить водой.
• Прокладка инженерных коммуникаций. Все канализационные системы укладываются непосредственно на песчаное основание, временно фиксируются хомутами и фитингами. Концы труб и кабелей выводятся на поверхность.
• Конструкция деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого сначала ставят стойки, затем к ним саморезами крепят доски. Чтобы каркас был прочным, его рекомендуется дополнительно укрепить раскосами.

• Щебень засыпочный. Щебень среднего размера хорошо подходит для этого типа фундамента. Слой материала должен быть равномерно распределен по всей рабочей площади, его толщина не должна быть менее 10 см.
• Монтаж изоляции. В качестве утеплителя использованы плиты из экструдированного пенополистирола. Утепление необходимо выполнять как горизонтально, так и вертикально. Толщина утеплителя, как правило, составляет 100 мм. Утеплитель плотно прижимается к поверхности деревянного каркаса и опалубки. Во избежание смещения плит при монтаже их фиксируют с помощью шурупов, а в местах выхода коммуникаций делают небольшие отверстия.
• Усиление. Данный вид работ выполняется в два этапа: сначала армируется ростверк каркаса, затем плоскость самой шведской плиты. В результате получается арматурный каркас из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить изоляцию, каркас желательно собрать отдельно, а затем уложить уже в готовом виде. Кроме того, по всей площади основания имеется армирующая сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

• Устройство системы теплого пола. Технология устройства УШП-фундамента предусматривает монтаж теплого пола непосредственно в фундаментную плиту. Благодаря этому первый этаж здания не требует дополнительного отопления. По конструкции труба укладывается на армирующую сетку и фиксируется нейлоновыми хомутами. Что касается коллектора, то он устроен в базовой подушке высотой, указанной на чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируется гофрированная защита.
• Заливка бетона. Процесс бетонирования можно начинать только в том случае, когда выполнены все вышеперечисленные действия. Марка бетона выбирается в соответствии со строительным проектом. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяют по всей площади подвала, следя за тем, чтобы труднодоступные места не опустели. Бетон рекомендуется использовать свежеприготовленный, по окончании работ по заливке швы смачивают водой и обрабатывают грунтовкой.

Подводя итоги, можно сказать, что установка СШП-фундамента не представляет особой сложности, но для того, чтобы фундамент был прочным и надежным, каждый из вышеперечисленных этапов следует выполнять строго соблюдая технологию, и не забудьте сделать контроль качества.

При соблюдении всех норм строительства фундамент из СШП станет теплой и прочной опорой для дома.

Советы

В последнее время при строительстве новостроек стараются применять инновационные технологии — это касается не только возведения каркаса, но и фундамента. Большинство застройщиков выбирают для установки основания шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Возводя такой фундамент, стоит учесть некоторые рекомендации специалистов.

• Начинать работу нужно с дизайна. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на фундамент. Также важно рассчитать ширину фундамента под несущими стенами. Дизайн лучше всего доверить опытным профессионалам, но если есть личные навыки, то можно справиться и самому.
• При монтаже важно обращать внимание на правильное размещение пластин, особенно в тех случаях, когда материал имеет не прямоугольную, а сложную геометрию.

Чем меньше соединений в основании, тем меньше риск протечки. Поэтому идеальным считается вариант, при котором под плитой нет стыков.

• Чтобы затраты на последующую отделку здания были небольшими, поверхность будущей плиты необходимо предварительно выровнять.
• Толщина шведских плит определяется индивидуально для каждого проекта, так как напрямую зависит от нагрузок.
• Важным моментом при закладке СШП фундамента является обустройство дренажной системы. Если он выполнен с ошибками, то могут возникнуть проблемы с отводом грунтовых вод.
• При установке труб в фундамент необходимо проложить несколько дополнительных каналов и кабелей. Они пригодятся в случае, если в будущем вам потребуется построить новую систему связи.
• После установки теплого пола перед заливкой бетона необходимо проверить качество обогрева. Для этого трубы заполняют водой и производят опрессовку. При нарушении пломбы появится течь, которую придется устранять. Давление в системе теплых полов должно быть в пределах 2,5-3 атм.

• После заливки бетона дается время на застывание фундамента. Как правило, это занимает не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность станет прочной. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
• Для бетонирования базового слоя лучше всего выбирать бетон марки М300 — он гарантирует прочное основание.
• Основание по завершению работ может быть отделано любым материалом, но конструкция выглядит как искусственный камень.
• Нельзя использовать этот тип фундамента для строительства домов выше двух этажей.
• Для устройства фундамента не обязательно копать глубокий котлован – достаточно подготовить котлован глубиной 40-50 см. Подготовленную яму желательно обработать химикатами – это поможет остановить рост растительности.

Плиты утеплителя следует укладывать в шахматном порядке – в противном случае комбинированные стыки вызовут появление холода.

О том, как заложить СШП фундамент, смотрите в следующем видео.

Сборные пенопластовые опалубки для плитного фундамента

Заимствуя идею шведских строителей, компания из Нью-Джерси начала продавать сборные пенопластовые опалубки, которые позволяют двум рабочим установить защищенный от мороза мелкозаглубленный фундамент за один день с минимальными затратами. или не копать.

Компания Bygghouse начала свою деятельность, когда Скотт Хеджес работал плотником в Швеции и заинтересовался широко используемыми строительными материалами и технологиями. Там формы из пенополистирола (EPS) обычно используются для плит (часто называемых «плитами с изоляционными плотами») в качестве альтернативы глубоким фундаментам и бетонным фундаментам. Для создания утепленной плиты бетон помещают в неглубокую «ванну» из пенополистирола.

Позже Hedges и архитектор Грег Ла Вардера разработали прототип своего продукта WarmFörm совместно с Bensonwood, фирмой из Нью-Гэмпшира, возглавляемой Теддом Бенсоном, и в 2012 году заложили в землю свою первую плотную плиту. Предоставление котировок потенциальным клиентам этим летом.

Фундамент WarmFörm обычно укладывается на основание из щебня глубиной 8 дюймов, при этом верхняя часть щебня находится примерно на 8 дюймов ниже конечного уровня. Обычный фундамент обычно включает в себя бетонные стволовые стены на фундаментах, которые расположены ниже линии промерзания, чтобы они не вздымались зимой. Это может быть на 48 дюймов или более ниже уровня земли в более холодных частях страны.

Подход, которому уже несколько десятков лет

Фундаменты с защитой от замерзания неглубокого заложения не новы. Фактически, этот тип фундамента использовался Фрэнком Ллойдом Райтом в районе Чикаго в течение 19-го века.30 с. Исследовательский центр NAHB (теперь Лаборатория исследований домашних инноваций) опубликовал статью о том, как сделать их десять лет назад, хотя строителям приходилось лепить их вместе с листами жесткой пеноизоляции и обычными бетонными формами.

Старший редактор Green Building Advisor Мартин Холладей написал об изолированных плитах в блоге в 2010 году . В нем он перечислил несколько европейских производителей форм из пенополистирола, предназначенных для плит стропила.

Выложить формы, залить бетон

Ла Вардера упомянула WarmFörm в сообщении GBA ранее в октябре р. Он сказал, что фирма надеется, что система приобретет здесь такую ​​же популярность, как в Швеции, «где почти все новые дома строятся на такой системе фундамента».

«Шведы усовершенствовали это до чрезвычайно эффективного и экономичного способа строительства. Они строят таким образом не только потому, что это энергоэффективно, но и потому, что это быстрее и дешевле, чем рытье фундаментов ниже уровня земли», — сказал он.

Опалубки, продаваемые Bygghouse, изготовлены из двух типов изоляции из пенополистирола (EPS). Горизонтальные секции, поддерживающие вес плиты и армирующей балки, изготовлены из пены типа IX. По словам ЛаВардера, вертикальные элементы изготовлены из BASF Neopor, модифицированного графитом пенополистирола типа VIII с коэффициентом теплопроводности, приближающимся к коэффициенту теплопроводности экструдированного полистирола (XPS).

Снаружи вертикальная часть формы, часть которой будет открыта после отделки плиты, защищена армированным полиэфиром цементным покрытием. Вертикальная часть формы имеет толщину 4 дюйма, за исключением сужающейся части в верхней части. По словам Ла Вердара, горизонтальная опора под утолщенным краем плиты также имеет толщину 4 дюйма, в то время как поле из щебня в центре здания обычно покрыто 12-дюймовым горизонтальным пенополистиролом.

Bygghouse не имеет возможности хранить запасы форм из пенопласта, но работает с производителем и специалистом по нанесению покрытий в Нью-Джерси и готов поставлять формы строителям, которые хотят использовать эту систему. Формы стоят 25 долларов или меньше за погонный фут.

Бланки слишком громоздкие для импорта из Европы

Компания Bygghouse рассматривала возможность импорта бланков из Европы и продажи их здесь, но возникла пара проблем. Во-первых, формы, сделанные в Европе, изготавливаются с непривычными метрическими размерами, которые не совпадают с 4-футовыми. инкремент, который используют американские строители. Кроме того, доставка легких, но громоздких деталей из пенопласта не выглядела привлекательной с финансовой точки зрения.
