Фундаментная шведская плита (УШП): технология, своими руками

Фундамент шведская плита – это монолитная плита мелкого заглубления, которая занимает всю площадь основания дома и утеплена по периметру. К ней напрямую подсоединяют систему теплого пола, которая считается самой эффективной в сфере обогрева частного строительства.

Схематическое изображение фундамента шведская плита в разрезе

Она эффективна на всех грунтах, при любом залегании грунтовых вод, может обустраиваться собственными руками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Преимущества и недостатки шведской плиты

Как показывают отзывы, фундамент такого типа имеет свои положительные и отрицательные стороны. Среди преимуществ конструкции выделяют следующие:

• быстрота обустройства плиты. На ее изготовление в среднем уходит до двух недель;
• поверхность конструкции получается идеально ровной, поэтому может служить полом первого этажа, не нуждающимся в дополнительном выравнивании;
• снижается уровень теплопотери дома, благодаря наличию утепления по всему периметру плиты;
• находящийся в толще конструкции утеплитель «обрезает» мостики холода, что также улучшает показатели защиты помещения от холода;
• в фундаменте можно прокладывать коммуникации, что улучшает эстетический вид постройки;
• прогрев грунта под плитой устраняет проблемы, которые провоцирует возможность пучения грунта в зимнее время;
• для работы с фундаментом не нужна никакая другая техника, кроме бетономешалки.

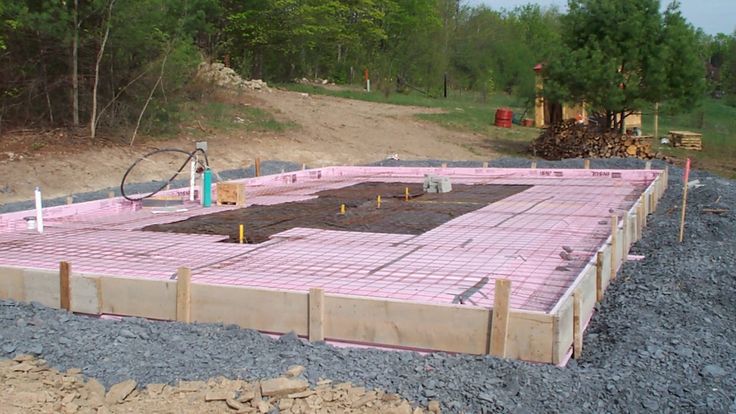

Устройство фундамента шведская плита

УШП фундамент также демонстрирует минусы, среди которых:

• невозможность сооружения конструкции на чрезмерно пучинистых грунтах;
• невозможность сэкономить на возведении дома, так как плита ушп достаточно затратная;
• технология не рассчитана на многоэтажные здания из тяжелых материалов: кирпича и камня.

Несмотря на большую стоимость шведской плиты по сравнению с обычной монолитной конструкцией, устройство такого типа позволяет сэкономить на отоплении жилья. Сравнительный расчет показывает, что технология окупается за десять лет эксплуатации дома.

к оглавлению ↑

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

к оглавлению ↑

Устройство фундамента шведская плита (видео)

к оглавлению ↑

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку. Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением.

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой. Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию.

Читайте также: как и чем выполнить утепление фундамента снаружи?

к оглавлению ↑

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

к оглавлению ↑

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Фундамент шведская плита своими руками + видео

Ремонт и стройка во время экономического кризиса – непростые, но часто необходимые занятия. Всё больше людей задумывается над тем, чтобы проводить без помощи наёмных рабочих даже сложные монтажные и строительные работы. Строительство фундамента по технологии «шведской плиты» (другое название – утеплённая шведская плита, сокращённо УШП) – один из таких, на первый взгляд, непростых видов работы. Технология УШП была разработана в Германии сравнительно недавно и используется в нашей стране не очень широко. Её успешно применяют некоторые отечественные фирмы. Технология монтажа шведской плиты достаточно простая и доступная для человека с базовыми строительными навыками, который вполне может установить фундамент такого вида собственными силами. УШП подходит для строительства одноэтажных и двухэтажных жилых домов из разных материалов – дерева, кирпича или камня.

Ключевая особенность этой технологии заключается в том, что весь дом опирается на одну монолитную плиту, расположенную над слоем утеплителя. При этом шведская плита позволяет проложить под домом все необходимые коммуникации, в том числе отопление пола.

Содержание

1. Преимущества
2. Недостатки
3. Порядок работ
4. Видео

Преимущества

У такой конструкции немало достоинств. Её монтаж не занимает много времени (от пяти дней до двух недель в зависимости от опыта мастера и размеров дома). Теплоизоляция под домом препятствует переохлаждению здания, а также не даёт стенам впитывать влагу из земли, что, в свою очередь, предотвращает появление сырости и плесени внутри здания. Шведскую плиту можно установить на грунте любого типа, в том числе на влажной и песчаной почве.

Здание, возведённое на шведской плите, требует меньших затрат на отопление благодаря заложенным в технологию приёмам энергосбережения. И самое главное — закладка фундамента УШП не требует подгона тяжёлой техники и особых инженерных навыков. Это позволяет на целый порядок снизить общую стоимость проекта и позволяет проводить строительные работы не привлекая наёмных рабочих ни на одном этапе строительства.

Недостатки

Единственный существенный недостаток УШП – её монтаж требует очень точных расчетов, которые не всегда под силу новичкам. Построить фундамент шведская плита своими руками вполне возможно, например, придерживаясь последовательности, указанной ниже.

Порядок работ

Первый этап – подготовка площадки. Очень важное отличие от традиционного процесса закладки здания: ещё до начала работы с фундаментом к будущему дому должны быть подведены все коммуникации (водопровод, водоотвод, электричество).

Когда плита будет смонтирована, через неё невозможно будет провести никакие трубы или провода.

Перед закладкой подушки необходимо удалить 30–40 сантиметров верхнего слоя грунта. Если в местности, где идёт строительство, существует риск морозного пучения или поднятия грунтовых вод, по периметру будущего дома следует проложить дренаж. Далее следует уложить слой песчано-гравийной подушки из щебня и крупного песка. Комбинируя эти материалы, нужно помнить, что их слои необходимо разделять геотекстилем, и при этом нижний слой должен состоять из материала более крупной фракции (гравия).

Когда подушка уложена и утрамбована, можно переходить к следующему шагу – прокладке труб инженерных коммуникаций. Третий шаг – укладка бортовых элементов и влагостойких плит «Пеноплэкс» или «Стирофом».

Эти плиты являются утеплителем, однако они не только удерживают тепло дома, но и несут на себе всю массу конструкций здания. Учитывая большую нагрузку, необходимо применять материалы высокой прочности на сжатие. Конструкция «Пеноплэкса» и его аналогов позволяет проложить систему отопительных труб, причём их можно располагать неравномерно по усмотрению мастера. Например, можно проложить больше труб в центре помещения и меньше – вблизи стен. Такое расположение будет содействовать экономии тепла.

Определённые рекомендации по размещению всё же следует учитывать. Например, нет смысла укладывать трубы ближе, чем в десяти сантиметрах друг от друга. С другой стороны при расстоянии более 25 см у жильцов будущего дома будет возникать дискомфорт: ноги будут ощущать перепад температур на полу. Что касается самих труб, то в УШП можно использовать практически любую их разновидность:

• медные;
• металлопластиковые;
• полибутеновые;
• полиэтиленовые.

После установки труб и каркаса из арматуры всю конструкцию нужно залить бетонной смесью. В результате получается монолитная бетонная плита, служащая одновременно фундаментом и утеплителем. Она же является полом жилого помещения. Если монтаж проводился правильно, то верхняя сторона шведской плиты будет идеально ровной. По завершении строительства паркет, линолеум или другое покрытие можно класть прямо на неё.

Видео

Больше узнать о технологии УШП вы сможете из данного видеоролика.

Фундаменты мелкого заложения с защитой от мороза + Полы ICF = Плита лучистого тепла Legalett на грунте PH ZNE LEED

ОТКРОЙТЕ ДЛЯ СЕБЯ

ПОДРОБНЕЕ ЗДЕСЬ

Создан для комфорта

Создан для простоты

Кто мы

Специалисты по утепленным бетонным плитам перекрытий ICF более 30 лет

Legalett Canada разрабатывает, производит и поставляет защищенные от мороза мелкозаглубленные фундаменты, опалубки перекрытий ICF и лучистые полы с воздушным подогревом для высокоэффективных коммерческих, институциональных и жилых домов строительные проекты в Онтарио, Канаде и Северной Америке.

УЗНАЙТЕ БОЛЬШЕ ЗДЕСЬ

о нас

наша история

Концепция фундамента из плит с воздушным обогревом Legalett началась более 30 лет назад в Швеции — и почти половина всех строительных работ, выполненных в Швеции сегодня, осуществляется с помощью системы Legalett. Первая установка в Северной Америке датируется 1988 годом, и по всему миру установлено более 20 миллионов квадратных футов. Щелкните здесь для получения дополнительной информации об истории Legalett.

наша команда

Команда инженеров и специалистов по строительству Legalett работает по всему миру с ассоциированными компаниями, включая Legalett в Швеции, Legalett в Финляндии, Legalett в Германии, Legalett в Японии, Legalett в Литве, Legalett в Канаде и США, Legalett в Польше и Legalett в Норвегии. Щелкните здесь для получения дополнительной информации о команде профессионалов Legalett.

новости и события

Legalett участвует в выставках и строительных мероприятиях по всей Северной Америке и Канаде, а также проводит регулярные мероприятия по техническому обучению монтажников и спецификаторов как для систем лучистого пола с воздушным обогревом, так и для системы мелководного фундамента с защитой от мороза. Необогреваемые приложения. Нажмите здесь, чтобы узнать больше о предстоящем мероприятии Legalett.

найти дилера

Дилеры и установщики Legalett расположены по всей Канаде и Северной Америке, от Онтарио до Британской Колумбии, от Аляски до Нью-Джерси. Команда Legalett обрабатывает ваш первоначальный запрос от концепции до производства и установки. Свяжитесь с людьми из оригинальной системы ICF Floor сегодня! Щелкните здесь, чтобы найти дилера Legalett в вашем регионе.

УЗНАТЬ БОЛЬШЕ О LEGALETT

система Legalett

Создан для комфорта, создан для простоты!

Legalett предлагает широкий ассортимент продукции для «зеленого» строительства, в том числе неглубокие фундаменты с защитой от замерзания, ненесущие плиты с подогревом и плавающие системы, а также системы лучистого пола с воздушным обогревом…

продукты Наша продукция

услуги

наш опыт

Legalett – мировой эксперт в области высокоизоляционных фундаментов!

Используя проверенные методы, группа инженеров Legalett проектирует и производит высокоэффективные системы теплоизоляционных полов и фундаментов по стандартам LEED или пассивным домам.

В отделе обслуживания и поддержки Legalett работают опытные специалисты по техническому обслуживанию клиентов, тщательно обученные работе с нагревателями и имеющие практический опыт установки.

Дилеры и установщики Legalett расположены по всей Канаде и Северной Америке, от Онтарио до Британской Колумбии, от Аляски через штаты Скалистых гор до Нью-Джерси.

Ни у кого нет больше технической документации и чертежей для проектирования защищенных от мороза мелкозаглубленных фундаментов (спецификации как с подогревом, так и без обогрева) и лучистых полов с воздушным подогревом, чем у Legalett.

УЗНАТЬ БОЛЬШЕ О НАШИХ УСЛУГАХ

УЗНАТЬ БОЛЬШЕ ЗДЕСЬ

свяжитесь с нами

Ваше решение Legalett находится всего в нескольких секундах – позвоните сегодня!

Оригинальная плита перекрытия ICF, морозостойкие фундаменты ICF и пол с подогревом, излучающий теплый воздух Специалисты Legalett находятся на расстоянии одного телефонного звонка или электронной почты. Если вам нужна цитата или у вас есть технический вопрос, свяжитесь с нами здесь сегодня

Связаться с

5715 Warner Drive

Long Sault, ON K0C 1P0

1-866-299-7567

Info @ Legalett.ca

Запрос.

Мелкозернистая фундаментная плита своими руками — схемы, варианты конструкций | Своими руками

СОДЕРЖАНИЕ ✓

• ✓ НЕСУЩАЯ СПОСОБНОСТЬ ФУНДАМЕНТАЛЬНОЙ ПЛИТЫ
• ✓ ПРИ ВЫСОКОМ ВОДЕ
• ✓ ВОЗМОЖНОСТЬ МЕТАЛЛИЧЕСКИ ОТДЕЛКИ ФУНДАМЕНТА
• ✓ ЭТАПЫ СТРОИТЕЛЬСТВА ФУНДАМЕНТА ПЛИТЫ
• ✓ ПРОЕКТИРОВАНИЕ.
• ✓ РАЗМЕТКА ФУНДАМЕНТА НА УЧАСТОКЕ.
• ✓ НУЛЕВОЙ ЦИКЛ.
• ✓ МАЛАЯ ГЛУБИНА ПЛИТНОГО ФУНДАМЕНТА — ЧЕРТЕЖИ
• ✓ ВНИМАНИЕ — БАЗА ИЗ ПЛИТЫ СВОИМИ РУКАМИ: ВИДЕО

ДЛЯ ДОМА НАДЕЖНЫЙ, ДОЛГОВЕЧНЫЙ И НЕПРАВИЛЬНЫЙ ФОН. СВАЙНО-СЪЁМНЫЕ ФУНДАМЕНТЫ СЛОЖНЫ В ИЗГОТОВЛЕНИИ, ТРЕБУЮТ ЗНАЧИТЕЛЬНЫХ МАТЕРИАЛЬНЫХ И ВРЕМЕННЫХ ЗАТРАТ. В ПОСЛЕДНИЙ РАЗ СТРОИТЕЛИ СТАЛИ НА МОНТАЖ МЕЛКООТДЕЛОЧНЫХ ФУНДАМЕНТАЛЬНЫХ ПЛИТ. ОДНАКО В РОССИИ ОНИ ГОРАЗДО БОЛЬШЕ, ЧЕМ ВЕЩИ, НАПРИМЕР, В ШВЕЦИИ.

Практика строительства мелкозаглубленных фундаментных плит пришла из Скандинавии, где уже давно строят так называемые UHP-утепленные шведские плиты. Это один из видов фундаментов мелкого заглубления. разработана и активно используется в скандинавских странах.

Близкий климат и схожие почвы позволяют успешно использовать УТП в России. Конструкция шведской печи представляет собой многослойную конструкцию, включающую в себя дренажную систему, канализацию, водопровод, утепление и теплый пол. Фундамент УСП – это одновременно и полноценный пол первого этажа, подготовленный под чистовую отделку.

Этот тип фундамента устраивают только из монолитного железобетона. Монолитные фундаментные плиты представляют собой очень прочные и жесткие конструкции, равномерно передающие нагрузку на грунт, противодействующие неоднородности грунта, силам пучения.

Опирание конструкции дома на грунт равномерно распределено по всей площади фундамента, в отличие от ленточного и столбчатого (свайного) фундаментов. Чтобы сократить этот тип фундамента, мы будем просто называть его просто фундаментной плитой.

НЕСУЩАЯ СПОСОБНОСТЬ ФУНДАМЕНТАЛЬНОЙ ПЛИТЫ

Несущая способность фундаментной плиты значительно выше несущей способности фундаментов других типов.

Для наглядности представим простой сравнительный анализ. Возьмем дом площадью застройки 150 м ² . Ориентировочная площадь опирания ленточного фундамента составит 30-40 м ² . столбчатый фундамент — всего 15-20 м ² , при этом площадь опирания фундаментной плиты с учетом технологических выступов составит 160 м ² . Несущая способность фундаментов определяется прежде всего площадью их основания и несущей способностью грунтов под ними. И в любом грунте несущая способность фундаментных плит в 5-10 раз больше, чем у ленточных и свайных фундаментов. В любом слабом грунте плита обеспечит устойчивость постройки.

Шведская плита/Фундамент

Посмотреть это видео на YouTube

Смотрите также: Фундамент Шведская плита — конструкция и чертежи (фундамент для любого грунта)

ПРИ ПОВЫШЕНИИ ВОДЫ

Конструкция Этот тип фундамента не требует большой проходки и подходит для строительства на участках с высоким уровнем грунтовых вод и с водонасыщенными слабыми грунтами . Укладываемый под фундаментную плиту и отмостку, утеплитель препятствует промерзанию грунта под домом, в результате чего практически исключены морозное пучение грунтов и деформация фундамента.

Классическая шведская печь представляет собой ребристую конструкцию, ребра которой расположены под печью, а пространство под печью заполнено пенопластовым утеплителем (рис. 1). Толщина самой плиты всего 100 мм. Ребра сечением 400 х 300 мм заливаются бетоном одновременно с плитой. Теплый пол встраивается в бетонную плиту, что требует особой квалификации и опыта проведения монолитных работ. Такие фундаменты подходят для строительства дома максимум в два этажа со стеновыми конструкциями из легких материалов (дерево, пенобетон, керамические щелевые блоки).

РОССИЙСКАЯ ВОЗМОЖНОСТЬ МЕТАЛЛИЧЕСКИ ОТДЕЛАННОЙ ФУНДАМЕНТАЛЬНОЙ ПЛИТЫ

Российские строители внесли ряд усовершенствований в конструкцию УТП и забыли название, заменив его на мелкозаглубленную фундаментную плиту . Какие изменения?

Фундаментная плита выполняется плоской, без кромок, толщиной 250-350 мм в зависимости от параметров дома и типа его конструкции (рисунок 2). Наша плита отличается от СШП следующим.

• — под фундаментную плиту укладывается первый слой теплоизоляции из экструдированного пенополистирола толщиной 50-100 мм;
• — на фундаментную плиту укладывают второй слой теплоизоляции из экструдированного пенополистирола, на этом слое теплоизоляции устраивают систему теплого пола и закрывают теплый пол цементно-песчаной стяжкой, которая служит основанием для отделочные напольные покрытия; система теплого пола и стяжка устраиваются после монтажа стен, потолка и кровли.

ЭТАПЫ СТРОИТЕЛЬСТВА ФУНДАМЕНТА ПЛИТЫ

Рассмотрим основные этапы строительства утепленной шведской плиты или мелкозаглубленной фундаментной плиты.

ДИЗАЙН.

Для большого сложного дома необходимо разработать проект в специализированной организации. Для легкого дома малых габаритов из газосиликатных блоков или деревянного каркаса достаточно будет сделать фундаментную плиту толщиной 250 мм с армированием из двухсетчатой ​​арматуры 12 мм с ячейками размерами 200 х 200 мм с защитным слоем из бетона над арматурой в 30 мм. Следует отметить, что фундаментные плиты просты в устройстве на ровных площадках без уклона поверхности.

На участках с небольшим уклоном (до 1 м на всю длину подвала) возможно выравнивание поверхности участка путем установки подпорных стен и подсыпки-подрезки грунта. На участках с большим уклоном (более 1 м на всю длину цоколя) необходимо либо совмещать фундаменты под разные части дома (фундаментно-плитный на грунтовом основании и плитный на сваях и т. д.), либо делать сложная многоуровневая плита. Соответственно, в разных частях дома будет разный уровень секса, что может быть даже интересно.

В проекте должна быть четко указана планировка дома и план разводки коммуникаций первого этажа. Следует помнить, что коммуникационные входы будут заблокированы и их передача практически невозможна. Поэтому необходимо четко указать в проекте пункты выводов, которые необходимо согласовать с планом размещения сантехнического оборудования.

РАЗМЕТКА ФУНДАМЕНТА НА УЧАСТОКЕ.

По-научному это называется выносом осей здания на землю. Важно правильно разметить периметр фундамента и проверить диагонали. Тут и тут возникает важный вопрос о сложности разметки фундамента на участке с уклоном поверхности земли, когда без геодезических инструментов (например, уровня) обойтись практически невозможно. В этом случае лучше вызвать для разметки профессионального геодезиста. Так же четко и правильно следует разметить план подземных коммуникаций с указанием точек подводов и проходов через фундаментную плиту.

НУЛЕВОЙ ЦИКЛ.

Речь идет о земляных работах и ​​прокладке под будущим фундаментом необходимых инженерных коммуникаций (водоснабжение, канализация, электричество, дренаж). У плитного фундамента есть один недостаток – отсутствие технического подполья. Все требуемые подземные коммуникации должны быть проложены перед устройством плиты, и эти работы должны быть выполнены с гарантированным качеством, иначе вам потом придется производить сложные земляные работы для их ремонта и реконструкции.

Прокладку коммуникаций необходимо производить до начала бетонных работ и строго по проекту.

ИЗГОТОВЛЕНИЕ ФУНДАМЕНТА.

Это непосредственно устройство фундамента со всеми необходимыми слоями (тепло- и гидроизоляция, армирование, заливка бетоном).

Грамотно разработанный индивидуальный или правильно подобранный типовой проект в этом случае просто необходим. Соблюдение всех проектных решений станет гарантией долговечной службы недорогой и надежной мелкозаглубленной фундаментной плиты по российской технологии или утепленной шведской плиты.
