Шуруп по бетону размеры: расчет, технология монтажа, цена, размеры, фото

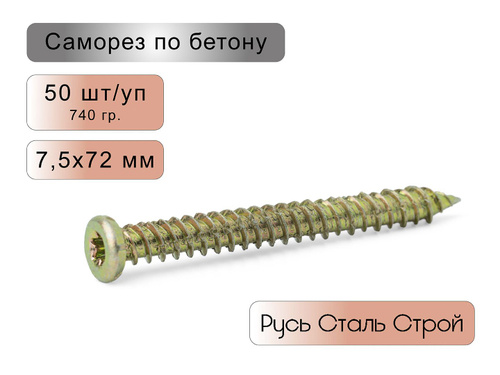

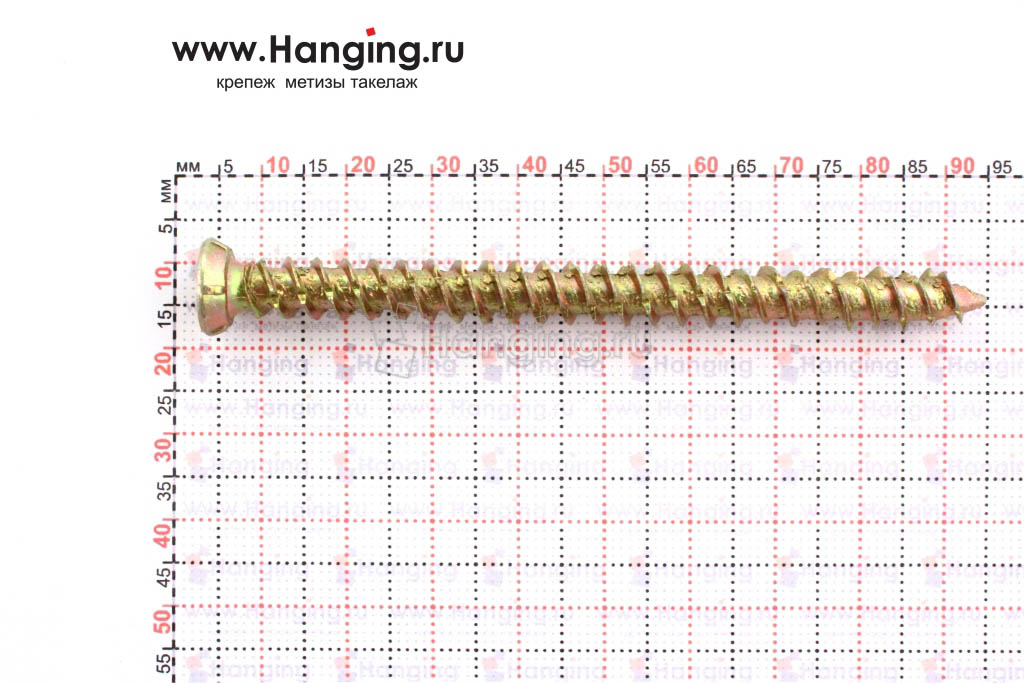

Шуруп по бетону («нагель») с потайной головкой и острым наконечником для крепления дверных и оконных коробок к бетону, кирпичу, пустотелым блокам.

Шуруп по бетону («нагель») с потайной головкой и острым наконечником для крепления дверных и оконных коробок к бетону, кирпичу, пустотелым блокам.

Описание: нагель имеет острый наконечник, головку (потайную) со шлицем под крестовую насадку либо под звездочку-шестигранник (на языке профессионалов – TORX T30). Кроме того, на головке с внутренней стороны предусматривается раззенковка, которая гарантирует максимально плотное прилегание метиза к изделию, закрепляемому на бетонном основании. Длина шурупа варьируется в достаточно широких пределах. Наиболее востребованными считаются шурупы 52–202 мм. Диаметр любого шурупа для бетона, выпускаемого современной промышленностью, один – 7,5 мм.

Область применения: с помощью шурупов для бетона обычно выполняют крепление дверных коробок и оконных конструкций к основам, сделанным из кирпича, бетона или природного камня. Также такие нагеля применяются при необходимости монтажа на стены навесных конструкций сравнительно небольшого веса (инженерных кабелей, вешалок для одежды, шкафов и так далее).

Способ монтажа: нагель для тяжелых марок бетонов не имеет отличий от шурупа для легких бетонов. Используется он без дюбеля. Крепят данные метизы после предварительного сверления отверстия в бетонной (кирпичной, каменной) основе. В ней шуруп удерживается по принципу стандартного анкерного крепежа. В отверстие нагели вкручивают через конструкцию, которую планируется закрепить. Шуруп, располагающий насечками для раззенковки плотно прилегает к изделию. Благодаря возникающей силе трения, метиз гасит вибрации и дополнительно удерживает закрепляемую конструкцию. Главная трудность использования саморезов для бетона заключается в том, что их несложно обломать, если при монтаже прикладывается чрезмерное усилие затяжки. Головка шурупа, кроме того, часто ломается и из-за нагрева его стержня, обусловленного повышенной температурой при врезании крепежа в бетонное основание. В остальном же, применение нагелей является достаточно простой процедурой. Выполняют ее по следующей схеме:

-закрепляемую конструкцию (например, окно) «примеряют» к основанию, выставляют по уровню, затем фиксируют,  чтобы определить требуемые монтажные параметры;

-переносят на плоскость полученные монтажные размеры;

-убирают окно и выполняют бурение отверстий;

-ставят окно на место и вкручивают шуруп непосредственно через нее.

Материал изготовления: нагеля изготавливают из закаленных сталей повышенной прочности. На поверхность метизов наносят желтый цинк (методика гальванического цинкования). Такая обработка, во-первых, увеличивает антикоррозионные показатели крепежа, во-вторых, улучшает их механические свойства.

Шуруп по бетону: как выбрать и использовать?

Разновидности шурупов по бетону

Шуруп по бетону или нагель представляет собой цилиндрическую, удлиненной формы деталь, на одной стороне которой головка, по центру — резьба и острый конец с другой стороны. Головка элемента может иметь вид шестигранника или крестовый паз по ее центру.

Для изготовления нагелей используется углеродистая сталь высокой твердости, что делает шуруп по бетону достаточно прочным, а нанесение специального защитного покрытия, предохраняет элементы от коррозии и улучшает механические свойства. Статья знакомит с типами шурупов, способами их применения по бетону.

Содержание статьи

• Разновидности метизов
• Параметры деталей
• Выбор крепежа
• Особенности использования саморезов
  • Как вкрутить нагель

Заключение

Разновидности метизов

Что такое саморезы по бетону, их классификация и особенности, можно увидеть в таблице:

Разновидность шурупа	Особенности
По форме и шагу резьбы
Универсальные	Диаметр деталей 3-6 мм, длина от 12 до 220 мм. Главная особенность метизов этого типа — их можно вкручивать в предварительно просверленное отверстие. Это многофункциональные изделия.
Универсальные с резьбой под елочку	Диаметры метизов составляют 3-8 мм, длина – от 12 до 220 мм. Это универсальные шурупы по бетону, применение их возможно лишь совместно с дюбелем, который чаще всего входит в комплект с нагелем. При наличии в бетонной стене пустот, рекомендуется при монтаже использовать ударный дюбель. При этом длины у шурупа и дюбеля одинаковые. Отверстие под метиз сверлится на 3-5 мм глубже длины самого шурупа.
Нагель с переменной резьбой	Под такой нагель по бетону требуется предварительно рассверливать отверстие, но им не нужны дюбеля. Наличие резьбы с насечками позволяет шурупу легко входить в стену. Диаметр такого метиза — 7,5 мм, а длина может колебаться в пределах 70-200 мм. Оптимальные размеры изделия — 7,5х72 мм.
По конструкции головки
Потайная или коническая	Это шурупы с крестообразным шлицем на плоскости головки.
Шестигранная	Эти шурупы вкручиваются с помощью рожкового ключа.
В виде шпильки	Детали с резьбовым стержнем для гайки.
В виде крюка	Это анкер с крюком.
Шурупы с головкой torx	Это редко используемые шурупы по бетону, потайная головка torx имеет на головке шлиц под звездочку — шестигранник. Помимо этого, с внутренней стороны головки предусмотрена зенковка, гарантирующая максимально плотное прилегание крепежа к изделию, которое крепится к бетонному основанию.
По виду покрытия
Черный	Готовые детали имеют оксидированное покрытие. Используются во внутренних помещениях с нормальной влажностью.
Белые	Такой нагель с цинковым покрытием. Используется в любых условиях внутри и снаружи здания.
Желтые	С покрытием из желтого цинка. Чаще используется такой шуруп для газобетона или внутри помещения.

Совет: Все эти модели монтируются лишь в заранее просверленное и правильно подготовленное отверстие.

Параметры деталей

Характеристики черных саморезов по бетону

Выбирая шурупы по бетону, размеры их необходимо подбирать согласно прикладываемой нагрузке.

Например:

• при креплении шкафа, вес которого пять килограмм, можно использовать шуруп с размерами 3 х 25 мм, где 3 – диаметр стержня, 25 – его длина;
• для крепления предмета массой 100 кг, размеры самореза лучше брать 10 х 160 мм;
• С размерами шурупов, в зависимости от их вида, можно познакомиться из таблицы:

Нагель для бетона	Диаметры, мм	Длина, мм	Масса 1 штуки, гр.
Черный	7,5	52; 72; 92; 112; 132; 152; 182; 202	От 10 до 36,2
Белый	2,5; 3; 3,5	10; 12; 13; 16; 20; 25; 30; 40; 45	От 0,3 до 1,6
Желтый	2,5; 3; 3,5	10; 12; 13; 16; 20; 25; 30; 40; 45	От 0,3 до 1,9

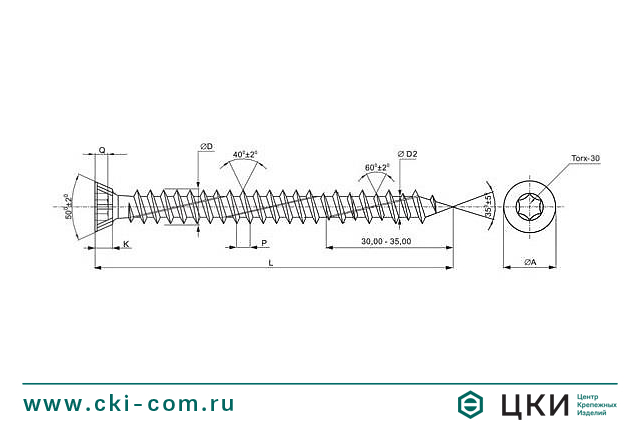

Общий вид нагеля по бетону

Нагели для бетона изготавливаются по разработанным государственным стандартам – ГОСТ 1146-80. При заказе крепежа указываются размеры одной детали и общая масса всех элементов.

Выбор крепежа

Перед тем, как вкрутить в бетонную стену шуруп, необходимо правильно выбрать сам крепежный элемент и диаметр сверла.

По внешнему виду анкерный саморез по бетону от простых шурупов практически не отличается. Но существуют некоторые особые характеристики, которые обязательно должны иметь изделия, подходящие для монтажа своими руками в бетонные поверхности.

К ним относятся:

• Шуруп по бетону нагель должен выполняться из высококачественной стали;
• Тип шляпки и форма головки. Это зависит от инструмента, планируемого использовать, при вкручивании метиза. Например, шлицы «крест» и «звезда» подойдут для шуруповерта и отвертки. Такие шляпки удобно применять, когда необходимо прилагать большие усилия при закручивании самореза в бетонную стену;
• Обязательно острым должен быть конец нагеля;
• Шурупы должны иметь антикоррозийное покрытие, иначе они быстро поржавеют, что станет причиной распространения коррозии на армирующий каркас, при его наличии в стене.

Можно ли просверлить бетонную стену шуруповертом или электрической дрелью? На самом деле, не стоит портить свой инструмент.

Найдите перфоратор и не мучайтесь, а в крайнем случае правильно подберите сверло, с учетом таких критериев:

• Диаметр инструмента должен быть меньше сечения метиза на 2-3 мм;
• Допускается использовать универсальное сверло для электродрели;
• Стоимости изделия. Больше всего цена анкеров рамного и клинового типов. Их имеет смысл приобретать, если на деталь будет оказываться довольно большая нагрузка. В остальных случаях достаточно купить недорогие саморезы, используемые для бетонных поверхностей;
• При применении ударного инструмента, стоит приобрести специальное сверло с проточками на цилиндрической части хвостика.
• Перед тем как закрутить шуруп в бетонную стену необходимо предварительно рассчитать нагрузку, под которую будет предназначен крепежный элемент. Для этого можно воспользоваться, приведенной ниже, таблицей:

Особенности использования саморезов

Применять такие крепежные элементы достаточно удобно и просто. Инструкция рекомендует перед тем, как вкрутить шуруп в бетонную стену заранее просверлить отверстие.

Перед тем, как вкрутить шуруп в бетон, понадобится:

• Перфоратор, электрическая дрель, шуруповерт;
• Сверло для шуруповерта по бетону;

Совет: Следует иметь в виду, что на вопрос можно ли шуруповертом сверлить бетон, однозначного ответа нет. В этом случае работы следует проводить очень осторожно и только в крайнем случае.

• Обычная отвертка. Ее выбор зависит от формы шлица, нанесенного на головку нагеля. Чаще всего он крестообразный или фигурный, отвертка должна иметь такой же тип;
• Молоток. Иногда саморезы допускается им вбивать в стену. Но только в ситуациях, когда: нет в наличии специального инструмента, для сверления отверстия; не будет на крепеж существенной нагрузки, например, он будет предназначен для крепления картины.

Как вкрутить нагель

Саморезы используются при монтаже пластиковых окон, любых деревянных конструкций, разных профилей, дверной коробки к бетонному или другому основанию. Прежде чем вкрутить по бетону саморез-нагель, просверливается отверстие в стене.

При этом необходимо учитывать, что:

• От края стены расстояние не должно быть меньше 60 мм;
• При монтаже пластикового окна, шаг между крепежными элементами выбирается максимум 60 см;
• При установке алюминиевого или деревянного окна, максимальный шаг между элементами может составлять 70 см.

Далее:

• После сверления отверстия оно очищается от пыли;
• Вставляется дюбель нужного размера. Он может быть пластмассовым или деревянным, главное, чтобы выдерживал крепеж и надежно закреплялся в бетонной стене;
• Вкручивается саморез, как показано на фото.

Совет: Чтобы избежать обламывание самореза, необходимо его правильно вкручивать. Делать это следует аккуратно, не слишком затягивая крепеж. Стоит избегать быстрого вкручивания, что может привести к перегреву головки элемента и ее разрушению.

Используя шуруп для бетона, можно значительно упростить крепление шкафов и других предметов, сделать это быстро и качественно. Промышленность выпускает крепежные элементы любых размеров и типов. А чтобы получить больше информации на эту тему, стоит познакомиться с видео в этой статье.

Определение наилучшего размера биты, необходимой для винта Tapcon

Автор Concrete Decor Staff на

Использование биты оптимального размера важно для получения наиболее подходящего размера и формы отверстия, необходимого для шурупа по бетону Tapcon. Допуск отверстия имеет решающее значение и должен быть достигнут для достижения минимальных значений удерживания. Вот почему определение размера биты, необходимой для винта Tapcon, является обязательным.

При определении наилучшего размера насадки для винта Tapcon необходимо определить два параметра: требуемый диаметр насадки и длину насадки. Эти два размера должны соответствовать размеру Tapcon для достижения требуемых значений удержания.

Диаметр

Размер биты для винта tapcon должен быть немного меньше указанного диаметра tapcon. Бита может быть с прямым хвостовиком, который подходит к патрону типа Джейкобса. Например, патрон, для которого требуется ключ патрона, тип SDS. Для крана большого диаметра можно использовать Spline и SDS Max.

Все биты, используемые для установки винтов Tapcon, должны:

• соответствовать стандартам ANSI B212.15-1994
• имеют твердосплавный наконечник
• для использования в комплекте ударной дрели в режиме удара и вращения

Диаметр выбираемой насадки определяется диаметром устанавливаемого крана:

1. Tapcon 3/16” использует биту 5/32”
2. Tapcon 1/4” использует биту диаметром 3/16”
3. 3/8-дюймовый кран использует 5/16-дюймовый
4. Tapcon 1/2” использует биту 7/16”
5. Tapcon 5/8” использует биту 1/2”
6. Tapcon 3/4” использует биту с твердосплавным наконечником 5/8”

Длина

Длина биты имеет решающее значение. Это связано с различиями в глубине отверстия в основном материале, которая определяется для каждой длины и конкретного применения тапкона, используемого для достижения минимальной глубины анкеровки. Каждый диаметр шурупа Tapcon для бетона имеет минимальную глубину анкеровки для установки, чтобы соответствовать минимальным требованиям к анкеровке.

Для биты, используемой для установки винта Tapcon, важны две длины. К ним относятся: общая длина долота и полезная длина долота. При использовании бита общая длина представляет собой длину бита, измеренную от конца до конца. Полезная длина — это количество сверла, которое можно использовать после того, как сверло вставлено в перфоратор.

Отверстие также должно быть просверлено на глубину, превышающую глубину проникновения шурупа Tapcon в основной материал. Эта дополнительная глубина отверстия позволяет пыли, образующейся в процессе установки, падать туда и обратно.

• Для тапконов диаметром 3/16” и 1/4” отверстие должно быть просверлено минимум на 1/4” глубже, чем может проникнуть винт тапкона
• Для тапконов диаметром 3/8”, 1/2”, 5/8” и 3/4” отверстие должно быть как минимум на 1” глубже, чем тапкон может проникнуть

Остались вопросы по вашему проекту?

• Вопрос*
• У вас есть фотография проекта, которой вы хотели бы поделиться с нами?

  Перетащите файлы сюда или

  Допустимые типы файлов: jpeg, jpg, gif, png, pdf, макс. размер файла: 50 МБ.

  Допустимые форматы: jpeg, jpg, gif, png, pdf

  • Имя
  • Фамилия
  • Ваша роль*
  • Примечание: некоторые вопросы будут опубликованы анонимно с их ответами в конце этой истории, чтобы поделиться с другими читателями.

  Шуруп по бетону S-CSA P 6X60/5/20 ZP

  Шуруп по бетону S-CSA P 6X60/5/20 ZP — Sormat RU Язык

  Выберите язык

  Немецкий

  Английский

  Французский

  Шведский

  Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Узнать больше »

  Главная > Продукты > Анкеры > Шурупы по бетону, S-CSA > S-CSA P Шурупы по бетону, S-CSA > Шуруп по бетону S-CSA P 6X60/5/20 ZP

  Шуруп по бетону S-CSA P 6X60/5/20 ZP

  Скачать Код Сормат 9640071549

  Технические характеристики

  Детали установки

  Длина (L)

  60

  Привод

  T30

  Макс. толщина крепления (T _fix )

  5/20

  Детали установки

  Отверстие в приспособлении (D _f )

  9

  Диаметр отверстия (d _{0 )}

  0002 6

  Минимальная глубина сверления

  65/50

  Глубина сверления (h ₁ )

  65/50

  Номинальная глубина установки (H _{/50002 ном 909040) 0}

  Момент затяжки ( T _inst )

  14

  Детали головки

  Диаметр головки ⌀

  14,5

  Высота головки

  5

  Характеристики

  Основной материал AllБетон с трещинами C20/25Плита пустотная, толщина нижней полки 25 ммБетон без трещин C20/25	Расчетное время прибытия	Тип нагрузки	Глубина посадки (h nom )	Направление нагрузки	Значение нагрузки
  Бетон без трещин C20/25	Да	N Рек.	55 мм		4,5 кН
  Бетон без трещин C20/25	Да	В Рек.	55 мм		5,6 кН
  Бетон с трещинами C20/25	Да	N Рек.	55 мм		2,1 кН
  Бетон с трещинами C20/25	Да	В Рек.	55 мм		4,5 кН
  Бетон без трещин C20/25	Да	N Рек.	40 мм		1,7 кН
  Бетон без трещин C20/25	Да	В Рек.	40 мм		5,4 кН
  Бетон с трещинами C20/25	Да	N Рек. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
