Ширина профлиста для крыши: Как подобрать профлист для кровли? Основные правила

толщина, длина и ширина, необходимый уклон

Холоднокатаные листы гофрированной формы производят с полимерным слоем или без защитного покрытия. Разнообразие габаритов позволяет выбрать оптимальный размер профлиста для крыши и применить его в каждом отдельном случае. Изделия бывают с волнами квадратной, круглой, трапециевидной формы, материал различают по ширине, высоте гофры, основе и виду предохраняющей пленки.

Содержание

1. Что такое профлист
2. Маркировка и разновидности
3. Зависимость характеристик профлиста от формы профиля
4. Необходимый уклон кровли
5. Толщина, длина и ширина профлиста
6. Популярные формы и модели

Что такое профлист

Профилированные изделия листовой формы из металла выпускают методом холодного проката на заводах. Жесткость обеспечивают за счет стального основания, а тиснение придает твердость материалу без увеличения веса. Привлекательность придают красочным покрытием, а защитная пленка на поверхности повышает устойчивость к действию негативных факторов.

Эксплуатационные свойства зависят от показателей:

• толщины оцинкованного слоя и основы;
• вида применяемого полимера;
• толщины полимерной пленки;
• расстояния между волнами.

Различные виды профнастила для кровли производят за два этапа. На первой стадии металлические оцинкованные пластины прокатывают между вальцами, в результате поверхность становится гофрированной и получаются повторяющиеся волны. Используют сталь с лакокрасочным, полимерным покрытием, цвет которого регулируют по каталогу RAL, в иных случаях применяют материал без пленки.

Разновидности слоев из полимеров:

• АК — акрилатный;
• РЕ — полиэфирный;
• PVC — пластиэзолевый;
• PVDF — поливинилиденфторидный;
• PUR — полиуретановый.

Вторая операция заключается в порезке материала, в результате чего получают требуемые размеры профлиста для кровли. Ширину и длину изделий определяет государственный стандарт, либо габариты выполняют по заказу клиента.

Достоинства и недостатки профнастила:

• простота проектирования, установки в монтажное положение;
• скрывает неровности поверхности;
• длина листа (до 12 метров) позволяет покрывать длинные кровли без стыковки;
• надежно сопротивляется разрушению от коррозии, длительный срок службы;
• большой выбор цветов;
• небольшой вес позволяет уменьшить сечение стропил и толщину стен.

К минусам профнастила применения относят высокое звучание при попадании дождевых капель, появлении птиц. Эффект устраняют монтажом защитного слоя от шума в виде минеральной ваты или другого подобного материала. При разрезе листа наблюдается повреждение предохраняющей пленки, такое место ослаблено и подвергается коррозии.

Маркировка и разновидности

Производят и сортируют по размерам профнастил для крыши в соответствии со стандартными нормативами ГОСТ 24. 045 – 2010, где регламентируют габариты, толщину и другие параметры гнутых профилированных листов для строительной области.

Маркировка выглядит следующим образом:

• Н — металлические листы с усилением, укладываются на крыши, отличаются большой несущей способностью;
• НС — универсальная продукция со стандартной жесткостью, ставят на крыши и стены;
• С — материал применяют в конструкции стен и крыш с малым углом наклона;
• ПК — кровельный материал профильного сечения для покрытий;
• ПГ — специальный гнутый тип, используют в арочных крышах, навесах, ангарах.

Первую разновидность снабжают дополнительными ребрами жесткости. Марку ПК ставят в качестве экономного кровельного покрытия для крыш и навесов с малой нагрузкой и небольшой квадратурой.

Производители предлагают на рынке:

• профилированные листы из стали без покрытия;
• плоские разновидности без перфорации;
• изделия с горячеоцинкованным слоем и дополнительной защитой или без нее;
• формованные пластины из хромоникелевого железа, меди, алюминия;
• тисненые листы особого назначения (специальная перфорация, тиснение, выгибание).

Профнастил первого вида мало востребован из-за недостаточного сопротивления коррозии, его можно приваривать к несущим балкам, т.к. в результате не нарушается покрывающий слой. Плоские листы также применяют для кровельного покрытия дома, но редко.

Зависимость характеристик профлиста от формы профиля

Показатели длины (рабочей) и высоты волны, толщины листа приводятся в наименовании марки. Например, обозначение Н75 – 1200 – 05 К говорит о том, что это усиленный дополнительно стальной лист, высота которого 75 мм, длина 1200 мм, толщина составляет 0,5 мм и предусмотрены сливные канавки. Несущую способность всех стандартных видов находят по таблицам строительных справочников. Величина сопротивления зависит от толщины металла и формы профиля, которая бывает полукруглой, трапецеидальной.

Основные параметры:

• высота гофры — от 8 до 51 мм и более;
• толщина металла — от 0,3 до 1,5 мм.

Профлист кровельный размера волны 8 – 20 мм применяют для стен, ворот, заборов. Любой тип с высотой от 20 мм применяют для кровельного настила. Высоту 44 – 56 мм ставят на крыши с существенной статической, снеговой и ветровой нагрузкой, а листы с размером больше 57 мм применяют в качестве несъемной опалубки под монолитные участки из бетона кровельного покрытия. К категории несущего материала относят марки Н60 – Н100 мм.

Опорные характеристики повышаются с увеличением размера волны, при этом полезная площадь изделия уменьшается.

Для проверки соответствия геометрических показателей каждой разновидности гофры есть специальные таблицы, где приводят параметры соответствия с учетом формы. Допускаются неточности, которые должны находиться в допустимых указанных пределах. Проверка не касается толщины стали в местах перегибов волны.

Ширина полок по краям листа допускает разницу не больше 2 мм, а более узкие варианты отмечают маркировочной полосой по двум сторонам изделия. Серповидность по длине не должна превышать 1 мм на каждый метр при протяженности листа до 6 м. На более длинных листах допускают 1,5 мм на 1 метр.

Волнистость покрытия на плоских участках листа не превышает 1,5 мм, бугристость боковых полок не более трех миллиметров. Не должно быть перекосов профиля.

Необходимый уклон кровли

Производители дают гарантию, что профнастил хорошо работает в условиях уклона крыши более 12°, при этом максимальный наклон может составлять 70° и больше. По нормам СНиП рекомендуемый угол нормируется на уровне 20° как самый рациональный вариант. Для покрытия кровли со средним углом наклона (15 – 35°) часто берут марку С21. Высота волны составляет 21 мм, а толщина профлиста для кровли 0,8 мм, предусмотрены капиллярные желоба для отвода жидкости.

На плоские кровли ставят несущие разновидности марки Н60 – Н75, листы имеют высокую степень сопротивления статическим усилиям. Минимальный уклон задерживает воду, она отводится медленнее. Внимание уделяют небольшим стыкам и щелям, куда может просочиться влага. Места нахлеста листов друг на друга уплотняют кровельными герметичными составами.

Разновидности крыш:

• к плоским относят покрытия, которые наклонены под углом не больше 5°;
• скатные — больше 20°.

На скатах большого уклона применяют утонченные изделия марки С8 – С12. Давление от снега на листы минимальное, вода и влага от подтаивания легко удаляются за пределы покрытия. У материала снижена несущая характеристика, с тонким профлистом работать труднее. К кровлям с небольшим уклоном относят те, что имеют склон меньше 25°, к среднему уклону — до 40°, крутыми считают настилы под углом больше 40°.

Плоские крыши строят с усиленными стропилами, которые могут выдержать большой вес, а скатные предполагают экономию древесины на каркасе кровли. Для настилов с небольшим наклоном выбирают профлист с высокой воной, который стоит дороже материала с небольшой высотой гребня, что идет на скатные кровли.

Минимальный уклон кровли из профлиста определяют с учетом ветрового давления, поэтому при выборе угла учитывают климатические особенности и расчетную силу ветра в регионе строительства. Принимают во внимание массу утеплителя, вес профнастила, обрешетки, стропил. Поперечный нахлест увеличивается при снижении угла наклона, при показателе до 15° заход верхнего листа на нижний составляет 20 – 25 см.

Толщина, длина и ширина профлиста

Листы выпускают не длиннее 12 метров. Размеры листа профнастила для крыши одни производители нарезают кратно 0,5 метра, а другие — одному метру. Точность порезки зависит от качества станков. Покупатель заказывает требуемую длину по расчету, чтобы не расходовать лишний материал.

Чаще на кровлю устанавливают материал толщиной 0,4 – 0,5 мм. Полосы получают жестокость и прочность за счет гофры, поэтому в стандартных случаях такого размера достаточно. Отклонения по толщине в соответствии с ГОСТом допускают на уровне ± 0,06 мм.

Размеры листов:

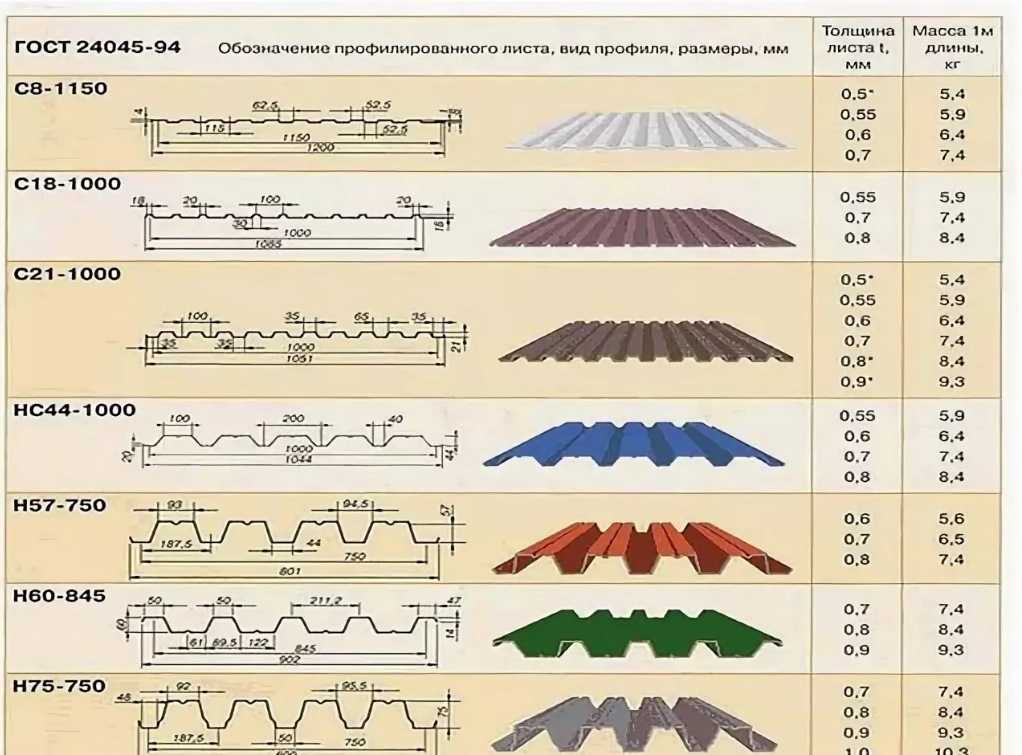

• Н57-750-0,6 — ширина 750 мм, толщина 0,6—0,8 мм, вес погонного метра от 5,6 до 7,4 кг;
• Н60-845-0,7 — ширина 848 мм, толщина 0,7—0,9 мм, вес — 7,4 – 9,3 кг;
• Н57-750-0,6 — ширина 750 мм, толщина 0,7—0,9 мм, вес — 6,2 – 8,3 кг;
• Н114-600-0,8 — ширина: 750 мм, толщина 0,8—1,0 мм, вес — 10,2 – 14,1 кг;
• С21-1000 — ширина 1250 мм, толщина 0,55 – 0,77 мм, вес — 5,95 – 7,38 кг;
• С44 1000 — ширина 1250 мм, толщина листа 0,72 – 0,83 мм, вес — 7,42 – 8,42 кг;
• С15-11,5 — ширина 1250 мм, толщина 0,6 – 0,75 мм, вес — 5,9 – 7,45 кг.

Профнастил производят по ГОСТ или применяют технические условия ТУ 1122.002.4283 – 1965. Ширина профлиста для крыши меняется при увеличении или уменьшении высоты волны, поэтому полезный размер всегда отличается у разных типов. При заказе нужно учитывать полезную ширину, чтобы не докупать недостающие листы. Общую ширину используют при определении стоимости при покупке.

Количество листов зависит и от перехлеста по ширине, который делают на 1 волну, поэтому нужно знать ее габариты. Размер по ширине колеблется в пределах 750 – 1250 мм в зависимости от производителя.

Популярные формы и модели

Модификаций профнастила выпускают много, но есть классические разновидности, которые чаще всего используют при монтаже кровельного покрытия.

Популярные модели:

• С18. Применяют на скатных крышах с уклоном от 20°. Материал имеет узкие волны и широкие полочки, из-за чего получает средние показатели прочности. Выпускают оцинкованными или применяют полимерное покрытие.
• С8 и С10. На кровлях ставят со сплошной обрешеткой из панелей OSB. Материал используют из-за невысокой стоимости, применяют с покрытием или устанавливают листы с горячим цинкованием.
• С21. Прочный материал имеет среднюю ширину гофры и высоту. Хорошо работает в качестве кровельного покрытия, требует шага обрешетки не меньше 30 и не больше 65 см.
• Н57. Жесткие листы ставят на плоские крыши и применяют для несъемной опалубки перекрытия. Используют материал с цветным покрытием, что улучшает внешний вид дома.
• НС44. НС35. Гофрированные панели применяют во всех строительных работах, где требуется установка профлиста. Их относят к универсальному виду.

Для выбора модели и формы существуют каталоги производителей. Листы приобретают в соответствии с условиями эксплуатации и характеристиками материала.

Расчет стальных листов на крышу

Профнастил – популярный материал для кровли, практичный и долговечный при условии правильного выбора марки и грамотного монтажа. Высота волны профлиста и его толщина зависят от угла наклона ската, площади кровли, климатических условий региона.

Виды профлиста для крыши

Многие производители при изготовлении этой продукции руководствуются ТУ, но оптимальными характеристиками обладают изделия, соответствующие ГОСТу 24045-94. Этот стандарт регламентирует качество сырьевого материала (оцинкованного листа), точность размеров гофры листов профнастила, правила маркировки, состояние поверхности, условия хранения, процессы упаковки и перевозки. В соответствии с этим стандартом, выделяют:

• «С» – стеновой настил. Экономичный вариант, применяемый для вертикальных конструкций и редко – в качестве кровельного материала. С10 – наиболее дешевый материал, используется для сайдинга, но может служить в качестве кровельного покрытия для небольшого дачного дома с крутыми скатами и сплошной обрешеткой;
• «Н» – профлист с высокой несущей способностью. Часто этот материал имеет дополнительные ребра жесткости. Применяется для плоских эксплуатируемых кровель;
• «НС» – универсальный вид профнастила, применяемый и для крыш, и для вертикальных конструкций.

Цинковое покрытие, толщина которого соответствует ГОСТу, обеспечивает срок службы 15-20 лет без ржавчины. Такие листы чаще всего используют для хозпостроек. Для жилых домов применяется продукция с полимерным декоративно-защитным покрытием, которое повышает не только эстетические качества, но и эксплуатационный период (примерно в 2 раза, что зависит от типа покрытия). Наиболее распространенные: полиэстеровые, пластоизолевые, пураловые, ПВДФ.

Расчет листов профнастила на крышу

Наиболее просто определить приблизительное количество профнастила для крыш с прямоугольными скатами.

Расчет профлиста на крышу в горизонтальном ряду

• Определяют ширину ската.
• Вычисляют полезную ширину профлиста, которая равна разнице общей ширины листа и ширины гофра. В современных профилях крайние волны выполняют особым образом, а полезную ширину указывают в маркировке. Если уклон ската не более 10°, то для нахлеста предусматривают две гофры.
• Ширину ската делят на полезную ширину листа, результат округляют в большую сторону.

Для вальмовых и многощипцовых крыш эти вычисления более сложные, а изготовление таких кровель подразумевает большое количество отходов.

Расчет профлиста на кровлю в вертикальном ряду

Для определения количества горизонтальных рядов сумму длины склона крыши и карнизного свеса делят на длину профлиста без нахлеста. Величина свеса для марок «С», кроме С-44, равна 5-10 см, для марок «НС», «Н» и С-44 – 20-30 см.

Как зависит величина нахлеста от угла уклона:

• до 10° – 30 см;
• 10-15° – 20 см и более;
• 15-30° – 15-20 см;
• более 30° – 10-15 см.

Какие бывают размеры профлиста для кровли?

Ширина

Профнастил изготавливают из холоднокатаной оцинкованной тонколистовой стали шириной 1250 мм. После профилирования эта величина изменяется в зависимости от высоты гофры. Чем выше волна, тем меньше ширина готового изделия. Например, для марки С8 этот размер равен 1200 мм, а для Н75 – 800 мм.

Длина

Длина изделий по ГОСТу:

• для марок «Н» и «НС» – 3-12 м, кратная 250 мм;
• для стеновых ограждений «С» и «НС» – 2,4-12 м, кратна 300 мм.

Для сокращения расхода профлиста на кровлю заказчик может договориться с производителем о выпуске изделий, длина которых отличается от нормативной.

Толщина

Эта важная характеристика во многом определяет качество покрытия. Она находится в пределах 0,45-1,2 мм. Чем толще металл, тем выше его прочность и долговечность.
