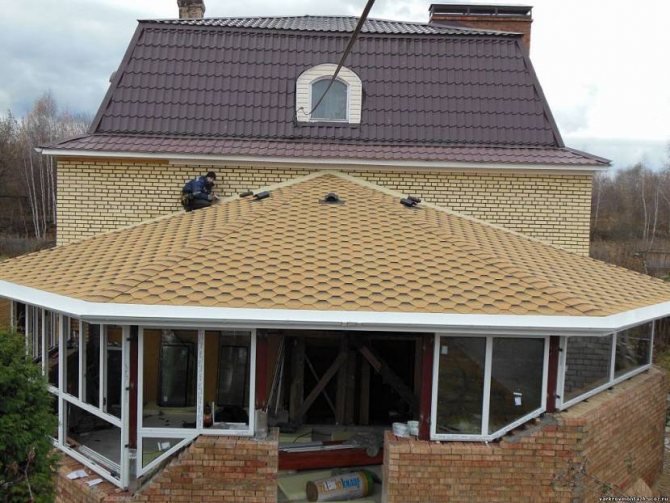

Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

Шатровая крыша используется для:

• частных домов;
• летней беседки;
• открытой кухни на дачном участке;
• отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50^о, что не позволяет снегу задерживаться на кровле.
3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.

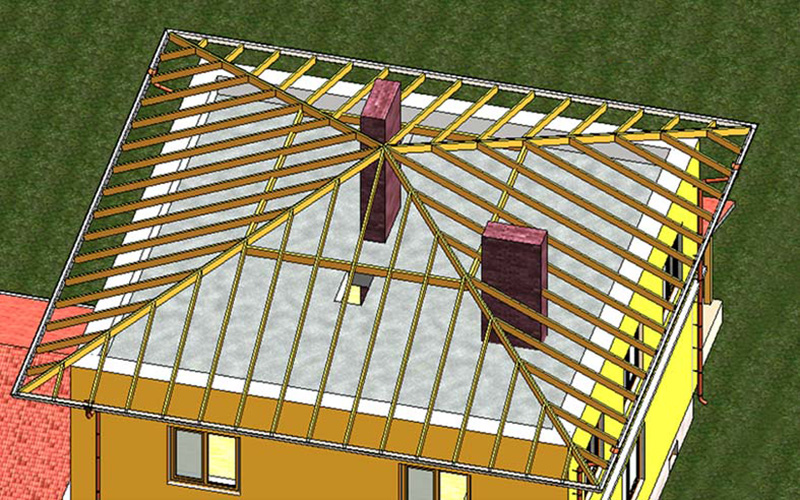

Конструктивные элементы

В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

1. Мауэрлат. Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
2. Лежень. Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
3. Стойки. Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
4. Подкосы. Элементы, заменяющие опорные стойки, их устанавливают под углом 45^о.
5. Ригель. Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
6. Скаты. В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
7. Нарожники. Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
8. Коньковый узел. Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
9. Подскатный прогон. Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
10. Свесы скатов. Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Завершается монтаж шатровой крыши укладкой кровельного материала. Вид кровли выбирается относительно пожеланий заказчика и характерных особенностей материала.

Виды стропильных систем

В конструкции шатровых крыш используются два вида стропильных систем:

• Наслонные. Стропильные ноги имеют верхнюю и нижнюю опору. Применяется такая система только в случае, если существует внутренняя стена в планировке здания. На середине стены монтируется главная центральная опора. В качестве поддержки выступает столб или колонна, которая устанавливается на чердачное перекрытие из железобетона.
• Висячие. В такой системе стропила имеют только нижнюю опору. Применяется конструкция при отсутствии центральной стены,т.к. монтировать столб не представляется возможным.

Выбор типа стропильной системы влияет на дальнейшую установку всех составляющих крыши. В основном в строительстве частных домов используют наклонную систему, так как висячие стропила довольно сложные в исполнении. К тому же ремонт и замену прогнивших элементов крыши проще выполнить при наслонной схеме.

При возведении четырехскатной крыши с углом наклона кровли равном 40^о и больше, монтируется наслонная стропильная система.

Вы планируете делать шатровую крышу для дома?

Технология сооружения шатровых кровельных конструкций своими руками

Для качественного монтажа шатровой крыши нужно иметь опыт возведения стропильных систем, потому что работа должна быть выполнена четко и грамотно. При этом необходимы навыки использования электроинструментов. В первую очередь проводится расчет всех элементов конструкции, выбирается подходящее сечение и размер.

В расчете учитывается форма строения, ветровые нагрузки в регионе строительства и средний вес снега, а также возможность устройства жилого пространства под кровлей. После проведенных расчетов и закупки необходимых строительных материалов и инструментов можно приступать к монтажу.

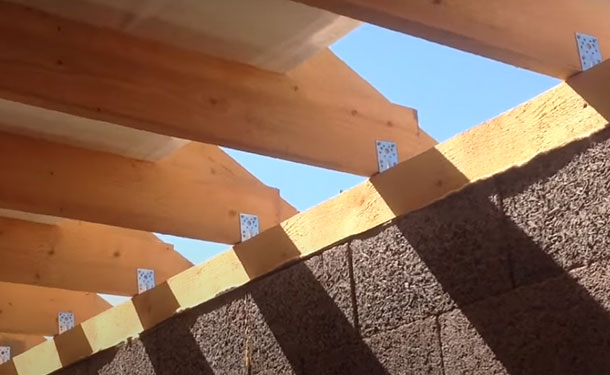

Устройство мауэрлата

Для деревянного строения устройство мауэрлата делать необязательно, так как стропила укладываются на верхнюю обвязку сруба. При возведении крыши для кирпичного или бетонного здания сначала производится укладка стяжки, в которую монтируют специальные шпильки для дальнейшего крепления опорного бруса.

Затем укладывается гидроизоляция, чаще всего используют слой рубероида. На изоляцию кладут мауэрлат и закрепляют его шпильками. Брус соединяется с лежнем для обеспечения стабильной связки. Вся конструкция крепится с помощью болтов, а угловые части укрепляются скобами. По поверхности мауэрлата проводится разметка для последующей установки элементов крыши.

По периметру стены укладывают бортик толщиной в один кирпич, он компенсирует силу распирания.

Если план сооружения имеет большие габариты, то при расчетах учитываются деревянные балки перекрытия. Их кладут сверху на мауэрлат от одного края здания до другого. К торцевым частям балок с определенным шагом крепятся короткие выноса, которые образуют свесы над противоположными стенами. Для домов небольшой площади предварительное устройство балок необязательно.

Установка опоры и вальмовых стропилин

На этом этапе проводится монтаж центральной опоры для обеспечения четкости сборки остальных элементов. Впоследствии опора демонтируется и стропильная система будет держаться самостоятельно. Стропила изготавливаются по наслонному методу. Верхняя часть доски прикрепляется к центральной стойке, производится врубка с учетом угла ската крыши.

Далее по такому же принципу устанавливаются пара противоположных стропил, для установки их крест-накрест с предыдущим комплектом. Верхние концы спиливаются, закрепляются гвоздями и укрепляются уголками. Этот этап особенно важен при возведении конструкции. Если все было рассчитано и установлено правильно, в дальнейшем не возникнет проблем, и исправления не понадобятся.

Карниз устраивается по периметру здания и крепится за наружные концы балок и перпендикулярных выносов.

Монтаж диагональных стропилин

В любом углу полученного каркаса выбирается место установки диагонального бруса и делается отметка. Брус должен иметь толщину равную размерам вальмовых элементов. Его прикладывают к коньковому узлу и делают вертикальный спил на верхнем конце. Другой конец диагональной стропильной ноги укладывается и прикрепляется на мауэрлат уголками или присоединяется к карнизу.

Так же устанавливаются остальные стропила по диагонали. Нижние концы брусьев выступают за пределы контура здания, не менее чем на 50 см, если карниз не был установлен. При нехватке длины к концам стропил прикручивают дополнительные доски, которые называют кобылками. Они делаются меньшего размера и крепятся к верхней грани наклонного бруса.

Монтаж нарожников

На последнем этапе монтируются нарожники, используя принцип крепления стропил. Также брусья подрезаются с обеих сторон и одним концом укладываются на опорную ось, другим — на мауэрлат. При этом нарожники также выступают за границу стен на 50 см, образуя прямую линию с концами стропил. Свес карниза необходим для отвода воды дальше от стен строения.

Под нарожниками посередине монтируются опорные стойки. Они нужны для дополнительной жесткости конструкции. Верхним концом опоры крепятся к нижней грани нарожников, а другим концом упираются в деревянные балки. При отсутствии балок устанавливаются подмости, они скрепляют противоположные вальмовые стропила между собой.

У шатровой крыши есть несколько вариантов исполнения в зависимости от величины здания, угла наклона кровли, конструктивных особенностей дома и пожеланий заказчика. Но принцип устройства остается неизменным. Шатровая конструкция имеет основной признак — это симметричность боковых скатов, что делает крышу оригинальным украшением внешнего вида сооружения.

Популярное

: общие типы и преимущества

Кэти Бартон | Опубликовано 4 июля 2022 г.

Купить

Вальмовая крыша имеет конструкцию, при которой все четыре стороны крыши скатываются. Он самоподдерживающийся, что делает его одним из самых конструктивно прочных и ветроустойчивых типов крыш.

Но существует более одного типа вальмовой крыши, что может привести к путанице. Кроме того, в некоторых домах используется комбинация вальмовой и двускатной крыш.

Если вы планируете установить в своем доме четырехскатную крышу, вот что вам следует знать.

Обзор конструкции вальмовой крыши

Все стороны вальмовой крыши наклонены вниз. В квадратных домах четыре стороны вальмовой крыши образуют вершину. В прямоугольных домах стороны вальмовой крыши сходятся, образуя конек.

Шаг вальмовой крыши может варьироваться в зависимости от стиля.

Некоторые стили имитируют форму пирамиды, в то время как другие представляют собой смесь вальмовых крыш с другими типами, такими как двускатная.

5 Наиболее распространенные типы вальмовых крыш

Шатровые крыши могут принимать различные формы и размеры. Вот наиболее распространенные типы:

1. Стандартная четырехскатная крыша — традиционная четырехскатная крыша на прямоугольном доме с четырьмя наклонными сторонами, которые сходятся на коньке.

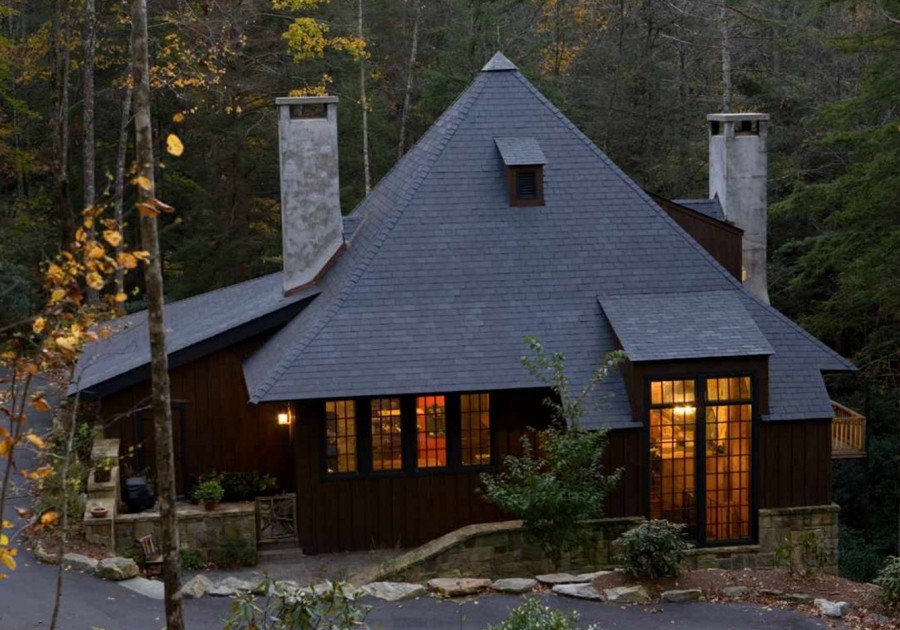

2. Шатровая крыша в форме пирамиды – Шатровая крыша в форме пирамиды – это то, что вы увидите на квадратных строениях. У него четыре равные стороны, которые сходятся в одной точке.
3. Шатровая и ендовная крыша – Шатровая ендовная крыша возникает, когда дом имеет Т-образную или L-образную форму, а не стандартный прямоугольник. У этой крыши есть долина, где сходятся несколько шатровых крыш.
4. Полувальмовая – полувальмовая или полувальмовая крыша сочетает в себе стили двускатной и шатровой крыш. Крыша начинается с двускатной конструкции, но верхние точки шатровые.
5. Голландская двускатная крыша – Голландская двускатная крыша представляет собой вальмовую крышу с фронтоном наверху.

Шатровая крыша или двускатная крыша

Двускатная крыша является наиболее простой конструкцией крыши. Он имеет две ровные стороны, образующие вершину посередине.

Двускатные крыши — самые простые в строительстве и, следовательно, одни из самых дешевых вариантов. Поскольку эти крыши скатные и не имеют плоских участков, они идеально подходят для районов с сильным дождем или снегом.

Посмотреть в галерее

Шатровые крыши хорошо себя чувствуют в экстремальных климатических условиях. Их конструкция делает их самоподдерживающимися и лучшим выбором для кровли при сильном ветре и ураганах. И, поскольку они эстетичны, они могут повысить привлекательность бордюра.

Какими бы замечательными они ни были, у них есть два потенциальных недостатка. Во-первых, четырехскатные крыши дороже двускатных. Во-вторых, так как у них больше швов, у них больше шансов протекать.

Шатровая крыша может быть лучшим вариантом, если вы живете в районе, где часто бывают сильные ветры. С другой стороны, двускатная крыша лучше, если вы не беспокоитесь о сильном ветре и хотите что-то простое в обслуживании.

Шатровая крыша против вальмовой крыши

Некоторые путают четырехскатную крышу с двускатной, но это не одно и то же. Вальмовая крыша представляет собой двускатную конструкцию с двумя симметричными скатами с обеих сторон. Верхний склон обычно пологий, а нижний — крутой.

Посмотреть в галерее

Вальмовые крыши прекрасно отводят воду от дома, но не подходят для районов с сильным снегопадом. Они также не так устойчивы к ветру, как четырехскатные крыши.

Вальмовая и вальмовая крыши максимально увеличивают пространство чердака. Но четырехскатная крыша — лучший выбор, если вы живете в экстремальном климате.

Плюсы и минусы вальмовой крыши

Существует много типов вальмовых крыш, и они подходят для всех типов домов. Если вы рассматриваете вальмовую крышу для своего дома, вот ее плюсы и минусы:

Плюсы вальмовой крыши:

• Эстетика – Вальмовые крыши имеют множество вариаций, и почти все они добавят привлекательности вашему дому. твой дом.
• Самонесущая конструкция . Поскольку вальмовые крыши являются самонесущими, они обладают большей структурной целостностью, чем многие другие типы крыш.
• Идеально подходит для сильного ветра – Конструкция вальмовых крыш помогает им противостоять сильному ветру. Это один из лучших вариантов для районов, подверженных ураганам.
• Превосходный дренаж – Наклон вальмовых крыш предотвращает накопление дождя или снега.

Минусы вальмовой крыши:

• Дороговизна . Иногда сложная конструкция вальмовой крыши может сделать ее намного дороже, чем стандартную двускатную крышу.
• Склонен к утечкам – На вальмовых крышах больше швов, чем на многих других крышах, что повышает вероятность их протекания.

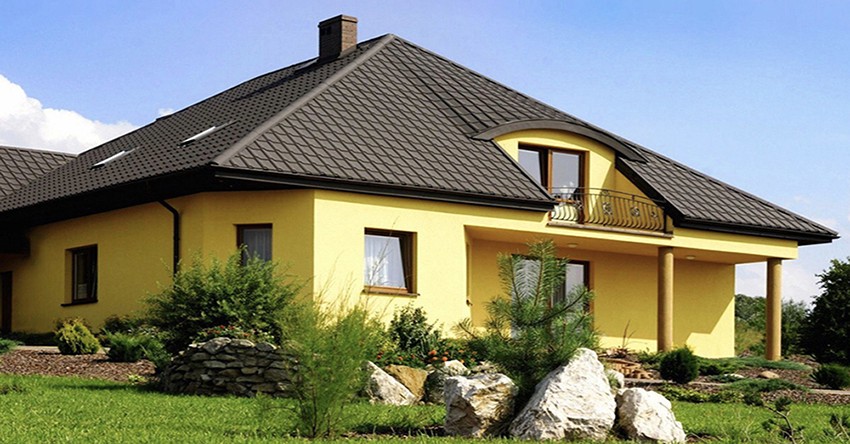

Примеры вальмовых крыш

Если вам нужно вдохновение, вот некоторые из самых популярных стилей вальмовых крыш.

Стандартная четырехскатная крыша дома в островном стиле

Традиционная четырехскатная крыша имеет четыре стороны, которые соединяются с пиком или коньком, в зависимости от формы дома.

Стандартные вальмовые крыши являются одними из самых дешевых в этом стиле, поскольку их конструкция очень проста.

Шатровая и ендовильная крыша на традиционном одноэтажном доме

Шатровые и ендовные крыши состоят из нескольких секций шатровых крыш, которые встречаются и образуют ендовы. Обычно они имеют Т-образную или L-образную форму, но могут варьироваться.

В этом традиционном доме легко увидеть, как соединяются несколько крыш.

Голландская двускатная крыша в деревенском доме

Если вы задумали сделать комбинацию вальмовой и двускатной крыш, вот один из способов сделать это.

Такая крыша называется голландским фронтоном. Он начинается как вальмовая крыша, а затем имеет фронтон наверху. Иногда фронтон небольшой, но в этом случае домовладелец решил разместить большой фронтон в центре.

Часто задаваемые вопросы (FAQ)FAQ

Дома каких типов лучше всего смотрятся с вальмовыми крышами?

Шатровые крыши являются одним из самых универсальных стилей и подходят для любого типа дома. Хотя вы обычно видите шатры на домах в георгианском и французском колониальном стиле, они подходят для любого дома. Вы легко найдете примеры современных, фермерских и деревенских домов с шатровыми крышами.

Почему текут шатры?

Шатровые крыши протекают, потому что они имеют больше швов, чем крыши других стилей, таких как двускатные или двускатные. Чем больше швов в кровле, тем больше шансов на протечки. Убедиться, что ваша крыша закреплена и правильно залита, — это способ номер один предотвратить протечки. Осматривайте крышу ежегодно или после сильных ураганов на наличие повреждений.

Сколько служат вальмовые крыши?

Срок службы вальмовой крыши зависит от используемого материала, вашего климата и того, насколько хорошо вы ухаживаете за крышей. В зависимости от кровельного материала вы можете ожидать, что ухоженная вальмовая крыша прослужит пятьдесят и более лет.

Заключительные мысли

Стандартная вальмовая крыша имеет четыре наклонных стороны, которые сходятся на пике или коньке. Есть несколько вариантов шатровой крыши; некоторые из них сложны и сочетают в себе несколько стилей крыши.

Шатровые крыши отлично подходят для повышения привлекательности дома. Но помимо их очевидной приятной эстетики, они также являются самонесущими и являются одной из лучших крыш для районов с сильным ветром и подверженных ураганам. Самый большой недостаток вальмовых крыш заключается в том, что они с большей вероятностью протекают, поскольку имеют дополнительные швы.

Руководство по вальмовым крышам

Несмотря на то, что существует множество вариантов стиля и материалов вальмовой крыши, основная форма этого типа состоит из четырех наклонных сторон, которые встречаются посередине на одном горизонтальном коньке. Шатровые крыши сегодня являются одними из самых популярных стилей крыш в США, как правило, вторым по распространенности стилем после двускатной крыши в зависимости от географического региона.

Шатровые крыши стали обычным явлением в домах Северной Америки с начала 1700-х годов из-за их связи с британскими архитектурными стилями. Считается, что самой старой конструкцией вальмовой крыши в Соединенных Штатах является Блок-Хаус в Клеймонте, штат Делавэр, который был построен в 1654 году.

Дома в георгианском стиле в Средней Атлантике и на юге часто имеют кирпичный фасад с прямоугольной шатровой крышей, которая является наиболее типичной формой для этого стиля. Шатровые крыши также встречаются в домах на южных плантациях, особенно во французском колониальном или французском креольском стиле. На юге вальмовые крыши часто строят с глубоким свесом, чтобы затенить стены или закрыть крыльцо. С 1890-х по 1930-е годы стали популярны американские дома в стиле «четыре квадрата», простой и простой архитектурный стиль, и почти всегда они имели четырехскатную крышу. В 19В 50-х годах шатры были обычным явлением в домах в стиле ранчо. Большинство беседок имеют вальмовую крышу, часто с несколькими вальмами восьмиугольной или шестиугольной формы.

Преимущества вальмовой крыши

Когда вы оцениваете стили крыши для индивидуального или полуиндивидуального дома, вы, вероятно, начнете с эстетики. Проконсультируйтесь со своим архитектором или строителем, чтобы получить индивидуальный совет по выбору лучшего стиля крыши для дома, который вы строите.

Ниже приведены шесть преимуществ вальмовой крыши:

• Визуально привлекательна и дополняет практически любой стиль дома.
• Имеет тенденцию быть более прочной и устойчивой, чем другие крыши, из-за внутреннего наклона всех четырех сторон.
• Хороший выбор для районов с сильным ветром и ураганами из-за меньшего шага, самоподдерживающейся конструкции и меньшей площади поверхности.
• Идеально подходит для районов с сильным дождем, льдом и снегом, так как наклонные стороны облегчают сток.
• В зависимости от высоты ската в вальмовой крыше можно разместить мансардные окна, создающие мансардное жилое пространство.
• Энергоэффективный, так как четыре стороны крыши защищают дом от чрезмерной жары летом и от сильного снега зимой.

Недостатки вальмовой крыши

Несмотря на свою популярность, выбор вальмовой крыши, а не двускатной или другого стиля, имеет некоторые недостатки, например:

• Это означает, что требуется больше материалов, и это может занять больше времени. Это делает этот вариант более дорогим.
• Шатровая крыша обычно имеет меньший уклон, чем двускатная крыша, что делает добавление внутреннего жилого пространства на чердаке немного менее привлекательным. Чаще можно увидеть чердачное хранилище под вальмовой крышей, а не спальню или бонусную комнату.
• В зависимости от типа вальмовой крыши она может протекать. Долины крыши и соединения наклонных сторон крыши могут способствовать проникновению воды, поэтому важно убедиться, что крыша установлена ​​с гидроизоляцией и надлежащей гидроизоляцией.

Варианты материалов для вальмовой крыши

Несмотря на то, что долговечность вальмовой крыши является главной привлекательной чертой этого стиля, ее срок службы частично зависит от погодных условий в вашем районе, правильной установки, обслуживания и выбранных вами материалов. Шатровые крыши могут прослужить до 50 лет, если их проверять не реже одного раза в год и после ураганов на наличие мусора и повреждений.

Шатровые крыши могут быть изготовлены из битумной черепицы, металла или черепицы. Металлическая или глиняная черепица, как правило, обеспечивает наибольшую долговечность.

Архитектурные варианты вальмовой крыши

• Вальмовая. Базовая вальмовая крыша имеет четыре наклонных стороны с треугольниками на двух сторонах и многоугольниками на двух других сторонах, которые встречаются посередине на горизонтальном коньке.
• Бедра и долины. Вальмовая и ендовая крыша имеет более одной секции с наклонными сторонами. Область, где сходятся эти наклонные стороны, называется долиной. Этот тип крыши часто встречается в домах в современном стиле. В долине может образовываться скопление воды после ливня или таяния снега, поэтому важно нанести гидроизоляцию на эту часть крыши и проверить ее на наличие возможных повреждений или утечек.
• Крестовина шатровая. Крестообразная четырехскатная крыша похожа на крестообразную двускатную крышу и включает в себя отдельные вальмовые крыши на разных крыльях дома. Крестовина шатровой крыши будет иметь долину, где встречаются две секции. Различные крылья обычно имеют L-образную или Т-образную форму.
• Пирамидальное бедро. Шатр пирамиды, также иногда называемый павильонной крышей, обычно имеет четыре равные стороны наклонной крыши, которые сходятся в центральной вершине. Стороны вальмовой крыши пирамиды представляют собой треугольники.
• Полушатровые. Полувальмовая крыша имеет две более короткие и две более длинные стороны, а не четыре четных стороны. Более короткие стороны создают карнизы. Преимущество этого стиля крыши, часто называемого двускатной или подрезанной двускатной крышей, заключается в более легком дренаже из водосточных желобов.
• Бедро двускатное. Двухскатная вальмовая крыша имеет крутонаклонную верхнюю часть и пологий нижний участок.
• Капот. Капотная крыша распространена во французской архитектуре, ее часто можно увидеть в Луизиане. Этот стиль крыши имеет двойной скат со всех четырех сторон с более крутым скатом на верхних участках и более пологим скатом на нижних участках. Как правило, нижние скаты нависают над крыльцом или патио, чтобы обеспечить тень. Крутая верхняя часть дает место для чердака или готового чердачного помещения под крышей.
• Голландское двускатное бедро. Голландская двускатная шатровая крыша предлагает больше внутреннего пространства для мансардной спальни или дополнительной комнаты, поскольку она включает в себя фронтон в верхней части крыши, часто со слуховым окном.

Шатровые крыши можно увидеть по всей территории США в жилых домах различных архитектурных стилей. Они предлагают практичное решение в условиях сильного дождя, льда и снега, а также в ветреных или подверженных ураганам районах. Поговорите со своим строителем или архитектором, чтобы узнать, соответствует ли вальмовая крыша вашему стилю, местоположению и бюджету.
