Стропильная система шатровой крыши: принципы сооружения + инструкции

Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций.

Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.

Крыша конвертом – второе название шатровой конструкции, отображающее ее конфигурацию в плане. Строительство шатрового каркаса проводится по правилам, которые регламентирует технология сооружения четырехскатных крыш, но с соблюдением собственной специфики. В конструкции напрочь отсутствует конек как таковой. Его функцию выполняет центральная опора, в вершине которой сходятся все несущие стропильные элементы.

В геометрическом смысле шатровая крыша сложена четырьмя или более равнобедренными треугольниками. Основания треугольников опираются на стены через мауэрлат, верхние венцы или выравнивающие доски. Вершины либо наслоняются на опорный столб, либо упираются друг в дружку.

Выбор способа сооружения

По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:

  • Наслонные – стропилины, имеющие две надежные опоры в верхней и нижней части. Применение наслонных стропильных ног возможно, если в обустраиваемой коробке есть внутренняя стена, на которую водружается центральная опора. Вместо стены может использоваться опорный столб, установленный на подвальное или на чердачное железобетонное перекрытие.
  • Висячие – стропилины, имеющие только одну нижнюю опору. Их устанавливают, если обустраиваемая коробка не обладает внутренней стенкой, а монтаж центрального столба нецелесообразна.

Выбор наслонн

основные разновидности скатов и особенности отделки

Технология устройства крыши при строительстве дома всегда требует к себе особого внимания, так как именно кровля должна защищать сооружение от воздействия горячих лучей солнца и проникновения влажности. Конструкция кровли и стен играет важную роль для гидрозащиты и теплоизоляции, сохраняя в помещение тепло и обеспечивая человеку более уютное проживание. Именно поэтому очень важно разобраться в устройстве крыши.

Особенности устройства крыши

Устройство крыши внешне выглядит как наслоение большого количества кровельного материала, обрешётки, гидроизоляционного материала, контробрешётки, диффузной паропроницаемой плёнки, слоя утеплителя, пароизоляции и декоративной отделки с внешней стороны. Кровля считается довольно сложной конструкцией, и во время монтажа её отдельные детали должны выполняться аккуратно и последовательно. Очень важно следовать всем инструкциям производителя и соблюдать все необходимые правила и нормы.

Даже если вы решили воспользоваться помощью специалистов в обустройстве крыши, лучше всего будет продолжать контролировать все монтажные работы, так как ошибки при монтировании могут быть заметны не сразу. К примеру, плохо увлажнённая пароизоляция вызовет скопление влаги в подкровельном отсеке, а если не следовать технологии установки кровли, то можно сильно нарушить характеристики утеплителя, что приведёт к гниению главных стропильных частей конструкции.

Вид ската кровли

Владельцы частных домов в большинстве случаев создают вальмовую либо двускатную форму кровли. Для возведения такой поверхности потребуется гораздо меньше материалов, а стоить она будет экономичнее, чем остальные разновидности. Существует две основные формы таких скатов:

  • для двускатных крыш характерны скаты в форме прямоугольника;
  • для вальмовой кровли скаты обычно представлены в форме треугольника или же трапеции (она, как правило, равнобедренная).

Некоторые думают, что требования формы материала исполнять вовсе не обязательно, но в этом случае важна суть дела. Многие материалы для кровли обладают формой прямоугольника: металлочерепные листы, шифер и другие материалы. Если скаты не будут обладать строго прямоугольной формой, то материала может не хватить для того, чтобы закрыть клинья. При устройстве вальмовых скатов будет ещё хуже: при неверно выполненной форме строения есть вероятность того, что покрытие просто отойдёт от кровли.

Если лист шифера разрезать на две части, каждая из них будет хорошо встраиваться со своей стороны. Это можно добиться лишь при правильной форме ската. Также на крышу устанавливается дополнительный снегодержатель.

Особые правила:

  1. До начала работы монтирования крыши нужно все элементы оформления оббить специальными оцинкованными листами. Обрешётка при этом должна быть сплошного типа.
  2. Следует придерживаться третьего правила и укладывать брус, который находится ниже остальных на обрешётке, выше всех досок.
  3. Обустраивать кровлю нужно начинать снизу и постепенно идти вверх.
  4. Если пользователь создаёт утеплённую крышу, для этого ему нужно использовать специальные коридоры для циркуляции воздуха,

Гидроизоляция кровли поможет продлить время её использования на много лет вперёд.

Разновидности крыш

Каждый владелец хочет потратить как можно меньше финансов на строительные материалы, при этом, сохранив красивый вид своего дома. Существуют наиболее популярные виды крыш в жилищах:

  • Скатные.
  • Односкатные.
  • Мансардные.
  • Многощипцовые.
  • Купольные.
  • Вальмовые.
  • Двускатные.
  • Полувальмовые.

Плогоскатная форма

Легче всего монтировать именно плогоскатную форму кровли

. Она плоская и опирается на стены постройки. Угол наклона в этом случае минимален и не превышает двух либо трёх процентов. Вода с такой поверхности стекает не очень хорошо, застаивается и в результате начинает протекать внутрь. Следует отметить, что многоэтажные дома с гаражами либо хозяйственные постройки оборудуют именно такой формой крыши.

Существуют и достоинства у такого обустройства крыши. На плоскости можно установить бассейн либо разбить красивый цветник. Некоторые даже могут создать на такой крыши корт для любителей тенниса либо установить на ней тренажёры.

Скатный вид

В большинстве случаев скатную крышу используют именно частники

. Наклон у такой конструкции превышает десять процентов. Такая форма ската на крыше может хорошо подойти для дома как с чердаком, так и без него. Чердак можно утеплить, обжить либо оставить холодным.

Односкатный тип

Если покрытие имеет упор на стены, которые обладают различной высотой, то устройство кровли должно быть односкатным. Такой вариант лучше всего подойдёт для хозяйственной постройки. Для постройки можно использовать разные материалы: такой тип ската привлекает многих. Но недостаток такой конструкции заключается в том, что чердак соорудить будет невозможно.

Двускатная крыша

Можно заметить, что в деревнях дома стараются покрывать именно таким скатом. Два ската опираются на главные стены дома.

Возводить такую крышу очень сложно, и это чаще всего поручается специалистам. Прослужит такая конструкция длительное время. В результате здание выдержит сильные порывы ветра, дождь, сильный снегопад.

Мансардный скат

Мансардный скат считается одной из разновидности двускатной кровли, но у него уклон ломаного типа. Эти изломы помогают увеличить площадь чердака, который также можно превратить в большую мансарду. Возводить такое строение легко и быстро. Именно этим скатом пользуются при создании дач и дорогостоящих загородных домов. Для создания качественной теплоизоляции потолок в мансарде должен быть, как минимум, 2,2 метра или выше.

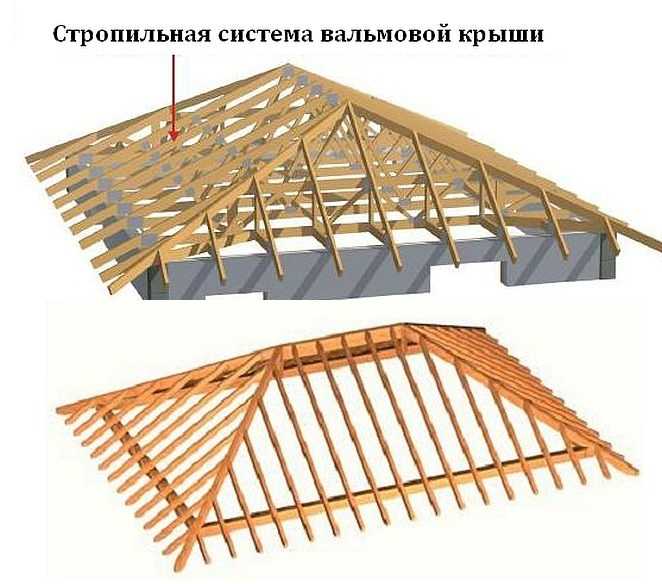

Вальмовое устройство

Нужно внимательно присмотреться к устройству четырёхскатной кровли

. Такая крыша включает в себя четыре ската и называется вальмовой. Два первых ската обладают треугольной формой, а два других представлены в виде равнобедренной трапеции. Треугольные располагаются на фронтах крыши — это и есть вальмы, которые удерживают конструкцию балки. На такой крыше не будут задерживаться ни вода, ни снег.

Наклон в этом случае должен быть не меньше сорока пяти градусов. Мастера советуют устанавливать на вальмовых крышах дополнительные водостоки. Материалы для постройки применяются разные, они могут быть как тяжёлыми, так и лёгкими. Тяжёлые конструкции считаются более надёжными, обеспечивают шумоизоляцию и стабилизируют воздействие на весь дом.

Полувальмовая форма

Скат полувальмовой крыши треугольный и усеченный, наклон у него более ровный, в отличие от трапециевидных крыш. Если у вас в регионе преобладают порывистые ветра со снегом и осадками, то этот вид подойдёт как нельзя лучше.

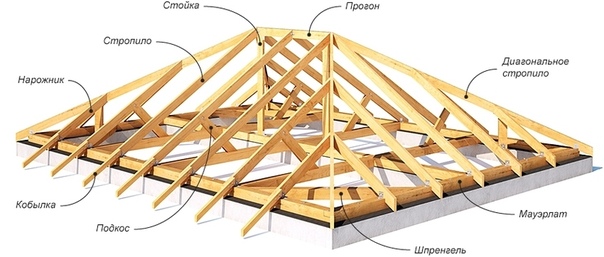

Шатровая крыша

Устройство шатровой крыши выглядит очень необычно. Она считается одним из видов вальмовой. Чаще всего форма скатов треугольная либо квадратная, в редких случаях используют треугольник. Скатов может быть больше двух.

Вершина у скатов такой формы одна. Смотрится кровля очень красиво и интересно. Её укладка требует от специалиста опыта и мастерства.

Многощипцовая

При постройке здания, у которого есть мансарды и дополнительные пристройки, используют многоугольную форму крыши с большим количеством углов как снаружи, так и внутри.

Подобный проект создают и устанавливают только хорошие специалисты. При устройстве ската шалаш крыши нужно повертеть во все стороны в специальной программе, которая поможет спроекировать готовую конструкцию. При этом крыша будет выглядеть красиво и привлекательно.

Купольный тип

Довольно необычная конструкция. В этом случае стены составляют одну пятую от общей высоты дома, а крыша занимает всё оставшееся место. При изготовлении применяют стеклоизол с рубероидом, красивую черепицу (в большинстве случаев битумную). Шалаш крыши нужно покрывается с помощью специального материала.

Этапы установки кровли

Первый этап включает в себя установку стропильной конструкции. До проведения работы проводятся все обязательные расчёты, а также подготавливается сам материал. Все расчёты исходят из показателя уклона крыши. В соответствии с результатами будут определены толщина бруса, тип обрешётки и все остальные элементы.

Однако часто расчёты не проводятся, а размеры самого бруса рассчитываются самостоятельно. Лучше всего применять брус с размером 100 на 50 см, а расстояние между частями строительных пар не должно превышать отрезка в 90 сантиметров.

При наличии в доме мансарды либо другой внутренней комнаты нужно устанавливать дополнительные стойки. Они помогают формировать будущие стены чердака. На стену по всему периметру устанавливаются брусья, которые должны крепиться на ребре. Чтобы создать крепление к стенам, применяют специальные скобы и гвозди.

Если стены дома деревянные, то крепление должно направляться к последнему венцу сруба. В этом случае брусья при устройстве кровли в деревянном доме нужны для обеспечения защиты во внутреннем пространстве. Если деревянных стен в сооружении нет, то проводится укладка брусьями брёвнами по всему периметру крыши. После этого все стропила хорошо крепятся к бревнам. В практике строительства такая обвязка называется мауэрлатом.

Обустройство крыши включает в себя крепёж стропильных ног парами. Крепление стропил нужно выполнять на ровной поверхности. При этом общий угол наклона должен строго доходить до сорока пяти градусов. Если учитывать то, что установка будет проходить по парам, общий угол в итоге будет доходить до девяноста градусов.

Конец стропил считается местом соединения, на котором производится замер участка крепления. Чаще всего это квадрат со стороной, который будет равняться ширине бруса. К примеру, по ширине в 100 сантиметров вниз откладывается 10 сантиметров. По такому же принципу замеряется и второй брус. Затем на двух участках создают высечку половины толщины бруса: это важно для правильной стыковки брусьев друг с другом. Участок стыка по толщине должен доходить до толщины применяемого бруса.

Брусья закрепляются с помощью гвоздей. необходимо помнить о жёсткости стропильной пары, применяя внизу специальные распорки, которые крепятся на стропила либо балки.

Наилучшим вариантом укладки будет одинаковый шаг как балок, так и стропильных ног. По такому принципу крепится первая и последняя пара стропил. Их выравнивают с помощью специального уровня, с целью формирования ровных стропил и двух соответствующих стропильных ног в одном месте.

Затем между двумя парами натягивается верёвка, которая и станет ориентиром для остальных стропильных пар. Процедура повторяется точно так же, как и ранее. Вместе с установкой стропильных пар создаётся каркас для стен дома. Балки монтируются в вертикальном положении в заранее обозначенный участок.

Строительство дома включает в себя применение вертикальных балок. Они прибиваются к балкам перекрытия стропил с помощью скоб и специальных гвоздей. Очень часто встречаются вертикальные стойки на брусе, которые находятся на балках, с помощью которых создаётся простая нижняя обвязка.

Виды и схемы стропильных систем

Проектируя любое жилое строение, архитекторы особое внимание уделяют крыше, так как она выполняет не одну, а сразу несколько функций, в зависимости от ее конструктивных особенностей. Нужно сказать, что далеко не всех будущих домовладельцев удовлетворяет обычная двухскатная крыша, хотя ее можно назвать самой надежной, так как она имеет всего две скатные плоскости и один стык между ними. Многих привлекают более сложные конструкции, которые добавляют строению особую привлекательность и оригинальность. Другие, более практичные домовладельцы, предпочитают мансардные конструкции, которые одновременно способны выполнять роль кровли и второго этажа.

Виды и схемы стропильных систем

Основой любой крыши является индивидуальная стропильная система, имеющая свои конструктивные особенности. Сделать выбор нужного каркаса крыши будет значительно проще, если заранее разобраться какие же виды и схемы стропильных систем используются в строительной практике. После получения подобной информации станет более понятно, насколько сложны такие конструкции в монтаже. Особенно это важно знать, если каркас для крыши предполагается возводить самостоятельно.

Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной «работы» утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

При выборе вида стропильной системы приходится учитывать немало разносторонних критериев

Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

  • Количество осадков в разные периоды года.
  • Направление и средняя скорость ветра в местности, где будет возводиться постройка.
  • Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
  • Разновидность планируемого материала кровельного покрытия.
  • Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

Основные элементы конструкции крыши

Детали и узлы стропильных систем

В зависимости от выбранного вида стропильной системы, используемые элементы конструкции могут значительно разниться, однако, существуют детали, которые присутствуют и в простых, и в сложных системах крыш.

Основные детали стандартной стропильной системы

К основным элементам стропильной системы скатной крыши относятся:

  • Стропильные ноги, формирующие скаты кровли.
  • Мауэрлат — деревянный брус, закрепляемый на стенах дома и служащий для фиксации на нем нижней части стропильных ног.
  • Конек — это стык каркасов двух скатов. Он обычно является самой высокой горизонтальной линией крыши и служит опорой, на которой закрепляются стропила. Конек может быть сформирован стропилами, скрепленными между собой под определенным углом или же зафиксированными на коньковой доске (прогоне).
  • Обрешетка — это рейки или брус, монтируемые на стропила с определенным шагом и служащие основой для настила выбранного кровельного материала.
  • Подпорные элементы, куда можно отнеси лежни, прогоны, стойки, подкосы, стяжки и другие детали, служат для повышения жесткости стропильных ног, поддержки конька, связывания отдельных деталей в общую конструкцию.

Кроме упомянутых деталей конструкции, в нее могут быть включены и другие элементы, функции которых направлены на упрочнение системы и оптимальное распределение нагрузок крыши на стены строения.

Стропильная система подразделяется по нескольким категориям в зависимости от разных особенностей своей конструкции.

Чердачное пространство

Прежде чем перейти к рассмотрению разных видов крыш, стоит разобраться, каким может быть чердачное пространство, так как многие собственники с успехом используют его в качестве хозяйственных и полноценных жилых помещений.

Перед выбором стропильной системы следует сразу определиться, какая роль отводится чердаку

Конструкцию скатных крыш можно разделить на бесчердачные и чердачные. Первый вариант называется именно так оттого, что пространство под крышей имеет небольшую высоту и используется только в качестве утепляющей сверху помещения здания воздушной прослойки. К таким системам обычно относится односкатная крыша или же имеющая несколько скатов, но расположенных под очень незначительным углом.

Чердачная конструкция, имеющая достаточно большую высоту конька, может использоваться по-разному, быть утепленной и неутепленной. К таким вариантам можно отнести мансардный или же двухскатный вариант. Если выбирается кровля с высоким коньком, то в обязательном порядке необходимо учитывать ветровые нагрузки в регионе, где выстроен дом.

Уклон скатов

Чтобы определить оптимальный наклон скатов крыши будущего жилого строения, в первую очередь нужно присмотреться к уже выстроенным малоэтажным соседским домам. Если они стоят уже не один год и стойко выдерживают ветровые нагрузки, то их конструкцию смело можно брать за основу. В том же случае, когда владельцами поставлена цель создать эксклюзивный оригинальный проект, непохожий на стоящие рядом постройки, необходимо ознакомиться с конструктивными и эксплуатационными особенностями различных стропильных систем и произвести соответствующие расчеты.

На рисунке упрощенно показано ветровое воздействие на скатные кровли

Следует учитывать, что от того, насколько велик уклон скатов крыши, зависит изменение касательных и нормальных значений силы ветра — чем круче угол наклона, тем большее значение имеют нормальные силы и меньше касательные. Если крыша пологая, то на конструкцию больше влияет касательная нагрузка ветра, так как увеличивается подъемная сила с подветренной стороны и уменьшается с наветренной.

Консолидированная нагрузка ветра и снега может вынуждать к усилению отдельных элементов стропильной системы

Зимняя снеговая нагрузка тоже должна быть учтена при проектировании кровли. Обычно этот фактор рассматривается в комплексе с ветровой нагрузкой, так как с наветренной стороны снеговая нагрузка будет гораздо ниже, чем с подветренного ската. Кроме этого, на скатах существуют места, где обязательно будет собираться снег, давая большую нагрузку на эту область, поэтому ее следует укрепить дополнительными стропилами.

Уклон скатов крыш может варьироваться от 10 до 60 градусов, и он должен быть выбран не только с учетом консолидированной внешней нагрузки, но и в зависимости от кровельного покрытия, которое планируется использовать. Этот фактор учитывается потому, что кровельные материалы различаются по своей массе, для их закрепления требуется различное количество элементов стропильной системы, а значит, будет разниться и нагрузка на стены дома, и насколько она будет большой, тоже зависит от угла уклона крыши. Немаловажное значение имеют и особенности каждого покрытия по сопротивляемости проникновению влаги – многим кровельным материалам в любом случае необходимо тот или иной уклон для обеспечения свободного схода ливневой воды или тающего снега. Кроме этого, выбирая уклон крыши, нужно заранее продумать то, как будет осуществляться процесс очистки и ремонтных работ на кровле.

Планируя тот или иной угол скатов крыши нужно знать, чем меньше стыков между листами покрытия, и чем они герметичнее, тем меньше можно делать уклон ската, конечно, если не предполагается устроить в чердачном пространстве жилое или хозяйственное помещение.

Если же для покрытия кровли используется материал, состоящий из небольших элементов, например, керамическая черепица, то уклон скатов нужно делать достаточно крутым, чтобы вода никогда не задерживалась на поверхности.

Учитывая вес кровельного материала, нужно знать – чем тяжелее покрытие, тем угол скатов должен быть больше, так как в этом случае нагрузка правильно распределится на стропильную систему и несущие стены.

Для покрытия крыши могут быть использованы следующие материалы: металлическая черепица или профильный лист, оцинкованная сталь, волнистые асбестобетонные и битумно-волокнистые листы, цементная и керамическая черепица, рубероид, мягкая кровля и другие кровельные материалы. Ниже на иллюстрации показаны допустимые углы крутизны скатов для различных типов кровельных покрытий.

Представленная диаграмма поможет определиться с соотношением крутизны скатов и планируемого кровельного материала

Базовые конструкции стропильных систем

В первую очередь стоит рассмотреть базовые виды стропильных систем относительно расположения стен дома, которые применяются во всех конструкциях крыш. Базовые варианты разделяют на наслонную, висячую, а также комбинированную, то есть включающую в свою конструкцию элементы и первого, и второго типа систем.

крепления для стропил

Наслонная система

В постройках, где предусмотрены внутренние несущие стены, чаще устанавливается наслонная стропильная система. Монтировать ее гораздо проще, чем висячую, так как внутренние несущие стены обеспечивают для ее элементов надежную опору, а кроме того, для этой конструкции потребуется меньшее количество материалов.

Типичная схема наслонной конструкции стропильной системы

Для стропил в этой системе определяющей опорной точкой является коньковая доска, на которой они и закрепляются. Безраспорный вид наслонной системы может быть обустроен в трех вариантах:

  • В первом варианте верхняя сторона стропил фиксируется на коньковой опоре, называемой скользящей, а нижняя их сторона закрепляется путем врубки к мауэрлату. Дополнительно стропила в нижней части фиксируется к стене с помощью проволоки или скоб.
Жесткое крепление стропильных ног к мауэрлату
  • Во втором случае стропила в верхней части подрезаются под определенным углом и соединяются между собой при помощи специальных металлических пластин.
Один из вариантов соединения стропильных ног в области конька

Нижний же край стропильных ног крепится к мауэрлату подвижными креплениями.

Скользящие крепления стропильных ног на мауэрлате
  • В третьем варианте стропила жестко скрепляются в верхней части брусками или обработанными досками, расположенными горизонтально, параллельно друг другу с обеих сторон соединенных под углом стропил, а между ними защемляется коньковый прогон.
Схема защемления конькового прогона в верхней точке стропильных ног

В нижней части для закрепления стропил, так же, как и в предыдущем случае, применяются скользящие крепления.

Необходимо пояснить, почему для фиксации стропил на мауэрлате часто используются именно скользящие крепления. Дело в том, что они способны избавить несущие стены от излишнего напряжения, так как стропила не зафиксированы жестко, и при усадке строения они имеют возможность сдвигаться, не деформируя при этом общей конструкции кровельной системы.

Этот вид крепления применяется только в наслонных системах, что также отличает их от висячего варианта.

Однако в некоторых случаях для наслонных стропил применяют распорную систему, в которой нижний конец стропил жестко фиксируется к мауэрлату, а чтобы снять нагрузку со стен в конструкцию встраиваются затяжки и подкосы. Этот вариант и называется комплексным, так как включает в себя элементы наслонной и висячей системы.

Для строительства частных домов чаще всего используется именно наслонная система, поэтому несколько слов следует сказать и о монтажных работах.

  • На выведенные несущие стены дома укладывается гидроизоляционный материал – чаще всего это рубероид.
  • На гидроизоляцию фиксируется с помощью анкерных креплений мауэрлат — это может быть брус большого сечения (например, 120×150 или 150×150 мм).
  • На мауэрлате закрепляются стропила на скользящие или жесткие крепления. Достаточно часто стропила дополнительно фиксируются на внутренней стороне стены с помощью проволочной скрутки. Для этого в стену на расстоянии 250÷300 мм от поверхности мауэрлата вбивается костыль, на который прикручивается проволока, а затем фиксируется на стропильной ноге. Такой крепеж позволит сохранить крышу невредимой во время сильного ветра.
Схема дополнительного крепления стропильной ноги на мауэрлате проволочной скруткой

На схеме цифрами обозначены:

1 — стропило;

2 — мауэрлат;

3 — кирпичная стена;

4 — контррейка;

5 — проволочная скрутка;

6 — крепежный элемент.

  • В верхней части стропила могут быть соединены одним из вышеописанных способов.
  • Для формирования свеса балки перекрытия затяжки или же сами стропильные ноги выводятся за края внешних несущих стен. Такая конструкция позволит защитить стены во время дождя. Ширина свеса должна составлять 500÷600 мм.
  • Далее стропильная система укрепляются подкосами, стойками и прогонами.
Настил из досок сделает выполнение работ более комфортным и безопасным

Перед началом монтажных операций по установке стропильной системы рекомендовано на балки перекрытия хотя бы временно настелить доски.  Это нехитрое приспособление обезопасит проведение работы и сделает их более комфортными.

 Висячая система

Висячая стропильная система монтируется в строениях, где отсутствуют капитальные перегородки внутри здания, а расстояние между боковыми несущими стенами варьируется от 6 до 11 м и более. В этом случае конструкция крыши полностью опирается на несущие стены и дает на них высокую распорную нагрузку. Поэтому, что несколько ослабить напряжение, используются дополнительные скрепляющие горизонтальные элементы, которыми стягиваются стропильные пары — эти детали конструкции называют ригелями или затяжками.

Типичный пример висячей стропильной конструкции

Ригели могут быть закреплены в любом месте по высоте стропил. Их достаточно часто используют в качестве балок чердачного перекрытия, укладывая на мауэрлат.

Варианты конструкций висячей стропильной системы

Для этого вида конструкции стропила изготавливаются из доски сечением примерно в 50×200 мм, но для каждого конкретного строения нужно проводить индивидуальный расчет, который лучше всего доверить специалистам.

  • Первым шагом в этой конструкции на боковые несущие стены монтируется мауэрлат.
  • Далее, стропила в нижней части врезаются в мауэрлат, а верхние могут быть соединены одним из трех способов, описанных выше. Обычно сначала изготавливается одна стропильная пара, которую монтируют на земле, затем ее поднимают на высоту и подгоняют по месту. После этого эту пару используют в качестве шаблона для изготовления остальных пар.
  • После того как будут смонтированы все пары, их по очереди поднимают наверх и устанавливают на мауэрлате, на расстоянии высчитанного шага.
  • Следующим шагом подготавливается коньковый прогон, которым будут связаны отдельные стропильные пары в верхней части. При монтаже прогона очень важно соблюсти расстояние шага между стропильных ног.
  • Далее, на каждую из стропильных пар закрепляются стягивающие доски. Их для жесткости закрепляют с двух сторон стропила и дополнительно фиксируют к мауэрлату специальными металлическими перфорированными уголками.
Соединительный узел на мауэрлате – стропильная нога и стяжки
  • Намётка соединительных узлов стропильной системы обычно проводится гвоздями, но после сборки и выравнивания элементов они жестко фиксируются болтами через металлические пластины и уголки. Только такое крепление сделает конструкцию надежной и прочной.
  • Если расстояние между стенами доходит до 10÷11 м, то систему дополнительно стоит укрепить стойками и откосами.

Как висячая, так и наслонная системы используются в монтаже различных конструкций крыш, которые и будут рассмотрены ниже.

Формы крыш и их стропильные системы

Крыши могут иметь один или несколько скатов, соединенных разными способами. Каждая из конструкций формируется индивидуальной каркасной системой, главными элементами в которой являются стропила. Названия крыш напрямую зависят от их конструкций:

Основные типы конструкций крыш

Так, в зависимости от конкретных условий, от типа и архитектурных особенностей здания применяются следующие конструкции крыш:

  • Односкатная крыша.
  • Плоская.
  • Двускатная конструкция.
  • Вальмовая, четырехскатная.
  • Полувальмовая.
  • Многощипцовая.
  • Шатровая.
  • Ломаная или мансардная крыша.

Теперь зная, как выглядят каждая из видов крыш, стоит разобраться, что они собой представляют, и какую конструкцию стропильной системы имеют.

шуруповерт

Односкатная крыша
Пример односкатной кровли на жилом доме

Как можно понять уже из названия, эта крыша имеет один скат, располагающийся под уклоном. Если строение небольшое по размеру и полностью возводится из кирпича или бетона, то стропила конструкции укладываются на фасадную несущую высокую и на заднюю низкую стену. Если же между фасадом строения и задней стеной расстояние составляет шесть и более метров, то между передней и задней стеной устанавливаются подпорные стойки.

Усиление стропил односкатной крыши стойками и подстропильными ногами

Кроме этого, такие конструкции могут быть сформированы полностью из деревянного бруса или бревен, к этому варианту прибегают в том случае, если стропильная система устанавливается на несущие кирпичные стены, имеющие одну высоту.

Основные элементы стропильной конструкции односкатной крыши

Односкатная деревянная стропильная конструкция, предназначенная для строения с расстоянием от стены до стены шесть и более метров, состоит из следующих элементов:

1 – Подкос, поддерживающий стропило.

2 – Подпорная стойка, служащая опорой для стропильных ног.

3 – Стропильная нога.

4 – Коньковый прогон, на который закрепляются верхние стороны стропильных ног.

5 – Лежень, служит для фиксации передней стойки и подкоса.

6 – Мауэрлат, на который закрепляется нижняя сторона стропил методом врубки.

Сложность стропильной системы односкатной крыши напрямую зависит от расстояния между несущими стенами, то есть – и от длины самих стропил. Примеры приведены на иллюстрации ниже:

Зависимость сложности стропильной системы односкатной крыши от расстояния между несущими стенами

1 – Простые наслонные стропила в конструкции односкатной крыши, при расстоянии от передней до задней стенки от 3 до 4,5 м.

2 – Если расстояние между несущими стенами составляет от 5 до 6 м, то стропила подпираются подкосами, закрепляемыми на мауэрлат.

3 – Конструкция с расстоянием между стенами от 6 до 7,5 и более метров подпирается стойками (бабками) подпираемыми подкосами.

Такие сложные варианты системы могут быть смонтирована между кирпичными или бетонными несущими стенами.

Односкатные крыши редко можно встретить над жилыми строениями. Чаще их монтируют над верандами, пристройками, хозяйственными объектами и гаражами.

Эту конструкцию можно назвать самой простой в монтаже, особенно в тех случаях, когда правильно произведены все расчеты. Еще одним положительным качеством односкатной крыши можно назвать небольшой расход строительных материалов.

Самым большим недостатком односкатной конструкции является небольшое подкрышное пространство, поэтому ее можно назвать холодной, так как небольшая воздушная прослойка будет плохо удерживать тепло в помещениях дома.

Очень важно правильно произвести расчет уклона односкатной крыши, который будет в первую очередь зависеть от кровельного материала, планируемого к использованию для покрытия. Существуют рекомендованные значения минимальных уклонов для всех кровельных покрытий. Для определения этого параметра можно использовать приведенную ниже таблицу:

Кровельный материалМинимальный угол уклона ската, градусы
Профнастил20
Рубероид3÷4
Металлочерепица25
Асбестоцементный шифер20÷35
Керамическая, бетонная черепица25
Еврошифер (ондулин)6
Битумная мягкая черепица11

Если выбрано конкретное кровельное покрытие, то минимальный угол уклона ската можно определить по таблице или следуя инструкции по монтажу материала.

Простейшие расчеты параметров стропильной системы

Если определились с углом ската, то можно будет сразу определить превышение фронтонной части крыши, используя, приведенную ниже формулу:

Схема для расчета «кровельного треугольника»

Формула вычисления превышения фасадной части крыши выглядит так:

Lbc = Lсд × tgA;

Lсд – расстояние между фасадной и задней стеной;

tgA – тангенс угла уклона крыши.

После этого будет несложно вычислить и длину стропил, которые подойдут для рассчитываемой конструкции (без учета карнизных свесов).

Lс = Lbc / sinA

или

Lс = √( Lсд² + Lbc²)

Значения тригонометрических функций несложно отыскать в соответствующих таблицах.

Кстати, именно эти формулы вполне пригодны для расчета любой кровельной конструкции – просто надо умеючи разбить стропильную систему на треугольники. Например, для двускатной крыши Lbc просто станет высотой конька над перекрытием.

Чтобы не заставлять читателя искать справочные данные для самостоятельного расчета, ниже приведены два калькулятора, позволяющие быстро вычислить основные параметры «кровельного треугольника».

Калькулятор расчета высоты «стропильного треугольника»

Калькулятор позволяет определить высоту «стропильного треугольника». В зависимости от типа крыши, это может быть превышение, как в случае с односкатной кровлей, либо высота конька (перелома) для других конструкций.

Аналогично следует дифференцированно подходить к длине горизонтальной проекции стропила.  Если для односкатной крыши это просто расстояние между стеками, то при других вариантах могут быть иные «расклады». Например, для симметричной двускатной крыши это будет половина длины пролета.

Перейти к расчётам

Калькулятор расчета длины стропила

Расчет проводится на основании величин горизонтальной проекции (Lсд) и высоты стропильного треугольника, определенной ранее (Lbc).

При желании можно включить в расчет и ширину карнизного свеса, если он создается за счет выступающих стропил.

Двускатная стропильная система

Двускатные стропильные системы — самые популярные для одноэтажных частных домов. Они аккуратно смотрятся, хорошо вписываются в любой стиль постройки, надежны и могут быть использованы, в зависимости от угла их уклона, для обустройства чердака под жилые комнаты, подсобные помещения или же просто для создания воздушной прослойки, удерживающей тепло в здании.

саморезы по дереву

Двускатная крыша относится к числу наиболее распространенных конструкций

Стропильная двускатная система может быть наслонной или висячей, построенной по деревянным балкам или же по железобетонному перекрытию, ее оставляют холодной или же надежно утепляют специальными материалами.

Двускатная стропильная система с мансардным помещением.

Стропила в этой конструкции крыши опираются на две несущие стены, которые имеют одинаковую высоту. Две прямоугольные скатные поверхности системы могут образовывать равносторонний или разносторонний треугольник.

Второй вариант стропильной системы удобен тем, что одна из плоскостей крыши монтируется под большим углом, и на ее поверхности практически не будет задерживаться снег, поэтому ее лучше всего устраивать с подветренной стороны дома, где больше всего и образуются снеговые заносы.

Двускатная крыша с разными по крутизне и длине скатами.

Фронтоны двускатных крыш обшивают досками или выкладывают кирпичом, делая их своеобразным продолжением стены. Фронтонные треугольные элементы крыши часто называют щипцами, а двускатную конструкцию щипцовой.

Пример расположения крепежных и подпорных элементов в двускатной наслонной конструкции.

Расчеты длины стропил, углов и высоты конька (или серединной стойки-бабки как на схеме) производится по тому же принципу, что и для односкатной крыши.

Чердачное помещение двускатной крыши может превратиться в полноценную жилую комнату

Если планируется на чердаке обустроить жилое помещение, то стропильная система укрепляется минимальным количеством подпорных элементов, поэтому их расположение должно быть тщательно рассчитано. Обычно для этого варианта применяются затяжки, устанавливаемые в верхней части конструкции — их можно использовать, как каркас под обшивку потолка мансарды. В нижней части стропила подпираются стойками. Они становятся отличным основание для обрешетки, на которую закрепляется материал обшивки стен. В этом варианте стропила скрепляются между собой на коньке крыши под углом друг к другу 85÷90 градусов.

Видео: полезная информация по планированию стропильной системы двускатной крыши

Вальмовая и полувальмовая система стропил

Вальмовые крыши имеют четыре ската, причем фронтонные стороны имеют треугольную пологую форму, а боковые скаты конструкции – трапециевидную. Именно треугольный скат и называется вальмой – он стыкуется с трапециевидной плоскостью под определенным углом.

Очень оригинальный вид зданию придают вальмовые крыши

Вальмовые и полувальмовые стропильные системы практически идентичны и различаются только одним признаком: если в вальмовой конструкции все четыре ската располагаются от конька до карниза, то в полувальмовой торцевые стороны крыши не доходят до карнизной линии.

Стропила трапециевидных скатов в этих системах крыш опираются на длинные несущие стены строения, а треугольных поверхностей — на короткие боковые. Кроме этого, как в вальмовой, так и в полувальмовой конструкции используются диагонально устанавливаемые стропила. Они соединяют верхнюю часть крайних стропильных ферм с углами строения и служат для опоры стропил, формирующих вальму.

В полувальмовых конструкциях торцевые треугольные скаты укорочены, поэтому они подходят для регионов с большой ветровой нагрузкой и планируются так, чтобы торцевой стороной здание было повернуто в наветренную сторону.

Эти два вида крыш также могут иметь наслонную или висячую конструкцию стропил, в зависимости от наличия в здании внутренних капитальных перегородок.

На данном рисунке представлена схема вальмовой стропильной системы:

Примерная схема стропильной системы вальмовой крыши

Как одна, так и другая конструкции крыши могут иметь или не иметь чердачного помещения. Если угол наклона крыши небольшой, то подкрышное пространство требует усиленного утепления, иначе помещения дома будут быстро выхолаживаться.

Следует отметить, что даже при большом уклоне скатов это система мало подходит для обустройства под ней жилых или хозяйственных помещений, так как скаты с четырех сторон значительно ограничивают чердачное пространство.

Элементы конструкции вальмовой или полувальмовой стропильной системы.

Скаты крыш вальмовой и полувальмовой стропильных систем обычно располагаются под углом 10÷12 градусов в бесчердачной конструкции, и 25÷30 градусов при обустройстве на чердаке небольших комнат.

Для покрытия вальмовых систем чаще всего используется штучный кровельный материал или битумная черепица. Если для кровли использовать большие листы профнастила или же металлической черепицы, то при их раскрое образуется недопустимо большое количество отходов.

Видео: особенности проектирования и монтажа вальмовой крыши

Шатровая стропильная система

Шатровая система крыши состоит из четырех скатов, имеющих форму равнобедренных треугольников, верхними углами сходящихся в одной точке, по типу пирамиды. Справедливости ради заметим, что в шатровой конструкции может быть и большее количество скатов, но в любом случае, стропила этой системы опираются на равные по высоте стены строения.

Шатровая система крыши — все диагонали сходятся в одной точке.

Как можно видеть на данной схеме, треугольные скаты крыши — вальмы образованы четырьмя диагональными стропилами, которые формируют ребра крыши. Они в верхней части крыши сходятся в одну точку, а нижней своей стороной фиксируются на углах «коробки» дома. Эти элементы являются остовом каркаса, на котором закрепляются стропила скатов. Шатровые крыши способны выдерживать высокие нагрузки, поэтому они отлично подойдут для строений, возводимых в ветреных регионах страны.

Примерная схема стропильной системы шатровой крыши

Шатровые крыши могут быть построены по принципу наслонной или висячей стропильной системы, выбор которой также зависит от наличия центральной опоры или же внутренних несущих перегородок.

Для покрытия данной такой крыши хорошо подойдет мягкая битумная декоративная кровля – она отлично будет смотреться на скатах, а также практически не даст отходов при выполнении раскроя.

Шатровая стропильная система – весьма непроста в монтаже

Нужно отметить, что шатровую конструкцию можно назвать сложной в монтаже, наверное, поэтому нечасто можно встретить ее на современных частных домах. При ее обустройстве используется балочно-затяжная система, укрепленная подкосами и стойками.

Шатровые стропильные системы могут быть выстроены под разным углом, в зависимости от того, будет ли обустраиваться чердачное помещение, и какая функция ему отводится. Расчет высоты центральной части конструкции производится по выше представленной формуле.

Ломаные стропильные системы
Крыша ломаного типа обычно делается под жилую мансарду

Ломаными называют мансардные стропильные системы, которые используются в тех случаях, когда планируется в чердачном пространстве обустроить жилое помещение, так как эта конструкция формирует максимально просторную площадь будущих комнат. Каждый из двух скатов ломаной стропильной системы состоит из двух плоскостей — верхней и боковой.

Пример размерных величин ломаной мансардной крыши

Верхние части скатов являются крышей конструкции, а боковые сразу выполняют две функции – и стен, и крыши.

Основные элементы мансардной ломаной стропильной системы и действующие на них нагрузки

Как можно видеть на данной схеме, конструкция ломаной крыши достаточно сложна, так как каждая из ферм состоит из четырех наслонных стропил, два из которых формируют верхний, а два других – нижний ярус.

  • Нижний ярус стропил опирается на балки перекрытия и установленные между ними прогоны или же на мауэрлат, закрепленный на кирпичных или же бетонных стенах. Дополнительно эти стропила фиксируют к внутренней части стены проволочными скрутками.
  • Верхняя сторона боковых стропил закрепляется под углом на прогоны, установленные и закрепленные сверху стоек.
  • Верхний ярус стропильных ног закрепляется своей нижней стороной на те же прогоны, а верхней стороной – на коньковый прогон.
  • Прогоны средней части конструкции соединяются между собой потолочной балкой, перекрывающей мансарду.
  • Верхний ярус стропил может иметь висячую и наслонную конструкцию. Он предназначен для формирования каркаса крыши и конька.
  • Угол наклона стропил нижнего и верхнего яруса выбирается индивидуально, но идеалом считается вариант, когда угол стропил на коньке составляет 120, а на соединениях стропил нижнего и верхнего яруса 125÷130 градусов.
  • Обрешетка, закрепляемая на стропильную систему, может быть сплошной или разреженной, в зависимости от выбранного кровельного покрытия.
  • Для ломаной системы подойдет любой кровельный материал, но нужно учитывать его теплопроводность, если мансарда будет утепленной и отапливаемой.
  • Всю конструкцию рекомендовано закрыть гидроизоляционной ветрозащитной пленкой.

Мансардная надстройка может быть холодной, например, если ее монтируют над дачным летним коттеджем, или же утепленной, если она служит вторым этажом для капитального частного дома.

Многоскатная стропильная система
Многоскатная крыша – самая сложная из всех конструкций

Многоскатную стропильную систему можно назвать самой сложной из всех существующих, так как она зачастую включает в себя разные формы крыш — это может быть двускатная и односкатная, шатровая, вальмовая или полувальмовая в различных сочетаниях. Подобный вариант выбирается для домов со сложной внутренней планировкой, и их в последние годы становится все больше.

Разнообразие вариантов многоскатных крыш

Сложные стропильные конструкции устраиваются над строениями, имеющими Т- или Г-образную форму, а также с более замысловатыми конфигурациями, с оформлением ендов, оконных проемов, балконов под крышами и других элементов. Поэтому, чтобы проще было разобраться в такой конструкции, ее разбивают на отдельные простые фигуры (прямоугольники, треугольники, трапеции), над которыми и планируется та или иная стропильная система.

При проведении деления строения на отдельные сектора, необходимо выделить основную часть крыши, к которой будут примыкать пристройки. Коньковые прогоны всех пристроек будут стыковаться со стойками основной стропильной системы.

Сочетание нескольких типов стропильных систем на одной крыше

Так как многоскатный вариант крыши состоит из разных стропильных систем, составляя проект будущего строения сразу нужно продумать, какую конструкцию кровли и для каких секторов строения лучше выбрать.

Несколько полезных рекомендаций по выбору системы крыши

Все выше представленные варианты крыш могут быть установлены на деревянные, кирпичные, возведенные из иных материалов строения. Выбирая стропильную систему для того или другого здания, нужно определиться с несколькими факторами:

  • Заранее решается, будут ли располагаться в чердачном пространстве хозяйственные или жилые помещения. Если они планируются, то лучше выбирать двускатную или ломаную мансардную крышу, но иногда они могут быть организованы и под вальмовой или односкатной конструкцией.
  • В зависимости от внутренней конструкции дома, то есть наличия внутренних несущих перегородок, выбирается наслонная или висячая система.

Кроме этого, учитывается количество выделяющихся секторов дома. Если их несколько, то определяются конструкции крыш для каждого из них.

  • Должна быть ясность с типом кровельного материала, которым планируется покрывать крышу, так как от него тоже зависит выбор конструкции стропильной системы.
  • Обязательно нужно предусмотреть климатические особенности региона — ветровую и снеговую нагрузку на крышу.
  • Следует определить правильное расположение дома относительно преобладающей розы ветров.
  • И наконец, необходимо рассчитать свои финансовые возможности, прикинув необходимое количество материалов и их стоимость.

Если нет опыта в проектировании и расчете стропильных систем, то лучшим выходом станет обращение за помощью к специалистам, которые предложат разные варианты крыш и помогут произвести все расчеты. Для любителей же делать все собственными силами, помимо представленного выше алгоритма расчета «кровельного треугольника», в качестве «бонуса» предлагаем алгоритм расчета распределенной нагрузки на стропила – это поможет определиться с сечением пиломатериалов для изготовления стропильных ног.

Калькулятор расчета нагрузки на стропильную систему

Исходными данными для расчетов будут являться регион строительства, тип планируемого кровельного покрытия, угол ската кровли. В расчет включен шаг между стропилами – эту величину можно изменять, добиваясь приемлемого значения распределенной нагрузки на погонный метр стропильной ноги.

Полученное в результате значение станет основой для подбора сечения бруса (диаметра бревна) для стропильных ног по расположенной ниже таблице:

Сечение пиломатериала для мизготовления стропильных ногВеличина распределенной суммарной нагрузки , кг/погонный метр
ИЗ БРЕВНАИЗ БРУСА (ДОСКИ)75100125150175
диаметр, ммтолщина бруса, мм
405060708090100
высота бруса, ммдлина стропила между точками опоры
1201801701601501401301204.543.532.5
14020019018017016015014054.543.53
1602102001901801701605.554.543.5
18022021020019018065.554.54
2002302202102006.565.554.5
2202402302206.565.55

Как пользоваться таблицей?

Например, получено значение распределенной нагрузки – 100 кг/пог. м. Конструкция крыши предполагает длину стропила между точками опоры – 6 метров. По таблице видим, что нас устраивает вторая снизу строка. Из нее можно выбрать необходимые размеры сечения стропила: это бревно диаметром 200 мм или брус размерами в сечении 70×230; 80×220; 90×210 или 100×200.

Все просто. Осталось только рассчитать распределенную нагрузку.

Для начала – по картам схемам определите зоны своего региона по уровню снеговой и ветровой нагрузки:

Карта распределения территории РФ на зоны по уровню снеговой нагрузкиКарта распределения территории РФ на зоны по уровню ветрового давления

В калькуляторе будет предложено указать еще и зону признаку открытости пространства. Там достаточно ясно все расписано, но есть один нюанс. Характерные признаки закрытости места строительства должны располагаться не далее, чем в радиусе 30×h, где h – это высота возводимой кровли над уровнем земли. Например, расчёт ведется для кровли, располагающейся на высоте 6 метров. Оценку окружающего пространства ведем в круге радиусом 180 метров.

Перейти к расчётам

Получив рассчитанное значение, можно определяться с пиломатериалом для изготовления стропильных ног.

Шатровая крыша своими руками: чертежи, расчёт стропильной системы — RMNT

Шатровая крыша может быть одно- и двухуровневой, иметь четыре и более скатов. Для правильного выбора сечений её элементов необходимо выполнить эскиз и корректный расчёт, который сводится к нескольким формулам. В статье мы расскажем о конструкции шатровой крыши и методике расчёта её стропильной системы.

Шатровая крыша — один из самых распространённых вариантов при строительстве дома или беседки, имеющих в плане форму круга, квадрата или прямоугольника с небольшой разницей в длинах сторон. Такая конструкция — удачное решение для домов относительно небольшой площади или двухэтажных коттеджей с небольшим основанием. Своё название крыша получила из-за пирамидальной формы традиционного восточного шатра, образованной одной вершиной и треугольными скатами.

Варианты исполнения шатровой крыши

Под названием «шатровая крыша» объединены несколько вариантов кровли, имеющих конструктивные отличия.

Классическая шатровая крыша

Одноуровневая четырёхскатная кровля геометрически является четырёхгранной пирамидой. Двухуровневая крыша является более сложной конструкцией: верхняя часть — пирамида, средняя — куб или параллелограмм, нижняя — усечённая пирамида. Как будто верхушку крыши отрезали от основания и приподняли.

Среднюю часть иногда выполняют в виде стеклянного фонаря или отделывают в цвет стен.

Двухуровневая шатровая крыша

Шатровая крыша может иметь не только четыре ската, но быть также и шести-, и восьмискатной. Такая форма больше напоминает конус, чем пирамиду, и наиболее распространена при строительстве беседок с круглым основанием. Самым сложным в реализации такой конструкции является соединение стропил в центре.

Шестискатная крыша

Стропила крыши из восьми пологих скатов

Не столько эстетически, сколько конструктивно отличаются стропильные системы:

  • висячие;
  • наслонные.

Висячая стропильная система опирается исключительно на стены дома, наслонная имеет опору, расположенную по центру здания и опирающуюся на несущую стену или на специально возведённый внутри дома столб.

а — конструкция висячих стропил; б — конструкция наслонных стропил; 1 — стропило; 2 — ригель; 3 — затяжка; 4 — стойка; 5 — подкос; 6 — прогон; 7 — лежень

Выбор конструкции зависит от размеров пролёта (8 м — подойдёт висячая система, 12 м — требуется наслонная) и максимальной длины бруса для строительства (при соединении стропильной ноги в длину требуется установка вертикальной опоры).

На практике чаще применяют наслонную систему, как более надёжную и ремонтопригодную. Если в доме отсутствует подходящая несущая стена или столб для опоры, базу можно создать из бруса перевязкой на уровне мауэрлата.

Основные схемы и элементы стропильной системы

Как мы писали, шатровая крыша геометрически является пирамидой, поэтому все вычисления ведутся, исходя из правил, которые применимы к пирамидам и треугольникам, её составляющим.

Геометрическое изображение шатровой крыши

Основные элементы

Чтобы не путаться в дальнейшем с терминами, назовём основные элементы стропильной системы шатровой крыши, схематично изображенной на рисунке ниже, и привяжем их к геометрическому изображению шатровой крыши в виде пирамиды.

Конструкция с висячими стропилами

  1. Мауэрлат. Основа и опора кровли, особенно в конструкции с висячими стропилами. Располагается по периметру здания (ABCD), опирается на стены или крепится с их наружной стороны. Для устройства мауэрлата используют брус большого сечения.
  2. Накосные стропила. Углы кровли, сходящиеся в центральной точке и образующие пирамиду. На схеме пирамиды (без учёта свесов): AK = DK = CK = BK = Lн. Самые длинные стропильные ноги в конструкции.
  3. Коньковый узел (К). Самый сложный узел в конструкции для плотника. Если основание дома не квадратное, а конёк образует ребро, шатровая крыша трансформируется в свою «сестру» — вальдовую крышу. В конструкции с наслонными стропилами отрезок KF (H) — центральная опора.
  4. Центральные стропила. Сходятся в коньковом узле с накосными стропилами. Являются высотой каждого ската, который представляет собой равнобедренный треугольник. На схеме пирамиды (без учёта свесов) — отрезок KE, длиной Lц.
  5. Нарожники. Это укороченные стропила, идущие параллельно центральному в обе стороны.

Теперь рассмотри конструкции с наслонными стропилами.

Безригельная конструкция с наслонными стропилами

Наряду с уже обозначенными элементами: накосными (1) и центральными (2) стропилами, а также коньком (3), появляются новые элементы. Центральная опора (стойка) или бабка (4), которая опирается на затяжки (5), связывающие мауэрлат по диагонали. Это вариант выполнения стойки, опирающейся не на кладку, а на элемент стропильной системы.

Наслонные стропила, усиленные ригелями

При отсутствии центральных стропил и для усиления конькового узла с бабкой (2), его дополняют ригели (3), связывающие противоположно размещённые накосные стропила (1) попарно (см. рис. выше).

Элементы усиления

Для большей прочности и жёсткости конструкции, особенно в климате, предрасположенном к сильным ветрам, или при большой площади постройки, а значит, и большой длине стропильных ног, основные элементы конструкции дополняются элементами усиления.

Вариант усиления стропильной конструкции

По оси здания в противоположные брусы мауэрлата (1) врезан дополнительный брус — лежень (2). Основу конструкции, как и прежде, составляют центральные (4), укороченные (нарожники) (5) и накосные (3) стропила. Накосные стропила усиливают черепные бруски (6), закреплённые понизу. Это усиление и для накосных ног и для нарожников, на них опирающихся. Стяжки (7) скрепляют противоположно расположенные стропила и служат базой для установки стоек (8). Они закреплены поверх мауэрлата и поверх леженя и опираются на них.

При особо больших длинах стропильных ног применяют подкосы — опоры, располагаемые не вертикально, а под углом в 45–60°. На практике подкосы ставят при длине стены более 9 м (для двускатной или четырёхскатной).

Система усиления основных элементов способствует и экономии пиломатериалов. Сечение основных элементов в такой конструкции можно принимать уменьшенным. Ещё один способ экономии — образование свесов доращиванием стропил, оканчивающихся на мауэрлате, кобылками — брусками или досками меньшего сечения.

Свесы с кобылками

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

  • длину дома;
  • ширину дома
  • высоту конька.

Рассмотрим порядок и формулы расчёты на условном примере, пользуясь геометрическим изображением шатровой крыши (см. выше):

  • длина дома: AB = DC = 9 м;
  • ширина дома: AD = BC = 8 м;
  • высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата.

  • AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.

Вспоминаем теормему Пифагора:

3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.

4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, смДлина стропил, м
3,03,54,04,55,05,56,0
215100х150100х175100х200100х200100х250100х250
17575х15075х20075х200100х200100х200100х200100х250
14075х12575х12575х20075х20075х200100х200100х200
11075х15075х15075х17575х17575х20075х200100х200
9050х15050х17550х20075х17575х17575х20075х200
6040х15040х17550х15050х15050х17550х20050х200

Наши центральные стропила имеют длину 4,472 м и 4,924 м. Нарожники будут короче, поэтому можно смотреть на столбец — 3,5 м.

Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.

Если на рисунке AB — центральное стропило, то MN — нарожник, AC — половина длины стены (4,0 и 4,5 м соответственно), AM — шаг в зависимости от числа нарожников. MC для каждого нарожника вычисляется отдельно.

Выполним расчёт вариантов для выбора самого экономичного расположения укороченных стропил, результаты которого сведём в таблицу.

Таблица 2. Расчёт пиломатериалов на нарожники

Шаг нарожников, смСечение бруса, ммНарожники длинной стороны: АС = 4,5 м, АВ = 4,472 мНарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м
кол-во в полускатеAM, мдлины в полускате, мобъём пиломатериалов на два ската, м3кол-во в полускатеAM, мдлины в полускате, мобъём пиломатериалов на два ската, м3
215100х17512,252,3560,16512,02,4610,172
17575х20021,52,981 + 1,4910,26812,02,4610,148
14075х17521,52,981 + 1,4910,23521,3333,282 + 1,6410,258
11075х15031,1253,354 + 2,236 + 1,1180,30231,03,693 + 2,462 + 1,2310,332
9050х17540,93,578 + 2,683 + 1,789 + 0,8940,31331,03,693 + 2,462 + 1,2310,259
6040х17560,6433,834 + 3,195 + 2,556 + 1,917 + 1,278 + 0,6390,37660,5714,218 + 3,515 + 2,812 + 2,109 + 1,406 + 0,7030,413

Очевидно, что менее затратными для нашего примера являются варианты с длинными шагами. Однако следует также учитывать требования к крепежу кровельного материала и затраты на обрешётку. С этой точки зрения ответ не будет столь очевидным.

Расчёт площади кровли с учётом свесов

Так как предыдущий расчёт был выполнен без учёта карнизного свеса, который в нашем примере выполняется с использованием кобылок, рассмотрим эту часть кровли опять как простую геометрическую фигуру.

Карнизный свес

Примем длину свеса (DC) равной 0,5 м. Для определения площади ската снова воспользуемся знаниями о свойствах подобных треугольников:

BC — 8 и 9 м для короткой и длинной стен соответственно.

AD — 4,924 и 4,472 м для короткой и длинной стен соответственно.

AG — 4,924 + 0,5 = 5,424 м и 4,472 + 0,5 = 4,972 м для короткой и длинной стен соответственно.

  • EF = (AG ∙ BC) / AD
  • EF = (5,424 ∙ 8) / 4,924 = 8,812 м — для короткой стороны
  • EF = (4,972 ∙ 9) / 4,472 = 10,006 м — для длинной стороны

Площадь ската рассчитывается по формуле:

  • S = (EF ∙ AG) / 2
  • S = (8,812 ∙ 5,424) / 2 = 23,9 м2 — для короткой стороны
  • S = (10,006 ∙ 4,972) / 2 = 24,88 м2 — для длинной стороны

Общая площадь кровельного материала:

  • 2 (23,9 + 24,88) = 97,56 м2.

Совет! При расчёте материала учитывайте раскрой, особенно в случае, если это листовой материал, как шифер или профнастил.

Внимание! В статье рассмотрен расчёт только основных элементов стропильной системы, который может помочь в составлении предварительного бюджета стройки.

рмнт.ру

основные характеристики и установка конструкции

Четырехскатная симметричная конструкция шатровой крыши позволяет добиться привлекательного вида строения и экономии на строительных материалах. Стропильная система шатрового типа имеет много преимуществ перед другими видами конструкций кровли. К тому же при правильных расчетах и грамотном подходе к монтажу такую систему легко установить самостоятельно.



Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

Шатровая крыша используется для:

  • частных домов;
  • летней беседки;
  • открытой кухни на дачном участке;
  • отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

  1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
  2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50о, что не позволяет снегу задерживаться на кровле.
  3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
  4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
  5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.



Конструктивные элементы

В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

  1. Мауэрлат. Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
  2. Лежень. Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
  3. Стойки. Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
  4. Подкосы. Элементы, заменяющие опорные стойки, их устанавливают под углом 45о.
  5. Ригель. Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
  6. Скаты. В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
  7. Нарожники. Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
  8. Коньковый узел. Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
  9. Подскатный прогон. Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
  10. Свесы скатов. Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Завершается монтаж шатровой крыши укладкой кровельного материала. Вид кровли выбирается относительно пожеланий заказчика и характерных особенностей материала.



Виды стропильных систем

В конструкции шатровых крыш используются два вида стропильных систем:

  • Наслонные. Стропильные ноги имеют верхнюю и нижнюю опору. Применяется такая система только в случае, если существует внутренняя стена в планировке здания. На середине стены монтируется главная центральная опора. В качестве поддержки выступает столб или колонна, которая устанавливается на чердачное перекрытие из железобетона.
  • Висячие. В такой системе стропила имеют только нижнюю опору. Применяется конструкция при отсутствии центральной стены,т.к. монтировать столб не представляется возможным.

Выбор типа стропильной системы влияет на дальнейшую установку всех составляющих крыши. В основном в строительстве частных домов используют наклонную систему, так как висячие стропила довольно сложные в исполнении. К тому же ремонт и замену прогнивших элементов крыши проще выполнить при наслонной схеме.

При возведении четырехскатной крыши с углом наклона кровли равном 40о и больше, монтируется наслонная стропильная система.

Вы планируете делать шатровую крышу для дома?



Технология сооружения шатровых кровельных конструкций своими руками

Для качественного монтажа шатровой крыши нужно иметь опыт возведения стропильных систем, потому что работа должна быть выполнена четко и грамотно. При этом необходимы навыки использования электроинструментов. В первую очередь проводится расчет всех элементов конструкции, выбирается подходящее сечение и размер.

В расчете учитывается форма строения, ветровые нагрузки в регионе строительства и средний вес снега, а также возможность устройства жилого пространства под кровлей. После проведенных расчетов и закупки необходимых строительных материалов и инструментов можно приступать к монтажу.

Устройство мауэрлата

Для деревянного строения устройство мауэрлата делать необязательно, так как стропила укладываются на верхнюю обвязку сруба. При возведении крыши для кирпичного или бетонного здания сначала производится укладка стяжки, в которую монтируют специальные шпильки для дальнейшего крепления опорного бруса.

Затем укладывается гидроизоляция, чаще всего используют слой рубероида. На изоляцию кладут мауэрлат и закрепляют его шпильками. Брус соединяется с лежнем для обеспечения стабильной связки. Вся конструкция крепится с помощью болтов, а угловые части укрепляются скобами. По поверхности мауэрлата проводится разметка для последующей установки элементов крыши.

По периметру стены укладывают бортик толщиной в один кирпич, он компенсирует силу распирания.

Если план сооружения имеет большие габариты, то при расчетах учитываются деревянные балки перекрытия. Их кладут сверху на мауэрлат от одного края здания до другого. К торцевым частям балок с определенным шагом крепятся короткие выноса, которые образуют свесы над противоположными стенами. Для домов небольшой площади предварительное устройство балок необязательно.

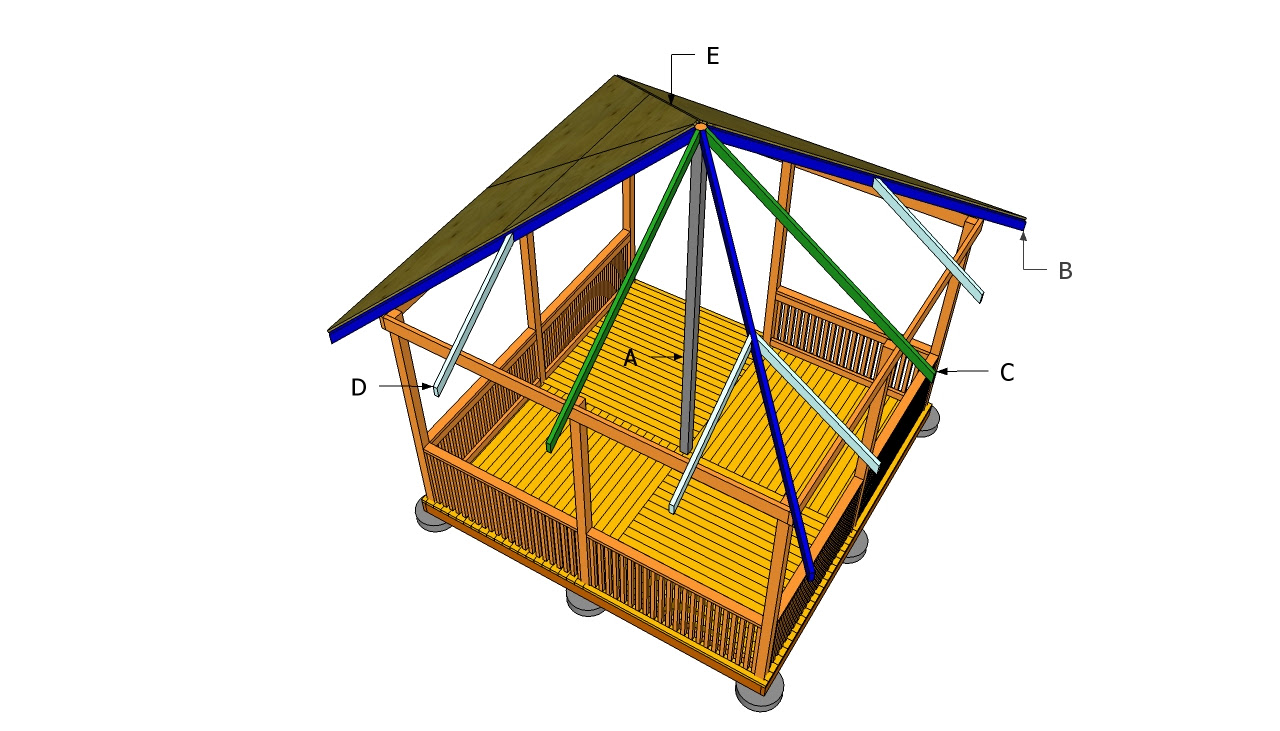

Установка опоры и вальмовых стропилин

На этом этапе проводится монтаж центральной опоры для обеспечения четкости сборки остальных элементов. Впоследствии опора демонтируется и стропильная система будет держаться самостоятельно. Стропила изготавливаются по наслонному методу. Верхняя часть доски прикрепляется к центральной стойке, производится врубка с учетом угла ската крыши.

Нижняя часть деревянного бруса крепится к мауэрлату уголками, предварительно стропила также спиливаются. Если была установлена балочная система, то нижняя часть стропильной ноги будет упираться в карниз.

Далее по такому же принципу устанавливаются пара противоположных стропил, для установки их крест-накрест с предыдущим комплектом. Верхние концы спиливаются, закрепляются гвоздями и укрепляются уголками. Этот этап особенно важен при возведении конструкции. Если все было рассчитано и установлено правильно, в дальнейшем не возникнет проблем, и исправления не понадобятся.

Карниз устраивается по периметру здания и крепится за наружные концы балок и перпендикулярных выносов.

Монтаж диагональных стропилин

В любом углу полученного каркаса выбирается место установки диагонального бруса и делается отметка. Брус должен иметь толщину равную размерам вальмовых элементов. Его прикладывают к коньковому узлу и делают вертикальный спил на верхнем конце. Другой конец диагональной стропильной ноги укладывается и прикрепляется на мауэрлат уголками или присоединяется к карнизу.

Так же устанавливаются остальные стропила по диагонали. Нижние концы брусьев выступают за пределы контура здания, не менее чем на 50 см, если карниз не был установлен. При нехватке длины к концам стропил прикручивают дополнительные доски, которые называют кобылками. Они делаются меньшего размера и крепятся к верхней грани наклонного бруса.

Монтаж нарожников

На последнем этапе монтируются нарожники, используя принцип крепления стропил. Также брусья подрезаются с обеих сторон и одним концом укладываются на опорную ось, другим — на мауэрлат. При этом нарожники также выступают за границу стен на 50 см, образуя прямую линию с концами стропил. Свес карниза необходим для отвода воды дальше от стен строения.

Под нарожниками посередине монтируются опорные стойки. Они нужны для дополнительной жесткости конструкции. Верхним концом опоры крепятся к нижней грани нарожников, а другим концом упираются в деревянные балки. При отсутствии балок устанавливаются подмости, они скрепляют противоположные вальмовые стропила между собой.

У шатровой крыши есть несколько вариантов исполнения в зависимости от величины здания, угла наклона кровли, конструктивных особенностей дома и пожеланий заказчика. Но принцип устройства остается неизменным. Шатровая конструкция имеет основной признак — это симметричность боковых скатов, что делает крышу оригинальным украшением внешнего вида сооружения.

Популярное


что это такое, виды конструкций, фото

Автор Виталий Калугин На чтение 10 мин. Опубликовано

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

    Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

  2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
  3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

    Коньковый брус крепится к стойкам и является опорой для всех основных стропил

  4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
  5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

    После закрепления всех диагональных стропил временные подпорки стоек убирают

  6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
  7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
  8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
  9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

    Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш
Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли
Крыша оригинального домика в датском стиле имеет два стеклянных ската
Вальмовые кровли могут иметь ломаные скаты сложной формы
Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании
Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

    Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

    Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

  3. Закрепление коньковой балки поверх стоек.
  4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
  5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

    Положение диагональных стропил окончательно устанавливает форму всех скатов

  6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
  7. Установка шпренгелей между укосинами и диагональными стропилами.
  8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
  9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

    Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Традиционные китайские крыши, Китайская архитектура крыш

Древняя китайская архитектура была спроектирована так, чтобы быть привлекательной, особенно характерными крышами. Традиционные китайские крыши на разных этапах истории имели разные формы. Существовали различные стили крыш с функциональными особенностями, иерархией конструкций и изысканными деталями.

3 Особенности китайской кровельной архитектуры

1. Системы деревянных соединений

Соединения были предпочтительнее металлических креплений.Переплетенные и перекрывающиеся колонны и перекладины сделали крыши не только прочными, но и привлекательными.

Перевернутый карниз

2. Изящные изогнутые формы

Перевернутые карнизы на углах крыши — самый узнаваемый знак китайской кровельной архитектуры. Перевернутая конструкция крыши появилась во времена династии Хань (206 г. до н.э. — 220 г. н.э.) и была стандартным типом, использовавшимся до династии Сун (960 — 1279).

3. Круглые плитки

Чаще всего использовались скругленные плитки с профилями дуг и полукругов.Самым популярным способом скрепления закругленных плиток было размещение рядов черепичных плиток на крыше, а затем ряды арочных плиток, проходящих между ними, их края внутри чашеобразных плиток.

3 Функции древних крыш

1. Дренаж

Комбинация линий, изгибов и перевернутого карниза увеличила площадь поверхности крыши. Такой дизайн не только улучшил отвод дождевой воды и снизил снеговую нагрузку, но и добавил особую эстетику архитектуре.

Крыши на юге Китая обычно были круче, чем на севере, для дополнительного дренажа, в то время как на крышах северного Китая больше внимания уделялось освещению и теплу.

2. Защита

Древние китайские крыши имели широкие карнизы, которые могли защитить стены внизу от всего, кроме сильнейшего ветрового дождя. Благодаря этой особенности внутренние столбы и кронштейны, которые обычно делались из камня или дерева, были защищены от эрозии, вызванной дождевой водой.

3.Символ Иерархии

Запретный город

Архитектура крыши имеет разную важность для зданий. Шатровые крыши использовались в основном для императорских дворцов; Покоящиеся крыши холмов использовались для официальных зданий, подвесные крыши холмов для более благополучных помещений и жесткие крыши холмов для гражданских зданий.

Крыши должны были соответствовать институциональным требованиям . Например, шатровые крыши могли использоваться только для императорских дворцов и храмов во времена династий Мин и Цин, а полукруглые полукруглые черепицы (обычно желтые) использовались в основном для императорских дворцов и храмов.

4 классических типа крыш

В древней китайской архитектуре было много видов крыш. Для разных типов зданий использовались разные формы крыш. Вот четыре основных типа в порядке иерархии.

1. Вальмовые крыши

Вальмовые крыши (庑 殿顶 wǔdiàndǐng или 四 阿 顶 sìādǐng) со всеми наклонными сторонами были классическим традиционным стилем крыш, использовавшимся для специальных конструкций.

Было два вида вальмовой кровли: односкатная и двускатная. Двойные карнизы использовались только в королевских дворцах и конфуцианских храмах во времена династий Мин (1368–1644) и Цин (1644–1912).Крыша Зала Высшей Гармонии в Запретном городе — лучший тому пример.

2. Крыши холма отдыха

«Холм отдыха» или крыши Се-Шань (歇山顶 xiēshāndǐng) с двумя изогнутыми сторонами были вторыми по важности после шатровых крыш. Они в основном использовались для важных залов, храмов, садов и других официальных зданий.

Было два стиля кровли Се Шань: односкатный и двускатный. Зал сохранения гармонии в Запретном городе имеет покоящуюся горную крышу с двойным карнизом.

3. Висячие крыши

Висячие крыши холмов (悬 山顶 xuánshāndǐng) имеют два прямых, выступающих ската. Это были крыши третьего класса после шатровых крыш и крыш горных покоев.

Они были одними из наиболее часто используемых конструкций крыш для более обеспеченных помещений в Китае. Самая очевидная особенность — карниз, нависающий над двускатной стеной на три десятых высоты стены.

4. Hard Hill Roofs

Жесткие крыши холмов (硬 山顶 yìngshāndǐng) имели главный гребень и приподнятые покатые гребни на фронтонных стенах.Это был очень простой стиль с двумя склонами, обращенными вперед и назад.

В Китае во времена династий Мин и Цин твердые крыши на холмах считались низкосортными крышами, которые в основном использовались в общественных зданиях.

2 типа украшения крыши

1. Энкаустическая плитка

Черепица была наиболее распространенным материалом для изготовления крыш в древнем Китае. Они обеспечивали хорошую защиту от огня, оставались водонепроницаемыми и подходили для дренажа.

В жилых домах не разрешалось использовать желтую глазурованную плитку, которая предназначалась для использования на королевских зданиях.

2. Хребет зверей

Зал Высшей Гармонии

Ряд мифических фигур животных помещен на хвостах гребней по четырем углам. Эти хребтовые звери на китайском назывались «крадущимися зверями», и большинство из них были из китайских сказок.

Они не только играли декоративную роль, но и подчеркивали китайские верования. Древние китайцы верили, что эти мифические звери, обитающие на крышах, предотвратят пожар и отгонят демонов.

Размер и количество коньковых зверей символизировали ранг и роскошь здания.По мере того, как уровень здания уменьшался, звери хребта соответственно уменьшались.

В Зале Высшей Гармонии собрано больше всего зверей из всех построек. Каждый хребет заканчивается десятью звериными существами: бессмертным верхом на фениксе, за ним следует дракон (龙 lóng), феникс (凤 fèng), лев (狮子 shīzi), небесный конь (天马 tiānmǎ), благоприятный морской конек (海马 himǎ ), мифический лев (狻猊 suānní), рыба, вызывающая ветер и шторм (狎 鱼 xiáyú), отважный козел (獬 豸 xièzhì), рассеивающий зло бык (斗牛 dòuniú) и бессмертный страж (行 什 hángshí).

Статьи по теме

Конструкция скатной крыши — Японский перевод — Linguee

Форма этого поверхностного натяжения

[…] соответствует sha ll o w вальмовая крыша a n d конек […]

высшая точка.

en.developmentscout.com

こ の 表面 張力 の 形状 が 浅 寄 棟 屋 根 応 し て お り 、 尾根 は ポ イ 9000developments2 jout.com

Общая площадь около 16000 квадратных метров,

[…]

Японский сад с прудом в центре и экстерьером в стиле

[…] дом чайной церемонии га l f шатровая крыша .

kansai.gr.jp

延 べ 床 面積 約 1 万 6 千 平方 の 建 物 は 日本 庭園 囲 ん で さ れ 、 入 り 屋 根 900の 伝 統 を 生 か し た 外 観。

kansai.gr.jp

Например,

[…] три-ти er e d шатровая крыша w a s ранее видели […]

только в Пунакха Дзонге, но в процессе реконструкции

[…]

, в обоих упомянутых выше залах был применен одинаковый стиль крыши.

jcic-heritage.jp

例 え ば 、 宝 形 屋 根 は プ ナ カ ・ ゾ再 建 に あ た っ て こ の 屋 根 形式 が 採用 さ […]

れ て い る。

jcic-heritage.jp

Полу-остроконечный стиль в подавляющем большинстве присутствует в

. […]

в районе Кансай, а отверстия для дыма с правой и левой стороны наверху крыши дают

[…] внешний вид вальмовая крыша .

kansai.gr.jp

西 で は 前者 が 圧 的 で 、 屋 根 上部 左右 が 煙 り 出 し 観 と な る。

kansai.gr.jp

Таким образом, возможна быстрая зарядка и разрядка

[…]

по сравнению с батареями, требующими химической реакции, что позволяет часто использовать двигатель

[…] изменение скорости с o f конструкция m a ch inery.

komatsu.co.jp

そ の た め

[…] 化学 反 応 を 要 す る ッ ー 比 べ , 短時間 で の 充 放電 可能 , 建 機械 繁 な…]

を 可能 に し た.

komatsu.com

Оторвано от домов, найдено

[…] все fr o m крыша t i le s , крыша b e am s, штормовые окна и o th e r строительство m a te rials, to […]

личные вещи

[…]

, например, посуда, канцелярские товары, мягкие игрушки и спортивные трофеи.

itochu.co.jp

に は 屋 根 の 、 雨 ど い な ど の 家 の の 文具 、 ぐ. .co.jp

Dual-sec ti o n крыша i n a luminium lightwe ig h t конструкция a l , поэтому вносит свой вклад […]

в гармоничном дизайне BMW Z4.

press.bmwgroup.com

軽 量 ア ル ミ ニ ウ ム 製 ル ・ セ ク ョ ン ル ー フ は 能 性 だ け で BMW ー.com

Женские кварталы ha ve a с бедрами a n d- ga bl e d крыша w i th 3 комнаты передние и 2 боковые […]

, которые различаются размерами, а кухня с правой стороны.

english.dhtour.go.kr

母 屋 は 正面 3 間 、 側面 2 間 の 幾 重 な っ た 瓦屋 根 の 様 式 で 、 右側 に 台 あ り 前列 に後 列 に は 奥 の 間 と ト ャ ン パ ン (婦人 の 居間) が あ り ま す。

japanese.dhtour.go.kr

(4) Когда министр экономики,

[…]

Торговля и промышленность

[…] находит, что t h e строительство p l , уведомление о котором было направлено в соответствии с параграфом 1, не соответствует ни одному из положений предыдущего параграфа, он / она может в течение 30 дней со дня получения уведомления (если срок, предусмотренный в параграфе 2, был продлен в соответствии со следующим параграфом, продленный период), приказать лицу, подавшему уведомление, пересмотреть или отменить t h e конструкция p l an .

japaneselawtranslation.go.jp

経 済 産業 大臣 は 、 第一 項 の 規定 る 届 出 の あ た 工 の 計 が 前 号 の い.と き は 、 そ の 届 出 を し た 者 対 し 、 そ の 届 出 た 日 か ら 三十 日 (次 項 に よ り 項 す る限 り 、 の 工 を し 、 又 廃 止 す と を 命 ず る こ と で き る。

japaneselawtranslation.go.jp

Для создания Системы

[…] Комитет по интеграции для наблюдения за ходом интеграции системы и рисками, связанными с интеграцией системы, до завершения т ч e строительство .

ms-ad-hd.com

シ ス テ ム 統 合 委員会 設置 し 、 テ ム の 構築 ・ 稼 で を 対 象 と し て 、 テ 統 合 の 捗 ス ク 939 900–9000 мс.

Считается, что самая верхняя крыша с золотой отделкой представляет собой

[…]

«небесный навес» над божеством внутри,

[…] а два l ow e r шатровые крыши w i th гофрированное железо […] Не так давно датируется

плиток.

jcic-heritage.jp

上部 の 鍍金 さ れ 根 の 天 蓋 的 な 意味 合 い と れ る が 、 板 板 板 板 て て 40 40. ま で は 溯 る 形式 で な い こ と が 推定 れ る。

jcic-наследие.jp

Расширяя ассортимент товаров в

[…]

тем временем можно закончить решения для дерева

[…] конструкции a n d конструкция крыши ( w oo d соединители) […]

для ремонта и нового строительства.

industrystock.com

リ フ ォ ー ム や 新 築 を 構築 す る た め の 木材 の 構造 屋 根 の の た め の ソ リ ュ ー シ ョ ン (木材 の コ ネ ク タ) を 完了 す る こ と が で き ま す そ の 間 に 商品 の 範 囲拡 張 す る こ と に り 提 さ れ て い ま す。

промышленных товаров.jp

(Переработанный ПЭТ для el t ) Крыша s i le ncer (кроме […]

L).

marklines.com

(ПЭТ 再生 フ ) ル ー フ レ ン サ ー (L グ レ ー ド は く)。

marklines.com

Таким образом, компания Tokyu REIM была обязана радикально пересмотреть пространство парковки, чтобы сохранить текущую вместимость крытой парковки.Согласно обзору, TOKYU REIT был вынужден к

[…]

возьму на себя дополнительные расходы, в том числе на

[…] удаление o l d крыша a n dt h e конструкция o f n e w крыша f o r парковка для велосипедов.

tokyu-reit.co.jp

そ の た め, 現行 の 屋 根 付 駐 車場 台 数 を 確保 す る た め に は, 駐 車場 区 画 の 大幅 な 変 更 が 必 要 と な り, ま た こ れ に 伴 い 駐 輪 場 屋 根 の 撤去 及 び 新 設 を 含 が 必 要 と な り 、 加 の 諸 費用 が 発 生 と と な り ま し。

tokyu-reit.co.jp

(Переработанный ПЭТ для el t ) Крыша s i le n ce r , крыша s i de гарнир.

marklines.com

(ПЭТ 再生 フ ェ ト) ル ー フ サ レ ン ー, ル ー フ サ ド ガ ー ニ ッ シ。

marklines.com

На прошлой неделе я писал об уникальной ванне для ног на t h e на крыше o f M новейшей резиденции ORI LIVING, но это не единственная удивительная особенность этого здания. может предложить.

moriliving.com

先 週 の ダ イ ア リ ー MORI LIVING の 最新 物件 で あ る 平 河 ワ ー レ ジ デ ン ス 上 に あ る 足 を て い 9 9

Однако из-за

[…] Диффи у.е. л т конструкция крыши о f т арена […]

и требование вывешивания всех массивов вне поля зрения

[…]

на сцене, громкоговорители серии Q также использовались в качестве задержек.

dbaudio.com

8 の J8 ラ ウ ド ス ピ ー カ 4 台 の J12 ラ ウ ド ー が 設置 さ れ ま ア リ ー 900 900 900 900 40 900が ス テ ー ジ へ の 視 を 遮 ら い と の 要求 か ら 、 Q シ リ ー ズ の ラ ウ ド ス ピ ー も デ ィ レ イ 配 置 9 9

Статья 134 Министр земли, инфраструктуры, транспорта и туризма может, когда он / она считает необходимым обеспечить исполнение настоящего Закона, потребовать от любого лица, подпадающего под любую из следующих категорий, представить отчеты о проектировании, производстве, техническом обслуживании, переделка или проверка самолета или его компонентов, обучение пилотов или определение знаний и возможностей

[…]

летчика, авиационного медицинского освидетельствования

[…] сертификация io n , строительство w o rk или администрация […]

или использование аэродрома или

[…]

аэронавигационные средства, использование самолетов, аэронавигационное обслуживание, авиатранспортные услуги, авиационные работы или бизнес агентства воздушного транспорта

japaneselawtranslation.go.jp

第 百 三十 四条 国土 交通 大臣 は 、 こ 施行 を 確保 す る た と き は 、 次 る 者 に 対 し しの 養成 若 し く 知識 及 び 、 航 空 体 検 査 証明 若 保 く は 保 、 航空 機 の 使用 、 航空 運送 航空 機 使用 又 は 航空 運送 代理 ride に 関 し 報告 を 求。

japaneselawtranslation.go.jp

Планируем произвести извлечение

[…] […] материалы, которые мы будем использовать, когда будем исследовать, как NO D A конструкция a n d rel at e d конструкции a r e используется на отдельных языках.

а.о.tufs.ac.jp

ノ ダ 文 に 類 す る 文 末 表現 を よ う な 場合 に 用 い を 調査 す る た め に , を 作成 す る

aa.tufs.ac.jp

Шарниры валков

[…] опора для локтя, плеча de r , бедра a n d колена.

images.autodesk.com

ロ ー ル ジ ョ イ ト は ヒ ッ プ び 膝 を サ ポ ー ト し ま す。

изображения.autodesk.com

В рамках руководства СЭИК

[…] обеспечит, чтобы th a t строительство c r ew s были надлежащим образом проинформированы о мерах по смягчению последствий и важности предотвращения беспокойства для белоплечих орланов, в частности с учетом необходимости минимизировать время th a t строительство a c ti vities take […]

в районе

[…]

участков, используемых белоплечим орланом для гнездования и кормления.

сахалин2.ру

ガ イ ド ラ イ ン の 一部 と し て, こ れ ら 影響 緩和 対 策 と オ オ ワ シ に 対 す る 撹 乱 回避 の 重要性, 特 に 営 巣 ま た は 給 餌 し て い る オ オ ワ シ が 生息 す る 領域 周 辺 に お перевод 建設 作 時間 を 最小 限 に 留 め る 必要性 に て 、 «Сахалин Энерджи» は 建設 作 業 員 へ の 充分 な 説明 を 確 実 に 行 の と す る

sakha

Кроме того, технология гибки DHF предназначена не только для одного продукта, но и для

[…]

для снижения стоимости

[…] различные pi pi n g конструкции a n d сокращение t h e конструкция p e ri od, и это […]

предлагается использовать как однотрубную технику.

dhf.co.jp

ま た DHF の 曲 げ 技術 は, 単 な る 単 品 製品 と し て だ け で は な く , 種 配 管 工 事 の コ ス ト ダ ウ ン 及 び 工期 短縮 を 目的 と し, ひ と つ の 配 管 手法 と し て 提案 し 採用 さ れ て いま す。

dhf.co.jp

Мы также TRW демонстрирует на примере подушки безопасности 2012 концептуальное исследование i t s крыша a i rb ags для задних сидений, а также активных пряжка Active Buckle Lifter (ABL) в задней части, которая в 2013 году входит в серию нового Mercedes S-класса от Daimler.

en.developmentscout.com

私 達 は ま た TRW は エ ア バ ッ グ 2012 の 例 に 示 し, 一連 の ダ イ ム ラ ー か ら 2013 が 新 し い メ ル セ デ ス S ク ラ ス に 行 く こ と 後部 ア プ リ ケ ー シ ョ ン で 後部 座席 と 同 様 に 積極 的 な バ ッ ク ル «ア ク テ ィ ブ バ ッ ク ル リ フ タ ー» (ABL) の た めに 、 屋 根 用 エ ア バ ッ グ の 概念 研究。

ja.developmentcout.com

Также он является членом Европейской ассоциации структурной динамики, членом-корреспондентом Армянской инженерной академии, членом Европейской ассоциации по контролю за конструкциями, членом-помощником Международного совета по

. […]

исследований и

[…] Инновации в строительстве a n d Строительство ( C IB ) Рабочая комиссия WC114 «Землетрясение и здания», член поддержки рабочей группы CIB TG75 «Engineering» Исследования Traditi на и l Constructions , председатель […]

ТК 7 (CEN / TC

[…]

340) «Антисейсмические устройства» Армянская национальная техническая комиссия под тем же названием Европейский комитет по стандартизации CEN / TC 340.

tell-net.jp

そ の 他, ヨ ー ロ ッ パ 構造 力学 学会 会員, ア ル メ ニ ア 工 学 ア カ デ ミ ー 通信 会員, ヨ ー ロ ッ パ 構造 制 御 学会 会員, 建 築 · 建設 に お け る 研究 · 技術 開 発 の た め の 国際 協 会 (CIB) 実 務 委員会 WC114 「地震 工 学 お よ び 」賛助 会員 CIB タ ス ク グ ル TG7 5「 伝 統 建 CEN / TC340 同名 の 、 ア ル メ ニ ア 家 技術 委員会 TC7 (C EN / TC340) 「耐震 装置」 議長。

tell-net.jp

Поворотные суставы в скелетах вашего персонажа включают: ArmRoll (между плечами и

[…]

локтей), ForeArmRoll (между локтями и запястьями),

[…] UpLegRoll (ставка , e n бедра a n d колени) и LegRoll […]

(между коленями и щиколотками).

images.autodesk.com

キ ャ ラ ク タ の ス ケ ル ト ン の う ち ロ ー ル ジ ョ

[…] イ ン ト に は 、 ArmRoll (肩 と 肘 の 間) ForeArmRoll (肘 と 手 首 の 間) 、 U pL egRol l ( ヒ 39 900 900 900 Нога膝 と 足 首 の 間) が あ り ま す。

images.autodesk.com

Например, производители металлических замен f o r hip s o ck ets или коленных суставов изучают решения по подготовке поверхности для этих продуктов перед нанесением специальные покрытия.

wheelabratorgroup.com

寛 骨 臼 ま た は 膝関節 の 代 わ り と な る 金属 製品 を 製造 す る メ ー カ ー は, 専 門 家 に よ る コ ー テ ィ ン グ を 実 施 す る 前 に, こ れ ら の 製品 に 対 す る 表面 処理 ソ リ ュ ー シ ョ ン に つ い て 学 ん で い ま す.

wheelabratorgroup.com

Анкилозирующий спондилит характеризуется

[…]

по боли в суставах и скованности в шее,

[…] нижняя часть спины, a n d бедра , a s а также […]

рук и ног в некоторых случаях, за которыми следуют

[…]

развитие сращения и ригидности пораженных суставов с течением времени.

eisai.com

強直性 脊椎 炎 は 、 頸 腰部 や 臀 、 時 に 手足 の の 痛 み や こ ま りの 炎症 性 疾患 で 、 現 時点 で は 特異 的 な 治療 方法 は あ り ま ん。

eisai.co.jp

Например, вы можете использовать Reach Mode: Simple with Key Mode: Body Part, чтобы добавить больше

[…]

детали цикла ходьбы вашего персонажа — например,

[…] как перевод т h e бедра a l на g по оси Y в […]

добавить больше отскока к шагу — без изменения

[…]

настройки охвата вашего персонажа.

images.autodesk.com

キ ー モ ー ド: ボ デ ィ パ ー ツ (Key Mode: Body

[…]

Part) と と も に 達成 度 キ ー モ ー ド: 簡易 (Reach Mode: Simple) を 使用 し て 、 キ ャ ラ タ 度 設定 を 変 更 し な く も キ ャ

[…] ラ ク タ の 歩 行 サ イ ク に (キ ャ ラ ク タ の 一 め Y の 沿 に ヒ 39 39 40 39 39 39 39 39 40 40 40 40 40

FCA ТЕОРИЯ СТРОИТЕЛЬСТВА И СТАЛОК. 10 ПРОСТАЯ КОНСТРУКЦИЯ КРЫШИ Часть 2

Глава 6 СИСТЕМЫ КРЫШИ-ПОТОЛКА

Глава 6 СИСТЕМЫ КРЫШИ-ПОТОЛКА В этой главе основное внимание уделяется системам крыши-потолка с деревянным каркасом.Холодногнутый стальной каркас для системы кровля-потолок также разрешен IRC, но не будет обсуждаться;

Подробнее

Стандартные технические данные

Стандартные технические детали Детали конструкции Долина 2 Свободное бедро 2 Бедро — Стандарт 3 Бедро — Несколько балок 4 Бедро с выступом 5 Бедро с частями / капотом 5 Уголок бедра 6 Ножницы 8 Приподнятый галстук 8 Пересечение ног собаки

Подробнее

Руководство по безопасным методам строительства

Руководство по безопасным методам строительства Руководство по безопасным методам строительства Это руководство для торговцев, строителей и подрядчиков, которое поможет им строить, ремонтировать и модернизировать здания и, в частности, крыши, с

Подробнее

Деревянная каркасная конструкция

Деревянная каркасная конструкция Введение Проектирование и детализация Что такое древесина? Виды отказов История деревянного каркаса Формы деревянного каркаса Живые и собственные нагрузки Ветровые нагрузки Конструкция крыши

Подробнее

HOPLEYS OPENWEBSTEELJOISTS

Design Aid Manual Now также включает письмо о сертификации и таблицу размеров на предъявителя HOPLEYS OPENWEBSTEELJOISTS 2…имеет более 60 лет опыта и уважаемую репутацию в производстве листового металла и связанных с ним

Подробнее

Лучшая книга по сборке сараев США

Книга по сборке Best Barns USA Отредактирована 27 ноября 2013 г. Easton — R 12’x 20 ‘производства Reynolds Building Systems, Inc. 205 Arlington Drive Greenville, PA 16125 724-646-3775 Это руководство защищено авторским правом.

Подробнее

Глава 10 — Системы строительных лесов

Глава 10 — Системы строительных лесов Содержание Глава 10 — Системы строительных лесов… 10-1 Проверка и смажьте домкраты насоса … 10-4 Установка кронштейнов домкрата насоса … Ошибка! Закладка не определена. Установка опор домкрата насоса … 10-5

Подробнее

Ремонт поврежденных штормом крыш

Ремонт крыш, поврежденных ураганом Конструкции крепления черепичных и листовых крыш Соответствуют классификации ветров до категории N3 (ранее W41N), рассчитаны на максимальную скорость порыва ветра 50 метров

Подробнее

КОНЦЕПЦИИ ПАНЕЛИ LLLP.

Компания Small Cottage Company DO-IT-YOURSELF КАЮТЫ И КОТТЕДЖИ PANEL CONCEPTS INC. PANEL CONCEPTS LLLP. 2826 Gold 331 Creek N. M-33, Road Mio, Gold Michigan Creek, Монтана 4864759733 (989) 826-6511 (406) 288-8585

Подробнее

МНОГОФУНКЦИОНАЛЬНЫЕ ВРЕМЕННЫЕ ЗДАНИЯ

Жилые конструкции Пролетные конструкции Противоугонные укрытия Решения для аварийного хранения Решения для промышленных складских помещений Модульные здания Сборные здания Перемещаемые конструкции / временные здания

Подробнее

Здания с дубовым каркасом дешевле

Здания с деревянным каркасом за меньшую цену. Отзывы 4 веранды, беседки, беседки и магазины 5-8 Примеры вариантов 1 гаража 9-12 Примеры вариантов 2 гаражей 13-20 Примеры вариантов 3 гаражей 21-28 4 гаража

Подробнее

Раздел А Ферма крыши

Раздел A Типы фермы крыши Wisconsin Truss, Inc.можно строить фермы различных типов, ниже приведены некоторые распространенные примеры. Обычный бобтейл Scissor Mono Studio Dual Slope Cathedral Tray Vault Parallel

Подробнее

Пост и балочная конструкция

Стойко-балочная конструкция Презентация Канадского совета по древесине Canadian Conseil Wood canadien Council du bois Ранние поселенцы представили концепцию стойко-балочной конструкции в Северной Америке

Подробнее

АМЕРИКАНСКАЯ ГОТИЧЕСКАЯ ИГРОВАЯ

План проекта AMERICAN GOTHIC PLAYHOUSE № 856 Лист 1 из 5 Выберите место и начните с того прекрасного, которое понравится вашим детям.Дизайн домика включает 35 квадратных футов внутреннего пространства плюс

квадратных метра. Подробнее

Дополнения и Изменения

Дополнения и изменения Строительство пристроек и переделок — это разная группа проектов по благоустройству и ремонту дома, которые обычно направлены на улучшение существующей основной

Подробнее

Что такое сейсмическое переоборудование?

Что такое сейсмическое переоборудование? СЕЙСМИЧЕСКАЯ МОДЕРНИЗАЦИЯ Сейсмическая модернизация обеспечивает повышенную устойчивость существующих конструкций к сейсмической активности из-за землетрясений.В зданиях этот процесс обычно включает

Подробнее

СТАНДАРТНАЯ ОТКРЫТАЯ КРЫШКА ПАТИО

СТАНДАРТНОЕ ОТКРЫТОЕ ЗДАНИЕ КРЫШКИ PATIO И ОТДЕЛ БЕЗОПАСНОСТИ 201 E. LA HABRA BLVD. LA HABRA, CA 62-90-9710 Позвоните, прежде чем копать 1-800-227-2600. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: этот информационный бюллетень предназначен для помощи

. Подробнее

ООО «Суперформ Продактс»

ТИПИЧНОЕ УГЛОВОЕ АРМИРОВАНИЕ ПРИМЕЧАНИЕ: СМ. ТЕХНИЧЕСКИЕ ГРАФИКИ АРМАТУРЫ, ПРЕДСТАВЛЯЕМЫЕ ПРОИЗВОДИТЕЛЕМ СТАЛЬНОЕ АРМИРОВАНИЕ УГОЛ СТЕНЫ 90 Copyright 2012 сентябрь 2012 5.1.1 Расстояние между стержнями 6 дюймов 12 дюймов Макс. Загрузите фунты / футы. 2000

Подробнее

Распространенные ошибки в конструкции фермы

В современном конкурентном мире ферм производители компонентов всегда ищут способы создания более эффективных конструкций ферм.Иногда требуется изменить конструкции фермы, чтобы обеспечить герметичность

Подробнее

Как отремонтировать дом

Оценка структурных повреждений Обратите внимание: эта презентация предназначена только для использования в качестве основного образовательного инструмента и ни в коем случае не является всеобъемлющей. Каждое имущество следует рассматривать индивидуально

Подробнее

ПЕРГОЛА И АВТОМОБИЛИ

ТЕХНИЧЕСКИЙ ПАСПОРТ, ПРЕДСТАВЛЕННЫЙ TIMBER QUEENSLAND PERGOLAS AND CARPORTS РЕКОМЕНДУЕМАЯ ПРАКТИКА // МАРТ 2014 19 В этом техническом паспорте содержатся рекомендации компании Timber Queensland для прикрепленных и отсоединенных деревянных конструкций

Подробнее

PDmB, Inc.Определения

Стр. 1 из 11 Определения S Удовлетворительно Отвечает отраслевым стандартам по надлежащим материалам и установке NP Отсутствует Состояние или элемент не присутствовал во время проверки NI Состояние Не проверено или

Подробнее

Строительство OS&H Работа на высоте

Строительные работы по охране труда и технике безопасности Работа на высоте Резюме Общие опасности при работе на высоте Общие требования по охране труда и технике безопасности при работе на высоте Строительные леса Конструкционные рамы Снос наземных конструкций Кровельные работы

Подробнее

Решения для подключения

Решения для подключения ПРОЕКТИРОВАТЬ СИСТЕМУ Решения для подключения холодногнутых стальных конструкций Соответствуют; AS / NZS 4600: 2005 AISI S100: 2007 AS / NZ 1397 ASTM A653 СИСТЕМА ДИЗАЙНА И СТРОИТЕЛЬСТВА FRAMECAD Construction

Подробнее

Шатровая крыша

Шатровая крыша или Шатровая крыша — это особый тип кровли, широко применяемый в русской архитектуре XVI и XVII веков для церквей и колокольней.Это либо:
* коническая (фактически многоугольная) крыша из дерева, где деревянные бревна расположены по сторонам крыши, что делает крышу высокой, тонкой и довольно острой, либо
* крыша аналогичной формы (тонкая , заостренные, почти конические), кирпичные или каменные.

Это типичные русские церкви, которых нет в других восточно-православных странах. Некоторые ученые, однако, утверждают, что шатровые крыши имеют что-то общее с европейскими готическими стилями архитектуры, и даже склонны называть этот стиль «русской готикой».

Считается, что шатровые крыши возникли на Русском Севере, поскольку они предотвращали скопление снега на деревянных зданиях в течение долгих зим. В деревянных церквях (даже современных) этот вид кровли по-прежнему очень популярен. Самый ранний экземпляр такой церкви недавно перевезли в монастырь в Вологде. Другой примечательный пример — церковь 18 века в Кондопоге, Карелия).

Первая в истории шатровая церковь из кирпича — Вознесенская церковь в Коломенском, построенная в память о рождении Ивана Грозного.Его дизайн допускал самые необычные интерпретации. Некоторые ученые, например, рассматривают шатровые крыши этой разновидности как фаллические символы. Однако более вероятно, что этот тип дизайна символизировал высокие амбиции зарождающегося российского государства и освобождение русского искусства от византийских канонов после падения Константинополя под турками.

Палаточные церкви были чрезвычайно популярны во время правления Ивана Грозного. В двух ярких образцах, относящихся к периоду его правления, используется несколько шатров экзотических форм и цветов, расположенных в сложной конструкции.Это церковь Иоанна Крестителя в Коломенском (1547 г.) и собор Василия Блаженного на Красной площади (1561 г.). Последняя церковь объединяет девять шатровых крыш в эффектную круглую композицию.

В семнадцатом веке шатры располагались в ряд, иногда создавая удивительные декоративные эффекты. Первым экземпляром этого типа является Чудотворная церковь в Угличе, три изящных шатра которой напоминают одну из трех горящих свечей. Они также стали типичным архитектурным решением для церковных колокольней.В Рождественском храме в Путинках (Москва) эта тенденция была доведена до предела, так как при строительстве использовались пять основных и три второстепенных шатра.

Говорят, что Патриарх Никон, который часто проходил мимо церкви Путинки по пути к Троице, посчитал памятник нарушающим канонические правила византийской архитектуры и запретил строительство палаточных церквей. За время его пребывания в должности было снесено множество красивых церквей с шатрами, особенно в Старице и Московском Кремле.Только в конце 19 века запрет был снят, а конструкция шатровой кровли возродилась в таких замечательных памятниках, как Храм Спаса-на-Крови в Санкт-Петербурге и.

Фонд Викимедиа. 2010.

Определение шатра (кровля) и синонимов шатра (кровля) (английский)

Из Википедии, бесплатная энциклопедия

(Перенаправлено с Hip (кровля))

Файл: Rectangular-hip-roof.gif

Шатровая крыша на прямоугольном плане

Квадратная вальмовая крыша (также известная как «пирамидальная крыша»)

Файл: Rf-iso1.gif

Вальмовая крыша в разнообразном плане, «h» — вальм, «v» — долина

Файл: Rf-iso3.gif Крыша с голландским фронтоном (австралийская терминология) или двускатной крышей (британская терминология)

Конструкция вальмовой крыши в Северной Австралии, демонстрирующая конструкцию многошпиндельной фермы. Синие элементы представляют собой гнутые металлические обрешетки или прогоны

Вальмовая крыша или шатровая крыша — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим уклоном.Таким образом, это дом без фронтонов или других вертикальных сторон к крыше. Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на прямоугольных домах будут иметь две треугольные стороны и две трапециевидной формы. Вальмовая крыша в прямоугольном плане имеет четыре грани. Они почти всегда имеют одинаковый угол наклона или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши имеют ровную плоскую облицовку, а это означает, что водосточный желоб может быть установлен повсюду. Вальмовые крыши часто имеют слуховые окна.

Строительство

Вальмовые крыши сложнее построить, чем двускатные, и для этого требуются несколько более сложные системы ферм.Хотя саму крышу построить сложнее, стены, несущие крышу, построить легче, поскольку все они находятся на одном уровне. Вальмовые крыши могут быть построены на самых разных формах в плане. Каждый гребень находится в центре прямоугольника здания под ним. Треугольные грани крыши называются концами вальмы, и они ограничены самими бедрами. Бедра сидят на внешнем углу здания и поднимаются на гребень. Там, где у здания есть внутренний угол, между наклонными поверхностями соединяется впадина.Их преимущество заключается в том, что они создают компактный и солидный вид.

Использование

В современной домашней архитектуре шатровые крыши считаются символом комфорта, практичности и прочности. Поэтому их часто можно увидеть в бунгало и коттеджах, и они были неотъемлемой частью таких стилей, как американский Foursquare. Тем не менее, вальмовая крыша использовалась во многих различных стилях архитектуры и в самых разных конструкциях. Вальмовая крыша саморегулирующаяся. Он не требует того же количества диагональных распорок (ветровых распорок), что требуется для двускатной крыши.

Вальмовая крыша также идеальна для использования в ураганных регионах. Он намного лучше выдерживает сильный ветер. В таких областях, как Северная Австралия или побережье Мексиканского залива на юго-востоке Соединенных Штатов, которые подвержены сильным ветровым нагрузкам и строгим строительным нормам, это может быть фактором при принятии решения, какой тип крыши строить. Если наклон крыши от горизонтали составляет 35 градусов или больше, это уменьшит / устранит эффект аэродинамического профиля от сильных ветров, дующих через крышу, и шатровая крыша с гораздо меньшей вероятностью отслаивается от дома, чем крыша с двускатным концом.С этой целью с 2001 года штат Флорида требует, чтобы страховые компании от урагана предлагали премиальную скидку клиентам, которые могут доказать, что у них есть шатровая крыша, что они и делают, получив инспекцию урагана. Шатровая крыша также демонстрирует повышенную живучесть при ураганных ветрах и ураганах. Они стабильны.

Преимущества и недостатки

Одним из преимуществ вальмовой крыши является то, что она имеет карниз со всех сторон. Они защищают стены от непогоды и помогают затенять стены (и окна в них) от солнца, тем самым снижая мощность, необходимую для охлаждения конструкции в теплом климате.Двускатная крыша не затеняет стены у фронтонов.

Возможный недостаток вальмовой крыши по сравнению с двускатной крышей в том же плане состоит в том, что внутри крыши меньше места. Доступ труднее обслуживать.

Варианты

Мансардная крыша

Основная статья: Мансардная крыша

Мансардная крыша — это вариант вальмовой крыши с двумя разными углами наклона крыши, одна из которых намного круче другой.

Шатровая крыша

Основная статья: Шатровая крыша

Шатровая крыша , популярная в русской церковной архитектуре, представляет собой крутую квадратную шатровую крышу, часто имеющую несколько углов.

Двускатная крыша или голландский фронтон

Основная статья: Двускатная крыша

Другой вариант — это фронтон (британская терминология) или голландская двускатная крыша (американская и австралийская терминология), у которой есть шатр с небольшим фронтоном ( фронтон ) над ним. Этот вид упрощает конструкцию кровли; фермы не требуются, но все же у него ровные стены и ровные карнизы.

Полу-шатровая крыша

Полу-шатровая , шатровая или двускатная крыша Крыша имеет двускатный, но верхняя часть фронтона заменена небольшим шатром, скругляющим верхнюю часть крыши. фронтон.Нижний край полубедра обычно имеет желоб, который ведет к остальной части крыши с одной или обеих сторон. Как двускатная крыша, так и полушатровая крыша занимают промежуточное положение между двускатной и полностью двускатной крышей: двускатная крыша имеет двускатный скат над вальмой, а полушатровая крыша имеет шатр над фронтоном.

Полушатровые крыши очень распространены в Дании и Северной Германии.

См. Также

Внешние ссылки

Детали кровли

98 с изоляцией

98

98

98

98

98

Жидкостная гидроизоляция Жидкий оклад Paraflex 531

3

3

98

98 для кровельной мембраны с клеевым покрытием с окладом Parapro

3

3

3

3

Описание PDF DWG
Бордюрb
Деформационный шов (крыша к крыше)
Деформационный шов Paraguard (крыша к крыше)
Дренаж крыши
Дренажный поддон Paraguard
Водосточная дренажная система с парафлексом 531 Гидравлический слив
Цилиндр с кондуктивной головкой
Переливной резервуар Крышка для перелива
Водоотводящий желоб Paraguard с окладом Paraflex 531 Жидкий оклад
Водосток с окладом Interply Parapro
Водосток с окладом Parapro Scupper с окладом Parapro
Переливная втулка с гидроизоляцией Parapro
Переливная втулка с гидроизоляцией Paraflex 531
Кромка крыши

8

Кромка крыши Кромка
Гравийный затвор Proform
Штабель для отходов
Рама оборудования
Проникновение малой трубы 23
Угловое проникновение с окладом Parapro
Угловое проникновение с окладом Paraflex 531 Жидкое окантование
Проникновение с окладом Parapro

3

3

Проникновение с окладом Interply Parapro
Парапет — настенный настил
Парапет — неметаллический

3

3

3

Парапет с колпаком
Парапет с колпаком Paraguard
Высокий парапет
Парапет с фанерной обшивкой 098
Деформационный шов (крыша к стене)
Деформационный шов Paraguard (крыша к стене)
Стена с самоограничивающимся окладом Parapro Стена с самозакрывающимся парафлексом 531 Жидкий гидроизоляционный слой
Система молниезащиты (на крыше)
Паратрейд
Бордюр с клеем
Изолированный бордюр с клеевым гидроизоляцией
Деформационный шов с клеевым гидроизоляцией (крыша к крыше)
Деформационный шов Paraguard с клеевым слоем Крыша к крыше) 9012 3
Шпаклевка с клеевым слоем
Шпатель с клеевым слоем
Paraguard с приподнятым краем с клеевым слоем
Парапет — настенный настил с клеевым окладом
Парапет с колпаком и окладом с наклеиванием клея
Высокий парапет с клеевым слоем
Парапет с перекрытием Paraguard и клеевым слоем
Парапет с фанерной обшивкой и клеевым слоем 98 Деформационный шов (крыша к стене) с клеевым слоем
Деформационный шов Paraguard (крыша к стене) с клеевым гидроизоляционным слоем
.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
