Шатровой крыши конструкция: Шатровая крыша – стропильная система и особенности монтажа крыши, преимущества

13.10.2023

0 Comment

Содержание

схема и проект крыши и её стропильная система- Обзор +Видео и рассчет

На одном из этапов проекта строительства частного дома за городом вы задумаетесь о форме крыши. Вальмовая или шатровая крыша наиболее популярна в настоящее время. Ее внешний вид и конструкция напоминают шатер. Данная крыша имеет свои плюсы и минусы. Для монтажа и установки данной крыши вам не придется нанимать специалистов. Вы легко сможете собрать каркас крыши своими руками. Для этого вам нужно уметь производить расчеты и иметь представление о конструкции и механизме стропильной системы дома. Необходимо помнить, что крыша крепится точно так же, как и прочие конструкции. Для большей уверенности можете позвать помощника.

[contents]

Основным плюсом конструкции шатровой крыши является аэродинамика, она противостоит сильным порывистым ветрам. Воздушные потоки будут уходить по скатам, не причиняя при этом вреда, и не заходя даже на чердак.

Основной минус такой крыши – это сложный каркас, его листовая установка и то, что мансардные комнаты очень малы. Конечно, площадь чердака равна площади потолка, но полезный объем комнаты очень мал.

Механизм шатровой крыши классического типа представляет собой специальную пирамиду с квадратным либо прямоугольным основанием. Треугольные скаты и трапециевидные, как правило, опираются на стены дома либо выходят за их пределы.

Главная схема шатровой кровли дома довольно проста, и рассчитать ее можно различными способами. Шатровая крыша устанавливается с использованием системы и таблицы Пифагора. И у вас не составит особого труда сосчитать площадь скатов и вальм, но расчет расположения и монтажа накосных и рядовых стропил отнимает достаточно много времени.

Строительство шатровой крыши начинается со сборки каркаса. После этого крепится кровля. Механизм стропильной системы довольно сложный. Ниже рассмотрим более подробно как сделать каркас, произвести расчет и сделать кровлю.

Содержание:

Основные правила устройства шатровой крыши

Изготовление и установка крыши идет по следующим правилам:

Для строительства коньковой системы и стропил используют одно и то же дерево и материал.
Промежуточные доски обладают более крутым углом наклона, и размер их должен быть не меньше 50х150 мм.
Короткие детали и элементы закрепляются к угловым компонентам стропил, а не к коньковой доске.
При строительстве в конструкции применяют промежуточные центральные стропила, закрепленные на коньковой доске.
И упираться они должны в верхний конец обвязки либо в коньковую доску.

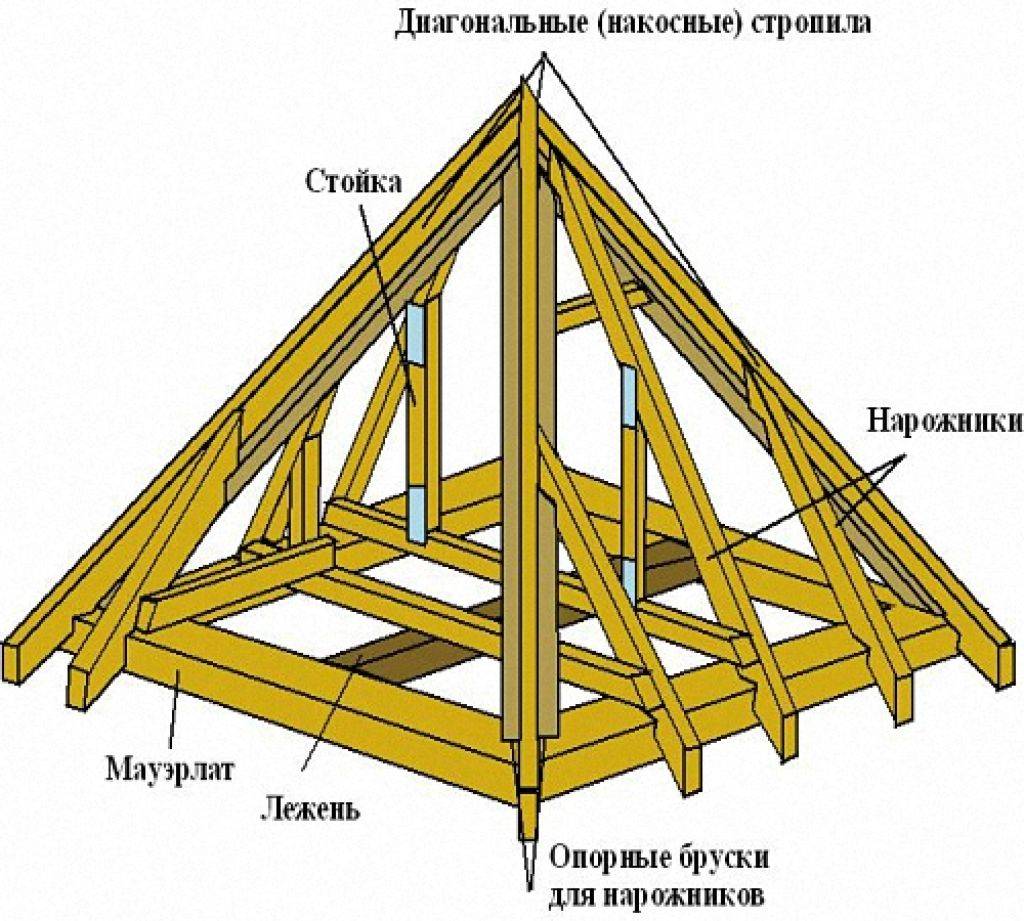

Для монтажа и установки шатровой крыши своими руками, нужно представить себе определенный каркас крыши дома и сделать предварительный чертеж.

На чертеже должны быть зафиксированы следующие элементы шатровой крыши:

центральная часть конструкции — конек, является несущей осью;

накосные стропила- силовые компоненты стропильной системы, один конец будет выступать за пределы дома, а другой – крепится на коньке;
стропила центрального типа крепятся на концах конька и выводятся на все стены;
промежуточные стропила, отходящие от конька, должны идти строго по скатам;

Шатровая кровля своими руками

Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

В начале работ по всему периметру дома укладывается брус для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек.

Далее нужно сделать следующее:

разметить ось с торца каркасного дома по верхней обвязке;
рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
для расчета свеса стропил, один конец бруса нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;

на остальных углах повторяется то же самое;
материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

Расчет элементов шатровой крыши

Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.

Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.

По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.

Угловые элементы

У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей и элементов по углам дома.

А расчет стропил углового типа производится следующим образом:

от угла нужно отмерять полную длину стропил;
проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.

Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников.

Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

Инструменты и строительные материалы

Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.

Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

Монтаж каркаса своими руками

Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату.

Вы можете делать врубку как своими руками, так и специальным электроинструментом.

Затем на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.

Рейтинг

( 2 оценки, среднее 1.5 из 5 )

0 12 623.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Шатровая крыша своими руками — устройство шатровой кровли, материалы, проекты домов

Шатровая крыша с ростом частного строительства снова набирает популярность. Внешне такая кровля напоминает шатер отсюда и название. Монтаж конструкции такого класса сложный и ответственный процесс. Ошибки устранить будет трудно, чаще всего невозможно. Несмотря на это собрать шатровую крышу своими руками вполне реально, главное правильно произвести расчеты стропильной системы и иметь минимальные навыки в кровельной сфере.

В нашей статье мы подробно разберемся, как правильно произвести работы по монтажу кровли и какие особенности имеет данная конструкция.

Содержание

Особенности конструкции.
Расчет шатровой крыши.
Виды шатровых систем.
Монтаж кровельной системы своими руками.
Кровельные материалы для шатровой крыши.

Особенности конструкции

Шатровая кровля – строго симметричная конструкция. Установить ее можно на любой дом, но проще всего реализовать проект на сооружение квадратной или прямоугольной формы. Основой всей системы являются стропила. Устройство стропил сложное, поэтому прежде чем приступить к сборке кровли необходимо произвести грамотный расчет всей стропильной системы. Произвести сборку шатровой крыши своими руками без грамотных расчетов невозможно!

Важные правила:

Древесина, которая используется для сооружения стропильной системы и конька должна быть одной породы.
Промежуточные доски должны иметь размер 50*150 мм и не меньше, угол наклона досок более резкий.
Шатровая конструкция предполагает использование угловые и накосных стропил. Центровые стропила крепятся к коньковой доске, накосные осуществляют силовую функцию. Один конец накосных стропил выступает за площадь дома, а другой крепится к коньку. Угловые стропила крепятся к концу конька.
Короткие элементы стропильной системы крепятся исключительно к угловым стропилам, не допускается крепеж к коньковой доске.
Конек шатровой крыши – это центр, из которого происходит разветвление стропил промежуточного типа.
Наличие фронтона данная система не предусматривает.

Расчет шатровой крыши

Расчет шатровой крыши начинается со скатов. Если будущий дом имеет квадратную форму, то нужно разбить его схематично на 4 треугольника и вычислить площадь каждого. Для этого потребуется чертеж бедующей крыши. Расчеты делаются по следующей формуле: Sската=BC*AD/2.

Далее высчитывается площадь карниза по формуле: (BC+EF)/2*DG. И только тогда можно получить площадь всей крыши, сложив площадь ската и площадь свесов карниза и умножив данную сумму на 4. Далее необходимо рассчитать свес крыши. Минимальной величиной являются 30 см. Для более точного расчета необходимо воспользоваться формулой С=arctg AD/DC.

Важно: округлять расчеты не рекомендуется, есть риск ошибиться в цифрах.

Если крыша имеет более сложную форму, советуем для получения детальных расчетов обратиться к профессионалам. После того как все вычисления сделаны можно приступать к сборке шатровой крыши своими руками.

Виды шатровых систем

Существуют такие виды шатровых крыш: висячие или наслонные. Висячая система сооружается при наличии больших пролетов, при отсутствии возможности укрепления их подпорками или стенами. Опорой в этом случае выступают только наружные стены, это приводит к возникновению горизонтального давления. Для его снижения необходимо установить затяжки, они могут быть деревянными или металлическими. Висячие стропила в верхней части фиксируются друг с другом, а в нижней упираются в наружную стену дома.

Важно: данный вид кровли является самым сложным в реализации, поэтому делать монтаж шатровой крыши своими руками не рекомендуем.

Наслонная крыша более простая, для ее устройства необходима несущая стена или опоры, которые могут быть установлены в центре крыши. Такая конструкция предполагает как минимум две опоры: на стропильные ноги и конек. Благодаря этому давление на стены минимизируется. Максимальная допустимая величина пролета для такой системы 4,5 м.

Важно: если пролеты больше, то потребуется установка дополнительных подкосов.

Наслонная система не только более простая в реализации, но и менее затратная.

Монтаж кровельной системы

Шатровая кровля собирается по следующему плану:

Все стропила и основные узлы собираются на земле. Для этого потребуется ранее заготовленный шаблон и бревна (или брус, доски). Толщина пиломатериалов вычисляется в зависимости от шага, с которым укладываются стропила, от их длины. Также сечение бруса зависит от предполагаемой нагрузки от снежного покрова и угла наклона крыши. Сборку на земле стропильной конструкции осуществляют по мауэрлату (для кирпичных или каменных строений). В деревянном доме стропильная система будет опираться на верхние венцы сруба.
После того как черновой вариант стропильной системы собран, начинается непосредственный монтаж крыши. Первый этап укладка на стены мауэрлата.
Далее с помощью помощников с двух противоположных углов поднимаются стропила диагонального типа и фиксируются между собой в коньковом узле.
Далее поднимаются промежуточные стропила, четко подгоняются врубки и только потом стропила фиксируются в коньке с помощью затяжек. Четырехскатная шатровая крыша отличается от обычной четырехскатной кровли отсутствием прогонов – и диагональные и промежуточные стропила соединяются в коньке.
Финишный этап сборки стропильной конструкции установка нарожников. Для того чтобы повысить жесткость их укрепляют шпренгелями. Установка стропил происходит на расстоянии не менее 500 мм от стены (необходимо для защиты стены дома от воды). Если размер стропил не позволяет сделать отступ от стены дома, то их наращивают (прибивают обрезки досок). Стропила обязательно фиксируются со стенами, если стена кирпичная или каменная используют толстую строительную проволоку, если стены деревянные фиксацию осуществляют металлическими скобами.

Важно: одно из важных правил шатровой кровли – это установка накосных стропил строго под углом в 90 градусов.

Кровельные материалы для шатровой крыши

Одно из основных преимуществ шатровой кровли – это возможность использовать абсолютно любой кровельный материал. Покрыть крышу можно металлочерепицей, профнастилом, натуральной черепицей или битумной, а также ондулином. Данная деревянная стропильная система считается одной из самых прочных, поэтому может вынести давление от тяжелого кровельного покрытия.

При выборе материала можно учитывать только собственные вкусовые предпочтения, материальные возможности и качество покрытия.

Важно: шатровая крыша должна быть оснащена вентиляционными каналами и специальной вытяжкой – это существенно продлит срок службы стропильной системы и всего кровельного «пирога».

Добавить комментарий

Что такое вальмовая крыша? Ответы на ваши вопросы – Remodel Reality

Распространите информацию

Как починить защелку раздвижной двери Мы используем…

Пожалуйста, включите JavaScript

Как починить защелку раздвижной двери Мы использовали JB Weld

Когда мы работали над реконструкцией, я помню, как один из инженеров говорил о вальмовых крышах против двускатных крыш для одного из разделов, где мы делали дополнение.

Я совсем запутался. Я понятия не имел, что было одно против другого. Но как только он объяснил это, все наконец обрело смысл.

Так что же такое четырехскатная крыша?

Вальмовая крыша — это тип конструкции крыши, в которой все стороны крыши спускаются вниз к стенам, при этом каждый скат имеет одинаковую длину.

Склон пологий, обычно не более 45 градусов. Такая конструкция делает вальмовые крыши более устойчивыми и устойчивыми к сильным ветрам, так как крыша со всех сторон поддерживается стенами здания. Шатровые крыши обычно используются в районах с сильным ветром или ураганами.

В отличие от двускатной крыши, вальмовая крыша не имеет вертикальных концов, а вместо этого имеет конек, огибающий вершину.

В нашей ситуации нам понадобилась двускатная крыша, а не вальмовая (хотя в нашем доме есть и другие вальмовые крыши), поэтому, если вы когда-нибудь путались между четырехскатной крышей и другими типами крыш, я мы вас прикрыли!

К концу этой статьи вы лучше поймете, что делает вальмовую крышу такой особенной и может ли она быть правильным выбором для вашего собственного дома.

Кстати, пока мы не зашли слишком далеко, если вы хотите пообщаться с другими домовладельцами, строителями и строителями и получить больше отличных идей для своего дома, чтобы сделать его лучшим, присоединяйтесь к моей бесплатной частной группе в Facebook Remodel. Реальность здесь.

Что такое вальмовая крыша?

Если вы ищете конструктивно прочную и ветроустойчивую крышу, вам не нужно искать ничего другого, кроме вальмовой крыши. Этот тип крыши имеет скаты со всех четырех сторон, которые встречаются наверху, образуя конек. В отличие от двускатных крыш, которые имеют только два ската, четыре наклонные стороны вальмовой крыши создают форму пирамиды.

Одна из причин, по которой вальмовые крыши такие прочные, заключается в том, что они могут более равномерно распределять вес по конструкции. Это делает их особенно подходящими для районов с сильными снеговыми нагрузками или сильным ветром. На самом деле, многие дома в регионах, подверженных ураганам, построены с шатровыми крышами, чтобы они могли противостоять повреждениям от ураганов.

На выбор предлагается несколько вариантов вальмовых крыш. Стандартная вальмовая крыша является самой простой конструкцией и имеет четыре ската одинаковой длины, которые сходятся на коньке. Шатровая пирамидальная крыша имеет дополнительную особенность: каждый скат имеет треугольную форму, образуя заостренный пик наверху.

Вальмовая кровля сочетает в себе оба типа скатов: вальмовые и ендовные образуются там, где пересекаются две наклонные стороны. Наконец, полувальмовая крыша похожа на стандартную шатровую крышу, но с двумя укороченными сторонами для создания карниза.

В целом, если вам нужна прочная и долговечная кровля, способная выдержать суровые погодные условия, рассмотрите возможность выбора одного из этих вариантов универсальной и привлекательной конструкции вальмовой крыши.

Почему стоит выбрать вальмовую крышу?

Выбор вальмовой крыши дает много преимуществ, что делает ее популярным выбором среди домовладельцев. Одним из самых больших преимуществ вальмовой крыши является ее структурная устойчивость, благодаря тому, что все четыре стороны крыши имеют наклон вниз в форме треугольника. Эта конструкция более равномерно распределяет вес крыши по стенам конструкции, что делает ее идеальной для районов с сильным ветром или экстремальными погодными условиями.

Шатровая крыша также обеспечивает превосходный дренаж. Дождевая вода может легко стекать со всех сторон крыши, а не скапливаться в одной области, что снижает риск протечек и повреждения водой интерьера вашего дома. Кроме того, вальмовые крыши часто обеспечивают больше чердачного пространства, чем другие типы крыш, что позволяет разместить дополнительное хранилище или жилое пространство.

В целом, выбор вальмовой крыши означает, что вы инвестируете в прочную и надежную кровельную систему, способную выдерживать суровые погодные условия, обеспечивая при этом больший комфорт и функциональность в помещении.

Различные типы вальмовых крыш

Шатровые крыши изготавливаются в нескольких различных вариантах, каждый из которых имеет свои уникальные характеристики и особенности. Вот некоторые из наиболее распространенных типов:

Тип вальмовой крыши	Описание	Использовать	Плюсы	Минусы
Традиционная вальмовая крыша	Имеет четыре наклонные стороны, которые сходятся на гребне с одинаковым углом наклона	Прямоугольные дома	Классический вид, отлично подходит для районов с сильным ветром	Ограниченное пространство на чердаке, не идеальное место для районов с сильным снегопадом
Шатровая пирамидальная крыша	Все четыре стороны ската крыши должны сходиться в одной точке на вершине конструкции	Квадратные конструкции	Простой дизайн, подходит для небольших конструкций	Ограниченное чердачное пространство, трудно вентилируемое
Шатровая и ендовильная крыша	Имеет два перпендикулярных гребня в месте соединения плоскостей крыши, образующих Т-образную или L-образную форму	Т-образные или Г-образные дома	Предоставляет различные варианты дизайна, подходит для сложных конструкций	Требуется более сложная конструкция, более дорогая сборка
Полувальмовая крыша	Сочетает в себе элементы двускатной и вальмовой крыши, с двумя скатными и двумя вертикальными сторонами с фронтонами	Подходит для домов с крыльями или надстройками	Добавляет визуальный интерес, обеспечивает лучшую вентиляцию	Более сложный каркас, может потребовать больше обслуживания
Голландская двускатная крыша	Имеет шатровую крышу с небольшим фронтоном наверху	Добавляет больше высоты над головой и жилой площади	Классический и элегантный внешний вид	Может быть дороже в сборке

Традиционная вальмовая крыша

Традиционная вальмовая крыша представляет собой четырехскатную крышу со скатами со всех сторон. Каждая сторона вальмовой крыши имеет одинаковую длину и встречается в центре на коньке под углом 90 градусов к стенам дома. Одна вещь, которая делает этот тип крыши безопасным и долговечным, связана с ее стабильностью и долговечностью, которые являются популярными характеристиками, выбранными многими домовладельцами. Точка, где скат крыши соединяется со стеной на верхнем крае, обеспечивает дополнительную защиту, не пропуская воду, создавая эффективную кровельную систему.

Традиционная четырехскатная крыша обычно используется для домов прямоугольной формы, потому что они основаны на прочной конструкции, которая равномерно распределяет вес по всем четырем углам, что делает их прочными и способными выдерживать суровые погодные условия. Помимо обеспечения укрытия, он также создает дополнительную жилую площадь на чердаке. Неудивительно, что традиционная четырехскатная крыша с ее классическим дизайном и многочисленными преимуществами остается популярным выбором среди многих домовладельцев.

Шатровая пирамидальная крыша

Шатровая пирамидальная крыша идеально подходит для зданий квадратной формы, которым требуется надежная устойчивость и исключительный дизайн. Она имеет сходство с традиционной вальмовой крышей, но отличается заостренной вершиной, напоминающей пирамиду, где все скаты сходятся точно на вершине. Ветер, дождь или снег не ровня этому прочному кровельному стилю.

Кроме того, этот вариант кровли представляет поистине потрясающий вид для тех, кто предпочитает необычный вид своему дому. Вы можете выбрать металлические или гонтовые кровельные материалы для дополнительной прочности и долговечности, в зависимости от ваших климатических условий и личных предпочтений.

Благодаря своей невероятно стабильной конструкции вальмовые пирамидальные крыши феноменально работают в условиях стрессовых факторов окружающей среды, таких как сильный ветер и сильные снегопады. Было доказано, что этот превосходный стиль кровли является одним из самых надежных вариантов на рынке, усиленным благодаря четырем наклонным сторонам, работающим вместе в унисон.

Шатровая и ендовная крыша

Если у вас есть Т-образный или L-образный дом, то фальцевая ендовная крыша может стать для вас идеальным вариантом кровли. Этот стиль крыши представляет собой модифицированную версию вальмовой крыши и состоит из двух или более вальмовых крыш, которые пересекаются в ендове. Долина образуется там, где встречаются две наклонные стороны, и направляет дождевую воду в желоба для надлежащего стока.

Этот тип кровли обеспечивает выдающийся уровень защиты от ветра и дождя, что делает его особенно подходящим для районов с суровыми погодными условиями. Его уникальная конструкция гарантирует отсутствие скопления воды или снега на плоских поверхностях между впадинами.

Вальмовая крыша становится все более популярной благодаря своей исключительной прочности, долговечности и эстетической привлекательности. Он также может быть изготовлен по индивидуальному заказу с использованием различных материалов, таких как битумная черепица, металлическая кровля, черепица или деревянная крошка, в соответствии с вашими конкретными требованиями.

Полувальмовая крыша

Этот стиль, также известный как двускатная крыша, сочетает в себе элементы двускатной и четырехскатной крыш. По сути, крыша имеет две стороны с двускатной конструкцией и две стороны с вальмовой конструкцией. Это создает отличительный вид, привлекательный для домов с современными архитектурными стилями.

Одним из интересных аспектов полувальмовой крыши является тот факт, что концы фронтона обрезаны немного короче, чем основная поверхность крыши. Это создает необычный и привлекательный внешний вид, который отличает его от других типов кровли.

Несмотря на уникальный внешний вид, есть практические причины, по которым кто-то может выбрать полувальмовую крышу. Например, его проще сконструировать и построить по сравнению с другими типами крыш. Это означает, что может иметь смысл использовать этот стиль в домах или зданиях, где важны простота и легкость строительства.

Голландская двускатная крыша

Голландская двускатная крыша представляет собой вальмовую крышу с фронтоном наверху. Этот тип крыши спроектирован с шатровой крышей и двускатной вершиной, что обеспечивает дополнительное пространство на чердаке, а также дополнительную устойчивость. Он не только предлагает практические преимущества, но и добавляет привлекательный эстетический штрих к экстерьеру вашего дома.

Голландская двускатная крыша — отличный выбор для районов с суровыми погодными условиями, такими как сильный ветер, сильный снегопад или и то, и другое. Благодаря уникальному сочетанию формы и функции этот тип кровли настоятельно рекомендуется экспертами в этой области для тех, кто ищет оптимальную защиту дома.

Конструкция и конструкция вальмовой крыши

Конструкция и конструкция вальмовой крыши играют решающую роль в обеспечении ее устойчивости, долговечности и общей эстетической привлекательности. Давайте поговорим о некоторых ключевых элементах, из которых состоит вальмовая крыша.

Как устроена вальмовая крыша

Вальмовая крыша состоит из четырех наклонных сторон, которые сходятся на вершине или коньке крыши, обычно симметричных с каждой стороны, имеющих два трапециевидных вальмовых стропила и два треугольных общих стропила.

Вальмовые стропила соединяются по коньку и образуют с горизонтальной плоскостью угол 45-60 градусов. Основной функцией этих стропил является обеспечение поддержки конструкции крыши. С другой стороны, обычные стропила проходят между каждым вальмовым стропилом и поддерживают обшивку и кровельные материалы, которые их покрывают.

Вальмовые и рядовые стропила соединяются в соответствующих точках их пересечения с помощью металлических соединителей и крепежных элементов, а затем покрываются слоем обшивочного материала, на который позже будет добавлен кровельный материал.

Назначение диагональных связей

При строительстве вальмовой крыши обязательно наличие диагональных связей для обеспечения устойчивости конструкции. Этот тип крепления устанавливается крест-накрест между вальмовыми стропилами и коньком, обеспечивая дополнительную поддержку для равномерного распределения веса крыши. Тем самым снижается вероятность обрушения при сильном ветре или снеговых нагрузках.

Преимущества диагональных связей выходят за рамки простого повышения устойчивости. Распорки также помогают свести к минимуму боковые силы, вызванные ветром и землетрясениями, которые со временем могут привести к повреждению крыш. Если этими силами не управлять должным образом, они могут привести к необратимым структурным повреждениям, которые могут поставить под угрозу целостность вашей крыши.

При установке диагональных скоб важно убедиться, что они надежно закреплены с помощью качественных материалов. Плохо закрепленные скобы могут со временем ослабить, а не укрепить конструкцию крыши. Прежде чем приступить к строительству вальмовой крыши и установке диагональных связей, рекомендуется проконсультироваться с профессиональным строителем или инженером.

Как вальмовая крыша поддерживает сама себя

Вальмовая крыша — это тип кровельной конструкции, которая не опирается на несущие стены для поддержки своего веса. Вместо этого вес крыши равномерно распределяется на все четыре угла здания, что делает его самонесущим. Это стало возможным благодаря наклонным сторонам крыши, которые переносят вес крыши на каждый угол, где она поддерживается стенами.

Одна из причин, по которой вальмовые крыши так популярны сегодня в строительстве, заключается в том, что они обеспечивают превосходную устойчивость и долговечность в суровых погодных условиях, таких как сильный ветер и проливные дожди. Кроме того, этот тип конструкции кровли создает эстетически приятный внешний вид, что повышает стоимость недвижимости.

При строительстве вальмовой крыши важно учитывать такие факторы, как уклон (угол наклона крыши) и грузоподъемность (вес, который она может выдержать). Эти факторы будут влиять на то, сколько структурной поддержки необходимо для вашего конкретного проекта кровли.

Роль вентиляции и карнизов

Чтобы обеспечить оптимальное регулирование температуры и предотвратить нежелательное накопление влаги на чердаке, важно понимать, какую роль играют вентиляция и карнизы. Их наличие улучшает циркуляцию воздуха и создает здоровую и стабильную среду на чердаке.

Одним из важных вентиляционных выходов является коньковая вентиляция, которая обычно устанавливается на вершине крыши. Вентиляционное отверстие служит выходом для горячего и влажного воздуха, выходящего из вашего дома. Это достигается за счет создания естественного «эффекта дымохода», который позволяет застоявшемуся воздуху вытягиваться из чердачного помещения, в то время как прохладный воздух поступает через другие выпускные отверстия. Этот процесс создает более комфортную среду обитания и снижает счета за электроэнергию.

В тандеме с коньковыми вентиляционными отверстиями софитные вентиляционные отверстия обычно устанавливаются под карнизом по периметру вашего дома. Эти впускные отверстия позволяют свежему, более прохладному воздуху проникать в чердачное пространство, заменяя застоявшийся горячий воздух, отсасываемый через коньковое вентиляционное отверстие. Они также помогают контролировать уровень влажности и предотвращают накопление неприятных запахов, которые могут вызвать проблемы со здоровьем, если их не контролировать.

При правильном обслуживании вентиляция через карнизы и коньки обеспечивает сбалансированный поток воздуха в полости потолка, обеспечивая тепловой комфорт, то есть температура поддерживается стабильной даже в суровых погодных условиях, таких как сильная жара или холод, независимо от того, живете ли вы в городской или сельской местности.

Различия между вальмовыми и двускатными крышами

Что касается стилей крыш, то между вальмовыми и двускатными крышами есть несколько ключевых различий. Во-первых, в то время как двускатные крыши состоят из двух наклонных сторон, которые сходятся на коньке, вальмовые крыши имеют четыре наклонные стороны, которые сходятся на вершине. Такая конструкция придает вальмовым крышам превосходную устойчивость при сильном ветре и обеспечивает улучшенную защиту от неблагоприятных погодных условий.

Вероятно, самым важным аспектом вальмовых крыш является то, что они предлагают меньше полезного чердачного пространства по сравнению с двускатными крышами. Это связано с тем, что крутые треугольные стороны двускатных крыш могут ограничивать пространство над головой и уменьшать количество доступного функционального пространства. Двускатные крыши более вместительны, обеспечивая большую высоту от пола до потолка по всей мансардной зоне.

Преимущества вальмовой крыши

Вальмовая крыша имеет ряд преимуществ по сравнению с другими типами крыш, включая превосходную структурную целостность, ветроустойчивость и отличный дренаж.

Структурная целостность

Когда дело доходит до выбора типа кровли, вальмовая крыша имеет ряд преимуществ, которые делают ее отличным выбором. Одним из наиболее значительных преимуществ вальмовой крыши является ее структурная целостность. Конструкция такой крыши позволяет равномерно распределить весовые нагрузки по всей конструкции крыши. Шатровая крыша с четырьмя наклонными сторонами, которые работают вместе, чтобы обеспечить поддержку и устойчивость, считается одним из самых прочных и долговечных доступных типов кровли. Это делает его особенно подходящим для районов с сильными снеговыми или ветровыми нагрузками, так как вероятность его разрушения под таким весом меньше.

Ветроустойчивость

Помимо структурной целостности, еще одним преимуществом вальмовой крыши является ее ветроустойчивость. Наклонные стороны крыши создают более аэродинамическую форму, что снижает сопротивление ветру и делает ее более устойчивой к подъемным силам. Кроме того, наклон крыши внутрь помогает предотвратить попадание в здание дождя с ветром, который может вызвать повреждение водой и другие проблемы.

Отличный водоотвод

Кроме того, вальмовая крыша имеет отличные дренажные возможности благодаря четырем наклонным сторонам. Дождь и снег легко отводятся с крыши и вниз по желобам, предотвращая скопление воды на поверхности, что может привести к протечкам или другим повреждениям, вызванным водой.

Недостатки вальмовой крыши

Вальмовая крыша также имеет свои недостатки, и их необходимо учитывать, прежде чем принимать решение о выборе этого типа крыши для вашего здания. Вот пара недостатков вальмовой крыши.

Строительство дороже

Если вы планируете построить четырехскатную крышу, важно помнить, что у этого типа конструкции крыши есть некоторые недостатки. Одним из основных недостатков является то, что его строительство может быть более дорогим по сравнению с другими типами крыш. Это связано с тем, что строительство вальмовой крыши требует больше строительных материалов и рабочей силы, что может значительно увеличить общую стоимость строительства. Однако многие домовладельцы считают, что преимущества вальмовой крыши, такие как повышенная структурная устойчивость и лучший дренаж, компенсируют дополнительные затраты.

Склонность к протечкам

Еще одним недостатком вальмовой крыши является то, что она может протекать. Пересечение впадин и впадин создает области, где вода может собираться и потенциально просачиваться в дом. Крайне важно убедиться, что крыша правильно спроектирована и установлена, и необходимо регулярно проводить техническое обслуживание для решения любых потенциальных проблем.

Ограниченное чердачное пространство

Вальмовая крыша обычно имеет меньшее чердачное пространство по сравнению с другими типами крыш из-за наклонных сторон. Это может не быть проблемой для некоторых домовладельцев, но тем, кому требуется дополнительное место для хранения или жилое пространство на чердаке, возможно, придется рассмотреть альтернативные конструкции крыши.

Преимущества	Недостатки
Структурная целостность	Дороже построить
Ветроустойчивость	Может быть более подвержен утечкам
Отличный дренаж	Ограниченное чердачное помещение

Шатровые крыши и экстремальные климатические условия

Шатровые крыши могут быть отличным выбором для домовладельцев, которые ищут прочный и устойчивый к атмосферным воздействиям вариант кровли. В экстремальных климатических условиях, таких как районы с сильным ветром, сильным снегопадом или ураганом, вальмовые крыши могут обеспечить лучшую защиту по сравнению с другими типами кровли.

Вальмовые крыши в районах с сильным ветром

Для домовладельцев в районах с сильным ветром вальмовые крыши являются отличным вариантом. Конструкция вальмовой крыши делает ее более аэродинамической и менее подверженной повреждениям во время ураганов. Кроме того, четыре наклонные стороны обеспечивают лучшую защиту от подъемных сил, вызванных сильным ветром. Тем не менее, правильная конструкция с правильными креплениями и крепежными элементами имеет решающее значение для обеспечения того, чтобы вальмовая крыша выдерживала эти экстремальные условия.

Шатровые крыши в районах с сильным снегопадом

В районах с сильным снегопадом также могут подойти шатровые крыши. Четыре наклонные стороны вальмовой крыши помогают предотвратить скопление снега на крыше и снизить весовую нагрузку на конструкцию. Эта конструкция также способствует сбросу снега с крыши, что предотвращает чрезмерное накопление веса. В этих регионах необходимо правильно установить соответствующую изоляцию и вентиляцию, чтобы предотвратить любые проблемы, связанные со снегом, такие как ледяные заторы.

Шатровые крыши в районах, подверженных ураганам

Шатровые крыши являются отличным выбором для регионов, подверженных ураганам, благодаря лучшей защите от повреждений ветром. Четыре наклонных стороны обеспечивают большую устойчивость и защиту от сильного ветра, снижая вероятность отрыва во время ураганов. Правильная конструкция, соответствующая местным строительным нормам и стандартам устойчивости к ураганам, имеет важное значение для вальмовой крыши в таких районах. Он должен включать в себя надлежащие крепления, анкерные крепления и крепления, чтобы выдерживать высокие скорости ветра и разлетающиеся обломки, связанные с ураганами.

Уход за вальмовой крышей

Шатровые крыши известны своим превосходным водоотводом и долговечностью, но, как и любая кровельная система, они требуют регулярного обслуживания, чтобы обеспечить их нормальное функционирование. В этом разделе мы обсудим общие проблемы, которые могут возникнуть с вальмовыми крышами, дадим советы по обслуживанию вальмовой крыши и ответим на вопрос, склонны ли вальмовые крыши к протечкам.

Общие проблемы с вальмовыми крышами

Одной из проблем, которая часто возникает с вальмовыми крышами, является скопление мусора, такого как листья и ветки, в ендовах крыши. Это может препятствовать потоку воды и вызывать скопление воды под черепицей, что приводит к протечкам. Экстремальные погодные условия, такие как сильный ветер или сильный дождь, также могут повредить черепицу или другие кровельные материалы.

Советы по уходу за вальмовой крышей

Для ухода за вальмовой крышей осматривайте ее не реже одного раза в год, а также после сильных штормов или экстремальных погодных явлений. Удалите весь мусор, скопившийся на крыше и в желобах, чтобы предотвратить скопление воды. Устраняйте повреждения черепицы или других кровельных материалов, как только они обнаружены, чтобы предотвратить развитие более серьезных проблем.

Устранение риска проникновения воды

Для поддержания вашей вальмовой крыши проверяйте ее не реже одного раза в год и после любого сильного шторма или экстремальных погодных явлений. Удалите весь мусор, скопившийся на крыше и в желобах, чтобы предотвратить скопление воды. Устраняйте повреждения черепицы или других кровельных материалов, как только они обнаружены, чтобы предотвратить развитие более серьезных проблем.

При неправильном обслуживании вальмовые крыши могут протекать из-за поврежденной черепицы или других кровельных материалов, забитых желобов или желобов, а также из-за неправильной установки. Чтобы предотвратить появление утечек в вашей вальмовой крыше, обязательно выполняйте регулярные задачи по техническому обслуживанию, такие как уборка мусора и устранение повреждений.

Примеры вальмовых крыш

Вальмовые крыши популярны среди домовладельцев и строителей благодаря своей структурной целостности и элегантному дизайну. В этом разделе мы приведем примеры вальмовых крыш и их вариаций.

Фотографии вальмовой крыши

Одна картинка стоит тысячи слов, особенно когда речь идет о вальмовых крышах.

Следующие шаги

Хотите присоединиться к тем, кто создает самые удивительные проекты реконструкции и ремонта дома, и получить больше советов, хитростей и лайфхаков о том, как сделать свой дом лучше?

Присоединяйтесь к моей новой бесплатной закрытой группе в Facebook «Remodel Reality», чтобы общаться с другими людьми, такими как вы, и делать свое пространство лучше!

Шатровые крыши с плоским верхом (Руководство для начинающих)

Кровля очень важна, когда дело доходит до Жилья , и не менее важно получить все необходимые качества от вашей крыши.

В связи с этим возникает вопрос о вальмовых крышах с плоскими вершинами как об одной из наиболее часто используемых крыш в мире, ее свойствах, а также о том, соответствует ли она потребностям своего пользователя или нет.

Вальмовые крыши с плоским верхом состоят из скатов со всех четырех сторон, которые сходятся вместе, образуя наверху плоский конек. Он заключается в том, чтобы верх вальмовых крыш в местах схода скатов был хорошо сглажен.

Содержание

Toggle

Шатровые крыши с плоской вершиной

Шатровые крыши имеют четыре стропила, которые обычно встречаются с на плоской коньковой доске, расположенной в средней части крыши.

Из-за прямоугольной формы большинство зданий вальмовые крыши с плоским верхом в основном имеют две треугольные стороны и две трапециевидные стороны.

Вальмовые крыши с плоским верхом не могут быть на квадратных домах. Это связано с формой дома; все стороны склона имеют ровную форму на всех углах, движется вверх по и встречается на единой централизованной вершине, образуя пирамиду.

Шатровые пирамидальные крыши не имеют плоских вершин, поскольку они имеют четыре равных ската, которые сходятся наверху, образуя форму пирамиды.

Помимо вальмовых пирамидальных крыш, существуют и другие конструкции вальмовых крыш, которые могут быть с плоскими вершинами; они включают;

#1.

Обычная вальмовая крыша

Стандартная вальмовая крыша опирается на прямоугольный план с четырьмя гранями. Наклон комнаты почти всегда одинаков и, следовательно, симметричен по центральным линиям.

Более длинные стороны имеют трапециевидную форму, а стороны спереди и сзади имеют треугольную форму.

#2.

Двускатная вальмовая крыша

Двускатная вальмовая крыша, также известная как полувальмовая крыша , обычно характеризуется наличием фронтона, но небольшое вальмовое заменяет верхние стыки крыши.

Одним из преимуществ конструкции двускатной вальмовой крыши является то, что она вмещает водосточный желоб вокруг дома. Он включает в себя как элементы двускатной, так и четырехскатной крыши.

#3.

Шатровая крыша

Шатровая крыша — одна из самых популярных конструкций вальмовых крыш. Крестовины укладываются перпендикулярно Г-образным зданиям, а их конструкция может быть как двухшатровая.

Фальц здания образует аллею v или вальмовую крышу. № Они также подходят для установки в водосточных желобах.

#4.

Шатровые и ендовные крыши

На крышах некоторых зданий может быть более четырех вальмов, образующих ендовы на внутренних углах.

Шатровые крыши с плоским верхом и пирамидальные шатровые крыши в основном применяются в современных проектах, обычно в бунгало, домах ранчо и коттеджах.
