Шатровая крыша: элементы конструкции и технология сооружения

Шатровая крыша в деталях: плюсы, минусы, нюансы монтажа

Шатровую крышу нельзя назвать распространенной — по популярности с обычными двускатными и вальмовыми кровлями ей не сравниться. Особенно если речь не о беседках, а о частных домах. Но и совсем уж редкостью она не является. У шатровой конструкции есть свои уникальные особенности, которые делают такую кровлю отличным выбором в ряде ситуаций. И это несмотря на ее сложность.

Об этих особенностях, нюансах устройства шатровых кровель и о том, что это вообще такое — ниже.

Самая простая крыша шатрового типа — четырехскатная. Все ее скаты представляют собой треугольники одинаковых размеров, вершины которых сходятся в одной точке — коньковом узле. Свое название этот вид кровли получил из-за очевидной схожести с шатром. И чем больше у нее скатов, тем эта схожесть сильнее.

Чаще всего у частных домов делают обычные четырехскатные шатровые кровли. Но если у коттеджа есть башенки или круглые в сечении элементы, например, лестничные пролеты, дом могут крыть шатровой крышей с большим количеством скатов.

Желательно, чтобы количество скатов шатровой кровли без остатка делилось на четыре. Иначе крышу сложно будет сделать даже профессиональным квалифицированным кровельщикам. Не говоря уже о самостоятельном монтаже.

Независимо от количества скатов, все виды шатровых конструкций абсолютно симметричны относительно центральной оси. Она проходит через коньковый узел. Это значит, что перекрыть такой крышей можно только здания (или их участки) правильной формы со стенами одинаковой длины.

Исключение — пристройки к дому. На них часто делают неполную шатровую кровлю, смещая коньковый узел к стене, к которой примыкает пристройка. Получается как бы срезанная наполовину крыша, которая, тем не менее, по конструкции является шатровой. Пример такой «половинной» шатровой крыши — на фото ниже.

У шатровой крыши нет конька, и это ее ключевая особенность. Вместо него — коньковый узел, в котором сходятся стропила. Все преимущества и недостатки шатровой кровли — следствие этой особенности.

Преимущества шатровой крыши

Любая шатровая кровля, независимо от количества скатов:

1. Отлично держит ветровую нагрузку. У нее прекрасная аэродинамика. Если точнее — лучшая среди всех некупольных крыш. У шатровой кровли обтекаемая форма, нет фронтонов или конькового прогона, куда может «упереться» ветер, поэтому ей не страшен ураган.
2. Смотрится необычно. На фоне стандартных двускатных и вальмовых крыш шатровая кровля сильно выделяется. Поэтому такая конструкция — отличный выбор для тех, кто не хочет быть как все.
3. Эстетичная. Шатровая крыша аккуратная и смотрится на доме очень пропорционально и гармонично. Сходящиеся в одной точке скаты скрадывают высоту кровли, из-за чего она не нависает над нижними этажами, как, например, двускатная крыша.
4. Меньше накапливает снег. Из-за все той же обтекаемой формы кровли существенную часть снега просто сдувает ветер.
5. Надежная. Нагрузка по шатровой кровле распределяется равномерно, а весь каркас связан в единое целое, поэтому он жесткий и устойчивый к деформации.

Словом, шатровая крыша — отличный выбор, но только если у вас не сильно ограничен бюджет и нет в планах мансардного этажа. Почему? Рассказываем дальше.

В чем ее недостатки

Серьезных минусов у шатровой крыши столько же, сколько и плюсов, так что это самый неоднозначный вид кровли. Итак, что плохого:

1. Сложная. Монтаж любой четырехскатной крыши — нетривиальная задача, а шатровая крыша уступает по сложности только купольным и совсем уж экзотическим видам кровель вроде луковичных.
2. Дорогая. Это прямое следствие сложности монтажа крыши. У кровельщиков есть специальные коэффициенты для разных видов кровель, на которые они умножают стандартную стоимость работ. У шатровой кровли этот коэффициент один из самых высоких.
3. Нет гибкости. Если не прибегать к особым ухищрениям, шатровой кровлей можно покрыть только дома, стены которых в плане образуют правильные фигуры: квадрат, круг, шестиугольник и подобные. При этом стены обязательно должны быть одной длины.
4. Маленькая мансарда. Полезная площадь мансарды у шатровой кровли наименьшая. Высота, достаточная для создания жилого пространства, только у небольшого квадрата под коньковым узлом.
5. Сложно осветить. У шатровой крыши нет ни полноценных фронтонов, ни небольших вертикальных участков, как у полувальмовых кровель. Поэтому осветить ее можно только с помощью дорогих мансардных окон, которые еще нужно правильно установить и загерметизировать, чтобы стык между рамой и крышей не стал источником течи.

Проще говоря, шатровая крыша на любителя. В основном она подходит тем, кто ради эстетики и оригинальности готов пожертвовать площадью мансардного этажа и значительной суммой. Ну и еще она хороша для районов с сильным ветром.

Стропильная система шатровой крыши состоит из:

• конькового узла, в котором сходятся стропила;
• центральной стойки — опоры для конькового узла;
• мауэрлата — он образует замкнутый контур и поэтому обеспечивает кровле жесткую опору;
• центральных стропил, которые проходят посередине скатов;
• диагональных (угловых, накосных) стропил, которые соединяют коньковый узел с углами дома;
• нарожников — коротких стропильных ног, которые одной стороной опираются на мауэрлат, а другой — на накосные стропила;
• промежуточных стоек и подкосов, которые нужны для разгрузки отдельных узлов стропильной системы;
• выносов — балок, которые формируют карнизный свес на сторонах крыши, параллельных балкам перекрытия;
• ригелей и затяжек, компенсирующих распирающее усилие от стропил.

Кроме того, иногда к стропильной системе относят балки перекрытия, но это сомнительно. Во-первых, перекрытие может быть железобетонным, это никак не помешает сделать шатровую кровлю. Во-вторых, есть конструкции шатровых крыш, в которых все их элементы опираются только на мауэрлат и напрямую на несущие стены.

Стропильную систему шатровой кровли сложно сделать самостоятельно. Особенно если опыта в устройстве каркаса крыши нет. Поэтому для ее расчета и монтажа желательно привлечь профессиональных кровельщиков и проектировщика. При этом важно, чтобы:

1. Пиломатериалы были хорошо высушены. Шатровая кровля намного восприимчивее к качеству строительного леса, чем двускатная или односкатная крыша, из-за больших нагрузок и их сложного распределения. Особенно критична влажность древесины, поскольку если накосные или центральные стропила выгнет, вся конструкция резко потеряет в надежности.
2. Стропила ставились с вырубками. Это сделает каркас более жестким и надежным.
3. Нарожники крепились к мауэрлату и диагональным стропилам. Их крепление к стойкам и подкосам нарушит распределение нагрузки по конструкции.

Перед тем как покрыть шатровую крышу, рекомендуем пригласить эксперта-кровельщика, чтобы он оценил качество готовой стропильной системы. Неспециалист сможет заметить только базовые ошибки, а для шатровой кровли даже небольшие недочеты имеют значение. Кроме того, требовать у строительной бригады исправление ошибок намного проще, если у вас есть заключение эксперта.

А вот со всеми остальными этапами вполне можно справиться самостоятельно. Кровельный пирог, как и порядок его устройства, одинаков для всех крыш одного типа. Разве что при работе с четырехскатными кровлями больше отходов.

Итак, как крыть шатровую крышу:

1. С внутренней части стропил крепят пароизоляцию с помощью строительного степлера. Нахлест между соседними полотнищами должен быть 10-15 см. Стык между ними, а также места, где пароизоляция заходит на стены, вентиляционные шахты, дымоход и другие препятствия, герметизируют специальной клеящей лентой.
2. Поверх пароизоляции набивают внутреннюю обрешетку. Это не только основа для отделки крыши, но и опора для утеплителя.
3. Между стропилами враспор укладывают плиты утеплителя.
4. Поверх стропил крепят гидробарьер, тоже с проклейкой стыков и нахлестом полотнищ.
5. Вдоль стропил набивают небольшие бруски контробрешетки. Она дополнительно фиксирует гидроизоляцию и обеспечивает вентиляционный зазор между кровельным материалом и гидробарьером.
6. Поверх контробрешетки крепят обрешетку: бруски, доски, плиты OSB или листы влагостойкой фанеры.
7. На обрешетку монтируют кровельное покрытие.

Важный нюанс: шатровая крыша симметрична. Это значит, что в большинстве случаев обрезки материалов с одного ската можно использовать на соседнем. Поэтому продумывайте раскладку материалов, особенно кровельных листов, заранее.

Еще одна тонкость тоже связана с отходами. Парадоксально, но при монтаже шатровой кровли натуральная черепица и тем более недорогая цементно-песчаная могут оказаться выгоднее листовых материалов. Причина — при укладке штучных материалов почти нет отходов, в то время как у листовых покрытий в утиль может уходить до 30%.

И последнее: не забывайте о герметизации конькового узла и стыков между скатами. Даже если по технологии можно обойтись без герметика, в этих местах им лучше пройтись. Это почти никак не скажется на бюджете, зато прибавит надежности кровле и поможет компенсировать мелкие недочеты монтажа кровельного покрытия в этих узлах.

Будьте в курсе!

Подпишитесь на новостную рассылку

фото схем и чертежей стропильной системы частного дома + расчет кровли

Крыша здания является основной его защитой. Многообразие форм, конструкций, видов кровельных систем позволяет спроектировать здание таким образом, что оно получит индивидуальный облик, станет гордостью и теплым семейным гнездышком для любой семьи.

Крыши по особенностям строения, спецификой формы скатов могут быть нескольких видов:

• Плоские. Стороны конструкции опираются на стены здания. Они практически лишены уклона. Форма ската чаще всего представляет прямоугольник;
• скатные. Конструкция имеет два и более скатов различной формы, которые расположены под определенным уклоном.

Скатные крыши классифицируются по количеству, форме, расположению скатов:

• Двускатные;
• вальмовые;
• полувальмовые;
• шатровые;
• многощипцовые;
• купольные.

Кроме того, существуют другие конструкции, которые менее распространены. Они изредка используются в кровельных конструкциях: шпилеобразные, сводчатые, арочные, сферические, складчатые.

Из множества кровельных систем есть что выбрать: каждая из конструкций имеет свои особенности монтажа, характерное архитектурное оформление, индивидуальную функциональность.

Содержание статьи

• 1 Шатровая крыша
• 2 Достоинства и недостатки
• 3 Из каких элементов состоит шатровая кровля
• 4 Шатровая крыша своими руками: последовательность строительства
• 5 Устройство стропильной системы и монтаж
• 6 Кровельный пирог
• 7 Установка обрешетки, гидроизоляции и пароизоляции
• 8 Утепление шатровой крыши
• 9 Укладка кровельного покрытия
• 10 Заключение

Шатровая крыша

Конструкция шатровой крыши характерна таким устройством, при которой скаты выполнены в форме треугольников с общей точкой соединения четырех вершин.

Количества треугольников в конструкции шатровой крыши может быть и больше, но все они должны иметь общую вершину. Идеальным вариантом постройки помещения под шатровую кровлю является четырехугольная форма, при которой вершина кровли образуется в центре.

Но шатровая система не обязательно может иметь вершину в центре конструкции. Кровля может быть смонтирована таким образом, что вершина смещена от центра в сторону. В такой конструкции длина сторон двух противоположных скатов при четырехскатной системе различна.

По конструктивным особенностям строения стропильной системы шатровые крыши могут быть:

• Наслонные. Имеют опорные точки на внешних и внутренних стенах, расстояние между которыми не больше 4,5 метров;
• висячие. Сооружают при небольшом пролете и без необходимости дополнительных внутренних опор.

Независимо от того, какая стропильная система смонтирована при обустройстве шатровой крыши, ее внешняя форма остается неизменной.

Кроме того, по конструктивным особенностям шатровые крыши могут быть:

• Ломаные. Чаще устанавливают под мансарду, при этом имеется изменение угла наклона на скате на меньший;
• с эркером (ендовые). Шатровая кровля при этом является дополнением к эркеру;
• мансардные. При этом мансардные выступы располагаются на скатах кровли.

Независимо от конструкции шатровой системы, форма крыши похожа на шатер: отсюда и название.

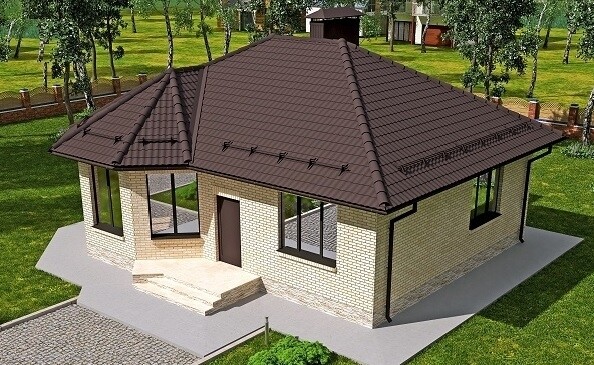

Шатровая крыша частного дома

Достоинства и недостатки

Не бывает идеальной конструкции кровли: каждая имеет свои индивидуальные особенности.

Важным достоинством шатровой крыши являются ее аэродинамические свойства: ветровые потоки проходят по скатам, не нанося вред кровле, и не попадают в чердачное пространство. Кроме того, отсутствие фронтонов обеспечивает устойчивость конструкции.

Недостатками шатровой конструкции является сложность монтажа, а также при желании обустройства мансарды, ее площадь будет слишком мала.

Несмотря на то, что конструкция шатровой крыши требует значительных трудовых ресурсов, конечный результат однозначно будет оправдан: шатровые конструкции являются одними из самых привлекательных кровельных систем.

Достоинства и недостатки

Из каких элементов состоит шатровая кровля

Стандартная система шатровой конструкции состоит из элементов:

• Накосные стропила. Доски, расположенные в угловых частях каркаса системы и распределяют значительную часть нагрузки, действующей на всю систему. Являются самыми длинными стропильными частями конструкции;
• нарожники. Служат для укрепления накосных стропил и распределения нагрузки;
• коньковый узел. Сложный элемент, так как не всегда идеально скрепляются стропильные доски, если крыша не квадратной формы;
• центральные стропила. Соединяются в коньковой части с накосными брусьями и являются показателем высоты ската;
• подкосы. Являются опорными частями стропильных ног;
• мауэрлат. Опорные брусья для всей конструкции, к которым крепятся стропильные ноги. Используют для мауэрлата брус большим сечением.

Дополнительными элементами системы являются ригели, дополнительные опоры, прогоны, лежни, то есть те элементы, которые служат для укрепления основных частей конструкции. Чаще всего они используются в регионах, предрасположенных к сильным ветровым потокам.

Чертеж элементов шатровой кровли:

Элементы

Шатровая крыша своими руками: последовательность строительства

Особенностью сооружения стропильной системы шатровой крыши является то, что монтаж ее основы производится на земле в соответствии с заранее подготовленными шаблонами. Для изготовления шаблона следует учитывать длину стропил, шаг, нагрузку и соответствующее сечение.

Строительство такой крыши своими руками подразумевает выполнение следующих работ:

• Установка мауэрлата;
• установка накосных стропил;
• монтаж подкосов, центральных подпорок;
• монтаж нарожников;
• установка обрешетки;
• монтаж пароизоляции;
• монтаж гидроизоляции;
• кровельное покрытие.

Каждый этап работ предусматривает выполнение обязательных шагов, без которых обустройство кровли будет нарушено.

Строительство своими руками

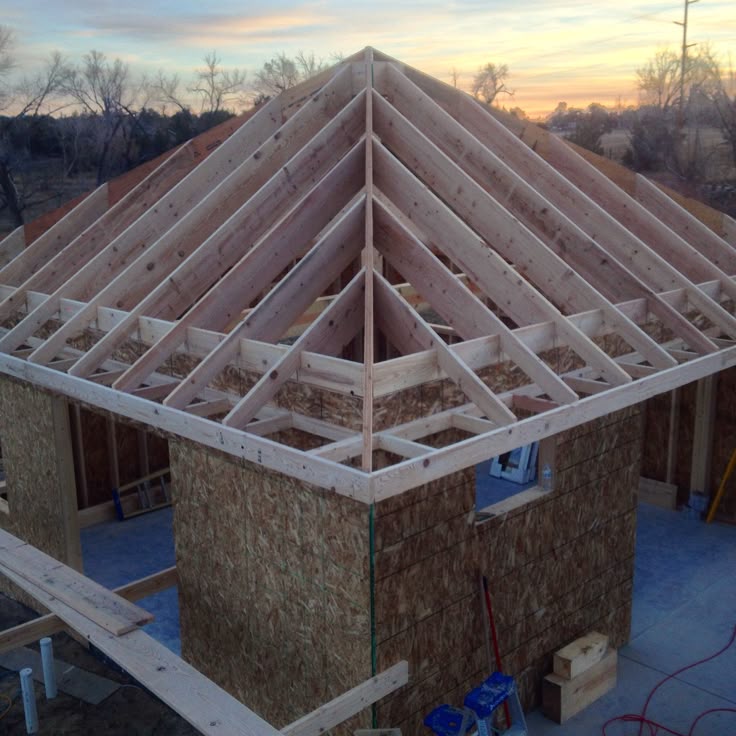

Устройство стропильной системы и монтаж

Стропильная система шатровой крыши — довольно сложная конструкция. Кроме того, монтаж конструкции шатровой крыши следует выполнять перед тем, как сделать потолок здания.

Монтаж производится поэтапно:

• Устанавливают мауэрлат (если стены кирпичные): его крепят внешние несущие стены, предварительно застелив их гидроизоляционным слоем (чаще всего используют рубероид). Если стены из дерева — монтируют обвязку;
• с противоположных углов устанавливают накосные стропильные доски и скрепляют их в коньке способом крепления затяжек. При этом под углом спиливают верхние концы стропильных досок. Для крепления к мауэрлату рекомендуется использовать врезную балку. При деревянной стене их крепят скобами, если стена из кирпича — предварительно в мауэрлат монтируют арматурные хомуты;
• в центральной части ферм устанавливают стойки-подпорки;
• в скатных частях устанавливают раскосы, подкосы, диагональные рейки. Так обеспечивается сопротивляемость ветровым нагрузкам;
• установка нарожников, подкосов, шпренгелей.

ВАЖНО!

При обустройстве диагональных стропил следует придерживаться прямого угла.

Кроме того, следует правильно рассчитать длину стропильных ног, чтобы обеспечить свес для защиты стены. Если длина недостаточна, то дополнительно крепят доски (кобылки).

Далее можно приступить к монтажу обрешетки и других слоев пирога.

Монтаж мауэрлата

Кровельный пирог

Пирог кровли — это последовательно смонтированные слои материалов для обустройства кровли.

Для шатровой крыши пирог состоит из таких слоев:

• Стропильная система. Изготавливается из деревянных брусьев, служит массивным каркасов всей системы;
• пароизоляция. Слой, предотвращающий образование конденсата;
• обрешетка. Система из досок, которая обеспечивает прочность конструкции и является основой для крепления слоев пирога;
• утеплитель. Служит для утепления кровли и здания в целом;
• гидроизоляция. Материал, который препятствует попаданию влаги из вне;
• контробрешетка. Деревянная конструкция, которая служит для обеспечения вентиляционного зазора между кровельным материалом и слоями пирога, а также для крепления внешнего покрытия;
• кровельный материал. Внешнее покрытие — главная защита от внешних факторов.

ОСТОРОЖНО!

Правильная последовательность уложенных слоев пирога обеспечивает его надежность и создание комфортного микроклимата. Если допущены ошибки по обустройству хотя бы одного слоя, это может стать причиной разрушения всей кровли.

Фото схемы шатровой крыши:

Схема

Установка обрешетки, гидроизоляции и пароизоляции

Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.

Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.

Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.

Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.

Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.

Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.

После крепления обрешетки между ее досками укладывают утеплитель.

Укладывание гидроизоляции

Установка обрешетки

Утепление шатровой крыши

Необходимость утепления шатровой крыши особенно актуальна, если конструкция предусматривает оборудование мансардного помещения.

Однако, не лишним будет, если утепление производить и без жилого пространства непосредственно под кровлей.

Распространенными утеплителями для кровля являются: минеральная вата, пеноплекс, пенополистирол и другие.

Самым популярным материалом является минвата. При утеплении шатровой крыши пласты материала укладывают между стропильными брусьями сверху вниз так, чтобы не образовывались зазоры. Так укладывают утеплитель по всем скатам кровли.

Утеплитель должен иметь ряд характеристик, которые могут способствовать обеспечению надежного утепления:

• Низкая теплопроводность;
• прочность при сжатии;
• плотность;
• огнестойкость;
• паронепроницаемость;
• воздухопроницаемость.

Утепление

Укладка кровельного покрытия

Для шатровых крыш важным показателем выбора кровельного материала является угол уклона скатов.

Для разного покрытия определяется возможность его укладки в соответствии с уклоном:

• Черепица — от 30 до 60°;
• асбестоцементное покрытие — от 14 до 16°;
• мягкая кровля — от 8 до 18°.

Кроме того, можно использовать декоративные покрытия, характерные для такого вида кровли — тростниковые, камышовые. Такие покрытия являются недолговечными, для центрального региона менее распространены с учетом климатических особенностей.

Чаще всего шатровые системы покрывают черепицей и другими листовыми видами (профнастилом, листовой медью, металлочерепицей).

Покрытие кровельным материалом необходимо производить на каждом скате поочередно. Особенности укладки каждого материала предусматривают выполнение требований по монтажу.

Так, например, листы профнастила следует начинать укладывать с левого нижнего края ската и продолжать застилать, закрепляя специальными саморезами. При этом по диагонали срезают края листа с края ската.

ВНИМАНИЕ!

Расчет внешнего покрытия шатровой крыши должен производиться с учетом достаточно большого количества обрезков материала.

Несмотря на то, что отходы могут быть использованы на верхних частях ската, их все равно будет достаточно много.

Укладка кровельного материала

Заключение

Таким образом, выполнить монтаж шатровой крыши своими руками можно, но работы потребуют максимум усилий не только по монтажу каркаса кровли, но и по укладке слоев пирога.

Это связано не только с физическими работами, но и с правильностью расчетов по нагрузке и расходу материалов довольно сложной конструкции. Но все затраченные силы и средства с лихвой перекроет уникальность конструкции.

Шатровая крыша | архитектура | Британика

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.

• Студенческий портал
  Britannica — лучший ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Britannica Beyond
  Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы изучаем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Факты и сопутствующий контент

Полное сравнение (с иллюстрациями)

Крыша вашего дома предназначена для защиты всей конструкции (и вас) от непогоды.

Как дождь, снег, мокрый снег, ветер и град. Ознакомьтесь с нашим 51-точечным руководством по проверке повреждений крыши от града.

Крыши большинства жилых домов имеют наклон, поэтому вода стекает по склону в желоба или с карнизов.

Конструкции крыш могут варьироваться от самых простых.

Очень сложный.

С большим количеством углов, ендов, разным уклоном, слуховыми окнами и т. д.

И хотя многие крыши являются строго четырехскатными крышами…

…Или строго двускатными крышами.

Другие используют комбинацию обоих типов крыш для создания уникальных конструкций крыш.

Сейчас.

Давайте посмотрим поближе.

Что такое вальмовая крыша?

Вальмовая крыша не имеет вертикальных концов . Он имеет уклон со всех сторон, причем склоны сходятся в пике (если конструкция квадратная).

Или с концами , наклоненными внутрь к выступу , образованному соседними сторонами (если конструкция прямоугольная).

«Бедро» относится к внешнему углу, образованному на стыке двух смежных сторон.

Из-за сложности конструкции и требований к конструкции.

Шатровые крыши обычно дороже в строительстве, чем двускатные.

Вот несколько фотографий вальмовой крыши , чтобы вы могли увидеть, как они выглядят.

Варианты вальмовой крыши

• КРЫША ПАВИЛЬОНА – четырехскатная крыша на квадратной конструкции, где все стороны соединяются в единую вершину. (также известная как пирамидальная крыша)
• МАНСАРДНАЯ КРЫША – тип вальмовой крыши, у которой каждая сторона имеет два разных угла наклона, причем нижний угол намного круче верхнего.
• ТАНТОВАЯ КРЫША – многоскатная (многоугольная) шатровая крыша с крутыми скатами, поднимающимися к вершине, как на шпиле церкви.
• ГОЛЛАНДСКАЯ ДВОСКОННАЯ КРЫША – разновидность вальмовой крыши, включающая небольшой фронтон в верхней части крыши.
• ПОЛУВАДРАТНАЯ КРЫША – это надстройка к двускатной крыше, в которой конец фронтона включает небольшую секцию вальмовой крыши, наклоненную к коньку. (Также известная как крыша с подстриженным фронтоном или безголовая крыша)

Что такое двускатная крыша?

В словаре фронтон определяется как «часть стены, закрывающая конец скатной крыши».

Википедия описывает фронтон как «треугольную часть стены между краями пересекающихся скатов крыши».

Двускатная крыша включает две наклонные стороны и по крайней мере один фронтон.

Вот несколько фотографий двускатной крыши , чтобы вы могли увидеть, как они выглядят.

Варианты двускатной крыши

• ОТКРЫТАЯ ДВУСЦОВАЯ КРЫША  – вальмовая крыша на квадратной конструкции, где все стороны соединяются в единую вершину. (также известная как пирамидальная крыша)
• КОРОБНАЯ ДВУСЦОВАЯ КРЫША – тип вальмовой крыши, в которой каждая сторона имеет два разных угла наклона, причем нижний угол намного круче верхнего.
