Шаг вязки арматуры для монолитной плиты: Как правильно вязать арматуру для монолитной плиты + схема

схема и процесс укладки арматуры

Содержание

1. Что такое армирование
   1. Какое армирование нужно для плиты фундамента
   2. Выбор арматуры
   3. А может выбрать композитную?
2. Как сделать армирование монолитной плиты
   1. Чертеж, схема армирования
   2. Расчет диаметра и количества арматуры
   3. Подбор инструментов и материалов
   4. Процесс армирования
3. Ошибки монтажа – заключение

Выбор типа фундамента при строительстве газобетонных домов не столь широк, как при установке каркасников. Из-за уязвимости газобетонной кладки к подвижкам грунта, её нельзя опирать на металлический или деревянный ростверк, устанавливать такой дом на сборных малозаглублённых столбах или винтовых сваях. Наибольшей жёсткостью обладают монолитные конструкции, особенно сплошные. Рассмотрим, как выполняется армирование плиты фундамента, и какие нормативные требования при этом нужно учитывать.

Существует два основных типа нагрузок: на сжатие, и на растяжение, которые должен выдерживать фундамент, не подвергаясь разлому, крену, опрокидыванию и другим проблемам.

Когда нагрузка становится для бетона критической, в работу включается металлический каркас. От того, насколько грамотно он смонтирован, зависит долговечность здания в целом, ведь кроме прочего на фундамент могут воздействовать ещё и силы морозного пучения. И потом, нагрузки-то неоднородные. Когда дом заведён под крышу, основное давление приходится по контуру плиты, а не в середине, так как кроме веса стен, начинают давить и конструкции кровли.

Стены и сами подвергаются неравномерным нагрузкам, так как им приходится сопротивляться идущему от стропил распору. Гасить распорные нагрузки должен железобетонный армопояс, заливаемый поверх стен, но весит он немало, и это тоже дополнительная нагрузка на фундамент. Более существенные нагрузки, воздействующие на контур плиты, стремятся отломить бетон — и это им удалось бы, если б не арматура.

Принцип армирования плиты зависит от её конструкционных особенностей. Обычная плоская плита для газобетонного дома не может иметь толщину меньше 250 мм, и должна армироваться объёмным каркасом. Он состоит из двух уровней рабочей арматуры, соединённых между собой поддерживающей арматурой в виде плоских каркасов или П-образных хомутов, арматурных подставок-лягушек.

Второй ряд сетки опирается на подставки-лягушки

Так как более высокая нагрузка приходится на контур плиты, в этой части армирование должно быть более интенсивным. Как вариант, проектировщики предусматривают для плиты дополнительный, увеличивающий статичность конструкционный элемент – рёбра жёсткости, которые могут быть направлены как вверх, так и вниз.

В обоих случаях выступы, имеющие вид ростверка или мелкозаложенного ленточного фундамента, основные нагрузки принимают на себя, для чего имеют собственный армирующий контур. Соответственно, горизонтальная часть может уменьшаться в толщине до 150 или даже 120 мм, и иметь менее интенсивное армирование.

Каркас в более тонкой горизонтальной части плиты может быть не объёмным, а плоским, в одном уровне, но он обязательно увязывается с арматурой выступающих элементов плиты. К примеру, плиты, проектируемые по шведской технологии (УШП), именно так и структурируют, что прекрасно видно на предлагаемом в качестве примера чертеже.

Чертёж плиты УШП

Сколько должно быть арматуры, и с каким шагом она должна располагаться, определяется расчётом – всё зависит от суммы нагрузок, воздействующих на фундамент. Их традиционное армирование осуществляется с помощью стальной арматуры. В зависимости от состава она бывает:

1. Углеродистой. Основные компоненты в ней – это железо и углерод, легирующих добавок очень мало.
2. Низколегированной. Здесь легирующих добавок, роль которых играют такие металлы, как титан, ванадий, никель, медь, намного больше. Соответственно эта сталь обладает лучшими характеристиками – в том числе и меньше поддаётся коррозии.

Производство осуществляется по разным технологиям, в соответствии с чем, сталь подразделяется на такие продукты:

• Холоднотянутая — маркируется «В». Эта сталь должна сама по себе обладать высокой пластичностью, так как температурной обработке в процессе производства не подвергается.
• Горячего проката — маркируется «А». Здесь, наоборот, сталь обрабатывают в условии высокой температуры. Для фундаментов малоэтажных зданий используется именно она.
• Канат стальной арматурный, семипроволочный – маркируется «К». Представляет собой трос, свитый из проволочных жгутов. Применяют в основном при производстве предварительно напряжённых железобетонных конструкций.

Есть различия и в типе поверхности:

Тип поверхности, фото	Особенности применения
Гладкий профиль	Из-за отсутствия профиля гладкая арматура плохо сцепляется с бетоном, поэтому в качестве рабочей использоваться не может. Разве что, из таких стержней могут формироваться хомуты, за счёт которых задаётся высота или ширина каркаса (в основном в ленточных и набивных свайных фундаментах).
Ребристая с кольцевым профилем (ГОСТ 57*81)	Этот вид арматуры для нашей страны можно считать традиционным, так как выпускается она по ещё советскому стандарту сорокалетней давности. В сечении стержня можно видеть два продольных выступа, соединяемых между собой спиралевидными рёбрами. Линии спирали могут быть одно- или двухзаходными, в зависимости от диаметра арматуры. В устаревшей версии маркируется АIII, в современной – А400.
Ребристая с серповидным профилем (ГОСТ 52544*2006)	Эта арматура не только имеет другую форму профиля, но и выпускается по другому стандарту. У неё тоже имеются винтовые рёбра, но они не смыкаются в кольцо, а имеют промежутки и больше напоминают конфигурацию серпа. Промежутки сделаны для удобства сварки, хотя при желании эту арматуру можно и вязать. Маркируется А500 и А 500С.
Комбинированная	Смешанный профиль введён с целью получения повышенного сцепления стержней с бетоном, и только для арматуры А500. Это, кстати, позволяет определить класс арматуры визуально.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

В последние годы всё большую популярность приобретает композитная арматура. Этим термином называют материалы из термопластичных полимеров, наполненных волокнами или крошкой стекла, кварца, базальта, угля. Их главными достоинствами являются: меньший, чем у стали вес; неподверженность коррозии и высокая прочность на разрыв, в 2-3 раза превышающая аналогичный показатель металлической арматуры.

Изначально композитные материалы создавались для авиации и космонавтики, но как только появилась возможность формировать на неметаллической арматуре рельеф методом протяжки (технология пултрузии), такую арматуру стали широко использовать в гражданском и промышленном строительстве. Существует несколько видов композиционных материалов, но широкое применение в виду более низкой стоимости получили только два из них: стеклопластик и базальтопластик. Формирование рельефа у композитных стержней осуществляется по тому же принципу, что и у стальных.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Обратите внимание: Тонна стеклопластиковой арматуры стоит дороже стальной раза в четыре, и это часто отпугивает несведущего покупателя. На самом деле получается более выгодно: у композита меньший вес, а из-за более высокой прочности на разрыв, для каркаса вместо диаметра 12 мм можно брать 8 мм. Так что, в этой тонне получается арматуры намного больше.

Многие усомнятся, что пластик может оказаться более прочным, чем металл, но это так. У стальной арматуры предел текучести составляет 400-500 мПа (отсюда и маркировка А400 или А500), а у композитных стержней этот показатель составляет минимум 1200 мПа. Единственно, в чём металл превосходит композит, так это в том, что его модуль упругости выше в 50 раз и не зависит ни от температуры окружающей среды, ни от нагрузок.

По этой причине в строительстве зданий и сооружений повышенного класса ответственности композитную арматуру не применяют. Жилые дома, в том числе многоэтажные (кроме высотных), относятся к нормальному уровню ответственности, и тех свойств, что имеет композитная арматура, для них вполне достаточно. Если нужно, чтобы фундамент выдерживал больше нагрузок, достаточно лишь увеличить диаметр применяемой арматуры или уменьшить шаг её расстановки.

Перед тем, как приступить к устройству плиты, на объекте должны быть выполнены следующие работы:

• организована временная подъездная дорога и место стоянки спецтранспорта;
• предусмотрен отвод поверхностной воды;
• обозначена площадка для складирования арматуры или карт сеток, хранения монтажной оснастки;
• выкопан котлован (если дом с подвалом) или неглубокое земляное корыто, если плита поверхностная;

Неглубокая выемка в грунте под поверхностную плиту

Засыпка песчаной подушки

Монтаж мембраны под подошвой плиты

• завезена на объект арматура для каркаса и пиломатериал для опалубки в таком количестве, которое обеспечит бесперебойную работу минимум в двух сменах;
• выполнена геодезическая разбивка осей плиты;
• уложен геотекстиль и произведена засыпка противопучинистой песчаной подушки;
• залита бетонная подготовка и выполнена наплавная гидроизоляция, или уложен слой профилированной ПВХ-мембраны, поверх которой и будет устанавливаться каркас.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Очерёдность установки опалубки и монтажа арматуры зависит от того, будет ли сборка каркаса укрупнённой. Когда его собирают из отдельных стержней, щиты мешают соединять торцы стержней, поэтому опалубку устанавливают уже после того, как каркас будет собран. Если же остов плиты собирается из сетчатых карт, их проще укладывать в уже готовую опалубку. Крайние элементы каркасов крепят к щитам проволокой, через отверстия, просверленные в деревянных рейках.

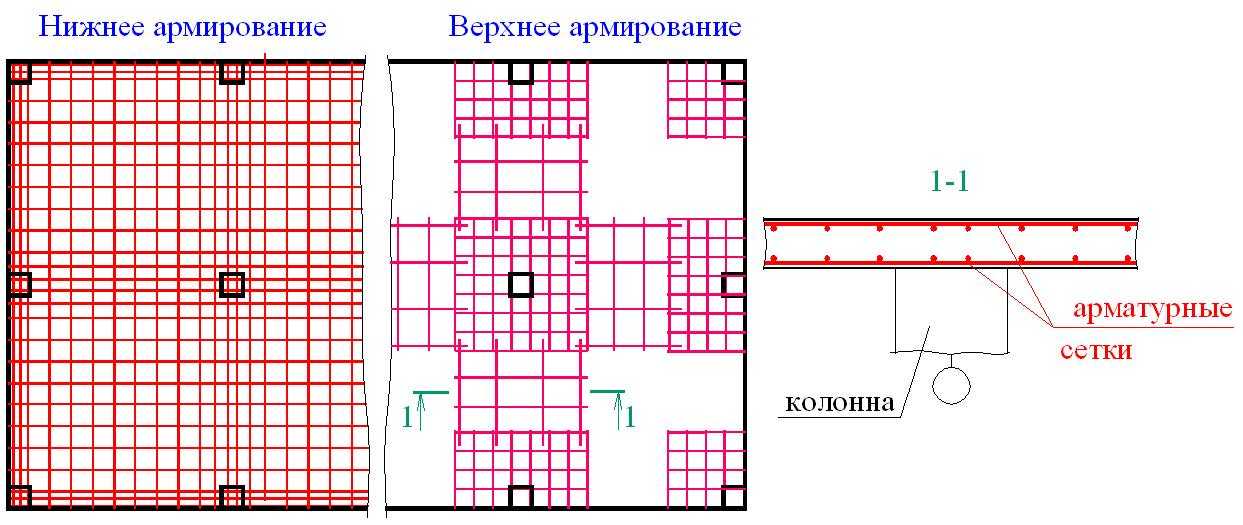

Примерная схема армирования плиты

На выбор схемы армирования фундамента оказывают влияние такие характеристики:

1. Толщина плиты. Если она меньше 150 мм, в монолит закладывается всего один ряд сетки, состоящей их продольных и поперечных стержней. При большей толщине плиты уровней армирования два. В обоих случаях должен быть предусмотрен защитный слой бетона снизу 75 мм, по бокам и сверху – 35 мм. Если под плитой есть подбетонка, толщина нижней защитной оболочки может быть тоже 35 мм.
2. Суммарная нагрузка. Состоит их общей массы дома, снеговых и полезных нагрузок.
3. Тип грунта на участке и его несущая способность. Доподлинно выяснить это можно только с помощью проведённого исследования.
4. Диаметр рабочих стержней. Для плит, у которых одна сторона имеет размер менее 3-х метров, можно брать стальную арматуру d10 мм. Для остальных плит арматура берётся не менее d12 мм.

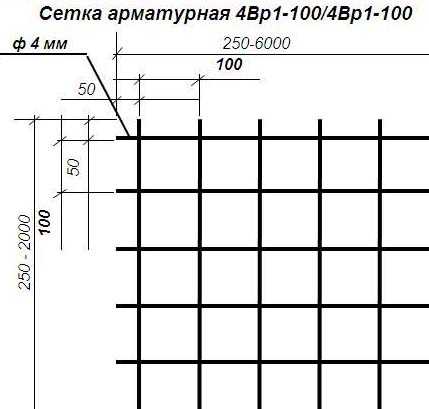

5. Шаг арматуры в сетках. Он зависит от толщины плиты: согласно требованиям СП в плитах толщиной до 150 мм шаг составляет максимум 200 мм; в более толстых плитах расстояние между осями рабочих стержней может достигать 400 мм.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Важно: При выборе конкретного шага нужно руководствоваться таким требованием: расстояние между стержнями не может превышать толщину плиты больше чем в 1,5 раза. В зонах, воспринимающих наибольшие нагрузки, размер ячейки в сетке должен уменьшаться вдвое.

Существует такое понятие, как процент армирования конструкции. Если он окажется ниже минимально допустимого, монолит будет работать как простой бетон. Чтобы он стал железобетоном, свою роль должна играть арматура, поэтому правильный подбор сечения стержней имеет наибольшее значение.

Согласно требованиям СНиП 2.03.01, минимальный процент арматуры в железобетоне составляет 0,05% от площади сечения монолита в растягиваемых зонах, и 0,1-0,25 % — во внецентренно сжатых. Если же арматура располагается равномерно по всему контуру сечения, этот процент должен увеличиваться вдвое. Тем не менее, слишком переусердствовать тоже нельзя, арматура ведь не должна препятствовать проникновению бетона внутрь каркаса. Поэтому существует и максимальный процент армирования – 4%.

• Попробуем самостоятельно посчитать арматуру для плиты толщиной 250 мм под газоблочный дома размером 8*8 м. Так как 250 мм больше 150 мм, сетки должны располагаться в двух уровнях. Состоит сетка из продольных и поперечных стержней, их диаметр 12 мм, так как обе стороны фундамента длиннее 3-х метров.
• По упомянутым выше правилам шаг между стержнями в плитах толще 150 мм может составлять до 400 мм, но за неимением профессиональных расчётов лучше всегда делать запас прочности. Поэтому возьмём шаг минимально возможный – 200 мм.
• Дом достаточно небольшой в плане, и если сделать внутренние перегородки из гипсокартона, усиления фундамента под ними не потребуется. Таким образом, у нас будет всего 4 стены по внешнему контуру плиты. Делать более частым шаг стержней в зонах их опирания не надо, потому что мы и так взяли минимальный размер ячейки, сделав запас прочности.
• Теперь считаем количество прутьев, необходимых для армирования. Плита у нас имеет квадратную форму, поэтому что вдоль, что поперёк получится одинаковое количество стержней. Вычитаем из размера фундамента толщину защитного слоя, и делим его на шаг ячейки: (800 см – 3,5 см х 2): 20 см = 40 стержней.
• Учитывая одинаковые размеры сторон фундамента, умножаем итог на 2 и получаем: 80 стержней нам нужно на один ярус. На два уровня армирования, соответственно, потребуется 160 прутов.

Стандартная длина стержневой арматуры либо 6 м, либо 11,7 м. Покупать придётся более длинные пруты, а их концы, оставшиеся после резки, можно использовать для изготовления хомутов для связки торцов или плоских каркасав, обеспечивающих требуемый отступ верхней сетки от нижней.

Кроме общестроительного инструмента для разметки, отслеживания уровней, резки и гибки металла, при сборке каркаса понадобятся и несколько специальных, с помощью которых можно вязать арматуру проволокой.

1. Крючок для вязки арматуры. Наиболее популярный инструмент, для использования которого нужно всего лишь немного набить руку. Представляет собой стальной крюк, укреплённый на деревянной или пластиковой рукоятке. Разброс цен очень большой, от 150 до 1100 руб, что зависит от размера, материала и конфигурации инструмента.
2. Вязальный пистолет на аккумуляторе. Любой механизм всегда упрощает ручную работу, в том числе и этот. Внутри похожего на дрель пистолета уже есть катушка с проволокой, нужно только нажать на рычаг и «выстрелить». На одно соединение уходит даже меньше полминуты, поэтому данный инструмент идеален для такой работы. Жаль только цена «кусается» (70-200 тыс. руб), поэтому покупают вязальный пистолет только для профессионального использования.

   Мнение эксперта
   Виталий Кудряшов

   строитель, начинающий автор

   Задать вопрос

   Кроме высокой стоимости есть и ещё минусы: невозможность работы в труднодоступных местах; проблема вязки стержней большого диаметра; сложность устранения ошибки. Так что крючок должен быть под рукой в любом случае.

3. Шуруповёрт. Этот инструмент в любом случае присутствует на объекте, так как является общестроительным. Можно его использовать и для вязки арматуры, если установить самодельный крючок, сделанный из шиферного гвоздя. Удобнее всего пользоваться шуруповёртом, в котором есть функция регулировки скорости.
4. Клещи. Многие мастера орудуют при вязке арматуры обычными клещами, делая скрутки более толстой проволокой. Этот способ позволяет экономить проволоку, но замедляет работы и быстро утомляет арматурщика. Хотя тут тоже всё зависит от навыков рабочего – если опыт есть, соединение выполняется за 4-5 секунд.
5. Отожжённая проволока. Подбор проволоки зависит от размера арматуры — для стержней 12 мм лучше всего подходит проволока диаметром 1,2 мм.

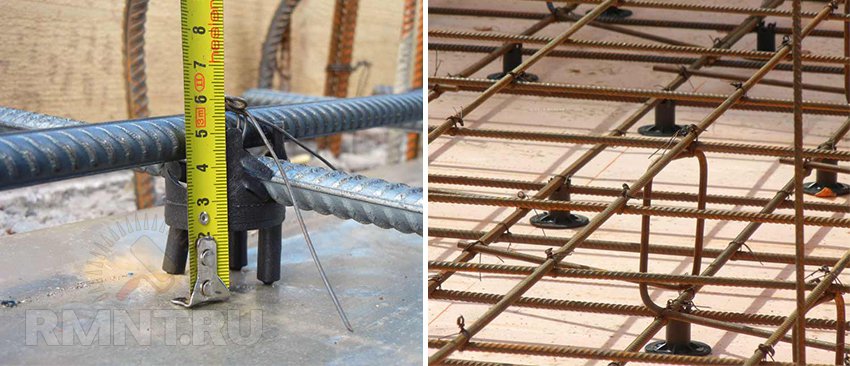

6. Фиксаторы. Для обеспечения заданной толщины защитной оболочки бетона, под первым рядом каркаса должны использоваться подставки-стульчики из пластика. Подставки можно использовать не заводские, а нарезать их из пластиковой водопроводной трубы диаметром 50 мм. В них нужно просверлить в них отверстия, чтобы подставку можно было привязать к арматуре. Использовать вместо пластиковых подставок обрезки арматуры или деревянные бруски запрещено.

Подставки-стульчики

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Отступ прутов от вертикальных бортов опалубки обеспечивается за счёт фиксаторов-звёздочек или тех же отрезков трубы, только меньшего размера.

Монтаж арматуры должен производиться в такой последовательности, которая обеспечит ей правильное положение и качественное закрепление. Перед началом работ основание размечается, чтобы видно было, как раскладывать продольные стержни, отрезанные в необходимую длину. В нашем случае это: 8 м – 0,35*2 = 7,93 м. Стержни такой длины получатся цельными, и их не надо будет наращивать.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Между прутами сразу предусматривают заданный интервал, их выкладывают на подставки и фиксируют к ним проволокой. Для связки стержней в одной точке нужен кусок проволоки длиной 30 см, сложенный пополам. Нарезать её на нужные отрезки удобнее всего болгаркой. В среднем, на каркас плиты 8х8 м уйдёт не более 3,5 кг. Уложив поперечные стержни поверх продольных, можно приступать к выполнению соединений.

При использовании в качестве инструмента вязального крючка, можно применить разные способы, но простейший выглядит так. Проволока складывается вдвое и заводится под соединение. Крючок продевается в петлю и, захватив свободный конец, протягивает его. Петля затягивается, и концы проволоки скручиваются в несколько раз — больше 5 оборотов делать не стоит, чтобы не сломать узел.

Способы вязки арматуры

Закончив сборку сеток первого уровня, на торцы стержней крепят П-образные элементы, которые свяжут нижнюю сетку с верхней в объёмную конструкцию. Чтобы исключить прогиб стержней в середине, под них с шагом 800 мм, устанавливаются арматурные подставки-лягушки.

Работа по вязке арматуры не сложная и вполне самостоятельно выполнимая, но будьте готовы к тому, что согнутая в течение длительного времени спина, и напряжённые колени, потом будут ныть несколько дней.

От того, насколько точно соблюдается технология армирования и заливки фундамента, зависит долговечность здания в целом. В сухих и прочных грунтах плита может формироваться даже без подстилающих слоёв и подбетонки, и некоторые застройщики думают, что и гидроизоляция под подошвой тоже не нужна – а это ошибочное мнение.

При заливке бетона в опалубку без барьера в виде хотя бы полиэтиленовой плёнки, бетон теряет влагу, которая впитывается в грунт. Грунт при этом только упрочняется, а вот прочность цементного камня ослабевает. К тому же, техническая плёнка или мембрана не даст впоследствии влаге, которая может легко подниматься вверх по капиллярам, впитываться в бетон. Именно в защиту арматуры предусматривается и бетонная оболочка определённой толщины.

Важно так же, чтобы элементы каркаса были правильно сопряжены и не смещались в процессе бетонирования. Если процент армирования рассчитан правильно, ваша плита без проблем простоит столько, сколько прослужит наземная часть дома.

Армирование фундаментной плиты: чертеж и порядок укладки

Армирование фундаментной плиты, выполненное в строгом соответствии со СНиП и другими требованиям технологического процесса, обеспечивает высокую прочность и надежность основания постройки. Фундаментная плита – монолитная конструкция, отличающаяся высоким уровнем устойчивости к различного рода нагрузкам. Сооружение данной конструкции позволяет равномерно распределить эти нагрузки по всему основанию строения. Одно из главных преимуществ данной конструкции – точное распределение поперечного напряжения.

Содержание

• Особенности конструкции
• Армирование
• Особенности вязки и заливки

Особенности конструкции

Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.

Армирование плитного фундамента осуществляется стержнями, диаметр которых составляет от 14 до 16 мм. Вяжут арматуру исключительно стальной проволокой.

От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.

Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.

Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:

1. Шаг укладки – 20 см.
2. Ширина плиты – 7 м 20 см.
3. Количество прутов – 720 : 20 = 36 шт.
4. Шаг укладки – 20 см.
5. Длина основания – 9 м 80 см.
6. Количество прутов – 980 : 20 = 49 шт.

Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.

Армирование

Схема армирования монолитной плиты довольно проста. Каркас состоит из двух горизонтальных сеток, связанных между собой вертикальными перемычками, обеспечивающими постоянную высоту конструкции. Плитный фундамент – это монолитная железобетонная конструкция, для прочности которой и необходимо создание качественного арматурного каркаса. Он в свою очередь состоит из двух сеток, укладываться которые должны так, чтобы расстояние между нижней и слоем гидроизоляционного материала было не менее 50 мм.

После того как будут уложены продольные пруты нижней сетки, приступают к укладке поперечных стержней, строго соблюдая установленные параметры шага между ними. Надежную фиксацию обеспечивает правильно выполненная вязка арматуры.

Фундаментная плита заливается только после того, как будет завершен монтаж арматурного каркаса, так как работы с бетоном выполняются в один прием. По отдельным небольшим частям монолитную плиту заливать нельзя.

Согласно СНиП и ГОСТ арматурный каркас должен быть утоплен в плиту основания не менее, чем на 5 см, поэтому при монтаже каркаса арматурные пруты режут на 100 мм короче установленных длины и ширины плитного основания.

Особенности вязки и заливки

Обустроив песчаную подушку, закрыв ее гидроизоляционным материалом, на его поверхности раскладывают продольные пруты, отступив 10 см от отмеченного края основания. После завершения продольной раскладки поверх прутов укладывают поперечные стержни, строго соблюдая величину шага и контролируя размер создаваемых ячеек.

Вязать арматуру нужно стальной проволокой, воспользовавшись специальным приспособлением или делая это вручную. Завершив вязку можно приступать к установке специальных подпоров, обеспечивающих нужное расстояние между слоем гидроизоляции и первой сеткой каркаса. Теперь гнут гладкие арматурные пруты, придавая им сначала форму литеры «П», а потом свободные концы загибают, в разном направлении.

Расстояние между вертикальными подпорками не превышает 50 см, а для дополнительной жесткости и неподвижности каркаса его оснащают так называемыми ребрами жесткости. Это арматурные пруты, внедренные в грунт по всему периметру основания и в его середине, чтобы обеспечить сопротивляемость вспучиванию.

Приступая к заливке плотного фундамента, стоит позаботиться о том, чтобы все необходимые работы были выполнены в один день. Прерывать процесс заливки категорически запрещено. Одновременно с заливкой осуществляют и трамбовку, добиваясь протекания раствора под нижнюю сетку каркаса. Между порциями заливки может быть временной интервал, не превышающий 2 часов.

Расчет количества арматуры и вязальной проволоки для фундамента. Сколько нужно арматуры для фундамента Расчет количества арматуры

В наше время сложно представить повседневную жизнь без строительства. Ежегодно во всем мире строятся тысячи новых зданий и сооружений. Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Для того чтобы основание было прочнее и долговечнее, много лет назад было изобретено его армирование. Армирование позволяет повысить жесткость и жесткость фундамента. Таким образом создается своего рода прочный каркас. В обычном состоянии фундамент можно разрушить. Чаще всего это происходит в результате сжатия конструкции или при растяжении.

Стальная рама предотвращает растяжение фундамента. Сегодня для армирования используют стальные стержни различной толщины. Часто они соединяются проволокой в ​​единую решетку. Используйте специальную проволоку, обеспечивающую вязку каркаса. Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла. Этот показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным. Рассмотрим подробнее, сколько нужно арматуры для фундамента, однако для получения более точного результата, например расчетных данных, потребуется помощь квалифицированного специалиста.

Сколько нужно арматуры для столбчатого основания здания

Перед возведением столбчатого фундамента потребуется произвести расчет арматуры. Эта конструкция легкая, в отличие от монолитной, поэтому количество металлических стержней невелико. Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Стержни используются как в горизонтальном, так и в вертикальном положении. Вертикальные – основные, они располагаются сверху вниз по всей длине столбов. Вертикальные стержни должны иметь ребристую поверхность. Основная функция горизонтального металлического каркаса – сцепление основного каркаса. Для усиления каждой колонны в большинстве случаев требуется не более 4 стержней, которые устанавливаются по всей высоте.

Ни одно здание, будь то небольшой дачный домик или гигантский небоскреб, не обходится без фундамента. Основной конструктивной частью монолитного фундамента является внутренний каркас, смонтированный из арматуры. По данным лабораторных испытаний, внутренний каркас значительно повышает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «гулянии» грунта.

Типы арматуры, применяемые для монолитных фундаментов

На современном строительном рынке представлен огромный ассортимент разнообразной фурнитуры. Отличается своим диаметром, материалом изготовления, технологическими особенностями. В строительстве частных домов наиболее распространенным является ленточный фундамент. При его заливке наиболее популярен прокат диаметром от 8 до 12 мм, реже — до 16 мм. Самый распространенный вариант возведения фундамента – это прокат сечением 10 мм.

При создании ленточного бетонного основания каркаса деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм. Дело в том, что арматура диаметром 10 мм идеально соответствует технологическим требованиям СНиП для легких зданий. Обладает достаточной прочностью, и в то же время – приемлемой ценой. Таким образом, его использование позволяет застройщику получить достаточно прочный каркас, избежав при этом перерасхода средств.

Выбор диаметра полностью зависит от ожидаемых нагрузок. Поэтому, чтобы возвести прочный фундамент под здание, нельзя ошибиться в определении необходимого диаметра, а также количества нитей.

Расчет количества арматуры в каркасе

Особенности применения проката 10 мм приведены в таблицах строительных норм (СНиП). По этим нормам отношение площади поперечного сечения рамы к общей площади поперечного сечения фундамента должно быть 1 к 1000. То есть, если площадь сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса равна 10 кв. см. Зная, что площадь поперечного сечения стального прутка 10 мм составляет 0,78 кв. см, можно рассчитать, сколько «ниток» нужно будет использовать в основании данного участка.

В таблице ниже указано, сколько «нити» арматуры различного диаметра понадобится для создания каркаса того или иного сечения. С помощью этого стандарта можно рассчитать, сколько потребуется 10-мм арматуры для возведения основания нужной длины.

Пример расчета

Для расчета общего потребления необходимо выполнить ряд простых вычислений. Допустим, нам нужно залить ленточный фундамент под дом 10×10 м. Для примера возьмем самый распространенный вариант конструкции – так называемую «пятистенку». То есть дом с четырьмя внешними стенами и одной несущей внутренней стеной. Возьмем участок среднезаглубленного ленточного фундамента 0,5 кв. м (1 м в глубину и 0,5 м в ширину).

Сначала рассчитаем общую длину бетонной заливки. Периметр здания составляет 40 метров. К этой длине нужно будет добавить внутреннюю стену – еще 10 метров. В итоге получаем общую длину ленточного фундамента 50 метров.

Следующий шаг – рассчитать, сколько нитей арматуры понадобится для создания каркаса. По нормам СНиП для фундамента сечением 0,5 м суммарное сечение нитей продольной арматуры должно быть не менее 5 квадратных метров. см (соотношение 1:1000). Так как площадь поперечного сечения арматуры диаметром 10 мм равна 0,78 см, то наименьшее количество нитей в каркасе равно 8 шт.

При расчетах для большей достоверности кадра все данные необходимо округлять в большую сторону. Еще лучше — взять все данные с разумным запасом (10-15%).

Далее для определения общего расхода умножаем длину заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размером 10×10 м составит примерно 400 м. При этом 400 метров — это расход арматуры только на продольные нити, без учета поперечных перемычек.

Для определения сметной стоимости всей фурнитуры необходимо рассчитать, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, рассчитывается по весу.

Один метр арматуры толщиной 10 мм весит примерно 600 г. Следовательно, 400 м будут весить примерно 240-250 кг. Аналогичным образом можно рассчитать, сколько металлопроката понадобится для заливки основания под здание другого размера. Итак, для деревянного дома 6х6 м расчеты будут выглядеть так. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее длину заливки умножаем на количество нитей: 30 х 8 = 240 метров.

Разновидности арматуры 10 мм

По области применения и своим конструктивным особенностям арматура 10 мм делится на два основных класса:

• рабочая;
• крепление.

Отличительной чертой домашней рабочей арматуры является ее рифленая поверхность. Это необходимо для его наилучшего сцепления с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическую величину нагрузки на фундамент. При создании пространственного внутреннего каркаса применяют в основном продольные нити, реже поперечные перемычки.

Монтажная арматура имеет гладкую поверхность и чаще всего используется в качестве поперечных перемычек. Он придает раме внутреннюю жесткость, не давая ей деформироваться под действием нагрузок.

По типу материала изготовления вся современная фурнитура делится на два вида – стальная и стеклопластиковая. Посмотрите видео о том, как использовать арматуру из стекловолокна.

Стальная арматура зарекомендовала себя в течение десятилетий использования в строительной отрасли. Его основные преимущества:

• Превосходная гибкость и в то же время замечательная прочность, достигающая 19 кН.
• функциональность используется. Металлический каркас можно не только связать, но и сварить.
• Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.

Стеклопластиковая арматура, недавно появившаяся на нашем строительном рынке, также имеет ряд своих преимуществ:

• Влагостойкая. Стеклопластик в принципе не подвержен коррозии, что делает фурнитуру из него очень прочной.
• Высокая прочность. По этим характеристикам стеклопластик мало чем уступает стали.
• Легкость. Небольшой вес позволяет максимально облегчить общий вес рамы.

В итоге можно сказать, что выбор того или иного вида арматуры, типа каркаса и так далее должен основываться на соответствующих строительных нормах. В этом случае при возведении фундамента в первую очередь нужно учитывать массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.

Фундамент служит опорой здания, его основной несущей конструкцией, воспринимающей и равномерно распределяющей нагрузку от возводимой над ним конструкции по основанию. Обычно для строительства жилых домов используют ленточный, плитный или свайный фундамент. Выбор типа и толщины фундамента определяется структурой грунта и конструктивными особенностями строящегося здания.

Сколько арматуры необходимо для фундамента, решается на основании расчета, выполняемого для каждого отдельного здания.

Если расчет произведен неправильно и фундамент недостаточно прочен, то дом может покоситься и рухнуть. С другой стороны, неоправданное увеличение мощности фундамента сильно удорожает строительство, что также не приветствуется.

Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и особенностей площадки.

Расчет армирования сплошного (плитного) фундамента

Полнотелый (плитный) фундамент чаще всего используется при строительстве жилых домов. Его прочность напрямую зависит от диаметра арматуры. Если строится легкий дом на грунте с хорошей устойчивостью, то для устройства фундамента подойдет стальной арматурный стержень сечением 10 мм, если возводится тяжелая конструкция на мягком грунте, то арматура должна быть не менее 14 мм. –16 мм.

Чтобы узнать, сколько нужно арматуры для фундамента, нужно исходить из следующих данных:

• в сплошном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
• На 1 м фундамента расходуется 5 стержней арматуры, то есть на фундамент размером 10×10 м требуется 50 стержней длиной 10 м;
• обвязка плитного фундамента выполняется двумя армирующими поясами, поэтому количество стержней следует удвоить и добавить необходимое количество стержней для поперечной обвязки;
• для крепления элементов армирующей конструкции используется вязальная проволока, которая также должна быть включена в расчет.

Ленточный фундамент способен обеспечить необходимую устойчивость здания в условиях слабых грунтов, но по сравнению с другими видами фундаментов требует значительного расхода материалов и больших трудозатрат. Такой фундамент делается в виде ленты, расположенной по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее службы. Для этой цели подойдет арматурный стержень диаметром 10–12 мм.

При расчете учитываются следующие параметры:

• Длина и ширина основания фундамента — например, берем ленточный фундамент 40 см под дом размером 10×10 м, в котором есть одна внутренняя несущая стена, в этом случае общая длина ленточного фундамента 4×10+10=50 м.
• Количество стержней на единицу длины — чтобы фундамент получился достаточно прочным, в него необходимо заложить 3 стержня.
• Количество ремней — фундамент обвязывается как минимум двумя ремнями, поэтому всего требуется 4 стержня. Всего для ленты фундамента необходимо 40 стержней длиной 10 м.
• Шаг ячеек в армокаркасе фундамента не должен быть более 50 см — для поперечной обвязки потребуется еще 30 м арматуры на каждую ленту фундамента.
• Затем нужно полученное количество арматуры умножить на количество лент фундамента.

Расчет арматуры для столбчатых фундаментов

При расчете арматуры для столбчатых фундаментов учитывают следующие положения:

• для обвязки столбчатых фундаментов можно использовать арматуру от 10 мм;
• Для 1 колонны квадратного сечения необходимо 4 стержня, для колонны круглого сечения 3-4 стержня;
бруски
• устанавливаются вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
• горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

Обычно все расчеты выполняются на этапе проектирования и учитывают все возможные нагрузки, о которых несведущий человек может просто не знать.

Надеемся, что наша статья поможет вам избежать ошибок при обустройстве фундамента.

Содержание статьи

Любое строительство фундамента начинается со сметы. Это позволяет примерно определить его стоимость и рационально распределить финансы на необходимые направления. Поскольку фундамент – это начальный этап любого здания, то с него и начинаются расчеты.

В данной статье рассмотрим сколько стоит железобетонный фундамент дома 10 на 10 различных типов. Основные затраты связаны с расходом строительных материалов, поэтому расходы на транспортные расходы, заработную плату рабочих и аренду строительной техники учитывать не будем.

Стоимость ленточного фундамента 10х10 м

Необходимо начать строительство фундамента с учетом планировки всего строения. На участке должны быть отмечены все несущие и дополнительные стены. Для расчета сразу нужно определиться, какие будут размеры основания. Конечно, ленточный фундамент 8х10 м будет стоить дешевле, но так как мы строим основание 10 х 10 м, то все расчеты привязываем к нему.

Допустим, что глубина его залегания с учетом подвала будет 1,7 м, ширина 0,5 м, а общая длина всей ленты 62 м. Зная размеры фундамента, определим необходимое количество арматуры и бетона для его возведения.

Подсчет количества арматуры

Для создания каркаса обычно используется гофрированная арматура, имеющая сечение 10-16 мм. Мы будем использовать среднее значение, то есть диаметр 12 мм. Армирующий каркас состоит из 4 продольных стержней, которые соединены между собой перемычками. Для перемычек можно использовать как рифленую, так и гладкую фурнитуру. Сечение перемычек берем 10 мм.

Внимание! Размеры арматурного каркаса должны быть меньше размеров ленты фундамента на 5 см с каждой из его сторон для предотвращения образования коррозии арматуры.

Таким образом, размеры каркаса будут 35 см х 1,5 м. Зная общую длину ленты, посчитаем количество продольных стержней: 62 м х 4 = 248 м. Далее рассчитываем количество вертикальных и горизонтальных перемычек на одно кольцо: 1,5 х 2 + 0,35 х 2 = 3,7 м. Теперь определяем количество таких колец: 62 м: 0,5 м = 124 шт. Добавьте крайнее кольцо и получите 125 шт. Длина арматуры для перемычек будет равна: 125 х 3,7 = 463м.

На основании этих данных производится точный расчет стоимости арматуры. Необходимо учитывать количество проволоки для вязания каркаса. На одно соединение уйдет 30 см провода. На каждом кольце будет 4 сегмента. Получается 124 х 4 = 496 соединений. Общее количество проволоки составит 496 х 0,3 м = 149 м.

Подсчет количества бетона

Для облегчения процесса заливки монолитного фундамента проще всего заказать доставку бетонного раствора в миксере прямо с бетонного завода. Делать бетон самостоятельно будет гораздо дольше, даже имея в распоряжении электрическую бетономешалку.

Необходимое количество бетонной смеси определяется по общему объему ленточного основания. Объем основания рассчитывается путем умножения высоты, длины и ширины железобетонной ленты. В нашем случае это будет 0,5 м х 62 м х 1,7 м = 52,7 кубометра. При округлении этого количества получаем 53 куба бетона.

Прибавив к стоимости песчаной подушки стоимость бетона, прибавив стоимость перевозки бетона на миксере, можно рассчитать, сколько стоит ленточный фундамент 10х10 м. Если бетон изготавливается самостоятельно, необходимо учитывать расход всех его компонентов на 1 кубометр готового раствора. Так, для получения бетона М200 потребуется песка – 760 кг, цемента М400 – 320-330 кг, щебня – 1100 кг, воды – около 150 литров.

Стоимость плитного фундамента 10х10 м

По такому же алгоритму производится расчет стоимости плитного фундамента, состоящего из монолитной железобетонной плиты. В некоторых случаях строительных материалов требуется больше, особенно если плита имеет солидную толщину. На вопрос – сколько стоит фундамент под дом 10х10 м, сразу сказать нельзя. Все зависит от размера основания и марки используемого бетона.

Подсчет количества арматуры

Для изготовления фундамента под дом 10х10 мм самого высокого качества необходимо использовать арматуру диаметром 10-12 мм. Стержни расположены в двух поясах, соединенных между собой перемычками. Каждый пояс выглядит как армирующая сетка с размером ячеек 20 см. Джемперы, при толщине каркаса 20 см, имеют длину 25 см.

На 10 метров плиты потребуется 51 брусок длиной 10 метров. Для перпендикулярной сетки также потребуется 51 стержень. Итого — 102 стержня. Второй пояс состоит из такого же количества арматурных стержней, поэтому всего нужно заготовить 204 штуки по 10 м каждая. Что касается перемычек, то их количество равно количеству пересечений продольных и поперечных стержней. Для двух ремней это число равно 51 х 51 = 2601 штук.

Если ставить перемычки не на каждый стык, а через один, что вполне допустимо, то можно ограничиться количеством 1301 шт. Количество стыков равно количеству отрезков вязальной проволоки, умноженному на 2. Следовательно, потребуется 5202 отрезка проволоки. Каждая часть должна быть около 30-40 см в длину.

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. От ее качества в первую очередь будет зависеть долговечность и безопасность здания. Чтобы залить бетоном и уложить арматуру монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особое внимание следует уделить тому, сколько арматуры необходимо приобрести для надежного укрепления фундамента.

Сколько потребуется металлической арматуры для фундамента, проще всего рассчитать на примере основания размером 10х10 м.

Так как арматурный каркас является одним из самых дорогих элементов фундамента, во избежание лишних затрат необходимо тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для расчета необходимого количества арматуры используют следующую формулу: L=4xP, где:

• «L» — количество материала, которое необходимо для продольных несущих арматурных стержней;
• «П» — периметр фундамента.

Сколько нужно арматуры для перемычек, рассчитывается по несколько другой формуле: L = 10xP. Разница в формулах объясняется тем, что материала для создания перемычек требуется более чем в два раза больше.

При этом используются фитинги диаметром от 10 до 12 мм. Штанги должны иметь два ремня, надежно соединенных один с другим.

Каждый такой пояс представляет собой армирующую сетку с диаметром ячеек около 20 см. При условии, что толщина каркаса около 20 см, длина перемычек должна быть 25 см.

Если провести несложные расчеты, то подсчитать расход арматуры оказывается достаточно просто: на 10 м плиты необходим 51 металлический стержень, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно такое же количество стержней. Итого, общий расход арматурного проката составит 102 прутка на один пояс. Сколько стержней нужно для второго армирующего пояса, посчитать будет еще проще: 102х2 — 204.

Расход арматуры на кубический метр бетона

Отдельно следует учитывать расход арматуры на м 3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельном случае. Это связано с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используют стальную ребристую арматуру диаметром от 8 до 14 мм. Такая поверхность обеспечивает максимальное сцепление с бетонным слоем. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход от 200 до 250 кг на куб бетона). В последнее время в строительном процессе используется армирование стекловолокном. Его стоимость несколько выше стоимости металлического аналога. Но если посчитать, сколько таких арматурных стержней нужно на м 3 , то, скорее всего, использовать композитную арматуру для фундамента будет гораздо выгоднее. Как правило, стоимость композитной арматуры в среднем вдвое меньше стоимости стальной. Это связано с тем, что расход на куб бетона для стержней аналогичен, но вес композита намного меньше.

Чтобы рассчитать расход стержней на куб бетона и не ошибиться, в принципе, это не так уж и сложно. Нужно только знать, сколько м 3 бетона уйдет на заливку фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости выполнят закладку самого фундамента, а также его армирование.

Сколько нужно арматуры для ленточного фундамента 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, то его общая длина будет 10х(10х4)=50м. При ширине основания 40 см необходимо уложить три арматурных стержня, чтобы заложить прочный и прочный фундамент. А так как ленточный фундамент обязательно должен иметь 2 пояса, то нужно 6 брусков. Умножаем эту цифру на длину стержня (10 м) и получаем результат. Для того, чтобы качественно армировать ленточный фундамент, вам потребуется потратить 60 м стержней. Кроме того, потребуется рассчитать количество поперечных стержней. При длине клетки 50 см размер бруска должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных стержней, а поскольку рассматриваемый ленточный фундамент имеет пять лент, итоговая цифра составит уже 450 м.

Сколько нужно арматуры для плитного фундамента 10х10

Для создания площадки делается фундамент в виде плиты (плитного основания). Прежде чем приступить к заливке фундамента, необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и выложить арматуру. Обычно для этой цели используют стержни диаметром 12 мм. Размер ячейки в этом случае составляет 20 мм и используется двухленточная система укладки армирующего слоя.

При размере опорной плиты 10х10 м на погонный метр необходимо десять стержней. Соответственно на 10 м — 50 шт. Добавим сюда 50 поперечных стержней и получим расход материала на один пояс — 50 стержней. Так как требуется два ремня, умножаем полученное количество стержней на это число и получаем необходимое количество материала – 100 стержней.

Сколько нужно арматуры для столбчатого фундамента 10х10. Для армирования столбчатого фундамента необходимы арматурные стержни сечением от 10 до 12 мм. Их устанавливают вертикально с шагом от 10 до 15 см. На одну стойку приходится 4 стержня. Для расчета количества арматуры необходимо знать общее количество всех столбов. Узнать эту цифру можно из проектной документации.

Плита после натяжения — полное исследование

Оставить комментарий / Строительство / Автор мохдсухель

Содержание

Плита постнатяжения представляет собой комбинацию обычной плиты RCC со стальным тандоном. Стальные тандоны обеспечивают дополнительную прочность на растяжение бетонной плиты. Значительная глубина плиты может быть уменьшена с помощью стальных стержней. Эта гибридизация помогает добиться формирования гораздо более тонкого сечения плиты на более длинных пролетах без неподдерживаемых зазоров.

Плита после натяжения представляет собой тип предварительно напряженного бетона, который обеспечивает армирование и устраняет слабые места бетона.

Этот тип плиты используется для изготовления монолитного сечения плиты. Монолитный профиль намного прочнее традиционных плит. Это достигается путем укладки высокопрочных стальных тросов в виде крест-накрест поперек плиты перед заливкой бетона.

Стальные тандоны обладают очень хорошей способностью противостоять растягивающей нагрузке конструкции. После того, как стальная кабельная сетка завершена, ее заливают бетоном, а кабели заделывают в бетон. Свежезалитый бетон может схватываться примерно на 75%. В этот момент кабель натягивается с помощью гидравлического домкрата и закрепляется на бетоне.

В результате получается более уплотненная железобетонная плита, которая помогает распределить структурные нагрузки по большей площади и уменьшить растрескивание .

Процесс затягивания аналогичен китайским игрушкам-ловушкам для пальцев в том смысле, что ловушка на самом деле затягивается, когда человек вытягивает палец наружу, чтобы высвободить его из ловушки.

Часто требуется меньше земляных работ и расчистки, что сокращает сроки строительства, а монолитные поры помогают предотвратить заражение термитами.

Прочность бетона на сжатие и прочность стали на растяжение помогают выдерживать различные виды нагрузок.

Когда конструкция подвергается значительной перегрузке, она давит на бетонную плиту, что приводит к растрескиванию и возможной деформации. Чтобы облегчить эту проблему, предварительно напряженные стальные тросы устанавливаются во время заливки и связываются с обычными арматурными стержнями после заливки.

Когда к этой предварительно напряженной арматуре прикладывается напряжение, бетон разрушается. Когда бетон уплотняется, прочность бетона на сжатие повышается, а натянутые стальные волокна также улучшают прочность на растяжение. Это увеличивает общую прочность бетона.

1. Швеллер

Тонкие трубы из листового металла с кулачковыми муфтами или сварными швами внахлест длиной 5 или 6 м используются в качестве стандарта. Воздуховоды соединяются между собой наружными резьбовыми соединениями и уплотняются полиэтиленовой лентой. Сегодня на рынке также есть пластиковые воздуховоды, которые водонепроницаемы, устойчивы к истиранию и усталости.

2. Сухожилие

Основной элемент постнатяжной системы называется сухожилием. Напрягатель состоит из одной или нескольких предварительно напряженных сталей, покрытых защитным покрытием и заключенных в трубу или кожух.

Предварительно напряженная сталь производится в соответствии с требованиями ASTM A-416 с типичными размерами прядей диаметром 0,50″ и 0,60″. Типичное стальное волокно, используемое для последующего натяжения, будет иметь давление около 243 000 фунтов на квадратный дюйм. Напротив, типичный арматурный стержень составляет около 60 000 фунтов на квадратный дюйм.

3. Анкер

Анкеры используются для крепления пряди к бетону, когда две пряди заканчиваются или соединяются. Основной функцией анкеровки является передача напряжений на бетон после того, как напряжение будет завершено.

Я описал пошаговую процедуру изготовления плиты постнатяжения.

• Кабели проложены по традиционным рамам. Роль прокладки кабеля определяет инженер. Эти кабели заключены в пластиковую или металлическую оболочку, чтобы они больше не соприкасались с водой в бетоне.
• Один абатмент фиксируется анкером, а противоположный абатмент остается открытым с помощью формы из пластикового мешка, в которой надеваются сухожилия. Соединение используется между ними, если образуется соединение.
• Заливается бетон и выравниваются эти жилы, чтобы их можно было удерживать на месте. После того, как бетон достигнет прочности 75%, примерно через 20–23 дня, эти сухожилия будут изнашиваться при растяжке домкратом.
• Натяжение происходит при давлении, равном 80% предела прочности пряжи на растяжение. Для стандартной 270-дюймовой пряжи 270 пряжа натягивается под давлением 33 000 фунтов. Когда начинается растяжение, металл растягивается, а бетон сжимается.
• Когда правильное натяжение достигнуто, металлическое предварительное напряжение закрепляется на месте. Анкер предназначен для обеспечения постоянного механического соединения, удерживая металл в напряжении, а бетон в сжатии.
• Крупные жилы, которые остаются незамеченными на упоре, вырезаются, а внутрь анкерного кармана заливается не менее качественный раствор.

Примечание. Для установки натяжных устройств в бетон и натяжения требуется профессиональный труд и лицензированный персонал для выполнения работ по натяжению

• Плиты после натяжения превосходят другие плиты, поскольку они обеспечивают очень эффективную основу для конструкций перекрытий с использованием неподдерживаемых пространств с тонкими плитами и длинными пролетами. Это дает архитекторам свободу проектирования.
• Последующее натяжение утончает бетонную плиту, позволяя использовать ценную экономию высоты от пола до пола в качестве дополнительного этажа.
