Изготовление стропил: шаблон и сборка

• Виды стропил
• Основные компоненты системы стропил
• Последовательность действий при монтаже стропильной системы
• Порядок сборки ферм

Среди основных этапов возведения крыши особо ответственным считается устройство ее каркаса – стропильной системы. Это связано с тем, что в процессе эксплуатации кровля находится под воздействием весьма серьезных постоянных и периодических нагрузок – снеговых, ветровых и других.

Изготовление стропил и последующее устройство несущей конструкции – краеугольный камень строительства крыши. Фактически это несущий «скелет», воспринимающий на себя все нагрузки, которые испытывает крыша. Таким образом, именно стропильная системы во многом определяет уровень защищенности здания от всевозможных воздействий.

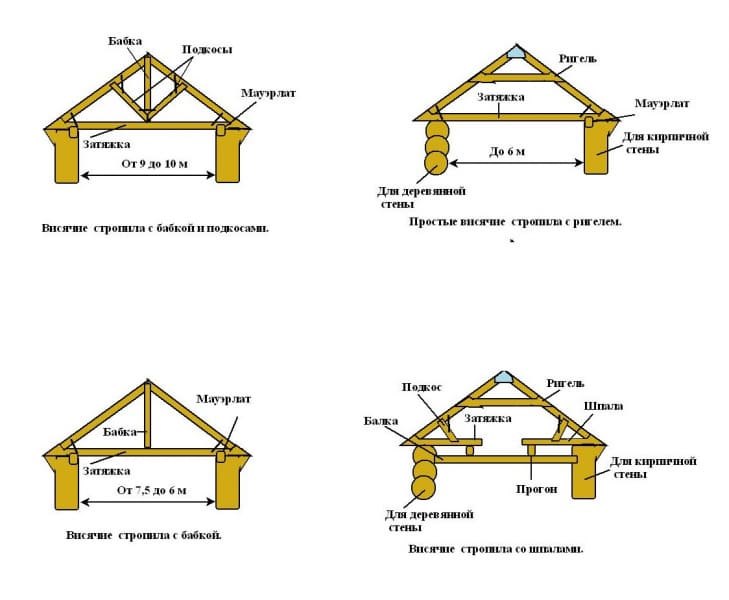

Виды стропил ↑

Чрезвычайная важность несущей конструкции диктует особый подход к выбору ее вида, материала изготовления и других важных деталей. Все их определяют еще на стадии проектирования конструкции.

Стропильные фермы, как правило, изготавливают из древесины либо металла. В редких случаях их выполняют из железобетона.

Металлические фермы поступают на стройплощадку уже готовыми, изготовленными в заводских условиях. Их подымают с помощью крана, после чего закрепляют сваркой.

Изготовление стропил из дерева по способу выполнения более разнообразно:

• они поступают уже готовыми, выполненными в заводских условиях;
• конструкция может собираться также на строительной площадке из отдельных элементов, изготовленных в заводских условиях;
• изготовление стропильной системы прямо на строящемся объекте из элементов, раскроенных на месте.

На заметку

Тем не менее такое решение имеет несомненный плюс – при правильно возведенных стенах, установить каркас не сложнее, чем собрать детский конструктор.

Готовые заводские изделия преимущественно используют в процессе строительства сложных кровель. К примеру, так собирают каркас над эркером. Что же касается быстровозводимых зданий, то при их строительстве фермы поставляют в комплекте.

Если вы решили следовать последнему варианту, изготовить и собрать стропила самостоятельно, прежде нужно изучить всю терминологию, связанную с крышей, чтобы путаница ненароком не привела к непредсказуемым негативным последствиям.

Основные компоненты системы стропил ↑

Главной составляющей стропильной конструкции считается ферма. Она представляет собой плоскую конструкцию в форме треугольника. Из каких элементов она состоит и количество составляющих в конструкции каркаса зависит от особенностей крыши, скажем, типа или габаритов.

Отметим некоторые из основных составляющих:

• Стропильные ноги (стропилины) – на них набивают обрешетку, на которую укладывают кровельное покрытие. Ферму образуют две балки. Соединившись в коньке, они формируют треугольник. Их уклон совпадает с уклоном скатов кровли.
• Затяжка – эта перекладина, которая скрепляет стропила по горизонтали, что не дает разъехаться стропильным ногам в стороны при нагрузках. Затяжка необходима в конструкции висячих стропил.

• Схватку используют в наклонных стропилах. Она соединяет стропилины по горизонтали, повышая устойчивость фермы.
• Ригель напоминает затяжку, однако работает он по другому принципу – вместо того чтобы растягиваться, он сжимается. Ригель скрепляет стропила в верхнем разделе.
• Стойка дополнительно фиксирует стропилины по горизонтали.
• Подкос обеспечивает системе дополнительную устойчивость. Этот элемент устанавливают под углом.
• Кобылки используют для удлинения стропил при создании свесов.

Последовательность действий при монтаже стропильной системы ↑

Работа на высоте не очень располагает к многочисленным примеркам, поэтому конструкцию крыши необходимо тщательно продумать заранее и просчитать ее. Это значительно облегчит монтаж крыши.

Стропила по своей конструкции однотипные, поэтому чтобы получить из деревянного бруса стропила целесообразно использовать шаблон. Зная все необходимые размеры, сделать его несложно. Это должна быть точная горизонтальная копия фермы, которая образуется стропилами в вертикальной плоскости. Его можно выполнить несколькими способами.

Шаблон для стропил можно сделать под такие параметры крыши, как ее уклон и габариты строения.

С помощью подобного приспособления и карандаша на заготовке в следующей последовательности размечают типовые запилы:

• Коньковая часть стропильной ноги. Шаблон прикладывают к заготовке и проводят линию среза.
• Длина ската. Взяв за начало отсчета нижнюю точку запила коньковой части, откладывают расстояние, равное L (длина ската), и отмечают точку С. Затем прикладывают шаблон и проводят по горизонтали линию полки стропильного зуба.

• Разметка зуба. По полученной линии откладывают отрезок СA, который равен по длине толщине балки, формирующей верхнюю обвязку в конструкции стены. Затем согласно шаблону проводят линию АD, которая должна быть параллельной «коньковому» запилу. Очевидно, что точка D расположится на нижней стороне будущего стопила. Таким образом получают треугольник ACD, который фактически и будет зубом стропилины.
• Разметка свеса.

Разметив одно стропило, остальные изготавливают при помощи технологической рейки, на которую перенесены контрольные точки.

Можно воспользоваться и другим вариантом.

• Для изготовления шаблона используют доски-дюймовки. Они должны быть длиннее запроектированной длины стропила на 100 – 150 мм. Это дает возможность корректировать при необходимости места соединения с обвязкой.
• Две доски сшивают в вершине при помощи гвоздя или болта. Такое соединение не будет препятствовать их свободному вращению вокруг точки соединения. Полученная конструкция будет напоминать ножницы.
• Посередине будущего щипца устанавливают рейку и отмечают проектную высоту ферм. Еще одной меткой, проставляемой выше, отмечают высоту зуба, то есть длину вертикали, которая соединяет основание зуба и его вершину.
• Теперь можно определить угол наклона ската. Для этого «ножницы» выставляют свободными краями таким образом, чтобы каждая доска упиралась углом в гнездо будущего зуба.
• Точку соединения и верхнюю метку на рейке, которая определяет общую длину стропильной ноги и зуба, совмещают.

• Высоту зуба откладывают от вершины нижнего угла каждой стропилины. Заготовку шаблона опускаютс крыши  вниз, затем выпиливают зуб согласно разметке.
• Далее,  заготовку возвращают вновь на крышу, затем заводят зубья в соответствующие гнезда. Нельзя исключать, что вершина шаблона и метка на рейке при этом не совпадут. В подобных случаях нужно вырвать фиксирующий гвоздь и исправить положение вершины. Отметку нужно сделать заново.
• После того как завершена подгонка вершины, на досках прочерчивают линию их будущего стыка по вертикали.

• Замеряют длину ригеля.
• Форму накладок, которые впоследствии монтируют в месте верхнего стыка стропил, размечают на куске доски.
• После того как все выверено, шаблон можно считать готовым.
• Шаблон возвращают вниз. Заготовку разбирают, по нанесенным линиям выполняют запилы, после чего переходят к сборке фермы.

Стропила раскраивают как на земле, так и на перекрытии дома. Оба варианта имеют свои плюсы и минусы: на земле, безусловно, удобнее работать, зато сборка на крыше позволяет примерять готовую деталь на месте, и в случае необходимости – подправлять погрешности.

Рекомендуем

Стропильные конструкции сложной конфигурации, к примеру, эркера рекомендуется собирать на месте, так как ее элементы в этом случае будет намного проще разметить сразу, нежели заниматься подготовкой отдельных шаблонов.

Порядок сборки ферм ↑

Торцевые фермы рекомендуется предварительно собирать, не соединяя их капитально. Дело в том, что именно они обеспечивают правильную геометрию крыши, следовательно к их установке нужно относиться особенно тщательно: пару нужно многократно вымерять, а в случае необходимости корректировать.

Правильность установки проверяют следующим образом. Нижний угол каждой из временно закрепленных ферм соединяют бечевкой с вершиной противоположного угла. Таким образом, на плоскости ската образуются диагонали. Теперь можно проверять геометрию ската.

На угловых, ломаных или имеющих другую сложную форму крыш промеры производят на всех имеющихся на ней ровных плоскостях.

Если вы получили следующие результаты,

1. Бечевки в точке пересечения лишь слегка касаются.
2. Точка пересечения приходится на половину длины противолежащих стропилин.
3. Пересекаться бечевки должны по центру длины крыши.

то это означает, что полученный скат имеет правильную геометрию.

При нарушении любого из условий «некорректную» ферму соответствующим образом подправляют. После того  как все проблемы будут устранены, фермы крепят уже капитально, используя скобы или скрутки.

Последующие стропила выравнивают по бечевке, которая натянута по коньку.

Установка стропил шале имеет свои особенности, обусловленные фронтонными стенами «под конек». В крышах этого типа опорой для крайних ферм служат стены, поэтому вышеуказанные операции выполняют еще до их установки для самих фронтонных стен. При выявлении несоответствий в данном случае их корректируют, используя выравнивающую стяжку.

© 2023 stylekrov.ru

Изготовление стропил: шаблоны и раскрой, устройство ферм, технические подробности

Стропильная конструкция – основа для любой скатной крыши, ее «скелет». Она воспринимает на себя весьма серьезные нагрузки, особенно в зимнее время, и является несущей для кровли. Это значит, что защита дома от осадков и ветрового воздействия в значительной степени зависит от нее.

Поэтому в индивидуальном строительстве изготовление стропил на завершающем этапе – важная операция, которой уделяется особое внимание. Какова последовательность действий при устройстве стропильной системы, какие особенности имеют различные виды стропил – далее в статье.

Начальный этап монтажа висячих стропил

Учитывая исключительную важность стропильной системы, ее тип, материал для изготовления и прочие важные детали определяются на этапе проектирования. Стропильные фермы обычно выполняются из дерева или металла (в уникальных случаях в частном домостроении – из железобетона).

Металлические фермы обычно изготавливаются заводским способом, доставляются в готовом виде на стройку и устанавливаются при помощи крана, закрепляются сваркой.

Деревянные стропила могут:

• Также изготавливаться заводским способом (висячие стропила)
• Заводским способом могут изготавливаться отдельные элементы конструкции и собираться на стройке
• Вся стропильная система раскраивается и монтируется непосредственно на объекте

Использование заводских полуфабрикатов предполагает предельную точность в соблюдении проекта при производстве строительных работ, поскольку переделка готовых ферм или изменение размеров их деталей связаны с большими сложностями, а иногда – просто невозможны.

Но плюсом такого решения является то, что если стены выведены правильно, то установка стропильной системы равносильна сборке детского конструктора.

Элементы стропильных систем

Часто заводские изделия используют при возведении сложных кровель, например, если требуется стропильная система над эркером, и в обязательном порядке – при строительстве быстровозводимых зданий, поставляемых в комплекте.

Совет!!
Перед самостоятельным изготовлением и сборкой стропил следует изучить все термины, связанные с крышей. Путаница в понятиях может в ходе работ привести к непредсказуемым последствиям

В процессе устройства стропильной конструкции можно выделить следующие этапы:

Содержание

1. Изготовление шаблонов, раскрой, изготовление ферм
2. Лекала и распиловка
3. Сборка ферм
4. Технические подробности

Изготовление шаблонов, раскрой, изготовление ферм

Лекала и распиловка

Конечно, важнейшим в подготовке лекал будет изготовление шаблонов стропильных ног. Особенно строго следует подойти к этой операции на крышах сложной конфигурации, например, когда устанавливаются аттиковые стропила.

Оно может быть выполнено следующими способами:

• Берется рейка, длина которой равна вертикальному расстоянию от верха опорной стены до конька (конькового бруса или стыка стропил).
  Перпендикулярно ей набивается по краю доска, длина которой равна расстоянию между внешними стенами здания.
  Конструкцию следует сразу проверить «по месту», установив ее на стенах и повторив промеры.
  Если геометрия соблюдена – можно изготавливать шаблон для стропила по верху вертикальной рейки и краю одной из боковых. Необходимо сразу учитывать запас на узлы соединений, свесы крыши и т.п.

Совет!
Когда шаблон отмерен по длине, на него лучше сразу нанести все врубки, врезки, места крепления соединительных элементов.
Можно изготовить для всего этого отдельные шаблоны, и наносить их на раскроенные стропила самостоятельной операцией, однако при этом растет риск погрешностей

Стропильные фермы раскроены и собраны на земле
• Этот способ является подвидом первого, но перпендикулярная доска набивается не по обрезу вертикальной, а посредине.
  Затем при помощи дополнительных реек или шнура определяются необходимые уклоны и расстояния до стен, после чего алгоритм действий – тот же.
  Этот способ применяют чаще на домах с большим пролетом, где использование «полноразмерной» горизонтальной рейки затруднено.
• Можно взять две планки, шарнирно соединить их по одному из краев одним гвоздем, и, установив на стены, отмерить нужную длину каждой, проверить геометрию конструкции, после чего закрепить соединение 3-4 саморезами.
  Этот способ хотя и весьма прост, но считается наименее надежным.

Совет!
В шаблонах с вертикальной планкой последняя может быть сама использована в качестве шаблона для опорных элементов, если таковые предусмотрены конструкцией стропильной системы (например, стоек или бабок)

Раскрой стропильных ног и прочих элементов может проводиться как на земле, так и на перекрытии здания. Каждый из вариантов имеет свои преимущества и недостатки: на земле удобней работать, и можно собрать готовые фермы (впрочем, они редко имеют для этого достаточную прочность), на крыше – можно сразу примерить готовую деталь, и при необходимости – поправить огрехи.

А, например, стропильная система эркера просто требует сборки на месте, поскольку может иметь достаточно сложную конфигурацию, и стропила легче разметить сразу, чем тратить время и силы на отдельные шаблоны.

Сборка ферм

Фермы, во всяком случае, торцевые, лучше предварительно собрать «наживую», не делая капитальных соединений – ведь именно стропила, располагаемые над фронтонами, будут играть решающую роль в правильности геометрии крыши, поэтому вымерять и устанавливать их следует особенно тщательно.

Прежде всего, эти конструкции должны быть установлены строго параллельно стене, на которую устанавливаются, а также – иметь строго вертикальное положение. Это проверяется следующим способом: фермы временно закрепляются, от каждого из нижних углов каждой фермы протягиваются бечевки к вершине противоположного.

В результате получаются диагонали на каждом из скатов. Если крыша ломаная, угловая или имеет иную сложную форму – промеры необходимо произвести для всех ее ровных плоскостей.

Схема промера ферм

В результате, если геометрия ската правильная, должны получиться следующие результаты:

1. В месте пересечения бечевки должны слегка касаться друг друга
2. Место их пересечения должно приходиться на середину длины крыши
3. Пересекаться они должны на половине длины противоположных стропильных ног

Если какое-то из этих условий не соблюдается, ферму-«нарушителя» следует скорректировать соответствующим образом до устранения проблемы. После этого элементы можно крепить к подстропильному брусу капитально – при помощи скруток или скоб.

После этого в случае с наслонными конструкциями, если это предусмотрено проектом – следует установить между фермами коньковый брус. Если используется стропильная система шале, где предусмотрены фронтонные стены «под конек», следует те же операции выполнить для самих стен перед установкой крайних стропил, поскольку они будут опираться на стены.

В этом случае возможные несоответствия ликвидируются выравнивающей стяжкой. Для выравнивания последующих стропил используют бечевку, натянутую по коньку.

Технические подробности

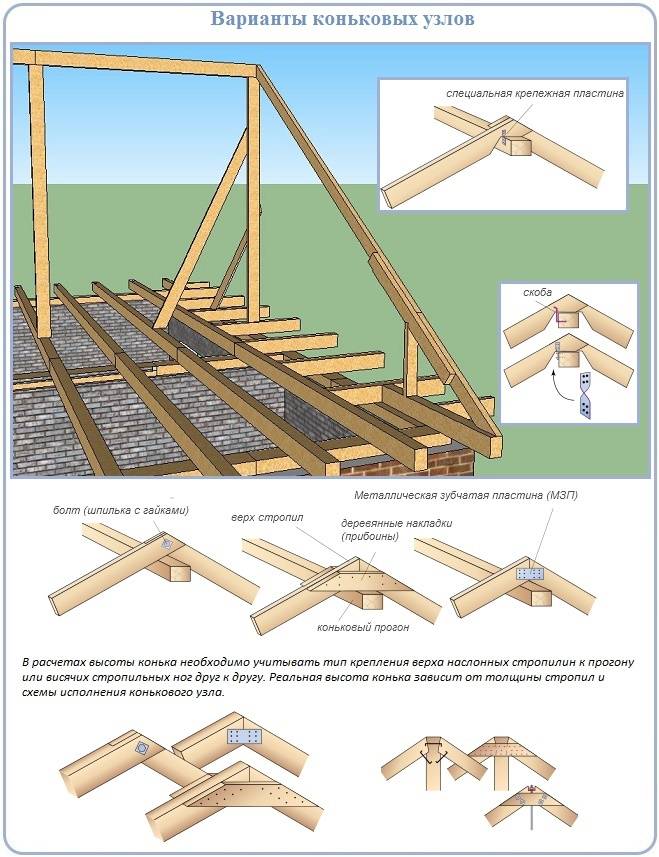

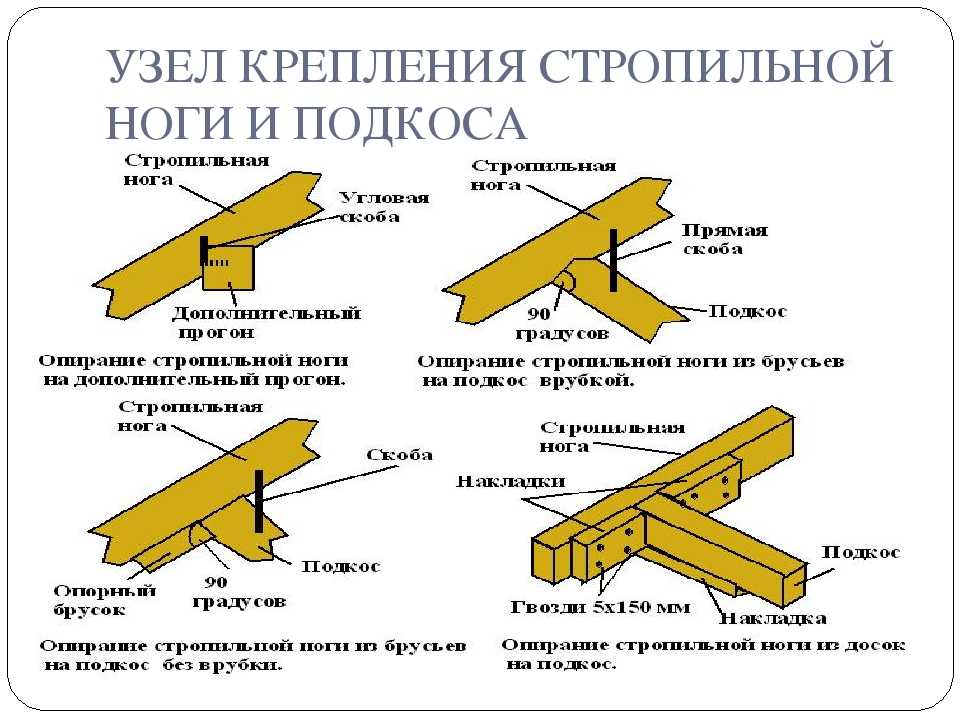

Для соединения стропил с подстропильным брусом (мауэрлатом) и прочими деталями системы применяют различные виды плотницких «замков»: зуб, двойной зуб, шип и т.п. Выбор конкретного способа зависит от формы крыши, планируемой нагрузки на нее, особенностей работы конкретного узла (на сжатие, растяжение, изгиб, излом).

В последнее время практически любые виды соединений дублируются специальными металлическими накладками.

Совет!
В большинстве случаев при установке наслонных стропил стоит устроить шарнирное соединение хотя бы в одном из узлов: крепление к мауэрлату (специальная скользящая металлическая конструкция), связь с коньковым брусом, стык стропил (если коньковый брус отсутствует)

Следует обратить внимание, что в наслонных стропилах при наличии конькового бруса допускается установка стропильных ног не строго напротив друг друга, а со смещением – таким образом, чтобы стропильные ноги соприкасались боковинами. В висячих стропилах это недопустимо, поскольку их принцип действия основан как раз на упоре стропил торцами.

Но, какая бы система ни была выбрана, перед тем, как изготовить стропила, следует хорошенько изучить теорию, и попробовать на практике свои плотницкие навыки. Если в порядке и то и другое – готовая крыша прослужит долго и никуда не съедет.

Sports Banners & Rafters Template Pack – Спортивные шаблоны





Набор макетов премиум-класса ручной работы для фотошопа

Высококачественный набор из 3 шаблонов спортивных баннеров и стропил. Мы создали эти шаблоны, чтобы помочь вам представить свои логотипы, флаги или спортивные баннеры в виде реалистичных и красивых макетов. Эти шаблоны представляют собой аккуратно организованные файлы Photoshop с разрешением 6k, готовые для использования как в личных, так и в профессиональных проектах.

Copyright бесплатно

Наши шаблоны создаются с нуля без использования изображений, защищенных авторским правом.

Мгновенная доставка по электронной почте

Вы получите свои шаблоны сразу после размещения заказа.

Промышленный стандарт

Более 40 команд NFL, NHL, NBA, MLB используют наши шаблоны для выпусков футболок и публикаций в социальных сетях.

Учебное пособие включено

Каждый шаблон имеет собственное учебное пособие. показывая, как именно вы можете его использовать.

Наши шаблоны созданы с нуля без использования изображений, защищенных авторским правом.

Вы получите свои шаблоны сразу после оформления заказа.

Более 40 команд NFL, NHL, NBA, MLB используют наши шаблоны для выпусков футболок и сообщений в социальных сетях.

У каждого шаблона есть собственное руководство. показывая, как именно вы можете его использовать.

Что включено?

3 Шаблоны спортивных баннеров/стропил.

Мокап 7k | Разрешение 6500px X6500 | 300 точек на дюйм | PSD-файл

Мокап 6k | Разрешение 6000px X6000 | 300 точек на дюйм | PSD-файл

Мокап 6k | Разрешение 6000px X6000 | 300 точек на дюйм | PSD-файл

Слой динамического освещения

Наши шаблоны для спорта — единственные шаблоны для фотошопа в Интернете с этой удивительной функцией!

С помощью слоя динамического освещения вы можете управлять дополнительным слоем освещения и ИЗМЕНЯТЬ направление света, чтобы оно идеально соответствовало вашему дизайну.

Реалистичный 3D-смещение

Все 3 шаблона включают 2D-смарт-объекты и 3D-смещение модели.

Отдельные отражения и тени.

Все слои доступны для редактирования, поэтому, если вам нужна матовая поверхность, вы можете уменьшить непрозрачность отражений или даже скрыть их все вместе.

Или, если вам нужны более интенсивные тени для вашей сцены, вы можете сделать это одним щелчком мыши. С этим макетом вы получаете полностью составной 3D-рендеринг, построенный неразрушающим образом, поэтому вы можете иметь все возможности управления, которые есть у 3D-художника!

Посмотрите полное руководство по использованию этого шаблона.

Узнайте шаг за шагом, как вы можете использовать этот шаблон для создания своего первого дизайна или концепции, это руководство подходит для начинающих, но рекомендуется, чтобы у вас были базовые знания Photoshop.

Разрешение Ultra 6K

Щелкните изображения ниже, чтобы увидеть уменьшенное обрезанное изображение этого шаблона в реальном размере.

Образцы с использованием этого шаблона

Приведенные ниже образцы были созданы с использованием этого шаблона менее чем за 5 минут каждый.

Сообщество проектов

Аккуратная резка стропил

Резка стропил несложная задача, трудность заключается в определении правильной длины стропил и использовании угольника для выложить их точно. Хорошие плотные срезы стропил являются ключом к прочному хорошо построенная крыша. На этой веб-странице я буду обсуждать методы, используемые для резки общих стропил крыши.

Есть только три основных метода, которые я использую для резки и разметки стропил. Я вызываю их по одному, отмечая все сразу и вырезая группы.

• Резка по одному Самый простой способ научиться резать простые стропила. я бы порекомендовал это всем домовладельцам, начинающим плотникам или всем, кто строит небольшой сарай или другое простое сооружение. Этот метод требует наименьшего количества инструментов и столярного опыта для выполнения поставленной задачи.
• Разметка всех стропил сразу способ набрать скорость по одному методу, но требует больше времени для настройки. Это хорошо работает на больших стропилах, особенно если их несколько. быть обрезанным. Он не требует специальных инструментов, но должен использоваться только высококвалифицированными специалистами. умелые плотники.
• Для групповой резки стропил требуются специальные инструменты, которые стоят очень дорого, более 1000 долларов. Если у вас нет кармана, полного денег или грузовика стропил, лучше оставить этот метод профессионалам.

Резка стропил по одной

По одной лучше всего резать несколько стропил для небольшого сарай, мансарда или даже гараж размером 24 на 24 фута. Шаги довольно простой и после того, как шаблон стропила был сделан, может быть выполнен любой, кто достаточно хорошо владеет циркулярной пилой.

Класть вырежьте и вырежьте стропило в натуральную величину, которое будет использоваться в качестве шаблона для все остальные. Если вам нужна помощь с этим шагом, посетите основные страницы каркаса крыши и квадратного каркаса.
Кому чтобы было удобнее пользоваться шаблоном стропил, вырежьте два куска фанеры или аналогичный материал размером 12 X 3 дюйма. Прикрепите фанерные полосы к верхнему краю стропила, оставляя 3/4 дюйма свешиваться с каждой стороны стропила. Одна полоса в верхней части, а другая на высоте над меткой пластины. над птичьим ртом.
Поместите стропильный заготовку на коньки так, чтобы корона была обращена от вас, и оставьте зазор в 2 дюйма или около того между каждым из них, чтобы заборы-шаблоны помещались между пиломатериалами.
Место шаблон стропила поверх пиломатериала с ближайшей нижней частью стропила ты. Плотно притяните заборы к верхней части стропила, чтобы разметить, и продолжайте тщательно отметить все разрезы. Для экономии времени вы можете иметь помощника отметьте один конец, а также поможет вам перемещать шаблон с доски на доску.
9Только 0130 в это время размечаем и вырезаем еще два стропила, нам нужно проверить их на соответствие прежде чем резать все остальное. Вас, вероятно, простят за то, что вы порезали три стропила неправильные, но сорок неправильные, может оказаться, что вы оттачиваете свое столярное дело навыки на другом рабочем месте.
Чтобы проверить стропила на соответствие, вы можете прибить блок 2 X 4 к верхнему отвесу. срез одного из обычных стропил для временного обозначения конька доска. Убедитесь, что задняя часть рта птицы плотно прилегает к внешней стороне. стене и дайте вершинам собраться вместе, чтобы проверить посадку. если они открыты сверху, то они слишком длинные.
Пришло время внести любые исправления, если это необходимо. Как только вы довольны стропилами, продолжайте отмечать и резать остальные.
Когда вы начинаете резать стропила, сначала сделайте верхний или вертикальный пропил, а затем переходите к хвостовым пропилам, сохраняя пасть птицы в последнюю очередь.

Не отказывайтесь от своего шаблона стропил, пока не услышите слова «Мне нужен еще один».

Разметка всех стропил сразу

Все стропила можно разметить сразу с помощью некоторых простых инструментов, устанавливаемых на месте. После того, как они отмечены по длине, верхний отвес, рот птицы, и разрезы хвоста могут быть отмечены. Шаблон стропила меньшего размера может быть сделаны с правильными разрезами, устраняющими необходимость перемещаться по полному размер шаблона, стропила 22 фута X 2 X 8 не редкость, они тяжелые и неудобно обращаться.

Набор тяжелых режущих инструментов коньки могут быть построены на месте, чтобы удерживать стойку стропил. Все, что вы действительно нужны четыре 30-дюймовых 2 X 6, два 16′ 2 ​​X 10 или 8 и двенадцать треугольных фигурные блоки. Вырезы из лестничных косоуров хорошо подходят для этих целей. блоки. После того, как лошади построены, их можно легко переместить на другие рабочие места.

Постройте режущих лошадей на ровной поверхности рядом с кучей пиломатериалов, так что вам не придется перемещать тяжелые стропила дальше, чем это необходимо.
Поместите стропильный брус в конек вверх так, чтобы с обоих концов свисало около фута.
Промыть то, что будет верхним отвесом срез стропил с одной стороны. Хороший способ сделать это с 2 X 4 держась за край у конца и постукивая по стропилам вперед и назад пока все они не выстроятся в квадратную линию.
Использование треугольные блоки, чтобы плотно прижать стропила друг к другу. я предпочитаю используйте винты, чтобы закрепить блоки, потому что их легче снять и не будет двигать стропила, как забивание гвоздей.
Включено по верхнему краю одной стороны стойки измерьте/отметьте длину рот и хвост птицы вырезаны. Проделайте то же самое с другой стороны стойку и проведите мелом линию, чтобы отметить стропила между ними.
После опорные линии отмечены правильно, после чего можно снимать стропила из стойки и положить на бок головкой в ​​сторону от ты.
Используя меньший шаблон стропила, отметьте вертикальный срез и двигайтесь вниз, отметьте HAP с помощью стропильного запаса и отметьте срезы устья и хвоста.
Как и прежде, перед тем, как приступить к серьезной обрезке стропил, всегда следует проверить две стропила.

Сборная резка стропил

Если вы планируете использовать этот метод, вам уже необходимо уметь раскладывать и резать стропила. Есть дорогие инструменты связан с групповой резкой, но сэкономленное время здорово, если вы знаете, что ты делаешь. Эта процедура гарантирует, что все стропила будут одинаковыми. так что имейте в виду, если они ошибаются, они все будут неправы.

Поместите стропила в стойку для резки венцами вниз.

Выровняйте и закрепите стропила с помощью блоков и ремней или чего-то еще, что необходимо для их правильного выравнивания.

Разметьте и зафиксируйте линии для отвеса, выреза рта и хвоста.

• С помощью пилы с червячным приводом и резака Prazi Beam установите пилу под правильным углом и сделайте верхний и задний пропилы.
