Серия балки железобетонные: БТ 24 по стандарту: Серия ИИ 03-02

15.03.2022
/
By alexxlab
/
0 Comment

БТ 24 по стандарту: Серия ИИ 03-02

увеличить изображение

Стандарт изготовления изделия: Серия ИИ 03-02

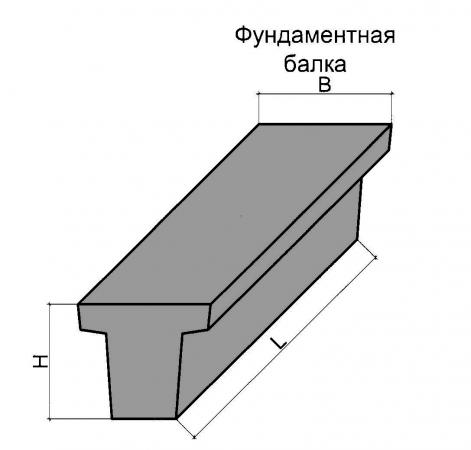

Балки тавровые БТ 24 представляют собой прямоугольные конструкции. Отличительной особенностью элемента является поперечное сечение, которое имеет тавровую форму (в виде перевернутой буквы Т). В теле изделия предусмотрено наличие строповочных петель, обеспечивающих удобство подъема и монтажа конструкций.

Применяется высокопрочные тавровые балки при строительстве различных гражданских сооружений. Они используются для перекрытий каркаса и являются надежной опорой размещаемым над ними плитам, служащим полом и потолком строящегося сооружения. Конструкция отличается высокой прочностью и надежностью, обладает высоким эксплуатационным сроком. При разработке элементов учитывались НиТУ 123-55 с учетом коэффициента условия работы, равному м=1,1. Величина опирания балки должна составлять 70мм от торца конструкции.

Маркировочное обозначение

На боковой грани конструкций указываются специальные знаки, отражающую ключевые характеристики элементов и упрощающие поиск и сортировку строительных изделий на территориях склада. Символы БТ 24 обозначают:

1. БТ — тип конструкции — балка таврового сечения;

2. 24 — длина (дм).

Не допускается изменение маркировочных обозначений.

Особенности производства

Изготовление железобетонных балок таврового сечения БТ 24 следует производить на основании нормативного документа

Серии ИИ 03-02. По условиям регламента производство должно осуществляться из тяжелого бетона марки М200 по прочности на сжатие с обязательным использованием арматурных сварных каркасов, обеспечивающих высокую прочность готовой продукции. Показатели водонепроницаемости и морозостойкости зависит от климатических особенностей в регионе строительства. Они подбираются под каждой Типовой проект индивидуально исходя из требований заказчика.

В качестве рабочей арматуры принята горячекатаная сталь периодического профиля марки 25ГС и горячекатаная круглая сталь марки Ст3 по

ГОСТ 2590-51. Поперечная рабочая арматура, выполненная в виде каркасов из стали марок Ст0, может заменяться на сталь марки Ст3 без изменений диаметра и количества стержней. Диаметр поперечного армирования, выполненного из холоднотянутой проволоки, имеет величину 4 и 5мм по ГОСТ 6727-53. Производство монтажных петель должно осуществляться из круглой стали марки Ст3.

Контроль жесткости и прочности балок необходимо производить по ТУ 204-54. Расчётная нагрузка по несущей способности для балок принята в районе от 440 до 625 кг на погонный метр и зависит от типоразмера конструкции.

Величина защитного слоя бетона до поверхности рабочего армирования должна составлять минимум 22 мм для предотвращения развития коллизионных образований. Обязательна защита металлических частей специальными составами. После достижения отпускной прочности и прохождения приемосдаточных испытаний конструкции допускаются к отправке конечному потребителю с полным пакетом сопроводительных документов, отражающих физико-химические свойства строительных изделий.

Транспортировка и хранение

Складирование и перевозка железобетонных

балок таврового сечения БТ 24 должна осуществляются с безукоризненным соблюдением правил и норм техники безопасности, а также действующих строительных регламентов. По условиям Серии ИИ 03-02 транспортировку строительных конструкций следует производить исключительно в рабочем положении. Важно беречь изделия от возникновения механических повреждений и гарантировать их надежную опору с использованием деревянных подкладочных материалов.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Балки железобетонные по серии ПП ВКН-32 БМ-5

Компания “Бетон Проект” гарантирует, что с каждой машиной отправляется паспорт качества на продукцию.

БМ-5 (Серия ПП ВКН-32)

Рейтинг магазина

Нормативный документ Серия ПП ВКН-32
Вес
630 кг
Кол-во изделий на машине 31
Ширина b1, мм 500
Высота h2, мм
200
Длина L1, мм 2500
Марка бетона В15(М200)

БМ 5

Типоразмер по серии ПП ВКН-32 Балка железобетонная

Гарантия качества Мы предоставляем все документы, и в договоре прописана замена в случае доставки брака

Доставка в срок У нас отложенная система и доставка осуществляется без задерже

Изделия в наличии Большинство товаров в наличии на крупнейшем складе строительных материалов

Нежная доставка Аккуратно доставим любое изделие.

При порче изделия в процессе доставки осуществляется замена

Агентское вознаграждение При покупке у нас вы получаете 1000 руб на телефон

Оплата при получении товара Вы можете оплатить свой заказ после получения, предварительно проверив целостность

Нормативный документ Серия ПП ВКН-32
Вес 630 кг
Кол-во изделий на машине 31
Ширина b1, мм 500
Высота h2, мм 200
Длина L1, мм 2500
Марка бетона В15(М200)

— Как узнать цену доставки?
   Доставка рассчитывается исходя из удаленности Вашего объекта, от склада, а так же тоннажа и габаритов изделий. Мы в течении 3х минут рассчитаем ваше предложение с доставкой и выставим Вам коммерческое предложение.

— Откуда берется цена доставки?
   Доставка рассчитывается исходя из удаленности объекта от склада завода. Стоимость доставки делится на количество позиций исходя из веса изделия, заказав 1 изделие, вся стоимость доставки упадет на него, если же в заказе 10 позиций, цена доставки в равной степени распределится по этим 10-ти позициям.

— Откуда везете?
   Доставка осуществляется напрямую с производства. Производство находится в г. Сафоново Смоленской области и всегда готово принять Вас в гости.

— Что за завод? Как называется?
   Продукция изготавливается на нашем собственном производстве. Завод носит название нашей компании, Завод ЖБИ «Бетон Проект» и находится в г. Сафоново Смоленской обл. Вы всегда можете приехать к Нам на производство и лично убедиться в качестве нашей продукции. Так же вы можете оплатить продукцию напрямую на производстве.

— Почему цена выше некоторых конкурентов?
   У нас самая низкая цена на изделия ГОСТ в центральном регионе. Многие производители снижают качество изделий в пользу цены. Если Вы нашли цену дешевле, всё просто! Значит это цена не на ГОСТ-качество. Цена изделия складывается из нескольких составляющих. Главным из них является себестоимость материала, которая определяет эксплуатационные и технические характеристики продукции. В цену входит стоимость рабочей силы, использование форм, доставка нерудных материалов на завод, доставка металла. Мы в любой момент готовы предоставить полноценную техническую раскладку любого изделия, где отражена стоимость всех составляющих. Бетон Проект — единственная компания на рынке ЖБИ, кто идет на предоставление подобных данных.

— Почему нельзя заказать меньше 15 тысяч? Вы работаете только оптом?
   Некоторые позиции изготавливаются в ограниченных объемах. А те позиции, которые производятся на склад, мы отгружаем именно со склада завода. Складские помещения по областям – это прямое неразумное удорожание цены. Поэтому доставка изделий на объект прибавляет значительную стоимость к продукции. Нами было высчитано, что при заказе более 15 тысяч, выгода от приобретения продукции у Нас, становиться больше. Даже если Ваш объект находится очень далеко от нас. Если же у Вас небольшая заявка (менее 15 тысяч) по продукции, которая изготавливается в Вашей области или которая находится на складе Торгового Дома в Вашей области, дешевле будет приобрести продукцию на ближайших заводах.

— Где можно забрать?
   Самовывоз производится с нашего произвосдтва в г. Сафоново Смоленской обл.

— Есть ли у Вас склад в Москве?
   У нас отсутствует склад в Москве или Московской области, т.к. это будет негативно сказываться на стоимости товара, потому что будет влечь за собой дополнительные расходы.

— Вы работаете с НДС?
   Да, компания ООО «Бетон Проект» работает на ОСНО и является плательщиком НДС. Все цены на сайте указаны с учетом НДС.

Отзывы о магазине Beton Project

Написать отзыв


ОМ15-7

Проблема решена

Достоинства:
цена, все в наличии
Комментарий:
заказывали заборы — привезли вовремя. качество хорошее, без сюрпризов как это обычно бывает.. понравилось, что водитель не отказал в заморочке проехать по периметру чтобы было удобнее разгрузить товар вообще все ребята из этой компании очень доброжелательные, приятно с такими иметь дело!
Недостатки:
не обнаружила

Клищ Андрей

Проблема решена

Достоинства:
Машина приехала как и договорились, кольца хорошего качества
Комментарий:
Заказывали у них кольца и крышки для себя и соседей, машина приехала заранее и ожидала оговоренного времени. У нас немного задержался кран для разгрузки, но они дождались его без всяких претензий.
Недостатки:

Посмотреть все отзывы …

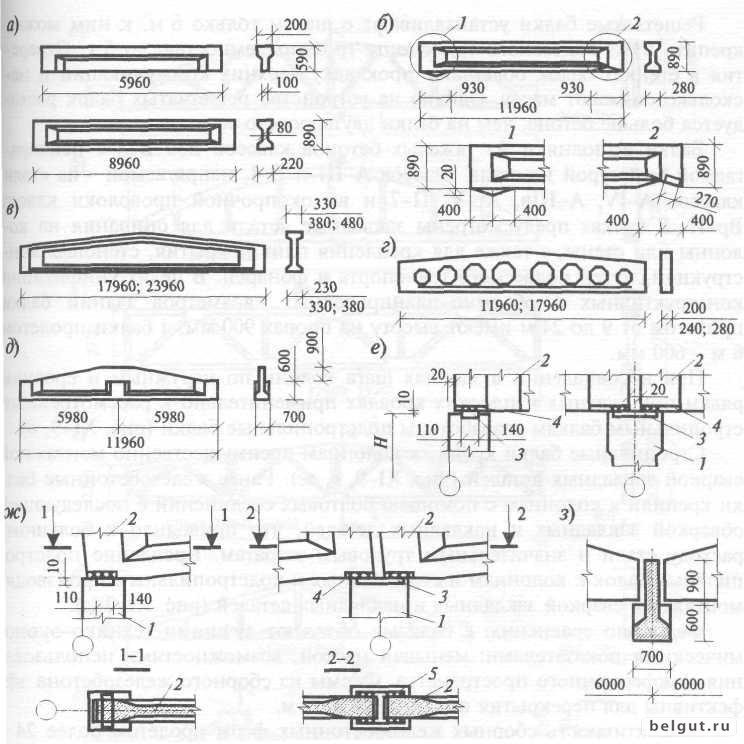

Конструкция прямоугольной железобетонной балки

🕑 Время чтения: 1 минута

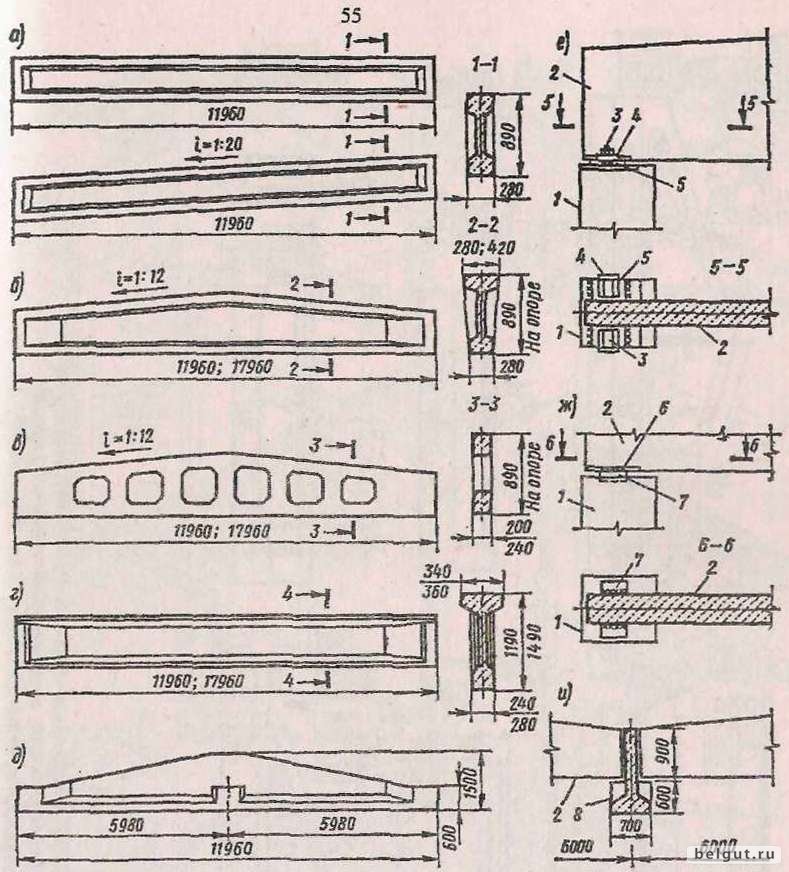

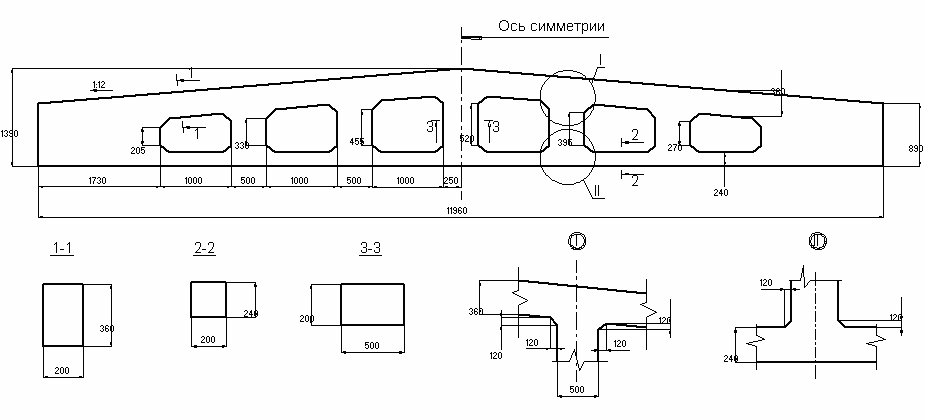

Железобетонные балки — это элементы конструкции, предназначенные для восприятия поперечных внешних нагрузок. Нагрузки вызывают изгибающий момент, силы сдвига и, в некоторых случаях, кручение по всей длине. Кроме того, бетон прочен на сжатие и очень слаб на растяжение. Таким образом, стальная арматура использовалась для восприятия растягивающих напряжений в железобетонных балках. Кроме того, балки поддерживают нагрузки от перекрытий, других балок, стен и колонн. Они передают нагрузки на поддерживающие их колонны. Кроме того, балки могут быть просто поддерживаемыми, сплошными или консольными. они могут иметь прямоугольное, квадратное, Т-образное и Г-образное сечение. Балки могут быть одинарными или двойными. Последние используются, если глубина луча ограничена. Наконец, в этой статье будет представлена ​​конструкция прямоугольной железобетонной балки.

Содержание:

  • Руководства по проектированию
    • Глубина луча (H)
    • Ширина луча (B)
    • Стальная арматура
    • Расса
    • Первый подход будет представлен ниже. Прежде чем приступить к проектированию железобетонной балки, необходимо сделать определенные предположения. эти руководящие принципы предоставляются определенными кодексами и исследователями. Следует знать, что опыт проектировщика играет существенную роль в принятии этих предположений.

      Глубина луча (h)

      Не существует единой процедуры расчета общей глубины балки (h) для проектирования. Тем не менее, можно следовать определенным рекомендациям для расчета глубины луча, чтобы можно было удовлетворить требования к отклонению.

      • ACI 318-11 предоставляет рекомендуемую минимальную толщину для ненапряженных балок, если не рассчитываются прогибы. т
      • Канадская ассоциация стандартов (CSA) предоставляет аналогичную таблицу, за исключением того, что один непрерывный конец равен 1/18.

      Таблица 1 Минимальная толщина ненапряженных балок, если не рассчитываются прогибы

      Минимальная толщина, ч

      Просто поддерживается Один конец сплошной Оба конца сплошные Консоль
      Элементы, не поддерживающие или не прикрепленные к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах
      л/16 л/18,5 л/21 л/8
      Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормальной массы и арматуры марки 420. Для других условий значения изменены следующим образом: а) Для легкого бетона с равновесной плотностью ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на (1,65 – 0,0003 wc ) , но не менее 1,09. b) Для fy , отличного от 420 МПа, значения умножаются на 9.0033 (0,4 + ф.у. /700) .
      • Глубина балки также может быть оценена по соотношению пролет/глубина. IS 456 2000 обеспечивает отношение пролета к глубине для управления отклонением балки, как указано в таблице 2.

      Таблица 2. Соотношение пролёта к высоте в зависимости от пролёта и типа балок, IS 456 2000

      Пролет балки Тип балки Отношение размах/глубина
      До 10 м Просто поддерживается 20
      Консоль 7
      Непрерывный 26
      Более 10 м Просто поддерживается 20*10/пролет
      Консоль —
      Непрерывный 26*10/пролет

      Ширина луча (b)

      Отношение глубины луча к его ширине рекомендуется составлять от 1,5 до 2, причем наиболее часто используется верхняя граница 2. Расположение арматуры является одним из основных факторов, определяющих ширину балки. Таким образом, при оценке ширины луча необходимо учитывать минимальное расстояние между стержнями. Ширина балки должна быть равна или меньше размера колонны, поддерживающей балку.

      Стальная арматура

      ACI 318-11 обеспечивает минимальный и максимальный коэффициент усиления. Коэффициент армирования является показателем количества стали в поперечном сечении. Таким образом, любые значения в этом диапазоне могут быть использованы для проектирования балки. Тем не менее, выбор зависит от требований к пластичности, конструкции и экономических соображений. наконец, рекомендуется использовать 0,6*максимальный коэффициент армирования. Арматурный стержень размеров Как правило, рекомендуется избегать использования стержней больших размеров для балок. Это связано с тем, что такие стержни вызывают растрескивание при изгибе и требуют большей длины для развития их прочности. Тем не менее, стоимость размещения большого размера стержня меньше, чем стоимость установки большого количества стержней малого размера. Кроме того, обычные размеры стержней для балок варьируются от № 10 до № 36 (единица СИ) или от № 3 до № 10 (обычная единица США), а два стержня большего диаметра № 43 (№ 14) и № .57 (№ 18) используются для колонн. Кроме того, можно смешивать стержни разного диаметра, чтобы более точно соответствовать требованиям к площади стали. Наконец, максимальное количество стержней, которые можно установить в балку заданной ширины, определяется диаметром стержня, минимальным расстоянием между ними, максимальным размером заполнителя, диаметром хомута и требованиями к защитному слою бетона.

      Расстояние между стержнями

      ACI 318-11 определяет минимальное расстояние между стержнями, равное диаметру стержня или 25 мм. Это минимальное расстояние должно поддерживаться, чтобы гарантировать правильное размещение бетона вокруг стальных стержней. Кроме того, для предотвращения образования воздушных карманов под арматурой и обеспечения хорошего контакта между бетоном и стержнями для достижения удовлетворительного сцепления. Если в балку укладывают два слоя стальных стержней, то расстояние между ними должно быть не менее 25 мм.

      Защита бетона для арматуры

      проектировщик должен поддерживать минимальную толщину или бетонное покрытие за пределами самой внешней стали, чтобы обеспечить сталь адекватной защитой бетона от огня и коррозии. В соответствии с кодом ACI 7.7, бетонное покрытие толщиной 40 мм для залитых на месте балок, не подверженных непосредственному воздействию земли или погодных условий. Покрытие толщиной не менее 50 мм, если бетонная поверхность подвергается воздействию погодных условий или соприкасается с ней. Для упрощения конструкции и, как следствие, снижения затрат габаритные размеры балок b и h округлены почти до ближайших 25 мм.

      Процедура проектирования прямоугольной железобетонной балки

      Расчет бетонной балки включает расчет размеров поперечного сечения и площади армирования для сопротивления приложенным нагрузкам. Существует два подхода к проектированию балок. Во-первых, начните проектирование с выбора глубины и ширины балки, а затем рассчитайте площадь армирования. Во-вторых, предположим площадь армирования, затем рассчитаем размеры поперечного сечения.

      Первый подход будет представлен ниже

      Для расчета железобетонной балки прямоугольного сечения используется следующая методика:

      • Сначала выберите эффективную глубину луча (d) и ширину (b). Эффективная глубина может быть рассчитана с использованием глубины луча (h).
      • Затем рассчитайте требуемый коэффициент сопротивления изгибу, предположим ?=0,9
      • После этого найдите коэффициент армирования, соответствующий рассчитанному выше вычислению сопротивления изгибу,
      • Коэффициент армирования должен быть меньше максимального коэффициента армирования и больше минимального коэффициента армирования.
      • Минимальный коэффициент армирования,
      • Максимальный коэффициент усиления
      • Можно использовать любой коэффициент армирования, но последний обеспечит деформацию стали не менее 0,005.
      • После этого вычислить область усиления,
      • Затем найдите количество стержней, разделив площадь армирования на площадь одного стержня.
      • Наконец, проверьте, можно ли разместить стержень в пределах выбранной ширины поперечного сечения,
      • Значение S должно быть не менее 25 мм, что является минимальным требуемым расстоянием между соседними стержнями.

      Где: R: коэффициент сопротивления изгибу p: коэффициент усиления Mu: факторизованный момент нагрузки : коэффициент снижения прочности b: ширина поперечного сечения d: эффективная глубина поперечного сечения балки от вершины балки до центра армирующего слоя. fc’: прочность бетона на сжатие fy: предел текучести стальных стержней p_u: предельная деформация бетона, равная 0,003 по коду ACI и 0,0035 по EC. p_0,004: коэффициент армирования при деформации стали, равный 0,004 p_0,005: коэффициент армирования при деформации стали, равный 0,005 Как: площадь армирования S: расстояние между соседними стержнями n: количество баров в одном слое

      Расчет прямоугольной балки на сдвиг

      Расчет на сдвиг включает оценку расстояния между хомутами для поддержки предельного сдвига. Обычно часть бетона сопротивляется сдвигающей силе, а та часть, которая не поддерживается бетоном, удерживается поперечной арматурой.

      • Во-первых, вычислите предельную силу сдвига на расстоянии d, которое является глубиной поперечного сечения. Существуют исключения, в которых сдвиг на поверхности опоры должен использоваться для расчета на сдвиг. Например, когда нагрузки приложены к нижней части балки.
      • Во-вторых, оцените расчетную прочность бетона на сдвиг,
      • Армирование на сдвиг не требуется, если Vu< 0,5Vc.
      • Если 0,5Vc>Vu< Vc , то предусмотрите только арматуру с минимальным сдвигом.
      • Обеспечьте поперечную арматуру, когда Vu> Vc.
      • В-третьих, выберите пробную область стальной стенки на основе стандартных размеров хомутов в диапазоне от № 10 до № 16.
      • Умножьте площадь поперечной арматуры на количество опор хомутов, чтобы вычислить площадь поперечной арматуры.
      • В-четвертых, найдите расстояние для хомута для вертикального и наклонного хомута соответственно, используя уравнения 12 и 13.
      • Не размещайте вертикальные хомуты ближе 100 мм. Поэтому размер стремян следует выбирать так, чтобы расстояние между ними было меньше.
      • Равномерно распределите хомуты по короткопролетным балкам.
      • Однако для длинных пролетов более экономично вычислять расстояние, необходимое для нескольких секций. И поместите стремена соответственно в группы с различным интервалом. 90,5bwd, то это максимальное расстояние должно быть уменьшено вдвое.
      • Наконец, начертите расчетную балку с продольной и поперечной арматурой.
