Серия балки железобетонные: 3БСД 21-2-1-10 АIV по стандарту: Серия 1.462.1-24
3БСД 21-2-1-10 АIV по стандарту: Серия 1.462.1-24
Балки стропильные двускатные 3БСД 21-2-1-10 АIV – железобетонные несущие конструкции, представляющие собой изделия постоянного трапециевидного сечения с тонкой стенкой. Опорные части имеют уширение, совпадающее с толщиной полок консолей. Его рассчитывают с учетом создания надежной и долговечной опоры, способной работать в условиях высоких нагрузок. Ширина также учитывает нормальное расположение арматуры и натяжных устройств. Двускатная балка данного типа имеет ломаный верхний и прямой нижний пояс. Между ними располагается тонкая стенка, переходы к которой образованы закруглениями под углом 45 градусов. Средний уклон крыши составляет 1:12.
1. Варианты написания маркировки
Знаки условного обозначения могут быть записаны следующими модификациями:
1. 3БСД 21-2-1-1 АIIIв;
2. 3БСД 21-2-1-1 АIV;
3.
4. 3БСД 21-2-1-2 к7;
5. 3БСД 21-2-1-3 АIIIв;
6. 3БСД 21-2-1-3 АIV;
7. 3БСД 21-2-1-4 АV;
8. 3БСД 21-2-1-5 к7.
2. Основная сфера применения
Железобетонные балки 3БСД 21-2-1-10 АIV применяется в строительстве сборного каркаса одноэтажных промышленных зданий и сооружений пролетом до 21 метров. Располагают элементы перекрытия в поперечном направлении ходу движения, при этом их закрепление по месту установки осуществляется за счет собственного веса балки и посредством соединения арматурных выпусков и закладных деталей контактной точечной сваркой (сейсмически-стойкий шов). Поверх укладывают плиты покрытия, их приваривают к балкам.
Железобетонные ригели 3БСД 21-2-1-10 АIV запроектированы на работу в агрессивной газовой среде. Оптимально монтировать стропильные элементы в неотапливаемых или отапливаемых зданиях. Допускается действие значительных вертикальных и равномерно-сосредоточенных нагрузок. Помимо этого, на балки действуют фактические нагрузки от фонарей, подвесного оборудования и многого другого.
3. Обозначение маркировки
Маркировочные знаки, нанесенные на торцевую грань опорной части балки, позволяют классифицировать изделия по видам и маркам. Обозначение формируется согласно требованиям Серии 1.462.1-24. В основной группе цифробуквенного шифра 3БСД 21-2-1-10 АIV включены следующие данные:
1. 3 – типоразмер;
2. БСД – тип изделия, балка стропильная двускатная;
3. 21 – координационная длина, указывается в метрах с округлением до целого числа для удобства восприятия и чтения маркировки;
5. 1 – обозначение уклона ската, принимается равным 5%;
6. 10 – номер несущей способности;
7. АIV – тип армирования, класс стали А-300 с упрочнением методом механической вытяжки с контролем удлинений и напряжений.
В дополнительной маркировке указывается дата выпуска партии ЖБИ, краткое наименование завода-изготовителя и масса конкретного изделия. Знаки пишут черной краской, нестираемой на всем протяжении срока эксплуатации.
Технические параметры:
Ширина = 430;
Высота = 1425;
Вес = 16700;
Объем бетона = 6,69;
Геометрический объем = 12,8432.
4. Основные материалы для применения
Балки 3БСД 21-2-1-10 АIV производят из высокомарочного бетона класса прочности В30, армируемого продольной предварительно напряженной арматурой класса А-300в. Следует применять групповое натяжение прутков, однако при обосновании технико-экономических показателей выполняют натяжение по одному арматурному элементу. Стыкование стальных стержней в каркас осуществляется методом контактной точечной сваркой типа С1-Ко согласно данным
Производство ЖБИ данного вида осуществляется на специализированных заводах, где организуется проведение приемо-сдаточных испытаний. Бетонирование выполняют в металлических опалубках в силовых формах или стендах в вертикальном положении. Для удобства подъема на высоту массивных балок, имеются строповочные отверстия, но в случае отсутствия на производстве приспособлений для выемки изделий из форм, в брус внедряются две монтажные петли.
5. Транспортировка и хранение
Балки стропильные двускатные 3БСД 21-2-1-10 АIV перевозят автомобильным специализированным транспортом. Перевозка осуществляется также железнодорожным и водным способом. Каждое изделие после погрузки фиксируется стальной проволокой и изолируется от бортов машины деревянными инвентарными подкладками. Складируют балки штабелями.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Обозначение | Дата введения | Статус | |
Серия ПК-01-06 Выпуск 8*.![]() | 06.06.1963 | Действует | |
Область применения: В выпуске 8* серии ПК-01-06 разработаны рабочие чертежи сборных предварительно напряженных железобетонных двускатных балок, бетонируемых в вертикальном положении, с проволочной, стержневой и прядевой арматурой, натягиваемой на упоры стенда Входит в:Заменяет собой: | |||
Серия ПК-01-23 Балки для покрытий производственных зданий сборные струнобетонные стендового изготовления | — | Не действует | |
Серия ПК-01-23 Выпуск 1. Балки пролетом 6, 9, 12, 15, 18, 24 и 30 м | — | Не действует | |
Входит в: | |||
Серия ПК-01-115 Железобетонные балки пролетами 6 и 9 метров для покрытий с рулонной кровлей | — | Не действует | |
Чем заменён: | |||
Серия ПК-01-116 Сборные железобетонные предварительно напряженные односкатные балки для покрытий зданий пролетом 12 м с шагом балок 6 м | — | Не действует | |
Серия ПК-01-116 Выпуск 1 | — | Не действует | |
Входит в: | |||
Серия ПК-01-116 Выпуск 2.![]() | 01.11.1965 | Действует | |
Входит в: | |||
Серия 1.462.1-10/93 Выпуск 0. Указания по применению | 01.03.1994 | Не определен законодательством | |
Входит в: | |||

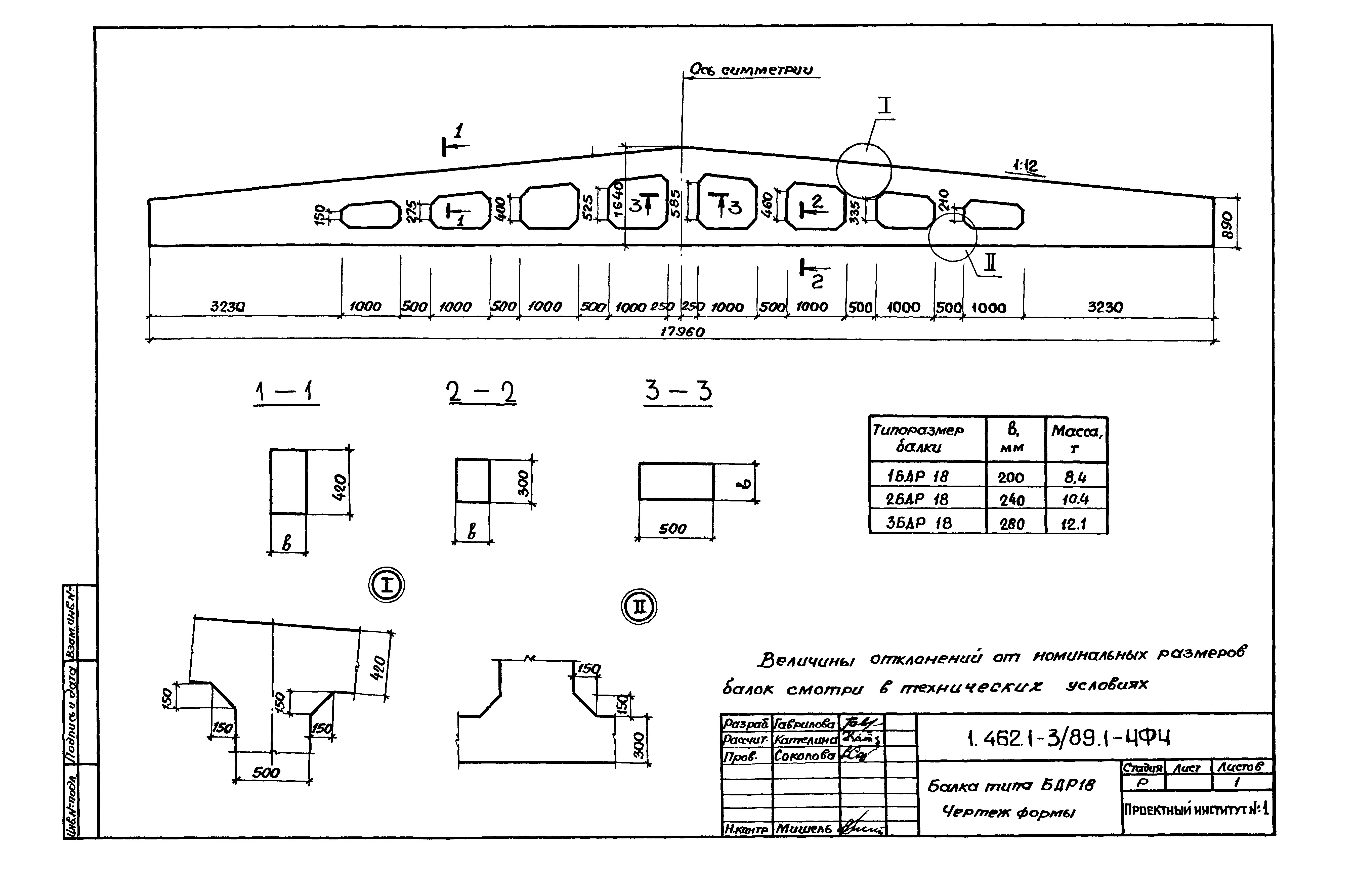

Серия 1.462.1-3/89 Железобетонные стропильные решетчатые балки для покрытий одноэтажных зданий | 01.09.1989 | Не определен законодательством | |
Заменяет собой: | |||
Серия 1.462.1-3/80 Железобетонные стропильные решетчатые балки для покрытий одноэтажных зданий | 01.07.1983 | Не действует | |
Заменяет собой: |
Железобетонные балки: разновидности, маркировка
Строительная индустрия очень часто использует железобетонные балки. Опорные элементы применяются для монтажа плит перекрытий, несущих стен и укрепления фундаментов. Механизм воздействия заключается в распределении нагрузки от половой основы ко всем составляющим конструкциям. Однако при применении всегда учитывается тяжелый вес балок и зависимость от технического обеспечения.
Разновидности: по разрядам
Железобетонные балки и тип сечения классифицируются следующим образом:
- прямоугольная форма;
- балки таврового сечения;
- L-подобные;
- прогоночные;
- 2-таврового типа;
- двускатная балка, имеющая двутавровое сечение.
Отличия деталей из железобетона заключены и в способе производства конструкций:
- Сборные бетонные балки перекрытия. Изготавливаются на мобильных специализированных заводах. Их отличия — тавровая или прямоугольная насечка.
- Балки, изготовленные в момент строительства. Такими элементами закрепляется монолитная основа.
- Комплексно сконструктуированные детали.
Двухтипное применение.
Виды железобетонных перекрытий:
- двускатная плита обыкновенная или решетчатая;
- односкатное перекрытие из бетона;
- бетонные стропильные балки.
Строительство включает использование ломаных или криволинейных элементов из железобетона. Основное направление в применении заключено в цели возведения сооружения с прочным и надежным пролетом, который способный выдерживать максимальную силовую и механическую нагрузку.
Типы ЖБИ в зависимости от целевой эксплуатации
Для укладки аэродромных полос или дорожного полотна используются балки с различными насечками.- Двутавровые плиточные элементы. Используются при возведении масштабных объектов. Дорогостоящий вариант с положительными прочностными качествами.
- Обвязочный материал. Для отстроя перемыкающих деталей, которые устанавливаются между проемами и основой стены.
- Подкрановые конструкции. Для улучшения балансировочных манипуляций подъемного механизма (крана).
- Решетчатый вид материала с различной насечкой. Для укладки аэродромных полос и дорожных полотен.
- Стропильного типа. Для кровельного покрытия малогабаритных объектов.
- Фундаментные элементы. Для создания монолитного фундамента ленточным методом.
Требования и контроль за качеством
Основные аспекты, которые контролируют качество строительного укрепляющего материала, заключены в государственных нормативах, а именно в ГОСТ 20372–2015 «Балки стропильные и подстропильные железобетонные. Технические условия». Существует большой перечень требований к материалу, базовыми считаются:
- Индивидуальный подбор прочностных качеств к каждому типу сооружения. Для сооружений жилищного класса и чердаков выдержка перед механическим давлением 110 кг/м2. Нагрузка на цокольный этаж или междуэтажное перекрытие — 205.
- Жесткостные параметры. Междуэтажный пролет — 1 к 230, для чердачного перекрытия — 1 к 190.
- Шумоизоляционные и теплоизоляционные качества.
- Дополнительные моменты. Иногда рабочий процесс требует манипуляций, включающий обшивку балочных деталей или наполнение межбалочного пространства специфическим заполнителем.
Посмотреть «ГОСТ 20372–2015» или cкачать в PDF (1.6 MB)
Материал: преимущества и недостатки
Строительный материал отличается особой прочностью и длительными сроками эксплуатации.ЖБИ балки отличаются такими плюсами:
- длительные эксплуатационные сроки;
- сопротивление к износу;
- выдержка перед атмосферными и климатическими показателями;
- высокий модуль прочности;
- индивидуальные формы и размеры;
- самостоятельный процесс изготовления.
К минусам относятся:
- большой вес;
- трудоемкая процедура расчета;
- необходимость в технике, обеспечивающей монтаж.
Маркировка: подробная классификация
Аббревиатура маркировки | Тип балок |
БСП | Железобетонные стропильные балки, параллельно опоясанные |
БСО | Стропильный односкатный элемент |
БСД | Двускатная стропильная деталь |

К буквенной аббревиатуре прилагаются арабские цифры, которые информируют о размере элемента перекрытия для пролетных площадей, проценте несущих особенностей, классификации арматуры и типе применяемого бетона. Строительные работы осуществляются одним образцом из 3 типов балочных перекрытий, которые отличаются размерным показателем:
- Параметр длины, что обозначается буквой L. Величина материала на 0,45 метров больше, чем пролетная дистанция, и заходит за края опор по 0,2 м на несущие стены.
- Предполагаемая высота — H. Параметры должны осуществляться в соотношении 5,5% от длины балочного элемента.
- Показатели ширины — В. Эта величина высчитывается соотношением к высоте, которое должно быть не менее чем 5 к 7.
Изготовление и особенности монтажа
Для строительства масштабных объектов можно купить или заказать на производстве уже вылитые ЖБИ балки, а можно сделать самостоятельно, соблюдая технологические указания. Индивидуальные способы разработки включают наличие таких обязательных аспектов, как подробный расчет железобетонной балки и предполагаемый чертеж конструкции. Самостоятельное производство включает такие этапы:
- Сооружение опалубки. Материал — древесина (доска) или фанерный лист. Мера толщины — от 2,5 до 4,8 см. Величина в соответствии с предполагаемыми размерами сооружаемого изделия.
- Оклейка внутренней полости опалубки водонепроницаемой пленкой.
- Монтаж арматуры. Монтируется 4 стальных стержня, тавровое сечение которых 1,35—1,45 см. При сопряжении арматуры применяется нахлест в рамках 85 см, соединительные стыки обвязываются стальной проволокой. Чтобы избежать коррозийного процесса внутри структуры материала, создается бетонная прослойка между арматурой и поверхностью изделия, актуальный зазор — 4,5—5,5 см.
Профессионалы рекомендуют использовать бетон марки М300. Процесс заливки следует осуществлять одним заходом. Готовое изделие помещается на 48 часов под гидроизоляционный материал. Если производство балок проводится в жаркую пору года, бетонную конструкцию поливают холодной водой раз в сутки на протяжении недели. Эксплуатировать можно только через полных 15—18 дней. Такой метод позволяет изготовить железобетонные балки перекрытия любых размеров, которые способны выдержать максимальную нагрузку.
