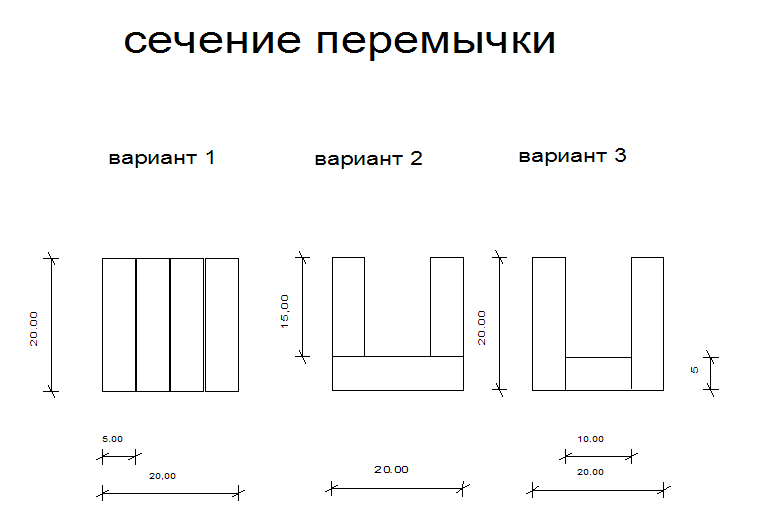

Сечения перемычек пб: Перемычки брусковые ПБ Волгоград. Размеры цена вес ГОСТ серия купить железобетонные

Содержание

Перемычка 3ПБ 16-37

Железобетонная перемычка 3ПБ 16-37

Перемычки брусковые 3ПБ являются специальными элементами для перекрытия в жилых зданий или технических сооружений из кирпича различных проемов. Благодаря 3ПБ в такие проемы можно вставлять двери и окна без последствий обрушения конструкции. Железобетонные бруски используют при обустройстве ненесущих стен с целью создания надежных и долговечных конструкций.
Железобетонные элементы имеют специальные монтажные петли, что существенно облегчает их монтаж на объект. Прочность сооружения достигается путем воспринятия основных нагрузок на перемычки от вышерасположенных стен и прочих элементов, гарантируя тем самым надежность всего строения. Стоит отметить, что это абсолютно негорючие и экологически чистые изделия, поэтому применение в жилых домах полностью безопасно и экономически оправдано.

Данные железобетонные брусковые перемычки маркируют согласно Серии 1.038.1-1, согласно которой указывают порядковый номер группы, тип изделия и его размерные ряды.


Железобетонные изделия рассчитываются на работу под статическими и динамическими нагрузками при изгибающих и сжимающих деформациях. На перемычки опирание перекрытий не предусмотрено, при этом расчетная нагрузка составляет 400 кгс/м (данная нагрузка не рассчитана на работу в конструкции несущих стен). Таким образом, брусковая перемычка – это основная опора, используемая для укрепления стен в оконных и дверных проемах. При укладке брусков все швы заполняют цементным раствором.

Железобетонные элементы могут быть использованы в различных агрессивных средах. За счет того, что данные изделия изготовлены из армированного железобетона, их можно применять в условиях воздействия агрессивной среды, как сильный ветер, низкие температуры, а также с расчетной сейсмоактивностью до 7 баллов по шкале Рихтера.

Расшифровка включает в себя:

1. 3 – порядковый номер поперечного сечения бруска;

2. ПБ – перемычка брусковая;

3. 16 – размерная группа, расчетная длина, в дм. ;

4. 37 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;

5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; «С» — сейсмоустойчивые прочные перемычки

Основными материалами для изготовления брусковых перемычек являются тяжелые бетоны. За счет высоких марок достигается большая прочность готовых изделий. Так, используют бетон марки М200 с классом по прочности на сжатие не менее чем В15. Данные материалы характеризуются также высокой морозостойкостью (используются марки на 150 циклов замораживания-размораживания) и определенной водонепроницаемостью – марка W2, изделие воздействию водной среды, как правило, не подвергается. Плотность такого бетона составляет порядка 2200-2500 кг/м3. Бетонная брусковая перемычка относится к разряду несгораемых конструкций, которые имеют предел огнестойкости в 1 час.

Армируют железобетонные бруски 3ПБ 18-8 п горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм. Для этого изготавливается стальной каркас тип КР22 контактно-точечной сваркой. Это позволяет достичь примерно 70% нормируемой прочности бетона для изготовления железобетонных перемычек. Для удобства монтажа бруски имеют закладные детали или строповочные отверстия. Все элементы проходят антикоррозионную обработку.

ТОО “Титан-НС”- компания по производству и реализации ж/б изделий в Нур-Султане. У нас Вы найдете огромный выбор товарного бетона различных марок, а также изделия из железобетона. Мы постоянно используем современные технологии для улучшения качества нашей продукции. Мы предлагаем качественные изделия различных марок, плиты перекрытия, фундаментные блоки, колодезные кольца и другие ж/б изделия.

Оставляйте заявку, цены от производителя!

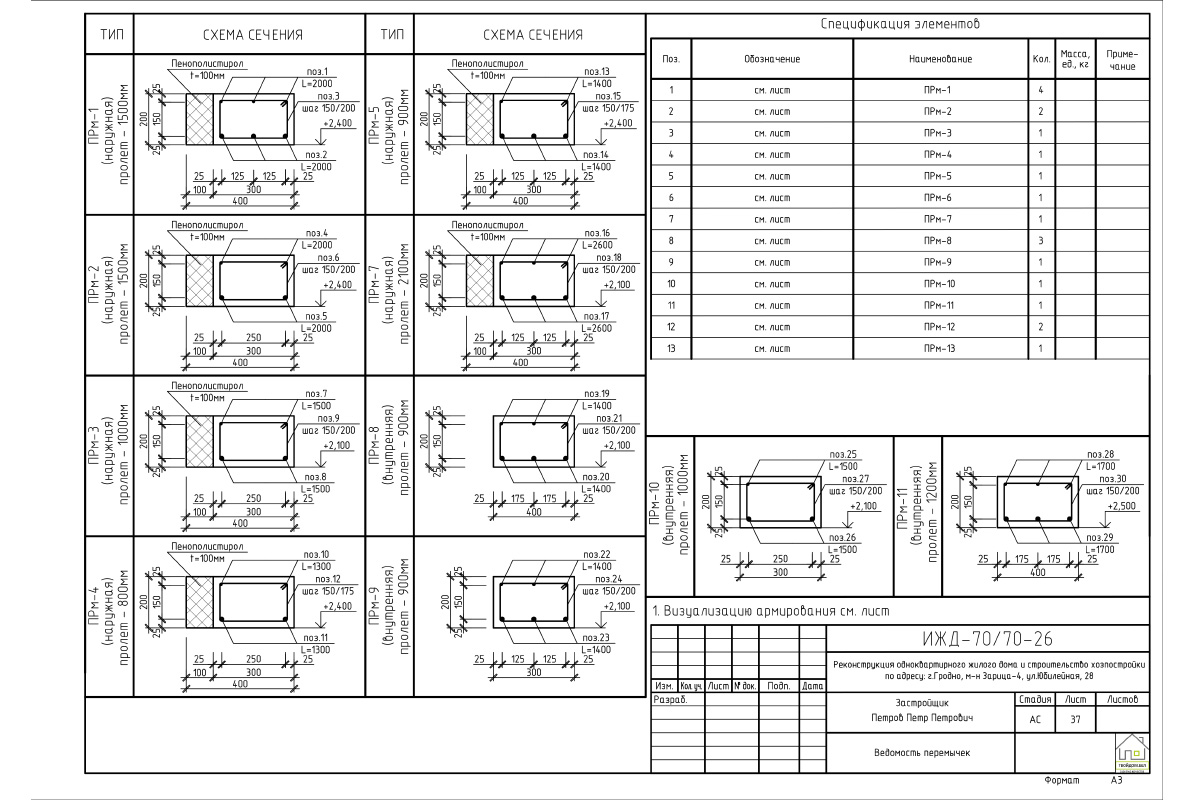

Перемычки железобетонные (ПБ, ПП, ПФ, ПГ)

Какие бывают типы железобетонных перемычек?

Какие марки бетона и арматуры используются для изготовления железобетонных перемычек?

Как маркируются перемычки железобетонные? Как расшифровываются условные обозначения маркировки железобетонных перемычек?

Каковы основные правила нанесения маркировочных надписей и монтажных знаков на железобетонные перемычки?

Как правильно хранить и транспортировать железобетонные перемычки?

Какие бывают типы железобетонных перемычек?

Ответ: В зависимости от назначения и конструктивных особенностей железобетонные перемычки подразделяются на следующие типы:

ПБ-перемычки брусковые;

ПП – перемычки плитные;

ПФ – перемычки фасадные;

ПГ – перемычки балочные с четвертью.

Какие марки бетона и арматуры используются для изготовления железобетонных перемычек?

Ответ:

Для изготовления железобетонных перемычек используются тяжелые бетоны класса не ниже В15.

Для изготовления арматурных каркасов используется в качестве напрягаемой продольной арматуры:

  • арматурная термически упроченная сталь классов Aт-V и Aт-IVC;
  • горячекатаная сталь класса A-III.

В качестве ненапрягаемой продольной арматуры применяется:

  • горячекатаная сталь класса A-III;
  • термически упроченная сталь класса Aт-IIIC;
  • арматурная проволока класса Вр-I.

В качестве поперечной арматуры используют:

  • горячекатаную арматурную сталь классов A-I и A-III;
  • арматурную проволоку класса Вр-I.

Как маркируются перемычки железобетонные? Как расшифровываются условные обозначения маркировки железобетонных перемычек?

Ответ: Перемычки железобетонные обозначаются марками в соответствии с требованиями ГОСТ 23009 – 78.

Марка железобетонной перемычки состоит из буквенно-цифровых групп, разделенных дефисами:

Первая группа – арабская цифра, обозначающая порядковый номер поперечного сечения железобетонной перемычки, тип перемычки и длину перемычки в дециметрах;

Вторая группа –

значение расчетной нагрузки на перемычку в кН/м, класс напрягаемой арматуры;

Третья группа – дополнительные сведения, например, наличие монтажных петель или закладных деталей, а так же обозначение дополнительных характеристик, обеспечивающих долговечность в особых условиях эксплуатации.

Пример условного обозначения перемычек брусковых (ПБ):

5ПБ25-37-n –железобетонная перемычка брусковая с поперечным сечением №5, длина перемычки 25 дм. (2460 мм), расчетная нагрузка 37,27 кН/м, изделие предусматривает наличие монтажных петель – n.

Наименование

Длина, мм

Нагрузка кН/м

Сечение

Эскиз

5ПБ25-37-n

2460

37

5

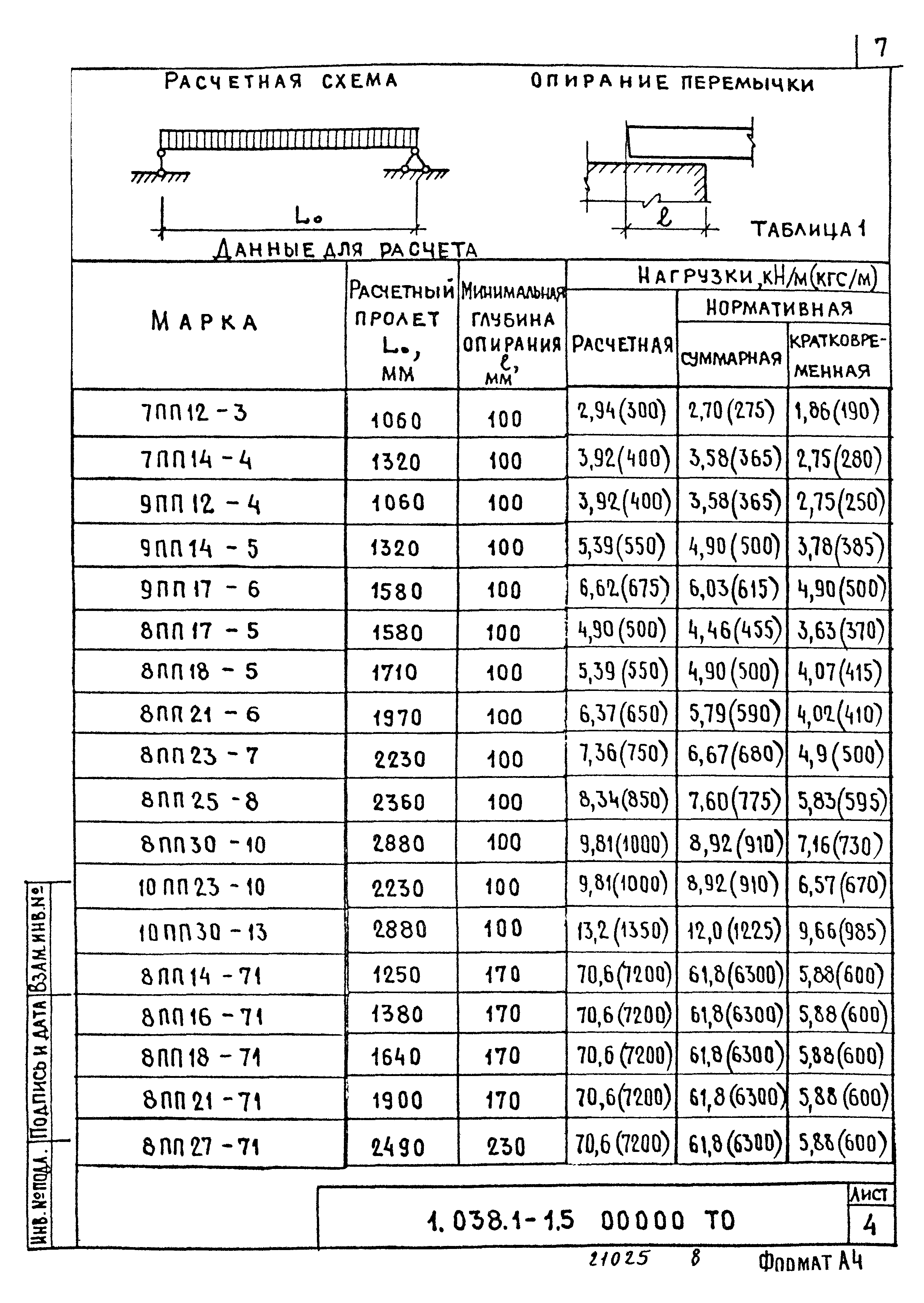

Пример условного обозначения железобетонной плитной перемычки (ПП):

8ПП18-71-AтV –железобетонная плитная перемычка типа ПП, длиной 1810 мм, поперечного сечения № 8, под расчетную нагрузку 70,61 кН/м, с напрягаемой арматурой класса Aт-V.

Наименование

Длина, мм

Нагрузка кН/м

Сечение

Эскиз

8ПП18-71-AтV

1810

70,61

8

Каковы основные правила нанесения маркировочных надписей и монтажных знаков на железобетонные перемычки?

Ответ: Маркировочные надписи и монтажные знаки должны наноситься на железобетонные перемычки согласно требованиям ГОСТ 13015.

2-81.

Маркировочные знаки наносятся на торцевой или верхней стороне железобетонной перемычки. Монтажный знак «Верх изделия» должен быть нанесен на торцевой стороне перемычек, имеющих строповочные отверстия.

Как правильно хранить и транспортировать железобетонные перемычки?

Ответ: Транспортировать и хранить железобетонные перемычки необходимо уложенными в штабелях, в рабочем положении, с использованием прокладок и подкладок толщиной не менее 250 мм. Прокладки должны быть расположены на расстоянии 200 – 250 мм от торца перемычки. Высота штабелей железобетонных перемычек должна быть не более 2-х метров.

Располагать перемычки на железнодорожной платформе или кузове автомобиля следует так продольной осью по направлению движения.

Погрузку и разгрузку железобетонных перемычек производят пакетами с помощью специальных грузозахватных механизмов.

Перемычки ЖБИ — ЖБИ/Перемычки ПБ, ПП

Перемычки ЖБИ

ЖБИ перемычки используются в качестве перекрытий дверных и оконных проемов каменных и кирпичных стен. Для производства ЖБИ перемычек применяют тяжелый бетон М250 с арматурой 0,4-0,6 см.

Железобетонные перемычки усиливают прочность зданий, т.к. принимают на себя часть нагрузки от несущих конструкций и перекрытий. Перемычки бывают по форме: брусковые и плоские, а по конструкции: простые и усиленные арматурой.

 Перемычки можно разделить на следующие группы:

ПБ — брусковые перемычки, шириной до 250 мм включительно;

ПП — плитные жби-перемычки, шириной более 250 мм;

ПГ — балочные перемычки, с четвертью для опирания или примыкания плит перекрытий;

ПФ — фасадные перемычки, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

Перемычки маркируются тремя или двумя группами цифр и букв. Первая группа — это арабские цифры и русские буквы, обозначающие код поперечного сечения, тип перемычки и округленное значение длины (в дециметрах). Ко второй группе относится класс напрягаемой арматуры (относится к перемычкам предварительно напряженным) значение расчетной нагрузки на перемычку (в кН/м). К первым двум группам, при необходимости, добавляется и третья, указывающая дополнительные характеристики перемычки с помощью прописных или строчных букв. Например, если марка перемычки указана следующим образом: 5ПБ25-37-п, то такая перемычка имеет поперечное сечение номер 5 (данное значение выясняется из таблицы), имеет монтажные петли (n), относится к ПБ — типу, и расчетную нагрузку выдерживает в 37.27 кН/м.

Подводя итоги вышесказанному, для маркировки жби перемычек используются цифровые и буквенные обозначения:

первая цифра — порядковый номер поперечного сечения;

буквы ПБ, ПП, ПР, ББ — тип жби перемычки (брусковая, плитная и т.д.),

вторая цифра — длина перемычки в дм,

третья цифра — расчетная нагрузка на жби перемычку, кН/м (кгс/м).

Буква «П» в конце наименования означает наличие в жби перемычке монтажной петли.

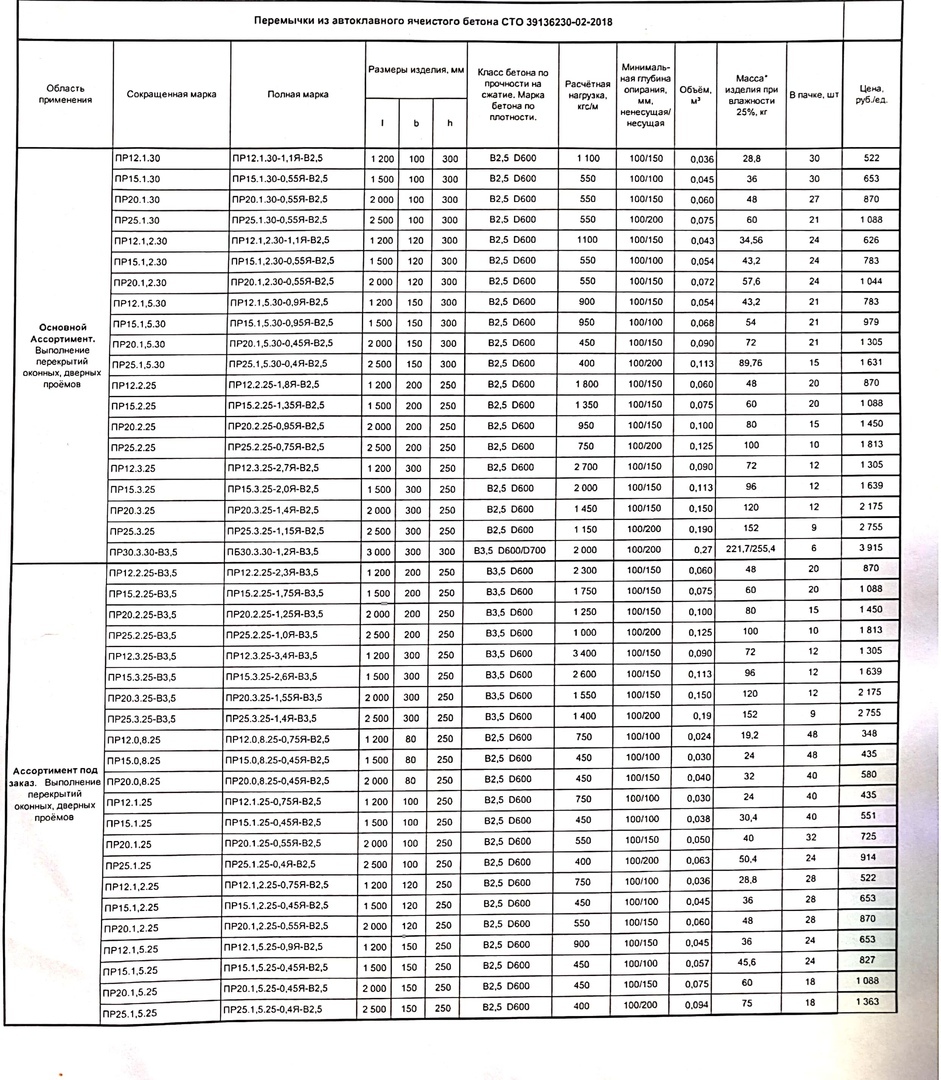

Наименование изделия

Размер (Д*Ш*В, мм)

Объем

3)

Вес

(тн)

Ц

е

н

а

д

о

г

о

в

о

р

н

а

я

!

Ц

е

н

а

д

о

г

о

в

о

р

н

а

я

!


2пб 10-1п

1030*120*140

0,017

0,040

2пб 13-1п

1290*120*140

0,022

0,054

2пб 16-2п

1550*120*140

0,026

0,065

2пб 17-2п

1680*120*140

0,028

0,071

2пб 19-3п

1940*120*140

0,033

0,081

2пб 22-3п

2200*120*140

0,037

0,092

2пб 25-3п

2460*120*140

0,041

0,103

2пб 26-4п

2590*120*140

0,044

0,109

2пб 29-4п

2850*120*140

0,048

0,120

2пб 30-4п

2980*120*140

0,050

0,125

2пп 14-4п

1420*380*140

0,076

0,190

2пп 17-5п

1680*380*140

0,089

0,223

2пп 18-5п

1810*380*140

0,096

0,240

2пп 21-6п

2070*380*140

0,110

0,275

2пг 44-31п

4410*250*440

0,359

0,897

3пб 13-37п

1290*120*220

0,034

0,085

3пб 16-37п

1550*120*220

0,041

0,102

3пб 18-37п

1810*120*220

0,048

0,119

3пб 18-8п

1810*120*220

0,048

0,119

3пб 21-8п

2070*120*220

0,055

0,137

3пб 25-8п

2460*120*220

0,065

0,162

3пб 27-8п

2720*120*220

0,072

0,180

3пб 30-8п

2980*120*220

0,079

0,197

3пб 34-4п

3370*120*220

0,089

0,222

3пб 36-4п

3630*120*220

0,096

0,240

3пб 39-8п

3890*120*220

0,103

0,257

3пп 14-71п

1420*380*220

0,119

0,297

3пп 16-71п

1550*380*220

0,130

0,325

3пп 18-71п

1810*380*220

0,151

0,378

3пп 21-71п

2070*380*220

0,173

0,433

3пп 27-71п

2720*380*220

0,227

0,568

4пб 44-8п

4410*120*290

0,154

0,385

5пб 18-27п

1810*250*220

0,100

0,250

5пб 21-27п

2070*250*220

0,114

0,285

5пб 25-27п

2460*250*220

0,135

0,338

5пб 25-37п

2460*250*220

0,135

0,338

5пб 27-27п

2720*250*220

0,150

0,375

5пб 27-37п

2720*250*220

0,150

0,375

5пб 30-27п

2980*250*220

0,164

0,410

5пб 30-37п

2980*250*220

0,164

0,410

5пб 31-27п

3110*250*220

0,171

0,428

5пб 34-20п

3370*250*220

0,185

0,463

5пб 36-20п

3630*250*220

0,200

0,500

6пб 35-37п

3500*300*290

0,305

0,761

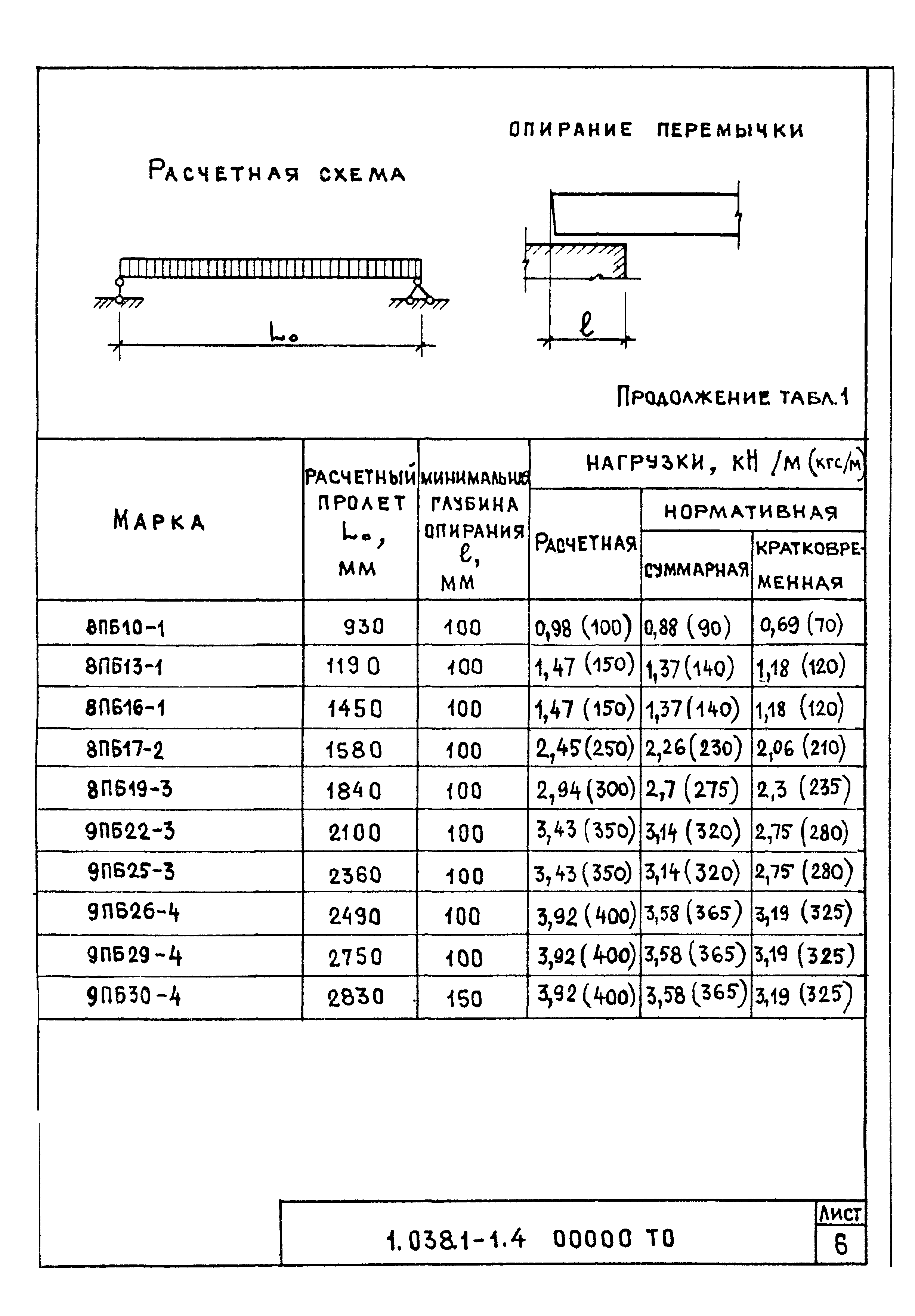

8пб 10-1п

1030*120*90

0,011

0,028

8пб 13-1п

1290*120*90

0,014

0,035

8пб 16-1п

1550*120*90

0,017

0. 042

8пб 17-2п

1680*120*90

0,018

0,045

8пб 19-3п

1940*120*90

0,021

0,052

8пп 27-71п

2070*380*190

0,1495

0,374

8пп 21-71п

2720*380*190

0,1964

0,491

9пб 13-37п

1290*120*190

0,029

0,074

9пб 16-37п

1550*120*190

0,035

0,088

9пб 18-37п

1810*120*190

0,041

0,103

9пб 18-8п

1810*120*190

0,041

0,103

9пб 21-8п

2070*120*190

0,047

0,118

9пб 22-3п

2200*120*190

0,050

0,125

9пб 25-8п

2460*120*190

0,056

0,140

9пб 26-4п

2590*120*190

0,059

0,148

9пб 27-8п

2720*120*190

0,062

0,155

9пб 29-4п

2850*120*190

0,065

0,162

9пб 30-4п

2980*120*190

0,068

0,170

10пб 18-27п

1810*250*190

0,086

0,215

10пб 21-27п

2070*250*190

0,098

0,246

10пб 25-27п

2460*250*190

0,117

0,292

10пб 25-37п

2460*250*190

0,117

0,292

10пб 27-27п

2720*250*190

0,129

0,323

10пб 27-37п

2720*250*190

0,129

0,323





*- Цены Вы можете уточнить по телефонам (843) 290-57-41, 5-199-222

ООО «Фортресс» ориентируясь на постоянно растущий спрос со стороны участников строительного рынка, реализует практически все наименования железобетонных конструкций, которые могут понадобиться при возведении сооружений различной сложности. Неоспоримым преимуществом нашей фирмы считается предоставление полного ассортимента железобетонных изделий (колодцы железобетонные, кольца ЖБИ, плиты перекрытий, дорожные плиты, трубы железобетонные, сваи, балки, блоки фундаментные, перемычки, стойки освещения, лестничные марши и т.д. ), гибкая ценовая политика, индивидуальные схемы взаиморасчетов с каждым заказчиком, а также удобные варианты доставки товаров к объектам.

Как работать с контактными площадками и дорожками печатных плат

Введение

Работа с контактными площадками и дорожками печатных плат является важным навыком. В этом руководстве вы узнаете, как разрезать дорожку печатной платы и добавить перемычку между контактными площадками для перенаправления соединений. Вы также узнаете, как восстановить трассу методом зеленого провода, если трасса повреждена.

Пит вырезает след на досках SparkFun Lumenati

Предлагаемая литература

Если вы не знакомы со следующими понятиями, мы рекомендуем ознакомиться с этими руководствами, прежде чем продолжить.

Основы печатных плат

Что такое печатная плата? В этом учебном пособии будет рассмотрено, из чего состоит печатная плата, и некоторые общие термины, используемые в мире печатных плат.

Что такое цепь?

Каждый электрический проект начинается со схемы. Не знаете, что такое цепь? Мы здесь, чтобы помочь.

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения непрерывности, напряжения, сопротивления и тока.

Необходимые материалы

Чтобы следовать этому руководству, вам понадобятся следующие материалы:

Цифровой мультиметр — базовый

В наличии ТОЛ-12966

Цифровой мультиметр (DMM) является важным инструментом в арсенале каждого энтузиаста электроники. Цифровой мультиметр SparkFun, ч…

22

Хобби нож

В наличии ТОЛ-09200

Это как нож Xacto, только лучше.Мы широко используем их при работе с печатными платами. Эти маленькие ножи хорошо подходят для резки…

2

Что такое перемычка?

Перемычка — это электрическое соединение, предназначенное для размыкания или замыкания цепи между двумя или более точками. В зависимости от печатной платы в конструкцию можно добавить перемычки, чтобы изменить значение платы по умолчанию:

.
  • Последовательный UART
  • I 2 C Адрес
  • СПИ
  • Уровень напряжения
  • Подтягивающий резистор
  • Режим

Перемычки

Ниже приведены несколько примеров перемычек 1×2 и 1×3, которые используются с платами SparkFun. Расстояние между контактными площадками обычно близко друг к другу, что упрощает добавление припоя.

Перемычки с пластинами со сквозными отверстиями

Однако это не всегда так для перемычек. Стандартные контакты с шагом 0,1 дюйма могут иметь более широкий зазор, или макетная плата может иметь контакт, расположенный в другом положении. Для выполнения соединения может потребоваться дополнительный припой, 2-контактные блоки перемычек и перемычки.

Разрезание дорожки между контактными площадками

Найдите трассировку, которую вы хотите отключить.Функция перемычки может варьироваться в зависимости от конструкции платы. Для получения дополнительной информации попробуйте ознакомиться с соответствующей документацией для вашей платы.

В этом примере мы рассмотрим 5V FTDI Basic Breakout, чтобы отрегулировать уровень напряжения по умолчанию с 5V до 3,3V. На обратной стороне платы расположены три площадки. Если вы внимательно посмотрите на заднюю часть прорыва 5V FTDI, центральная и правая площадки по умолчанию соединены трассой. На FTDI 3,3 В трасса подключена к 3.3В по умолчанию.

Используя канцелярский нож, осторожно перемещайте лезвие вперед и назад по небольшой дорожке, чтобы разорвать соединение под красной маской для пайки.

Внимание! При разрезании дорожки будьте осторожны, чтобы не порезать соседние дорожки, контактные площадки и руку! Металлическое лезвие ножа для хобби острое, поэтому не торопитесь.

В качестве альтернативы доступно керамическое лезвие для снижения риска получения травм.

Добавление перемычки под пайку

Чтобы добавить перемычку для пайки, поместите жало паяльника на 3.Сторона 3V (левая контактная площадка относительно штырьков, направленных вниз) и центральная контактная площадка.

Если вы решите установить FTDI обратно на значение по умолчанию 5 В, просто нагрейте преднамеренно припаянную перемычку паяльником и переместите припой обратно на правую сторону. Не стесняйтесь добавлять больше припоя, если это необходимо.

Некоторые печатные платы уже имеют перемычку для пайки, соединяющую контактные площадки. Возможно, вам просто нужно отрегулировать соединение, удалив перемычку для пайки.

Проверка соединения

Перед подачей питания на печатную плату убедитесь, что дорожка между контактными площадками перерезана, проверив соединение с помощью мультиметра.

После настройки мультиметра на измерение непрерывности поместите один щуп на центральную площадку, а другой — на правую площадку. Если дорожка не была обрезана полностью, зуммер мультиметра издаст шум. Если дорожка полностью обрезана, вы можете подать питание на плату!

Для получения дополнительной информации об использовании мультиметра для проверки целостности цепи ознакомьтесь с нашим руководством по мультиметру.

Проверка целостности мультиметра

Изменение маршрута и ремонт зеленого провода

Давайте взглянем на учебник Нейта о программировании беспроводной Arduino с помощью Electric Imp. При модификации последовательного соединения UART с помощью канцелярского ножа соседняя дорожка была случайно перерезана!

Не видите проблемы? Вот крупный план разорванного соединения.

К сожалению, Нейт двигался слишком быстро, и трасса TX до Беса была случайно прервана. После устранения неполадок и проверки соединения с помощью мультиметра он обнаружил, что TX не подключен.

С помощью некоторого количества проводов, инструментов для зачистки проводов и нескольких фиксирующих пинцетов трасса была быстро восстановлена ​​путем подключения к тентовому переходному отверстию.Плата была восстановлена ​​и начала работать, как ожидалось, после восстановления соединения.

Совет: В то время как это было очевидно с Electric Imp Shield, следующее доступное открытое медное соединение может быть труднее найти на более сложных платах. В зависимости от платы, которую вы ремонтируете, вам может потребоваться открыть файл макета платы, чтобы выделить соединение.

Не забывайте уделять больше времени и осторожности при разрезании дорожек, чтобы не перерезать близлежащие дорожки и не надрезать их!

Ресурсы и дальнейшее продвижение

Теперь, когда вы знаете, как модифицировать контактные площадки, обрезать дорожки и перенаправлять соединения, пришло время заняться проектами!

См. ниже дополнительную информацию о восстановлении печатных плат после производственных ошибок или случайно поврежденных контактных площадок.

Нужно вдохновение? Посмотрите на эти конструкции перемычек, реализованные на этих платах SparkFun:

Если вы решите разработать свои собственные прокладки для перемычек, попробуйте просмотреть пакеты Eagle для прокладок для перемычек, которые можно найти на GitHub в библиотеке SparkFun Eagle:

Библиотека GitHub SparkFun Eagle: Jumpers

Kontron: Руководство

  • СТРАНИЦА 1

    PB-SIO4A Quad Serial Port Piggyback RS422/RS485 ID 19958, Rev. Index 0300 Sep 99 Продукт, описанный в данном руководстве, соответствует всем применимым стандартам CE стандарты.

  • СТРАНИЦА 2

    Эта страница намеренно оставлена ​​пустой.

  • СТРАНИЦА 3

    PB-SIO4A Предисловие Предисловие История изменений ……………………………….. …………….. 0–4 Товарные знаки …………………. …………………………………………. 0 — 4 Объяснение символов ………………………………………. 0 — 5 Для вашей безопасности……………………………………….. …………. 0–6 Инструкции по технике безопасности при работе с высоким напряжением ………………………… 0–6 Особые инструкции по обращению и распаковке ……

  • СТРАНИЦА 4

    Предисловие PB-SIO4A История изменений История изменений Руководство/Название продукта: PB-SIO4A Идентификационный номер руководства: 19958 Указатель ред. Краткое описание изменений A Предварительный Июль 1992 г. 1 Исправление к таблице 2.4.1 Декабрь 1992 г. 1.0.1 Изменение к выводам в Таблице 2.4.1 и дополнительному примечанию в разделе перемычек Январь 1995 г. 0200 Титульная страница обновлена ​​Сентябрь 1997 г. 0300 Полная редакция руководства Сентябрь 1999 г. Индекс платы Дата выпуска Этот документ содержит информацию, являющуюся собственностью компании PEP Modular Computers.

  • СТРАНИЦА 5

    PB-SIO4A Предисловие Объяснение символов Соответствие CE Этот символ указывает, что элемент, описанный в данном руководстве, соответствует всем применимым стандартам CE. См. также раздел «Применяемые стандарты» данного руководства. Осторожность! Этот символ и название предупреждают об опасности поражения электрическим током (> 60 В) при прикосновении к изделиям или их частям. Несоблюдение мер, указанных и/или предписанных законом, может причинить вред вашему продукту и/или жизни/здоровью.

  • СТРАНИЦА 6

    Предисловие PB-SIO4A Для вашей безопасности Ваш новый продукт PEP был разработан и тщательно протестирован для обеспечения всех функций, необходимых для обеспечения общепризнанных требований по электробезопасности. Он также был разработан для долгой безотказной жизни. Однако ожидаемый срок службы вашего продукта может резко сократиться из-за неправильного обращения с ним во время распаковки и установки.

  • СТР. 7

    PB-SIO4A Предисловие Общие инструкции по использованию $ Для сохранения гарантии PEP запрещается каким-либо образом изменять или модифицировать этот продукт.Изменения или модификации устройства, которые явно не одобрены модульными компьютерами PEP и описаны в данном руководстве или получены от службы технической поддержки PEP в качестве специальной инструкции по обращению, аннулируют вашу гарантию.

  • СТРАНИЦА 8

    Предисловие PB-SIO4A Гарантия на два года Компания PEP Modular Computers предоставляет первоначальному покупателю продукции PEP ОГРАНИЧЕННУЮ ОГРАНИЧЕННУЮ ОГРАНИЧЕННОСТЬ НА ДВА ГОДА, как описано ниже. Однако никакие другие гарантии, которые могут быть предоставлены или подразумеваются кем-либо от имени PEP, недействительны, если потребитель не имеет прямого письменного согласия PEP Modular Computers.

  • СТРАНИЦА 9

    PB-SIO4A Предисловие Содержание Глава Глава 1 1. Введение…………………………… …………………………… 1 — 3 1.1 Обзор продукта …………… …………………………… 1 — 3 1.2 Обзор платы ……………. ……………………………… 1 — 3 1.3 Функциональная блок-схема……. …………………. 1 — 5 1.4 Внешний интерфейс PB-SIO4A ……. ………. 1 — 5 1.5 Внешние разъемы несущей платы ……………… 1 — 6 1.6 Технические характеристики ..

  • СТР. 10

    Предисловие Глава PB-SIO4A 4 4. Адаптер AD-SIO4….. ……………………………………….4 — 3 4.1 Обзор продукта ………………………………………………4 — 3 4.2 Обзор адаптера ………………………………..4 — 3 Страница 0 — 10 ® PEP Modular Computers GmbH ID 19958, Rev.

  • СТРАНИЦА 11

    PB-SIO4A Введение Глава 1 Введение 1.1 Обзор продукта……………….. ……………………………………….. ……………….1 — 3 1.1.1 Описание …………………… ………………………………………….1 — 3 1.1.2 Функции …………………………………………. …………………..1 — 3 1.2 Обзор платы ………………….. ………………………………………1 — 3 1.3 Функциональная блок-схема ……………………………………………… ……

  • СТРАНИЦА 12

    Эта страница намеренно оставлена ​​пустой.

  • СТРАНИЦА 13

    PB-SIO4A Введение 1. Введение 1.1 Обзор продукта 1.1.1 Описание PB-SIO4A представляет собой четырехканальный асинхронный последовательный порт RS422/RS485 с поддержкой полнодуплексного режима RS422/RS485 передачи и приема. и сигналы квитирования RTS/CTS. Доступны четыре различные версии PB-SIO4A: неоптоизолированные: • • RS422 RS485 оптоизолированные: • • RS422 RS485. Любая комбинация версий может быть установлена ​​на одной несущей плате.

  • СТРАНИЦА 14

    PB-SIO4A Введение Это дополнительное устройство оснащено устройствами DUART (два устройства драйвера/приемника, каждое из которых обрабатывает два из четырех последовательных каналов), а также устройством GAL, содержащим определенную логику обработки прерываний и другие функции. такие как И.Д. номер. Оптоизолированные версии имеют восемь оптронов, которые заменены проволочными перемычками в неоптоизолированных версиях. Для оперативной настройки этого контрейлера предусмотрены перемычки для пайки, расположенные как на лицевой, так и на тыльной стороне платы.

  • СТР. 15

    PB-SIO4A Введение 1.3 Функциональная блок-схема DUART I/F LOGIC ST101 ОПТОИЗОЛЯЦИЯ* ДРАЙВЕР/ПРИЕМНИК ST1024 Внешний интерфейс PB-SIO4A Подключение PB-SIO4A к внешним устройствам осуществляется с помощью специальной несущей платы для дополнительного подключения. В сочетании с несущей платой существуют различные возможности подключения каналов ввода/вывода дополнительной платы к внешним устройствам.

  • СТРАНИЦА 16

    PB-SIO4A Введение 1.5 Внешние разъемы несущей платы Рисунок 1-4: Типы внешних разъемов несущей платы Передняя панель ® PEP Modular Computers GmbH 49 2 1 50-контактный штекер на плате ID 19958, Rev.

  • СТРАНИЦА 17

    PB-SIO4A Введение 1.6 Технические характеристики Табл. пара) Скорость передачи асинхронная: до 115 200 бод Программируемый формат данных • • • 5 …

  • СТРАНИЦА 18

    PB-SIO4A Введение 1.7 Применяемые стандарты 1.7.1 Соответствие CE Требования следующих стандартов CE: • • • Излучение Иммиссии Электрическая безопасность 1.7.2 • EN50081-1 EN50082-2 EN60950 Механические характеристики Соответствие Механические размеры 1.7.3 IEEE 1101.10 Экологические испытания • Вибрация/Широкополосная случайная вибрация IEC68-2-6 IEC68-2-64 (платы 3U) • • Постоянное воздействие Однократное воздействие IEC68- 2-29 IEC68-2-27 1.8 Связанные публикации 1.8.

  • СТР. 19

    Установка PB-SIO4A Глава 2 Установка 2. 1 Установка платы …………………………… ……………………………2 — 3 2.2 Установка программного обеспечения……… ……………………………………………2 — 4 2.2.1 Установка драйвера ………………………………………………. …………….2 — 4 ID 19958, Rev.

  • СТРАНИЦА 20

    Эта страница намеренно оставлена ​​пустой.

  • СТР. 21

    Установка PB-SIO4A 2. Установка 2.1 Установка платы Внимание! Перед установкой PBSIO4A отключите все питание системы и убедитесь, что к несущей плате или любым дополнительным адаптерам, подключенным к несущей плате, НЕ подключены внешние кабели.Невыполнение этого требования может поставить под угрозу вашу жизнь/здоровье и повредить плату или систему. ЭСР оборудование! Ваша плата PB-SIO4A содержит чувствительные к статическому электричеству устройства.

  • СТРАНИЦА 22

    PB-SIO4A • • • • Если требуется установка, повторите этот процесс для второй дополнительной платы на этой несущей плате установите несущую плату и дополнительные адаптеры по мере необходимости подключите внешние интерфейсные кабели к несущей плате и дополнительным адаптерам при необходимости убедитесь, что несущая плата, дополнительные адаптеры и интерфейсные кабели надежно закреплены 2. 2 Установка программного обеспечения 2.2.1 Установка драйвера Драйверы доступны для различных операционных систем, но не поставляются с PBSIO4A.

  • СТР. 23

    Конфигурация PB-SIO4A Глава 3 Конфигурация 3.1 Карта адресов PB-SIO4A и байт идентификатора ………………………….. …………….. 3 — 3 3.2 Прерывания VMEbus……………………………….. ……………………….. 3 — 3 3.3 Настройки перемычек …………………… …………………………………………. … 3 — 4 3.4 распиновки…………………………………………… ……………………………. 3 — 5 3.4.1 Разъем PB-SIO4A/несущей платы ST101.. …………… 3 — 5 3.4.

  • СТРАНИЦА 24

    Эта страница намеренно оставлена ​​пустой.

  • СТР. 25

    PB-SIO4A Конфигурация 3. Конфигурация 3.

  • СТРАНИЦА 26 это паяные мосты.Перемычки B51 и B52 расположены на передней стороне PB-SIO4A и, если они установлены, представляют собой проволочные перемычки.
    Они устанавливаются на заводе в соответствии с требованиями и не должны изменяться. $ Внимание! Перед эксплуатацией PB-SIO4A убедитесь, что перемычки B51 и B52 установлены правильно в соответствии с приложением.

  • СТРАНИЦА 27

    Конфигурация PB-SIO4A 3.4 Выводы 3.4.1 PB-SIO4A/разъем несущей платы ST101 Это 30-контактный двухрядный штекерный разъем, обеспечивающий взаимодействие между PB-SIO4A и стороной ЦП несущей панели. доска.

  • СТРАНИЦА 28

    PB-SIO4A 3.4.2 Конфигурация PB-SIO4A/разъем несущей платы ST102 Это 26-контактный двухрядный штекерный разъем, обеспечивающий взаимодействие между PB-SIO4A и прикладной частью платы. несущая доска.

  • СТРАНИЦА 29

    PB-SIO4A 3.4.3 Конфигурация PB-SIO4A для несущей платы и AD-SIO4 Таблица 3-4: PB-SIO4A для несущей платы для AD-SIO4 Таблица выводов (оба положения) ПОЗ.

  • СТРАНИЦА 30

    PB-SIO4A Таблица конфигурации 3-4: PB-SIO4A к несущей плате к таблице контактов AD-SIO4 (оба положения) ПОЗ.

  • СТР. 31

    PB-SIO4A Адаптер AD-SIO4 Глава 4 Адаптер AD-SIO4 4.1 Обзор продукта ………………………….. ……………………………….. 4 — 3 4.2 Обзор адаптера ….. …………………………………………. ………. 4 — 3 ID 19958, Rev.

  • СТРАНИЦА 32

    Эта страница намеренно оставлена ​​пустой.

  • СТРАНИЦА 33

    PB-SIO4A Адаптер AD-SIO4 4. Адаптер AD-SIO4 4.1 Обзор продукта AD-SIO4 — это специальный адаптер, предназначенный для подключения передней панели к PBSIO4A с помощью 15-контактных разъемов Dsub, а не 50-контактный разъем на несущей плате.Этот адаптер состоит из отдельной передней панели 8 HP с четырьмя 15-контактными гнездовыми разъемами Dsub, установленными на передней стороне для подключения внешних устройств, и двумя 24-контактными двухрядными штекерными разъемами для внутреннего подключения к плате PB-SIO4A. доска.

  • СТР. 34

    PB-SIO4A Адаптер AD-SIO4 Рисунок 4-2: Вид сзади AD-SIO4 24 23 BU5 ЗАРЕЗЕРВИРОВАНО НЕ ИСПОЛЬЗОВАТЬ (см. примечание ниже) 2 24 1 23 BU6 ИСПОЛЬЗОВАТЬ ДЛЯ PB-SIO4A 2 1 Разъем BU6 предназначен для использования с PB-SIO4A. Разъем BU5 зарезервирован для использования с PB-SIO4, еще одним последовательным интерфейсом от PEP.$ Внимание! $ Внимание! Страница 4 — 4 Всегда следите за тем, чтобы к BU6 был подключен правильный разъем кабеля адаптера. См. Таблицу 3-4 для разводки кабеля.

  • 404 Ошибка — Страница не найдена

    Страна COUNTRYAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongo, Демократическая RepublicCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordan KazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfork IslandNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRepublic из CongoReunionRomaniaRussiaRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузии и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThaila нд ТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАЗападная СахараЙеменЗамбияЗимбабве

    2011 Nissan Armada — Руководство по ремонту

    PB-2

    <Меры предосторожности>

    Меры предосторожности

    Меры предосторожности

    Меры предосторожности

    Меры предосторожности

    Меры предосторожности для дополнительной системы сдержанности (SRS) «Воздушная сумка» и «ремень безопасности

    Pre-тьма»

    INFOID:0000000006147360

    Дополнительные удерживающие системы, такие как «ПОДУШКА БЕЗОПАСНОСТИ» и «ПРЕДТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ», используемые вместе с

    передним ремнем безопасности, помогают снизить риск или тяжесть травм водителя и переднего сиденья. пассажир для определенных

    видов столкновения.Эта система включает в себя входы для выключателей ремней безопасности и двухступенчатые модули передних подушек безопасности. Система SRS

    использует выключатели ремня безопасности для определения срабатывания передней подушки безопасности и может активировать только одну переднюю подушку безопасности

    , в зависимости от серьезности столкновения и от того, пристегнуты или не пристегнуты передние пассажиры.

    Информация, необходимая для безопасного обслуживания системы, включена в разделы SR и SB настоящего Руководства по обслуживанию

    .

    ПРЕДУПРЕЖДЕНИЕ:

    • Во избежание выхода из строя системы SRS, что может увеличить риск травм или смерти в

    случае столкновения, которое может привести к срабатыванию подушки безопасности, все техническое обслуживание должно выполняться

    авторизованным Дилер NISSAN/INFINITI.

    • Неправильное техническое обслуживание, в том числе неправильное снятие и установка SRS, может привести к травме

    вследствие непреднамеренного включения системы. Снятие спирального кабеля и модуля подушки безопасности

    см. в разделе SR.

    • Не используйте электрическое испытательное оборудование в любой цепи, связанной с SRS, если это не указано в настоящем Руководстве по обслуживанию

    . Жгуты проводов системы SRS можно определить по желтым и/или оранжевым жгутам или разъемам жгута

    .

    МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕКТРИЧЕСКИХ ИНСТРУМЕНТОВ (ПНЕВМАТИЧЕСКИХ ИЛИ ЭЛЕКТРИЧЕСКИХ) И МОЛОТОВ

    ПРЕДУПРЕЖДЕНИЕ:

    • При работе вблизи блока датчиков диагностики подушек безопасности или других датчиков системы подушек безопасности при включенном зажигании или работающем двигателе НЕ ИСПОЛЬЗУЙТЕ воздух. или электроинструменты, или ударьте молотком

    рядом с датчиком(ами). Сильная вибрация может активировать датчик(и) и привести в действие подушку(и) безопасности, что может привести к серьезной травме

    .

    • При использовании пневматических или электрических инструментов или молотков всегда выключайте зажигание, отсоединяйте аккумулятор

    и подождите не менее 3 минут перед выполнением любого обслуживания.

    Меры предосторожности, необходимые для поворота рулевого колеса после отключения аккумуляторной батареи

    INFOID:0000000006147361

    ПРИМЕЧАНИЕ:

    • Эта процедура применяется только к моделям с системой Intelligent Key и NATS (NISSAN ANTI-THEFT SYS-

    5

    5

    5

    5

    5).

    • Снимите и установите все блоки управления после отсоединения обоих кабелей аккумуляторной батареи, когда ручка зажигания находится в положении

    ″БЛОКИРОВКА″.

    • Всегда используйте CONSULT-III для выполнения самодиагностики в рамках проверки каждой функции после завершения работы.

    При обнаружении кода неисправности выполните диагностику неисправности в соответствии с результатами самодиагностики.

    Для моделей, оснащенных системой Intelligent Key и NATS, на цилиндре ключа используется электрически управляемый механизм блокировки рулевого управления.

    По этой причине при отсоединении или разрядке аккумулятора рулевое колесо блокируется и

    вращение рулевого колеса становится невозможным.

    Если требуется вращение рулевого колеса при отключении питания от аккумуляторной батареи, выполните описанную ниже процедуру, прежде чем

    начинать ремонтные работы.

    ПРОЦЕДУРА ЭКСПЛУАТАЦИИ

    1. Подсоедините оба кабеля аккумулятора.

    ПРИМЕЧАНИЕ:

    Подайте питание с помощью соединительных кабелей, если батарея разряжена.

    2. С помощью ключа Intelligent Key или механического ключа поверните ключ зажигания в положение ″ACC″. В это время блокировка рулевого управления

    будет разблокирована.

    3. Отсоедините оба кабеля аккумуляторной батареи. Блокировка рулевого управления останется разблокированной, и рулевое колесо можно

    вращать.

    4. Выполните необходимые ремонтные работы.

    Редакция: июль 2010 2011 Армада

    Олимпиада 2021: Прыжок веры

    «Я по сути ушел из спорта в 2018 году и больше года не прыгал, а потом мне действительно пришлось решать: а это действительно что хочу делать или нет? Я здесь, потому что знал, что еще не закончил.

    «Это глубоко укоренившееся знание, что я здесь».

    Элеонора Паттерсон выигрывает золото в прыжках в высоту на Играх Содружества в Глазго в 2014 году.Она покинула Леонгату и переехала в Сидней. У нее появился новый тренер, и внезапно мир для нее осветился. Она не понимала, насколько несчастна, пока не перестала быть несчастной. Сейчас она счастлива, жизнь удалась.

    Говоря с ней, сразу видна разница. Она уверенная и солнечная, не суетливая и застенчивая. Эмоциональное изменение породило физическое изменение. Она стала стройнее и стройнее, чем раньше, хотя ее рабочая нагрузка не изменилась. Эмоциональное потрясение сказалось на физическом состоянии.

    Она признает, что эта зрелость в значительной степени зависит от ее решения заставить изменить свою жизнь и изменить свое окружение.

    Она снова здорово прыгает. Ее выступления были немного омрачены Николой Макдермотт, которая дважды побила национальный рекорд — рекорд, ранее установленный Паттерсоном, — и стала первой австралийкой, преодолевшей два метра. Затем она пошла еще дальше – в буквальном смысле – и подняла рекорд до 2,01 метра.

    Никола Макдермотт участвует в квалификационных соревнованиях по прыжкам в высоту среди женщин в четверг.Она и Элеонора Паттерсон вышли в финал. Фото: Getty Images

    Пара друзей и соперников. Они живут в полутора часах друг от друга и у них разные тренеры, поэтому они не тренируются вместе, но сильная внутренняя конкуренция подтолкнула их обоих к более высоким вещам.

    «Я так взволнован, что она тоже здесь, в этом путешествии со мной. Мы подталкиваем друг друга, и она делает феноменальные вещи», — сказал Паттерсон.

    А финал в субботу вечером?

    «Он широко открыт.Вы бы не вошли туда, не веря, что можете прыгать на большие высоты. Прежде всего, я считаю, что могу прыгнуть более двух метров, так что это и есть мое намерение: прыгнуть на ПБ. Что бы это ни принесло, я в восторге».

    Не пропустите ни медали, ни важные спортивные моменты благодаря нашей ежедневной рассылке новостей об Олимпийских играх. Подпишитесь на нашу спортивную рассылку здесь .

    Шон Херви-Джампер, Мэриленд | UCSF Семейный комплексный онкологический центр Хелен Диллер

    Резюме исследования

    Др.Шон Херви-Джампер — нейрохирург, специализирующийся на нейроонкологии. Его клиническая практика сосредоточена на хирургическом лечении пациентов с раком головного мозга в пределах функциональных зон с использованием физиологического картирования. Исследование доктора Херви-Джампер сосредоточено на механизмах, с помощью которых внутренние опухоли головного мозга, такие как глиомы низкой и высокой степени злокачественности, взаимодействуют с нейронными сетями, а также на том, как восстановление этих сетей влияет на познание. Хотя выживание некоторых из них может быть коротким, становится все более очевидным, что многие пациенты с глиомой будут жить в течение многих лет с обширными языковыми, двигательными и когнитивными нарушениями, которые влияют на качество их жизни. Несмотря на преобладающее предположение, что глиомы представляют собой абляционный процесс, теперь мы знаем, что взаимодействия между клетками глиомы и микроокружением нейронов влияют на рост опухоли, инвазивность и потенциально когнитивные функции. В своей исследовательской лаборатории он использует нейрофизиологию для решения вопросов человеческого познания, а также динамики опухолевой сети.

    Финансирование исследований

    • 1 мая 2019 г. — 30 апреля 2024 г. — Внутриопухолевая функциональная связь с последствиями для синаптогенеза и восстановления афазии при астроцитарной глиоме взрослых ВОЗ II-III, главный исследователь.Спонсор: NINDS, идентификатор спонсора: 1K08NS110919-01

    • 1 февраля 2018 г. — 28 февраля 2023 г. — Модель мутантной глиомы IDh2: прогрессирование опухоли и влияние на терапию, соисследователь. Спонсор: NINDS, идентификатор спонсора: P0523121

    • 1 июля 2017 г. — 1 июля 2021 г. — Последствия облучения головного мозга для восстановления белого вещества и реорганизации речевых путей при глиоме взрослых, главный исследователь.Спонсор: Фонд Роберта Вуда Джонсона, идентификатор спонсорской премии: 74259

    • 1 июля 2017 г. — 30 июня 2020 г. — Восстановление афазии, опосредованной нейрогенезом, у взрослых с глиомой высокой степени злокачественности, главный исследователь. Спонсор: Калифорнийский университет в Сан-Франциско, идентификатор спонсора: Dean’s Diversity Fund

    Образование

    Колледж Оквуд, Хантсвилл, Алабама, Б.S., 05/2001, Биология
    Государственный университет Огайо, Колумбус, Огайо, MD, 06/2006, Медицина
    Мичиганский университет, Анн-Арбор, Мичиган, Стажировка, 06/2007, Переходный период
    Мичиганский университет, Анн-Арбор, MI, Исследовательская стипендия, 01/2012, Нейроонкология
    Мичиганский университет, Анн-Арбор, MI, Резидент, 06/2012, Нейрохирургия
    Мичиганский университет, Анн-Арбор, Мичиган, Главный резидент, 06/2013, Нейрохирургия
    Университет Калифорния Сан-Франциско, Сан-Франциско, Калифорния, клиническая стипендия, 06/2014, нейроонкология

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
