Одна из наиболее распространенных в строительстве готовых конструкций – железобетонные перемычки. Это стандартные изделия, залитые на заводах из тяжелого бетона, укрепленного армирующим каркасом. Они хорошо выдерживают изгибающую нагрузку, поэтому укладываются в дверные и оконные проемы. Все нормативы по изготовлению и эксплуатационным требованиям для железобетонных перемычек изложены в ГОСТ 948-2016.
Что это такое? Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов: арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке; прочного бетонного монолита, размеры которого определены ГОСТом; элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа. В местностях с холодным климатом для производства применяются морозостойкие бетоны.
Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции. Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи: дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы; являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами; помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов; являются надежным контуром, на котором монтируется кровля. В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев. В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.
Виды и маркировка перемычек Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек: Брусковые (ПБ) со стороной сечения не более 25 см.
В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования. Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение. Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий. Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.
В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше. Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия: цифра вначале показывает порядковый номер поперечного сечения; сочетание букв ПП или ПБ указывает не тип сечения элемента; число после буквенного обозначения указывает на длину в дециметрах; следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м; индекс, отвечающий за материал применяемого арматурного каркаса; индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».

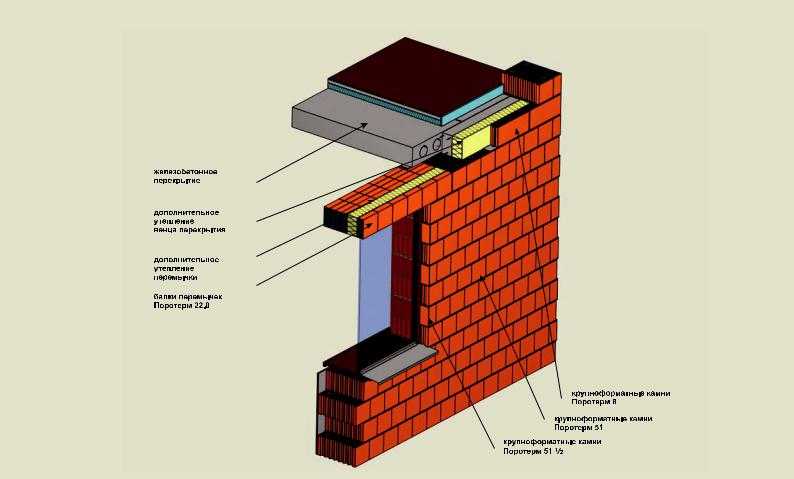

Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.

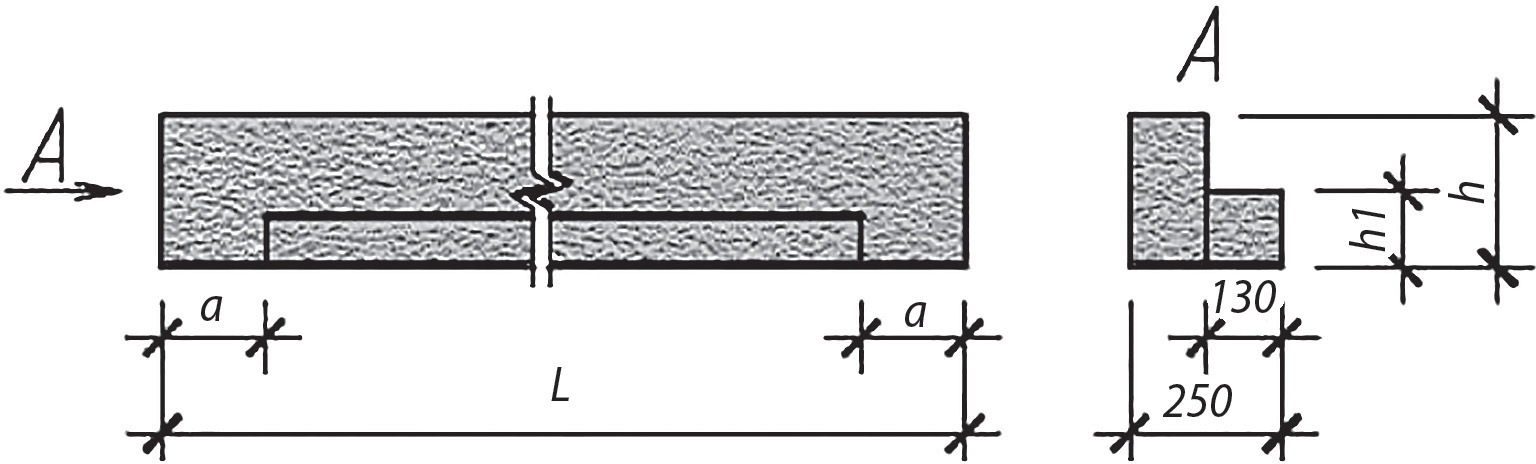

Размеры Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ: длина от 1 до 6 м; ширина от 120 до 250 мм; высота от 65 до 585 мм. Для плитных перемычек ПП размеры составляют: длина от 1,1 до 3 м; ширина от 380 до 510 мм; высота от 65 до 220 мм. Элементы, маркированные ПГ, имеют такие габариты: длина от 1,5 до 6 м; ширина от 250 до 510 мм; высота от 290 до 585 мм. Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры: длина от 0,8 до 4,3 м; высота от 140 до 290 мм.
15.04.2021
910
полезноежбиперемычки
Webdiler — это маркетплейс строительных материалов
с честными ценами от производителя
Оплати
кэшбэком до 99%
Покупайте товары, получайте кэшбэк и используйте его при следующих покупках. Одна единица кэшбэка равна одному рублю.
Электронный
документооборот
Доступ ко всем вашим счетам, доверенностям и закрывающим документам в одном личном кабинете.
Контроль
поставок 24/7
Система оповестит вас при поступлении средств и начислении кэшбэка, при отгрузке товара и формировании отгрузочных документов.
Обслуживание
24 часа
Система 24/7 позволяет выставить счёт и доверенность онлайн в любое время без привязки и занятости менеджеров.
2ПБ 13-1 п (ГОСТ 948-84) по стандарту: ГОСТ 948-84
увеличить изображение
Стандарт изготовления изделия: ГОСТ 948-84
Перемычки брусковые 2ПБ 13-1 п (ГОСТ 948-84) являютяся специальными элементами для перекрытия в жилых зданий или технических сооружений из кирпича различных проемов.
Благодаря 2ПБ 13-1 п (ГОСТ 948-84) в такие проемы можно вставлять двери и окна без последствий обрушения конструкции. Железобетонные бруски используют при обустройстве ненесущих стен с целью создания надежных и долговечных конструкций.
Железобетонные элементы 2ПБ 13-1 п (ГОСТ 948-84) имеют специальные монтажные петли, что существенно облегчает их монтаж на объект. Прочность сооружения достигается путем воспринятия основных нагрузок на перемычки от вышерасположенных стен и прочих элементов, гарантируя тем самым надежность всего строения. Стоит отметить, что это абсолютно негорючие и экологически чистые изделия, поэтому применение в жилых домах полностью безопасно и экономически оправдано.
1.Варианты написания маркировки.
Данные железобетонные брусковые перемычки 2ПБ 13-1 п (ГОСТ 948-84) маркируют согласно ГОСТ 948-84, согласно которому указывают порядковый номер группы, тип изделия и его размерные ряды.
Марка может быть написана разными вариантами:
1. 2ПБ 13-1;
2.Основная сфера применения.
Брусковые перемычки 2ПБ 13-1 п (ГОСТ 948-84) применяют в гражданском и административном строительстве при обустройстве оконных и дверных проемов размером от 1,2 до 2, 8 метров. Стены из кирпича для данной марки перемычек должны иметь толщину не более 65 см. Перемычка рассчитана на то, чтобы воспринимать вес от вышерасположенных стен, кровельной конструкции, а также на нагрузки от собственного веса.
Железобетонные изделия рассчитываются также на работу под статическими и динамическими нагрузками при изгибающих и сжимающих деформациях. На перемычки 2ПБ 13-1 п (ГОСТ 948-84)
Таким образом, брусковая перемычка – это основная опора, используемая для укрепления стен в оконных и дверных проемах. При укладке брусков все швы заполняют цементным раствором.
Железобетонные элементы 2ПБ 13-1 п (ГОСТ 948-84) могут быть использованы в различных агрессивных средах. За счет того, что данные изделия изготовлены из армированного железобетона, их можно применять в условиях воздействия агрессивной среды, как сильный ветер, низкие температуры, а также с расчетной сейсмоактивностью до 7 баллов по шкале Рихтера.
3.Обозначение маркировки изделий.
Условная маркировка брусковой перемычки 2ПБ 13-1 п (ГОСТ 948-84) производится согласно ГОСТ 948-84 и включают обозначение, по которому можно определить тип изделия и его основные размерные группы, а также технические характеристики и основное предназначение.
Расшифровка 2ПБ 13-1 п (ГОСТ 948-84) включает в себя:
1.
2. ПБ – перемычка брусковая;
3. 13 – размерная группа, расчетная длина, в дм.;
4. 1 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;
5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; геометрический объем одного изделия – 0,0217 , объем бетона- 0,021 .
Перемычки 2ПБ 13-1 п (ГОСТ 948-84)
4.Материалы для изготовления и основные характеристики.
Основными материалами для изготовления брусковых перемычек 2ПБ 13-1 п (ГОСТ 948-84) являются тяжелые бетоны. За счет высоких марок достигается большая прочность готовых изделий. Так, используют бетон марки М200 с классом по прочности на сжатие не менее чем В15. Данные материалы характеризуются также высокой морозостойкостью (используются марки на 150 циклов замораживания-размораживания) и определенной водонепроницаемостью – марка W2, изделие воздействию водной среды, как правило, не подвергается. Плотность такого бетона составляет порядка 2200-2500 кг/м3. Бетонная брусковая перемычка относится к разряду несгораемых конструкций, которые имеют предел огнестойкости в 1 час.
Армируют железобетонные бруски 2ПБ 13-1 п (ГОСТ 948-84) горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм. Для этого изготавливается стальной каркас тип КР22 контактно-точечной сваркой.
5.Хранение и транспортировка.
Транспортировка перемычек 2ПБ 13-1 п (ГОСТ 948-84) производится при помощи спецтранспорта в контейнерах в уложенном горизонтальном положении. Во избежание растрескивания брусков, их прокладывают деревянными досками. Хранят изделия в штабелях высотой до 2,5 метров. Прокладочный материал укладывается по концам перемычек.
